Как правильно обустроить вентиляцию канализационного стояка

Принцип работы и устройство

Все сантехнические устройства в доме присоединены к канализационному выводу через гидрозатвор, исключающий обратное проникновение газов. К центральному стояку ведут трубопроводы от сантехнических устройств, унитазов, бытовой техники.

Одновременный слив воды в канализацию из нескольких источников возникает вероятность заполнения всего просвета стояка, где быстрый поток увлекает за собой воздух и вызывает разряжение. Это способствует проникновению газов в комнаты, появляется неприятный шум и бульканье в трубопроводе.

Наличие фановой трубы позволяет атмосферному воздуху проникать в систему, уравнять давление и избежать неприятных последствий.

Правила установки фанового стояка

Согласно указаниям СНиП 2.04.01-85, обязательна установка фановой канализации при высоте здания выше 2 этажей. Однако для одноэтажного строения может понадобиться применение этого устройства. В дачном домике, где жильцы находятся только летом, количество санитарных приборов минимальное, фановый патрубок можно не использовать.

Загородный дом постоянного проживания насыщен сантехникой. Часто это несколько унитазов, душевая кабина, ванна, джакузи, посудомоечная и стиральная машина и другие точки слива воды. Важным является расположения септика, расстояние меньше 8 м не является достаточным. Для правильной и комфортной работы системы канализации, установка фановой трубы является необходимой.

Альтернатива – аэрационный (вакуумный) клапан

Использование вакуумных (аэрационных) клапанов в качестве альтернативы фановой трубе следует считать чисто условным явлением. Схему с вакуумными клапанами владельцам частной недвижимости остаётся применять лишь в случае полной невозможности монтажа вентиляционного стояка. Низкая надёжность работы аэрационных клапанов подтверждается даже отсутствием какой-либо информации по этим устройствам в документации СНиП.

Двойной аэрационный клапан на сечение канализационной трубы 110 мм. Под выкрученной головкой одной из частей обнаружена простейшая конструкция на основе резиново-пластиковой мембраны

Используются вакуумные клапаны исключительно на системах канализации частных малоформатных домов. Устройство клапана незамысловатое:

• пластмассовый круглый корпус;
• в корпусе сквозное отверстие для клапана;
• мембрана, резиновая прокладка.

Принцип работы устройства тоже прост. Если в канализационной трубе за счёт нарушения баланса давлений создаётся разряженная атмосфера (вакуум), клапан открывается и в трубу засасывается воздух из помещения. Как только давление в трубе выравнивается, клапан возвращается на место.

При желании аэрационный механизм можно сделать самостоятельно. Но в продаже есть заводские продукты, имеющие ходовые сечения 50 и 110 мм. Они недешевые, но более надёжные. Устанавливают аэрационные клапаны обычно в непосредственной близости от сантехнических стояков на верхних точках канализационной системы. Чаще всего монтаж клапана делается на верхнем отводе тройника (крестовины), что смонтирован на линии отвода от унитаза.

Владельцам частных домов, кто сделал выбор в пользу аэрационных клапанов, придётся периодически заниматься техническим обслуживанием этих сантехнических приборов.

Определённый период эксплуатации вакуумных клапанов сопровождается накоплением отложений и загрязнений в том месте, где находится клапанное уплотнение. Герметичность прибора нарушается, запахи канализации начинают проникать в помещение. Поэтому время от времени ТО необходимо проводить, и здесь очередной плюс в пользу первой схемы вентиляции.

Так выглядит монтаж аэрационного клапана на стояке, который будет располагаться рядом с унитазом в туалете частного дома. Это один из распространенных вариантов применения, показывающий вполне эффективное действие

Другой недостаток упрощённой клапанной вентиляции бытовой системы канализации – она работоспособна только в условиях положительных температур. То есть, если аэрационный клапан установлен в области возможного снижения температуры до ноля градусов и ниже, появляется риск нарушения работоспособности системы.

Что такое фановый стояк?

(Далее ФС)

Он нужен для обеспечения сообщения системы канализации с внешней средой, то есть для того, чтобы канализация не была замкнутой.

Чаще всего это пластиковая или полиэтиленовая труба того же диаметра, что и канализация. Однако иногда до сих пор используется чугун и металл.

Способы установки

Если в доме два этажа и санузел имеется на каждом, то согласно строительным нормам и правилам следует смонтировать ФС, а не использовать вакуумный клапан. Существует два способа монтажа:

• Внутренний.
• Внешний.

В первом случае монтируется полностью внутри здания и выводится через крышу на улицу, при этом необходимо помнить, что минимальная высота от кровли до оголовника должна составить 1–1,5 метра.

Лучше всего пускать трубу через конек, чтобы исключить задувание ветром. В некоторых случаях допускается сужение диаметра вывода. Однако профессионалы делать это не рекомендуют, в меньший размер станет проходить меньше воздуха, в результате чего в помещении будет слышно «захлёбывание».

В процессе прохода через плиты перекрытия не нужно вставлять «гильзу» между трубой и полостью бетона, лучше запенить монтажной пеной и заделать раствором.

Во время теплой погоды вентиляционная труба имеет свойство расширяться, а в холодное, наоборот, сужаться. Если стояк надежно не зафиксирован и будет болтаться в отверстии, он может выйти из стыков, и на место вставить уже очень проблематично.

Во втором случае монтаж производится на определенном расстоянии от окон и входных групп. Для оконных проемов и дверей расстояние должно составлять не менее 400 сантиметров по горизонтали.

Наружный способ вентиляции не особо отличается от внутреннего, также выводится выше конька крыши. Следует избегать мест, где скат кровли попадает на фановый вывод, снег и большой объем воды могут повредить трубы.

После монтажа ее нужно утеплить при помощи стекловаты, или минеральной ваты. Для разных регионов используется своя толщина утеплителя. В средней и северных широтах – слой толщиной 100 миллиметров. В южном и центральном регионе допускается 50 мм.

Данная мера позволит избежать обмерзания воздуховода в холодный период, а также скапливание конденсата на внешней стенке шахты. Весьма популярным материалом для утепления вентиляции в последнее время стало пенополистирольное покрытие, которое хранится в металлических баллонах под высоким давлением.

Наносится такой состав с использованием специального пистолета и надежно фиксируется, образуя при этом теплоизоляционный слой.

Методы организации воздухообмена в доме

Существуют разные способы обеспечения воздухообмена в жилом здании — от периодического кратковременного открывания дверей и окон до установки многофункциональных систем подготовки и доставки чистого воздуха в каждую комнату.

С точки зрения вентиляции, здоровая и комфортная атмосфера в доме складывается не только благодаря составу воздуха. Важную роль играет его температура, равномерность распределения и подвижность.

Поступление прохладного воздуха может создавать мощный конвекционный поток, который человеком будет восприниматься как неприятный сквозняк. В результате даже при нормальных температурных показателях в комнате будет неуютно.

В старых кирпичных зданиях вентиляцию и проветривание обеспечивали специальные отдушины, оставленные при строительстве жилого объекта

Максимально простой казалась и вентиляционная система на кухне коттеджа из деревянного бруса. Негерметичные дверные проемы и оконные блоки способствовали непрерывной циркуляции воздушных потоков в доме.

Все эти методы и сегодня задействованы в маленьких одноэтажных зданиях. Естественной вентиляции воздуха там вполне достаточно. Но если говорить о больших и просторных частных домах, то без дополнительно установленных центральных кондиционеров и вентиляторов никак не обойтись.

Приоритетный объем воздухообмена

Нормативные документы предназначены для определения параметров естественного оборота воздуха. Для жилого помещения площадью 30 м2 воздухообмен должен составлять 4.5 м3 воздуха на 1 м2. При бóльшем объеме помещения, на каждого человека требуется 30 м3 свежего воздуха в час.Согласно законам гравитации теплый воздух, насыщенный паром нашего дыхания и прочими бытовыми испарениями движется вверх. Это свойство учитывается при проектировании системы. Приточные компоненты располагаются ниже вытяжных

В кухне и санузле показатель должен быть в пределах 110-140 м3/ч. Для принудительной вентиляции показатели будут больше.

Для обустройства вентиляции в своем доме отлично подходят пластиковые трубы диаметром 160 мм. Этот параметр обеспечивает поступление воздуха около 30 кубических метров за 1 час при высоте воздуховода 3 метра. При иных показателях эффективность будет меньше.

При необходимости увеличения пропускной способности можно увеличить сечение воздуховода и его длину. Для обеспечения максимальной тяги в каждой комнате, на одном этаже должна быть одинаковая длина воздуховода.

Установка

Перед тем, как установить фановую трубу, необходимо рассчитать её размеры. Для установки гофрированной трубы и сточной используется отвод с диаметром 110 мм. Этот показатель зависит от того, какой диаметр имеет сливная труба. Чаще всего отвод от унитаза делается с сечением 75 мм, но при сильном напоре воды он может перекрыться, что создаст некоторые неудобства. Поэтому для дополнительной его защиты применяется фановая труба большего диаметра.

Схема: фановая вентиляция

Еще одним серьезным моментом установки является то, что отвод фановой трубы должен находиться на месте, где канализационные запахи будут вентилироваться свежим воздухом. Желательно располагать его на открытом пространстве или непосредственно совмещать с вентиляционными каналами.

Видео: подготовка и монтаж фановых труб канализации коттеджа

https://youtube.com/watch?v=gW7iPlg5RaU

Основные правила, как устанавливается гибкая фановая вентиляционная труба:

1. Разрез соединения фана всегда больше, чем размер магистральной трубы, иначе соединение не будет герметичным и может нарушиться при большом напоре сточных вод;
2. Армированная фановая канализационная труба должна выводиться под холодным помещением, не отапливаемым, а начинаться в теплом, это поможет организовать правильную вентиляцию. При этом согласно СНиП для инсталляции не подходят чердаки (потому что фан должен уходить вниз) и уличные помещения, т. к. нужно обеспечить отличную теплоизоляцию трубы;
3. Чаще всего на весь дом устанавливается одна такая вентиляции. Для обеспечения разветвления используется специальная крестовина. Иногда применяется тройник. В отдельных случаях, при неправильной планировке здания, можно сделать несколько вентиляции для каждого санузла, но тогда под каждый схема разрабатывается индивидуально.

После того, как Вы определились, для чего нужна фановая вентиляция и звукоизоляция, нужно приступать к монтажу трубы. Для этого предварительно нужно подготовить процесс работы. Вода в стояке отключается, а в намеченном месте труба разрезается. В зависимости от типа расположения вентиляции, вы можете установить трубопровод горизонтально или вертикально. Горизонтальное размещение позволит не нарушить красоту интерьера, но считается более сложной конструкцией, чем вертикальное.

Схема: установка фановой трубы

После коммуникация с раструбом вводится в подготовленный магистральны трубопровод на определенную глубину. Некоторые мастера для удобства установки используют разъемную фановую трубу. Раздвижная конструкция позволяется при необходимости осуществлять чистку системы канализационных стоков.

Независимо от того, какой диаметр наружной или внутренней фановой трубы был выбран, в не1 обязательно нужно установить обратный вакуумный клапан.

Что это такое? Вакуумный клапан или прокладка используется для следующих целей:

1. Защита канализационных стоков от грызунов и прочих животных;
2. Для предотвращения возврата стоков. Довольно часты случаи, когда в канализационный стояк вовсе не устанавливалась обратка, тогда при аварии фекалии могут пойти назад в жилье;
3. Если возникает проблема со смешением, то клапан препятствует возвращению в канализационный сток искусственных примесей;
4. С его помощью обеспечивается полная герметизация стоков.

Монтаж обратного клапана представляет собой простой, но очень важный процесс установки канализационной системы. Для начала перекрывается вода в стояке, труба изнутри полностью вытирается и обезжиривается специальными составами

Очень важно не смазывать её силиконовыми герметиками или клеями – они могут негативно повлиять на целостность клапана

После, в трубу вставляется специальная вставка, которая в дальнейшем будет служить основой для фана. Затем, монтируется вакуумный клапан. Его нужно защелкнуть в трубе, но следить за тем, чтобы лепестки устройства были открыты, загнуты к основанию.

Если размер колена находится в пределах 110 мм, то нужно также воспользоваться специальным адаптером. Это короб с дополнительными отводами, который поможет сделать более плотную связь между клапаном и магистралью. Еще один вариант установки клапана – сразу в трубу, тогда соединение представляет собой разрезанную трубу, в которую вставлен клапан вместе с фаном.

Обратный клапан

Купить коммуникацию можно в любом сантехническом магазине, большой популярностью пользуется белая фановая труба 75 таких марок как Mcalpine, Jimten, Plastimex, Sanmix, Viega (цена зависит от размера, армирования и прочих характеристик).

Основные правила устройства системы

Вентиляция канализации с фановой трубой

Если сантехническими приборами долго не пользуются, например, при отъезде, вода в сифонах высыхает, испарения получают доступ в помещение санузла. Если в такой канализации стоит вентиляционный стояк, запахи не проникают в жилище.

Система проветривания организуется одним из способов:

• с применением фанового стояка;
• с установкой вакуумного диффузионного клапана.

Варианты почти равнозначны по эффективности, но в многоэтажных зданиях лучше работает система с двумя конструкциями. Диаметр коллекторов выбирается такой же, как и в схеме внутреннего трубопровода, т.к. увеличение размера стояка по сравнению с поперечным сечением местного дренажа не приводит к увеличению проветривания.

Канализационная вентиляция может совмещать трубы из разных материалов. Поливинилхлоридные элементы без проблем функционируют в сочетании с асбоцементными или металлическими трубами стояка.

Вертикальный канал врезается на самом высоком участке канализационной магистрали, для этой области используется труба наибольшего диаметра. Чаще всего точка подключения выбирается на месте соединения унитаза с тройником. Если в строении есть общая вентшахта, оголовок трубы выводится в нее. В противном случае канал в виде буквы Г пропускается через стену.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала

Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир

Вентиляция септика

Современная канализация в частном доме предполагает наличие септика. Этот объект обеспечивает переработку стоков и отвод очищенной воды по заранее продуманной схеме. Она может просто уходить в грунт через поле фильтрации или быть пущена на повторное использование. Независимо от особенностей технологии функционирования септика еще на этапе проектирования монтажа очистного сооружения необходимо позаботиться о его вентиляции.

Схема вентиляции канализации с септиком

На самом деле, все проще, чем кажется на первый взгляд. Для септиков с полями фильтрации дрены оснащаются венттрубами – рекомендованный диаметр таких каналов 100 мм. А схема циркуляции газообразных масс в канализационной системе предполагает:

• приток чистого воздуха осуществляется через камеру септика – если конструкция многокамерная, то через последний отсек;
• поскольку переработка отходов сопровождается выделением тепла, то образовавшиеся газы поднимаются вверх, поэтому направление их движения направляется к фановому стояку вентиляции, выведенному на крышу дома.

Напоминаем, что вентиляционные ходы канализации должны регулярно обслуживаться – из них удаляются загрязнения, которые при любой интенсивности эксплуатации системы скапливаются внутри конструктивных узлов.

Нужна ли вентиляция внутренней канализации

Существующие строительные нормы и правила позволяют не оборудовать проветривание во внутренней канализации домов с малым объемом сброса сточных вод. При этом высота здания не должна превышать двух этажей. В том случае, когда общий объем сточных вод превышает диаметр приемной канализационной трубы, обустройство вентиляции обязательно даже в одноэтажном доме.

В качестве примера представим, что сливная труба унитаза имеет в сечении восемь сантиметров, а стояк – двенадцать сантиметров. Если спустить воду из одного унитаза, стояк не перекроется потоком жидкости, а вот, если смыв произвести из двух унитазов одновременно, произойдет переполнение канализации. Таким образом, можно предусмотреть вероятный сброс сточных вод возможными сантехническими приборами и понять, нужно ли обустраивать вытяжку внутренней канализации. Необходима она в следующих случаях:

• если сечение стояка меньше или равно пяти сантиметрам;
• туалеты и раковины расположены на всех этажах здания высотой в два и более этажей;
• в доме имеется ванна большого объема;
• на участке есть искусственный водоем в виде пруда или бассейна.

Причиной возникновения неприятного запаха может быть также пересыхание воды в гидрозатворах сифонов.

Если такая проблема возникает при длительном отсутствии жильцов, для предотвращения распространения запаха из канализации нужно залить немного растительного масла в соответствующее сливное отверстие. Тогда вода в гидрозатворе не высохнет, и проблема возникать не будет.

Фановая вентиляция для септика

Септик можно оборудовать с помощью бетонных колец или использовать готовую емкость с полным циклом очистки стоков на 95-98%. В любом случае в него стекают все нечистоты канализации. Поэтому внутри сооружения создается определенная биологическая атмосфера для бактерий и других микроорганизмов. Они перерабатывают продукты жизнедеятельности человека. В процессе создаются газы, которые необходимо выводить наружу. Для того чтобы неприятный запах по трубам не просочился в дом, необходима разумная планировка вентиляции септика. Планирование должно начинаться с проекта. Необходимо продумать, как установить приточно-вытяжную вентиляцию.

Фановая труба включается в схеме канализации с септиком

В практике часто используют фановую трубу, с помощью тяги идет отток выводного воздуха. Благодаря этой конструкции не образуются воздушные пробки внутри системы канализации.

Фоновая полая труба – это не отдельный элемент, а составная часть системы канализации

Она монтируется самой последней в трубу, ведущую к септику, если говорить более конкретно в промежутке между домом и септиком.
Нельзя, чтобы диаметр двух труб (фановой и канализационной) был разным;
Важно, чтобы наружная фановая труба была утеплена.
Фановые трубы не выводят в общую систему вентиляции дома.. При монтаже фановой вентиляции рекомендовано устанавливать обратный клапан

При засорении канализации клапан не даст каловым массам продвигаться обратно к унитазу или к раковине. ПВХ трубы – это лучшее решение в случае установки клапана

При монтаже фановой вентиляции рекомендовано устанавливать обратный клапан. При засорении канализации клапан не даст каловым массам продвигаться обратно к унитазу или к раковине. ПВХ трубы – это лучшее решение в случае установки клапана.

Септики бывают, одно-, двух-, трехкамерные. Труба для приточного воздуха располагается в третей камере, там, где работают микроорганизмы.

Устройство и схема

Устройство вентиляции из канализационных труб зависит от ряда факторов:

Естественная приточная система закладывается в конструкцию здания при строительстве. Это окна и специальные технологические отверстия в стенах (микровентиляция). Современные качественные окна ПВХ имеют в своём строении специальные полости, которые позволяют поступать воздуху в помещение.

Циркуляция воздуха во внутренние или изолированные помещения (без окон, внешних стен) осуществляется за счёт наличия специальных щелей между дверным полотном и порогом. Многие ставят декоративные решётки в специальные прорезанные отверстия в самом дверном полотне.

В частных домах вентиляционные приточные и вытяжные каналы прокладываются в стенах. Это может быть специальная кирпичная кладка или отверстия между лицевыми плитами перегородок. В рубленых домах вентиляция выполняется напрямую в потолке или вдоль стен.

При монтаже принудительной системы воздухообмена потребуется дополнительное оборудование – вентиляторы. Естественная вентиляция работает за счёт разности температур в помещении и на улице. Температурные колебания формируют разницу в давлении, что способствует перемещению воздушных масс.

Приточная вентиляция в частном доме может быть выполнена в виде трубопровода. Он может заходить в помещение вертикально через потолок или, с горизонтальным изгибом, через стену. Трубы приточной вентиляции должны располагаться над самым потолком, выше уровня расположения вытяжных линий. Приток и вытяжка должны размещаться в разных концах помещения.

Ключевой элемент вытяжной системы – фановая труба. Это вертикально расположенная труба, выходящая на свежий воздух

Важно, чтобы от основной фановой трубы вентиляции отходило как можно меньше горизонтальных ответвлений

Фановая труба — ключевой элемент вытяжной вентиляционной системы

Чем больше ответвлений, тем меньше тяга в системе. Фановая труба должна возвышаться над коньком крыши минимум на 50 см. Такие параметры позволят избежать обратной тяги в вытяжной системе.

Правила монтажа канализационной вентиляции

Чтобы правильно смонтировать вытяжку для канализации в вашем частном доме, нужно придерживаться ряда правил:

Желательно, чтобы фановая труба была из того же материала, что и канализационная. Это обеспечит простоту монтажа и облегчит герметизацию стыков.
Главная магистраль, отводы и фановая труба монтируются в единую канализационно-вентиляционную систему.
Монтаж канализационной вентиляции лучше выполнять во время строительства дома

Это не только сделает процесс более легким, но и позволит скрыть все коммуникации.
При возведении здания с нуля нужно позаботиться о наличии детального плана канализационной системы, который предусматривает все, начиная от фановой трубы и колпака для нее до канализационных люков и септика.
При выведении воздуховодов важно учесть расстояние от выхода вентиляции на крышу до окон, форточек и дверей вашего дома. Оно должно быть не меньше 4 метров, чтобы исключить вероятность попадания зловонных запахов в дом с потоками ветра.

Также нужно учитывать высоту концевой трубы, которая выводится через кровлю на крышу. Обычно она бывает от 0.2 до 3 метров. Но это слишком большой диапазон, и поэтому нужно немного конкретизировать цифры.

Для плоской крыши достаточно, чтобы высота трубы, возвышающейся над кровлей, была не более 30 сантиметров. А вот со скатной крышей немного сложнее.

Дело в том, что чем больше угол ската, тем выше нужно устанавливать вытяжку. Поэтому оптимальная высота для стандартной двускатной крыши будет не менее 50 сантиметров.

На крыше рядом с фановой трубой не должны находиться выходы других инженерных коммуникаций, например, печная труба или дефлектор приточно-вытяжной вентиляции дома.

Если другого выхода нет, и трубу нужно поставить именно рядом с другими, то устанавливать ее нужно на несколько метров выше остальных. Так можно обезопасить себя от попадания зловония в другие системы.

Чтобы усилить тягу в вентиляции, можно использовать простой прибор – дефлектор. Но нужно быть осторожным, так как в зимние месяцы на нем может замерзать конденсат, образующийся как раз в самом холодном месте системы.

Если отверстие трубы полностью обрастет льдом, пользы от такой вентиляции не будет.

Провести монтаж вентиляции в частном доме своими руками не так-то и просто. Это очень сложная система, основанная на законах физики и строительных технологиях.

Чтобы сделать все правильно и качественно, сначала нужно изучить типовые схемы канализационных и вентиляционных систем.

Советы по ремонту и эксплуатации

Правильная стыковка и разводка магистралей канализации возможна только с помощью стандартных фановых тройников и отводов.

Высота трубы над крышей должна соответствовать установленным строительным нормам и правилам.

Верхний край вентиляционной трубы не следует размещать на чердаке. Иначе могут загнить стропила, а теплоизоляционный материал потолка пропитается влагой.

Установка дефлектора имеет преимущества и недостатки. Это устройство предотвращает засорение вентиляции, а в некоторых случаях усиливает тягу. Но в холодный сезон дефлектор способствует образованию конденсата и последующему обледенению, что приведет к уменьшению вентиляционного отверстия.

Между стояком и балконами/окнами выдерживают расстояние от 4 и больше метров. Канализационную вентиляцию нельзя совмещать с дымоходом или обычной вентиляцией.

Не стоит тратить много времени на демонтаж чугунных стыков. Лучше сразу разрезать их болгаркой и аккуратно разбивать молотком. Самостоятельно демонтировать чугунные трубы не стоит — они очень тяжелые.

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

• Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
• При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
• Герметичность соединения клапана с трубами достигается путем использования резиновых колец;
• Срок службы обратного клапана достигает нескольких десятилетий.

Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему

На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность. Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции

1. Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент. В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.

2. В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.

1. Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.
2. Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

• Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
• Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
• Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
• Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения

Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете

О вентиляционных клапанах

Чтобы обустроить вентиляцию, понадобится клапан вентиляции канализации, сделанный собственноручно. Достаточно придерживаться следующих шагов, чтобы клапан был работоспособен:

• нужно отыскать пружинку от ручки и подобрать саморез длиной 45 миллиметров;
• далее, вырезается небольшая пластиковая шайба, диаметр которой будет равен 50 мм: внутри посередине просверливается отверстие для беспрепятственного вхождения самореза;
• после, нужно сделать ещё одну, но уже поролоновую шайбу с таким же отверстием, размер которой больше на 10 мм; шайбы склеиваются между собой;
• в концевом тройнике делаются пару отверстий, диаметр которых всего 5 мм, а расстояние друг от друга – около 25 мм: необходимо устранить заусеница, после чего вкрутить саморез в уже проделанное отверстие;
• теперь можно вывернуть и собрать клапан вместе.

Клапаны идеально подходят и для обеспечения вентиляции в доме с несколькими этажами, и для дома с несколькими квартирами. При использовании клапанов стояка канализации можно не бояться проникновения в дом лишних газов и выбросов воды из водяных затворов.

Частному дому необходимо установить фановую трубку с большей высотой, нежели помещение. Лучше всего, чтобы расстояние от фановой трубы до крыши составляло 70–75 мм, однако дистанция между окном и трубой, должна быть минимум 4 метра. Подбирая диаметр, нужно ориентироваться на стояки.

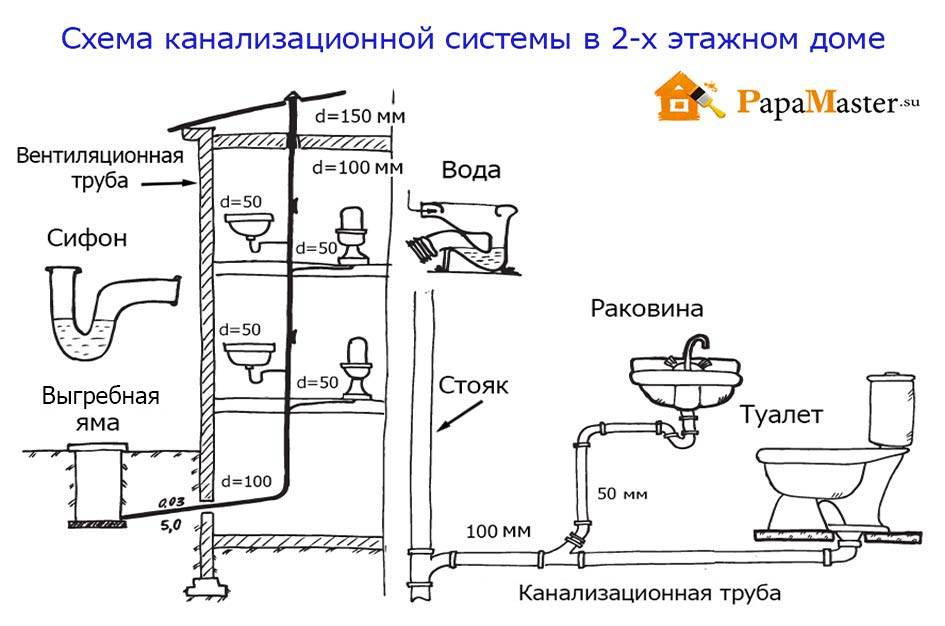

Схема установки фановой трубы

Однако подобная система вентиляции канализации в частном доме идеальна для эксплуатации жителями южных районов, ведь такой диаметр устроит лишь при непостоянном пользовании сантехники.

Если возможности в установке вентиляционного клапана нет, то необходимо воспользоваться воздушным клапаном. Воздух в стояках будет появляться только при внутреннем разряжении, а появление газов наружу не будет возможным. Клапан такого типа для стояков устанавливается над всей сантехникой, дабы не «вобрать» в себя отходы.

Заключение

Монтаж невентилируемого стояка или переделка в него существующего вентилируемого – вполне возможны, но при соблюдении определенных технических рекомендаций. В частном доме с его индивидуальной низкопроизводительной системой утилизации стоков отказ от фановой трубы может быть выполнен без особых сложностей. При этом достаточно просто обеспечить оба условия безопасной и безаварийной эксплуатации канализации – её вентилирование и компенсацию декомпрессии в ней.

А вот владельцам верхних квартир в многоэтажках следует хорошенько подумать. Если они на свой страх и риск все же решаются лишить стояк проектной вентиляции, то к выбору воздушного клапана следует подходить со всей ответственностью. Он должен быть:

• рассчитан на пиковый расход в системе, что, зачастую, способен определить только специалист;
• надлежащего качества, которое можно ожидать только от сертифицированной продукции солидных производителей.

Использование контрафактных изделий, помимо срыва гидрозатворов на этажах ниже, порой грозит и другим неприятностям. Например, на практике нередко возникает ситуация, когда после установки аэратора сомнительного производства, через некоторое время в квартире или доме, где он находится, появляются характерные сточные «ароматы». Подобное означает, что запорное устройство не может обеспечить требуемую герметичность – клапан не держит и подлежит ремонту или замене.

Источники

• https://ventihome.ru/elementy/vozduhovody/fanovaya-truba-chastnyj-dom.html
• http://kanalizacia-doma.ru/fanovaya-truba-dlya-kanalizatsii.html
• https://trubtraid.ru/prednaznachenie-trub/fanovye/truba-fanovaya-dlya-unitaza-razmery.html
• https://sovet-ingenera.com/kanaliz/k-drugoe/fanovaya-truba-dlya-unitazov.html
• http://kanalizacia-doma.ru/fanovye-truby-dlya-unitaza.html
• https://sandizain.ru/vodoprovod-kanalizaciya/fanovyj-stoyak-zachem-on-nuzhen.html
• https://santech-info.ru/kanalizaciya/zachem-nuzhna-fanovaya-truba.html
