Выбор материалов для канализационной вентиляции в частном доме

Материалы и монтаж

Для строительства канализации в загородных домах низкого уровня используются те же материалы, что и в городских жилых домах. В принципе, это так – полиэтиленовые трубы наиболее популярны, но их размеры минимальны.

Например, в вертикальном воздуховоде используются трубы диаметром 110 мм и соответствующие фитинги. Конечно, выпускной патрубок сделан из одной трубы. Если в частном доме нет специального люка для такой вентиляции, то колено делается с верхнего конца вертикальной трубы, а воздуховод ведет вдоль стены дома.

Верхний конец трубы с колпачком выведен выше конька крыши. Для небольших конструкций размер вентиляционной трубы стенд-трубы выбирается в 50 мм, но такие решения принимаются редко. В этом случае слишком велика вероятность того, что слив засорится, что приведет к потере сифона в ловушке.

Ошибки при монтаже

Установка вентиляционного стояка для канализационной системы может быть выполнена с ошибками. Из самых распространенных:

1. Удаление (преднамеренное или непреднамеренное) вертикального канала в квартирах (многоэтажных зданиях).
2. Слив под карнизом крыши.
3. Использование труб различных диаметров при создании канализационной системы.
4. Проводить стояк на чердак.
5. Крепление стояка к наружной стене здания.

Как устроена канализация в частном доме

Каждая раковина, ванна, и туалет в доме связаны между собой общей канализационной системой, которая выводит все на улицу. При смывании унитаза, все фекалии направляются в септик, который располагается как правило за пределами дома. За достаточно продолжительное время все биологические остатки, которые когда-либо попали в канализацию, разлагаются, испуская довольно неприятный запах.

Простая конструкция септика не предусматривает герметичности, что позволяет запахам беспрепятственно выходить наружу, не попадая в квартиру или дом.

Также, для защиты от неприятных запахов, в каждом санитарном узле располагается гидрозатвор, служащий барьером для газов. Пройти через такой барьер газу не под силу. В результате все неприятные запахи остаются в пределах канализации и септика, что не доставляет неудобств.

Но нередко случаются такие случаи, когда гидрозатвор остается пустым. По различным причинам, жидкость, которая должна находиться в гидрозатворе, там попросту отсутствует. Наглядным примером для этого служат ремонтные работы по замене ванны, унитаза или раковины.

Также нередки случаи, когда вода сама выкачивается в результате образования вакуума, который попросту опустошает все гидрозатворы. Причиной образования такой ситуации может послужить прохождение по канализации большого количества жидкости. Как известно из физики, поршень (а в данном случае это вода, проходящая к септику), проходя по цилиндру, втягивает за собой достаточно большое количество воздуха, а при его отсутствии, втягивает за собой все жидкости, которые как раз и располагаются в гидрозатворе.

Когда это происходит, то продукты разложения фекалий и других предметов, которые находятся в септике, попадают в жилище. Конечно, такую проблему достаточно легко устранить повторным наполнением барьеров, но, когда данная проблема появится, газы уже будут находиться в жилом помещении.

Вентиляция в данной ситуации послужит отличным способом вывода неприятного запаха, не позволяя ему доходить до помещений, что сохранит не только комфортную обстановку в доме, но и здоровье жильцов.

Фановая вентиляция для септика

Септик можно оборудовать с помощью бетонных колец или использовать готовую емкость с полным циклом очистки стоков на 95-98%. В любом случае в него стекают все нечистоты канализации. Поэтому внутри сооружения создается определенная биологическая атмосфера для бактерий и других микроорганизмов. Они перерабатывают продукты жизнедеятельности человека. В процессе создаются газы, которые необходимо выводить наружу. Для того чтобы неприятный запах по трубам не просочился в дом, необходима разумная планировка вентиляции септика. Планирование должно начинаться с проекта. Необходимо продумать, как установить приточно-вытяжную вентиляцию.

Фановая труба включается в схеме канализации с септиком

В практике часто используют фановую трубу, с помощью тяги идет отток выводного воздуха. Благодаря этой конструкции не образуются воздушные пробки внутри системы канализации.

Фоновая полая труба – это не отдельный элемент, а составная часть системы канализации

Она монтируется самой последней в трубу, ведущую к септику, если говорить более конкретно в промежутке между домом и септиком.
Нельзя, чтобы диаметр двух труб (фановой и канализационной) был разным;
Важно, чтобы наружная фановая труба была утеплена.
Фановые трубы не выводят в общую систему вентиляции дома.. При монтаже фановой вентиляции рекомендовано устанавливать обратный клапан

При засорении канализации клапан не даст каловым массам продвигаться обратно к унитазу или к раковине. ПВХ трубы – это лучшее решение в случае установки клапана

При монтаже фановой вентиляции рекомендовано устанавливать обратный клапан. При засорении канализации клапан не даст каловым массам продвигаться обратно к унитазу или к раковине. ПВХ трубы – это лучшее решение в случае установки клапана.

Септики бывают, одно-, двух-, трехкамерные. Труба для приточного воздуха располагается в третей камере, там, где работают микроорганизмы.

Санитарные правила и нормы

1. СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
2. СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
3. СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.

Как сделать вентиляцию канализации для частного дома

Хорошая вентиляция канализационного стояка должна соответствовать нескольким требованиям:

1. Не быть заметной.
2. Изготавливаться с наименьшими материальными затратами.
3. Эффективно отводить неприятные запахи из помещения и обеспечивать работоспособность системы канализационных стоков.

Для уменьшения материальных затрат можно использовать канализационные трубы для вентиляции. Современные конструкции легко продлеваются с помощью переходников. Практически все ПЭТ трубы идентичны. Поэтому даже при монтаже вентиляции через 5-6 лет после установки канализации будет легко переоборудовать конструкцию своими руками. Для проведения модификации потребуется выбрать тип отвода воздуха, наличие расходного материала и немного опыта.

Существует несколько вариантов, как сделать вентиляцию с наименьшими затратами:

1. Внутренний монтаж. Данное решение подходит для помещений, в которых изначально планировалось сделать вентиляцию канализации. Фановая труба устанавливается как продолжение канализационного стояка. Общим правилом при проведении работ является удаленность оголовков стояков от окон помещения как минимум на 4 м. Высота подъема трубы регулируется СНиП. На оголовок обязательно устанавливается дефлектор. Рядом с трубой не должен выходить дымоход, минимальное расстояние 2 м.
2. Наружный монтаж. Если вентиляцию начали планировать уже после того как был построен свой дом и трубопровод канализации был уложен можно провести вентиляционный стояк снаружи здания. При решении как сделать вентиляцию учитывают не только техническую необходимость, но и эстетическую ценность. Стояк не должен портить внешний вид фасада здания. При наружном монтаже используют два варианта воздуховода для канализации. Первый способ связан с тем, что вентиляционный канал монтируют на стене здания. По окончанию работ труба выглядит как обычный водосток и ничем не привлекает к себе внимания. Второй метод, являющийся оптимальным решением это вентиляция септика или сточной ямы.
3. Установка специальных фитингов. Если сделать вентиляцию из канализационных труб нет возможности, для нейтрализации последствий отсутствия вентиляционного канала можно установить специальный клапан. При необходимости и отсутствии финансовых возможностей, купить фитинг, можно поставить устройство, сделанное своими руками. На просторах интернета приводится много способов, как изготовить домовой воздушный клапан самостоятельно.

Самостоятельный монтаж вентиляции с соблюдением существующих норм и строительных правил, навсегда устранит проблему неприятного запаха и шумов во время эксплуатации канализационных стояков.

Ремонт разных сетей канализации

Прокладка сетей и монтажные работы

Система канализации выполняет огромную роль в создании оптимальных  условий функционирования любого объекта. По конструкции канализация зданий подразделяется на наружную и внутреннюю систему.

Наружная канализация представляет собой автономную систему очистки фекального стока либо прокладку канализационных труб и врезку их в системы централизованной канализации. Выбор определенного места врезки нередко считается сложным моментом во время строительства инженерных сетей, поэтому прокладка наружной канализации всегда поручается профессиональным специалистам.

При проектировании и установке сетей канализации работают только квалифицированные специалисты, которые грамотно проектируют сложные системы прокладки труб. При этом учитываются уклоны трубопровода, тип труб, количество сточных вод и другие важные факторы, которые могут повлиять на безотказное функционирование канализационной системы.

В проекте специалисты определяют места прокладки труб, вентиляционных отверстий и другое. Процесс прокладки  и установки канализации проводится в соответствии с утвержденным проектом. Наружные сети от выхода из здания до месторасположения очистных сооружений называют наружной канализацией.

Установка наружной   канализация  состоит из всех сооружений, от колодцев, дворовых и квартальных до магистральных сетей.

При монтаже дополнительное оборудование наружной канализации  и способ сброса сточных очищенных вод подбирают в зависимости от предполагаемого количества сточных вод, которые подлежат очистки, а также свойств, уровня и состава грунтов, где производят монтаж канализации.

Обычно трубопровод при установке такой канализации  прокладывается на глубине не меньше 50 см от поверхности земли.

Правильно осуществленный монтаж  сети канализации (наружной) – залог успешного функционирования системы.

Перед работой, перед прокладкой труб, следует убедиться, что специалистами отметки выверены с предельной точностью. Несоблюдение уклонов при установке канализации приведет к обратному стоку или заиливанию трубопроводов

При монтаже специалисты особое внимание обращают на соединение труб, которое во избежание протечек должно быть идеальным

Канализационные трубы проводят в самых различных грунтах, потому учитываются все свойства местности. Установка труб канализации осуществляется в бетоне, земле и стене

Также трубы прокладывают и через разные перекрытия, потому специалист обращает внимание и на состояние грунтов и другие особенности местности

Проектирование сетей канализации

МосИнжСервис качественно и оперативно разработает и осуществит Согласование Проектов сетей канализации по утвержденным техническим условиям или по техническому заданию заказчика.

МосИнжСервис проводит полный комплекс необходимых работ по разработке грамотной Проектной документации.

Подготовка и согласование компанией Задания на Проектирование состоит из:

• Разработки разделов Задания на Проектирование, включает технологический, по утвержденным нормам;
• Утверждения Задания на проектирование ГлавАПУ (утверждается Главным архитектором района), Префектурой (утверждается Главой администрации района), Заказчиком, Главным инженером.

Сбор документации, необходимой для проектирования, состоит из:

• Получения Инженерно геологических изысканий;
• Получения Инженерно-геодезических изысканий;
• Проектной реализации Технических условий;
• Получения Технического заключения, в котором указывается состояние сетей канализации при перепланировке, реконструкции, переоборудовании и капитальном ремонте объекта.

При разработке необходимой проектной документации специалисты компании учитывают:

• Пожелания Заказчика;
• Требования к Проекту Водоснабжающей организации, исходя из огромного опыта Проектирования сетей, Согласования документов и Строительства канализаций;
• Нужную оптимизацию Проекта канализации, разрабатывается способ прокладки разных сетей канализации, который позволит сэкономить расходы Заказчику;
• Цену на качественную прокладку канализации.

Рекомендации по обустройству системы

Нормальную работу сооружаемой системы и продуманную покупку материала для ее сборки должен предварять грамотно сделанный проект.

Еще на стадии проектирования надо решить, будет ли в схему вентиляции включаться оборудование стимулирующее его движение, очищающее и подогревающее поток с улицы

Для того чтобы результат отвечал ожиданиям, а система справлялась с обязанностями, нужно учесть следующее:

1. При разработке проекта постарайтесь уменьшить количество крутых поворотов и изгибов в вентиляционном трубопроводе. Чем ровнее будет канал вентиляции, тем более интенсивным станет воздухооборот.
2. Из предыдущей рекомендации напрямую вытекает следующая. Чем короче будет путь воздуха от захода к выходу, тем более эффективным будет вентилирование.
3. При обдумывании и создании проекта, придерживайтесь незамысловатых и простых схем. Удобство в планировке приведет к снижению КПД.

Сооружая систему вентиляции из пластиковых труб, обращайте внимание на высоту самой конструкции. Если труба вывода воздуха будет подниматься на высоту менее 5-ти метров от нижнего уровня, то естественная вентиляция работать не будет. В таком случае ее придется усиливать вентиляторами

В таком случае ее придется усиливать вентиляторами.

Правила по сооружению вентиляции

Когда в доме несколько уровней, то вентиляция должна быть обязательно. При наличии нескольких стояков их можно объединить в одну систему. Имеются свои правила для установки вентиляции, и они достаточно простые:

• система будет работать эффективнее, если оборудовать стояк;
• труба обязательно должна выходить на крышу;
• в том месте, где выходит вытяжная труба, не стоит ставить колпак, который зимой может спровоцировать появление ледяной пробки из-за образования конденсата;
• трубу вентиляции не надо устанавливать под свесом крыши;
• от близлежащих окон и дверей труба должна находиться на расстоянии не менее 4 метров.

Правильная вентиляция канализации в вашем доме сделает жизнь всех обитателей более комфортной. Не пренебрегайте этим приспособлением. Если у вас не имеется навыков по установлению вентиляции, то стоит обратиться к специалистам, чтобы помогли всю работу выполнить качественно.

Типы канализационных систем в частном доме

План станции

По степени автономности:

1.Автономные – такие системы не имеют подключения к централизованным канализационным трубам и другой инфраструктуре. Чаще всего используются в дачных поселках, отдаленных районах. Такой тип канализации обслуживается непосредственно жителями дома, для которого он построен.

2.Централизованные – общественные системы отвода стоков, как правило, в собственности муниципалитета. Это большая и разветвленная сеть коммуникаций, которая обслуживает одновременно от нескольких домов, до целых кварталов. В частных домах в городской черте, есть возможность подключения к централизованным веткам по согласованию с местными властями.

Бетонный сливной колодец

Виды автономных систем

1Сливной колодец — дешевый, относительно недорогой выбор. Но имеет ряд недостатков возможное появление неприятного запаха, высокую скорость заполнения и риск загрязнения подземных вод

Сливной колодец

2Септик — такой вариант выполняет несколько функций. Помимо водоотведения также частичную переработку отходов. В емкостях септиков сточные воды отстаиваются, а органические отходы частично разлагаются под действием бактерий. Септик дороже, чем колодец, но зато избавляет от неприятного запаха и не загрязняет воды

Трехкамерный септик

2Станция био-очищения —  своего рода очистительное сооружение, только рассчитанное на один дом. Подобные станции обладают высокой производительностью и самым высоким уровнем очистки стоков. Из недостатков высокая стоимость строительства и обслуживания

Канализационная станция биологической очистки

Как сделать погреб в частном доме или на даче своими руками: схемы, пошаговое руководство, правильная вентиляция (55+ Фото & Видео) +Отзывы

Вентиляция септика из бетонных колец – назначение и правила обустройства

Бактерии в септике

В таком очистном сооружении как септик обитают два вида микроорганизмов:

• анаэробные бактерии «проживают» в первой камере в толще жидких стоков. В их распоряжении имеются различные бытовые отходы, включая органику, стиральные порошки, моющие средства, нефтепродукты и т.д. В процессе переработки выделяется метан, представляющий собой взрывоопасный газ, у которого отсутствует запах;
• аэробные бактерии своей территорией выбрали поверхность воды в камере, они «доедают» то, что не было съедено их коллегами на дне септика.

Продуктом жизнедеятельности бактерий является сероводород – зловонный и ядовитый газ. Сероводороду и метану сопутствуют такие канцерогены как летучие соли мышьяка, соединения фосфора и т.д.

Исходя из вышеизложенной информации, можно сделать единственный вывод: вентиляция для септика необходима, и ее работе нужно уделять внимание. В противном случае за халатное отношение к функционированию вентиляционной системы придется заплатить слишком высокую «цену». Вентиляцию обустраивают при проведении заключительного этапа строительства септика

Вентиляцию обустраивают при проведении заключительного этапа строительства септика.

Вентиляция септиков из бетонных колец

Вентиляция септика из бетонных колец не относится к сложным решениям, поэтому каждый домовладелец при желании может ее создать своими руками. Специалисты при обустройстве очистных сооружений, обслуживающих частные домовладения, рекомендуют строить двухкамерную конструкцию с дренажным колодцем (она изображена на фото).

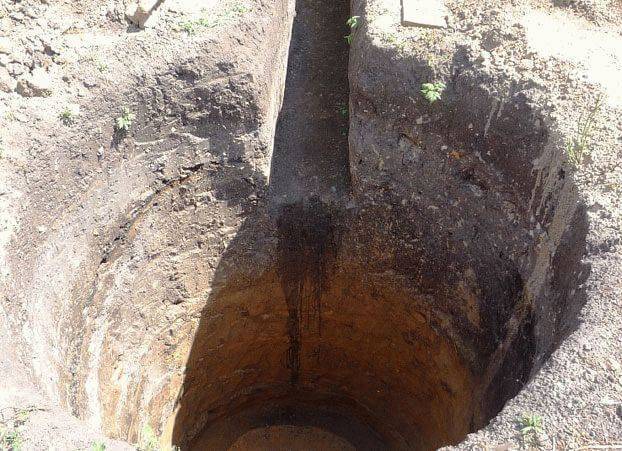

Порядок строительства септиков из бетонных колец

Чтобы построить септик из бетонных колец, нужны такие материалы:

• железобетонные кольца, имеющие диаметр 100 сантиметров – 9 штук из расчета по 3 изделия на каждую камеру;
• плиты железобетонные с отверстиями под люки – 3 штуки;
• люки чугунные – 3 штуки;
• труба ПВХ для магистрального трубопровода диаметром не менее 12 сантиметров и длиной, равной расстоянию от жилой постройки до септика с учетом размера соединительных патрубков;
• для гидроизоляции – жидкое стекло, битум и т.д.;
• железобетонная плита для монтажа на дно котлована – 1 штука или цемент для заливки стяжки.

Потребуются следующие инструменты и изделия:

• лопаты (для каждого работника);
• ведра для выемки грунта из котлована;
• лестницы;
• прочные веревки;
• перфоратор.

Также не обойтись без подъемного механизма, поскольку вес колец достигает 400 килограммов.

Потом вставляют соединительные трубы, подведя к первой части септика магистральный канализационный трубопровод. Необходимо помнить об обязательном уклоне труб, равном 3 градусам (3 сантиметра на один погонный метр). Можно сделать уклон больше, но не намного. Главное требование – не допускать обратного уклона на отдельных участках магистрали, поскольку твердые фракции его не смогут преодолеть.

Этап третий

– выполнение герметизации. От ее качества зависит срок эксплуатации септика без проведения капремонта и чистота питьевой воды в артезианских колодцах на участке, а также наличие/отсутствие неприятных запахов.

Этап четвертый

– обустройство вентиляционных стояков. Нередко владельцы дач, опасаясь появления в строении запаха, не устанавливают в начале разводки канализации вентиляционный стояк, а он обязательно нужен. Объясняется это тем, что при смыве следом за водным потоком появляется незначительный вакуум, силы которого достаточно для открытия гидрозатвора, к примеру, в туалетной комнате. В результате в эту брешь устремляются газы из магистральной трубы, и дом начинает наполняться неприятным запахом.

По этой причине диаметры соединительных патрубков и канализационной магистральной трубы выбирают с расчетом, что они будут заполнены всего на 2/3. Все остальное пространство занимает вентиляция выгребной ямы или септика. Если нет желания столкнуться с проблемой неприятного запаха, необходимо обеспечить нормальный воздухообмен. Над стояками вентиляции устанавливают колпаки, которые предотвратят попадание осадков и будут обеспечивать в системе тягу.

Естественная вентиляция объектов канализации

Обеспечения самопроизвольной циркуляции воздуха в системе вентиляции сливных систем обеспечивается выработкой тепла в массе канализируемых продуктов естественными процессами их разложения.

При этом вырабатываемые газы имеют более высокую температуру и поднимаются вверх, обеспечивая циркуляцию и их вывод в окружающую среду.

Поэтому объекты хранение и накопления стоков огнеопасны, а при значительном количестве могут быть и взрывоопасными. В этом отношении особенно опасны выгребные ямы.

Поэтому наличие вентиляции на таких объектах обязательно. В настоящее время основным материалом для устройства вентиляции являются пластиковые трубы диаметром 100-110 миллиметров. Труба из-под крышки выгребной ямы выводится на расстояние 4-5 метров в продуваемое место.

Для повышения эффективности процесса вытяжки на нее устанавливают дефлектор. Кроме защиты верхнего конца трубы от засорения листьями и другим мусором, это устройство активно усиливает ток воздуха, правда, активная вытяжка через дефлекторы работает только в ветреную погоду.

В безветренных регионах для вытяжки целесообразно использовать осевые вентиляторы небольшой мощности для обеспечения принудительного удаления газов из канализации.

Таким же образом устраивается внешняя вентиляция в фильтрующих колодцах и септиках.

Для устранения сильных запахов в самой выгребной яме можно использовать химические средства.

Необходимость вентиляции в частном доме

Согласно существующим нормативам по строительству, малоэтажную (до 2-х этажей) частную недвижимость допускается эксплуатировать без оснащения системы канализации фановой трубой. Обусловлен этот допуск небольшим числом людей (потребителей), проживающих в малых частных домах, а значит, относительно слабой нагрузкой на сантехническую магистраль.

Так выглядит концевая часть конструкции фановой трубы, выведенной за пределы кровли жилого дома. Основной стояк обычно заканчивается на уровне чердака и соединяется с концевой частью при помощи гофрированной трубки соответствующего диаметра

Фановая труба – конструкция, собранная из стандартных сантехнических труб и установленная как вертикальный стояк с выходом на уровень выше горизонта кровли. Предназначение такого сооружения – создание связи (вентиляции) между внутренней атмосферой канализационных коммуникаций и атмосферой внешней среды.

Благодаря такой связи компенсируется разница давлений, возникающая в процессе слива большой массы сточных вод. К тому же вентиляционный стояк исключает образование застоя газов в линии.

Необходимость вывода вентиляционного стояка становится очевидной, если расчеты показывают, что одновременный сток от нескольких сантехнических приборов способен перекрыть сечение основной канализационной трубы. Такая ситуация приводит к «срыву» гидравлических затворов (уносу воды из сифонов раковин, ванн и т.п.). В результате через освободившееся пространство в помещение начинают проникать неприятные запахи.

Правда, для восстановления гидрозатворов достаточно на короткое время включить пролив воды на сантехнических приборах.

Стандартная схема разводки системы канализации в частном двухэтажном доме с вентиляционным стояком. Обычно применяется в проектах частного домостроения, рассчитанных на строительство двух и более этажей

Коммуникациям небольшого частного дома такое развитие событий обычно не грозит. Тем не менее, рекомендуется не отказываться от сооружения канализационной вентиляции для большей надёжности и спокойствия за личный комфорт. Внедрение в схему канализации фановой трубы исключает «срыв» гидравлических затворов, обеспечивает баланс воздушных потоков и вентиляцию внутри коммуникаций.

Обязательное применение вентиляционного стояка:

• в частных домах более двух этажей с размещением туалетов и ванн на каждом этаже;
• когда размер сечения трубопроводов, отводов и стояков канализационной линии менее 50 мм;
• проект дома предусматривает установку септика на прилегающей территории.

Если проект дома предусматривает размещение бассейна, связанного с общей канализацией, также придется позаботиться об установке стояка.

Вентиляция на основе вытяжной трубы

Фановая труба внутри помещения с выводом через перекрытия

Фановая труба используется для соединения трубопровода с вытяжной трубой (вентиляционный канал). Фановые трубы разделяются по форме и материалу. Выбор того или иного изделия зависит от конфигурации канализационных коммуникаций и места их вывода из строения.

Принцип работы

Если система водоотведения не оборудована вентиляционным каналом, то сточные воды, поступающие в канализационный стояк, создают «разрежение» воздуха. Дефицит воздуха частично замещается водой, находящейся в сифонах раковины, ванны и другого оборудования.

При одновременном сливе, особенно в многоквартирных и многоэтажных частных домах, в канализационной трубе создается вакуум, который «срывает» гидрозатвор. Поэтому неприятный запах и вредные газы беспрепятственно проникают в помещение.

В канализационных коммуникациях, где была проведена установка фановой трубы, процесс происходит иначе. Воздух, поступающий через вентиляционный канал при «разряжении» в стояке, защищает целостность гидрозатвора и нормализует давление внутри трубопровода.

Советы по монтажу

Комплектующие для сборки вентиляционной фановой трубы

При монтаже вытяжной трубы и канализации рекомендуется использовать изделия из аналогичных материалов. Это позволит провести надежную герметизацию стыков за счёт одинаковых креплений и фитингов. Использовать трубы из различных материалов (пластик, чугун) не рекомендуется, так как соединение не будет иметь достаточную прочность.

Идеально, если ранее были проведены работы по проектировке и предусмотрено место под монтаж вытяжной трубы. Перед началом работ желательно подготовить все необходимые материалы и инструменты.

Если монтажные работы выполняются в старых домах, где уже существует канализационная система на основе чугунных труб, то потребуется приобрести фановый трубопровод из аналогичного материала. При использовании пластиковых изделий выполняется полный демонтаж существующей системы и прокладка новых коммуникаций.

Вывод вытяжной трубы через междуэтажные перекрытия и кровлю

При самостоятельном монтаже вентиляции на основе фановых труб следует придерживаться определённых правил:

• Согласно проекту конец вытяжной фановой трубы выводится на крышу дома через межэтажные и чердачные перекрытия. Высота над уровнем кровли не менее 50 см. При проходе через чердак высота от перекрытия до конца фановой трубы не менее 300 см.
• При выводе вытяжной трубы через перекрытие место сопряжение изолируется звукопоглощающим материалом. При необходимости монтируется стальной короб, пространство внутри которого заполняется теплоизоляционным материалом.
• При сооружении вентиляции для канализации на уже эксплуатируемом объекте вывод фановой трубы осуществляется через несущую стену. Прокладывать через перекрытия нежелательно, так как это может привести к снижению их прочности.
• Сечение вытяжной трубы должно быть равно сечению трубы стояка. Как правило, в многоэтажных частных домах выбирается труба сечением 110 мм.
• При наличии нескольких стояков их можно соединить с одной вытяжной трубой в верхней части. Соединение канализационной вентиляции с печным дымоходом и вытяжкой не допускается.
• Длина трубы от сантехнического оборудования до вытяжной трубы не должно превышать 6 м. Подключение происходит посредством соединения сифона оборудования с раструбным переходником.
• Для прокладки и вывода трубы используются специальные муфты и отводы с нужным углом поворота. Соединение различных элементов вытяжной трубы выполняется при помощи обжимных металлических хомутов, уплотнителей и герметика на основе силикона.

Если в процессе вывода через кровлю фановая труба попадает на балки перекрытия, то для смещения устанавливается колено с необходимым углом поворота (30–45). В многоэтажных частных домах на каждом этаже рекомендуется установить элемент с заглушкой (ревизия). При возникновении засоров это позволит быстро устранить проблему без демонтажа вентиляционного канала.

Виды и устройство канализационной вентиляции в частном доме

Вентилирование канализационной системы решит одновременно несколько основных проблем:

• Через воздухоотводы поступает воздух, который позволяет регулировать давление во всей конструкции.
• Гидрозатворы в сифонах сантехнических приборов остаются в исправном состоянии. Запахи не поступают в помещения.
• В замкнутых системах отвода продуктов жизнедеятельности человека в процессе их переработки постепенно выделяет метан. Это грозит отравлением людей, либо воспламенением газов.

Выполняют вентиляцию стоковой системы обычно при помощи фановых труб или вакуумных клапанов. Удачным вариантом будет комбинация этих деталей.

Внутренняя вентиляция в доме

Основным способом проветривания канализационной системы в доме является установка фановой трубы. Она предназначена для вывода газов, образующихся при сливе в сантехнических приборах.

Вытяжка внутри дома обычно предусматривается еще на этапе его проектирования. Для этого оборудуют отдельную вентиляционную шахту. Наружу труба выводится через крышу здания на высоту 3-4 метра над уровнем земли.

Вентиляционный воздухоотвод также выполняют в готовом сооружении. Схема вентиляции стояка канализации в частном доме в этом случае предусматривает монтаж труб по стенам здания.

Внешняя вентиляция

Септики или выгребные ямы устраивают на расстоянии не менее 5 метров от здания. Но все равно требуется их вентилирование. В этом случае вероятность попадания неприятных запахов в дом значительно снижается.

Чаще всего к емкости для сбора стоков монтируется фановый стояк. Через него отводятся газы, образующиеся в результате переработки отходов. Кроме того, при значительных объемах стоков вентиляционная труба предотвращает разрежение воздуха в септике или яме.

Для большей эффективности рядом со сточной емкостью устанавливают трубы для притока воздуха. Они выходят на поверхность на 50-100 см.

Вентиляционные клапаны

Клапан вентиляционный канализационный

В системе также устанавливают вентиляционные клапаны. Они частично решают проблему регулировки давления внутри канализационных труб.

Основные минусы использования клапанов:

• При высыхании воды в сифоне сантехнического прибора клапан не препятствует появлению запахов.
• Клапаны часто засоряются.
• При отрицательных температурах конструкцию замерзает и перестает выполнять свою задачу.

Оптимальным вариантом станет установка вакуумных клапанов в дополнение к фановым трубам.
