Нужна ли вентиляция канализации в частном доме: схемы, трубы

Что это такое

Фановая труба – это часть трубопровода канализационной системы, соединяющая ее напрямую с атмосферой и исключающая опустошение гидрозатворов сантехнических приборов от возможного разрежения при сливе отработанной воды.

В свою очередь, гидрозатвором называется специально изогнутая канализационная труба на выходе из сантехнического прибора. Она, естественным образом, частично заполнена водой, которая выполняет роль водяной пробки, чтобы исключить попадание неприятного воздуха из труб канализации непосредственно в помещение. К примеру: гидрозатвор у унитаза изготовлен в корпусе, а к мойке прикручивают специальное изделие – сифон.

Важно! Если фановый трубопровод отсутствует в системе канализации, то в момент слива определенного количества воды на рядом расположенных гидрозатворах могут пропасть водяные пробки и тогда через пустые трубы станут свободно просачиваться в жилые помещения не очень приятные канализационные запахи.
Фановая труба для унитаза

Фановую трубу еще называют вентиляцией канализационной системы. Ее наличие в канализации позволяет решить две важные задачи одновременно:

• При вентиляции происходит удаление вредных газов из системы канализационных стоков;
• Вентиляция трубопровода поддерживает атмосферное давление во всех элементах канализации, не давая возникнуть разрежению воздуха при сливе больших объемов воды одновременно.

Отсюда вывод: фановая труба является важным атрибутом при устройстве системы канализации в жилых домах.

Принцип устройства вентиляционного стояка для канализации в МКД

В многоквартирных домах проблема правильной организации вентиляции стояка канализации всегда стояла остро. Потому что основное требование этой системы – 2 м над квартирой последнего верхнего этажа. Не всегда это сделать получалось, но строители предлагают три варианта решения данной проблемы.

1. Канализационный стояк выводится за пределы кровли дома. Так поступали век назад, когда этажность строений это делать позволяла.
2. Поверх стояков на чердаке устанавливают короба, которые в свою очередь соединяются с вентшахтой.
3. Стояки выводятся в чердачное помещение, а в нем в одном или нескольких местах производится вывод патрубков на крышу.

У второго варианта есть один недостаток. Существует вероятность, что объема короба может не хватить, чтобы сдержать одновременно выброс воздуха всех стояков канализации. Поэтому сегодня чаще всего принимают на вооружение третий вариант.

Вентиляция канализационного стояка этим способом – это наращивание стояка на чердаке минимум на 1 м. При этом его наклоняют в сторону вентканала, который удаляет воздух из самого чердачного помещения. Плюс ко всему приходится учитывать диаметр используемых труб для системы вентиляции. Их минимальный размер должен быть 140 мм. То есть, это те требования, которые гарантируют, что в квартирах последнего этажа вентиляция канализации будет работать.

Правда, надо отметить и тот факт, что если внутри чердака есть перегородки с проемами или дверями, то это ухудшает работу системы. За счет проемов могут возникнуть сквозняки, которые ослабляют движение воздуха в сторону вентканала

Вот почему так важно держать чердаки под замком, и это должны контролировать жители верхних квартир

Устройство канализационной вентиляции

1. При помощи фановой трубы.
2. С установкой вакуумных аэраторов.

Как считают специалисты, отказ от использования фановой трубы в пользу аэрационных клапанов может сыграть злую шутку с владельцами дома.

Часто одних клапанов недостаточно, и может так получиться, что деньги потрачены, а неприятные запахи и посторонние шумы все равно будут тревожить жильцов.

Монтаж системы начинается с установки вентиляции канализационного стояка. Для этой цели применяются классические пластиковые серые трубы диаметром 110 миллиметров.

На крупных объектах, таких как многоэтажные дома, часто используются чугунные аналоги. Трубы соединяются друг с другом при помощи резиновых уплотнителей. А к поверхности стены дома трубную систему крепят металлическими фиксаторами типа хомутов.

Выведенная наружу труба вентиляции должна быть выше самой высокой точки крыши на 30-70 сантиметров. Чем больше угол ската крыши, тем на большую высоту нужно монтировать фановую трубу.

Также во избежание попадания неприятных запахов обратно в дом, по строительным нормативам, необходимо выдержать расстояние от выходного отверстия до окон и дверей в 3.5-4 метра.

Будет очень обидно, если рядом с выходом фановой трубы окажется печная, которая в определенную погоду из-за обратной тяги будет втягивать сточные испарения. Так же неправильно совмещать вытяжки из различных систем, например, механическую вентиляцию и канализационную.

Выбор труб

Для обустройства канализации используются пластиковые канализационные трубы, сечение которых должно быть таким, чтобы можно было подключить их к сточной системе.

Они просты в монтаже, имеют небольшой вес, а также комплектуются специальными уплотнительными элементами типа резиновых прокладок. Из достоинств также можно назвать разнообразие поворотных соединительных фитингов.

Диаметр трубного стояка при этом должен быть таким же, как и у главной магистральной трубы, обычно это 110 миллиметров.

Внутренняя вентиляция

Вариант размещения фановой трубы вентиляции в доме Обычно канализационная вытяжка устанавливается в системы коммуникаций еще на стадии проектирования здания. И самым грамотным решением этого вопроса будет монтаж вентиляционных каналов внутри помещения.

Фановая вытяжная труба должна монтироваться через кровлю и выводиться на крышу через чердачное помещение. План действий здесь такой:

1. Канализационный воздуховод заканчивается у крыши чердака.
2. В кровле делается отверстие, через которое устанавливают трубу-концевик.
3. Наконечник соединяется с трубой канализации и обрабатывается герметиком.

Конечная труба не доставит хлопот при монтаже, если использовать эластичный полимерный переходник. Он прочный и долговечный.

Благодаря конусовидной форме можно подогнать его диаметр специально под выходную трубу, достаточно срезать лишний кусок материала на заранее отмеченном уровне.

Выходящая из крыши вентиляция выводится в подготовленное отверстие в кровле. Нижняя часть эластичного переходника промазывается герметиком по окружности примыкания к кровельному покрытию, затем при помощи металлического кольца и саморезов прикрепляется к крыше.

Чтобы усилить интенсивность тяги, на выходное отверстие трубы-наконечника устанавливают дефлектор. Это устройство усиливает тягу за счет создания зоны разреженного воздуха.

Здесь срабатывает закон Бернулли, согласно которому уменьшение сечения потока воздуха понижает давление в системе и ускоряет сам поток на отдельных участках.

При строительстве частных домов пользуются популярностью статичные модели дефлекторов, чуть реже используются вращающиеся. Это простое по конструкции устройство увеличивает тягу более чем на 20%.

Внешняя вентиляция

Вентиляционные трубы снаружи дома

Но предположим, что дом уже построен, перекрытия облицованы финишной отделкой, и портить ее нельзя. В этом случае смонтировать внутреннюю вентиляцию не представляется возможным.

И тогда на помощь приходит вытяжка для канализации, установленная снаружи дома.

В этом случае канализационная вытяжка крепится к внешней стене дома. Со стороны это будет выглядеть, словно водосточная труба. Единственное отличие – верхняя точка ее будет намного выше.

Также вытяжку можно установить на сам септик, и это будет идеальным вариантом для частного дома. Так как септик располагается на некотором расстоянии от жилища, то и запахов в доме быть не должно.

Еще вариант – обустроить вентилирование магистральной трубы на пути от сантехнических узлов до септика. Главное, чтобы эта вентиляция не мешала неприятными запахами вам и вашим соседям.

Главное назначение

В соответствии с СНиП — вентиляция канализации обязана делать 2 основные функции:

• убирать из системы сточные запахи;
• давать предупреждение разрежение воздуха в сточной системе.

В то время, когда при сливе воды перекрывается всецело просвет фановой трубы, стоки смогут за сбой «потянуть» воду из сифонов. В пустом состоянии они не смогут помешать проникновению неприятных сточных запахов.

Правила СНиП

1. Диаметр вентиляционной системы в сточной сети должен быть таким же, как и диаметр стояка.
2. Нужно выводить вентиляционную трубу на крышу и присоединять к верхней части трубопровода.
3. Инструкция допускает соединение совместно в одну вытяжную часть 4 и более стояков. Тогда диаметр сборной вентиляции и вытяжки должен соответствовать диаметру самого громадного отвода в объединяемой группе.
4. При прокладке сборной вентиляции направляться выполнять уклон для стока конденсата.
5. На неотапливаемых чердаках вентканал направляться теплоизолировать, его цена наряду с этим только мало увеличиться.

Канализационный вентканал выводите через вентиляционную шахту дома либо крышу.

Наряду с этим высота от:

• плоской неиспользуемой крыши – 200 мм;
• скатной кровли – 200 мм;
• обреза сборной шахты – 100 мм;
• раскрывающихся балконов и окон – от четырех метров;
• эксплуатируемой кровли, в случае если было объединено 4 трубы – 3 м.

Разрешается кроме этого в дачных зданиях делать невентилируемые сточные стояки. Но должно соблюдаться условие – нужно обеспечить вентиляцией наружные сети канализации (к примеру, септик).

Решаем проблему

В случае если имеется возможность объединить в одну сеть вентиляцию канализации с отводами сантехприборов	Выведите вентиляционный колпак на крышу дома. Следите, дабы высота вентканала и протяженность по горизонтали от водяного затвора унитаза до вентстояка не превысила 6м. Установите личный вентиляционный выход либо вакуумный клапан на каждом сантехприборе, в то время, когда унитаз удален от вентиляции при диаметре трубопровода: 110 мм — от шести метров; 50 мм — от 3,5 м; 32 мм — от 1,5 м.
В случае если вентиляции канализационной сети удалена от отводов сантехприборов	Установите вентиляционный отвод у каждого сантехприбора. До водяного затвора должно быть не более 1,5 м. Вентиляционный отвод направляться расположить выше любого колена в системе на 300 мм и более. Подключите вентотвод к неспециализированной вентиляции, выходящей на крышу.

Неполадки:

• если не функционирует либо не хорошо работает вентиляция канализации, значит, у системы нет соответствующего уклона.
• неприятный запах все равно попадает в помещение – не верно подобран диаметр отводов сантехнических устройств.

Как обойтись без вентиляции сточной системы

Перед тем как ответить на данный вопрос, направляться выяснить, что же есть основным элементом вентиляционной системы канализации. Это – фановая труба, употребляющаяся для соединения стояка с вентканалом. Если она будет отсутствовать, вам скоро нужно будет столкнуться с выводом неприятных запахов из дома.

Существующие строительные нормативы для зданий и частных домов не выше 2-х этажей допускают применение канализационных систем без монтажа фановой трубы. Это разъясняется малым объемом одномоментных сбросов сточных вод.

В случае если же установленные в доме сантехустройства срабатывают не в один момент, перекрытия сточного коллектора не происходит. В также время обстановка может радикально поменяться, в то время, когда они все сработают в один момент.

Для определения возможного большого разового сброса стоков в канализацию, направляться учесть их количество от каждого сантехустройства, расположенного в здании.

Существуют определенные нормативы данной величины, представленные ниже:

• унитаз и биде – по 10 л;
• мойка – 20 л;
• стиральная и посудомоечная машины – по 50 л;
• душевая кабина – 100 л;
• простая ванна – 220 л;
• угловая ванна и джакузи – по 450 л.

В этом случае пиковая величина составит 1360 л.

Вентиляция в обязательном порядке должна быть установлена, независимо от разового сброса канализационных стоков, в то время, когда:

• стояки домашней канализации имеют O 50 мм либо меньше;
• в доме 2 и более этажей, с установленными на каждом системами водоснабжения и канализации;
• на прилегающем к дому участке либо в нем самом имеется бассейн, купель либо ванна громадных размеров.

Проектировка системы

При составлении проекта вентиляционной системы нужно принимать во внимание анаэробные явления, происходящие внутри септика и требующие притока кислорода. Появление неприятного запаха может быть связанным с одним из следующих процессов:

• брожением скапливающегося на дне отстойника ила;
• образования особых бактерий, выполняющих функцию катализатора процессов разложения;
• появления колонии аэробных микроорганизмов, которые проникают в емкость по каналу почвенной доочистки.

В септике воздушные слои перемешиваются естественным путем, согласно законам физики – холодный воздух опускается вниз, а теплый поднимается вверх. В это же время создается перепад давления снаружи/внутри канализации по причине разницы в температуре отходов и воздуха снаружи. Именно этот перепад давления дает возможность объединения вентиляции доочистки с вентиляционным стояком, который выводится на крышу здания.

И если совместить эти элементы, то процесс вентилирования будет осуществляться примерно следующим образом.

1. При эксплуатации септика, в вентиляции (вне зависимости от погоды) внешний свежий воздух, который появляется вследствие естественных теплообменных процессов, будет контактировать со стоковыми испарениями.
2. Процесс теплообмена ввиду очевидных причин будет сопровождаться воздухообменом.
3. Перепад давления, который при этом образуется, поспособствует усилению воздухообменных процессов.

Обустройство канализации в бане своими руками: пошаговое руководство

Как и в случае с жилым зданием, канализация бани включает внутреннюю и внешнюю системы. Даже если в сооружении обустроена сухая парилка, потребуется отвод жидкости из душа. Система сбора воды зависит от того, каким образом монтируются полы. Схема канализации заносится в проект бани еще на этапе разработки и закладывается в начальной стадии строительства еще до того, как обустраиваются полы.

Если предполагается монтаж деревянных полов из досок, то элементы могут укладываться вплотную или с небольшими зазорами. Если покрытие устанавливается плотно, полы формируются с уклоном от одной стены к другой. Далее, следует найти самую нижнюю точку у стены и оставить в этом месте щель, где будет впоследствии установлен желоб (тоже с уклоном). В самой нижней точке его размещения выполняется соединение с канализационной выводящей стоки трубой.

Если деревянный настил будет делаться со щелями, между досками нужно оставить небольшие зазоры (5 мм). Под полом делается бетонное основание с уклоном к центральной части помещения. В этой зоне будет монтироваться желоб и канализационная труба. Вместо основы из бетона можно поверх утепленного пола уложить металлические поддоны под деревянным настилом. Если полы наливные или кафельные, в нижней точке уклона выполняется монтаж водоприемного трапа, который отводит стоки в трубу.

Использование септиков для стоков из бани

Пошаговое руководство по строительству канализации в бане своими руками

Для монтажа канализационных труб нужно сформировать канавы с уклоном 2 см на 1 м. Их глубина – 50-60 см. На дне этих траншей следует сделать подушку. Для этого насыпается слой песка толщиной 15 см и тщательно утрамбовывается. При этом не стоит забывать об уклоне.

Далее, выполняется монтаж канализационной магистрали. Полипропиленовые трубы диаметром 100 мм укладываются в траншеи. При необходимости обустраивается канализационный стояк. Его нужно зафиксировать на стене с помощью хомутов. Обязательно следует организовать вентиляцию. Когда система готова, выполняется монтаж напольного покрытия одним из рассмотренных ранее способов.

По завершении всех работ предусмотренные проектом трапы и решетки подсоединяются к системе в установленных местах. В зоне, где водоприемник соединяется с выводящей трубой желательно установить сифон. Он будет препятствовать проникновению запахов из канализации обратно в помещение. Чаще всего трапы комплектуются встроенными гидрозатворами.

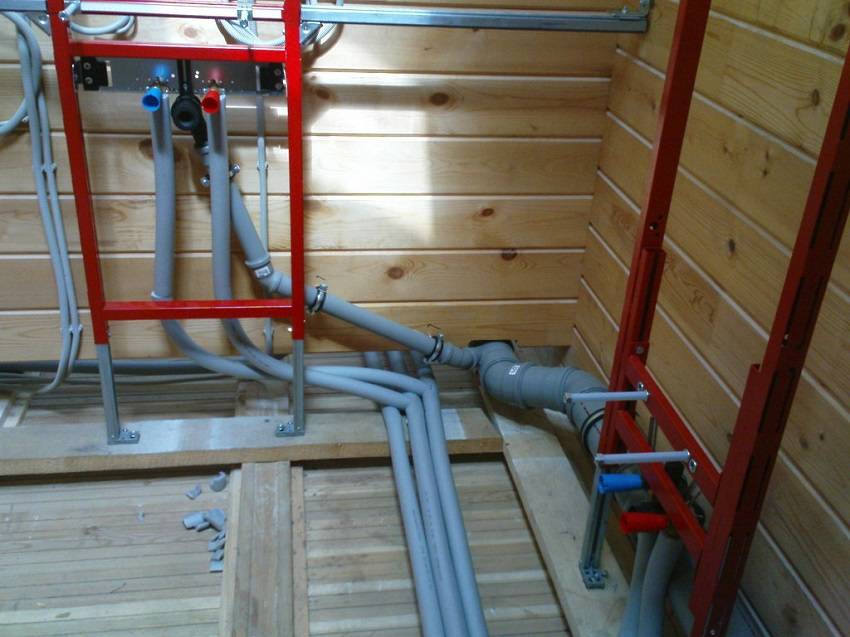

Канализационные трубы в бане

В продаже можно найти желоба, изготовленные из асбестоцемента, пластика или чугуна. Не рекомендуется использовать изделия из древесины и стали, т.к. они быстро разрушаются под влиянием влаги. Минимально допустимый диаметр желоба составляет 5 см. Если проектом предусмотрено наличие унитаза или другого санитарного оборудования, выполняется его установка и подключение. На этом работы по организации внутренней канализации заканчиваются. Внешняя система выполняется способом, описанным ранее, и может представлять собой септик или дренажный колодец.

Строительство канализации в частном доме: схема вентиляции в бане

Воздухообмен в бане может быть организован различными способами. Каждый из них имеет свои особенности и преимущества. Изучив специфику каждого метода, можно подобрать самый лучший вариант для бани.

Первый способ предполагает создание отверстия, предназначенного для подачи свежего воздуха. Его следует расположить за печью-каменкой на высоте 0,5 м от уровня пола. Отработанный воздух будет выводиться через отверстие с противоположной стороны. Его необходимо разместить на высоте 0,3 м от пола. Чтобы усилить перемещение воздушных потоков на выходном отверстии нужно установить вытяжной вентилятор. Все отверстия закрываются решетками.

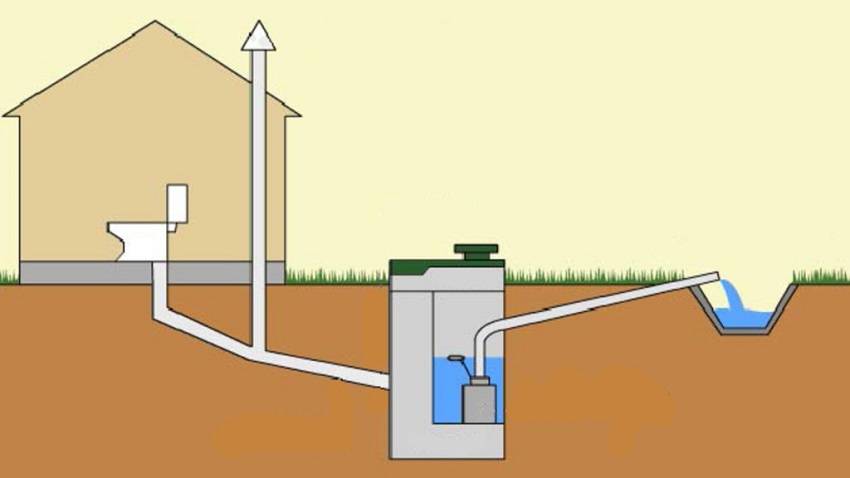

Схема канализации для туалета в бане с септиком и вентиляцией

Второй способ подразумевает размещение обоих отверстий в одной плоскости. В этом случае работы будут затрагивать стену противоположную той, где находится печь. Втяжной канал размещается на высоте 0,3 м от уровня пола, на аналогичном расстоянии от потолка нужно выполнить вытяжное отверстие и установить в нем вентилятор. Каналы закрываются решетками.

Третий метод подходит для напольных покрытий, где доски уложены с зазорами для отвода жидкости. Входное отверстие делается на высоте 0,3 м от пола на стене за печкой. В этом случае не потребуется монтаж выходного канала, поскольку отработанный воздух будет выходить через щели между досками.

Как проверить

При покупке существующего загородного дома или коттеджа можно легко проверить и убедиться присутствует ли фановая труба в канализационной системе. Так, если резко спустить воду из унитаза, то она в результате этого не должна исчезнуть из выше расположенных гидрозатворов сантехнических приборов. А вот характерное появление хлюпающих звуков в сифонах моек и ванной приводит к выводу, что не все в порядке с устройством канализации в доме и это может привести в дальнейшем к появлению неприятных запахов в помещениях.

Для проверки наличия фановой трубы в системе канализации дома нужно спустить воду из унитаза

Выход сквозь кровлю

Для проектов частных домов иногда допустимо внедрять схему установки вентиляционного стояка канализации, при которой верхний срез трубопровода остаётся в области чердачного помещения. Но в таком варианте чердак должен иметь конструкцию активно вентилируемого помещения, что для проектов частного домостроения редкость. Поэтому актуальной остаётся схема с протяжкой трубы вентиляции канализации сквозь крышу строения.

Это одна из популярных и распространённых схем установки концевой части линии для вентиляции канализации. Лёгкая и простая реализации решения, благодаря использованию эластичного переходника

Вывод сквозь кровлю обычно реализуют по следующему плану:

1. Вентиляционный стояк заканчивают на чердаке.
2. На кровле устанавливают трубу-концевик.
3. Соединяют гофрой верхний срез стояка с нижним срезом концевика.

Монтаж трубы-концевика на крыше удобно и просто выполнить с помощью эластичного полимерного переходника. Этот прочный долговечный элемент имеет круглую форму (есть также квадратные), а за счёт ступенчатого изменения диаметров прохода его легко подогнать к трубе конкретного сечения. Нужно только срезать лишнюю часть материала переходника по линии требуемого диаметра.

Труба-концевик, оснащённая переходником, вставляется в проходное отверстие, предварительно проделанное в расчётном месте кровельного покрытия. Нижняя манжета эластичного переходника по всей окружности её примыкания обрабатывается герметиком. Далее с помощью металлического фланца и винтов манжету плотно скрепляют с поверхностью кровли.

С целью усиления эффективности естественной тяги на верхнюю концевую часть фанового стояка дополнительно ставят дефлектор.

Дефлектор вентиляционный – устройство, способное усиливать тягу воздуха за счёт ярко выраженных аэродинамических свойств конструкции. Принцип действия таких устройств построен на эффекте Бернулли, когда скорость движения воздушных масс прямо пропорциональна изменению поперечного сечения канала.

Для схем вентиляции канализации частных домов часто применяют статичные (неподвижные) дефлекторы. Реже, но тоже используются ротационные (вращающиеся) дефлекторы. Это, казалось бы, простое устройство играет значимую роль в работе вентиляции системы домашней канализации. По разным подсчётам, дефлектор даёт прирост усиления тяги на 20-30%.

Частые ошибки, которых лучше избежать

Чтобы не загубить всю систему, в процессе ее монтажа помните о важных деталях.

Например, обеспечивая уклон трубопровода, нужно помнить о соотношениях, потому что недостаточной или излишне большой его величиной можно спровоцировать частые засоры.

Правильно определяйте угол наклона фановой трубы

Вы обеспечите долгий срок службы своей канализации, если будете использовать трубы по назначению, а именно наружные устанавливать на улице, а внутренние – в доме.

И последнее, если отсутствует стояк, то вентиляция обеспечивается забором чистого воздуха из труб септика, а выведение грязного – через вентиляционный канал, выведенный на крышу.

Материалы и монтаж канализационной вентиляции. Вакуумные клапаны вентиляции

Перейдем к рассмотрению раздела: материалы и монтаж канализационной вентиляции

С учетом выходов возможны две схемы вентиляции канализации

частного дома:

• Неизолированная.
• Утепленная либо изолированная;

Первый вариант широко используется в местностях с суровым климатом. Герметично соединяются между собой, легко монтируются, в частных домах для вентиляции канализации

используют ПВХ-трубы, которые недороги. От 5 см в 1-этажном доме и от 11 см в 2-х и более, диаметр сечения фановой трубы следует подбирать больше либо равным сечению стояка.

<-

Диаметр утепленного стояка на выходе около 16 см. Диаметр труб для вентиляции канализации

в многоквартирном доме и коттедже для:

• кухонных моек, душевых кабин, ванн – 5 см;
• стояков 6,5 – 7,5 см.
• подводки к раковинам либо биде 3 – 4,5 см;
• унитазов 11 см;

Вентиляция

канализации в многоквартирных домах, соединяющая 2 и более стояков, выполняется из ПВХ-труб до 20 см диаметром. Для соединения коллекторов и колодцев используются трубы еще больших сечений.

Теперь давайте рассмотрим более детально вакуумные клапаны вентиляции

<-

внутренний канализационный клапан

Клапаны используют в качестве альтернативы либо дополнения фановой трубе. Это выход, в случае если дом уже построен, но предусмотрена.

_

Альтернатива

— ситуация, в который надлежит произвести выбор одной из двух исключающих друг друга возможностей (эти возможности также нередко называются А.). В логике А. иногда называют высказывание вида «А» или «В».

Клапаны вентиляции не должны обмерзать, как правило их устанавливают на чердаке.В стояке разряжается воздух, мембрана отодвигается и запускает воздух внутрь канализационной системы, когда сливается вода. Механизм действия вентиляционного клапана для канализации

очень прост.просвет его герметично прикрыт мембраной, удерживаемой слабой пружинкой.Клапан автоматически закрывается, давление в трубе выравнивается. Таким образом как видим, открыт клапан лишь тогда, когда нужно запустить воздух из помещения в трубы.

Определенные владельцы предпочитают устанавливать вакуумный клапан для вентиляции канализации непосредственно в ванной комнате либо туалете

При данных обстоятельствах немаловажно обеспечить доступ к нему для контроля

Клапан должен находиться выше пола на 30 – 35 см. Клапан для вентиляции системы канализации

можно собрать собственными силами. Материалы и инструменты:

• саморез на 45 мм;
• полиэтиленовая крышка для стеклянной банки;
• небольшой листок тонкого поролона;
• пружинка от авторучки;
• клей;
• концевой тройник;
• шило.

_

Материалы

— собирательный термин, обозначающий разнообразные вещественные элементы производства, используемые главным образом в качестве предметов труда, – сырье, основные и вспомогательные материалы, топливо, энергия, покупные изделия и полуфабрикаты, спецодежда, запасные части для ремонта, инструменты и малоценные и быстроизнашивающиеся предметы.

• Из поролона вырезаем окружность чуть большего диаметра и приклеиваем к кружку из пластика, вытащив саморез;
• Теперь саморез выкручиваем и собираем готовый клапан.
• В центр вкручиваем саморез, из крышки вырезаем окружность диаметром 50 мм;
• Пробиваем шилом отверстие и вставляем саморез, в концевом тройнике проделываем отверстия диаметром 5 мм с промежутками 25 мм;

В случае если клапан собран правильно, воздух, вдуваемый в отверстия, будет проходить свободно. Ширина щели регулируются саморезом.

К сожалению, вакуумный клапан может лишь в некоторой мере заменить полноценную систему вентиляции.

Через определенное время он может засориться либо сломаться. И абсолютно бесполезны клапаны при пересыхании гидрозатворов.

Фановая труба предупреждает всасывание гидрозатворов из сифонов в трубы и очень эффективно предотвращает появление запаха канализации

.Характерное для душевых и трапов, уменьшает зловоние и при пересыхании водяных затворов.

Сливное сантехническое оборудование обязательно должно содержать гидрозатвор. Даже при грамотном устройстве вентиляции частного дома часть неприятных запахов может проникать через сливы без гидрозатвора.

Из чего состоит вентиляционная система септика?

В канализационном колодце из бетонных (или пластиковых) колец нужно устанавливать такие элементы:

1. Труба для подачи свежего воздуха. Проводится с улицы непосредственно в камеру захвата стоков. Ее необходимо монтировать для подпитки бактерий-аэробов кислородом, так как без него они попросту погибнут (в отличие от анаэробов, для которых кислород губителен).
2. Труба для выведения скоплений газов, образующихся при переработке бытовых отходов бактериями. Это по сути вытяжка, которая обеспечивает отвод метана, сероводорода, различных фосфорных соединений, которые вредны и для самой конструкции, и для людей или животных на участке.

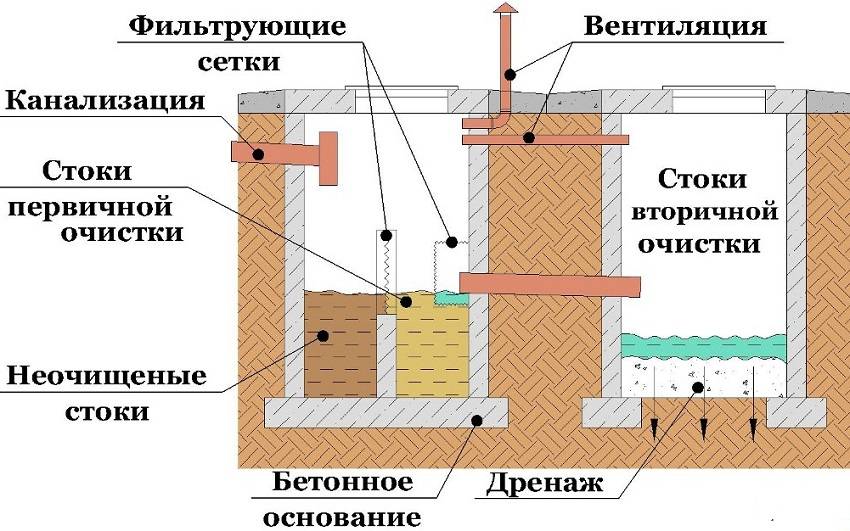

Схема вентиляционной системы септика Это обязательные конструкционные элементы системы. Дополнительно вытяжной воздуховод может комплектоваться вентилятором, чтобы создавать более стабильную и сильную тягу. По факту такое решение является не обязательным: воздухообмен будет достаточным, если правильно смонтировать естественную систему.

Принцип работы

Схема работы системы достаточно проста, поэтапно ее можно описать так:

1. В канализационную систему дома врезается фановый стояк или фановый клапан. Через них в канализационную трубу подсасывается воздух при смыве (воды в ванной, на кухне, от стиральной машины, при сливе унитаза, и так далее). Это необходимо, чтобы не создавать вакуум внутри системы, который будет высасывать гидрозатворы.
2. Вместе с бытовыми отходами воздух от сантехнической точки (ванной, душевой кабины, раковины, унитаза) попадает в центральную трубу канализации, которая проходит от дома до септика.
3. Через трубу бытовые отходы выводятся в канализационный колодец, где в итоге и оседает большая фракция стоков. Постепенно происходит заполнение камеры кислородом (воздухом).
4. Через внутренние каналы (они монтируются выше уровня воды) воздух попадает в следующие резервуары.
5. Внутри резервуаров происходит подпитка бактерий стоками и кислородом. Получается, что в каждой камере поочередно воздух загрязняется.
6. В последнем по счету резервуаре монтируется вытяжная труба, которая выводится на улицу. Именно через нее загрязненный воздух выходит наружу.

Как обустроить вентсистему, если в доме нет фанового стояка или клапана?

Некоторые дома могут строиться без установки фанового стояка или клапана. Такое допускается, если это, к примеру, небольшая постройка, в которой сантехническими точками не пользуются одновременно (к примеру, одновременно не принимают душ и не включают стиральную машинку). В этом случае в канализационной системе не создается слишком сильного разрежения, и она не будет засасывать гидрозатворы.

Но в этом случае внутрь септика не будет и поступать воздух, поэтому нужно будет организовывать его приток другим способом. Для этого нужно в отрезок канализационной трубы, пролегающий по улице от дома до септика, врезать вертикальный отвод вверх. Его нужно выводить над поверхностью земли, на высоту минимум в 50 см. В этом случае идущие под давлением стоки будут подсасывать через нее воздух с улицы.

Главные правила проектирования и монтажа вентсистемы

Организуя такую систему, следует соблюдать следующие правила:

1. Трубопровод для канализации следует ставить таких размеров, чтобы в диаметре он был на 30% больше, чем предполагаемый объем стоков. В том числе это требуется для защиты от появления вакуумной пробки при смыве, а также для улучшения притока воздушных масс.
2. Для нормального притока воздуха конец фанового стояка необходимо выводить через крышу здания. При этом стояк должен быть прямым, иначе возможно сопротивление воздуху и нарушение его циркуляции. В принципе вывод фановой трубы в атмосферу не обязателен: ее можно вывести и на чердак. Как вариант, вместо нее можно установить и фановый клапан, который не нужно будет никуда выводить: подсасывать воздух он будет прямо из санузла, в котором установлен.
3. Для защиты канала от различного сора, насекомых и грызунов необходимо смонтировать сетку и поставить защитный зонтик.
4. Проход воздушных масс из одной бетонной емкости в другие осуществляется через трубы между ними. Поэтому эти трубы должны иметь достаточно большой диаметр, чтобы не забиваться.
5. Самые распространенные в малоэтажном строительстве диаметры для труб (используемых для вентиляции): 50, 110 и 125 мм.

Варианты обустройства вентиляции

Вентиляция канализации в частном доме должна обустраиваться вне зависимости от того, сколько этажей и приборов сантехники в здании. В этом вопросе важным правилом является разработка схемы.

Провести вентиляцию можно двумя способами:

• Применить в работе фановые трубы;
• Использовать вакуумные клапаны.

Определение основных деталей должно начинаться с понимания того, что действующие правила строительства содержат несколько условий, которые указывают на использование в работе только фановых труб. К указанным условиям относятся:

• Количество этажей в здании от двух и большее, при этом точки слива будут размещаться выше первого этажа.
• Параметр внутренней окружности труб стояка превышает 50 сантиметров.

Помимо уже указанных преимуществ, вентиляция канализации из фановых труб поспособствует нормальному функционированию сточной системы, так как в таком устройстве пересыхание сифона представляет меньшую опасность.

Ситуация с пропаданием воды встречается часто. Особенно в загородных домах, где сантехника используется по назначению несколько месяцев в году. В таком случае гидрозатвор пересыхает. Вентиляционная отдушина канализации помогает тёплому воздуху подниматься вверх и выходит через трубу. Когда сифон пересыхает и перестаёт выполнять работу по недопущению распространения в помещении аромата, а в системе не обустроена вентиляция канализационного стояка, то запах очень быстро распространиться по дому.
