Приточная и вытяжная вентиляция газового котла при установке

Монтаж вытяжки для котла

Для устройства принудительной вытяжки для газового котла понадобится:

• вентилятор с обратным клапаном,
• решетка для вентиляционного отверстия,
• воздуховод из ПВХ.

Можно обойтись и вентилятором без обратного клапана, но это снизит уровень безопасности в помещении. Воздуховод подбирается с учетом диаметра вентилятора.

Последовательность работ:

1. Разметка места для воздуховода.
2. Высверливание перфоратором отверстия.
3. Вставка ПВХ трубы в пробитое отверстие.
4. Заделка монтажной пеной щелей между стеной и трубой.
5. Установка вентилятора.
6. Монтаж вентиляционной решетки.

При пробивке отверстия под воздуховод необходимо учесть диаметр трубы и прибавить к нему 1 см, чтобы без проблем вставить воздуховод, а щели, которые при этом образуются можно быстро заделать монтажной пеной.

Требования газовщиков к котельной в частном деревянном доме и иным постройкам при проектировании

Теперь сформируем список того, что в обязательном порядке потребуют при проверке. Сразу поясним, что если бойлерная уже действующая и активно эксплуатируется, а ошибки были выявлены во время проверки, это грозит серьезным штрафом. Кроме того, создается серьезная опасность для жизнедеятельности жильцов и нарушается пожарная безопасность.

Итак, на этапе создания проекта необходимо обратить внимание на следующие аспекты:

• Размеры зоны. Указанные требования действуют для любого типа построек: дерево, кирпич, шлакоблок (всегда 15 М3). Меньше не допускается, а вот увеличение возможно. Причем если котел будет особо крупный, больше стандартного или Вы планируете разместить сразу два устройства, то комната должна быть соответствующей величины;

• Максимальный предел количественного фактора оборудования. Это относится именно к бойлеру. Не больше двух одновременно, иначе понадобится вторая пристройка;

• Наличие проходов. Один на улицу, один в помещение. Объединить их в виде какого-то открытого коридора нельзя. Если есть отдельная котельная в частном доме, требования всегда четко одинаковые – вход и выход;

• Двери не должны блокировать друг друга, а также обязаны открываться наружу;

• Огнеупорное покрытие при отделке поверхности (особенно стен). Не допускается использование горючих материалов. То есть, обычными бумажными обоями оклеить явно не получится. Как и закрыть всю поверхность необработанной вагонкой;

• Функционирующий счетчик. Прибор должен всегда демонстрировать актуальную информацию;

• Возможность наладки. А значит, доступ ко всем частям устройства в любой момент времени. Захламлять пространство запрещено, если с какой-то стороны к аппарату нельзя подойти – это нарушение;

• Наличие окон, которые имеют механизм для простого открывания. А также форточку, которую желательно держать открытой;

• Дымоход, если он требуется по эксплуатационным нормам. А также корректно сконструированный вывод. Не всегда позволен вывод через стену, к примеру;

• Наличие правильно построенной вентиляции. В зависимости от типа бойлерной понадобится естественная или принудительная.

Главный аспект – это габариты. Ведь размер помещения для газовой котельной в частном доме, требования СНиП, минимальная площадь – это проверяется в первую очередь. Укладываемся в 15 кубов.

Часто забывают, что вес бойлера тоже имеет значение. Если он превосходит 200 кг, то уже считается слишком тяжелым для пола. Для него формируется отдельный фундамент, на котором его и положено располагать. Взвешивать его не будут, конечно, но для любой марки указаны весовые параметры, в том числе, при заполненном водой режиме во время эксплуатации. Учтите, что 200 кг – это совокупный вес, а не просто 200 литров максимальной загрузки.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

• естественная;
• принудительная.

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.

Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Принудительная вентиляция

Если параметры естественной вытяжки не удовлетворяют требования, указанные в инструкции по эксплуатации котла, можно воспользоваться оборудованием, оснащенным нагнетательным вентилятором. В большинстве случаев на газовые котлы устанавливаются канальные вентиляторы. Поступление воздуха в камеру сгорания осуществляется посредством работы вентилятора. Работающий нагнетатель создает область низкого давления, за счет чего воздух всасывается внутрь помещения.

Для котлов большой мощности с высокой интенсивностью горения и образованием большого объёма вредных веществ, необходимо устройство принудительной вентиляции. Рассчитать производительность принудительной вентиляции газового котла, устанавливаемого в частном доме, достаточно просто. Рассмотрим конкретный пример.

Габариты помещения котельной:

• длина – 3,0 м;
• ширина – 2,0 м;
• высота – 2,2 м.

Перемножением параметров определяем объём помещения:

3м х м2 х 2,2м = 13,2 м куб. Округляем вверх до целых единиц, получаем 14,0 м куб.

За час воздух в котельной должен смениться трижды, поэтому:

14,0 х 3 = 42 м куб. То есть, вытяжной вентилятор в идеальных условиях должен быть мощностью 42 м куб/час. Но часть мощности будет затрачена на преодоление сопротивления при прохождении дымохода, поэтому к полученной величине следует добавить 40%:

42 х 1,4 = 58,8 (м куб/час).

Округляем значение вверх до десятков и получаем окончательную величину в 60 м куб/час.

Следует знать, что интенсивность приточной вентиляции

Вентиляция в котельной с газовым котлом

Для газового оборудования в нормативных документах указывается минимальная кратность воздухообмена 3 раза за 1 час. Но фактически учитывают конструкцию, устройство и характеристики модели. Если горелка открытого типа, рассчитывают объем потребляемого кислорода. Для генерации 1 кВт тепловой энергии необходимо 0,12 м³ газа. Для оборудования мощность 24 кВт этот показатель составит 2,88 м³. Средний расход кислорода в 10 раз больше, 28,8 м³ в час.

Эффективная вентиляция газовой котельной делается по таким правилам:

• Приточный патрубок для подачи устанавливается в нижней части стены напротив отопительного устройства.
• Вытяжной монтируется выше камеры сгорания.
• В приточном устанавливается обратный клапан для исключения изменения направления воздушного потока.
• Вытяжка для газового котла в частном доме большего диаметра, чем каналы.

Последнее необходимо для распределения потока от приточного вентканала между вытяжным отверстием и дымоходом отопительной установки. Иначе в камере сгорания будет создаваться меньшее давление, что приведет к снижению мощности. Читайте все о системах дымоудаления здесь.

Схема размещения элементов вентиляции и окон в котельной

Расход воздуха равняется объему поступающего

Это важно для принудительной конвекции. Иначе будет создаваться избыточное или пониженное давление в помещении.

Для твердотопливного котла

Особенность работы твердотопливного теплоснабжения заключается в периодическом попадании продуктов сгорания в помещение. Это происходит во время загрузки топлива, чистки от золы. Поэтому для отопления с твердотопливным котлом увеличивают кратность обмена воздуха на 10-15 % по сравнению с работающим на газе.

Что следует учитывать:

• Выходной канала циркуляции устанавливается вертикально в потолке над зоной образования сажи.
• Минимальное расстояние между ним и дымоходом – 0,5 м.
• Защита от обратной тяги в дымоходе. Необходимо периодически чистить его от сажи, проверять целостность.

Для искусственной конвекции воздуха устанавливают стандартные вентиляторы. Их мощность обеспечивает приток, равный сумме расхода вытяжного канала и дымохода.

Длина вертикального элемента для конвекционного движения воздушных масс должна быть не менее 3 метра. Входной патрубок находится над топкой и зольником.

Автоматизация вентиляции котельной

Вентиляция котельной может быть автоматизирована для повышения безопасности людей, находящихся в котельной.

За это:

1. Выберите вентилятор с дистанционным или настенным регулированием скорости, запасом мощности (чем больше запас, тем лучше) и несколькими скоростями. Дистанционное управление должно быть установлено на входе в котельную. Если в помещении увеличивается концентрация окиси углерода или природного газа, то максимальная скорость извлечения может быть активирована дистанционно. Вентиляторы с дистанционным управлением стоят в среднем на 10-20% дороже, чем “обычные”.
2. В котельной установить газоанализатор – устройство, которое измеряет концентрацию газа и выдает сигнал о его превышении. Средняя стоимость простой домашней модели составляет 3000-6000 рублей.
3. Выберите котлы с функциями безопасности: датчик контроля пламени и датчик всасывания. Они автоматически отключают котел, если горелки гаснут или если тяга в дымовой трубе слишком низкая. В средней и высокой ценовой категории эти датчики устанавливаются практически во всех моделях.

Для безопасности лучше следовать всем правилам.

Принцип работы

Принцип работы канальной приточной вентиляции

Оборудование представляет собой установку вытяжной или приточной вентиляции для обработки воздушных потоков и подачи его в помещение котельной. Устройство является компонентом системы отопления и часто подключается к центральной трубе. Воздух поступает напрямую с улицы или через магистраль воздуховодов. Сложная система состоит из металлических коробов или труб, между которыми монтируются функциональные приборы. Наружные элементы защищаются от атмосферного действия.

• Вентилятор с двухфазным электрическим двигателем подает воздух в котельную или в общую воздуховодную магистраль.
• Фильтры очищают воздух, используются грубые виды или способ электростатического осадкообразования. Грубые элементы ставятся перед тонкими фильтрами, защищают их от поломки и легко заменяются.
• Нагревательные или охладительные приборы изменяют температуру поступающего потока. Применяется тепловые насосы, электронагреватели или испарители.

Балансировочные устройства, амортизация и шумоизоляция в системе устраняют вибрацию и снижают звучание при работе. Колебания изолируются и гасятся препятствиями, а вентилятор ставится на опоры из пружин.

Роль вентиляции в помещении с газовым котлом

Процесс сжигания топлива в газовом котле происходит при активном участии кислорода из воздуха. Поэтому его содержание в котельной быстро уменьшается, сжигание газа становится неполным, что вызывает более активное сажеобразование на стенах дымохода, и помещение становится душным. Благополучие человека в таких условиях может быстро ухудшаться вплоть до потери сознания.

Для предотвращения этого в каждом помещении, оборудованном газовыми приборами, должна быть установлена система вентиляции. Это позволяет постоянно обновлять помещение, подавая свежий воздух снаружи и удаляя загрязненный.

Плюсы и минусы двух систем

Естественная вентиляция

Для оборудования такой вытяжки самостоятельно не нужно особых навыков, при этом она обладает целым рядом достоинств:

1. Отсутствие механизмов делает такой воздухообмен надежным и долговечным.
2. Нет необходимости тратиться на приобретение приборов.
3. Простота в работе.
4. Бесшумность в момент эксплуатации.

В свое время такая вытяжка вполне отвечала своим требованиям, но с появлением нового газового оборудования, взгляд на это поменялся.

При этом обнаружились следующие существенные недостатки:

• Зависимость оптимальной циркуляции воздуха от времени года и климатических условий.
• Невозможность регулирования воздушного потока.
• Проникновение посторонних частиц через систему.

Рекомендуем ознакомиться: Можно ли использовать канализационные трубы для вентиляции

А также при понижении поступления воздуха появляется вероятность повышения влажности в помещении.

Искусственная вентиляция

Искусственная вытяжка является лучшим вариантом при устройстве газовых котельных, так как:

Есть возможность самостоятельной регулировки подачи воздуха.
Важность данной вентиляции в закрытых помещениях.
Приятный микроклимат в комнате.
Возможность регулирования воздухообмена с помощью пульта.
Независимость от погодных условий.

Если в доме котел с коаксиальным выводом, то встроенный вентилятор в нем автоматически создает благоприятную атмосферу для проживания человека.

Единственным недостатком такой системы можно признать довольно высокую стоимость этой установки.

Виды вентиляции

Вентиляция в помещении, где установлен газовый котел, бывает двух видов:

1. Естественная.
2. Принудительная (искусственная).

При естественной вытяжке воздух циркулирует в котельной без использования дополнительных приспособлений, при организации принудительной вентиляции для притока воздушной массы устанавливаются нагнетающие воздушные потоки вентиляторы.

В отверстие продуха вставляют обрезок пластиковой трубы с подходящим диаметром и закрывают вентиляционное отверстие решеткой, предотвращающей попадание в помещение грязи, птиц и мышей.

На этом устройство естественной вентиляции не заканчивается. Со стороны котельной на патрубок устанавливают обратный клапан, главная задача которого – это предотвращение тяги воздуха на улицу. Продух пробивают в стене вблизи котла, так воздух будет быстрее попадать в топку и способствовать горению топлива.

Также желательно установить над вентиляционным каналом со стороны улицы защитный козырек, который будет защищать от дождя и предотвратит попадание в помещение дождевой воды.

При организации принудительной вентиляции в вентканал устанавливают вентилятор. Мощность вентилятора зависит от сечения канала, размера помещения и особенностей газового оборудования

Также при выборе вентилятора принимают во внимание длину, конфигурацию воздуховода и количество изгибов отводящего канала

Допускается установка принудительной вентиляции только на отток или приток воздуха, но оптимальный вариант – это вентилятор, которые работает в двух режимах.

Коаксиальный дымоход как элемент вентиляции

Благодаря своей конструкции коаксиальные дымоходы пользуются вполне обоснованной популярностью. Их собирают по схеме «труба в трубе», что позволяет выполнять сразу две необходимые для газового оборудования функции: вывод продуктов горения наружу и подачу воздуха для обеспечения процесса горения.

Коаксиальные дымоходы делятся на два вида: горизонтально и вертикально расположенные. Первые устанавливают в стену, вторые выводят через перекрытие на чердак, затем на кровлю. Вертикальная система отвода газов длиннее, дороже, сложнее в монтаже и требует установки конденсатосборника.

Единственный минус оборудования – риск замерзания конденсата на наружной части, выведенной наружу. Проблема решается утеплением трубы минватой или другим теплоизоляционным материалом, хотя в морозы и это не спасет

Для борьбы с наледью конец трубы оснащают решетчатым оголовком.

Несколько правил правильной установки коаксиального дымохода:

• Вывод трубы рекомендуют оборудовать на высоте 2 м над землей.
• Расстояние от трубы до расположенного сверху окна – не менее 1 м.
• Сборник конденсата не обязателен, если трубу установить под наклоном 3-12° по направлению к улице.
• Выводить магистраль в соседнее помещение запрещено.

Если рядом с выходом дымохода расположена газовая труба, расстояние между ними должно быть 0,2 м или более.

Стандартная комплектация горизонтального оборудования состоит из трубы, колена для подключения к котлу, переходников, декоративных накладок, обжимных колец, крепежных болтов.

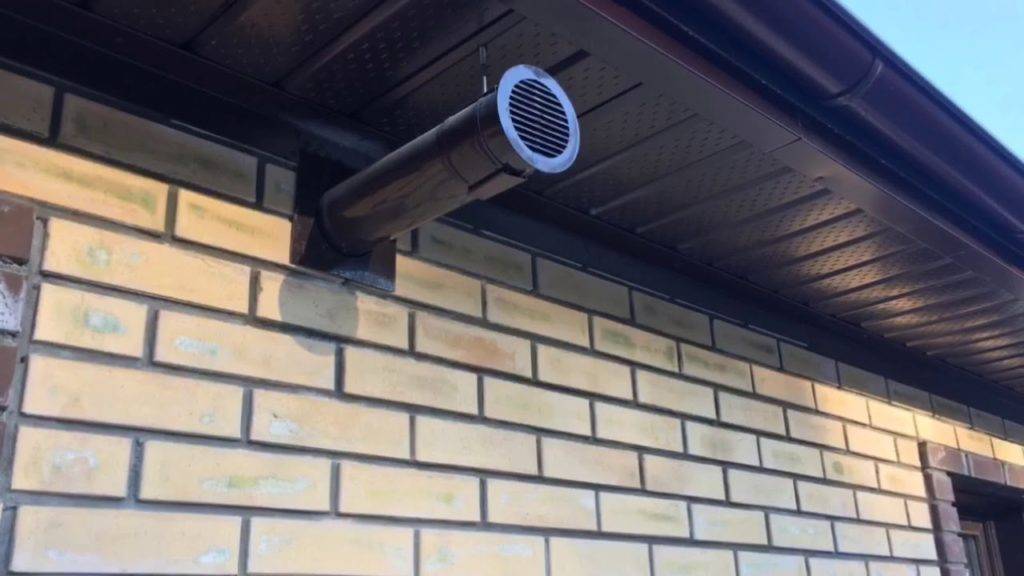

Пример монтажа горизонтального коаксиального дымохода, выходящего наружу через стену:

Галерея изображений

Фото из

Шаг 2 – монтаж дымохода в гильзу

Шаг 3 – соединительное металлическое кольцо

Шаг 5 – пластиковый элемент на дымоход

Шаг 6 – подключение угла к дымоходу

Шаг 7 – стяжка на манжету

Шаг 8 – декоративный элемент на внешнюю стену

Мероприятия по монтажу горизонтального коаксиального дымохода признаны наиболее легкими в плане исполнения, поэтому рекомендуются для самостоятельной установки. В конце работ проводится ввод котла в эксплуатацию и проверка герметичности подключенной трубы.

Как рассчитывается вентиляция

При расчете системы вентиляции стоит учитывать, что газовые котлы небольшой мощности (до 30 кВт), согласно законодательству, рассчитываются по несколько иной формуле, потому что ряд требований по СНиП отличается.

Итак, для естественного вентилирования помещения размерами 3 на 5 м, с высотой потолка в 3 м, нужно сначала посчитать объем: в данном случае он составит 45 м3 (перемножаем все параметры). Теперь воздухообмен: 6 (та высота, которая должна бы быть) – 3 м (наш потолок) следует умножить на коэффициент «штрафа» 0,25 и прибавить 3 метра. Получится 3,75. Теперь следует понять, каково значение циркуляции воздуха: для этого показатель воздухообмена умножается на квадратуру помещения, в примере получится 168,75 м3 – это то значение, которое нужно затем посмотреть в специальной таблице, чтобы определить диаметр воздуховода. В нашем случае это будет 225 мм.

Система отопления с газовым котлом Источник radio.enjob.ru

В случае газового котла, применяется схема 0,01м2/10кВт для приточных магистралей – то есть, если котел мощностью 30 кВт, то вентиляция котельной должна обеспечивать приток воздуха около 0,03 м3/сек, плюс, желательно заложить 30% запаса. Вытяжка же, согласно СНиП, должна быть сечением не менее 130 мм. Если отверстие приточной вентиляции не обеспечивает должного воздухообмена, то ставится принудительная приточная вентиляция.

Нормативно-правовая база РФ

Монтаж вентиляционных систем обязателен вне зависимости от типа используемого отопительного оборудования (п.9.38 СНБ 4.03.01-98). Установка отопительного и вентиляционного оборудования производится под надзором представителей газовых служб.

Если при пусковых испытаниях будут выявлены недочеты системы вентиляции и технические несоответствия проектной документации, во вводе в эксплуатацию системы отопления будет отказано.

В задачи инспектора газовой службы входит визуальный осмотр оборудования, проверка функций безопасности, управления и произведение контрольных замеров окиси углерода. При необходимости собственник помещения может потребовать у инспектора предоставить сертификаты-разрешения на работу с анемометром или СРО

Вентиляция обеспечивает постоянный интенсивный приток свежего воздуха. Функционирование вытяжных систем регламентируется рядом нормативных актов.

Законодательные акты и ГОСТы

Нормативно-правовая база, касающаяся вентиляции и кондиционирования газового оборудовании, достаточно обширна. К этим НПА относятся:

• ФЗ №384;
• Постановление Правительства №1521 об обеспечении на обязательной основе соблюдения 384-ФЗ;
• Постановление Правительства №87;
• Постановление Правительства №410 о мерах безопасности по содержанию газового оборудования;
• СНиП (II-35-76, 2.04-05);
• СанПиН 2.2.4.548-96. 2.2.4;
• Стандарты и рекомендации АВОК в области вентиляции и т.д.

Но законодательные акты могут меняться, поэтому при монтаже вентиляционного оборудования для обустройства газовой котельной следует отслеживать их последние редакции в официальных источниках.

Все стандарты и нормативы, которые будут применяться при проверке вентиляционного оборудования, можно уточнить в газовой службе своего населенного пункта

Также все вентилируемые системы в помещениях с котельным оборудованием должны соответствовать следующим ГОСТам и СП:

• ГОСТ 30434-96;
• ГОСТ 30528-97;
• ГОСТ Р ЕН 12238-2012;
• ГОСТ Р ЕН 13779-2007 о кондиционировании и вентиляции в нежилых зданиях;
• ГОСТ 30494-2011о микроклимате в жилых и общественных постройках;
• СП 7.13130.2013 о требованиях при обеспечении противопожарной безопасности;
• ГОСТ 32548-2013 (межгосударственный стандарт);
• СП 60.13330.2012 (относится к СНиП 41-01-2003) и т.д.

На основании этих нормативных актов должна составляться проектная документация. Чтобы она не противоречила официальным требованиям и стандартам, необходимо на этапе разработки проекта провести тепловые расчеты и вычислить основные параметры вытяжной системы.

Сертификация вентиляционного оборудования

При покупке устройств вытяжки и поставки свежего воздуха следует проверить их документы. На вентиляционное оборудование, реализуемое на территории РФ, в обязательном порядке оформляется декларация соответствия.

Этот документ подтверждает то, что устройства соответствуют всем актуальным требованиям Таможенного Союза, изложенным в следующих технических регламентах:

• ТР ТС 004/2011 о применяемом низковольтном оборудовании и безопасности его эксплуатации;
• ТР ТС 020/2011об электромагнитной совместимости используемой аппаратуры;
• ТР ТС 010/2012 о безопасности машин и оборудования.

Это декларирование продукции является обязательным, но помимо него производитель или импортер вентиляционного оборудование может пройти официальную процедуру добровольной сертификации на соответствие стандартам ГОСТ. Наличие такого сертификата, полученного на добровольной основе, свидетельствует о высоком качестве продукции и надежности производителя.

Добровольный сертификат соответствия на воздуховоды можно запросить при покупке вентиляционного оборудования для газовой котельной. В нем указываются все технические характеристики продукции

Но добровольная сертификация требует дополнительных капиталовложений, поэтому на ней нередко экономят. В соответствие с ФЗ №313 и Постановлениями Правительства №982 и №148 обязательная сертификация вентиляционного оборудования упразднена.

Вентиляция своими руками в частном доме

Вначале проводится анализ, определяются размеры помещения и тип вытяжки.

НА ЗАМЕТКУ! Устанавливать воздухозаборные решетки в окнах либо других проемах не рекомендуется во избежание изменения направления потоков воздуха.

Расчеты и чертеж

Прежде чем устанавливать котел и устраивать вентиляционную систему своими руками, проводятся расчеты, составляется чертеж с указанием основных узлов. Этот этап лучше доверить специалистам.

Например, при имеющемся газовом котле используется схема 0,01м²/10кВт для приточных систем. То есть если отопительное оборудование мощностью 30 кВт, то вентиляция обязана обеспечить приток воздушных масс объемом 0,03 м³/с (также рекомендуется делать запас 25-30 %).

ВАЖНО! Сама вытяжка, согласно нормам СНиП, должна быть не меньше 130 мм в сечении. В случае когда отверстие приточной вентиляции не способно обеспечивать правильного воздухообмена, монтируется принудительная конструкция

Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения. Любые помехи создают проблемы и негативно влияют на воздухообмен.

Необходимые материалы и инструменты

В основном при изготовлении воздуховодов применяют алюминий, пластмассу либо оцинкованную сталь. При автономном отоплении частного дома допускается использование канализационных труб расчетного диаметра. Также к ним дополнительно покупаются специальные муфты.

При приобретении материалов на впускной патрубок стоит взять защитную решетку и обратноклапанный переходник.

Кроме того, потребуются:

• гильзы для устройства перекрытий;
• крепежные детали, в т. ч. хомуты, саморезы;
• монтажная пена, чтобы загерметизировать образовавшиеся пустоты между перекрытиями и самими гильзами.

Из инструментов, чтобы сделать вентиляционную систему, необходимы:

• линейка либо рулетка;
• маркер, карандаш;
• пила для обработки труб;
• перфоратор с имеющимся сверлом по бетону (чтобы оборудовать отверстия в стенах);
• бензопила или ножовка по дереву (обустроить проходной канал в крыше).

Дополнительно потребуются респиратор, перчатки и защитные очки.

Монтаж вентиляции

Сначала проверяют инструмент, проводят пробную сборку вытяжки согласно схеме. Далее отмечают места, где будут располагаться крепежи в потолке и стене. Нужно учитывать, что впускное отверстие должно быть на высоте 0,25 м от уровня пола, выходное — не идти через стропила, но последние применяют в качестве площадки для крепления патрубка.

Краткое руководство, как правильно выполнить монтаж вентиляции в котельной с газовым котлом:

1. Вычистить проемы от грязевых и пылевых отложений (при необходимости).
2. Установить проходные гильзы.
3. Смонтировать сами трубы.
4. Соединить вертикальную часть и проконтролировать качество крепежа.
5. Встроить вентилятор, подключить оборудование к электроснабжению.

Чтобы проверить систему в действии, закрывают окна и двери, запускают отопление на 2-2,5 часа. Если котел работает на твердом сырье, сразу появляется тяга. В газовых модификациях к выходному проему прикладывают лист бумаги, который при верной установке остается на месте.

Для качественного функционирования системы перед каждым сезоном отопления проводятся осмотр и чистка, замена поврежденных деталей.

Виды вентиляционных систем

Циркуляция воздуха в помещении может быть естественной или принудительной. Первая используется для котлов мощностью до 30 кВт, если производитель предусматривает такую модификацию системы.

Вторая схема устанавливается в котлах большей мощности, с обширными поверхностями нагрева, несколькими контурами циркуляции и длинными длинами дымовых газов. Такая система теплоснабжения обладает большим аэродинамическим сопротивлением в пути движения газо-воздушной смеси, которое придется преодолевать дымовым газам.

Поэтому их движение может быть обеспечено только с помощью вентилятора или вытяжного вентилятора.

Естественная

Наименее эффективная и в то же время более простая система устанавливается в одноэтажных домах небольшой площади с котлами малой мощности. Часто используется для организации воздухообмена в подвалах, чердаках, подсобных помещениях и гаражах.

Воздушная масса в топочном помещении поступает через вентиляционные отверстия, оконные проемы, вентиляционные решетки в дверных створках, а отток воздуха осуществляется через вентиляционные каналы, расположенные над стенами или в подвесных потолках с выходом над крышей.

Профессионально спроектированная система вентиляции превращает весь объем воздуха в топочном помещении в свежий воздух. Для этого воздухозаборник и воздуховыпускное отверстие располагаются друг напротив друга.

Например, расположить котельную установку непосредственно на входе и выходном патрубке над котлом. Воздушные массы движутся снизу, проходят через весь топочный цех и достигают карниза. Окно можно разместить на любой стене.

Принудительная

Турбонагреватели или котлы с принудительной циркуляцией устанавливаются только в соответствии с рекомендациями производителя оборудования. Они изготавливаются с закрытой камерой сгорания, а воздух подается центробежными вентиляторами.

Для повышения эффективности работы котельного оборудования и его ремонта современные котлы устанавливают комбинированную систему подачи воздуха с использованием воздушных фильтров, подогревателя воздуха, для предварительного подогрева воздуха и вентиляторов.

В случае газовых котлов большей мощности устанавливается дополнительный вентилятор дымовых газов, который создает отрицательное давление в топке, таким образом заставляя дымовые газы протекать через дымовые трубы.

Инновационные бытовые котлы с закрытой камерой сгорания, работающие на газовом топливе, оснащены автоматикой с контролем погоды и системой безопасности.

Он настраивает режим работы в соответствии с температурой наружного воздуха и таким образом регулирует подачу газа. Эта функция должна быть отрегулирована в соответствии с количеством подаваемого в котел воздуха, чтобы обеспечить полное сгорание газа.

Для координации тепловых и аэродинамических процессов используются первичные датчики температуры нагрева воды и давления тяги в топочном пространстве.

Последствия отсутствия вентиляции

В процессе сгорания природного и баллонного голубого топлива происходит активное выделение окислов такого элемента, как углерод, а также азота, серы и чрезвычайно опасных для человека формальдегидов. Скапливание таких токсинов в воздухе вызывает чувство вялости и сонливости, провоцирует головокружение и обильное слезотечение. Поэтому абсолютно все помещения с газовым оборудованием, вне зависимости от их площади и назначения, в обязательном порядке оснащаются вентиляцией.

Правильно выбранный и грамотно установленный вентиляционный канал не только обеспечивает одновременную подачу уличного воздуха на горелку газового оборудования, но также отвечает за отвод формирующихся в процессе функционирования котла продуктов горения

При этом важно помнить, что к одному дымоходу должно подключаться не более двух единиц оборудования, работающего с применением газа. В противном случае заметно повышается риск неэффективного удаления токсичных веществ и перерасхода топлива

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Для чего нужна вытяжка?

Основной задачей, возлагаемой на вентиляционную систему в котельных частных домовладениях, является высокоэффективное удаление из пространства побочных продуктов сгорания топлива. Следует помнить, что воздействие даже небольшого количества угарного газа на человеческий организм может стать фатальным. Утечка достаточной концентрации голубого топлива взрывоопасна.

В условиях отсутствия конструкции, хорошо вентилирующей помещение, существенно снижается производительность газового оборудования, что обусловлено недостаточным притоком воздуха, обеспечивающим процесс горения топлива. Подобная ситуация часто сопровождается снижением тепловой эффективности и заметным повышением расхода магистрального или баллонного газа.

Высокомощные напольные котлы, не обеспеченные эффективной вытяжной конструкцией, могут потребовать внеплановой чистки топки. Скопление сажи вызывает сужение внутреннего диаметра воздухоотводящей системы, поэтому продукты горения не вытягиваются из помещения, а активно скапливаются в обогреваемом пространстве.

Требования, предъявляемые к вентиляции для газового котла в частном доме

Для эффективного и безопасного функционирования газового котла нужно соблюдать требования, которые предъявляются к его установке.

Прежде всего, для устройств большой мощности обязательным является отдельно стоящее помещение — котельная.

Её необходимо выделить именно по причине неспособности вентиляцией удалять отработанный воздух из жилых помещений, а также из-за взрывоопасности топлива. Это, прежде всего, относится к большим частным домам, которые отапливаются напольным котлами, оборудованными открытой камерой сгорания.

Внимание! Использование подвального помещения в качестве котельной, если котёл работает на сжиженном газе — недопустимо. Котельная располагается в отдельном строении, так как у сжиженного газа большой удельный вес и в случае утечки он накапливается и создаёт угрозу взрыва

Согласно СНиП 2.04.05. II-35, такие помещения должны быть оснащены вентиляционной системой. Работе вентиляции способствуют открывающиеся окна и отдельная постоянно открытая продушина — также указанные в списке требований. Канал вентиляции должен находиться в верхней части помещения. Его снабжают ревизионным отверстием для чистки, поскольку загрязнение воздуховода может помешать воздухообмену. При этом лучше, если воздуховод канальной вентиляции будет сделан из негорючего материала.

Фото 1. Схема устройства котельного помещения в частном доме. Стрелкой указано расположение вентиляционного канала.

Для небольших помещений, где смонтированы настенные газовые котлы малой мощности, вентиляция может быть оборудована в подсобных помещениях (ванная, кухня). В таких приборах работает закрытая камера сгорания, а приток и удаление воздуха осуществляется через коаксиальный (труба в трубе) воздуховод, который отдельно выводится на улицу через стену.
