Вентиляция для газового котла и плиты в частном доме своими руками

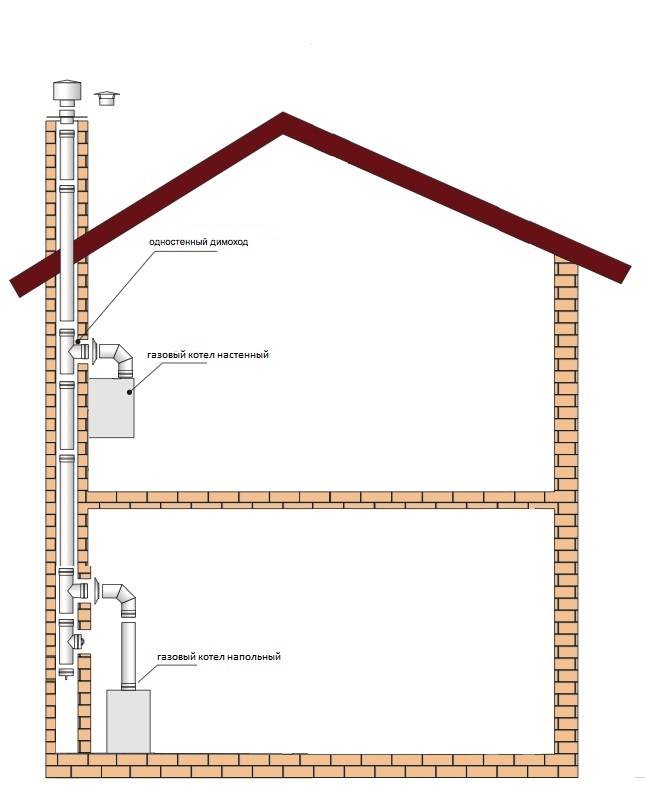

Дымоходы открытых газовых котлов. Какие материалы используются?

Для монтажа открытых газовых котлов используются различные материалы. Для того чтобы выбрать подходящий материал для дымовыводящей трубы, которая будет осуществлять отвод продуктов сгорания газового котла, необходимо ознакомиться с их свойствами. Рассмотрим эти материалы:

Кирпич. Кирпичные дымоходы — настоящая классика, однако, для прокладки дымовыводящего канала газового котла кирпичная кладка наименее выгодное решение. Это связано с тем, что внутренние стенки такого канала отличаются своей шероховатостью и способны скапливать конденсат, который становится причиной коррозии дымохода. Есть и ещё один минус — кирпичные дымовыводящие каналы имеют недостаточную герметичность и способны пропускать продукты сгорания газа. В случае использования кирпичной кладки рекомендуется изолировать внутренний канал дымохода стальными или алюминиевыми листами.
Сталь. Стальные листы для внутренней отделки дымоходного канала или трубы из этого материала являются очень надёжным решением. Это связано с тем, что сталь определённых марок (316, 310S, 304, 316L) обладает хорошей теплоустойчивостью и сопротивляемостью к коррозийным воздействиям.
Алюминий. Этот материал зачастую применяют для того, чтобы выполнить отделку внутренней поверхности газоотводной коммуникации, сконструированной из кирпича.
Эмалированные трубы. Такие изделия могут изготавливаться сразу с теплоизоляционным слоем по технологии сэндвич. Из таких эмалированных сегментов можно без особого труда смонтировать дымовыводящий канал, который не будет нуждаться в дополнительной тепловой изоляции.

Выбирая трубы из стали, нужно отдавать предпочтение изделиям с хорошими показателями термоустойчивости

Требования к вентиляции в частном доме с газовым котлом

Для частных домов чаще всего применяются газовые котлы небольшой мощности — до 30 киловатт. Для их установки не требуются отдельно стоящие котельные. Такое оборудование можно размещать даже на кухнях, соответствующих следующим требованиям:

площадь помещения более 15 м2;
высота потолков не менее 2,2 м;
площадь оконных проёмов более 3 см2 на 1 м3 объёма помещения. Окно должно открываться полностью или быть укомплектовано форточкой;
наличие приточной вентиляции через отверстия по низу двери (4–5 отверстий диаметром не менее 20 мм);
расстояние от стены из негорючего материала до котла не менее 10 см. Допускается установка дополнительной цементно-стружечной плиты или металлического листа для укрытия участка стены рядом с котлом.
Стену, рядом с которой находится котёл, нужно отделать негорючим материалом

Кроме устройства вентиляции к месту установки котла предъявляются некоторые специальные требования. Котельные разрешено устраивать:

в пристроенных к жилому дому помещениях;
в отдельных строениях;
на чердаках;
в обособленных помещениях в доме.

Часто котельные оборудуют в цокольных этажах или подвальных помещениях здания. Это не относится к устройствам, работающим на сжиженном газе. Его плотность выше, чем у воздуха и, если образуется протечка, он может скапливаться у пола, будучи вначале незаметным на высоте человеческого роста. Это создаёт взрывоопасную обстановку.

Материалы воздуховодов в газовых котельных

Правильно подобранный материал для воздуховода обеспечивает более длительную эксплуатацию вентиляции.

В соответствие с действующими стандартами в качестве материала для организации вентилирования помещений с газовым оборудованием может использоваться:

кирпич;
керамика;
асбест;
оцинкованная и нержавеющая сталь.

Применять пластик для воздуховодов нежелательно, т.к. это снижает огнестойкость конструкций. В некоторых нормативных актах (к примеру, пункт 7.11 СНиП 41-01-2003) указывает на то, что воздуховоды могут быть частично сделаны из горючих материалов.

Вне зависимости от того, какой материал будет использован, все вентиляционные каналы, проходящие через холодные зоны, нужно утеплять. В этих местах может уменьшиться тяга, образоваться конденсат, а сам вентканал котельной с газовым котлом может замерзнуть и перестать выполнять свои функции. Именно поэтому лучше протягивать трубы по теплому контуру, исключая вероятность их промерзания.

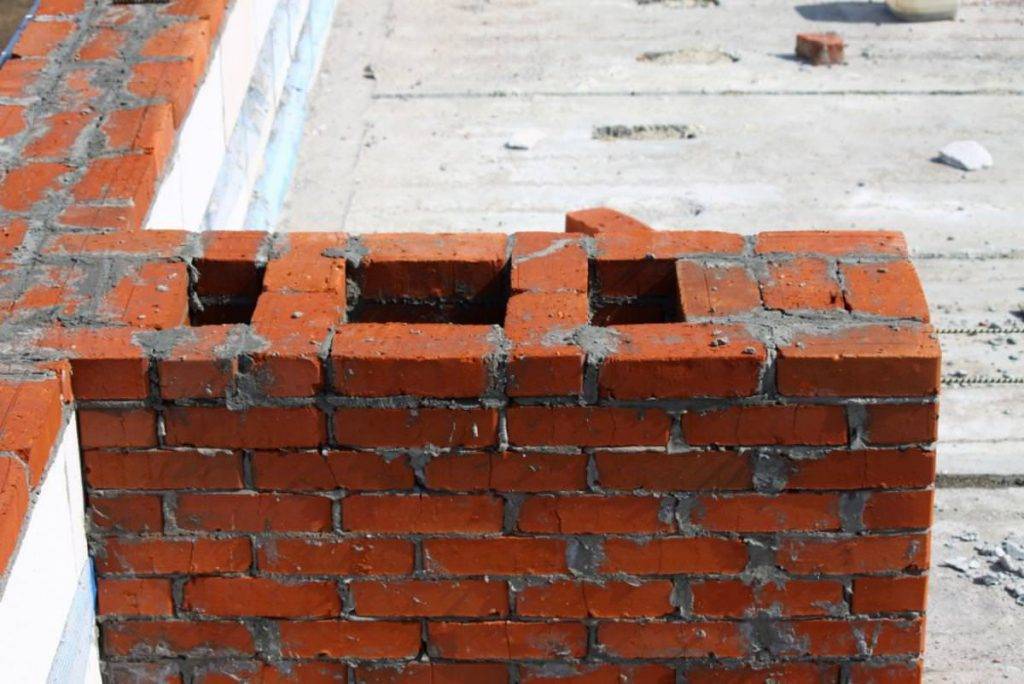

Кирпичные вытяжные каналы

Кирпич недолговечен, т.к. из-за температурных перепадов на его поверхности образуется конденсат, приводящий к разрушению материала. Если кирпичная кладка берется в качестве материала для шахты, то дымоотвод собирается из одноконтурных оцинкованных металлических труб, толщина которых зависит от температуры выделяемых газов.

Керамические вентиляционные трубы

Воздуховоды из керамики универсальны, удобны в эксплуатации и долговечны. Принцип их сборки схож с технологий устройства керамических дымоходов. За счет высокой газоплотности они устойчивы к сильным загрязнениям разного плана и агрессивным химическим средам.

Но в таких вытяжках необходимо устанавливать конденсатоотводчики, т.к. керамика хорошо впитывает влагу. Конструктивно такая вытяжка состоит из 3 слоев:

внутренний слой из керамики;
средний изоляционный слой из камня и минваты;
внешняя керамзитбетонная оболочка.

Эта вентиляционная система не может иметь больше трех колен. Внизу керамического дымохода устанавливают капельник и ревизию.

Стальные воздуховодные пути

Стальные вытяжные каналы удобны и практичны.

При монтаже стальной системы вентилирования нужно придерживаться следующих рекомендаций:

Сбор сегментов производится по методу «труба в трубу».
Стеновые кронштейны крепятся с шагом не больше 150 см.
Длина горизонтальных сегментов должна быть не более 2 м, если в системе не предусмотрена принудительная тяга.

По стандартам толщина стальных стенок должна быть не меньше 0,5-0,6 мм. Температура газа, который вырабатывают котлы, составляет 400-450 0С, из-за чего тонкостенные металлические трубы могут быстро прогореть.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Требования к вентиляции в котельной с газовым котлом

При мощности котла газового превышающей тридцать киловатт требуется проектировать специальное помещение для размещения котельной. При этом требуется обеспечить нормативы СНиП за номером II-35-76. Среди основных требований:

вентиляция для газового котла предусматривает обязательный выход трубы вытяжной на потолке котельной;
канал дымохода должен иметь отдельный дополнительный вход для очистки, размещенный ниже на 250 мм от основного входа;
при расчете площади приточного канала с улицы на один киловатт мощности агрегата принимают 8 см. кв сечения решетки вентиляционной;
при организации приточной вентиляции из соседних комнат живое сечение решетки должно составлять тридцать кв. см на киловатт мощности котла.

Требования к вентиляции в частном доме с газовым котлом

площадь помещения более 15 м²;
высота потолков не менее 2,2 м;
площадь оконных проёмов более 3 см² на 1 м³ объёма помещения. Окно должно открываться полностью или быть укомплектовано форточкой;
наличие приточной вентиляции через отверстия по низу двери (4-5 отверстий диаметром не менее 20 мм);
расстояние от стены из негорючего материала до котла не менее 10 см. Допускается установка дополнительной цементно-стружечной плиты или металлического листа для укрытия участка стены рядом с котлом.

Стену, рядом с которой находится котёл, нужно отделать негорючим материалом

в пристроенных к жилому дому помещениях;
в отдельных строениях;
на чердаках;
в обособленных помещениях в доме.

Какой площади должно быть помещение

В деревянном доме котлы устанавливают на расстоянии 40 см от стен

Размеры котельной в частном доме для газового котла регламентирует СНиП. Обусловлены параметры мощностью оборудования.

Правила следующие:

При мощности до 30 кВт для обустройства агрегата на газ требуется 7,5 м². Высота комнаты около 2,5 м, поэтому при установке на кухне нужно рассчитывать кратность воздухообмена.
Для отопителя в 60 кВт нужно 15 м³.
Площадь котельной в частном доме для газового домашнего котла с показателями до 150 кВт составляет 15 м² при высоте не менее 2,5 м.
Кубатура кочегарки для агрегата мощностью до 350 кВт составляет не менее 20 м³.

На деле площадь помещения должна быть больше. Ведь рядом с агрегатом нужно разместить обслуживающую и измерительную аппаратуру, чтобы к любым элементам и аппарату сохранялся свободный доступ.

Размер пеллетной котельной в доме

Пеллетная котельная

Если централизованная подача газа отсутствует, вместо газового котла устанавливают пеллетный. Такой вариант твердого топлива привлекает своей эффективностью и возможностью автоматизации. Пеллеты можно хранить в специальном бункере, откуда они по мере надобности подаются в котел.

Бункер и отопитель ставят в разных помещениях или за перегородками. Размеры отсеков зависят от габаритов. Обычно бункер не превышает 6 м³. Этого достаточно для отопления 400 м². в течение 6 месяцев. Для хранилища требуется площадь в 4 м². Габариты помещения под котел рассчитываются стандартным образом.

Расположение бункера и пеллетного котла в одном помещении запрещено. По требованиям СНиП бункер объемом более 0,8 м³ монтируется в отдельном отсеке.

Размещение котла в кухне, кладовой или коридоре

Котлы разрешено устанавливать в кухне, если кубатура помещения составляет 21 м³

Если мощность аппарата не превышает 60 кВт, допускается установка в хозяйственные помещения в доме. Газовые службы разрешают монтаж, если кубатура кухни составляет 21 м³ или кухни-столовой – 36 м³.

Устанавливают здесь как напольные, так и настенные котлы. Оборудование – насосы, смесители, распределители, коллекторы, обычно стараются закрепить над аппаратом и замаскировать шкафом. Кроме требования свободного доступа, никаких ограничений к установке не предъявляют.

Плюс такого расположения: дымоход нет нужды выводить на крышу. Достаточно вывести трубу на фасад.

Окно в котельной

Обязательное требование – открывающееся окно. Конструкция его строго оговаривается ГОСТ Р 56288-2014. Окно относится к категории легкосбрасываемых. Располагаться может на стене, на потолке или в приямке.

Его назначение – уберечь здание от взрыва. При аварии ударная волна выбивает окно и за счет этого не повреждаются несущие конструкции дома.

Площадь остекления рассчитывается исходя из параметров помещения:

при площади котельной до 9 м² ставят окно площадью не менее 0,8 м²;
в помещении более 9 м² площадь стекла – не рамы, рассчитывают из соотношения – 0,03 м² на 1 м³.

Вместо стекла ЛСК допускается ставить однокамерный стеклопакет толщиной до 4 мм. Поликарбонат, небьющееся стекло, армированное использовать нельзя.

Требования к двери в котельной

Дверь обязательно оборудуется в котельной пристроенной. Из помещения внутри коттеджа – в цоколе, на кухне – отдельная дверь не нужна.

Исключение составляет котельная на пеллетах или на дровах. Здесь выход на улицу необходим.

Требования к двери в домашнюю котельную следующие:

расстояние от двери в помещение до входной двери должно составлять не более 12 м;
створка должна открываться наружу, чтобы облегчить выход из котельной;
ширина дверного полотна превышает ширину котла на 20 см;
створка должна соответствовать 3 типу с EI15 – стальная дверь с негорючим наполнением;
порог перед входом должен превышать пол в коридоре на 10 см, чтобы предотвратить затопление при протечке.

Для спуска воды устанавливают канализационный трап.

Требования к стенам в котельной

К пристроенным или отдельным модулям предъявляют и определенные строительные нормы. Стены сооружают только несущих или самонесущих материалов – кирпич, пенобетон, газоблок. Такой материал выдерживает действие открытого огня в течение 120, а то и 180 минут.

Учитывается и несущая нагрузка. Вес бойлеров и расширительных бачков довольно велик. Кирпичная стена такую нагрузку выдержит.

Размещение газовой котельной

Нормативными документами разрешено размещать котел отопления тепловой мощностью до 30кВт включительно в помещении кухни, (при этом требуется наличие отдельной газовой магистрали), при условии, что высота потолков и объем комнаты больше 220 см и 7,5 кубов соответственно.

Первое требование — помещение должно быть обязательно облицовано огнестойким материалом или штукатуркой, а при использовании котла с открытой камерой горения – предусмотрено окно площадью не менее 250дм2. Для загородного дома такой вариант является вполне приемлемым, но для частного дома постоянного проживания требования полноценного отопления обеспечит более мощный вариант.

К сведению! Современными требованиями разрешено устанавливать газовые котлы, использующие природный газ метан, даже в чердачных или подвальных помещениях. К приборам, работающим на сжиженном газе, требования жестче — их устанавливают только не выше первого этажа.

Поэтому отопительное оборудование преимущественно выносят в обособленное помещение, а лучше в отдельное строение – газовую котельную.

Самые жесткие требования пожарной безопасности относятся к газовым котельным и системам на жидком топливе.

Принудительная вентиляция

Для мощных котельных монтируются вентсистемы с принудительной тягой. В каналы устанавливают вентиляторы с характеристиками, соответствующим проходным сечениям. Мощность вытяжки берут с запасом 25-30 %!в(MISSING) отношении к максимальной нагрузке. Учитывается также длина воздуховода, поперечное сечение и количество изгибов.

Корпус, в котором устанавливается вентилятор, должен быть надежно защищен от коррозии и возгорания. Для этого применяют надежные покрытия, сплавы алюминия или меди.

Принудительная тяга обходится дорого по оборудованию и энергозатратам. Можно уменьшить расход электроэнергии, если применять только нагнетание или вытяжку. Но по-настоящему вентиляционная система эффективна только при нагнетании и вытягивании воздуха вентиляторами.

В котельной необходима система автоматики. Она не только обеспечивает безопасный режим эксплуатации оборудования, но также снижает расход газа, сокращая его расход, когда в этом нет необходимости.

Требования к установке котла свыше 200 кВт в частном доме

Считаются безопасными и приемлемыми помещения отдельно стоящие, которые соответствуют следующим критериям:

объем не меньше 15,0 м³, увеличенный на 0,2 м² на один киловатт мощности, направленный на отопление;
потолок выше 2,5 м;
остекленная площадь из расчета 0,03 м² на 1 куб. объема;
окно с форточкой или фрамугой, открывающееся наружу;
котел устанавливается на фундамент высотой до 15 см над уровнем пола;
если масса котла менее 200 кг, можно его установить на бетонный пол;
наличие системы аварийного отключения газа;
двери должны быть слабозакрепленными и неусиленными;
обязательный монтаж вентиляционной системы, с учетом обеспечения трехкратного обмена воздуха в течение одного часа.

Только при строгом соблюдении всех этих требований топочная может быть принята в эксплуатацию и получено разрешение на ее использование.

Монтаж естественной вентиляции

Варианты размещения вентиляционной системы

Конструкция дымохода в зависимости от расположения

Естественная вентиляция в котельной обеспечивается путём установки приточного и вытяжного каналов.

Для установки приточного канала нужно:

Подобрать кусок пластиковой трубы, подходящую по размеру решётку и обратный клапан. Диаметр первой подбирается с учётом мощности котла. Если мощность менее 30 кВт, достаточно 15 см. Выше мощность – больше диаметр.
Чтобы воздух проходил непосредственно в топку, сквозное отверстие на улицу пробивают рядом с отопительным прибором и не выше его рабочей зоны. Затем в отверстие ставится патрубок, зазоры внутри заполняются раствором или монтажной пеной.
Снаружи отверстие закрывается мелкой решёткой для защиты от грязи и животных. Изнутри необходимо поставить обратный клапан для предотвращения обратной тяги на улицу.

Вытяжной канал выводится наружу через отверстие над котлом вверху помещения. Обычно она тоже снабжается обратным клапаном, предотвращающим попадание воздуха с улицы. Дымоход также можно оснастить защитным козырьком от дождя или флюгаркой, конденсатоотводчиками и ревизионными окошками для чистки.

Схема конструкции вентиляционной системы

Как смонтировать вентиляцию и дымоход

Система отвода продуктов сгорания газа и вентиляции устанавливается со строгим соблюдением правил по технике безопасности и монтажных работ. В противном случае это может привести к выходу из стоя оборудования, даже к взрывоопасным ситуациям. Вентиляция и каналы дымохода должны быть разделены – это главное требование в монтаже.

Основными параметрами естественного вентилирования считаются:

Для доступа в помещение свежего потока воздуха нужно организовать приточную вентиляцию. Для этого следует сделать входное окно в стене снизу, размером 1/30 части от общей площади комнаты, где установлено оборудование.
Вентиляционные каналы нужно держать постоянно открытыми для циркуляции воздушных потоков.
Нагреватель установить поближе к трубе дымохода.
Вытяжное отверстие должно соответствовать сечению входных патрубков нагревателя.
Что касается поворотов и изгибов, то их по количеству не должно быть больше 3 штук.
Материал изготовления тубы для дымохода – углекислая листовая сталь или нержавейка.

Дымоход, проходящий черед стенку, должен оснащаться двумя каналами:

основным, для установки дымоходной трубы;
ревизионным для технологической чистки, его располагают ниже основного на расстоянии 25 см.

Чтобы обеспечить безопасную работу газовому котлу, должны создаваться благоприятные условия для поддержки тяги. А для этого нужно правильно рассчитывать общую высоту дымохода, ее расположение, чтобы оголовок не смог попасть в зону ветрового подпора. А как правильно установить дымоход на газовый котел, можно узнать из паспорта на оборудование. Его производитель обязательно предоставляет покупателю вместе с товаром.

Для монтажа дымоходной трубы, при отсутствии инструкции к монтажу, существуют нормативы, регламентируемые СНиП:

Над плоской кровлей без конька дымоходная труба должна быть поднята на 500 мм над уровнем крыши или парапета, если он имеется по периметру.
Если трубу монтируют через скат, то расстояние от конька должно быть 1500 мм, оголовок дымохода поднимается на 500 мм от уровня конька.
Если дымоход выходит через крышу скатного типа, то расстояние относительно горизонтали должно составлять 1500-3000 от уровня конька, оголовок поднимется на высоту, не меньше вершины конька.
Если дымоходная труба проходит сквозь кровлю скатного типа с расстоянием от конька, большим 3000 мм, то выходное отверстие следует делать на условно проведенной линии от его вершины под углом 10 градусов.

Требования, предъявляемые к вентиляции для газового котла в частном доме

Для эффективного и безопасного функционирования газового котла нужно соблюдать требования, которые предъявляются к его установке.

Прежде всего, для устройств большой мощности обязательным является отдельно стоящее помещение — котельная.

Её необходимо выделить именно по причине неспособности вентиляцией удалять отработанный воздух из жилых помещений, а также из-за взрывоопасности топлива. Это, прежде всего, относится к большим частным домам, которые отапливаются напольным котлами, оборудованными открытой камерой сгорания.

Внимание! Использование подвального помещения в качестве котельной, если котёл работает на сжиженном газе — недопустимо. Котельная располагается в отдельном строении, так как у сжиженного газа большой удельный вес и в случае утечки он накапливается и создаёт угрозу взрыва

Согласно СНиП 2.04.05. II-35, такие помещения должны быть оснащены вентиляционной системой. Работе вентиляции способствуют открывающиеся окна и отдельная постоянно открытая продушина — также указанные в списке требований. Канал вентиляции должен находиться в верхней части помещения. Его снабжают ревизионным отверстием для чистки, поскольку загрязнение воздуховода может помешать воздухообмену. При этом лучше, если воздуховод канальной вентиляции будет сделан из негорючего материала.

Фото 1. Схема устройства котельного помещения в частном доме. Стрелкой указано расположение вентиляционного канала.

Для небольших помещений, где смонтированы настенные газовые котлы малой мощности, вентиляция может быть оборудована в подсобных помещениях (ванная, кухня). В таких приборах работает закрытая камера сгорания, а приток и удаление воздуха осуществляется через коаксиальный (труба в трубе) воздуховод, который отдельно выводится на улицу через стену.

Вентиляция кухни с газовой плитой

Естественная вентиляция для газовых плит, оборудованная во всех многоквартирных и частных домах, чаще всего не выполняет своего назначения. Причины в неправильном проектировании, ошибках строителей, отсутствии обслуживания и чистки. Самый простой тест – работает ли на кухне с газовой плитой вентиляция: выкурите сигарету в помещении и вернитесь в него через 15 – 20 минут. Сильный запах дыма? Значит, требования к вентиляции кухни с газовой плитой не выполняются и пора совершенствовать систему.

Требования к вентиляции кухни с газовой плитой

Для обеспечения достаточного воздухообмена помещение с газовой плитой должно соответствовать следующим требованиям к вентиляции кухни с газовой плитой СНиП 42-01:

Высота потолков более 2 м 20 см;
Наличие вентиляционного канала или окна с открываемой форточкой в верхней части;
Под дверью или в нижней ее части щель или отверстия общей площадью от 25 кв. см.

Отток воздуха

кухонная вытяжка

Самый распространенный способ нормализовать вентиляцию над газовой плитой – установить вытяжку. Вентилятор вытянет воздух, поднимающийся над варочной панелью, запахи пищи и угарный газ. А широкий зонт вытяжки направит пары прямо в воздуховод. Таким образом, вытяжка обеспечивает принудительную вытяжную вентиляцию кухни с газовой плитой. Стоимость вытяжек варьирует в больших пределах и зависит от мощности, дополнительных функций, дизайна и производителя.

Существует два типа вытяжек:

с фильтрацией и рециркуляцией воздуха;
с отводом отработанного воздуха наружу.

Вытяжки первого типа нельзя назвать частью вентиляционной системы, ведь они никак не участвуют в воздухообмене. Зато вторые полноценно обеспечивают отток отработанного воздуха. На место которого с улицы затягивается свежий. Но если в кухне с газовой плитой установлены пластиковые окна, приточная вентиляция требует дополнительных мер.

Мощность вытяжки подбирается по формуле:

М=О * 10

О – объем воздуха в кухне, вычисляется так:

О=H * L * S

H – высота помещения, L – длина помещения, S – ширина помещения.

Согласно нормативным документам, в жилых квартирах многоквартирных домов разрешается обустраивать механическую вентиляцию для газового котла системы приток-выдув, без нарушения работы общедомовой вентиляции. То есть, нельзя выводить воздуховод вытяжки в шахту, полностью перекрывая вентиляционную решетку. В противном случае при выключенной вытяжке вентиляция в помещении газового котла или кухни функционировать не будет.

Все секреты подключения вытяжки в видеоролике:

Приток воздуха

оконный приточный клапан

Подача свежего воздуха, необходимого для нормальной работы газового оборудования и самочувствия людей, производится приточными устройствами.

На рынке представлены следующие типы приточных устройств для вентиляции газовой плиты в частном доме или квартире:

Оконный приточный клапан. Встраивается в створку пластикового окна, работает автоматически или в ручном режиме. Склонен к обледенению в особо лютые морозы;
Стеновой приточный клапан. Для установки требуется отверстие в наружной стене. Есть модели с фильтрацией воздуха, может быть автоматическим;
Проветриватель. Навешивается на нижнюю створку пластиковой двери, работает от сети. Не только фильтрует приточный воздух, но и прогревает его.

Любое из перечисленных устройств для приточной вентиляции кухни с газовой плитой или котлом можно установить самостоятельно, используя наши рекомендации.

Требования к вентиляции с газовыми плитами и котлами: схемы, СНИПы, установка

Дымоходы открытых газовых котлов. Какие материалы используются?

Требования к вентиляции в частном доме с газовым котлом
