Отсутствие тяги или обратная тяга
Интересно, что почти полностью потеряна хорошая и правильная традиция советских времен проверять тягу перед использованием газовых приборов, особенно газовых колонок. Это также естественно, как умываться, или чистить зубы. Однако, сегодня многие доверяются либо датчикам тяги в современных газовых приборах, либо русскому «авось».
Надо иметь в виду, что ни один адекватный водитель не поедет на автомобиле, не убедившись в исправности тормозов или рулевого управления. Это элементарная безопасность на уровне инстинктов.
Но, на кухне мы часто забываем о собственной безопасности, не выполнив элементарных требований, которым учили нас наши родители.
Способы избавиться от конденсата
Избавиться от конденсата в вентиляционной системе можно несколькими способами:
Утеплить воздуховоды или устранить дефекты в существующей теплоизоляции (при наличии). Для теплоизоляции можно выбрать один из следующих видов утеплителей:
- стекловату. Самый недорогой и безопасный в плане пожаров материал, но трудоёмкий в монтаже, со временем слёживается и теряет свои теплоизоляционные свойства под действием влаги. Работать со стекловатой необходимо с использованием защитных средств для глаз и дыхания, по окончанию монтажа утеплитель закрыть фольгой или оцинковкой и закрепить бандажом;
- базальтовую вату. Этот утеплитель схож по характеристикам со стекловатой, но более устойчив к воздействию влаги;
- разъёмные скорлупы из пенопласта. Две половинки устанавливаются на воздуховод и соединяются шпунтованными краями. Пенопласт обеспечивает хорошую теплозащиту, не боится влаги, однако легко воспламеняется под действием открытого огня и при горении выделяет токсичные вещества;
- скорлупы из пенополиуретана или пенопропилена. Стоят дороже, но обладают более высокой механической прочностью. При монтаже крепятся вязальной проволокой;
- трубки с надрезом по всей длине из вспененного полиэтилена. Утеплитель выпускается разного размера и диаметра, не сложен в монтаже — просто одевается на воздуховод, устойчив к высокой влажности и механическому воздействию.
- Организовать отведение конденсата. Для этого нужно определить нижнюю точку в системе, если это горизонтальный канал, то для подключения конденсатоотводчика можно использовать любой участок данной трубы. Если воздуховод расположен вертикально или в наклонном положении, то для установки отводящей системы берётся нижний конец. В его отверстие устанавливают тройник, боковой отвод которого направляют вниз и подсоединяют конденсатоотводчик.
- Установить систему вентиляции приточно — вытяжного типа. Если предыдущие способы не дали должного результата, то придётся заглушить старую вентиляционную систему и соорудить новую более эффективную вентиляцию принудительного типа. Самым большим источником испарений является кухня, поэтому именно там в воздуховоде или в форточке нужно разместить вытяжной вентилятор. Он будет способствовать оттоку из помещения использованного воздуха. Приток свежих воздушных масс обеспечат стеновые приточные клапаны, размещённые за приборами отопления.
Профилактические меры
Серьезных проблем с конденсацией можно избежать, проводя профилактику. Ряд превентивных мер, которые принимаются своевременно, облегчат содержание системы отопления и продлят срок ее безопасной и эффективной эксплуатации:
- очистку дымохода – отсутствие засоров обеспечит хорошую тягу и быстрое выведение продуктов сгорания и водяного пара (не реже одного раза в год);
- освобождение конденсатоотводчика от влаги по мере наполнения;
- плановый осмотр и проведение необходимого ремонта всей обогревательной системы.
Все эти работы при регулярном проведении позволят уменьшить количество конденсата и избежать множества других проблем в работе отопительной и дымовыводящей системы.
Источник
Вентиляция кухни с газовой плитой
Очень часто на кухнях с естественной вентиляцией воздух не очищается должным образом. Это не сложно проверить. Просто выкурите одну сигарету и оставьте комнату закрытой на 15 минут. Если остаются следы дыма, это означает, что вентиляция не контролируется своей функцией. Причин может быть много: ошибка в проектировании здания, недобросовестная воля строителей, отсутствие должного ухода за установкой. Необходимо принять меры.
Требования СНиП 42-01 для газовых печей следующие:
- потолки высотой не менее 220 см;
- наличие вентиляционного проема или окна с вентилятором;
- зазор между дверью и полом (или проемом) составляет не менее 0,25 квадратных метров.
Требования к вентиляции кухни с газовой плитой
Для обеспечения достаточного воздухообмена газовая плита должна отвечать следующим требованиям к вентиляции газовой плиты SNiP 42-01:
- впотолка более 2 м 20 см;
- наличие вентиляционного канала или окна с вентиляционным отверстием в верхней части;
- под или в нижней части двери находится прорезь или отверстия общей площадью 25 квадратных дюймов и более.
Отток воздуха
Наиболее распространенным способом нормализации вентиляции над газовой плитой является установка вытяжки. Вентилятор удаляет воздух, плавающий над варочной панелью, запахи пищи и угарный газ. А широкий зонтик вытяжки направит дымы непосредственно в вентиляционные каналы. Таким образом, вытяжка обеспечивает принудительную вытяжку на кухне с газовой варочной панелью. Стоимость вытяжек варьируется в широких пределах и зависит от мощности, дополнительных функций, дизайна и производителя.
Есть два типа капюшонов:
- с фильтрацией и рециркуляцией воздуха;
- с выходом воздуха наружу.
Первый тип вытяжки нельзя назвать частью системы вентиляции, так как он никоим образом не участвует в воздухообмене. Однако последние полностью обеспечивают удаление паров. На месте которого с улицы подымается свежий воздух. Однако, если на кухне с газовой плитой есть пластиковые окна, необходимо дополнительно проветрить подачу.
Мощность навеса выбирается в соответствии с формулой:
M=O * 10
O – это объем воздуха на кухне, рассчитанный следующим образом:
O=H * L * S
H – высота помещения, L – длина помещения, S – ширина помещения.
Согласно правилам, разрешается устанавливать механическую вентиляцию для газового котла приточно-вытяжной системы в квартирах жилых домов, не нарушая при этом общую вентиляцию здания. Другими словами, нельзя выводить дымовой газопровод в шахту, полностью заблокировав вентиляционную решетку. В противном случае вентиляция в газовой котельной или кухне не будет работать при выключенном вытяжном вентиляторе.
Все секреты связи с капюшоном на видео:
Приток воздуха
Приток свежего воздуха, необходимого для нормальной работы газовых приборов и благополучия людей, обеспечивается воздухозаборными устройствами.
На рынке имеются следующие типы вентиляционных отверстий для вентиляции газовой печи в частном доме или квартире:
- оконный впускной клапан. Клапан устанавливается в пластиковую оконную створку и работает автоматически или в ручном режиме. Во время особо сильных морозов он склонен к обледенению;
- настенный впускной клапан. Требуется отверстие во внешней стене для установки. Есть модели с фильтрацией воздуха, могут быть автоматическими;
- вентилятор. Навешивается на нижнюю створку пластиковой двери, питающейся от электросети. Не только фильтрует поступающий воздух, но и нагревает его.
В соответствии с нашими рекомендациями Вы можете самостоятельно установить любую из перечисленных воздухозаборных вентиляционных установок для кухонь с газовой плитой или котлом.
Другие методы устранения конденсата
Правильная организация отвода конденсата
Вариант #1
Возможно, вариант с утеплением кому-то не подойдет, значит можно поступить другим образом. Вентиляционная труба, которая проходит через чердак, разъединяется. В месте разъединения вставляется тройник с конусной заглушкой. Именно в место конуса и будет стекать конденсат. Отсоединенную часть вентиляционной трубы, которая выходит на улицу, следует установить в тройник. Такой метод называется отвод конденсата из воздуховодов вытяжной вентиляции. Он не дорогой и не требует больших усилий, главное правильно установить тройник в воздуховод. Далее необходимо утеплить эту конструкцию, а вместо стока конденсата можно монтировать трубку, по которой конденсат будет вытекать.
Пример
В частном доме имеются 2 санузла, в каждом из них оборудованы в вентканалы вытяжные вентиляторы. Для вентиляции были выбраны металлические трубы с сечением 125 мм. Вентиляционные трубы в горизонтальном положении проходят по неотапливаемому чердаку (длина одной трубы 7,5 метров, длина другой трубы 9 м.), затем выходят на улицу. Трубы утеплены минеральной ватой. В зимний период есть конденсат что делать? Причем его количество очень большое, вода вытекает даже через вентиляторы.
Вариантов решения проблемы несколько, утепление трубы необходимо производить полностью, вплоть до последнего участка, выходящего на улицу. Можно монтировать выход вентиляционной трубы прямо на крышу без горизонтальных участков, оборудовав его не канальным вентилятором, а турбодефлектором. Последний самый оптимальный вариант, в месте где вентиляция в частном доме капает конденсат установить отвод, через который вода будет спокойно скапывать, например, в канализационный сток.
Отводить влагу из вентиляции можно через трубку, направив в нужном направлении
Вариант #2
На старой вентиляции делается заглушка и монтируется новая система вентиляции принудительного типа. В помещении, где больше всего испарений устанавливается вытяжной вентилятор. Часто механическое устройство монтируют в оконную форточку. Приток свежего воздуха может обеспечить приточный клапан, который устанавливается возле батареи или за газовым котлом. Установка приточных клапанов возле отопительного оборудования будет нагревать зимний воздух и потеря тепла в доме будет минимальной. Такой дорогой вариант, позволяет навсегда отвести конденсат из вентиляции.
Правильный подход к утеплению вентиляционных труб решает такие задачи – увеличение эксплуатации вентиляционных каналов. Шумоизоляция при прохождении воздушных масс. Снижение теплопотерь в зимний период. Конденсат не капает с вентиляции в частном доме. Препятствует распространению пожара при возгорании.
На сегодняшний день утеплители в магазинах представлены в виде цилиндров, шнуров, полуцилиндров. Диаметр также выбирать необходимо индивидуально. Толщина утеплителей тоже разная. Подходить к вопросу утепления вентканалов целесообразно еще на этапе строительства дома.
Пошаговая инструкция по сооружению дымоотводящей системы
Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход
Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.
Вне здания
Схема установки газового дымоходаРасположение дымохода для газового котла
Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.
Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу
Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.
Проем в стене
Третий шаг. Выводим дымоотводящую трубу из помещения.
Вывод трубы через проем
Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.
Как самим сделать накладные пластины

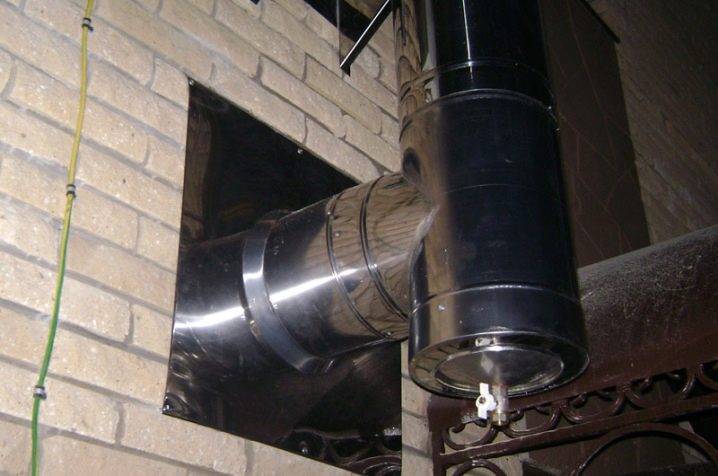

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку
Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)
Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.
Сборка дымохода газового котла
Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.
Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.
Внутри дома
Внутри дома
Начинаем с подготовки:
- намечаем в перекрытиях и крыше отверстия для трубы;
- сверив метки с габаритами патрубка, делаем проем для дымохода.
Далее занимаемся непосредственно монтажом дымохода.
Первый шаг. Подключаем переходной адаптер к патрубку агрегата.
Второй шаг. Устанавливаем тройник и ревизию.
Третий шаг. Начинаем наращивать дымоход.
Монтаж и установка дымохода своими руками
При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.
Стыковка
Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.
Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство
Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.
Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).
Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор
Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.
Схема сборки вытяжки для газового котлаЭлементы дымохода
Изоляция дымоотводящей конструкции
Изоляция дымоотводящей конструкции
В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.
В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.
Схема подключения котлаКотел газовый напольный
Удачной работы!
Что советуют специалисты
Защитный козырек на трубе предотвращает попадание воды в вентиляцию Ориентируясь на опыт эксплуатации разных вентиляционных систем, специалисты рекомендуют:
- Утеплять линии воздуховодов на неотапливаемых участках пенополиуретановыми утеплителями. При использовании минеральных ват проводить гидроизоляцию основы до и после укладки теплоизолятора.
- На длинных участках прохождения воздуховода по улице оборудовать его конденсатоотводчиками для вентиляции.
- Конец верхней трубы, возвышающийся над кровлей, оснащать защитным козырьком.
- Помещения с повышенной влажностью оборудовать местным вытяжным вентилятором.
Особенности утепления воздуховода изнутри
Утеплять нужно все воздуховоды, находящиеся вне отапливаемых помещений, включая участки в стенах. Возможно утепление как наружных, так и внутренних поверхностей воздуховодов.
Если утепление выполняется с внутренней стороны, уже на стадии проектирования предусматривают увеличение сечения воздуховода в соответствии с толщиной теплоизоляционного слоя. В противном случае снизиться его пропускная способность.
Волокна минваты упрочняют с помощью клеящих составов. Это необходимо, чтобы предотвратить отслаивание волокон под действием струи воздуха. Используемый для этой цели клей не должен влиять на уровень огнестойкости утеплителя и на его экологичность.
Для того чтобы не снижались аэрационные свойства вентиляционного канала, утепление изнутри лучше провести по схеме “труба-в-трубе”. Так сооружают сэндвич трубы для дымоходов. Если нет времени и желания их делать самостоятельно, можно купить в готовом виде
Укладываемая с внутренней стороны теплоизоляции не должна увеличивать аэродинамическое сопротивление, замедляя движение воздушных масс. То есть необходимо сделать ее поверхность гладкой.
Из-за дополнительных требований к внутренней теплоизоляции ее использование зачастую нецелесообразно. В том числе если утеплять приходится уже построенную систему вентиляции с заданным сечением воздуховодов. В таких случаях воздуховоды утепляют снаружи.
Методы устранения конденсата
Устранить конденсат из внутридомовой вентиляции – первоочередная задача жильцов, поскольку повышенная влажность воздуха в помещениях чревата нарушением микроклимата.
Слишком влажный воздух в доме или квартире приводит к образованию плесени и грибков, опасных для людей, склонных к респираторным заболеваниям (аллергическим ринитам, бронхиальной астме).
Появление специфического запаха в комнатах – еще одно следствие повышенной влажности воздуха.
Конденсат на трубах сам по себе нежелателен, т.к. жидкость содержит в себе агрессивные компоненты, негативно влияющие на металлические и бетонные конструкции. Бороться с конденсатом можно разными способами.
Утепление вентканала
Этот метод актуален для частных малоэтажных домов, где владельцы имеют полное право вмешиваться во внутридомовые инженерные системы. Для утепления воздуховодов, выводящих воздух из помещений из кухни, санузла и жилых комнат может потребоваться временно демонтировать стеновые перегородки и другие ненесущие конструкции, чтобы добраться до вентиляционных каналов.
Если это можно сделать, то для герметизации и утепления вентканалов лучше использовать стандартные изоляционные материалы:
- минеральную вату;
- вспененный полиэтилен;
- пенопласт;
- пенополиуретан.
Рекомендуем ознакомиться: Как правильно почистить трубу в бане от сажи и копоти своими руками
В зависимости от формы трубопроводов и их расположения, можно использовать рулонную изоляцию, или ППУ скорлупу, которая защищает круглые металлические трубы воздуховодов.
Особое внимание при утеплении воздуховодов нужно уделять участкам на т.н. точке росы – участке перехода из отапливаемого помещения на чердак и выход на кровлю
Необходимо также обратить внимание на герметичность в местах соединения труб.
Участок трубы, выходящий наружу из теплого помещения, необходимо обернуть утеплителем, толщина которого не должна быть меньше 100 мм. На наружном участке воздуховода – оголовке трубы – обязательно устанавливается дефлектор, улучшающий тягу и защищающий воздуховод от попадания атмосферной влаги.

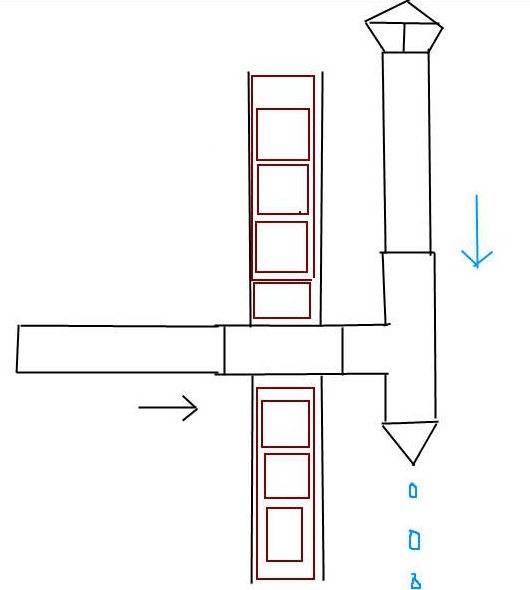

Отведение конденсата
Иногда у хозяев дома нет возможностей, времени и желания вмешиваться в систему вентиляции и утеплять воздуховод, а в других случаях утепление не дает желаемого результата.
В такой ситуации можно реконструировать систему вентиляции для механического отведения влаги из системы. Для этого труба воздуховода, выводящая воздух из помещений на улицу, поворачивается в противоположную сторону (на 90 градусов) после предварительной разборки.
Установив трубу в вертикальном положении, сверху на нее устанавливается еще одна труба, ведущая на крышу. Участок трубы, повернутый вниз, будет служить для отведения конденсата, который будет просто стекать наружу. При желании на оголовок нижней трубы можно надеть конусный элемент, служащий подобием воротки.
Приточная вентиляция
Если вентиляционная система в доме устарела, то описанные выше методы борьбы с конденсатом могут не дать результатов. В этом случае в доме рекомендуют установить новую приточную вентиляцию, предварительно законсервировав старую.
Рекомендуем ознакомиться: Нужна ли теплоизоляция при монтаже воздуховодов — выбор материала и правила утепления
На воздуховод старой системы ставится заглушка, а на кухне в форточке или стене устанавливается вытяжной вентилятор, обеспечивающий принудительную циркуляцию. Устройство будет вытягивать воздух из помещения вместе с микроскопическими капельками влаги.
Для поступления свежего воздуха в дом можно дополнительно установить стеновые приточные клапаны. Их обычно врезают в стены рядом с радиаторами отопления, чтобы поступающие с улицы воздушные массы нагревались и не влияли на температурный режим.
https://youtube.com/watch?v=acsw-9jAkWY
Расчет вентиляционных каналов
Удаление примесей и загрязненного воздуха – это процедура, позволяющая поддерживать оптимальную влажность в помещениях, устранять неприятные запахи и предотвращающая критическое превышение уровня углекислого газа. Для обеспечения постоянного оттока вредных веществ из помещений создается система воздуховодов с различными параметрами по сечению, высоте и конфигурации. Для кухни, ванной комнаты и подвала предусмотрена вытяжка. Проект обеспечивается притоком свежего воздуха из окон гостиной, специальными отверстиями в стенах или дверях.
Вентиляция в частном доме из канализационных труб может быть установлена на этапе строительства или возведена как замена изношенной или поврежденной канализации. Для монтажа воздуховодов используются изделия круглого, прямоугольного или квадратного сечения. Размеры воздуховодов должны быть подобраны таким образом, чтобы обеспечить хороший дренаж загрязняющих веществ даже при неблагоприятных погодных условиях.
При выполнении расчетов необходимо соблюдать следующие критерии:
- поперечное сечение канала – не менее 100 мм;
- общая длина горизонтальных участков – не более 300 см;
- количество прямых углов – не более 2;
- доступ для очистки каналов;
- пропускная способность воздуховодов должна обеспечивать вентиляцию всех жилых и вспомогательных помещений.
Если ванная комната и кухня находятся далеко друг от друга, запустите их отдельно. Иначе в одной из комнат не будет достаточной осадки.
Самопроветривание, независимо от места установки, должно осуществляться в соответствии с требованиями СНиП 2.08.01-89 с изменениями от 30 апреля 1993 года. № 18-12, № 2 от 11 октября 1994 года. № 18-21 и № 3 от 3 июня 1999 года. № 42.
Система отвода отработанных газов должна устанавливаться с учетом этих положений:
- Установка вентилятора для обеспечения принудительной эвакуации загрязненного воздуха является обязательной. По возможности добавляются функции автоматизации.
- Установка проникающего элемента через крышу для обеспечения его герметичности. Вентиляционная пробка устанавливается за проникающим элементом для защиты канала от атмосферных осадков, мусора и мелких животных.
- Разница в высоте между воздухозаборниками разных приборов не должна превышать 200 см. Запрещено соединять в одну трубу трубы от топочных и отопительных приборов.
- Высота над коньком скатной крыши составляет 50 см и более, а над плоской – 150 см.
- Расстояние до дымохода не менее 200 см. В холодном климате приточно-вытяжная вентиляция изолирована для подогрева поступающего воздуха и предотвращения образования конденсата.
Причины порчи системы
Большинство людей даже переехав на новое место жительства и прожив там годы, часто не думают о каких-то там трубах, проложенных внутри стен. Часто о том что в их жилище есть вентиляционный канал, они узнают только тогда, когда с вытяжкой случается какая-нибудь беда. И потом долго недоумевают, а почему эта самая беда произошла. А произойти она могла по нескольким причинам:
- Главная причина появления конденсата – резкая разница температур, столкновение холодных потоков воздуха с улицы и теплых, влажных домашних. Чем больше разница в температурах, тем сильнее «плачут» трубы. Недаром люди начинают обычно жаловаться на конденсат при включении вытяжки в межсезонье.
- Система с самого начала была устроена неправильно и работала со сбоями от чего и начал образовываться конденсат. Обычно влага появляется из-за слабой вытяжки или недостаточного притока воздуха, из-за которого водяные пары задерживаются в трубе и там же оседают капельками.
- Причины могут залегать глубже в недосмотр при строительстве дома. Фундамент влажный или стены и пол плохо утеплены.
- Еще одна версия – избыточная влажность в помещении.
- Конденсат формируется в ответ на подтопление дома или из-за прорыва водоснабжения.
- Конденсат появляется если теплоизоляция трубы желает лучшего. Происходит ситуация, описанная в первом пункте – столкновение температур, конфликт между холодом трубы и теплотой проходящего по ней воздуха.
- Проблему вытяжке создает ее засорение. Со временем внутрь канала попадает пыль и прочий мусор, его количество увеличивается до тех пор, пока не превратиться в препятствие для воздухообмена. Приложите кусочек бумаги к вентиляционной решетке – если канал не забит, бумага будет крепко держаться на решетке благодаря потоку воздуха. Хуже всего, если бумажка резко отлетает от решетки – значит, в дом поступает отработанный воздух от соседей.
Приложив бумагу к вентиляционной решетке, можно проверить работу вытяжной системы
