Вентиляция бассейна – расчет системы приточно-вытяжной вентиляции бассейна

Схема вентиляции бассейна

Основной принцип построения вентиляции искусственной купели такой:

• отработанный воздух, как уже отмечалось выше, удаляется из верхней зоны;
• входящий, обладая более высокой температурой и низкой относительной влажностью, направляется по периметру помещения вдоль стен и окон.

Такой порядок вентиляции дает возможность обеспечить действенное избавление от влажного воздуха и надлежащее поддержание температуры возле стен (она должна быть выше показателя точки росы).

ВАЖНО! Если бассейн оборудован стеклянной кровлей, то часть приточного воздуха должна подаваться настилающей струей вдоль нее, а удаляться с противоположной стороны, чтобы обеспечить повышение температуры остекленной поверхности в период холодов и охлаждение ее в жару. Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней

К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента

Но для поддержания надлежащей влажности недостаточно правильно спроектировать вентиляцию, надо еще определиться с температурой воды и воздуха, который напрямую связаны с ней. К примеру, понижение температуры воздуха лишь на 1 градус, увеличивает влажность на 3,5 процента.

Поэтому убавить влажность в помещении можно и без вентиляции. Для этого просто надо накрывать чашу водоема пленкой, когда в нем не купаются.

А вот объем воздуха, который поступает в это помещение, должен быть на допустимом санитарными нормами уровне. На сегодня этот показатель соответствует 80 м3/час на человека.

Типы вентилирования помещений

Вентиляцию можно разделить на две подгруппы: естественную и принудительную. Схемы могут дополнять друг друга или применяться независимо.

Естественное вентилирование

В такой схеме движение воздушных масс обеспечивается естественными причинами, перепадами давления внутри и снаружи здания. Чем выше здание, тем эффективнее вентиляция. Такими системами оснащены все многоквартирные дома, школы, детские сады и т.д., но с применением инновационных строительных материалов эта схема устаревает. Борьба за энергоэффективность предполагает герметизацию зданий и ограничение потока. Поэтому естественная вентиляция входит в состав более сложных схем.

Принудительное вентилирование

Воздухообмен в этом случае обеспечивает работу электростанций, которые создают стабильный и эффективный поток, заменяющий воздух рассчитанное количество раз. Вентиляция обеспечивается другим набором оборудования.

Приточное оборудование

Особенностью такого воздухообмена является нагнетание подготовленного воздуха в помещение. Отходы отводятся по естественным каналам через шпалы, вентиляционные отверстия и т.д. Такая схема применяется в жилых домах, квартирах и при небольших модернизациях промышленных объектов. Конструктивным преимуществом оборудования является возможность подготовки воздуха (фильтрация, контроль температуры и влажности). Наши инженеры подготовили чертежи, рассчитали приточную вентиляцию помещения, онлайн-расчет может предоставить эту информацию. Калькулятор силовой системы вентиляции позволяет, зная тип и площадь объекта, понять примерную стоимость сложной системы.

Система вытяжной вентиляции

Эта система работает наоборот. Воздух попадает в помещение через открытые проемы и удаляется вытяжным оборудованием, расположенным в «грязных зонах». Его задача — обнаруживать загрязнения, не позволяя воздуху распространяться по комнате. Подобная схема используется для оборудования промышленных предприятий, где загрязнение происходит в одном или нескольких ограниченных местах. Примером могут служить паяльные станции.

Эта схема также используется при строительстве частного жилья. Такие схемы рекомендуются в экологически чистых районах, так как невозможно провести эффективную подготовку воздуха. Компания рассчитала вытяжную вентиляцию, калькулятор поможет узнать цену на постройки различного назначения за считанные секунды. Онлайн-расчет системы вытяжной вентиляции компании Авимос позволяет выбрать тип помещения, необходимую площадь и узнать примерную цену на готовое решение.

Приточно-вытяжная установка

Это наиболее эффективная схема вентиляции, так как приточно-вытяжная система работает от электростанций. В результате образуются четко прямые потоки, движущиеся с расчетной скоростью. Схема не зависит от природных условий и поддерживает указанные режимы в течение всего года. Эффективная подготовка воздуха позволяет создать микроклимат во всем здании, а на некоторых участках помещения поможет определить примерную стоимость системы вентиляции с установкой.

Схемы вентиляции бассейна в частном доме

Различается два типа систем – приточно-вытяжная и принудительная с осушителями воздуха. Чаще всего хозяева частных строений предпочитают обходиться сетью с естественным притоком и принудительной вытяжкой. Для удаления влаги устанавливают бытовые осушители.

Такая схема не всегда работает, поскольку осушители не справляются с функциями. К тому же естественный приток воздуха ограничен по скорости и объемам, что провоцирует скопление избыточной влаги в отработанной среде.

Приточно-вытяжная

Оптимальный вариант для бытовых бассейнов. Конструкция организуется приточной установкой, вытяжным вентилятором, рекуператором. Также в систему входят фильтры притока, вытяжки, блок управления, байпас и емкость для сбора конденсата.

Приточная вентиляция в бассейне с рекуператором имеет ряд достоинств:

• Корректируются рабочие параметры. Например, отключается система интенсивного обмена воздуха с поддержанием дежурного режима. Настройка режимов выполняется один раз при запуске сети в эксплуатацию.
• Управление осуществляется пультом, показатели выводятся на экран.
• Снижается расход топлива, уменьшаются затраты на прогрев входящих потоков.

Рекуператор работает по принципу отбора тепловой энергии у выходящего потока и передачи тепла поступающему воздуху. Нагреватели в этом случае функционируют в пониженном режиме, что увеличивает срок службы оборудования без потери эффективности.

Вытяжка организуется стандартным путем – вытяжными канальными вентиляторами. Мощность приборов выбирают по индивидуальным характеристикам сети.

Вентиляция с осушением воздуха

Раздельное применение осушителей и системы вентиляции не гарантирует итоговый результат. Поэтому схема вентиляции в бассейне частного дома организуется универсальная или комбинированная. Конструкция сочетает приточно-вытяжную вентиляцию с осушителями. Канальные осушители устанавливаются в подсобных помещениях, настенные – в помещении бассейна.

Принцип работы сети прост: поток свежего воздуха подается в осушитель, где смешивается с отработанной средой для прогрева. Тут же поток осушается и потом транспортируется в помещение. Вытяжка организуется вытяжным вентилятором в верхней зоне пространства – это стандартный способ.

Достоинства варианта – невысокая стоимость, простота монтажа и удобство эксплуатации. Минусы в повышенных затратах на обслуживание и необходимости дополнительной регуляции температуры воздуха.

Оптимальный вариант формирования системы – комбинация приточно-вытяжной сети и кондиционеров с осушителями. Сеть стоит дорого, зато обеспечит нормальную температуру, влажность. Приточно-вытяжная вентиляция работает в обычном режиме, а нагрузка по прогреву и осушению воздуха ложится на секции охлаждения, автономные осушители.

Микроклимат бассейна

Устройство вентиляции бассейна – крайне важный фактор создания комфортного для человека микроклимата. Отсутствие качественной вентиляционной системы приводит к быстрому распространению грибка и плесени, а накопление в воздухе большого числа микроорганизмов приводит к возникновению различных заболеваний.

Повышенная влажность в закрытом помещении бассейна приводит к коррозии металлических и гниению деревянных конструкций, разрушению грибком отделки и стен

Влажность в помещении бассейна должна находиться на уровне 50–60%, в этом случае достигается умеренный уровень испарения влаги с поверхности воды, что влияет на условия комфорта в помещении. При данной влажности и температуре воздуха 28—30 °С (характерная для помещений бассейнов температура) роса будет образовываться при 16—21 °С. Это заметно выше чем для обычных помещений, в которых температура воздуха находится на уровне 24 °С, влажность 50%, точка образования росы на уровне 13 °C. Для помещений бассейнов превышение влагосодержания воздуха считается нормой.

Температура и влажность воздуха для бассейна

Рекомендуемые параметры воздуха в помещениях крытых бассейнов:

• Вода в бассейне в пределах 24–28 °С.
• Воздух в помещении бассейна должен быть на 2–3 °С выше температуры воды. При снижении температуры воздуха возникает опасность простуды. При повышении влажности возможно возникновение ощущения духоты. Также не рекомендуется снижать температуру воздуха ночью в целях экономии энергии, так как повышается расход тепла.
• Во избежание сквозняков, рекомендуемая скорость движения воздуха должна находиться в пределах 0,15–0,3 м/с.

Все эти и многие другие условия принимаются во внимание при проектировании, и предлагаются решения для снижения конденсации влаги на потолке и стенах. Сложность ситуации состоит в том, что когда люди, к примеру, в ночное время не используют бассейн, тепло и влажность никуда не исчезают

Бассейн не получится «выключить» на ночь. Единственной возможностью снизить количество испарений, использовать покрытия поверхности воды, но данные устройства недолговечны и редко используются.

Скорость испарения воды с поверхности бассейна в зависимости от способа его эксплуатации

Тип бассейна	Пустой	С купающимися
Обычный или скиммерный бассейн	10-20 грамм/м²/час	130-270 грамм/м²/час

При достижении уровня 80–90% влажности при температуре 29–30 °С, возникает риск обострения хронических заболеваний, резкого ухудшения самочувствия. Поэтому, при правильно рассчитанной и спроектированной схеме вентиляции частного бассейна, из воздуха удаляется излишняя влага, он очищается за счёт интенсивного воздухообмена, но при этом не пересушивается.

Осушение воздуха до нужных параметров осуществляется осушителями, по параметрам влаговыделения. Осушители бывают моноблочными и встроенными в систему вентиляции (при рекуперации воздуха).

Как меняется воздухообмен в холодное время года

Расчет вентиляции при похолодании мало чем отличается от того, который проводится в теплое время года.

Определяем количество явного тепла:

Количество поступаемой влаги:

• от пловцов Wпл равно, как и в теплый сезон, 1340 г/ч;
• с поверхности водной глади узнаем

с обходных дорожек рассчитываем

Общее поступление влаги, таким образом, будет составлять:

Далее определяем энергию полного тепла:

Подсчитываем общее количество тепла:

Из полученных данных исчисляем тепловлажностые отношения:

Как меняется воздухообмен в теплый период

Чтобы определиться с этим, берем во внимание поступления тепла от:

• освещения;
• пловцов;
• обходных дорожек.

Солнечная радиация нам даст теплоту:

Количество теплоты от купающихся в бассейне узнаем так:

Теперь определяем теплоту, исходящую от обходных дорожек:

Потери тепла, которыми сопровождается нагревание воды в чаше, определяем так:

Избытки явной теплоты узнаем таким образом:

Особенности проектирования вентиляции бассейнов в коттеджах

Что может быть лучше собственного бассейна

При проектировании вентиляции бассейна частного дома учитываются следующие особенности:

• температура воды в бассейне по отечественным нормам +30 – 32 градуса, по евростандартам +28;
• температура воздуха согласно европейским нормам превышает температуру воды на 2 – 4 градуса, согласно отечественным на 1 – 2 градуса;
• отток воздуха может преобладать над притоком в 0,5 раза;
• уровень шума от работающих установок не должен превышать 60 децибел;
• в бассейне купается, как правило, не больше 2 человек одновременно;
• использование бассейна эпизодическое, не длительное;
• широко применяются жалюзи и шторы для водного зеркала.

В качестве оборудования для вентиляции бассейна используются приточно-вытяжные установки, можно раздельные, но всегда автономные от основной системы воздуховодов дома.

При размещении приточных решеток вокруг бассейна создается дискомфорт от перемещения воздушных масс, что понятно, учитывая небольшую площадь помещения.

Многие заказчики требуют сделать незаметную вентиляцию в бассейне, не нарушающую дизайн и архитектуру.

Выбор оборудования и автоматизация ветнляции бассейна

Подбор схемы и аппаратуры для вентиляции бассейна в коттедже основывается на тщательных расчетах. Принимаются в расчет любые факторы, изменяющие скорость испарения:

• площадь бассейна;
• температура воды и воздуха в помещении;
• расчетные показатели влажности;
• режим посещения;
• количество посетителей;
• наличие покрытия воды;
• объем зала, в котором располагается бассейн.

Для расчетов вентиляции бассейнов требуются также данные о средней влажности и температуре в холодное и теплое время года.

Возможности систем автоматизации:

• запуск или отключение вентиляции (в определенное время или в зависимости от характеристик воздуха);
• контроль над влажностью и температурой воздуха;
• защита оборудования от перепадов в электросети;
• оповещение о нарушениях в работе аппаратуры;
• интеграция в систему «умный дом».

Кондиционеры для бассейнов

Красиво украсить бассейн-дело тонкого вкуса

Это воплощение новейших технологий, позволяющих своими руками приобрести оборудование для вентиляции бассейна. Кондиционеры для бассейнов создают требуемый микроклимат, полностью автоматизированы и работают в следующих режимах:

• Отопление помещения. Встроенный тепловой регистр позволяет прогревать воздух в зале, где располагается бассейн;
• Осушение воздуха. Процесс проходит в тепловом насосе, где температура воздуха понижается до точки росы и на стенках испарителя осаждаются капли влаги, стекающие в емкость для сбора конденсата. Далее воздух попадает на теплообменник и согревается перед подачей в помещение;
• Подмес свежего воздуха. Эта функция позволяет кондиционеру полностью заменить схему вентиляции бассейна, подавая в помещение подогретый и отфильтрованный воздух. Прогрев происходит за счет рекуперации тепла из удаляемого воздуха;
• Летний режим. Если температура атмосферного воздуха превышает температуру в помещении, запускается этот режим;
• Усиленное осушение. Этот режим включается в схему вентиляции частного бассейна по желанию. Он необходим в местностях с повышенной атмосферной влажностью.

Кондиционер позволяет сделать вентиляцию в бассейне простой в управлении и монтаже. Для загородного дома это идеальный вариант. Но есть и более мощные модели для лечебных или общественных бассейнов. Используемые технологии позволяют минимизировать затраты при эксплуатации. Мощность вентиляторов, также как и работа всех остальных узлов, управляется электронным коммутатором.

Блок кондиционера предохранен от коррозии полимерным материалом и утеплен.

Управление осуществляется пультом, снабженным экраном, а также дополнительным пультом ДУ. На экране отражаются сведения о температуре и влажности помещения. Многие модели оснащены модемами, позволяющими управлять дистанционно.

Подобные системы позволяют очень точно поддерживать микроклимат в помещении, обеспечивая качественную вентиляцию бассейна. Своими руками владелец может выбрать подходящее оборудование.

Как снизить уровень влажности в помещении с бассейном

Владельцы частных или же общественных бассейнов применяют один из трех способов снижения влажности в помещении. Существуют следующие варианты:

• Конденсация.
• Ассимиляция.
• Смешанный метод.

Виды конденсационных осушителей

Как было сказано выше, метод конденсации подразумевает использование осушителей. Они бывают разных видов:

• Настенные – устанавливаются на стены, причем даже на стены с готовой отделкой.
• Настенные скрытые – монтаж оборудования возможен только на этапе проектирования здания, поскольку аппаратура скрывается в соседней комнате, которую предварительно нужно подготовить.
• Стационарные – подходят для обслуживания масштабных бассейнов, например, в спортивном комплексе. Отличаются повышенной мощностью.

Выбор осушителя основывается на размерах помещения и площади резервуара.

Комбинированный (смешанный) метод

Комбинированный метод выбирают для бассейнов с большой посещаемостью и площадью водного пространства как минимум в 50 м². Использовать его для частных домов нет смысла. Системы вентиляции и осушения могут быть либо независимыми друг от друга, либо объединяться в общую систему. Смешанный метод отличается дороговизной установки, но бюджетным обслуживанием. Одинаково эффективно работает и в теплый, и в холодный период.

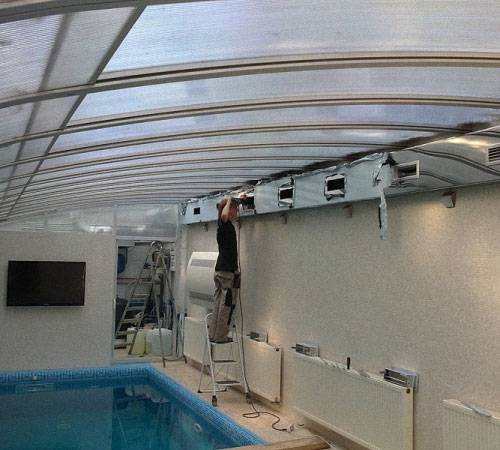

Монтаж вентиляции в бассейне частного дома своими руками

Обустройство вентиляции предполагает установку воздуховодов, вентиляторов, осушителей и другого оборудования. При неимении опыта оптимально обратиться к квалифицированным специалистам.

Если решено сделать вентиляцию в бассейне без посторонней помощи, надо придерживаться общепринятых правил:

1. Все работы проводят, не отступая от пунктов проекта. Оборудование ставят по монтажной схеме.
2. Несмотря на красоту прямоугольных каналов, оптимально отдать предпочтение круглым воздуховодам. Они менее эстетично смотрятся под потолком, но эффективнее в работе.
3. Гибкие гофрированные трубы служат только для подсоединения канала к элементам оборудования. Их нельзя укладывать в недоступном для обслуживания месте. Разрешается максимальная длина гофры – 1,5 м.
4. По вытяжным воздуховодам будет отводиться много влажных испарений. Чтобы избежать коррозии, трубы используют пластиковые или из нержавейки.
5. Выходящую за пределы частного дома на улицу вытяжную трубу изолируют утеплителем. Его примерная толщина – 5 см. Теплоизоляция предотвращает образование конденсата внутри каналов.
6. Работающее оборудование и управление им должно находиться в отдельно отведенной комнате. Обычно используют подвал дома. Реже оборудование размещают на чердаке или улице. Сложность второго способа заключается в обеспечении надежной шумо- и теплоизоляции. Вдобавок в электрооборудование не должна попадать влага.
7. Все рабочие узлы вентиляции и оборудование устанавливают на доступных участках, чтобы удобно было выполнять обслуживание или ремонт.
8. Основной шум в вентиляции создают вентиляторы. Снизить уровень помогает соединение гофрой с каналами, шумоглушители, использование шумоизоляционных корпусов для вентиляторов.
9. Если система оснащена вентиляторами, оптимально для управления установить регуляторы скорости. Они помогут изменять параметры при необходимости, точнее добиваться требуемых норм воздухообмена.

После монтажа всех элементов приступают к пусконаладочным работам. Испытывают работоспособность и производительность системы.

На видео рассказывают о вентиляции бассейнов:

Разработка проекта вентиляции для бассейна

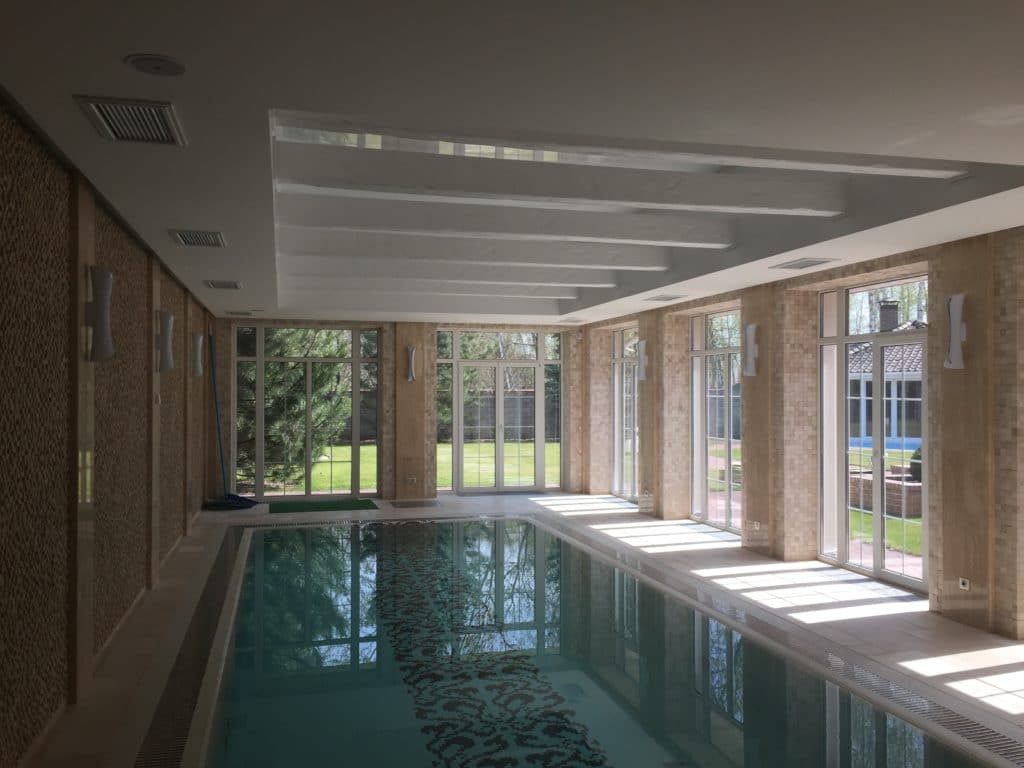

Вентилируемое помещение бассейна

Схема оборудования – ответственная задача для специалистов. Создание вентиляционного устройства – процесс, включающий много факторов. Профессионально установленная вентиляционная составляющая может быть выполнена только специалистом.

При проектировании необходимо помнить:

• влажные и подогретые потоки воздуха устремляются вверх;
• на поверхностях оседает конденсатная жидкость;
• оборудовать вентиляцией возможно соседнюю комнату, под резервуаром, опоясывая его.

Условие комфортности – отсутствие сквозняков. Это достигается нивелированием количества входящих и исходящих воздушных масс.

Актуальная характеристика вентиляции – температурный фон приточного воздуха. Профессионально отслеженные температурные данные позволяют экономить на подогреве помещения

При создании проекта берутся во внимание расходные данные воздушных потоков

Все данные, учитываемые при расчете:

• параметры водной территории;
• параметры обходных дорожек;
• параметры всего помещения;
• температурный фон водного наполнения;
• температурный фон воздуха в комнате;

Струи теплого воздуха стремятся вверх из-за меньшей массовой доли, необходимо следить за температурным показателем воздушных масс под потолком.

Вентиляция решает целый комплекс задач. Удаление влажного воздуха позволяет сохранить целостным помещение, обеспечить человека необходимым количеством свежего воздуха. В процессе эксплуатации вентиляционного комплекса экономится энергия, что делает систему незаменимой. Можно точно рассчитать стоимость вентиляции бассейна в коттедже.

При самостоятельном проектировании вентиляционной системы для бассейна в расчетные листы должны входить некоторые необходимые вычисления:

• приход явного теплого микроклимата (входит тепло солнца, электрическое освещение, нагревание содержания чаши);
• приход влажности в воздух (от пловцов, поверхности воды);
• соотношение воздухообмена по влажности и тепловым характеристикам.

Расчет вентиляции бассейна зависит от многих факторов, учитывать которые необходимо в полном объеме. Следует подобрать оборудование, материалы, производителя продукции, определиться со стоимостью монтажных работ. Это позволит избежать напрасных трат. Создается рабочий вариант проекта, разрабатывается спецификация, точные схемы для монтажа, определяется место расположения оборудования. Затем оформляется исполнительная документация, в которую входят чертежные работы, технические характеристики, паспорт объекта с подробными инструкциями по эксплуатации. Проектирование вентиляции бассейна – важная первоочередная задача хозяина дома.

Разрабатываем проект вентиляционной системы

Как уже отмечалось ранее, во время проектирования вентиляции исходят из показателя влажности воздуха около 65-ти процентов, однако в действительности этот показатель обычно снижается процентов на 15 или даже 20. Причина этого предельно проста – так называемое тактильное ощущение влажности. Так, если система обустроена правильно и обеспечивает требуемую влажность, то чувство дискомфорта и конденсат все же могут замечаться. Как следствие – выполняется корректировка функциональных характеристик системы. Явления, описанные выше, после этого пропадают, а вот влажность при этом уже не соответствует нормативным требованиям.

Занимаясь составлением проекта, учитывайте также расход воздуха. Есть много формул и специальных таблиц, которые способны помощь с определением требуемого воздухообмена при текущей температуре и площади чаши бассейна.

Вот основные характеристики, которые должны учитываться во время расчетов:

• температура воздуха под потолком (обуславливается тем, что теплый воздух меньше весит, а потому всегда стремится вверх);
• площадь водного пространства;
• число людей, посещающих бассейн одновременно (в среднем);
• общие габариты обходных дорожек;
• температурный показатель воздуха;
• средняя температура на улице летом/зимой;
• температурный показатель воды.

Если вентиляция бассейна проектируется вами самостоятельно, то в обязательном порядке произведите приведенные ниже вычисления.

1. Определите, сколько тепла поступает от людей, воды в чаще, солнечного света, осветительных приборов и, собственно, дорожек.
2. Определите, сколько влаги поступает от купающихся, дорожек и воды.
3. Рассчитайте воздухообмен, учитывая при этом нормативный показатель.

В соответствии со стандартами общества инженеров Германии последний показатель необходимо рассчитывать по водной площади, общем показателе влажности и температуре воды. Кроме того, должны учитываться и функциональные особенности помещения. Формула расчетов выглядит примерно следующим образом (в килограммах за час):

е*F*РВ-PL = W.

Рассмотрим, что обозначает каждый из показателей:

• F обозначает общую водную площадь в квадратных метрах;
• PL – это давление пара в случае заданных влажностных/температурных показателей;
• РВ – это все то же давление пара, вот только при заданных параметрах воды в чаше;
• наконец, е – это показатель испарения, определяющий функциональные особенности конструкции.

Последний показатель зависит от типа бассейна. Так, если конструкция накрыта пленкой, то э будет составлять 0,5; если на ней имеются водные горки, то 35; если вода статична, то 5; если речь идет об общественном бассейне, то около 20; наконец, если чаша небольшая и ее посещает среднее число людей, то 15.

Также заметим, что непосредственно при обустройстве вентиляционной системы вы должны теплоизолировать и герметизировать каждый из воздуховодов в обязательном порядке. Воздушный поток не должен направляться на водную поверхность. Если вентиляция бассейна малогабаритна, то может быть установлена между базовым и навесным потолками. Наконец, применение кондиционера в комнате, где уже имеется вентиляция, нежелательно.

На этом все, теперь вы в курсе, что собой представляет вентиляция в таких местах, как ее проектировать и рассчитывать. Не забудьте посмотреть еще один тематический видеоролик. Удачи в работе!

Проектирование систем вентиляции

Система вентиляции бассейна проектируется по плану с расчетом площади, поверхности воды. Учитываются ширина стеновых перегородок, температурный фон. Водный баланс удерживается около 24°C – 26°С, а температурный режим воздуха – около 26°C – 28°С, на основании этого производится расчет вентиляционной мощности. С поднятием температурного фона увеличивается уровень влажности, поэтому для исключения лишних затрат энергии необходимо поддерживать качественные характеристики.

Возводится приточная или вытяжная разновидность вентиляции. Первая система характерна для бассейнов в частном доме

В проекте во внимание берется, сколько по продолжительности функционирует бассейн и сколько людей одновременно смогут его посещать

При проектировании вентиляционного оборудования учитывается направление струи воздуха, не попадающее на человека. Эффективным признается поступление воздуха вертикально на стены через половые решетки. В любом случае воздухообмен должен быть предельно налажен, работать бесперебойно.

При установке вентиляции во внимание берется и процент влажности снаружи в разное время года. В зимние месяцы показатель содержания влаги меньше, нежели в жаркие

Для комфортного уровня микроклимата в здании летом требуется усиленный обмен воздуха. Реализуется это за счет количественного изменения оборотов вентиляторов.

Вентиляционное оборудование должно решать определенные функции:

• соблюдение условий климата в помещении;
• уменьшение расходования ресурсов энергетики от изменения микроклимата.

Система связана с функциональностью оборудования. Существуют следующие виды вентиляции:

• приточно-вытяжная с подогревом воздушного пространства;
• разграничением ходящих и исходящих атмосферных масс.

Какую систему вентиляции выбрать для сауны

Вентиляция для такого типа помещений может быть трех видов:

• механическая;
• естественная;
• комбинированная.

Вентканал, управляемый в ручном режиме

Первый вид довольно дорогой, поэтому в парных чаще используют принудительный отток. Во время работы вытяжного вентилятора в парилке образуется пониженное давление и через воздухоотводы поступает свежий воздух. Преимущества комбинированной схемы заключаются в том, что для ее установки не нужно перекрестно располагать ветрешетки, что является обязательным правилом для естественной вытяжки.

Виды систем

1. Естественная вентсистема (приточно-вытяжная). Предполагает наличие приточных и вытяжных клапанов. За счет разницы давления снаружи и внутри сауны воздух попадает в помещение через приточный клапан, прогревается и выходит из него через вытяжной воздуховод.
2. Механическая вентиляционная система (принудительная). В ней задействованы приборы, управляющие воздушными потоками. В зависимости от расположения вентилятора различают приточную, вытяжную и приточно-вытяжную вентиляцию.

В сауне с электрокаменкой

Сауна с электрокаменкой Harvia Fuga

• Для притока свежего воздуха под дверью парной оставляют щель (примерно 5 см).
• Приточный клапан в сауне с электрокаменкой должен находиться в стене под печкой, а вытяжные клапаны на противоположной стене: один в метре от пола, другой вблизи потолка.
• Отверстия соединяются вытяжным коробом.
• Короб выводится в общую вентсистему дома или в дымоход.
• В случае отдельного воздуховода сила тяги зависит от его длины: чем выше труба, тем сильнее тяга.
• Воздуховоды необходимо оборудовать затворами, чтобы регулировать интенсивность воздушного потока.

Если открыть вытяжное отверстие сильнее, чем приточное, движение воздуха усилится. При скорости воздушного потока 0,3 метра в секунду ощущается сквозняк. В сауне сквозняков быть не должно. Поэтому вентотверстия нужно открывать одинаково.

Вентиляция сауны в коттедже

В коттедже сауну с естественной вентиляцией можно сделать в подвале, в цокольном этаже, в мансарде или в комнате, расположенной рядом с ванной, где уже есть своя система вентиляции

Важно тщательно гидроизолировать эту комнату

Вентиляцией сауны в частном доме не стоит пренебрегать: она предохраняет конструкцию коттеджа от влажности, которая со временем может разрушить несущие стены.

Один из вариантов сауны с бассейном в частном доме

В сауне с бассейном

Без бассейна сауну представить, пожалуй, уже сложно. А если есть бассейн, значит, должна быть организована правильная вентиляция в сауне, чтобы микроклимат в этом помещении был приятным, на стенах не было капель конденсата, плесени, а конструкция строения не разрушалась. Для сауны с бассейном лучше делать принудительную вентиляцию.

Приточно-вытяжная вентиляция может быть дополнена рекуперацией тепла. Это дороже, но зимой быстро окупается. Воздух, поступающий в сауну извне, нужно очищать фильтр-боксом все время, а зимой нагревать до определенной температуры электронагревателем.

Как сделать вентиляцию в парилке бани — подробная статья.

Поток воздуха в сауну идет по гибким воздуховодам, используется канальный вентилятор, скорость работы которого регулируется.

Если в приточную вентиляцию попадает вода, когда гости сауны ныряют, вода должна отводиться в канализацию.

Вентиляция финской сауны

В отличие от бревенчатой бани, в финской сауне не происходит естественного поступления воздуха в помещение через свободно построенные венцы стен снизу. Теплоизоляция препятствует естественной циркуляции воздуха через стены сауны. Поэтому в них делаются вентотверстия, оборудованные задвижками.

Приточное отверстие — вблизи пола (в 30 см от него), вытяжное — вблизи потолка на таком же расстоянии.

Фото системы вентиляции в финской сауне

Вентиляция в сауне в квартире

При условии естественной вентиляции сауны-кабины, помещение для нее должно вентилироваться принудительно: выходящий из кабины воздух очень горячий.

В стене кабины, под печкой, есть приточное отверстие. Его закрывает вентиляционная решетка из дерева. Нагреваясь, электропечь затягивает в помещение воздух. Он становится горячим и поднимается к верхнему полоку.

Интересный вариант с сауной на балконе квартиры

Температура здесь держится около 100 градусов Цельсия. Температура на уровне нижнего полока на 30 — 40 градусов ниже. Полоки соединяет вентканал, работающий аналогично пылесосу. Частично воздух опускается и оказывается снаружи.

Так воздух в помещении меняется несколько раз в час (6 — 8). Когда сеанс работы сауны заканчивается, в потолке кабины отвинчивается вентклапан, и сауна проветривается.
