Обязательная вязка арматуры под ленточный фундамент

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

• цемента М 300 – М 800,
• щебня гранитных пород,
• среднефракционного песка,
• воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

• до 70 см – без продольной арматуры;
• от 71 до 90 см – один ряд;
• от 91 до 130 см – два ряда;
• от 131 до 170 см – три ряда;
• от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

1. Вес всех конструкций дома, включая фундамент.
2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

• T — удельная нагрузка от максимального веса строения (см. выше);
• k – коэффициент запаса (1,1);
• S – площадь подошвы (S = P/T);
• R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

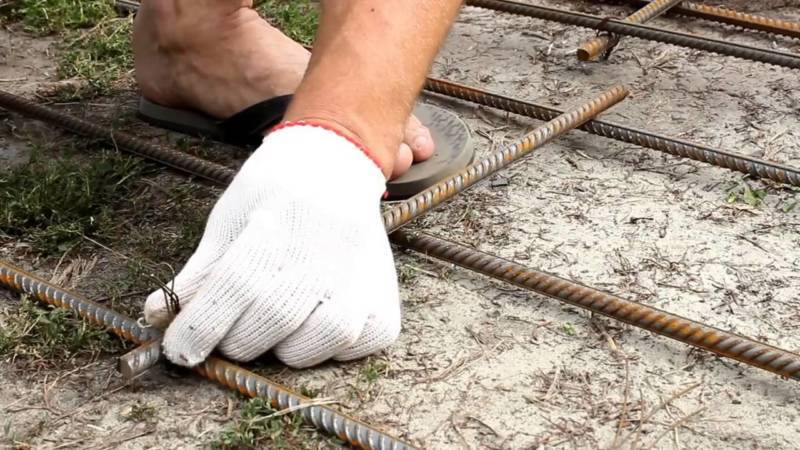

Как вязать арматуру проволокой своими руками

Вязка арматуры проволокой — это традиционный и проверенный временем способ, который обеспечивает надежность и стабильность конструкции. Этот процесс может быть выполнен вручную, и не требует специализированного оборудования.

Инструменты:

• Стержни арматуры. Это основной материал, который будет использоваться в процессе.
• Проволока для вязки арматуры. Она будет использоваться в качестве «нити» в процессе вязки.
• Клещи или плоскогубцы. Эти инструменты используются для обрезки проволоки и уплотнения вязки.

Перечень действий:

1. Отрезайте нужную длину проволоки с помощью клещей или плоскогубцев.
2. Начните обвивать проволокой места пересечения стержней арматуры.
3. Используйте клещи или плоскогубцы для уплотнения вязки, обеспечивая надежное соединение стержней.
4. Повторяйте этот процесс до тех пор, пока все стержни арматуры не будут надежно связаны между собой.

Вязка арматуры проволокой вручную — это навык, который пригодится в любом строительном проекте. Этот метод обеспечивает прочность и стабильность конструкции, позволяя вам быть уверенным в качестве своей работы. Несмотря на то, что это может быть трудоемким процессом, навыки, полученные в ходе его выполнения, незаменимы.

Порядок выполнения работ

Прежде всего производится расчет будущих нагрузок на фундамент. Для проведения такого расчета рекомендуем обратиться к компетентному специалисту. После расчета нагрузок и подготовки проекта вы получите рекомендации по диаметрам арматуры, которые могут выдержать ожидаемую нагрузку. Сборку каркаса удобнее всего производить рядом с траншеей на длинном верстаке. Но можно производить сборку и непосредственно в траншее.

Производится сборка хомутов. Для проверки вертикальности установки используется отвес.

Осуществляется монтаж нижнего горизонтального пояса. Крепеж производится проволокой к хомутам.

После этого монтируем верхний горизонтальный пояс.

Монтаж угловых элементов наиболее ответственный — они отвечают за связку фундамента в целом. Для увеличения жесткости нужно устанавливать вертикальные стойки в два раза чаще.

Устанавливаем опалубку.

Укладываем каркас в опалубку, в местах прохода коммуникаций не забываем укладывать гильзы (как правило используются круглые трубы)

Заливаем бетон. В процессе заливки необходимо разравнивать его. Это позволяет равномерно распределить бетон в опалубке.

После высыхания фундамента производим гидроизоляцию. Ее делают при помощи битума или рубероида.

Выводы

Фундамент — это один из важнейших этапов строительства. Не соблюдение технологии или ошибки при его монтаже и заливке могут привести к значительному уменьшению срока службы всего строения. В случае если вы не уверены в своих силах лучше обратитесь к специалистам. Это позволит вам получить качественную постройку.

Монолитная плита фундамента Монолитные потолочные перекрытия Какие бывают перекрытия и их преимущества Бетонирование площадки своими руками Арматурный пояс для стен из блоков Выбор поставщика металлопроката – на что обратить внимание Как сделать забор из профильно трубы Беседка из профильно трубы своими руками

Все это и многое другое можно найти на нашем сайте.

Проволока для вязки арматурного каркаса

Вязка арматуры при монтаже каркаса фундамента производится проволокой, технические характеристики которой оговорены в документах ГОСТ 3282–74.

Для вязки арматуры чаще всего применяется отожжённая стальная проволока марки ВР

Проволока производится из низкоуглеродистой стали и подразделяется на несколько типов:

• По способу обработки. Существует обработанная термическим способом (отожжённая) и необработанная проволока.
• По точности изготовления. Так, проволока может быть повышенной точности или обычной.
• По временному сопротивлению нагрузкам, на разрыв изделия, непрошедшего термическую обработку и бывает первой и второй группы.
• Проволока может иметь специальное защитное покрытие или быть без него.

Проволока может иметь стальной или черный цвет. Диаметр сечения варьируется от 0,16 до 10 мм. При этом допускаются отклонения в сечении продукции 0,02 мм.

В документах ГОСТ можно найти более подробные характеристики данного изделия. Некоторые из них:

• Удлинение проволоки, прошедшей термообработку и имеющей защитное покрытие, составляет 12÷18%, а без защиты 15÷20%.
• У необработанных высокими температурами изделий, в зависимости от их сечения разнится такой параметр, как сопротивление на разрыв и составляет (Н/мм²):

— 590÷1270 для диаметра 1,0÷2,5мм;

— 690÷1370 для диаметра менее 1,0 мм.

Производитель этой продукции должен обеспечивать соответствие следующим нормам ГОСТ:

— изделия без термообработки диаметром от 0,5 до 6,0 мм должны выдерживать целостность после четырех и более сгибов;

— цинковое защитное покрытие должно сохранить целостность и плотно прилегать в стали после накручивания проволоки в виде спирали. При этом допускается наличие небольших цинковых наплывов, налета, белых блесток и цветовой неоднородности;

— в продажу проволока должна поступать в бухтах. Эти бухты могут иметь различный вес, который зависит от диаметра проволоки и наличия или отсутствия защитного покрытия. Так, масса бухты разнится от одного килограмма при сечении изделий 0,16÷0,18 мм до 40 кг при 6,3÷10 мм.

Термообработка проволоки (ее отжиг) делает материал более пластичным, удобным в работе, без существенной потери прочностных качеств. Так что есть смысл сразу приобретать именно такой вариант. Отжиг, конечно, можно провести и самостоятельно – но стоит ли тратить на это силы, когда в продаже уже есть готовая проволока, и по более чем доступной цене?

Наверное, для ленточного фундамента нет и особой необходимости приобретать проволоку с цинковым покрытием, если сразу после монтажа армирующего каркаса будет проводиться заливка бетона. За столь короткий срок коррозия не успеет «сожрать» соединения, а затем, после полного созревания бетона, она будет и вовсе не страшна.

Как правило, при самостоятельном строительстве ленточных фундаментов применяется проволока диаметром 1,2 или 1,4 мм, реже — до 1,8 мм. Миллиметровая для подобных целей все же слабовата – может давать обрывы при затяжке узлов, а с диаметром 2 мм и более – работать будет очень трудно, потребуется немало сил для качественной увязки без каких-либо особых выгод.

Строительный рынок пополнился еще одним чрезвычайно удобным материалом для вязки каркаса. Это – бухты уже готовых проволочных отрезков диаметром, как правило, 1.2 мм и длиной от 80 до 180 мм, уже имеющих по концам готовые петли. Обычно в бухте – 1 тыс. таких изделий.

Бухты готовых проволочных петель «Казачка» или «Зубр» — очень удачная покупка, чрезвычайно упрощающая вязку арматурного каркаса.

Стоимость таких упаковок проволочных петель – весьма доступная, а производительность труда, как показывает практика, возрастает почти втрое.

Ниже читателю предложен калькулятор, который поможет быстро рассчитать, сколько примерно точек соединения предстоит увязать на создаваемом арматурном каркасе, и какое количество проволоки для этого потребуется. При этом учтено, что некоторые участки армирования требуют дополнительного усиления.

Видео

Схемы и приемы

Перед тем как вязать арматуру, надо понимать, что не всегда можно использовать простые схемы вязки. Ведь фундаментные конструкции подвергаются подчас огромным нагрузкам, исчисляемым сотнями тонн. Поэтому и способы крепления надо использовать более сложные.

Посмотрите на фото ниже, где показана одна из схем вязки арматуры. Она отличается от остальных тем, что сложенная вдвое проволока как бы делает двойную петлю, с помощью которых происходит прижим одного прутка к другому. Таким способом связывать элементы каркаса не совсем удобно, но это эффективная схема, гарантирующая высокую прочность соединения. При этом надо отметить, что в поперечном направлении стержни соединены прочно, а в продольном есть свобода смещения. Таким способом обычно связывают арматуру в углах фундаментной конструкции.

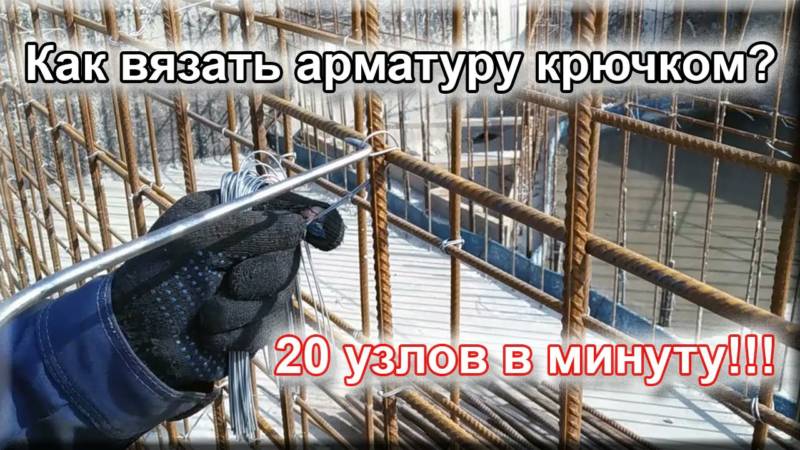

К простым способам обвязки можно еще отнести и другую технологию:

1. В двойную петлю вставляется один свободный конец проволоки.
2. Делается два оборота крючком.
3. Затем вставляется второй конец в петлю.
4. Делается необходимое количество оборотов для зажима двух прутков.

Армирование углов

К армированию в углах надо подходить с особым вниманием, потому что эти участки самые нагружаемые, в них образуются разряжения высокой величины. Поэтому соединение арматуры в них производится по специальным схемам, в которых часть элементов конструкции в одной траншеи заходит в соседнюю с перехлестом сопряженных концов. Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса

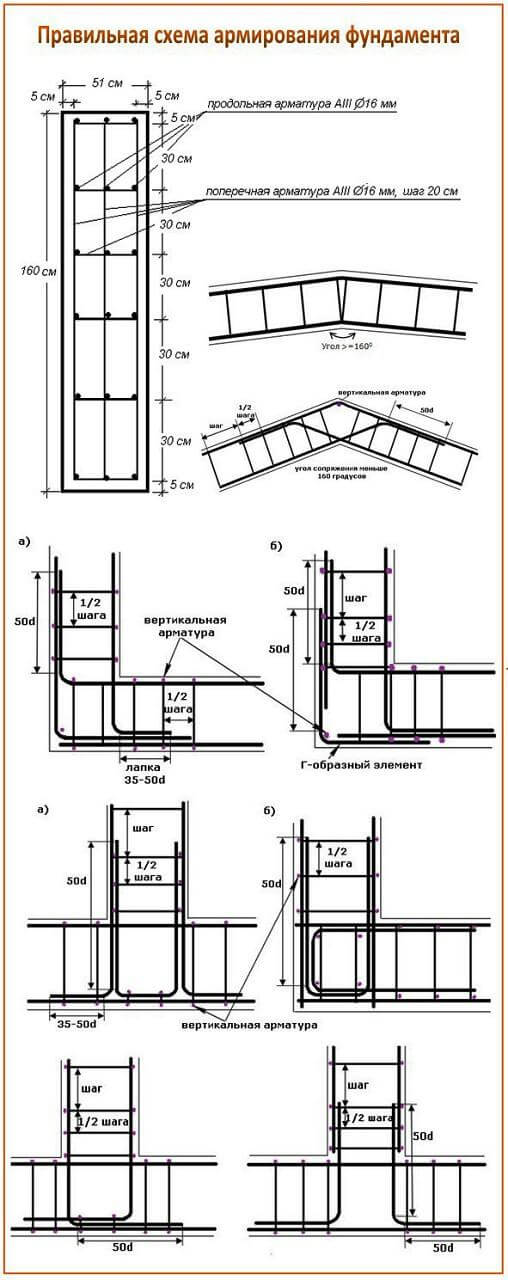

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса

Чтобы было понятно, о чем идет речь, вот несколько фотографий, на которых обозначены возможные способы соединения двух смежных участков армирующего каркаса.

Обратите внимание, что в этих двух схемах четко определены различия. Если в первой перехлест и соединение двух каркасов происходит за счет продольной арматуры, которую сгибают и направляют в соседнюю траншею, то во второй связка производится Г — образным хомутом, изготовленным из той же арматуры, что и продольные элементы армирующего каркаса. При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы

Вяжется арматура для фундамента в углах конструкции хомутами или проволокой

При этом необходимо понимать, что угловые элементы всегда усиливаются вертикальной и продольной арматурой или специальными П — образными хомутами из стержней, что и вертикальные элементы. Вяжется арматура для фундамента в углах конструкции хомутами или проволокой.

Необходимо обратить внимание и на тот факт, что ближе к углам сооружения шаг установки вертикальных и поперечных прутков уменьшается до половины основного расстояние между ними. Это в первую очередь усиливает конструкцию. Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится

Конечно, это материальные затраты, но без дополнительного упрочнения говорить о высокой надежности конструкции не приходится.

На фотографии выше показаны всего лишь две схемы вязки арматурных стержней в углах ленточного фундамента. Их намного больше, и у каждой своя специфика проведения работ, своя точная технология стыковки и вязки.

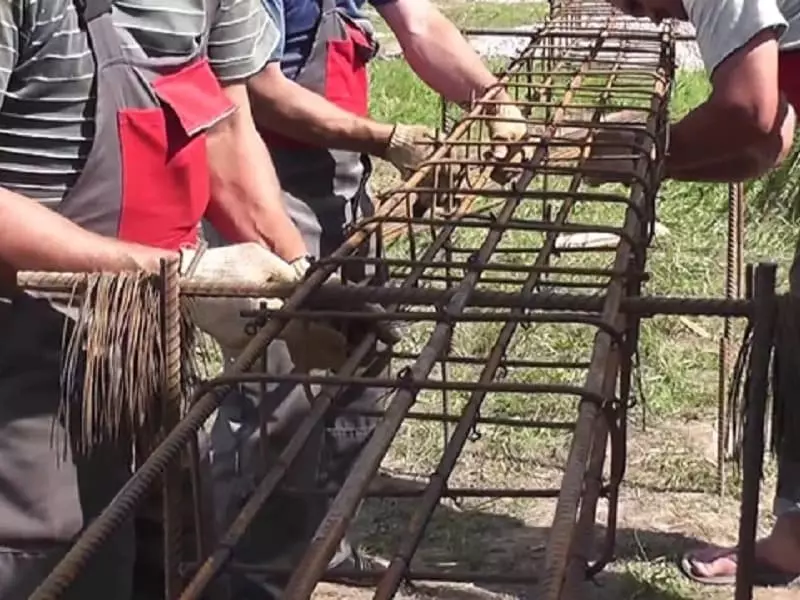

Вязка арматуры для ленточного фундамента

Вязка арматуры для ленточного фундамента — это критически важный этап строительства, который требует внимания к деталям и аккуратности. Правильно выполненная вязка арматуры обеспечивает прочность и стабильность фундамента, что является основой для дальнейшего строительства.

Инструменты:

• Стержни арматуры. Количество и длина стержней зависят от размера вашего фундамента.
• Проволока для вязки арматуры. Используйте прочную проволоку, которая не будет ржаветь.
• Клещи или плоскогубцы. Они используются для обрезки проволоки и обеспечения плотной вязки.
• Уровень. Этот инструмент необходим для проверки горизонтальности и вертикальности стержней арматуры.

Перечень действий:

1. Установите стержни арматуры в соответствии с проектом вашего фундамента.
2. С помощью уровня проверьте, что все стержни установлены верно.
3. Отрезайте нужную длину проволоки.
4. Начните обвивать проволокой места пересечения стержней, используя клещи для создания плотной вязки.
5. Проверьте, что все стержни надежно связаны между собой.
6. Повторите этот процесс для всех пересечений стержней в вашем фундаменте.

Изучив технику вязки арматуры для ленточного фундамента, вы обеспечите основу вашего строения прочностью и долговечностью. Этот процесс может быть трудоемким, но знания и навыки, полученные в ходе работы, станут ценным приобретением для любого домашнего мастера.

Технология выполнения прочих методов вязки

Для строителей важно знать все способы устройства каркаса, а не только как пользоваться крючком для вязки арматуры

Пистолетом

Для вязки проволоки этим устройством не нужны особые навыки. Автоматическое устройство достаточно поднести к месту фиксации и нажать на спуск. Механизм в доли секунды выполнит операцию, после чего можно сразу двигаться дальше.

Клещами

При работе с клещами не обязательно подготавливать петли, чтобы затянуть связку. Этот способ позволяет экономить на расходе проволоки.

Проволоку сматывают в небольшие рулоны и удерживают в левой руке. Один конец протаскивается снизу, а за второй конец делают захват клещами, после чего работник выполняет пару оборотов и откусывает излишек проволоки.

Многие профессионалы отдают предпочтение методу вязки клещами, так как, при определенной сноровке и если все делать правильно, он позволяет подготавливать каркас быстрей, чем при работе крючком.

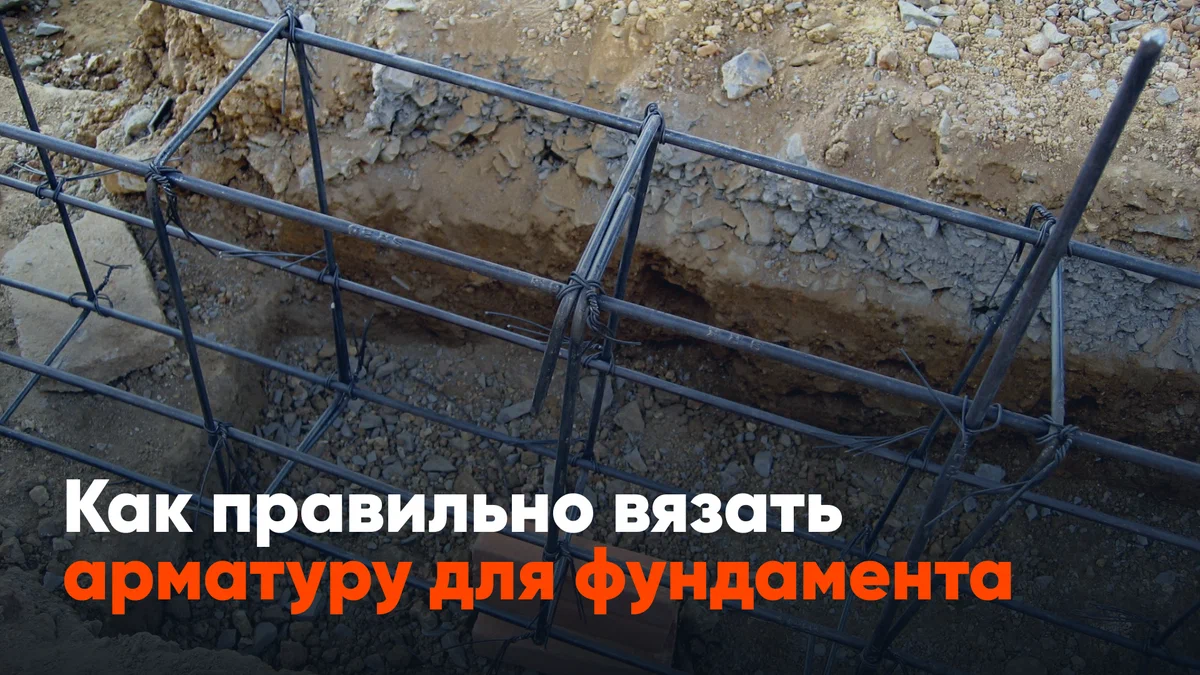

Как правильно вязать арматуру для фундамента. Вязка арматуры для фундамента — способы, схемы, нормы и правила для начинающих, как быстро вязать арматуру

От качества фундамента зависит прочность здания. Он принимает на себя вес стен, кровли и противодействует силам пучения грунта. Бетонное основание легко справляется с силой сжатия, но слабо сопротивляется силам растяжения.

Укрепляют основание арматурой, которая компенсирует недостаток пластичности бетона. Существуют определенные правила и приемы вязки арматуры в единый каркас, чтобы объединить в единое целое слой бетона и металлический остов несущей части здания.

Виды арматуры для фундамента

От материала, диаметра и качества армирующего каркаса зависит надежность и долговечность фундамента. Арматура представляет собой прутья, изготовленные из стали или композитных материалов, соответствующих нормативным документам размерам и показателям качества.

Металлическая арматура делится на шесть классов.

• Для заливки мелкозаглубленных оснований небольших по размерам домов, дач, коттеджей, бань подходит класс А II (А300).
• Для более масштабных сооружений используют А III (А400).
• Поверхность прутьев рифленая, что обеспечивает прочное сцепление с бетоном.
• Изготавливают из конструкционной низколегированной стали марок 35ГС и 25Г2С.

Композитные стержни изготавливают из стеклянных, базальтовых и углеродных волокон, пропитанных и связанных фенолформальдегидными смолами. Они не подвергаются коррозии, низкий вес упрощает доставку к месту строительства и монтаж.

Диаметр стержня

В СНиПах, которые определяют правила, нормы и требования к этапам строительства, диаметр арматуры рассчитывается исходя из геометрических размеров фундамента. Ее количество должно быть больше 0,1% от площади поперечного сечения основания.

Рассчитывается площадь сечения путем перемножения высоты и ширины прямоугольной ленты. Например, для основы высотой 60 см и шириной 30 см площадь сечения равна 1800 см2.

• Площадь металлического прута соответственно должна быть больше 1,8 см2, для рассматриваемого примера 2 см2.
• Для стержня диаметром 10 мм сечение равно 0,78, для 12 см – 1,13.
• Соответственно нам понадобится три и два прутка с необходимым запасом.
• Но для нитки необходимо минимум четыре, это даст запас прочности.

Для экономии на стоимости расходных материалов разрешается использовать меньший диаметр стержня и гладкую арматуру класса А I, но только на неответственных участках: для перемычек, скрепляющих хомутов, в середине каркаса.

Расстояние между прутьями

Согласно СНиПам расстояние между горизонтальными нитками не должно превышать 40 см, для ненагруженных оснований допускается 50 см.

Важно! Край металлической арматуры не должен соприкасаться с опалубкой и выходить из толщи бетона!

Минимальное расстояние до края фундаментной ленты 5 см. Если ширина основания 35 см, вычитаем запас в 10 см и получаем горизонтальный шаг нитки 25 см. Значение меньше установленного и соответствует требованиям.

• Для мелкозаглубленного фундамента высотой до 80 см допускается две горизонтальных ленты. Отступаем рекомендуемые 5 см от низа и верха монолита, получаем высоту между нитками 70 см.
• Перемычки устанавливаются вертикально и горизонтально с минимальным шагом 30 см.
• При возведении капитальной стены из силикатного кирпича, многоэтажного дома, расположении строения на подвижных и пучинистых грунтах шаг ячеек уменьшается и добавляется количество ниток.

Расходные материалы

Для соединения арматуры в единый каркас понадобятся расходные материалы, для которых предъявляются определенные требования соответствующих нормативных документов.

Вязка арматуры для фундамента

Вязка арматуры — это ключевой этап в строительстве фундамента, который требует точности и знания определенных техник

В этом процессе важно понимать, как правильно подготовить и соединить материалы, чтобы создать прочную и надежную конструкцию

Подготовка материалов

Перед началом вязки арматуры необходимо подготовить все необходимые материалы. В список материалов обычно входят стержни арматуры, проволока для вязки и клещи для вязки арматуры. Также следует учесть размеры и форму фундамента, чтобы правильно вычислить длину и количество необходимых стержней.

Выбор техники вязки

Важным шагом является выбор подходящей техники вязки. Существуют различные методы вязки арматуры, включая ручную и автоматическую вязку. Выбор техники зависит от объема работы, размера и формы арматуры, а также от того, сколько времени и сил вы готовы вложить в эту работу.

Соединение стержней арматуры

После подготовки материалов и выбора техники вязки приходит время соединять стержни арматуры. Это делается путем обмотки проволокой в местах пересечения стержней

Очень важно обеспечить надежное и прочное соединение, чтобы гарантировать стабильность и прочность будущего фундамента

Как вязать арматуру для армопояса

Армопояс является важной составляющей любого строительного проекта, поскольку он обеспечивает дополнительную прочность и стабильность конструкции. Правильная вязка арматуры для армопояса своими руками требует некоторого опыта, но с правильными инструментами и следуя пошаговому руководству, этот процесс может быть выполнен без особых трудностей

Инструменты:

• Стержни арматуры. Это основной материал, который будет использоваться в процессе.
• Проволока для вязки арматуры. Она будет использоваться для соединения стержней арматуры.
• Клещи или плоскогубцы. Эти инструменты используются для обрезки проволоки и уплотнения вязки.

Перечень действий:

1. Определите необходимую длину стержней арматуры и отрезайте соответствующие сегменты.
2. Расположите стержни арматуры в форме сетки или решетки согласно плану армопояса.
3. Отрезайте нужную длину проволоки.
4. Начните обвивать проволокой места пересечения стержней арматуры, используя клещи для обеспечения плотной вязки.
5. Убедитесь, что все стержни надежно связаны и формируют прочную конструкцию.
6. Повторите этот процесс до тех пор, пока весь армопояс не будет готов.

Арматура какого диаметра необходима для армирования ленточного фундамента?

12.

В соответствии с нормативным документом СНиП 52-01-2003 «Бетонные и железобетонные конструкции», для обеспечения необходимой надежности строительной конструкции, площадь поперечного сечения продольных (рабочих) арматурных элементов в разрезе фундамента должна быть не менее 0,1% от общей площади поперечного сечения фундамента.

Например, если поперечный размер фундамента составляет 40 на 80 см, его площадь составляет 3 200 см2. Соответственно, площадь поперечного сечения рабочей арматуры должна составлять не менее: 3 200 х 0,001= 3,2 см2.

Для фундамента с размером 40х80 см, с учетом п. 10 приведенного выше, нам необходимо 6 стерней рабочей арматуры.

Для определения площади поперечного сечения прутов арматуры воспользуемся таблицей, приведенной ниже.

С учетом необходимой площади поперечного сечения арматуры (3,2 см2) и количества стержней (6), из таблицы видно, что нам подходит арматура диаметром 10 мм.

13.

Согласно пособию по проектированию «Армирование элементов монолитных железобетонных зданий», при длине фундамента по одной из сторон более 3 метров минимальный рекомендуемый диаметр арматуры должен составлять 12 мм.

14.

Таким образом получаем, если длинна сторон фундамента по одной из сторон менее 3 метров, можно использовать арматуру диаметром 10 мм, а если длинна сторон фундамента по одной из сторон более 3 метров, необходимо использовать арматуру диаметром 12 мм.

Диаметр арматуры, мм	Расчетная площадь поперечного сечения арматуры, см2, при количестве стержней
1	2	3	4	5	6	7	8	9	10
4	0,126	0,25	0,38	0,5	0,63	0,76	0,88	1,01	1,13	1,26
5	0,196	0,39	0,59	0,79	0,98	1,18	1,37	1,57	1,77	1,96
	0,283	0,57	0,85	1,13	1,42	1,7	1,98	2,26	2,55	2,83
	0,503	1,01	1,51	2,01	2,51	3,02	3,52	4,02	4,53	5,03
	0,785	1,57	2,36	3,14	3,93	4,74	5,5	9,28	7,07	7,85
	1,313	2,26	3,39	4,52	5,65	6,79	7,92	9,05	10,18	11,31
	1,539	3,08	4,62	6,16	7,69	9,23	10,77	12,31	13,85	15,39
	2,011	4,02	6,03	8,04	10,05	12,06	14,07	16,08	18,1	20,11
	2,545	5,09	7,63	10,18	12,72	15,27	17,81	20,36	22,90	25,45
	3,142	6,28	9,41	12,56	15,71	18,85	21,99	25,14	28,28	31,42
	3,801	7,6	11,4	15,2	19,0	22,81	26,61	30,41	34,21	38,01
	4,909	9,82	14,73	19,63	24,54	29,45	34,36	39,27	44,13	49,09
	6,158	12,32	18,47	24,63	30,79	36,95	43,1	49,26	55,42	61,58
	8,042	16,08	24,13	32,17	40,21	48,25	56,3	64,34	72,38	80,42
	10,18	20,36	30,54	40,72	50,9	61,08	71,26	81,44	91,62	101,8
	12,56	25,12	37,68	50,24	62,8	75,36	87,92	100,48	113,04	125,6

Ленточный фундамент — это вид фундамента, используемый в строительстве зданий и сооружений. Он представляет собой полосу бетона, которая обычно имеет прямоугольное поперечное сечение. Ленточный фундамент строится вокруг периметра здания и служит для равномерного распределения нагрузки от сооружения на грунт.

Как вязать арматурную сетку самостоятельно

Мы уже выше говорили, что таким способом можно вязать арматуру на земле. Изготавливаются только прямолинейные участки сетки, углы привязываются уже после их опускания в траншею.

Шаг 1. Подготовьте куски арматуры. Стандартная длина прутков шесть метров, по возможности трогать их не нужно. Если вы опасаетесь, что с такой диной будет сложно работать – разрежьте их пополам.

Резка арматуры

Мы советуем начинать вязать арматуру для самого короткого участка ленточного фундамента, это даст возможность приобрести небольшой опыт и уже более уверенно справляться с длинными прутками. Резать их не рекомендуется, это увеличивает расход металла и понижает прочность фундамента. Размеры заготовок рассмотрим на примере ленточного фундамента высотой 120 см и шириной 40 см.

Арматура должна со всех сторон заливаться бетоном толщиной не менее 5 сантиметров. Это исходные условия. С учетом таких показателей чистые размеры арматурного каркаса должны составлять по высоте не более 110 см (минус 5 см с каждой стороны) и по ширине 30 см (минус 5 см с каждой стороны). Для вязки нужно прибавить по два сантиметра с каждой стороны на нахлест. Значит, заготовки для горизонтальных перемычек должны иметь длину 34 см, заготовки для вертикальных перемычек должны иметь длину 144 см. Но таким высоким каркас делать не стоит, достаточно иметь высоту 80 см.

Как правильно вязать арматуру

Шаг 2. Выберите ровную площадку, положите два длинных прутка, подровняйте их торцы.

Шаг 3. На расстоянии ≈ 20 см от торцов привяжите по обеим крайним сторонам горизонтальные распорки. Для вязки нужна проволока длиной примерно 20 сантиметров. Сложите ее вдвое, просуньте под местом связывания и затяните проволоку обыкновенным прокручиванием вязального крючка. Не переусердствуйте с усилием, проволока может не выдержать. Величина усилий скручивания определяется опытным путем.

Шаг 3. На расстоянии приблизительно 50 сантиметров привязывайте по очереди все оставшиеся горизонтальные распорки. Все готово – отложите конструкцию на свободное место и таким же образом сделайте еще один элемент каркаса. У вас получилась верхняя и нижняя часть, теперь нужно скрепить их вместе.

Шаг 4. Далее следует приспособить упоры для двух частей сетки, упереть их можно к любому предмету. Главное, чтобы связанные элементы занимали устойчивое боковое положение, расстояние между ними должно равняться высоте вязаной арматуры.

Вязка армокаркаса

Шаг 5. По торцам привязать по две вертикальные распорки, размеры вы уже знаете. Когда каркас стал уже более-менее напоминать готовое изделие – привязывайте все остальные куски. Не спешите, проверяйте все размеры. Хотя у вас заготовки и одинаковой длины, проверка размеров не повредит.

Шаг 6. По такому же алгоритму нужно на земле связать все прямые участки каркаса.

Шаг 7. Положите на дно траншеи фундамента подкладки высотой не менее пяти сантиметров, на них будут лежать нижние прутки сетки. Поставьте боковые подпорки, выставьте сетку в правильном положении.

Армирование (каркас установлен в опалубку)

Шаг 8. Снимите размеры непровязанных углов и стыков, заготовьте куски арматуры для соединения каркаса в единую конструкцию. Имейте в виду, что нахлест торцов арматуры должен быть не менее пятидесяти диаметров прутка.

Шаг 9. Привяжите нижний поворот, затем вертикальные стойки и к ним верхний. Проверьте расстояние армирования ко всем поверхностям опалубки.

Вязание арматуры в углах

Армирование готово, можно начинать заливку фундамента бетоном.
