Соединители проводов WAGO — типы, серии и устройство

Что лучше использовать, скрутку или Ваго

При прокладке проводки и подключении электрики ваго и по сей день конкурирует с таким способом соединения проводников как скрутка. Чтобы определиться, чем лучше пользоваться — скруткой или вагами, нужно рассмотреть преимущества каждого из способов соединения.

Преимущества Ваго перед скруткой

С помощью Wago даже большое количество проводов легко и быстро монтируются

Основные плюсы таких клеммников по сравнению со скрутками:

• Быстрота монтажа – используя ваги электрические, ускоряют процесс прокладки проводки, подключения осветительных приборов. При наличии специализированного инструмента для зачистки изоляции (стриппера) соединение при помощи зажима двух проводников займёт менее 5 секунд.
• Удобство — при помощи такого зажима можно собрать необходимый участок электрической цепи, быстро подключить осветительный прибор.
• Простота использования — соединить провода вагами сможет без инструкции каждый домашний мастер.
• Безопасность – соединенные таким способом проводники надежно защищены от окисления и воздействия влаги.
• Возможность разборки – при необходимости собранное с использованием зажимов соединение быстро и без усилий разбирается.

Также собранное при помощи таких зажимов соединение будет занимать мало места, и выглядеть эстетичнее, чем замотанная изолентой скрутка. Это преимущество ваги перед скруткой ощутимо при использовании силового кабеля с большим сечением.

Преимущества скрутки перед зажимом Wago

Немногочисленные преимущества скрутки перед вагами — дешевизна подобного соединения, устойчивость к экстремально большим нагрузкам – при превышении электрических характеристик зажимной контакт ваги нагревается сильнее, чем у скрутки, что приводит к обгоранию изоляции и самого корпуса устройства.

Также использование скрутки предпочтительнее, нежели поддельных зажимов сомнительного качества — чтобы разобраться в том, как вытащить провод из поддельного клеммника wago, приходится разобрать клеммник.

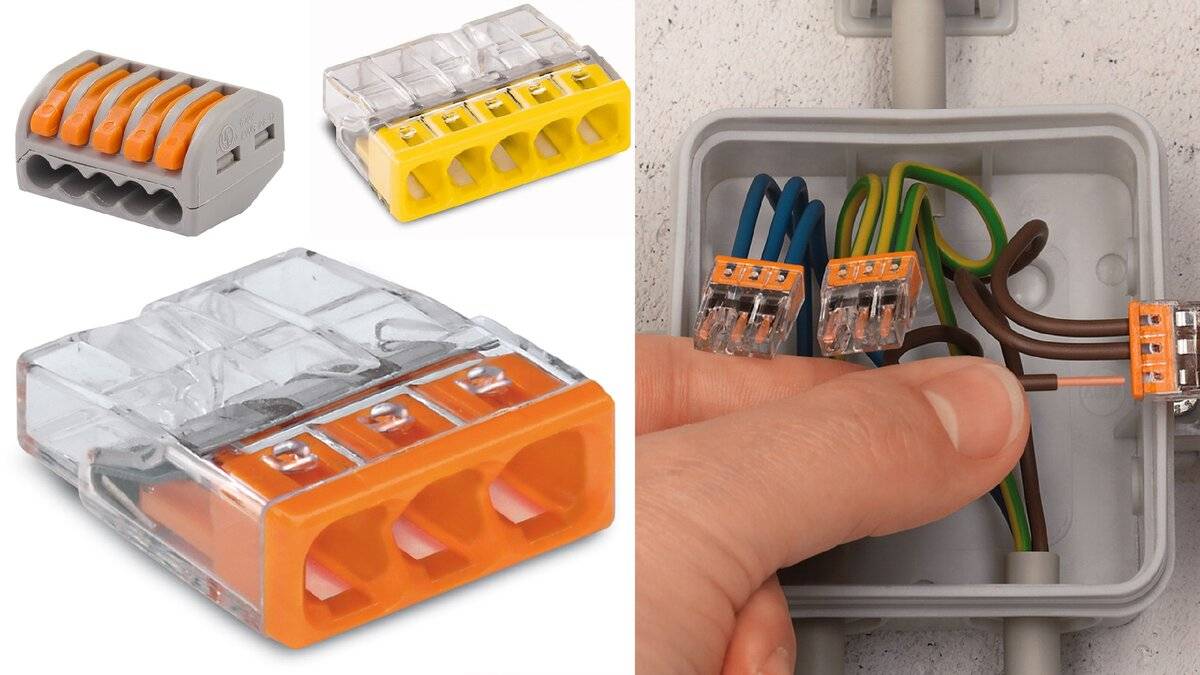

Соединители PUSH WIRE® для распределительных коробок

Наши продукты поддерживают широкое поперечное сечение: соединители MICRO PUSH WIRE серии 243 специально разработаны для небольших диаметров (например, в низковольтных установках). Продукты серии 2273 можно использовать для подключения одножильных проводников до 2,5 мм2 (14 AWG); продукты серии 773 подключают соединители до 4/6 мм2 (12/10 AWG).

• Компактные размеры
• Быстрый монтаж проводки за счет простой вставки одножильных проводников
• Подключение проводников без инструментов
• Благодаря фиксирующему держателю идеально подходит для применения в распределительных устройствах
• Многоразовое применение
• Прозрачный корпус позволяет убедиться, что проводник вставлен правильно

Серии 273, 773

Клеммник WAGO серии 273 – классический фирменный продукт, выпускающийся четвёртый десяток лет и доказавший своё высокое качество миллиардами соединений во всём мире. Они соединяют до 8 одножильных проводников.

Рис. 16 Клеммник WAGO серии 273

Рис. 17 Клеммник WAGO серии 773 с пастой Alu-Plus.

Таблица 5

Характеристики клеммников WAGO серий 273, 773

Характеристика	Значение
Сечение одножильных проводников, мм2	0,75 — 6
Номинальное напряжение, В	400
Максимальный импульс, кВ	4
Степень загрязнения	2
Максимальный ток, А	24
Длина участка, свободного от изоляции, мм	10 — 13
AWG	18 — 10
Количество соединяемых проводников	2, 4, 5, 8

Порядок соединения (разъединения) проводников иллюстрируют рисунки 18 – 20.

Рис.18. Удалите 10 — 13 мм изоляции

Рис. 19. Вставьте одножильный проводник до его полной фиксации

Рис.20. Для демонтажа провода вытягивайте его, поворачивая влево и вправо. Другой рукой удерживайте клеммник

Устройство и принцип работы колодки

В базовой комплектации клеммный зажим состоит из двух частей:

1. Механизм зажима провода. Выполнен из луженой электротехнической меди. Задача зажимного механизма — зафиксировать жилу кабеля и поддерживать надежный электрический контакт между проводами.
2. Изоляционный корпус. Изготовлен из негорючего полиамида. Защищает людей и окружающие и элементы проводки от контакта с находящимся под напряжением зажимным механизмом.

Устройство клеммы Wago

Дополнительно клеммники Wago могут оснащаться табличками для маркировки, встроенными диодами и защитными пломбировочными крышками.

Принцип работы состоит в зажиме провода пружиной. У некоторых моделей соединителей для этого имеется специальный рычаг (часто оранжевого цвета). Он нужен, чтобы открыть механизм и дать проводу попасть в область зажима. У других же достаточно просто вставить кабель с наконечником в пружинный механизм, и он раскроется самостоятельно.

Обратите внимание. Существуют заземляющие клеммники Ваго

Провода, которые к ним подключаются, электрически соединены с крепежом под DIN рейку. Такие колодки применяются строго только для заземления. Их легко отличить по жёлто-зелёному окрасу корпуса и металлическим защёлкам. Если подключить к такому клеммнику фазный провод, то возникнет короткое замыкание на землю и риск.

Клемма заземления WAGO

Способы соединений

Самыми популярными способами соединений можно назвать следующие:

• Скрутка. Выполняется просто, однако со временем ослабевает из-за того, что контакты окисляются. Не используется в помещениях с повышенной пожарной опасностью.
• Гильзы. Есть защита от окисления с помощью смазки, также можно использовать в электроустановках. Из недостатков можно выделить необходимость обжимных клещей, которые не всегда удобно использовать.
• Сварка. Считается самым надёжным способом, потому что на выходе получается цельный провод. Его можно сварить и скрутить. Но нужен аппарат для сварки, питание к нему, хотя он может быть с аккумулятором.
• Болты. Алюминий и медь можно соединить через шайбу, этот способ надёжнее скрутки. При нагреве соединение сильно ослабевает, также есть сложности с монтажом на высотах, если свободный участок будет слишком короток.
• Пайка. При больших токах не используется, но способ надёжный. Большой ток заставит элементы нагреваться, особенно место их соединения. В редких случаях это приводит к плавлению припоя. Этот способ лучше всего используется в паре с гильзами. Требует наличие паяльника и питания к нему.

Соединение проводов

Здесь Вашему вниманию будут предложены некоторые советы как правильно соединить провода в плане обеспечения надежного контакта. Если Вас интересует соединение проводов при монтаже электропроводки в соответствии с определенной схемой, то посетите эту страницу.

• Общие требования к соединению проводов следующие:
• Медные и алюминиевые провода непосредственно между собой соединять нельзя. При таком соединении они активно окисляются, электрический контакт при этом ухудшается, происходит нагрев, чреватый возгоранием проводки.
• Необходимо обеспечить надежную изоляцию места соединения.
• При наличии в месте его расположения влаги следует обеспечить необходимую герметичность.

Теперь, собственно, об основных способах, которые позволяют соединить провода удобно и надежно.
Самый древний из них – скрутка. Повторяю, что таким способом можно соединять провода только из одинаковых материалов. Не самый лучший способ, но весьма распространенный.

Основное требование – обеспечить надежность контакта. Для этого провода следует навивать под достаточно большим углом, причем заканчивать процесс навивки следует пассатижами, прилагая достаточное усилие сжатия их губок.

Изоляцию можно выполнять разными способами, например изоляционной лентой, термоусадочной трубкой, полиэтиленовыми колпачками, но удобнее и лучше использовать соединительные изолирующие зажимы (СИЗ), которые помимо изоляции обеспечивают дополнительную фиксацию контакта.

Поскольку СИЗ имеет внутри винтовую пружину скручивать провода и накручивать на них СИЗ следует по часовой стрелке. Концы проводов на скрутке лучше ровно обкусить. Можно использовать винтовые клеммные соединители. На мой взгляд, не самый удобный и лучший способ соединить провода.

Привожу его потому, что он достаточно часто используется при подключении таких электробытовых приборов, как люстр, бра, других осветительных приборов. Достаточно удобны в работе соединители WAGO. В русской транскрипции они известны как ВАГО, ВАГА, ВАГИ. Для того, чтобы при их помощи соединить провода, достаточно вставить зачищенные проводники в соответствующие отверстия.

Соединители WAGO выпускаются под разное количество проводов, но следует помнить, что все посадочные места одного соединителя между собой имеют электрический контакт. Поэтому, чтобы, например, соединить ноль и фазу их потребуется две штуки. Не забывайте: соединители выбираются в зависимости от количества, сечения проводов, максимально коммутируемых токов, напряжений, мощностей.

Ну а, справедливости ради, надо заметить, что самое надежное соединение проводов – это сварка. Правда процесс этот более трудоемкий, поэтому о нем упоминают не часто.

Материалы клеммников

Все провода, вставленные в клемму, соединены внутри между собой медной пластиной со свинцово-оловянным покрытием, препятствующим воздействию коррозии. Не ржавеют и зажимные пружины: их материал – аустенитная хромоникелевая сталь. Корпуса выполнены из полиамидной пластмассы, способной выдержать нагрев до 170 о С и относящейся к самозатухающим материалам. Если приходится соединять между собой разнородные по материалу проводники, например, медь с алюминием, желательно дополнительно использовать токопроводящую пасту, наличие которой в корпусе клеммника исключает электроэррозионное разрушение проводов.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась

В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны

Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Материалы, которые применяется при изготовлении клемм Wago

При изготовлении клемм Wago в качестве материала, изолирующего токоведущие части, обычно используется полиамид. Он является плохо воспламеняемым, коррозионнонейтральным материалом, который обладает самопогашающими свойствами. Верхний предел непродолжительной температуры полиамида составляет более 170 градусов Цельсия, а нижний предел составляет менее – 35 градусов Цельсия. Токонесущие элементы изготавливаются из специальной электролитной меди и обладают оловянно-свинцовым покрытием, что является гарантией долгосрочной коррозионной защиты. При воздействии высокого удельного давления на точку контакта в зажиме, поверхность проводника укладывается в специальный свинцово-оловянный слой в контактной зоне. Это гарантирует высокую надежность защиты места контакта от различных коррозийных воздействий.

материал клемм wago

Зажимы в пружинных клеммах изготавливаются из высококачественных хромоникелевых сталей, которые обладают отличным пределом прочности во время растяжения. За все время эксплуатации подобных материалов не было выявлено ни одного случая контактной коррозии между контактными материалами и хром-никелевой сталью пружины, что позволяет использовать клеммы компании Wago даже для соединения медных проводов.

хромоникелевая сталь пластин ваго

надежный зажим пружиной проводник

Строительные клеммы Wago дают возможность после соединения одножильных и многожильных проводов, при возникновении необходимости, достаточно легко изменить конфигурацию, не используя при этом специального инструмента. На сегодняшний день клеммы Wago используются при строительстве практически по всему миру. Причина их высокой популярности кроется в высокой надежности и простате монтажа.

Пример 4. Клеммники Wago: как пользоваться при монтаже новой распределительной коробки

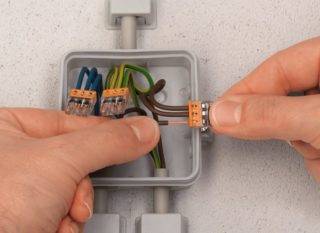

Приведу пример, как произвожу подключения в распредкоробке при монтаже новой электропроводки.

Тут дешёвый вариант. Это прихожая. Через автомат 20А в коробку приходит кабель с проводами сечением 2,5 мм², и расходится на 1 розетку (2,5 мм²), освещение и звонок (1,5 мм²).

Исходно после штукатуров имеем вот что:

Подключение проводов в новой распредкоробке. Подписываем провода. Слева из стены торчит кабелёк ВВГ2х1,5 на звонок. Угадайте, через какие клеммы я буду его подключать)?

Зачищаем провода, определяемся, где у нас что. Как обычно – белый фаза, синий ноль, желто-зеленый – земля. Для выключателей – белый фаза, синий первая клавиша, желто-зеленый – вторая.

Подключение проводов в новой распредкоробке. провода зачищены, цели определены

Подключение проводов в новой распредкоробке. Зачищенные провода готовы к соединению.

3-5 минут – и готово:

Подключение проводов в новой распредкоробке через Ваго 773

Закрываем коробку крышкой

Теперь можно штукатурить и красить или клеить обои

Важно – к коробке должен быть доступ, по крайней мере, её местоположение должно быть известно. Мало ли, что может случиться через 20-30 лет?

Не забываем всё проверить!

Рекомендации по установке

Есть правила по процессу монтажа клеммников. Их соблюдение не вызывает сложностей. Однако в будущем они способны избавить от кучи проблем. Рекомендации следующие:

У проводки желательно сохранять запас в 3–5 см для последующей замены клеммника.
Соединения Ваго должны быть доступны для осмотра.
Не стоит превышать номинальный ток клеммника

Лучше приобретать его с двойным запасом по мощности.
При зачистке кабелей удобно использовать отметки длины на самом клеммнике.
При хранении и эксплуатации зажимов важно изолировать их от влаги.. Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать

Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем

Чем больше ток, протекающий через контакты клеммника, там чаще его следует осматривать. Ваги, используемые для освещения, практически не нуждаются в проверке. А те, через которые включены обогреватели и электроплиты, следует контролировать как можно чаще. Это позволит заранее устранить греющееся соединение и избежать проблем в будущем.

Клеммники Ваго не вызывают нареканий при соблюдении правил их монтажа и нагрузочных характеристик. Если на упаковке с зажимом сказано, что он рассчитан на ток в 20 А, то его уверенно можно применять в цепях до 10 А. Двухкратный запас гарантирует надежную многолетнюю работу устройства.

Большинство людей применяют ваговские клеммники для разводки освещения в квартире. В этом случае токи редко превышают несколько ампер, особенно если использовать современные светодиодные лампочки. Поэтому ваги, даже если они дешевые, вполне справляются с этими задачами.

Соединение проводов сваркой

Соединение проводов сваркой дает еще более качественный электрический контакт проводов. Но здесь все еще более заморочено, чем с пайкой проводов, так как необходимо наличие:

• сварочного трансформатора;
• навыков сварщика;
• маски (очков) для сварки, специальных перчаток, электродов;
• строительного фена для термоусадочной трубки.

Соединение провода сваркой, можно выполнять только из однородных металлов. Такое соединение проводов можно встретить нечасто, народ у нас не очень любит трудности, а многие электрики не любят такой способ соединения проводов из-за больших затрат времени, но стоит отметить, соединять провода сваркой быстрее, чем паять.

Соединение проводов опрессовкой

Соединение проводов опрессовкой, заключается в сжатии специальными пресс-клещами соединительной гильзы (алюминиевая или медная трубка), в которую вставляются провода. Провода предварительно зачищаются от изоляции на длину гильзы,  затем помещаем провода внутрь гильзы и обжимаем ее для надежности в двух-трех местах. Если гильза намного больше проводов, которые нужно опрессовать, то можно набить гильзу дополнительными проводами.  Изолируем полученное соединение проводов опрессовкой изолентой, а лучше термоусадочной трубкой + фен.

Гильзы для соединения проводов опрессовкой, бывают медные, алюминевые и медно-алюминиевые, т.е. опрессовкой можно выполнять соединение проводов из меди и алюминия.

Соединение проводов опрессовкой достаточно надежно, если все сделать правильно. Навыки при выполнении соединения проводов опрессовкой также пригодятся вам при сборке электрощита, для опрессовки втулочных наконечников НШВИ.

К минусам можно отнести затраты на пресс-клещи для соединения проводов опрессовкой и гильзы, неразъемность соединения проводов опрессовкой, т.е. опрессовали провод в гильзе и “забыли” про него.

Характеристики клеммников Ваго

Клеммники бренда WAGO изготавливают из качественных материалов с учетом всех международных стандартов качества и безопасности. Обычно в качестве материла используют электролитическую медь, которую подвергают особому лужению. Также возможны варианты из хромоникелевой пружинной стали. В качестве элементов, выступающих диэлектриками, применяют составы из полиамида и поликарбоната, на которых и установлены все токопроводящие элементы конструкции.

Вам это будет интересно Какова единица измерения силы тока

Клемма WAGO 222-413

Применяются клеммники WAGO не только в промышленных производствах, на заводах или в технических помещениях, но в быту (частном доме или квартире). Они помогают провести свет к люстре или выполнить разветвление электрической проводки. За счет того, что производителем изготавливается достаточно широкий диапазон различных соединителей, их основные характеристики также сильно варьируются:

• рабочее напряжение находится в пределах от 100 до 1000 В;
• принимаемая сила тока колеблется от 6 до 323 А;
• возможное сечение кабелей — 0,08-95 мм².

Клеммник Wago 2×0,08-2,5/4

Устройство и технические параметры

В своем большинстве ваги для соединения проводов имеют достаточно простое устройство, включающее в себя следующие компоненты:

• Корпус с расположенными на одном из торцов отверстиями для проводников. Делают эту часть зажима устойчивого к перегреванию и растрескиванию на морозе Полиамида 6.6. В зависимости от количества разъемов зажим может быть двойной, тройной и т.д.
• Фиксатор – изогнутая определённым образом пластинка из пружинной хромоникелевой марки стали. Располагающийся внутри корпуса напротив каждого отверстия (разъема) для проводников фиксатор имеет специальное окошко, в которое вставляется очищенная от изоляции токопроводящая жила.
• Контактная шина – медная пластина, при помощи которой зажатые в фиксаторы проводники становятся частью единой электрической цепи.

В многоразовых моделях фиксация проводника в зажиме производится при помощи небольших рычажков.

Разнообразие видов и моделей зажимов для проводов Wago позволяет применять их для соединения проводников в электрических цепях, имеющих следующие характеристики:

• напряжение – от 100В до 1кВ (1000 В);
• сила тока – от 6 до 323 А;
• частота тока 50-100 Гц.

Основные типы Ваго

В соединении проводов клеммами Wago основную роль играет внутренний пружинный фиксатор.

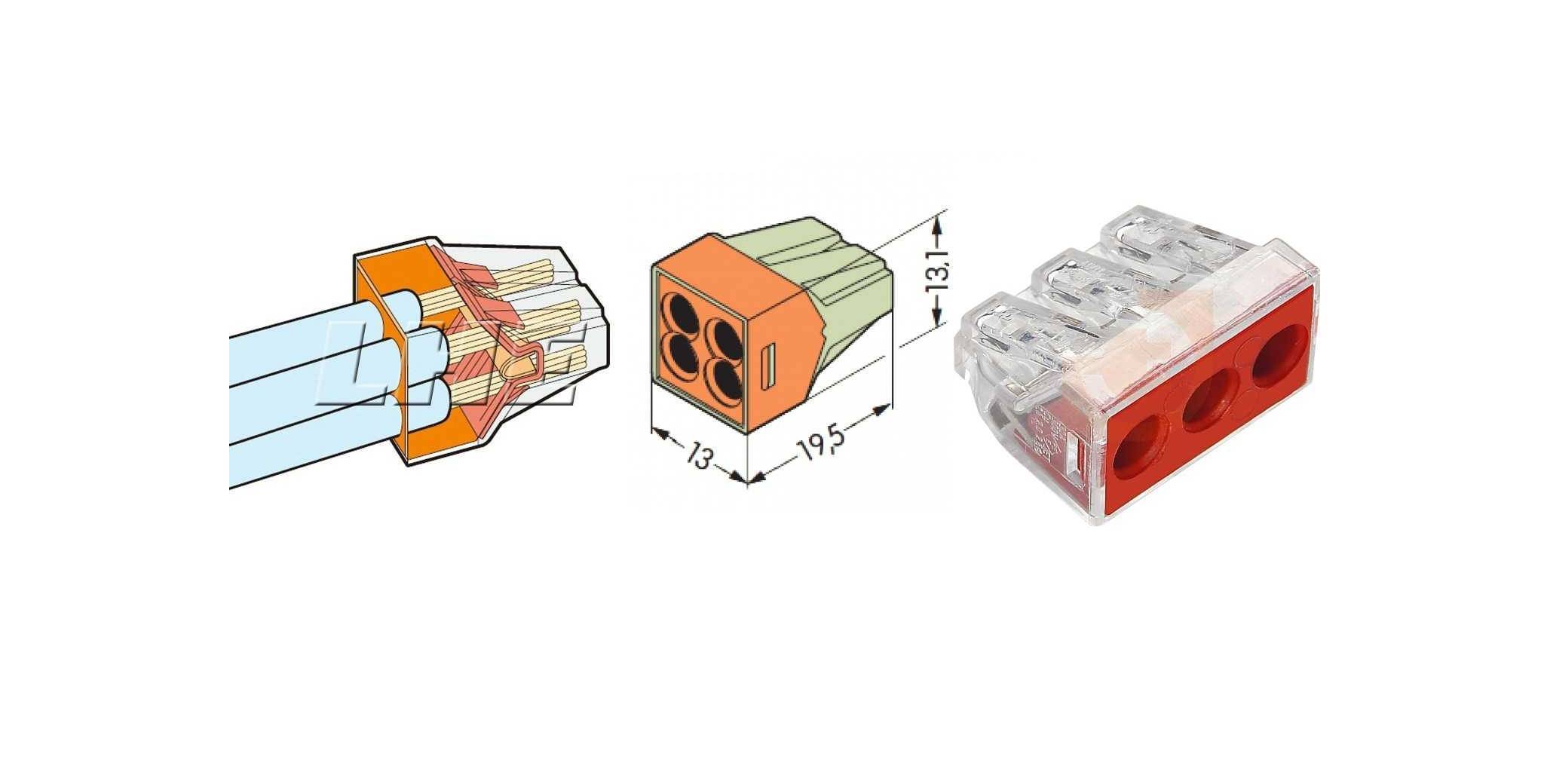

Одноразовые ваги для соединения проводов Push Wire имеют клиновидный в виде буквы «V» пружинный фиксатор. Используются они для соединения медных и алюминиевых проводников с цельными жилами. В настоящее время такие зажимы применяются достаточно редко, постепенно уступая место более совершенным и удобным аналогам.

Многоразовые зажимы Cage Clamp отличаются от других характерным пружинным фиксатором в виде буквы «р». Подходят для соединения проводников как цельных, так и многопроволочных, содержащих большое количество мелких и тонких жил.

Ваги Fit-Clamp – последняя разработка производителей данных видов зажимов. От других моделей они отличаются наличием специального врезного контакта, позволяющего не удалять изоляцию со вставляемых в него проводников.

Серии ваговских соединителей

Среди соединителей проводов ваго наиболее распространены и популярны на сегодняшний день модели серий 733, 222.

Зажимы 733 представляют собой мультиштекерную систему, состоящую из вилки с фиксаторами для проводов типа Cage Clamp и розетки с впаянными контактами. Модели имеют защиту от неправильного подключения, кодовые штифты для маркировки различных проводников.

Чаще всего применяются такие зажимы ваго для соединения встык многожильных проводов.

Многоразовые модели 222 представляют собой зажимы с пружинными фиксаторами типа Cage Clamp. Предназначены для соединения медных и алюминиевых цельных и многопроволочных проводников сечением от 0,08 до 4 мм.кв.

Серия включает в себя модели, предназначенные для соединения 2,3,4,5 проводников.

У электриков и домашних мастеров большим спросом пользуются также модели таких серий как 221, 223,773.

Соединение проводов скруткой

Соеднинение проводов скруткой, распространено повсеместно, но если мы обратимся к главной книге электриков ПУЭ, то согласно:

п.2.1.21 “Соединение, ответвление и оконцевание кабелей и жил проводов должны производиться при помощи пайки, сварки, опрессовки или сжимов (винтовых, болтовых и т.п.)”

Как мы видим, соединения проводов скруткой в данном пункте нет, а значит скрутки проводов запрещены. Но скрутки всегда были, есть и будут использоваться для соединения проводов при монтаже электропроводки. Да и грамотно-сделанная скрутка, способна прослужить не одно десятилетие, но соединение проводов скруткой необходимо выполнить качественно. Технология соединения проводов и кабелей скруткой достаточно проста:

• длина скрутки должна быть не менее 4-5 см;
• зачищенные от изоляции соединяемые провода нужно очистить от окисляемой пленки, например, обычным ножиком или наждачкой;
• необходимо, чтобы соединяемые провода обвивали друг друга ровно и плотно, обеспечивая достаточно надежный контакт.

Одно “но”, могут возникнуть проблемы при сдаче электроустановки пожарной инспекции, т.к. соединение проводов скруткой по ПУЭ запрещены. Впрочем это касается в основном промышленных потребителей, торговых помещений и т.д., в вашу квартиру или частный дом пожарный инспектор не придет с проверкой.

Соединение проводов скруткой – это вынужденная мера, когда другого ничего не остается, и лучше использовать соединение проводов, способами описанными ниже.

Преимущества клеммников «Ваго»

По сути, описываемая клемма представляет собой зажим плоскопружинного типа, но после доработки специалистами компании «Ваго» получила приведенные ниже преимущества.

1. Для каждого из кабелей предусматривается отдельный зажим.
2. Размеры клеммников весьма компактны.
3. Благодаря высокому качеству подключения вероятность неаккуратного монтажа из-за «человеческого фактора» полностью исключается.
4. Токонесущие элементы безупречно защищены от случайных прикосновений.
5. При эксплуатации проводники не повреждаются и не деформируются.

Но главное достоинство все же – это повышенная безопасность и надежность. Ведь если, к примеру, обустраивается скрытая проводка в потолке, то хочется быть уверенным, что она не замкнет, не сгорит внутри клеммника или не станет причиной других неприятностей. Но, невзирая на такую надежность, во всех описываемых клеммниках предусматривается возможность контроля и доступа.
