Особенности монтажа
Чтобы качественно сделать проход труб воздуховода через кровлю, необходимо придерживаться следующих рекомендаций по монтажу:

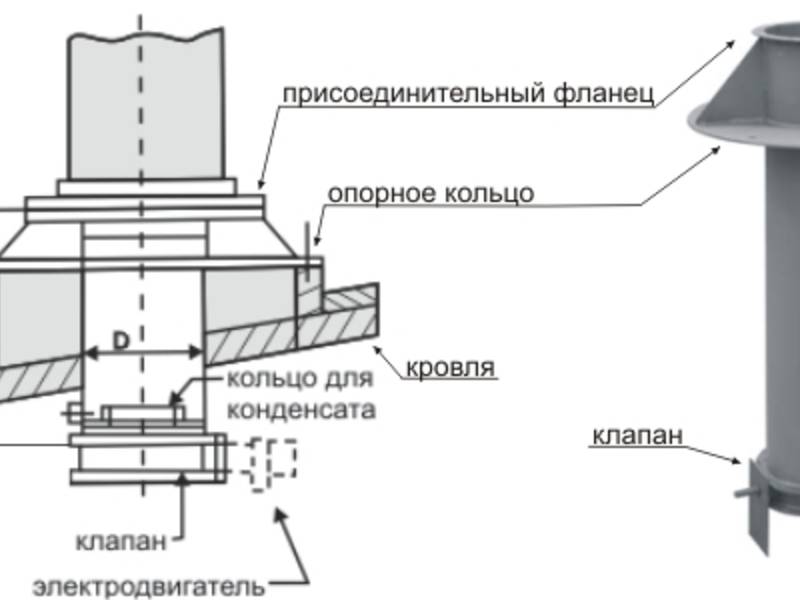

- Тщательное уплотнение присоединительного фланца позволяет исключить вероятность образования протечек.
- Обеспечение беспрепятственного стока дождевой и талой воды. В осенне-весенний период при наличии щелей влага замерзает и расширяет их, что ведет к нарушению герметичности покрытия.
- Исключение условий для образования конденсата путем теплоизоляции УП.
В верхней части узел прохода вентиляционной системы через кровлю оборудуется дефлектором, который защищает от проникновения воды. Исключение из правил – фановые трубы канализации, которые не требуют наличия защитного устройства.

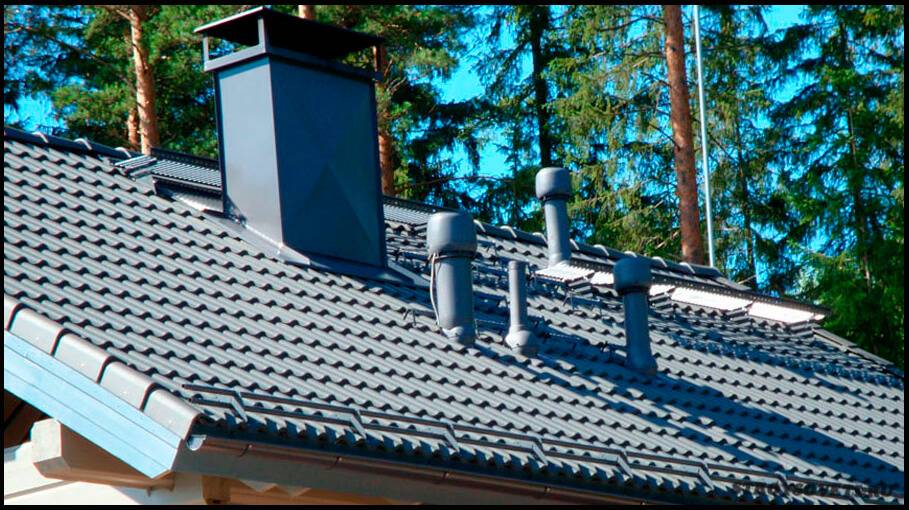

Фото 11. Вентиляционная проходка (справа) и канализационная фановая труба (слева) на кровле
Установка вентиляционного узла на жестком кровельном покрытии
Технология установки эластичных и пластиковых проходных элементов на жесткие кровельные покрытия практически не отличается, за исключением процесса крепления. Более подробно отличительные моменты будут рассмотрены после подготовки отверстия под воздуховод.
Общая последовательность действий:
Разметочные работы – размеры отверстий под трубы вентиляции должны быть больше на 20-30 мм. Разметку удобнее выполнять по шаблону, который можно сделать даже из картона. Его нужно приложить на поверхность покрытия и обрисовать контур с соответствующим припуском
Вырезание отверстия – здесь важно учитывать рекомендации производителя кровельного покрытия по резке. Так, металлочерепицу и профнастил не допускается резать болгаркой – только ручными или специальными электрическими ножницами по металлу
Подрезка всех слоев «кровельного пирога» – пароизоляции, утеплителя, гидроизоляции. Если мешают доски обрешетки, их тоже следует подрезать. После установки трубы мембраны крепятся к ней строительным скотчем с сохранением герметичности.
Эластичные проходы через кровлю для вентиляции устанавливаются путем натягивания уплотнителя на трубу – для облегчения работ можно использовать мыльный раствор. Затем края прижимаются специальным фланцем, который впоследствии обминается по форме покрытия для плотного прилегания. На следующем этапе проходной элемент уплотняется – для этого под фланец наносится герметик. После этого производится крепление проходки специальными саморезами.
Рисунок 12. Последовательность монтажа эластичного узла прохода
Монтаж пластикового проходного элемента тоже несложный и практически не отличается от установки эластичного УП. Единственное – он подбирается по профилю кровельного материала (т.е. в его конструкции нет фланца, который нужно подгибать для уплотнения). В нижней части есть прорезиненный фланец, перед установкой на него наносится герметик и выполняется крепление саморезами.
Более подробно процесс установки пластикового узла прохода рассмотрен в следующем видео:
Монтируем узел вентиляции на мягкую кровлю
Монтаж проходного элемента трубы вентиляции на крышу из битумной черепицы производится по подобной технологии. Однако чаще применяются специализированные пластиковые проходки с ровными краями.
Фото 13. Пластиковый узел прохода вентиляции через крышу из гибкой черепицы
Последовательность установки:
- Выполняется разметка и вырезание отверстия в сплошном настиле с помощью лобзика.
- Место установки УП тщательно промазывается мастикой.
- Устанавливается проходной элемент и прикручивается саморезами.
После крепления вентиляционной проходки продолжается монтаж битумной черепицы. Закрепленные на сплошном настиле края узла прохода перед укладкой гонтов тоже тщательно промазываются мастикой для обеспечения герметичного соединения и отсутствия протечек.
Детально процесс рассмотрен в следующем видео (монтаж проходного элемента начинается примерно с 10 минуты):
Технологии монтажа узла УП
Рисунок 3. Последовательность монтажа узла прохода.
Для монтажа элемента прохода воздуховода внутрь деревянной стропильной системы достаточно выполнить последовательность действий:
- Демонтаж кровли. Вокруг трубы вырезается люк либо два соседних листа временно сдвигают в сторону.
- Установка нижних элементов. Две штампованные металлические пластины фиксируются друг к другу клеевым составом по месту, заводятся снизу обрешетки из чердачного помещения, крепятся к ней саморезами.
- Укладка изолятора. Лист изоляционного материала (базальтовая вата по стеклохолсту) с отверстием под трубу одевается на нее сверху, укладывается на пластины, смонтированные на предыдущем этапе.
- Восстановление покрытия. Использующаяся облицовка (профлист, металлочерепица) возвращается на место, не доходя до трубы по периметру на 2-5 см.
- Монтаж корпуса. На трубу надевается декоративный кожух под цвет используемого покрытия.
- Установка юбки. Резиновая деталь, повторяющая форму корпуса, одевается через трубу, фиксируется к ней хомутом.
Узел прохода через кровлю не может обеспечить абсолютную герметичность, поскольку чаще всего используется волнистая кровля. Между волнами, плоской подошвой корпуса остается свободное пространство, в которое вода может попасть лишь сверху.
Схема размеров узла прохода.
Для защиты от осадков узлы, в которых вентиляция пересекает плоскость кровли, герметизируют следующим способом:
- фартук из листовой стали состоит из двух деталей для возможности регулировки по ширине;
- разметку производят по месту, вырезая в каждой детали полукруг под трубу;
- по бокам деталей имеется изгиб, высота которого равна высоте волны используемого материала;
- длина фартука составляет расстояние от конька до дальней от него стенки воздуховода + 45 см;
- ширина кратна расстоянию между волнами (в пределах 75 – 60 см).
Детали фартука приклеивают внахлест, верхняя часть запускается под коньковый элемент, снизу влага попасть в кровельный пирог не сможет благодаря законам физики. При значительном удалении от конька запустить под него фартук не получится. В этом случае используют металлическую полосу, которая крепится по периметру (шаг саморезов 5 – 3 см), качественно огибая самые сложные конфигурации профиля листов металлочерепицы. Под фартук подкладывают резиновый уплотнитель либо используется герметик (рис.2)
Резиновая юбка может использоваться самостоятельно без металлического патрубка для полимерных труб 11 см в диаметре. Подобные воздуховоды обычно удаляют воздух из центральных пылесосов либо систем канализации (фановые трубы). На резиновом конусе имеются цилиндрические риски с соответствующими диаметрами. Для обеспечения герметичности для 11 мм трубы срезается меньший размер (9 см). Резиновые юбки качественно прилегают к вертикальным, горизонтальным волнам профлиста/металлочерепицы, ондулина. Перед монтажом по периметру наносится герметик, фиксация осуществляется к кровельному материалу, а не к обрешетке (рис. 3)
Плоскую бетонную крышу проходят другим способом:
- после изготовления отверстия в плите покрытия в него монтируется бетонный стакан;
- он крепится анкерами, заделывается раствором;
- диаметр сквозного отверстия стакана соответствует наружному размеру металлической проходки.
В стаканах имеются анкеры для качественной фиксации металлических элементов от вертикального смещения. При значительном удалении воздуховодов от конька резко увеличивается высота трубы над уровнем ската. Вертикальное смещение предотвращают системами растяжек, крепящихся к крыше анкерами.
Независимо от способа крепления патрубка (в композитную кровлю или ж/б плите) эта деталь имеет нижний фланец для крепления клапана либо труб воздуховода. Таким образом, конструкция проходки состоит из двух основных элементов:
- патрубок – кусок трубы с фланцами, герметизирующий щель между основанием кровли, воздуховодом
- раскладка – широкая металлическая полоса с боковыми отбортовками, герметизирующая щель между верхним слоем кровельного пирога, трубой.
Производители натуральной, цементно-песчаной черепицы выпускают специальные элементы для систем вентиляции из этого же материала. Они выполнены в едином стиле с гонтами основной кровли, поэтому обеспечивают максимальную интеграцию инженерных систем.
echo get_the_author_meta(“display_name”, $auhor); ?>
Особенности самостоятельного монтажа
Каждая модель имеет инструкцию для монтажа, согласно которой проводятся работы
В комплект модулей проходки через кровлю для вентиляции входят метизы и закладные детали, позволяющие крепить их к деревянным элементам, ж/б стаканам. Функцию теплоизоляционной защиты выполняет минвата, покрытая слоем стеклоткани. При установке модулей с защитным клапаном учитывается патрубок, предназначенный именно для него. Крепится клапанный механизм к нижнему краю трубчатого элемента. Верхний его фланец служит для обеспечения фиксированного положения воздуховодов или труб. Для крепежа используются входящие в комплект хомуты и кронштейны.
Перед выбором узла прохода учитываются угол уклона скатной кровли, а также расстояние от него до конька крыши
Также важно определиться с вариантом исполнения по наличию клапана и кольца. Все эти опции варьируются в зависимости от условий эксплуатации
Нет нужды устанавливать механический клапан, например, когда система и так работает нормально и не требуется постоянной подстройки.
УП изготавливаются из следующих материалов:
- полимеры различного класса;
- нержавейка толщиной 0,5-0,8 мм;
- черная сталь 1,5-2 мм.
Выбор места для вентиляционного выхода
Во время проектирования и выбора места, где будет происходить монтаж вентиляционного выхода, учитывают несколько важных факторов – минимальное количество изгибов трубы, ее наклон, какая форма кровельного покрытия (скатная или плоская), требования СНиП.
Когда конструкция обладает минимальным изгибом и наклоном, ее эксплуатационные показатели стремятся к максимальной отметке. Идеальный вариант – установка трубы прямо над внутренним стояком вентиляционной системы. Когда по некоторым причинам изгибов не избежать, используют гофрированную трубу. С ее помощью монтаж производят с нужными поворотами.
В ряде случаев, оптимальным решением будет сделать несколько вентиляционных выходов Источник proroofer.ru
На скатной крыше верхнюю часть системы вентиляции монтируют как можно ближе к коньку. В этом случае наибольшая часть всего столба остаётся в чердачном помещении. В результате идёт равномерный прогрев внутренней части венттрубы и защита от перепада температуры и воздействия ультрафиолета. Вся труба лучше противостоит даже сильному ветру, ведь большая часть находится под защитой.
При установке на плоской кровле в первую очередь учитывают геометрию вентиляционного стояка. Его располагают прямо под вытяжной трубой, чтоб у воздуха был беспрепятственный выход наружу.
Высоту выходной трубы тоже учитывают. Если вентвыход для кровли будет невысоким, то уменьшится сила тяги и эффективность всей вентиляции в доме. Высокая труба тоже уменьшает тягу и создаёт необходимость в дополнительном креплении, чтоб шахта не пострадала из-за сильных порывов ветра.
Во время проектирования и монтажа руководствуются требованиями СНиП. Ряд правил зависит от типа кровли, наличие других элементов на крыше и иных условий.
Некоторые из требований:
Если вентиляционный выход устанавливают рядом с местом выхода дымохода, то его высота должна находиться на одном уровне с дымоходом.
Высота вентиляционного вывода по отношению к коньку крыши Источник vse-pro-stroyku.sqicolombia.net
- На плоской крыше придерживаются рекомендованного уровня не менее 50 см.
- Учитывают, на каком расстоянии находится конек крыши. Делают высоту больше 50 см, если расстояние от трубы до конька находится в пределе 1,5 метра.
- Если расстояние от конька до трубы превышает 1,5 метров, то высота должна находиться на уровне конька или быть выше этой части крыши.
Исходя из этих факторов и требований СНиП, выбирают место для венттрубы.
Устройство вентиляционной шахты
В системе вентиляции шахта – это главный канал, который питает поэтажные ответвления или используется для удаления потоков дымовых газов со всех уровней здания.
Шахта может быть единым каналом или состоять из нескольких параллельных каналов, служащих для своих целей:
- Забор свежего воздуха
- Вытяжка отработанного воздуха, производственных газов
- Дымоудаление в случае пожара
Первые две – это функции общей вентиляции, а третья – специфическая задача систем дымоудаления, которые создаются совершенно отдельно и не связаны с другими вентиляционными каналами.
Конструкция шахты состоит из трех смежных каналов, из которых центральный является главным (обычно 0,3×0,6 м), а боковые каналы меньшего размера (с диаметром сечения 15 см) обеспечивают его соединение с горизонтальными ответвлениями на первом этаже. В верхней части шахты есть проход через крышу, который выводит шахту наружу.
Системы вентиляции могут быть созданы в различных типах конструкций:
- естественный. При этом используется движение воздушных потоков под действием разности давлений в разных точках
- принудительно. Потоки воздуха направляются с помощью тяги, создаваемой вентиляционными установками
- соединенные. Воздухообмен происходит с помощью обоих методов
Естественные системы используются в многоквартирных домах, принудительные и комбинированные системы – в промышленных, общественных или офисных зданиях. Чем выше этажность, тем больше ответственность вентиляционной системы и тем больше нагрузка на вентиляционную шахту.
Конструкция представляет собой круглую или прямоугольную шахту с выходами на всех уровнях. Возможны дополнительные элементы или адаптации, необходимые для выполнения поставленной задачи:
- вентиляционные решётки
- воздушные фильтры (для приточных воздуховодов)
- вентиляторы и фильтрующие устройства и т.д.
Состав и назначение всех вспомогательных элементов зависит от целевого использования колодца. Расположение оборудования также выбирается в зависимости от условий эксплуатации, направления воздушного потока и условий работы. Как правило, все установки размещаются в начале или конце колодца, в наиболее эффективных точках.
Выхлопные валы
Поток движется либо за счет естественной разницы давлений, либо за счет крышных или вытяжных вентиляторов, установленных в конечных или начальных точках. На всех уровнях здания к шахте подключены местные вытяжные линии, рециркуляционные потоки воздуха удаляются из помещений.
Вытяжные шахты с принудительным потоком в некоторой степени способствуют активизации естественного притока воздуха в результате снижения давления в помещении. Вентиляционные системы некоторых зданий полностью основаны на активной вытяжке, полагаясь на естественный приток через отверстия и плохие пустоты в корпусе.
Приточные валы
Это создает условия, благоприятствующие образованию инея на стенках воздуховодов или активной конденсации. Поэтому внутренняя часть воздуховода обычно изготавливается из пенополиуретана или аналогичных теплоизоляционных материалов. Секция впуска воздуха, фильтрации и вентилятора может быть расположена в начале или на некотором расстоянии от точки впуска воздуха. В системе также используются нагреватели и другие вентиляционные установки.
Требования к вентканалам
Кроме того, материал, из которого изготовлены дымовые каналы, должен соответствовать санитарным и гигиеническим нормам. Например, запрещено использовать асбестовые трубы или изолировать стенки воздухозаборников крошащимися или пылящимися материалами. Для специальных сооружений существуют специальные нормы, регулирующие строительство вентиляционных систем, которые накладывают дополнительные требования на конструкцию шахты.
Места обязательной установки
Каждый этаж должен иметь выход, соединяющий вентиляционный канал с этажом, обеспечивающий стандартную подачу и отвод воздушного потока. Если по условиям вентиляции требуется большой участок вентиляционной шахты, который невозможно разместить в здании, необходимо увеличить количество вертикальных воздуховодов с общей пропускной способностью, равной требуемой.
Монтируем узел вентиляции на мягкую кровлю
По большому счету процесс обустройства УП на такой кровле не особо отличается от предыдущего варианта, но здесь есть свои нюансы.
Шаг 1. На выбранное место на мягкой кровле наносится разметка. Ее можно нанести, обведя изнутри пластиковый колпак нижней части системы. Для нанесения разметки используется маркер.
Размечается место установки колпака
Шаг 2. При помощи сверла большого диаметра создается отверстие в материале мягкой кровли на нанесенной линии.
Сверлится отверстие
Шаг 3. Далее по внешней границе разметки вырезается отверстие нужной формы под узел прохода.
Вырезается отверстие
Отверстие под узел прохода вентиляции
Шаг 4. С края колпака узла прохода снимается защитная лента – оголяется липкий слой, который обеспечит герметичность соединения элемента с кровельным покрытием.
Снятие защитной ленты с колпака
Шаг 5. Колпак устанавливается на предназначенное ему место, закрывая собой получившееся ранее отверстие.
Установка колпака
Шаг 6. По периметру колпак прикручивается к материалу мягкой кровли при помощи саморезов.
Фиксация колпака
Шаг 7. Производится установка самой трубы на установленный ранее колпак.
Установка трубы вентиляции
Шаг 8. Труба выравнивается при помощи строительного уровня, предусмотренного на ней, или же обычного.
Далее нужно выровнять вентиляционную трубу
Шаг 9. По периметру труба прикручивается к колпаку при помощи кровельных саморезов. Монтаж завершен.
Прикручивание трубы к колпаку
Видео – Монтаж УП на мягкую кровлю
Как сообщают кровельщики-профессионалы, неправильно смонтированный узел может стать причиной возникновения протечек в двух случаях из десяти
Поэтому к проведению работ по его установке нужно относиться со всем вниманием и не пренебрегать использованием герметизирующих составов
Использование гильз
Причины применения
Причины использования футляров при прокладке магистралей через «преграды»:
- подвижность и чувствительность прямых участков соединения к перепадам температур; футляр защитит конструкцию от сезонной или вызванной возросшей нагрузкой деформации.
- гипотетическая потребность в ремонте, демонтаже или замене фрагмента магистрали; гильза позволит провести эти манипуляции без разрушения строительного элемента;
В перегородке для заделки зазора между гильзой и магистралью допустимо применение любого мягкого материала, независимо от его пропускной способности и герметичности. При проходе через перекрытия обеспечить герметичность необходимо. Герметичная прокладка не допустит проникновения воды на нижние этажи или в помещение в случае поломки или протечки.
Как выбрать футляр
- Нормативный выступ детали над уровнем строительного элемента – на 50 мм в комнатах, где в случае протечки уровень воды может подняться над уровнем пола (в ванной). В некоторых случаях достаточно задела на 5-7 мм.
- Для прохода через потолок экономичнее выбирать максимально короткие гильзы допустимой по техническим условиям длины, если футляр не препятствует отделочным работам.
- Согласно ГОСТ, диаметр гильзы для узла трубопровода выбирается с учетом предстоящей заделки зазора между ней и конструкцией. Зазор предполагает доступ к деталям и пропуск заменяемых в случае ремонта элементов.
- Материал должен обеспечивать прочную заделку магистрали в строительное перекрытие, быть негорючим.
- Исключено наличие заусенцев и острых краев.
- При проходе конструкции через фундамент футляр выбирают с учетом осадки (диаметр должен быть шире трубы на 200 мм).
- При открытом монтаже играет роль эстетичность и габариты соединительной детали.
Монтаж сложных узлов прохода
В некоторых ситуациях невозможно использовать стандартные УП, что связано с возвышением воздуховода над кровлей более 600 мм, большим его весом и наличием толстого слоя утеплителя. Некоторый кровельный материал, например, черепица или шифер, обладают профилированной поверхностью, не позволяющей плотно уложить фланцевое крепление УП.
Выходом из ситуации станет изготовление металлической втулки с опорной частью. Для ее установки аналогичным способом прорезают отверстие. Под опорную часть подкладывают гидроизоляцию, после чего устанавливают УП. Резиновый уплотнитель в этом случае запускают под кровельное покрытие и фиксируют герметиком. Участок прикосновения воздуховода с верхней частью металлической втулки аналогично обрабатывают герметиком.
Сильно возвышающиеся воздушные выводы усиливают дополнительной накладкой из водостойкого материала, например, ОСБ. В вырезанной накладке и опорной части металлической втулки по углам сверлят отверстия диаметром 8,5 мм. Далее, эти 2 детали стягивают шпильками диаметром 8 мм. Под находящиеся снаружи гайки подкладывают уплотнительные прокладки, плюс дополнительно обрабатывают герметиком. Изнутри накладку утепляют базальтовой ватой и зашивают обычной фанерой.
Тяжелые воздуховоды большого диаметра фиксируют дополнительными растяжками из троса или проволоки. Как вариант, изготавливают из 3–4 брусьев подпорки.
Как сделать гидроизоляцию?
Герметизация крыши вокруг дымохода
В настоящее время на строительном рынке представлено большое разнообразие материалов, подходящих для этих задач, которые могут быть стальными, асбестобетонными или кирпичными.
Выпускаются они в виде рулонов или плит, поэтому всегда можно подобрать то, что подойдет к вашей печи.
Самыми популярными являются плиты, сделанные из миллитового кремнезема, которые еще называются каолинами.
Этот материал отличается повышенной прочностью и гибкостью, и способен переносить перепады температуры, не подвергается горению, и не выделяют вредных веществ в атмосферу. Могут использоваться не только для изоляции дымоходов, а также для саун, бассейнов и бань.
Эти материалы делятся на:
- Вату МКРР-130;
- Рулонный фильтр МКРФ-100;
- Плиты МКРП-340.
От цифрового индекса зависит, насколько плотным будет материал.
Плюсы дымоходов, имеющих изоляцию:
- Повышается тепловая эффективность печей.
- Использовать печи становится безопаснее.
- Гидроизоляция придает эстетичность.
Нагревание дымовой трубы происходит из-за газов, которые выходят из печи. Благодаря этому поддерживается щадящий тепловой режим.
Изоляция дымохода в «теле» перекрытия.
Влага, которая выделяется из топлива выходит в атмосферу вместе с дымовыми газами и поэтому не происходит оседания конденсата.
Благодаря этому происходит увеличение КПД печи, и ее конструкция служит дольше, также в ней не образуются трещины от высокого давления.
Давайте рассмотрим устройство гидроизоляции на двускатной крыше на примере трехуровневой гидроизоляции. Что это значит?
- Первый уровень — приклеивается при помощи битумной мастики супердиффузная мембрана к трубе. Для этого грунтуется труба при помощи полимерно-битумной мастики и, заворачивая края мембраны наверх, она приклеивается.
- Теперь даже в том случае, если влага сможет попасть на мембрану, то в то место, где происходит соединение трубы с крышей, она не попадет.
- Второй уровень включает в себя устройство нижнего и верхнего галстуков, сделанных из металлических уголков. Листы нужно уложить с нахлестом верхних на нижние так, чтобы воды всегда смогла скатываться вниз. Нижний лист по правилам нужно продлевать до свеса крыши, но можно оставить и коротким.
- Правда, тогда нужно будет убедиться в том, что влага будет попадать на мембрану, ведь главная задача заключается в том, чтобы обеспечить отвод влаги от трубы. Уголки нужно закрепить на бруски обрешетки, сделанные дополнительно, затем все обработать герметикам и посадить на дюбель гвозди.
- Следующим уровнем укладывается ондулин встык на конструкцию: двускатная мансардная крыша. Герметизация стыков делается битумной мастикой, затем укладывается пластиковый покровный фартук. Он делается на нижней части и герметизируется ондуфлешем по кругу. Ондуфлеш – это битумно-каучуковая гидроизоляционная лента, которая с одного края прикрепляется к уголку, а вторым к ондулину.
Теперь давайте поговорим про вентиляционные трубы на крыше. Многие спрашивают, почему делать вентиляцию, выходящую на крышу, лучше.
Причин этому много:
- Эффективность вытяжки будет одинаковой не зависимо от направления ветра.
- Работающий электродвигатель не будет слышан в доме.
Благодаря современным устройствам можно осуществить вывод через вентиляцию разного назначения, а также различные дополнительные агрегаты и приспособления:
- Флагштоки, антенны и трубы.
- Вентиляция пространства, расположенного под кровлей.
- Проветривание помещений изнутри – жилых и подсобных помещений, канализационных стояков, кухонных вытяжек, центральных пылесосов.
Соединение
Можно сделать проход трубы через крышу любого типа: скатную или плоскую, которая имеет любое кровельное покрытие. Чтобы это сделать применяются элементы, предназначенные для прохода. Вентиляция пространства расположенного под кровлей.
Как уже отмечалось ранее, в кровле постоянно образовывается конденсат. Это происходит из-за высокой влажности, которая вызывает грибки и плесени. Впрочем, если сгниют стропила, то крышу они не смогут держать.
От конструкции кровли и вида кровельного материала зависит выбор изделия, к примеру, такая конструкция, как шатровая мансардная крыша, потребует дополнительных усилий.
Такая вентиляция осуществляется благодаря перепаду температуры и давления. Стоит отметить, что под крышей происходит движение воздуха снизу вверх.
Воздух попадает через отверстия, сделанные в карнизе, а обратно через аэраторы. Устанавливать их нужно настолько высоко, насколько это возможно. Чтобы они работали нормально нужно обеспечить им приток воздуха, поступающего из-под карнизов.
Высота вентиляционного канала над крышей
Правила формирования каналов вентиляции установлены СНиП 2.04.05-86.
Основными считаются следующие нюансы:
- Вентиляционные каналы из помещений кухни и котельной врезаются в систему вентиляции последними. Сначала прокладывают каналы из жилых помещений, затем санитарных, после – кухня и котельная.
- Прочность и высота видимых элементов должны соответствовать ветровой нагрузке региона.
- Проходящий через стены, крышу трубопровод изготавливается из материала, стойкого к коррозии.
- Не допускается формирование негерметичных каналов вентиляции.
- Для уменьшения скорости потоков воздуха внутри туннелей монтируются решетки.
Расчет высоты канала
Как и все нормативы строительного типа, высота вентканалов над кровлей указана в СНиП.
Правила расчетов следующие:
- при монтаже выхода рядом с трубой дымохода размеры высоты должны быть равными;
- для плоской кровли высота трубы выбирается с учетом диаметра, но не более 500 мм;
- для скатного строения кровли принимают в расчет удаленность выхода вентканала от конька крыши (если трубопровод располагается дальше, чем на 1,5 м, показатель высоты не может быть менее 500 мм).
Если вентиляционный узел удален от конькового элемента крыши более чем на 3 м, проводится воображаемая линия от верхушки крыши вдоль кровли вниз. Верхняя точка трубы должна касаться условной линии пересечения от конька до уровня горизонта.
Рекомендации:
На скатной крыше мастера советуют ставить выход вентиляции максимально близко к коньку. Это обеспечивает равномерность прогрева внутренней части. Еще гарантирует прочность внешних деталей
Они будут более устойчивы к воздействию ветра, снеговой нагрузке.
Что касается плоской формы, то важно учитывать геометрию стояка. При условии, что обустраивается вывод вентиляции на крышу из металлочерепицы, вентиляционный вход нужно располагать под вытяжной трубой на крыше
Так отработанная среда выходит наружу без сильного сопротивления потоков.
