Утеплитель Техноруф: технические характеристики, разновидности материала

Особенности установки

Сразу оговоримся, что монтаж описываемого в статье теплоизолятора является достаточно простой процедурой. Вначале рабочая поверхность тщательным образом очищается от всех присутствующих на ней сторонних предметов. После этого по всей площади укладывается пароизоляционный слой (в качестве такового может использоваться как полимерная мембрана, так и битумные материалы). Стыки между полосами изоляционного материала проклеиваются при помощи монтажного скотча.

Обратите внимание! Сами плиты утеплителя следует укладывать в порядке шахмат (то есть чтобы стыки соседних рядов не совпадали). Для крепления материала должны использоваться специальные телескопические дюбеля (примерно по две-три единицы на каждую из плит изолятора)

Для более детального ознакомления с процессом укладки советуем ознакомиться с приведенной ниже пошаговой инструкцией. Как видите, она довольно короткая, что является еще одним доказательством легкости и простоты процесса. Алгоритм действий должен быть следующим.

Шаг первый
. Рабочая поверхность тщательным образом очищается от всех имеющихся на ней сторонних предметов, а также от грязи и мусора.

Шаг второй
. По всему периметру укладывается пароизоляционный материал (в качестве такового, как уже было отмечено выше, могут применяться как полимерные мембраны, так и изоляторы на основе битума). Стыки между полосками проклеиваются при помощи монтажного скотча, сами полоски укладываются с нахлестом. Также стоит отметить, что пароизоляцию следует завести на борта кровли на высоту всей толщины утепляющего пирога плюс 20 миллиметров.

Шаг третий
. Поверх пароизоляции укладываются плиты утепляющего материала (модификации Н, хотя в большинстве случаев используется именно Н30, насколько мы уже знаем). Укладка производится в шахматном порядке – так, как укладываются, к примеру, кирпичи (стыки соседних рядов не должны совпадать). Для крепления утеплителя применяются специальные телескопические дюбеля (по две единицы на каждую из плит, хотя можно повысить прочность и использовать по три или даже четыре).

Шаг четвертый
. Поверх нижнего утепляющего слоя устанавливаются плиты модификации В (они предназначаются для верхнего слоя пирога), для фиксации в данном случае используются телескопические дюбеля, выполненные из нейлона. Стыки в данном случае также обвязываются (иными словами, стыки нижнего ряда должны располагаться примерно по центру плит верхнего ряда – они ими как бы перекрываются). Конкретный тип анкерных элементов дюбелей следует подбирать согласно тому, каков в каждом конкретном случае материал перекрытия.

Шаг пятый
. Поверх утеплителя укладывается гидроизоляционный материал (оптимальный вариант – мембрана из поливинилхлорида).

Обратите внимание! Места соприкосновения с бортиками или трубами, а также различные уклоны, организовываются при помощи особых доборных/фасонных комплектующих, которые также были предусмотрены фирмой-изготовителем. Эти комплектующие также изготовлены из базальтовой ваты, благодаря чему их можно использовать при обустройстве кровель самых различных форм

Как видим, никаких специфических навыков и знаний здесь не требуется. Единственное, с чем могут возникнуть трудности, это монтаж ПВХ-мембраны, так как для этого потребуется опыт работы с аналогичными материалами, а также сварочные работы.

Видео – Монтаж утеплителя Техноруф

Разновидности и применение

Производитель Технониколь выпускает Техноруф с разными показателями плотности, которые обозначаются цифрами в маркировке продукта. Буквенные символы Н и В указывают на то, что плитный утеплитель предназначен для укладки нижнего или верхнего слоя. Если в наименовании присутствует ВЕНТ, то это свидетельствует о том, что материал используется для теплоизоляции плоской кровли с вентилируемыми каналами.

При устройстве утепления толщиной, превышающей 10 см профессионалы рекомендуют выполнять двухслойную систему. В этом случае для нижнего слоя выбирают менее прочный вариант плит Техноруф Н30, для верхнего используют тонкий материал с высокими показателями плотности 140 и 160 кг/м³ (марка В45, В60, В70). Такая комбинация позволяет создать безупречную теплоизоляцию. Поскольку плиты верхнего слоя характеризуются существенными прочностными параметрами, то принимая на себя точечные нагрузки, они перераспределяют их на нижележащий пласт и обеспечивают незначительную деформацию основания.

Для укладки плит второго слоя плоской кровли выбирают Техноруф В50 или В60. В целом конкретная толщина утепления рассчитывается, исходя из климатических условий региона строительства. Монтаж верхнего слоя ведётся с перекрытием стыков, образованных при настилании предыдущего. Плиты несложно укладывать, они легко раскраиваются с помощью ножа либо пилкой.

Техноруф 45 часто применяют, обустраивая эксплуатируемые кровли с цементно- песчаной армированной стяжкой. Что касается изделий с прочностью 60 и 70, то их используют, укладывая без защитной стяжки с абсолютно любым типом кровельного ковра. Фиксируют телескопическим крепежным материалом.

Основное направление применения плитного утеплителя – это обустройство плоских кровель. Однако универсальность и экологичность материала позволяет утеплять Техноруфом В60 и другими марками стены и потолки внутри строения, использовать его при наружных работах.

Минераловатные плиты крепятся к стеновым поверхностям с помощью клеевого состава, а после высыхания еще фиксируются фасадными дюбелями. На следующем этапе работ наносят армирующий слой. Обычно он состоит из стеклосетки и специального клея. Такая поверхность будет надежным образом защищена от механических повреждений, а декоративная отделка поставит точку в оформление фасада.

Ассортимент данной торговой марки насыщен различными модификациями материала, что позволяет выбрать вариант, остановившись на прочных изделиях Техноруф В70 (плотность 175 – 205 кг/м³) для однослойного утепления стен и создать двухслойную систему теплоизоляции кровли, приобретая разные марки материала для нижнего и верхнего слоев.

https://youtube.com/watch?v=dpkpAXvQVqI

ТЕХНОРУФ В

СТО 72746455-3.2.6-2018

Описание продукции: ТЕХНОРУФ В 60 – это Негорючие плиты из каменной ваты для тепло-, звукоизоляционного слоя в плоских кровлях.

Область применения: Плиты предназначены для применения в гражданском и промышленном строительстве в системах плоских кровель в качестве: – основного тепло-, звукоизоляционного слоя при однослойном утеплении в покрытиях из профилированного металлического настила и железобетона; – верхнего тепло-, звукоизоляционного слоя при многослойном утеплении.

Основные физико-механические характеристики:

Наименование показателя	Ед. изм.	Критерий	Значение	Метод испытаний
Теплопроводность, λ10	Вт/м·°С	не более	0,038	ГОСТ 7076-99, ГОСТ 31925-2011 (EN 12667:2001), ГОСТ 31924-2011 (EN 12939:2000)
Теплопроводность, λD	Вт/м·°С	не более	0,040	ГОСТ 32314-2011 (EN 13162:2008)
Теплопроводность, λА	Вт/м·°С	не более	0,042	ГОСТ 7076-99, СП 23-101-2004
Теплопроводность, λБ	Вт/м·°С	не более	0,044	ГОСТ 7076-99, СП 23-101-2004
Прочность на сжатие при 10 % деформации	кПа	не менее	60	ГОСТ EN 826-2011
Сосредоточенная нагрузка	Н	не менее	650	ГОСТ EN 12430-2011
Содержание органических веществ	%	не более	4,5	ГОСТ 17177-94
Кратковременное водопоглощение при частичном погружении	кг/м2	не более	1	ГОСТ EN 1609-2011
Водопоглощение при частичном погружении образцов в течение заданного длительного времени	кг/м2	не более	3	ГОСТ EN 12087-2011
Горючесть	степень	—	НГ	ГОСТ 30244-94
Плотность	кг/м3	не более	180 (±20)	ГОСТ 17177-94

Геометрические параметры:

Наименование показателя	Ед. изм.	Значение	Метод испытаний
Длина	мм	1200 (1000)*	ГОСТ EN 822-2011
Ширина	мм	600	ГОСТ EN 822-2011
Толщина	мм	30-200*	ГОСТ EN 823-2011
Класс по толщине	Т	Т4	ГОСТ 32314-2011 (EN 13162:2008)

*Уточняйте возможность производства партии материала необходимых размеров.Производство работ:

Согласно «Руководству по проектированию и монтажу однослойных кровель из полимерных мембран Корпорации ТехноНИКОЛЬ, 3-я редакция 2010 г.» и «Руководству по проектированию и устройству кровель из битумно-полимерных материалов Кровельной Компании ТехноНИКОЛЬ».

Хранение: Плиты должны храниться упакованными и уложенными штабелями на поддоны раздельно по маркам и размерам. В течение всего срока хранения материал должен быть защищен о воздействия атмосферных осадков. Высота штабеля плит при хранении не должна превышать 3 м.

Транспортировка: Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880-83. Плиты отгружают потребителю не ранее суточной выдержки их на складе.

Сведения об упаковке: Для упаковки применяют полиэтиленовую термоусадочную пленку. Способ обертывания и фиксации упаковочного материала должны обеспечивать надежную и прочную упаковку плит, их сохранность при погрузочно-разгрузочных работах, транспортировке и хранении.

Кровельные плиты каменной ваты Техноруф

Особенности теплоизоляции плоских кровель

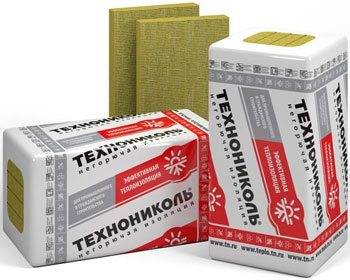

На фото плиты верхнего слоя, которые упакованы в термоусадочный полиэтиленовый пакет.

Для утепления плоской кровли используют внешнюю теплоизоляцию, т.е. такую, которая находится над перекрытием (см.также статью Теплоизоляция Технониколь – выбор профессионалов). Сверху на теплоизоляционный слой укладывают гидроизоляционное покрытие рулонного, мастичного типа или в виде ПВХ мембраны.

В случае утепления эксплуатируемой кровли, к утеплителю выдвигается дополнительное требование — высокая прочность на сжатие.

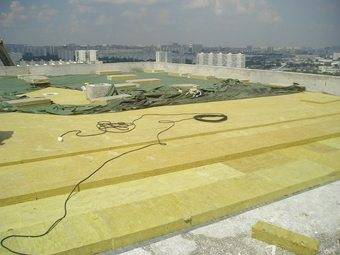

Укладка ваты на плоскую крышу.

В случае минеральной ваты этого можно достичь только путем повышения ее плотности и концентрации связующего, но при этом существенно повышается цена материала и падает его теплоизоляционная эффективность за счет роста теплопроводности.

Для избегания этой проблемы было решено использовать двухслойную структуру утеплительного ковра, когда сверху располагают слой более жесткой и плотной ваты, а снизу — более мягкой и теплоустойчивой. За счет этого существенно снижается стоимость теплоизоляции и повышается ее эффективность.

Клиновидный элемент для устройства уклонов кровли.

Также современные компании выпускают клиновидные плиты, которые позволяют создавать разуклонку кровли для эффективного отвода воды в водосточные отверстия.

Характеристики плит Техноруф

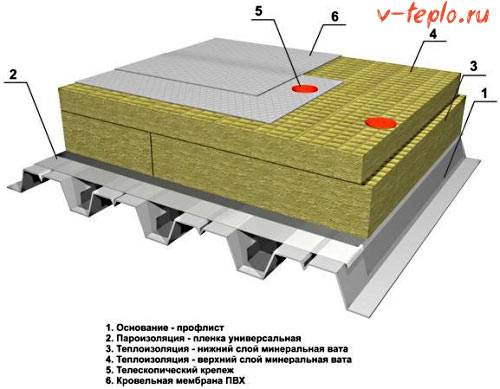

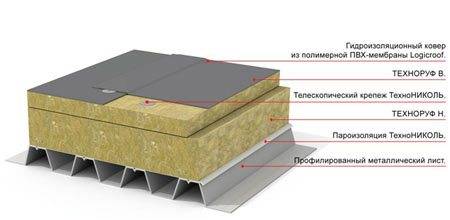

Схема двухслойной термоизоляции Техноруф.

Кровельные теплоизоляционные плиты базальтовой ваты Техноруф представляют собой утеплительные элементы, состоящие из волокон горных пород базальтовой группы. Как и другие подобные материалы, эти плиты обладают прекрасными теплоизоляционными качествами, не горят, не выделяют вредных химических соединений и не вступают в реакции с веществами, растворенными в атмосферной влаге и воздухе.

Наиболее простой способ — использование двойного изделия.

Для него характерны такие характеристики:

Эксплуатируемая плотность верхнего слоя — 180 кг/м³;
Эксплуатируемая (рабочая) плотность нижнего слоя — 110 кг/м³;
Теплопроводность при температуре воздуха 25° С — не более 0.039 Вт/м×°С;
Коэффициент водопоглащения в процентах по объему — не более 1.5%;
Содержание органических связующих — не более 4.5%;
Прочность на сжатие, деформация до 10% — не менее 40 кПа;
Степень горючести — НГ (не горюч).

Также можно рассмотреть характеристики нижнего слоя Техноруф Н30:

Плотность — 100 кг/м³;
Прочность на сжатие — 30 кПа;
Теплопроводность — от 0.0036 до 0.045 Вт/м×°С;
Паропроницаемость — не менее о.30 мг/м×ч×Па;
Влажность по массе — не более 0.5%;
Водопоглащение — 1.5%;
Содержание органики — 4.5%
Горючесть — НГ (не горюч).

Наконец, характеристики материала Техноруф В60 (верхний слой):

Плотность — 180 кг/м³;
Прочность на сжатие — 60 кПа;
Теплопроводность — 0.037 – 0.046 Вт/м×°С;
Паропроницаемость — 0.31 мг/м×ч×Па;
Влажность по массе — 0.5%;
Поглощение воды — 1.5%;
Содержание органики — 4.5%;
Горючесть — НГ.

Преимущества

Организация уклонов клиновидными плитами.

Благодаря перечисленным характеристикам, кровельные теплоизоляционные плиты Техноруф обладают такими преимуществами:

Позволяют эффективно утеплить кровлю;
Возможен монтаж без предварительного выравнивания или стяжки;
Возможна эксплуатация кровли в качестве пола без верхней стяжки;
Отсутствие мокрых процессов при монтаже теплоизоляции;
Сжатые сроки монтажа;
Отсутствие необходимости в специальной технике и тяжелых работах;
Возможность выполнения всего цикла работ своими руками;
Долговечность.

Плюсы и минусы

У каждого представленного на рынке строительных материалов вида утеплителя марки «ТехноНИКОЛЬ» есть свои сильные и слабые стороны.

Базальтовая вата

Среди достоинств ваты из волокон базальта:

хорошие теплоизоляционные свойства;
долговечность;
стойкость к нагреванию — материал негорючий, выдерживает температуру до +1000oС;
отсутствие гигроскопичности;
паропроницаемость;
хороший уровень поглощения воздушных шумов;
универсальность — можно утеплять любые конструктивные элементы здания;
стойкость против грибка и плесени;
простая укладка — все работы можно выполнить без привлечения наемных рабочих;
удобная доставка к месту работ;
высокая упругость, что позволяет монтировать плиты в ячейки обрешетки в распор;
экологическая безопасность для хозяев жилья.

Среди минусов:

высокая стоимость продукта;
неоднородная структура минерального утеплителя с малой плотностью;
существенная разница, судя по отзывам на форумах, в теплоизоляционных свойствах и долговечности у материалов бюджетной линейки и дорогостоящих;
пыль, образующаяся в процессе проведения работ.

Экструдированный пенополистирол

Главными достоинствами экструдированного пенополистирола (ЭППС) являются низкая теплопроводность и малый вес. Но и другие сильные стороны не менее значимы:

долгий срок эксплуатации — компания заверяет о долговечности ЭППС в 50 и более лет;
способность сохранять первоначальные характеристики в диапазоне температур от -50oС до +75oС;
высокий уровень водонепроницаемости — поглощает не более 0,2% влаги при полном погружении в воду;
стойкость к сжатию — материал высокой плотности выдерживает заливку стяжки толщиной до 10-15 см;
не подвержен процессам гниения и разложения — синтетический продукт, поэтому для его разложения нужны сотни лет;
не является базой для размножения патогенной микрофлоры (плесени и грибков);
проявляет инертность по отношению к большинству видов бытовой химии и растворителям красок;
морозоустойчивость — нечему промерзать из-за полного отсутствия влаги внутри плит ЭППС;
просто монтируется — работы по утеплению можно выполнить своими руками;
имеет хорошую адгезию со строительными материалами: штукатурными растворами, шпатлевкой, краской.

Недостатков значительно меньше, но некоторые из них становятся основной причиной отказа от использования ЭППС в частном строительстве:

отсутствует паропроницаемость — стены не «дышат», в связи с чем необходима хорошая вентиляция;
увеличивается шумовой фон — плиты резонируют, усиливая звуки;
высокая чувствительность к ультрафиолетовым лучам — под солнцем быстро стареет и разрушается;
высокая стоимость 1 м3;
несовместимость с грызунами — с удовольствием делают гнезда, выгрызая многочисленные ходы;

горючесть, о чем честно информирует производитель.

Плиты PIR

У утеплителя из PIR-сырья много преимуществ, которые на долгие годы должны сделать материал ведущим на рынке теплоизоляционных материалов. Среди них:

самый низкий показатель теплопроводности среди всех видов утеплителей;
большой эксплуатационный ресурс благодаря нанесенному слою защиты из фольги или лавсана — 50-60 лет;
простое крепление на утепляемые поверхности — все ремонтно-строительные работы можно выполнить самостоятельно;
экологическая чистота;
стойкость к бытовой химии и колониям микроорганизмов (плесени и грибку);
низкий удельный вес;
отсутствие гигроскопичности;
универсальность;
широкий температурный диапазон, в котором утеплитель сохраняет эксплуатационные характеристики — от -200oС до +130oС;
отсутствие линейного расширения при резких перепадах температур;
низкий класс пожарной опасности — относится к самозатухающим (Г1);
поддается механической обработке, что допускает, при необходимости, повторное применение;
стойкость к процессам разложения: гниению и коррозии.

Производитель заявляет о хороших шумоизоляционных свойствах и стойкости против грызунов. В действительности — это всего лишь рекламный ход. Поэтому эти два фактора можно относить к минусам изделия. Но наиболее важный недостаток — высокая цена. Еще один недостаток плит ППУ — боязнь ультрафиолета, фирма прекрасно нивелировала защитой листов фольгой, которая одновременно прекрасно отражает тепловые лучи обратно в помещение.

Великая загадка всех времен: В или Н

Как в случае в цифрами, буквы указывают параметры линейки. Некоторые представители линейки могут быть использованы только в двухслойных системах утепления. В таком случае один укладывается как нижний слой и обозначается буквой «Н», а второй соответственно как верхний «В» (да, да не «второй», а «верхний»). Материалы, не имеющие индекс «Н» или «В» предназначены для однослойного утепления, например, утеплитель Техноруф 45 или ПРОФ. Теперь попробуйте про себя произнести, скажем, что скрывается за индексом Н30. Для тех, кто пропустил предыдущих абзац, названия вроде «Экстра» и «Оптима» стали использоваться вместо цифровых индексов.

Технические характеристики

Кровельные плиты «Техноруф» производятся с применением усовершенствованных технологий. Каждая единица изделия сформирована из мелких базальтовых волокон минерального происхождения. Волокна плотно крепятся между собой, создавая надежную текстуру. Тот или иной вид имеет индивидуальную плотность, от которой зависит общий вес и толщина плит.

Утеплитель «Техноруф» характеризуется жесткостью и упаковывается в отдельные пачки с полиэтиленовой термоусадочной оболочкой, а минимальная его плотность составляет 121 кг/м3.

Уклонообразующий тип кровли – наиболее частая сфера применения такого материала, являясь оптимальным решением, ведь с его помощью можно максимально правильно распределить точечные нагрузки и создать высокий уровень защиты на крыше. Каждый слой изделий состоит из вертикальных и горизонтальных волокон, что делает их прочными, надежными и долговечными. Большим приоритетом является повышенная устойчивость утеплителя к возгоранию, что позволяет применять его в помещениях любого предназначения.

Небольшой вес плит «Техноруф» делает процесс монтажа максимально легким и быстрым. С помощью данных изделий можно создать главный утепляющий слой практически на любой поверхности. Для крыш с уклоном такой материал станет дополнительным источником теплосбережения, а благодаря своей универсальности его активно используют на кровлях зданий промышленного типа.

Широкий ассортимент продукции «Техноруф» позволяет выбрать оптимальный вариант с учетом индивидуальных пожеланий и потребностей. Каждый тип данного утеплителя имеет свои особенности и предназначение, которые обязательно стоит учитывать в процессе приобретения. Стоит отметить, что монтажные работы с применением такой минеральной ваты не вызывают особых сложностей, поэтому с ними легко справится любой человек, даже без наличия профессиональных навыков.

Для жилых домов и зданий общественного предназначения утеплитель «Техноруф» подходит одинаково хорошо. Его свойства направлены на то, чтобы создать внутри помещения максимально комфортные условия, а также продлить срок его эксплуатации, сохранив первозданный внешний вид. Правильное соблюдение всех правил монтажа при оформлении кровли или стен дает возможность на протяжении долгих лет ощущать желаемый уют и комфорт в любом помещении, независимо от его непосредственного предназначения.

Страшные цифры в названиях

Как и принято, в любой компании, индексы в названиях моделей имеют информационный характер. В случае с нашим материалом, цифры от 30 до 60 показывают способность материала сопротивляться нагрузке. Указана эта величина в Килопаскалях. Раньше использовались цифры до 80, однако, в последнее время эти индексы стали не совсем точно передавать информацию. Скажем, называемый в прошлом Техноруф В70, теперь называется В ПРОФ и имеет показатель плотности 65, а индекс В50 вообще не используется. Вид маркировки Техноруф 50 в данный момент тоже не существует. Оставь бы производитель прошлый индекс, он бы не соответствовал действительности. Стоит также отметить, что индекса Техноруф Н ПРОФ не существует. Есть только Техноруф ПРОФ (без буквы Н) и ему не нужен второй, дополнительный нижний слой.

Особенности монтажа

Среди популярных способов утепления мастера применяют две техники – мокрого и сухого фасада. Методика утепления мокрого фасада предусматривает наличие во время самой отделки мокрых материалов – клеящих смесей и штукатурки, и так далее. Сама же технология данного типа монтажа мокрым способом состоит в следующем.

Сам утеплитель просто крепят, так сказать «сажают» на клеящую смесь. Затем фиксируют при помощи дюбелей-зонтиков. Это позволит самому материалу не деформироваться во время эксплуатации, не сползало с самой стены. В отношении расхода дюбеля – на квадратный метр площади надо использовать как минимум 5 штук. После этого крепят по верху армирующую специальную сетку и вновь покрывают слоем клея, далее грунтуют специальными составами. Завершают работу нанесением слоя декоративной штукатурки и красят.
