Утепление вентиляционных труб на холодном чердаке: необходимость, материалы

Способы и материалы для утепления вентиляции

Способы утепления существуют такие:

Применение рулонных материалов (минераловатные утеплители, вспененный полиэтилен, вспененный каучук).
Применение «скорлупы» (цилиндров для труб, производиться могут из минеральной ваты, вспененного полиэтилена или каучука, пенопласта или ЭППС, пенополиуретана).

Листовые материалы (пенопласт, экструдированный пенополистирол, листовой ППУ) — для утепления воздуховодов использоваться могут, но только для прямоугольных и квадратных. Такой вариант применяется очень редко, поскольку монтировать его неудобно, это занимает намного больше времени, а между листами получается большое количество стыков.

В первую очередь способ и материал утепления выбирается исходя из формы вентканала:

Для круглых каналов: можно применять рулонную изоляцию и «скорлупу». Листовой материал для круглого воздуховода не подойдет, поскольку его не получится согнуть.
Для прямоугольных и квадратных каналов: можно применять только рулонную изоляцию.

Круглый и прямоугольный утепленные воздуховоды

Дополнительно поверх слоя изоляции на трубу может надеваться:

Оцинкованный кожух.
Пластиковый кожух.

В частных домах такая защита не обязательна, поскольку она предназначена предотвращать механические повреждения утеплителя.

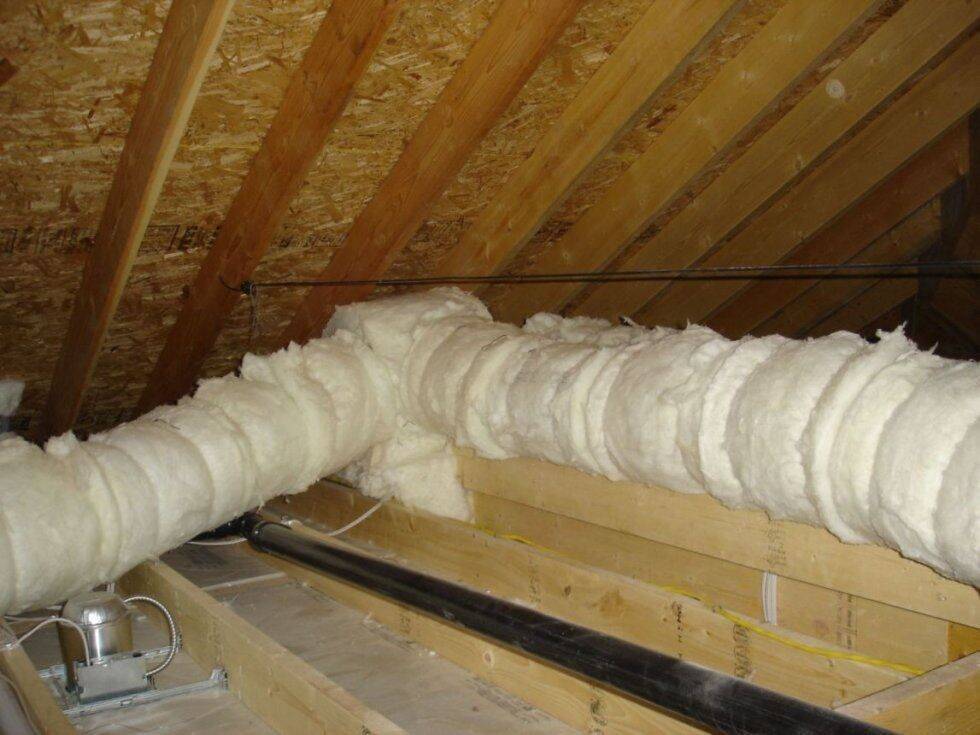

Применение рулонных материалов

Этот вариант утепления воздуховодов применяется просто:

Воздуховод плотно обматывается утеплителем.
Чтобы утеплитель не спадал — его через равные шаги крепят мягкой проволокой.

Если речь идет о воздуховодах большого диаметра, которые утепляются минватой, то помимо проволоки для крепления используют штифты. Для этого:

Штифты привариваются к внешней поверхности вентиляционного канала с помощью аппарата контактной сварки.
Минеральная вата плотно наматывается на воздуховод, накалываясь на штифты.
Сверху намотанный утеплитель фиксируется прижимными шайбами, которые крепятся на каждый штифт.
Дальше для дополнительной фиксации используется проволока, которая наматывается поверх утеплителя.

Рулон фольгированной минеральной ваты

Способ с применением рулонной изоляции хорош по следующим причинам:

простой и быстрый в применении;
позволяет создать слой изоляции без швов и стыков;
при необходимости позволяет быстро снять теплоизолятор на нужном участке (к примеру — для ремонта трубы, или для замены утеплителя).

Материалы могут применяться следующие:

Минераловатные утеплители. Вариант наиболее распространенный, дешевый и эффективный. Распространенная толщина — 5 см, в продаже можно найти рулоны с толщиной от 4 до 8 см. Более толстую минвату удобно использовать только для труб большого диаметра, которые в малоэтажном жилом строительстве не применяются. Существуют изоляторы с внешним фольгированным слоем (увеличивает эффективность и служит дополнительной механической защитой)

Из минусов — минвата со временем слеживается и осыпается, а работать с ней — необходимо осторожно.
Вспененный полиэтилен. Вариант более простой и дешевый, но и менее эффективный

Толщина такого утеплителя небольшая (от 2 до 40 мм), так что его придется наматывать в несколько слоев.
Вспененный каучук. Практически то же самое, что и вспененный полиэтилен.

Если речь идет о выборе изолятора для воздуховода, то проще всего выбрать первый вариант.

Применение скорлупы

Скорлупа являет собой цилиндр, который надевается на утепляемый участок. То есть по сути — это труба, выполненная из материала-утеплителя. Это может быть:

минеральная вата;
вспененный каучук;
вспененный полиэтилен;
пенопласт/ЭППС;
пенополиуретан.

Скорлупа может быть как цельной (может надеваться на трубу только при прокладке воздуховода), так и раздельной (может надеваться на уже готовую и работающую вентсистему).

Пенополиуретановая скорлупа для утепления труб

Использование скорлупы идеально подходит для участков, проходящих через стену: рулонный утеплитель наматывать там очень сложно и неудобно. Также скорлупу удобно использовать на прямых участках. А вот там, где труба поворачивает — цилиндр надеть уже не получится, и придется использовать мат.

Сам процесс использования скорлупы для утепления вентиляции выглядит так:

На трубу надевается скорлупа.
Если скорлупа раздельная — ее части скрепляются между собой с помощью клея (надежно, но сложнее будет при необходимости их разделить) или проволоки (более простой и удобный способ).
Стыки между цилиндрами — проклеиваются строительным скотчем.

Теплоизоляция для промышленных систем

Для утепления труб в промышленных системах вентиляции кроме утеплителей, перечисленных выше, могут быть использованы и более дорогостоящие способы:

нанесения напыляемой разновидности пенополиурентана;
монтаж уже готовых к установке теплоизолированных воздуховодов.

Пенополиуретан

Напыляемый утеплитель из пенополиуретана считается одним из наиболее эффективных способов для защиты труб вентиляции промышленных систем от промерзания. Слой пены наносится поверх воздуховодов при помощи специализированного оборудования.

Разновидности пенополиуретана:

Жесткий. Имеет ячейки закрытого типа и кроме превосходных утепляющих качеств служит одновременно и гидроизоляцией, поглощая не больше 4 % влаги.
Легкий. Отличается наличием ячеек открытого типа, обладает низким весом, отлично поглощает звук, относительно недорог. Но для наружных работ его использовать нельзя, а при внутренних потребуется гидроизоляция, так как утеплитель впитывает до 15 процентов влаги.

Характеристики:

показатели теплопроводности варьируются от 0,019 до 0,04 Вт/м°C;
рабочий температурный диапазоне составляет -160°С — +150°С;
слабогорючий материал;
показатели прочности на сжатие — свыше 150 кПа;
нормативный срок службы — более 20 лет.

Преимущества:

слой утеплителя максимально плотно прилегает к поверхности труб;
швы полностью отсутствуют;
можно наносить материал на трубы сложной конфигурации;
монтаж не занимает много времени.

Недостатки:

высокая ценовая категория;
монтаж довольно сложен и требует определенного опыта;
в составе материала имеются токсичные вещества, предусматривающие наличие у работника специальной защитной одежды,маски и очков. При этом застывшая пена не представляет никакой опасности.

Утепленные воздуховоды

Один из удобных вариантов решения проблемы возникновения конденсата в системе вентиляции — применение при монтаже уже теплоизолированных воздуховодов.

Разновидности:

Гибкие. На спиральный проволочный каркас закрепляется металлизированная пленка, утепляющий слой и пленочный фольгированный чехол.
Жесткие. Состоят из PIR-плит (PirroVentiDuct) или стекловолоконных плит Climaver и т. д . Прочность труб, изготовленных из подобных материалов аналогично показателям традиционных стальных воздуховодов. Для соединения с обычными трубами вентиляции из стали можно использовать фланцы.

Преимущества утепленных воздуховодов:

уменьшение расходов на приобретение материалов;
снижение общего веса всей системы вентиляции;
скорость монтажа.

Критических недостатков у воздуховодов с теплоизоляцией нет.

Нужна ли вентиляция холодного чердака

Никакая герметизация дома не может полностью изолировать поступления пара из жилища на чердак. По закону термодинамики теплый воздух поднимается наверх, и пар находит выход в любом случае. Перекрытия в основном состоят из дерева. На деревянных поверхностях при накоплении влаги образуется естественная среда для развития различных губительных микроорганизмов, плесени. Появляются неприятные затхлые запахи, ощущение сырости. Создается нездоровый микроклимат помещения в целом.

Перепады температур способствуют постоянному конденсату и, если отсутствует вентиляция холодного чердака, происходит быстрый износ конструкции.

Причины появления конденсата:

отсутствие хорошей вентиляции;
нарушение теплоизоляция крыши;
недостаточная гидроизоляция;
нехватка вентиляционных каналов;
брак в строительных материалах.

Вентиляция, выполненная согласно техническим правилам, бережет строение от повреждений.

Холодный чердак – нежилое помещение под крышей строения без декоративной отделки

Вопрос вентилирования важно решать в период создания проекта дома, при планировании особенностей конфигурации кровли

На что обратить внимание перед началом работ

Выбрать подходящий материал для теплозащиты довольно сложно, поэтому во внимание следует принимать некоторые факторы

Во-первых, важно учитывать, где располагаются трубы — в комнате или на улице. Во-вторых, необходимо учитывать диаметр и толщину трубы

В-третьих, нужно обратить внимание на основной конструкционный материал

Во-вторых, необходимо учитывать диаметр и толщину трубы. В-третьих, нужно обратить внимание на основной конструкционный материал.

Если речь идет о бытовой вентиляции, ее утепляют вспененным полиэтиленом. Из него изготавливают готовые оболочки, принимающие форму трубы. С их помощью можно изолировать систему от переохлаждения. В качестве преимущества этих материалов выступает отсутствие вредных веществ в составе. При необходимости одновременного утепления трубы газопровода и вентиляции необходимо использовать минеральную вату.

Как надежно утеплить вентиляционную трубу в частном доме – материалы и монтаж

Вентиляция в частном доме является обязательным компонентом для поддержания комфортного микроклимата в жилых помещениях. Однако наряду со своими положительными свойствами нередко она является основным источником тепловых потерь. Как утеплить вентиляционную трубу в частном доме, и что для этого лучше всего использовать?

статьи

Актуальность утепления
Выбор материала
Порядок установки

Актуальность утепления

В процесс эксплуатации на поверхности вентиляционной трубы нередко можно наблюдать небольшой слой льда. Его появление обусловлено разностью температур между материалом изготовления и воздухом, выходящим из жилого дома. В результате этого происходит формирование влаги и появление инея и льда.

Обледенение вентиляционной трубы

Если этот процесс пустить на самотек, то в результате может появиться ряд негативных факторов. Они будут прямым образом влиять не только на целостность и функциональность вентиляции в доме, но также могут отразиться на эксплуатационных свойствах всего здания. Причиной этого является конденсат, который формируется на внутренней стенке трубы. Его постоянное присутствие может привести к следующим последствиям:

Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Вопрос утепления вентиляционной трубы рекомендуется решать еще на стадии возведения здания. Однако это не всегда возможно. Нередко требуется установить теплоизоляционный слой на уже функционирующую систему.

Выбор материала

Утеплитель для вентиляции

В первую очередь необходимо правильно подобрать теплоизоляцию. Она должна обладать рядом свойств, которые впоследствии отразятся на эксплуатационных качествах вентиляционной системы. Также нужно учитывать стоимость материалов и трудоемкость монтажа.

Приоритетом при выборе является степень теплоизоляции. Основное назначение утеплителя заключается в максимальном приближении температуры на поверхности трубы к степени нагрева теплого воздуха, выходящего из дома. Только так можно избавиться от появления конденсата. Для этого можно использовать целый ряд материалов:

Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность – базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Порядок установки

Способ монтажа утеплителя напрямую зависит от выбранного материала. Для крепления базальтовой ваты применяется скотч

При установке уже готовой пенопластовой скорлупы особое внимание уделяется герметизации соединительных швов

Не обязательно монтировать теплоизолятор на всю вентиляционную систему

Важно обеспечить должный уровень защиты от воздействия отрицательных температур на определенных участках трубопровода:

Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
Зоны прямого контакта трубы и наружной стены здания.

Утепление вентиляции. Нужно ли?

Для начала следует понять, нужно ли утеплять трубу вентиляции, которая находится на крыше и чердаке. Здесь ответ очевиден, но тогда возникает другой вопрос, зачем ее утеплять? Причина кроется в конденсате. Если на трубе отсутствует утепление, то внутри трубы будет образовываться конденсат. Соответственно он будет стекать вниз, и затекать во все щели и стыки. Это приводит к образованию мокрых пятен в перекрытии или стене. А если при этом на улице сильный мороз, то внутренний диаметр трубы может уменьшаться, из-за появившегося инея.

Почему наблюдается такой феномен? Это объясняется тем, что теплый воздух содержит в себе большой объем влаги. Когда в зимний период он соприкасается с холодной трубой, то охлаждается. Вследствие этого появляется конденсат, образующийся из пара воздуха. Этот физический процесс можно остановить только с помощью утепления вентиляционной трубы.

Нужно ли утеплять вентиляционную трубу на крыше

Утепление необходимо для избавления от самого главного бича труб – конденсата. Неутепленная труба обречена постоянно покрываться влагой на внутренней поверхности вентканала. Стекающий конденсат будет обязательно просачиваться через стыки и пропитывать стены и перекрытия. Последствия: сырые стены и потолки, плесень, обрушение штукатурки и т.д.

Главный вопрос: зачем?

На саму трубу конденсат оказывает воздействие в зависимости от материала, из которого она изготовлена:

Другая опасность, грозящая зданию из-за конденсата в вентканалах – намерзание инея за пределами теплого помещения. Если морозы крепкие и длительные, только из-за этого явления просвет в вентканале может сузиться до нуля.

Появляется конденсат по двум причинам:

Насыщение воздуха в жилом помещении парами воды из-за текущих занятий: приготовления пищи, стирки, а также от дыхания. Бытовая техника при работе также может являться источником паров воды: утюги, микроволновые печи, увлажнители воздуха и т.д.
На производстве оборудование может являться постоянным источником паров воды, поступающих в вентиляционные каналы.

Количество пара, который может постоянно находиться в воздухе, прямо зависит от температуры. Чем выше температура воздуха, тем больше пара в нем может быть. Перемена температуры даже незначительно приводит к уменьшению способности воздуха удерживать в себе воду в парообразном состоянии, вот почему при охлаждении воздуха на выходе вентканала обязательно осаживается конденсат.

Где надо утеплять?

Ответ прост: там, где происходит перепад температуры. Когда вентиляционная труба проходит сквозь капитальную стенку здания, отверстие отделывается теплоизоляцией, а сама труба утепляется до самого рефлектора. Например, при выводе вентиляционной трубы частного дома через неотапливаемый чердак на крышу, утеплять необходимо точку прохождения через потолок самого верхнего этажа, а саму трубу до ее выхода на кровлю.

Там, где температура стенок вентканала меняется происходит выпадение конденсата. Эта точка называется также «точкой росы». Именно от нее и укладывается утепление. Расчет положения этой точки – первый этап в проектировании утепления.

Несколько иначе дело обстоит с приточной вентиляцией. Количество выпадающего на ее наружных стенках приточного вентканала находится в прямой зависимости от длины вентиляционного канала и особенностей его монтажа. Здесь может потребоваться утепление не только труб, но и клапанов.

Следует отметить, что утепленные клапаны требуются, главным образом, в очень просторных помещениях (офисах, складах, производственных цехах).

Внешне он выглядит как регулируемые жалюзи, способные ограничить воздушный поток и увеличить температуру подаваемого воздуха при помощи трубчатых нагревателей.

Регулировать скорость подачи воздуха через клапан возможно ручным способом при помощи специальных рычагов, либо посредством простой электроприводной системы. Типичный пример технических характеристик такого клапана: сечение до 3,5 кв.м. и мощность обогревающих ТЭНов – до 8 кВт. При этом при столь большой площади сечения ТЭНы не смогу сколько-нибудь заметно изменить температуру подаваемого воздуха, их задача иная: нагреть створки клапана, чтобы предотвратить их обледенение и аварию.

С помощью таблицы легко определить при расчетной температуре воздуха внутри помещения и известной средней величине влажности воздуха, где именно будет находиться «точка росы». Там, где стенка воздуховода охладится до указанной в таблице температуры.

Зачем утеплять вентиляцию

Многие люди сомневаются, нужно ли утеплять вентиляционные трубы, так как до конца не понимают смысл данной процедуры. А выполняется она по одной причине – чтобы предотвратить появление конденсата.

На неутепленном воздуховоде неизбежно появляется конденсат, который стекает по внутренним стенкам, затекая в перекрытие и капитальные стены.

Последствия такого явления очевидны:

Отсыревают стены и потолок;
Появляется плесень;
Строение постепенно разрушается.

Что касается влияния конденсата на вентиляционный канал, то оно зависит от материала, из которого выполнен воздуховод:

Оцинковка	В случае нарушения защитного слоя (что при резке листа неизбежно) при регулярном образовании конденсата обязательно пострадает
Поливинилхлоридные трубы	Устойчивы к воздействию влаги
Гофрированные алюминиевые	Также невосприимчивы к воздействию влаги

Кроме того, существует еще один неприятный момент, связанный с образованием конденсата – намерзание инея, которое может произойти за пределами отапливаемого помещения, т.е. на чердаке. В результате этого, просвет в трубе может за несколько морозных недель снизиться со 100 или даже 150 мм до нуля.

Отсюда можно сделать вывод, что утеплять вентиляционные трубы действительно необходимо, причем, сразу по нескольким причинам.

Нарушение работоспособности системы

В этот раздел включим как засорение каналов, так и нарушение их герметичности. Первую проблему вы можете определить очень просто. Если поднести к вентиляционному отверстию несколько полосок бумаги (при открытом окне в помещении), то они должны втянуться внутрь. Если этого не происходит, то налицо нарушение тяги.

Чтобы убрать засор, необходима прочистка канала. Со стороны помещения вы можете сделать это длинным ершиком. Если же проблема прячется глубже, то прочистку необходимо выполнять со стороны крыши. Делать это самостоятельно не рекомендуется, поскольку высотные работы несут с собой риск для здоровья и жизни. Лучше вызовите специалиста, у которого есть и подготовка, и необходимая амуниция для проведения процедуры.

В случае с нарушением герметичности каналов тоже можно обратиться к мастерам — особенно в том случае, если изначальным монтажом системы занимались не вы лично. Специалисты произведут осмотр всех сегментов вентиляции, найдут пробоину и устранят ее. Впрочем, если у вас есть уверенность в своих силах, то вы можете сделать это и самостоятельно.

Где нужно утеплить вентиляцию

Исходя из вышесказанного, становится очевидным, что утеплять вентиляционную трубу необходимо в том месте, где будет активное соприкосновение теплого воздушного потока с холодным. Так, например, если у вас труба вентиляции выведена сквозь стену, то в утеплении нуждается отрезок, ведущий к дефлектору. Также зачастую трубы проходят через не утепленный чердак частного дома. В этом месте также есть потребность в утеплении трубы.

Этот метод очень дорогостоящий, поэтому далеко не каждый сможет позволить себе приобрести утепленный вентиляционный клапан. Поэтому вам потребуется найти точку росы температуры, т.е. место, где начинает появляться конденсат.

Ниже вы можете рассмотреть таблицу, на которой показано как найти место появления конденсата:

В каких местах нужно утеплять трубы?

места для утепления труб вентиляции

Утепление всегда остаётся обязательным для поверхности воздуховода вне отапливаемого объёма. Это особенно касается таких объектов, как холодный чердак и крыша. Работы не требуется проводить при прохождении через мансарды и отапливаемые вторые этажи. Такие компоненты предполагают изоляцию внутри помещений с отоплением:

Трубы, по которым воздух идёт к приборам.
Фановые установки.
Воздуховоды приточной вентиляции.

Действие обязательно для буферных зон, к которым относят:

Котельные.
Кладовые помещения.
Подвалы.
Вспомогательные объекты.

Утепление

Проблему отсутствия утепления можно устранить очевидным образом. Для этого нужно утеплить наружную поверхность воздуховода. Существует несколько разновидностей материалов, которые можно применить в данном случае:

минеральная вата. Обладает отменными характеристиками — в частности, очень низкой теплопроводностью, в связи с чем и обладает очень высокой популярностью в качестве утеплителя. Кроме того, она продается практически везде, да еще и по невысокой стоимости. Зачастую именно ее и используют для обмотки труб. Но есть у этого материала значительный недостаток. Минеральная вата совершенно не переносит воздействие влаги. Любую каплю она впитывает моментально, а вот высохнуть уже практически не может. При этом влажная минеральная вата теряет практически все свои утеплительные свойства. В общем, использовать ее можно, но только при одном условии — если снаружи утеплительный слой будет плотно и герметично закрыт чем-нибудь непромокаемым. Например, можно соорудить металлический короб или сделать качественную обмотку фольгированным материалом,
стекловата. Утепляющие свойства тоже на высоте. Кроме того, стекловата не горит, не гниет, на влажность ей абсолютно наплевать. Дешевизна и доступность также радуют. Но и тут есть минус. У стекловаты рано или поздно начинается распад, в процессе которого в воздух выделяется стеклянная пыль. Понятно, что дышать этим делом абсолютно не полезно. Поэтому данный материал обычно применяется в производственных помещениях. Если же вы все-таки решили его использовать, то делать это можно только в сочетании с тщательной герметизацией, чтобы исключить попадание продуктов распада в воздух жилых помещений,
пенополиуретан. Вот об этом материале можно было бы сказать только хорошее, если бы не технология нанесения. Она предусматривает использование крупного и дорогостоящего оборудования. Правда, и эффект получается очень хорошим — утеплительный слой отменно выполняет свои функции, при этом не реагируя на внешние воздействия.

Помимо этих материалов, существуют и другие, причем рассчитанные еще и на удобство установки. Например, утеплитель может продаваться в виде цилиндров, разрезанных пополам вдоль. Вам нужно всего лишь разместить его сегменты на трубе и надежно скрепить их, изолировав стыки от воздействия влаги.

Конденсат – угроза не только трубам

Главной причиной проведения утепляющих вентиляционную магистраль работ, в основном, становится возникновение пятен влаги на потолке и стенах. Реже работы ведутся из-за громких завываний ветра в трубе или заметного снаружи ее обмерзания. Эти и иные разрушающие некоторые участки постройки факторы неправильно считаются основной причиной для проведения утепления. В действительности ситуация более серьёзны.

Как мы уже говорили выше, влага в стенках – прекрасная среда для формирования грибка и вредных микроорганизмов. Однако чтобы плесень «проступила» на поверхности стен необходимо достаточно времени и влаги. И до момента пока она всего лишь «покажется» на них, изнутри системы вентилирования уже образуется собственная «экосистема», неприметно отравляющая дом.

Результатом этого может стать аллергическая реакция, непонятно чем вызванные недомогания, хронические головные боли. Вызывающие их вредоносные бактерии распространяются по воздуху, неприметно отравляя его. Благодаря этому правильное утепление вентиляции – это защита не только перекрытий и стен дома, но и здоровья его жителей.

Способы утепления вентиляционной трубы в частном доме
