Зачем и чем производится утепление цоколя свайно-винтового фундамента?

Как правильно провести утепление свайного фундамента?

Процесс утепления свайного основания достаточно трудоемок и происходит в несколько шагов:

• Проведение гидроизоляционных работ ростверка. Данный этап подразумевает выполнение укладки гидроизоляционного слоя. Чтобы выполнить все необходимые процедуры, вам понадобится рубероид, который прокладывается между двумя частями основания, а также элементами стеновых конструкций сооружения. Таким образом, удается провести утепление  торца сваи, а открытые участки обильно смазываются влагоотталкивающим раствором.
• Укладывание теплоизоляционного состава. Данный процесс производится поэтапно, начиная с нижнего яруса ростверка, заканчивая первым этажом здания.

Если ваш бюджет ограничен, то благодаря современным технологиям, вы можете не отказываться об идеи благоустройства собственного коттеджа. Ведущие специалисты в мире строительства придумали несколько бюджетных вариантов, которые сделают утепление винтового фундамента еще доступней. Одной из самых популярных является методика засыпании основания слоем грунта. Учитывайте только то, что данный способ считается не слишком эффективным, а временные затраты значительные.Такие теплоизоляционные работы с фундаментом,  обеспечат только  утепление ростверка снаружи, оставляя другие зоны основания без гидроизоляции.

Главное правило, которым нельзя ни в коем случае пренебрегать,  это соблюдении временных рамок. К примеру, между двумя этапами работ, необходимо выжидать, как минимум, одну неделю. Это необходимо для того, чтобы рубероид, как следует, смог просохнуть и не деформировался при дальнейшем воздействии.

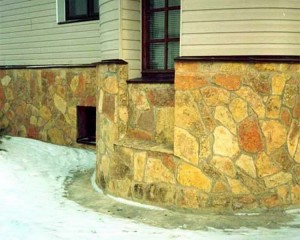

Особенности проведения наружной отделки

 Наружное декорирования применяется не только для создания внешней привлекательности сооружения, но и  для того, чтобы должным образом защитить утеплитель от воздействия климатических факторов.

Существует мнение, что наружная отделка – это то, от чего можно отказаться и на чем можно весьма неплохо сэкономить. Но далеко не все знают, что это может быть чревато гораздо большими затратами в дальнейшем. Это объяснимо тем, что  отделка самого теплоизолятора делается в первую очередь для того, чтобы создать дополнительную защиту материала от негативного воздействия окружающей среды, а также иного механического влияния. Разумеется, кроме всего упомянутого выше, такой вид отделки улучшит и внешний вид строения, играя роль своеобразного декоративного покрытия.Схема

Как правило, для выполнения данного спектра работ, сегодня активно используются разнообразные фасадные панели. Данный материал разнообразен по своей расцветке, фактуре, структуре, а также, конечно же, стоимости.  Если вас не интересует декорирование сооружения, то самым доступным вариантом, который создаст дополнительную защиту основанию, будут листы из профнастила. Они уже не один десяток лет пользуются популярностью у всех людей, которые строят дом своими руками

Важно отметить, что все листы, которые используются для отделки,  монтируются непосредственно к предварительно созданному каркасу, который соединяется с верхушками свайно-винтовых элементов.

Какие виды утеплителей лучше использовать

Наибольшая эффективность достигается при комплексной изоляции как изнутри, так и снаружи основания.

К подходящим видам относят:

• экструдированный пенополистирол (пеноплекс);
• минеральную вату;
• пенопласт.

Последний вид чаще выбирают из-за низкой цены, но срок службы такого теплоизоляционного материала ограничен. Пенопласт имеет низкую прочность, неустойчив к влаге, интересен грызунам.

Чтобы надежно утеплить фундамент деревянного дома необходимо использовать пеноплекс. У него теплопроводность 0,029 Вт/мК. Этот материал не боится влажности, грызунов, долговечен. Единственный его недостаток ‒ высокая цена. Детальное описание последовательности работ читайте в статье: «Технология утепления фундамента пеноплексом».

Не уступает по характеристикам и минеральная вата, а именно базальтовая или каменная. Однако под такой утеплитель нужно укладывать гидроизоляционный слой.

Подробнее о других типах утеплителей, их технических характеристиках, плюсах и минусах: «Как утеплить фундамент дома снаружи».

Фото: теплоизоляция внутреннего пространства основания дома

Способ утепления основания деревянного дома

Некоторые считаю, что в деревянных домах нет необходимости утеплять фундамент. Но независимо от того, какое дерево использовалось для строительства дома и каким обработкам оно не подвергалось, его нужно защитить от всевозможных на него воздействий. Чтобы утеплить такого рода дома используют пенополистирол. Как вариант, основание еще можно обложить кирпичом.

Свайный фундамент используется в тех случаях, когда грунт достаточно слабый и сможет не выдержать большой нагрузки. Для строительства современных зданий чаще используют винтовые сваи. В завершении процесса строительства подобного основания, его необходимо утеплить.

2 Технология утепления свайно-винтового фундамента

Все работы по утеплению фундамента начинаются после того, как ростверк дома покрыт гидроизоляционным материалом. В качестве защиты от влаги используются специальные мембранные пленки, либо, если бюджет ограничен – обычный рубероид.

Утепление свайно-винтового фундамента пеноплексом

Гидроизоляцией покрывается как верхняя часть ростверка, на которой будут размещаться стены здания, так и нижние и боковые части, и оголовки свай, примыкающие к ростверку.

Для создания утепленного фальш-цоколя своими руками вам потребуется наличие следующих инструментов:

• Сварочный аппарат;
• Бетономешалка;
• Шуруповерт как на утепление цоколя пенополистиролом;
• Молоток, мастерок, шпатель, рулетка, канцелярский нож.

Существует два варианта обустройства утепленного фальш-цоколя: первый – это создание тонкой кирпичной стены под ростверком дома, толщина которой составляет полкирпича, второй – использование уже декоративных панелей, которые устанавливаются на ростверк.

2.1 Создание утепленного цоколя из кирпича

Первый вариант более трудоемкий, однако, результат получится максимально надежным и долговечным, тогда как декоративные панели достаточно легко повредить.

Для обустройства кирпичного цоколя под ростверком дома по всему периметру здания необходимо прорыть траншею глубиной в 20-25 сантиметров, и шириною на несколько сантиметров больше, чем размер используемого кирпича.

Траншея заливается бетоном, который после затвердевания будет выполнять функцию фундамента для создаваемого кирпичного цоколя. Учитывая, что глубина бетона минимальна, необходимо армировать основание арматурой диаметром 10-12 мм.

Кирпичный цоколь фундамента на винтовых сваях

По истечению времени, требуемого для полного затвердевания бетона, начинаем строить кирпичный цоколь. Стену необходимо класть участками по 1-2 метра, так, чтобы на внутреннюю поверхность цоколя можно было удобно установить панели пеноплекса.

Для крепления пеноплекса с Изоспаном АМ необходимо использовать специальный клеевой состав, не содержащий органических растворителей. Хорошо зарекомендовал себя клей Ceresit CT83.

Утепленный пеноплексом цоколь с наружной стороны покрывается штукатурным составом, либо оклеивается декоративной облицовкой, это может быть сайдинг, керамическая плитка, либо обычная вагонка.

2.2 Создание цоколя из декоративных панелей

Монтаж панельного фальш-цоколя гораздо проще, чем строительство кирпичной стенки. При правильном подходе к его обустройству, такая технология утепления свайно-винтового фундамента будет долговечной и надежной.

В первую очередь необходимо позаботиться о несущей конструкции, к которой будут крепиться панели цоколя. Для этого по периметру дома к сваям необходимо приварить направляющий каркас из металлического профиля.

Шаг направляющих определяется исходя из высоты, на которую дом поднят над почвой, как правило, 2-3 продольных профилей вполне достаточно. Также в качестве каркаса можно использовать деревянный брус, однако его предварительно необходимо пропитать антисептиком, который препятствует гниению дерева.

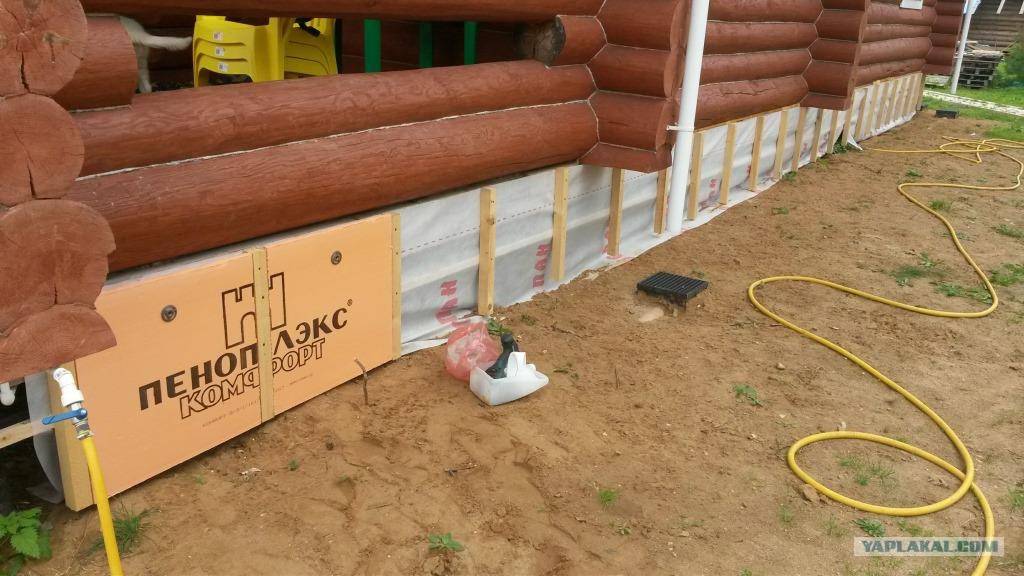

К несущему каркасу крепятся плиты утеплителя (экструдированного пенополистирола, либо пеноплекса). Необходимо подобрать толщину плит так, чтобы они не выступали за пределы ростверка, так как к нему будет крепиться декоративная панель.

Деревянный каркас для крепления забирки

Далее, на ростверк дома с помощью клеевого состава устанавливается декоративная забирка

Важно подобрать размер панели так, чтобы верхняя ее часть, которой панель приклеивается к ростверку, обеспечивала надежную фиксацию конструкции, а нижняя часть на 4-5 сантиметров входила в почву (предварительно необходимо выкопать небольшую канавку)

Из места, где забирка и утеплитель соприкасаются с почвой, нужно удалить грунт на глубину 10 сантиметров, и подсыпать керамзитовый песок.

Керамзит обладает низкой теплопроводностью, и не будет давать конструкции промерзать в холодное время года, вследствие чего теплообмен пола и свайно-винтового фундамента будет минимальным.

Технология обустройства утепленного фальш-цоколя свайно-винтового фундамента с пароизоляцией Изоспан В требует наличия естественной вентиляции, которая необходима для предотвращения чрезмерной сырости воздуха под домом, влага из которого будет конденсироваться на внутренней поверхности пола, что может приводить к гниению деревянной конструкции.

Чтобы обеспечить циркуляцию воздуха необходимо создать вентиляционные отверстия. На каждой сторону дома достаточно по одной отдушине. В холодное время года отдушины закрываются теплоизоляционным материалом, либо затыкаются обычной тряпкой.

Использование пенополистирола

Теплоизоляция фундаментов подразумевает в большинстве случаев использования такого материала, как экструдированный пенополистирол. Он отличается, прежде всего своими шумо- и теплоизоляционными свойствами, что делает его одним из лучших вариантов для проведения такого типа работ. Лист материала составляет всего лишь около 3 сантиметров, благодаря чему экономится внутреннее пространство, которое заполняет цоколь.

При утеплении пенополистиролом нужно следовать следующей инструкции:

• Если стена сделана из бетона, либо же кирпича, на ней стоит первоначально устранить все трещины. Для лучшего удерживания листов на фундаменте, его следует обработать при помощи грунтовки.
• Используя специальный клей, листы пенополистирола нужно сначала наклеить с внутренней стороны цокольного помещения. В некоторых случаях их дополнительно стоит закрепить специальными зонтиками в виде дюбелей. Это поможет предотвратить деформирование листов материала.
• Стыки листов пенополистирола нужно также обработать при помощи клея. Это позволит предотвратить щели, сквозь которые сможет заходить холодный воздух в свайном винтовом фундаменте.
• Если дом деревянный, лучше всего утепление проводить двухслойное.
• На листы сверху должна наклеиваться металлическая сетка. Она поможет предотвратить создание в них дыр крысами и различными насекомыми.
• Под деревянным домом иногда может происходить продувание даже в случаях использования пенополистирола. Поэтому с внутренней стороны к конструкции стоит подсыпать грунт или керамзит.

Подобной теплоизоляцией можно сделать цокольный этаж дома максимально комфортным в зимний период времени.

Различные варианты утепления

Подробней рассмотрим технологию утепления. Для ее выполнения имеется три варианта:

• с улицы;
• изнутри свободного пространства;
• утепление пола.

Чтобы получить максимальный эффект, строители рекомендуют применять весь комплекс мероприятий.

Сооружаем фальш-цоколь

Этот рабочий этап выполняется в любом из случаев. Простенок может быть из легкого кирпича или из деревянных панелей. Первый вариант более сложный в исполнении, но гарантирует надежность и долговечность конструкции.

Для возведения кирпичной кладки необходимо:

• по всему периметру выкопать траншею, глубиной до двадцати пяти сантиметров. Ширина определяется по размеру кирпича, закладывается небольшой запас. Траншея армируется металлическими прутьями и бетонируется;
• как только бетонный фундамент полностью застынет, приступаем к возведению кладки из кирпичного камня. Выполняется она участками по одному – два метра, чтобы было удобней выполнять утепление изнутри.

Для устройства фальш-цоколя рекомендуется использовать керамический кирпичный материал, который противостоит влаге лучше, чем силикатный аналог.

Забирка деревянными панелями устраивается быстрее. По винтовым сваям с помощью сварочного агрегата или болтовых соединений фиксируются металлические направляющие. Число профилей определяется с учетом высоты надземной части свайных столбов. Для ускорения монтажа по направляющим крепят вертикальные рейки, по которым монтируют сайдинг, профнастил, ЦСП или декоративные панели. Вдоль поверхности земли устраивается демпферный зазор, который закрывается декоративным материалом.

Устройство утепления с уличной стороны

Как утеплить винтовой фундамент в этом случае? Для этого следует использовать пенополистирол либо пеноплекс.

Рабочий процесс выглядит следующим образом:

• если простенки выполнены из кирпича, необходимо на кладке устранить все трещины. Утеплитель фиксируется на клеевой раствор, стыковочные участки заполняются монтажной пеной. По утеплительному слою натягивается полимерная сеточка, финишную отделку выполняют кафельной плиткой или иным материалом;
• каркас фальш-цоколя утепляется другим способом. Пеноплекс в этом случае крепится по листам ЦСП, после чего можно без штукатурного слоя проводить чистовую отделку сайдингом или облицовочным панельным материалом.

Внутреннее утепление

Многих интересует, нужно ли утеплять свайный фундамент таким образом?

Укладывать утеплитель на внутренние стенки удобней перед тем, как будут смонтированы основные элементы конструкции. Крепление материала выполняется аналогично, как для уличной отделки.

Чистовую отделку слоя можно не выполнять, следует только защитить материал от воздействия грызунов, натянув по его поверхности металлическую сеточку.

Утепление пола

Разберемся, как утеплить своими руками этот элемент дома. Дело в том, что утепление пола на свайном фундаменте может выполняться не только изнутри, но и снаружи.

С улицы укладывают пароизоляционный слой, монтируют пенополистирольные листы, обшивают их досками.

Если проводится внутреннее утепление, то под лаги настилается гидроизоляционный пленочный материал, закладывается утеплитель. Прежде, чем устроить черновой пол, укладывается пароизоляционная прослойка, чтобы в полу не накапливалась влага.

Виды утеплителей

Для подобных работ обычно используется пенополистирол, пенополиуретан или пенопласт, а также применяют керамзит. Данные материалы имеют высокую стойкость к изменению температуры, минимальную водопроницаемость и минимальную теплопроводность.

Пенополистирол

Плиты утеплителя из экструдированного пенополистирола (ЭППС) выпускаются различных размеров и толщины. Материал обладает многими достоинствами:

• практически водонепроницаем – поглощение влаги не более 0,2 %;
• минимальная теплопроводность – 0, 032 Вт/м К при температуре 20-30 градусов, что при толщине 3 см соответствует кирпичной кладке толщиной в 55 см;
• высокий показатель устойчивости к деформации;
• стойкость к некоторым химическим составам;
• стойкость к температурным перепадам в диапазоне минус 50 – плюс 75 градусов;
• срок эксплуатации – от 50 лет;
• легкий вес;
• небольшая толщина;
• безопасен для здоровья.

К недостаткам можно отнести его горючесть (класс Г4) и разрушаемость на солнце при воздействии УФ-лучей. Поэтому при применении ЭППС обязательна сверху декоративная отделка фундамента деревянного дома снаружи.

Работая с пенополистиролом следует исключить его контакт с:

• растворителями для масляной краски;
• пластификаторами с содержанием каменноугольных смол (замазки, клеи);
• ацетоном;
• нефтяными составами, толуолом;
• этилацетатом, используемым при удалении краски;
• некоторых составов для защиты древесины.

Структура у материала однородная, на изломе ровная, края гладкие, устойчивость к механическому давлению высокая

При покупке стоит обратить внимание на это внимание и, по возможности, проверить

Пенополиуретан

По энергоэффективности пена превосходит полистирол, но она дороже. С другой стороны, пенополиуретановую пену можно использовать там, где нет возможности применять плитное утепление цоколя, например, при сложной его конфигурации, старом каменном основании или принадлежности дома к памятнику архитектуры. Также пенополиуретан (ППУ) эффективен при работе с большой площадью фундамента, когда сложно гарантировать полную герметизацию всех швов при использовании плитных материалов. Скорость нанесения пены – еще одно достоинство пенополиуретана.

Кроме того, он обладает следующими характеристиками:

• звукоизоляция;
• прочность на сжатие – до 140 кПа (соответствует пенопласту, уступает ЭППС);
• стойкость ко всем растворителят органического типа, кислотам и щелочам средней концентрации;
• влагопроницаемость – до 1%;
• исключительно высокая адгезия с основанием;
• пожароопасность – Г1-Г4;
• стоимость раза в 3 превышает цену на ЭППС и пенопласт.

Кроме пены выпускаются также и плиты PIR из ППУ, по техническим характеристикам они схожи c ЭППС, но облицованы алюминиевой фольгой и применяются, в основном, для внутреннего утепления подвала без дополнительно декоративной отделки.

Керамзит

Материал состоит из легкого зерна, получаемого в результате обжига глинистой породы. Легкие фрагменты (диаметром 5-40 мм) создают воздушные прослойки, которые формируют в непосредственной близости от наружной стороны фундамента. Для этого на определенном расстоянии от него делают стенку, используя доски для отделки цоколя, и в получившуюся полость насыпают керамзит средней (1-2 см) или крупной (2-4) фракций.

К положительным свойствам можно отнести: низкую стоимость, удобство при работе, в нем не живут грызуны, не гниет, не горит, не разрушается под действием мороза.

Пенопласт

Или вспененный полистирол дешев, негигроскопичен, долговечен, не подвержен деформациям, устойчив к любой температуре. Если требуется отделать цоколь деревянного дома недорого, выбирают именно этот материал. Единственным минусом утеплителя является его хрупкость, следовательно, обращаться с ним нужно аккуратно.

Толщина листов может быть разной (2-10 см), стандартный размер составляет 1 х 2 м. Материал обладает:

• некоторым шумопоглощением;
• средней горючестью – Г4;
• низкой теплопроводностью;
• стойкостью к химическим составам, в том числе к извести, перекиси водорода, гипсу, кислотам, за исключением уксусной и азотной высокой концентрации;
• стойкостью к бактериальному воздействию;
• экологической безопасностью.

Вместе с тем он неустойчив к воздействию ультрафиолета, бензола, ацетона, толуола, грызунов и термитов.

Утепление свайного фундамента

Сам по себе свайный фундамент не нуждается в утеплении, то есть теплопотери для него не важны. При свайном фундаменте традиционно выполняют вентилируемое подполье. При этом температура под полом равна температуре окружающего воздуха. При устройстве пола по грунту температура грунта под полом всегда положительная. Поэтому при устройстве свайного фундамента необходимо тщательно утеплить пол. Толщина теплоизоляция должна быть не меньше толщины теплоизоляции стен, она зависит от региона строительства. Рассчитать ее можно в нашем калькуляторе.

Что дает утепление свайного фундамента

1. Теплое подполье, которое можно использовать как дополнительное техпомещение или подвал.
2. Защиту конструкционных элементов и подведенных инженерных коммуникаций от замерзания. Любая конструкция, круглогодично выставленная на открытый воздух без защиты, ослабляется и разрушается быстрее, чем с защитой.
   • Винтовые стальные сваи без гидроизоляции могут быть подвержены коррозии, которую вызывает влага (дождь, снег).
   • Сваи из ж/б влаги не боятся, однако, если они сделаны из некачественного бетона, такое воздействие тоже может быть разрушительным.
   • Колебание температуры вокруг 0 С провоцирует возникновение трещин в бетоне.
   • В подпольном пространстве жилых зданий, между плитой пола и грунтом размещают коммуникации. Они требуют защиты от промерзания.

Если от уровня грунта до низа балки пола около 200 мм, то достаточно утеплить подполье методом засыпки, когда все подпольное пространство засыпается керамзитом или его аналогом. При этом периметр должен быть надежно огражден, чтобы выдержать давление от засыпки.

Если подполье выше 200 мм, то стоит устроить фальшцоколь (ограждающую конструкцию вместе с утеплителем) по внешней границе стен. задача такой утепляющей конструкции — как раз сделать теплое подполье: создать воздушную подушку в подпольном пространстве.

Грунт в подполье является аккумулятором тепла и медленно изменяет свою температуру, поэтому в таком подполье зимой всегда положительная температура. Материал свай, коммуникации и всё остальное защищены от перепадов температур.

Пассивная вентиляция в виде продухов по углам дома или лучше принудительная вентиляция с приточной и вытяжной трубами не даст воздуху застояться и выведет лишнюю влагу.

Плиты ПЕНОПЛЭКС — подходящий вариант для утепления свайного фундамента. Они изготовлены из экструдированного пенополистирола. Этот материал абсолютно невосприимчив к влаге и резкому перепаду температуры, устойчив к выветриванию и эрозии.

Как устроить фальшцоколь

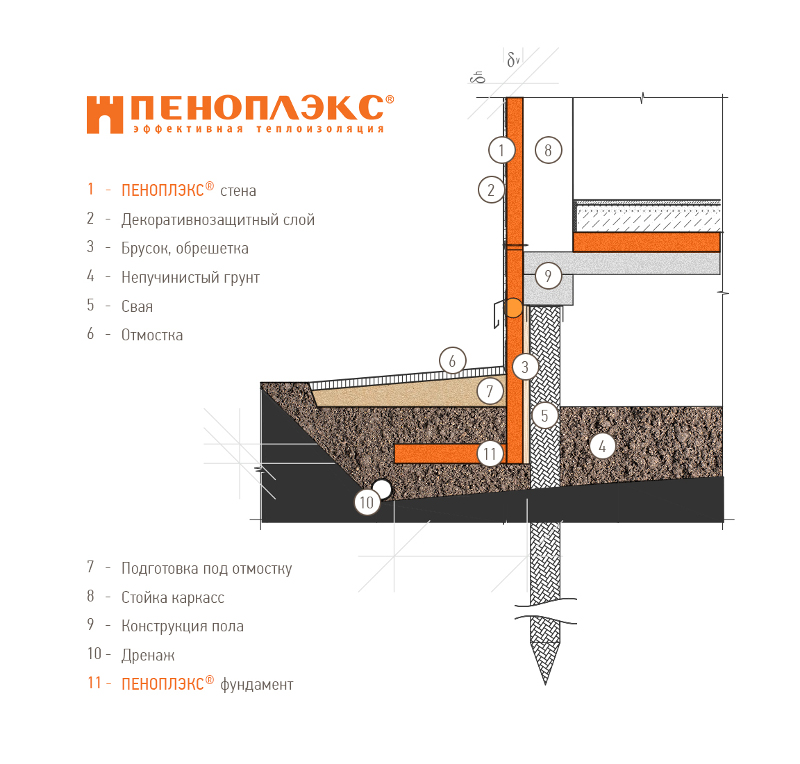

Технология утепления свайного фундамента плитами ПЕНОПЛЭКС заключается в создании фальшцоколя на каркасе. Благодаря этому можно полноценно утеплить свайный фундамент, получить теплое подполье и сделать пол первого этажа еще теплее.

Порядок действий:

1. Выройте траншею вокруг дома, глубиной 40 см, шириной 40 см–1,5 м в зависимости от региона строительства. Траншея нужна для того, чтобы устроить утепление под отмосткой и состыковать его с вертикальной теплоизоляцией подполья.
2. Установите каркас. Его можно закрепить к диагональным связям сваи или подвесить к обвязочному брусу. Также часто к сваям приваривают уголки, а уже к ним крепят обрешетку. Сами сваи сверлить нельзя, чтобы не уменьшить их несущую способность.
3. Закрепите плиты ПЕНОПЛЭКС к каркасу с помощью саморезов с пластиковой шайбой. Толщина вертикальной теплоизоляции от 30 до 150 мм (зависит от региона, определите с помощью калькулятора). Утеплять необходимо сплошным слоем, состыковав через деформационный шов утепление цоколя и фасада.
4. Разложите плиты ПЕНОПЛЭКС под отмостку. Они должны примыкать к вертикальной теплоизоляции. Толщина теплоизоляции от 30 до 130 мм (тоже подсчитывается в зависимости от региона). На углах здания (от 1 до 3,5 м) вдоль стен от угла укладывают плиты увеличенной на 3–7 см толщины. Возможно совмещение плит двух толщин, например при необходимости утепления 7 см, возможно использование 5см+2см. Стыки плит при этом рекомендуется вести вразбежку.
5. Засыпьте плиты под отмосткой и пазухи со стороны подполья непучинистым материалом, например песком или ПГС (песчано-гравийной смесью). При необходимости сделайте дренаж.
6. Установите финишную отделку цоколя, например пластиковые цокольные панели.
7. Сделайте отмостку (тротуарной плиткой, брусчаткой, ж/б).
8. Обеспечьте вентиляцию подпольного пространства, установив вентиляционные решетки, трубы и другие элементы вентиляции.
9. При необходимости выполните внутреннюю отделку подполья.

Панели ПЕНОПЛЭКС прочные и надежно держатся на каркасе на саморезах с шайбой и служат более 50 лет, поэтому выбор пенополистирола для фундамента — практичное решение.
