Устройство свайно-ростверкового фундамента: технология расположения свай, конструкция ростверка, конструирование и расчет

Как осуществляется процесс установки

Устройство свайного фундамента с ростверком вполне доступно на любом из типов почвы, помимо того, который обладает непробиваемыми включениями. Сваи забивного типа изготавливаются при помощи деревянного сырья (для их производства выбирают бук, лиственницу, а также дуб и обязательно кедр), а также они бывают стальными или железобетонными. Технологически процесс выглядит так: сам конец конструкционной сваи, выполненной из определенного типа дерева, который будет загоняться в почву, предварительно затачивается и на него надевается специальный наконечник. Это делается для того, чтобы конструкция не подвергалась механической травматизации в процессе погружения в слой грунта.

На верхний сегмент самой сваи надевается кольцо из стали, так она не расколется во время выполнения ударов молотом по ней. У железобетонных агрегатов верхний конец заостряется таким же способом.

Возведение такого фундамента в пошаговом рассмотрении

Сваи для такого фундамента понадобятся с круглым сечением, а в землю они будут вводиться благодаря работе строительного бура. После бурения скважин в них будет закладываться песчаная подушка в слой 30 см. Подготовьтесь к тому, что свай будет много – и в основании стен, и на углах ленты, причем на расстоянии не менее 1,8-2 метров друг от друга. В качестве гидроизоляции такого фундамента традиционно используют асбестоцементные трубы и те, что делаются из обычного рубероида с помощью лески.

Самый простой вариант свайно-ростверкового фундамента – это сваи, заглубленные на 2 метра и удаленные друг от друга на 3 м, и ростверк в земле на 20 м. А внутри ростверка тогда можно устроить подпол на песчаной подушке или стяжке – тогда не нужно будет гидроизоляция. Дешево и сердито, как любят говорить в России.

Шаг 1. Проводятся разведовательно-изыскательные геологические работы, которые позволяют понять, какой именно грунт на участке и насколько он однороден. Причем, если нет возможности привести специалиста, нужно хотя бы все это проделать в примитивном смысле – ведь известно, что характеристики грунта могут оказаться разными в пределах совсем небольшой площади. Кроме того, важны и такие параметры, как ветровая нагрузка, вес строительных материалов бани и величина уклонов рельефа – все это тоже берется за основу.
Шаг 2. Подготавливается песчаная подушка для железобетонной ленты фундамента – чтобы вся конструкция была максимально защищена от механического воздействия почвы.

Шаг 3. Делается традиционная опалубка, как для ленточного фундамента – по тем же принципам. Что касается свайно-ростверкового фундамента с несъемной опалубкой, то роль «посуды» в нем выполняет экструдированный пенополистирол «Пеноплэкс» или «ТермоМонолит». В итоге сам фундамент получается теплый и даже гидроизолированный. А все мостики холода устранят стеклопластиковая арматура и СВТ-стяжки.

Шаг 4. Делаются сваи. Отверстия для их бурятся специальной техникой, потом их обсаживают рубероидом или подобным ему листовым материалом – в расчете на то, что верхняя часть размещается на уровне земли. Причем асбоцементная труба может использоваться в качестве обсадки. А вот внутрь отверстия ставятся четыре нитки арматуры – связанные с собой так, чтобы их верхняя часть выходила из сваи и связывалась с ростверковой арматурой. Туда же и происходит потом заливка бетона.

Но перед армированием ростверка сначала гидроизолируется от него верхняя часть свай – количество материала рассчитывается в индивидуальном порядке. А вот арматура, которая выпущена из свай, крепко связывают с арматурой ростверка. После набирания им 50% прочности, подсыпку можно убирать и будет получен ростверк над землей – опираться на грунт он не должен.

Шаг 5. Сваи и ленты армируются воедино и заливаются бетоном – для этих целей лучшей всего использовать строительную вибротехнику. Это и есть, по сути, ленточный фундамент на сваях, который официально называется – «свайный фундамент с монолитным ростверком». Причем сваи заливаются первыми – и, только через большой промежуток времени можно бетонировать всю железобетонную ленту. А, точнее, ровно через неделю, когда бетон уже наберет половину своей марочной прочности, начинаются работы по ростверку. Итак, сначала сооружается опалубка, куда засыпается песок или закладывается пенополистирол. Это необходимо, чтобы поднять ростверк над землей и подровнять дно опалубки по верхней части свай. К слову, этот фундамент заливать можно бетоном собственного производства.

Как выполняется подвешенный бетонный ростверк?

Сваи после установки обрезаются до нужного уровня.

На землю укладывается подложка по всей длине ростверка. В качестве подложки можно использовать фанеру, установленную на бруски (чтобы до земли было не менее 5 см), или листы пенопласта. Можно также выкопать траншею шириной в ростверк и не менее 30 см глубиной, в которую засыпать песок, пролить его водой и хорошо утрамбовать.
Сверлятся сквозные отверстия.
Через отверстия проводится арматура. Ее диаметр необходимо подбирать с учетом нагрузки на ростверк.
С каждой стороны сваи вяжется еще по одному ряду арматуры. На каждую вертикальную «нитку» арматуры должно приходиться еще 2 «нитки» – слева и справа. Сколько вертикальных рядов, столько же должно быть и горизонтальных.
Получившаяся пространственная конструкция связывается вертикально арматурой меньшего диаметра.
По бокам ростверки собирается опалубка. Укреплять ее нужно тщательно, т. к. при заливке бетон может разорвать плохо скрепленные части опалубки, и работа будет загублена.
Внутрь опалубки заливается бетон. Марку бетона необходимо подбирать соответствующую будущим нагрузкам ростверка.
Через 4 дня после заливки, опалубка снимается и выбивается нижняя подложка, если она деревянная. Ростверк отстаивается в подвешенном состоянии 24 дня до полного застывания и набора прочности. Если подложка песчаная или выполнена из пенопласта, она остается на месте и служит демпфером от подъема почвы. Устройство свайного фундамента с обвязкой завершено.

Как видите, технология монтажа свайного ростверка практически полностью повторяет возведение ленточного основания, но за счет того, что обвязка «висит» над землей, мы получаем серьезную экономию средств по сравнению с классической, заглубленной «лентой».

Сфера использования и преимущества фундамента на сваях с ростверком

Правильное устройство фундамента является залогом качественного строительства дома. Существует несколько вариантов создания основания под жилое здание. Одним из них является свайно ростверковый фундамент. Об особенностях его создания и пойдет речь.

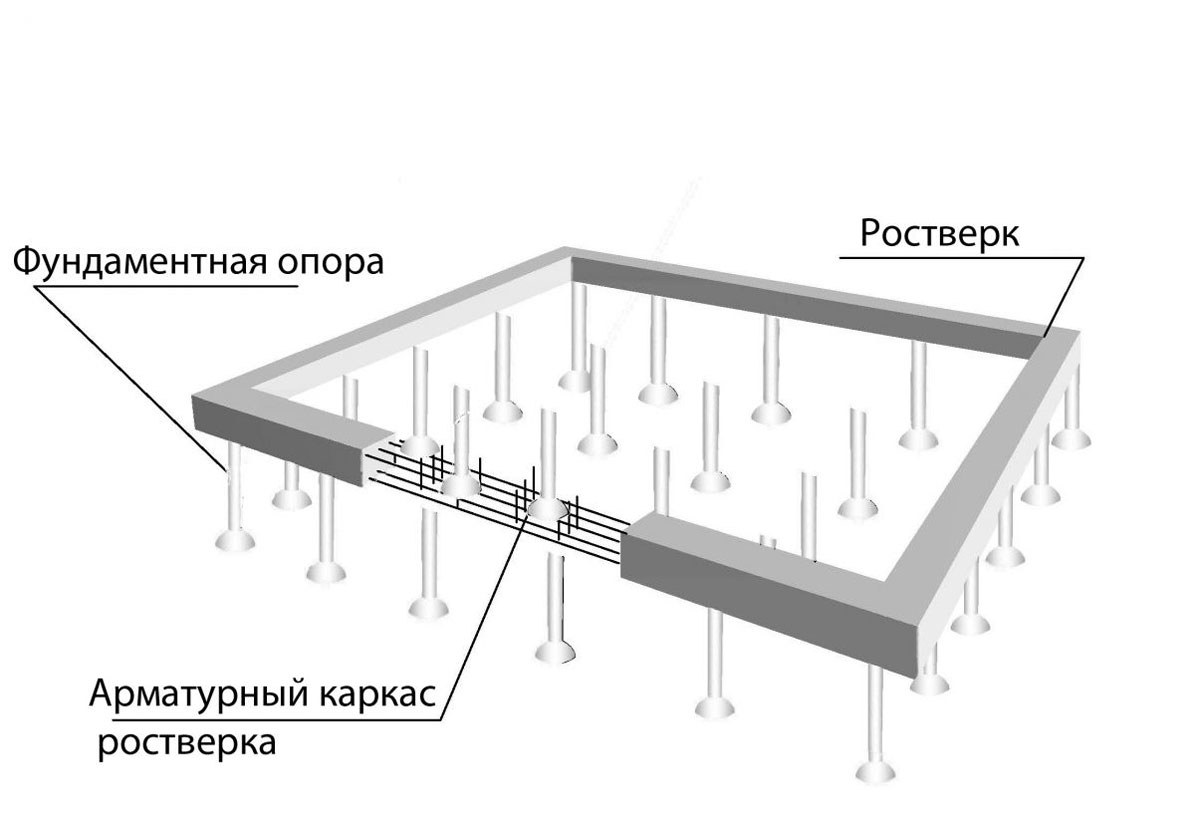

Схема разновидностей ростверков.

Выбор этого типа фундамента обусловлен несколькими факторами. В частности, к ним следует отнести наличие:

слабых пучинистых почв;
повышенного уровня расположения грунтовых вод;
значительных перепадов высот на участке;
вечной мерзлоты.

К преимуществам свайных фундаментов относятся:

отсутствие котлована;
отсутствие необходимости проведения земляных работ приводит к снижению себестоимости строительных работ;
создание свайного фундамента возможно на любых типах почв.

Что касается свай, то они используются разные: как по материалу, из которого они изготавливаются, так и по методу погружения. Сваи бывают набивными, забивными и ввинчивающимися. В любом случае данная технология предусматривает создание ростверка, который является связующим элементом при устройстве свайного фундамента.

Устройство ростверка для столбчатого фундамента.

Ростверк – это конструкция, которая может напоминать единую плиту или балки, которые соединяются с каждой сваей. При создании ростверка из балок конструкция схожа с ленточным фундаментом. Главной отличительной особенностью от ленты является ненадобность заглубления основания в землю.

Устройство свайного фундамента предполагает, что некоторые элементы свай и ростверка могут создаваться из монолитной конструкции или с помощью сварочных работ. По этой причине ростверк классифицируется в зависимости от технологии изготовления. Он может быть:

бетонным, связанным арматурным каркасом;
готовым изделием в сборном виде;
комбинированным.

Армирование конструкции

Отдельно следует сказать о важности осуществления армирования ростверкового фундамента. Устройство фундамента предусматривает создание единой конструкции из свай и ростверка

Наличие неармированных элементов приведет к тому, что ростверк не сможет выдержать нагрузок стен и перекрытий дома

Устройство фундамента предусматривает создание единой конструкции из свай и ростверка. Наличие неармированных элементов приведет к тому, что ростверк не сможет выдержать нагрузок стен и перекрытий дома.

Устройство ростверка допускает использование арматуры, которая имеет минимальный диаметр на уровне 10-12 мм. Когда создается ленточный ростверк, каркас должен состоять из двух поясов (нижнего и верхнего), которые соединяются с помощью металлических стержней диаметром 8 мм и вязальной проволоки.

Устройство буронабивного фундамента

После завершения инженерно – геологических исследований участка для застройки необходимо подготовить место под фундамент. Для этого выбирается наиболее подходящая территория и производится разметка по периметру будущего сооружения. В зависимости от габаритов будущего здания определяется расстояние между свайными скважинами. После этого необходимо приступить к бурению скважин. Этот процесс может происходить вручную при небольшом частном строительстве или при помощи специального бура. Глубина скважин определяется согласно строительным нормами и правилам с учетом размеров здания и периметра фундамента. Кроме того, следует учесть геологические и климатические особенности строительного участка. В среднем глубина должна быть от 1,5 до 3 метров.

Важно! На дно скважины обязательно надо засыпать песок для устройства песчаной подушки. По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором

С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра

Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина

С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина

По завершению подготовки скважин необходимо выполнить заливку их бетонным раствором. С этой целью в скважину устанавливается асбестоцементная или металлическая труба подходящего диаметра. Внутрь ее заливается бетонный раствор. Сразу после заливки первой порции бетона необходимо трубу приподнять и дать бетону осесть на дно, образовав бетонную подушку. Одновременно следует производить утрамбовку бетона. Далее продолжается заливка с одновременным армированием конструкции. Для армирования применяется арматура или металлические прутья, связанные между собой проволокой или соединенные сваркой. Таким образом, постепенно заливается вся скважина.

Далее фундамент ленточный на буронабивных сваях сооружается с изготовлением либо ростверка, либо ленточного бетонного пояса. На концах бетонных свай необходимо оставить выпущенными небольшие отрезки арматуры для соединения с верхней частью фундамента. По всему периметру из ровных досок устраивается опалубка для заливки. Дно будущего фундамента необходимо выровнять. Опалубка скрепляется между собой таким образом, чтобы бетон под действием своей массы не раздвигал стенки. На низ будущей конструкции укладывается армированная сетка или же делаются армовочные пояса из металлических прутьев. Армированная конструкция должна соединяться с выпущенными из буронабивных свай отрезками арматуры.

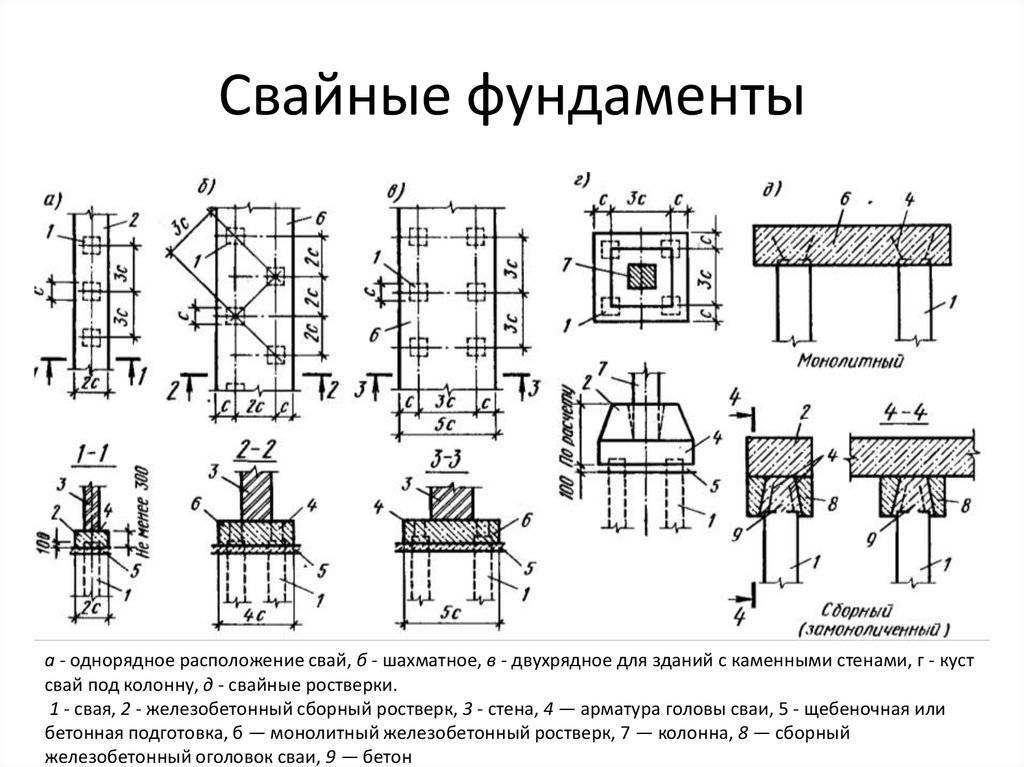

Варианты расположения свай и их виды

Сваи могут быть висячими или в виде стоек. В первом варианте нагрузка на окружающий грунт передается через трение о боковые стенки. Такие сваи характеризуются развитой боковой поверхностью по всей длине с множеством выступов, что обеспечивает хорошую несущую способность конструкции. Данный тип применяется для почв с высоким уровнем грунтовых вод или имеющих толстый слой слабого грунта, под которым располагается более прочный, но он все равно не способен удержать сваю-стойку.

Сваи-стойки передают нагрузку от сооружения непосредственно на прочный грунт, который располагается под слабым слоем. Элементы характеризуются гладкой поверхностью, за которую грунт не цепляется. Самым важным критерием для данного типа свай является широкое основание, которое воспринимает более 80% от общей нагрузки.

Сваи в грунте могут располагаться по одному из способов:

одиночному;
ленточному;
полосами;
в виде куста;
полем.

Различные варианты и виды свай

Первый способ выбирается под отдельно стоящую опору. В зависимости от особенностей рельефа свая может быть установлена наклонно. Ленточный способ предполагает размещение свай по всему периметру сооружения. Для строительства массивных многоэтажных конструкций используется установка свай в несколько рядов в виде полос.

Кустовое размещение предполагает установку элементов под несущими стенами и объектами с большой нагрузкой. Такой способ применяется для строительства навесов и сооружений с большим количеством колонн, которые удерживают кровлю. Для строения большого размера используется установка свай в шахматном порядке.

Выбор способа расположения свай зависит от проекта строительства. Элементы должны располагаться в углах и в местах пересечения простенков. Оптимальным считается расстояние между сваями в ростверке 2–3 м.

Разновидности ростверка, какие бывают

Ростверковые оголовки различаются по характеру введения опорных колонн в грунт.

Забивные: на глубину в одну треть от длины сваи строительной спецтехникой пробиваются скважины (без бурения и выемки грунта), в которые потом вводят опоры из дерева, стали или железобетона.
Набивные (буронабивные): скважины бурятся, ставится опалубка и полость заливается бетоном, используются при возведении небольших строений.
Буровые: в готовые скважины вставляют железобетонные опоры.
Винтовые: спецоборудованием (при небольших масштабах – вручную) в грунт ввинчиваются полые металлические сваи с острым наконечником и винтовыми лопастями для разрезания почвы.

Типы и назначение ростверков

Выделяются следующие типы ростверк фундаментов в зависимости от их структуры:

Составной, который собирается из нескольких отдельных частей, усиливается стальным армированием; возводится с помощью строительного крана и используется как для жилых домов, так и для легких строений типа бани или дачной времянки.
Ростверк монолитный из железобетона, представляющий собой винтовые сваи, соединенные сверху цельной плитой или бетонной лентой, заливка его производится на месте; свайный фундамент с усиленным монолитным ростверком применяется при строительстве 1-2 этажных капитальных строений.
Сборно-монолитный – на первом этапе в грунт вводятся заводские сборные опорные части, которые превращают в монолит на стройплощадке замками и соединениями.

Расположение относительно уровня грунта разделяет ростверк — фундаменты на три вида:

низкий – сажается в грунт на гравийно-песчаную подушку;
наземный – выводится вровень с уровнем земли;
высокий – сооружается над поверхностью на высоких опорах и спасает строение от высоко залегающих грунтовых вод.

Первые два вида ростверков довольно экономичны, тогда как третий требует рытья котлована, обустройства системы дренирования и опалубки, что удорожает его возведение.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
независимость возведения фундамента и зданий от рельефа местности;
заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
формирование свайного поля отдельно от ростверка;
расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
возможность строительства собственными руками без привлечения крупных механизмов;
экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
возможность строительства зданий сложных геометрических форм;
высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
ростверковый фундамент невозможно сделать в каменистых грунтах;
для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Разновидности по высоте

По высоте такой фундамент может принадлежать к одной из трех разновидностей:

Приподнятый – его самая высокая точка расположена выше уровня земли, высота может достигать нескольких сантиметров. Этот вариант является наиболее удобным в технологическом плане – здесь нет необходимости делать специальных расчетов, чтобы точно обеспечить высоту. Если у вас хватает бетона – выбирайте эту разновидность.
Нулевой – этот вариант по высоте соответствует уровню почвы.
Углубленный – верхняя точка находится ниже уровня грунта, такой вариант не очень удобен и выгоден, им рекомендуют воспользоваться в том случае, когда количество бетона жестко ограничено.

Строительство свайно-ростверкового фундамента

Фундамент – это основа для строительства будущего дома. Процесс этот достаточно трудоемкий и включает в себя ряд важных этапов.

Первый этап, который лежит в основе строительства – расчет свайно-ростверкового фундамента. Он происходит следующим образом:

Определяется максимальная несущая способность грунта, его состав и плотность.
Учитываются все возможные дополнительные нагрузки и риски.
Определяется количество необходимых свай.
Составляется проект будущего строения.

На следующем, подготовительном, этапе строительства осуществляется разметка фундамента на местности. Отмечаются углы дома, границы внутренних и внешних стен. Далее делают разметку для свай. Они находятся в углах постройки, под несущими стенами и в местах, где пересекаются внутренние стены с внешними.

Установка свайно-ростверкового фундамента

Существует пять основных вариантов расположения свай в фундаменте:

Одиночный – каждая свая находится под своей опорой.
Ленточный – сваи равномерно распределены по периметру будущей постройки.
Полосами – сваи устанавливаются в несколько рядов.
Кустами – сваи устанавливаются рядом по несколько штук в местах, на которые идет значительная нагрузка.
Полем – сваи вставляются в шахматном порядке или рядами по всей площади ростверка.

После проектирования и разметки переходят непосредственно к работе на местности. Земляные работы выполняются вручную или с помощью привлеченной специальной техники. В первом случае ручным буром сначала пробуриваются отверстия под сваю, во втором – это происходит автоматически специальным оборудованием. В скважине устанавливается арматурный каркас, который в тот же день заливается бетоном.

Через 3-4 дня после установки свай и полного застывания бетона можно переходить к монтажу опалубка ростверка. Опалубок необходим для создания монолитного свайно-ростверкового фундамента.

Монолитный свайно-ростверковый фундамент

Доски располагаются между собой на расстоянии, которое равняется толщине стен. После того, как их надежно скрепили, накладывается слой гидроизоляции и арматурный каркас будущего ростверка. Для надежности каркас ростверка необходимо скрепить с каркасом свай. После этого конструкция заливается бетоном. После полного застывания бетона опалубок снимается. Ниже представлено фото свайно-ростверкового фундамента.

Фото свайно-ростверкового фундамента

Вопрос-ответ:

Какие материалы можно использовать для армирования свайно-ростверкового фундамента?

Для армирования свайно-ростверкового фундамента можно использовать различные материалы, включая стальную арматуру, стеклопластик, бетонные кольца и др. Выбор материала зависит от требований к прочности и долговечности фундамента, а также от бюджета проекта.

Как происходит процесс армирования свайно-ростверкового фундамента?

Процесс армирования свайно-ростверкового фундамента состоит из нескольких этапов. Сначала выполняется свайный фундамент, для чего сваи вбиваются в грунт. Затем на сваи устанавливаются ростверки из сборных бетонных блоков или другого материала. Далее проводится армирование ростверков, путем укладки стальной арматуры в специально предназначенные пазы. После этого ростверки заполняются бетоном, образуя прочную и устойчивую основу для постройки.

Какие преимущества имеет свайно-ростверковый фундамент перед другими видами фундаментов?

Свайно-ростверковый фундамент имеет ряд преимуществ перед другими видами фундаментов. Во-первых, он обеспечивает высокую прочность и стабильность конструкции. Во-вторых, он позволяет равномерно распределить нагрузку от постройки, что способствует равномерному осадке здания. Кроме того, свайно-ростверковый фундамент может использоваться на слабых и неоднородных грунтах, что расширяет его область применения. Наконец, данный вид фундамента является более экономичным по сравнению с другими типами.

Устройство свайного фундамента с ростверком

Основными составляющими свайно-ростверкового фундамента являются опоры-сваи и ростверк. Существует несколько вариантов, как самих элементов основания, так и их сочетания между собой.

Выбор типа свай

Для свайного фундамента применяется следующие типы свай:

забивные
буронабивные
винтовые
инъекционные.

Первые требуют наличия специализированной техники, при помощи которой они вбиваются в грунт.

Воронки для вторых несложно сделать, пользуясь обычным строительным буром. Винтовые сваи также можно заглубить своими силами без привлечения спецтехники. Инъекционные заливаются самостоятельно в подготовленные отверстия с обязательным армированием.

По материалу сваи бывают:

бетонные
железобетонные
металлические
деревянные.

Располагать опоры в свайно-ростверковом фундаменте можно несколькими способами:

одиночным – каждая свая находится под определенной опорой;
ленточным – сваи равномерно располагаются по периметру постройки;
полосами – сваи располагаются также по периметру, но несколькими рядами;
кустами – сваи устанавливаются по несколько штук под несущими опорами и в точках наивысшей нагрузки;
полями – сваи располагаются в сплошном порядке под ростверком большой площади.

Устройство ростверка

Ростверк – это верхняя часть свайного фундамента, объединяющая несущие конструкции между собой. При этом свайный фундамент с монолитным ростверком (из бетона с армированием в опалубку) – это тот же ленточный фундамент (но на сваях), который считается одним из наиболее долговечных.

Свайный фундамент может выполняться с высоким, повышенным и низким (заглубленным) ростверком. Самым популярным является высокий ростверк, расположенный над землей в 10-15 см. Такое расстояние позволяет снизить воздействие почвы от пучения, избежать поднятия ростверка и вырывания свай. Но наличие свободного пространства между полом и почвой требует проведения дополнительной теплоизоляции.

Повышенный ростверк располагается непосредственно на почве и не создает такого пространства. Но, для предотвращения влияния пучения, под ним убирается небольшой (10-15 см) слой почвы. При этом основание ростверка находится на поверхности и накрывает это углубление. Заглубленный ростверк опускают ниже уровня земли, заглубляя его на несколько сантиметров.

Главная задача ростверка – соединение всех свай воедино. Никаких нагрузок по грунту он не распределяет, а только направляет давление на сваи.

Плюсы и минусы

Как любой из типов конструкций, свайно-ростверковый также имеет свои достоинства и недостатки.

К достоинствам нужно отнести:

устройство на любых грунтах, в том числе и там, где невозможно строительство ленточного либо плитного оснований;
независимость возведения фундамента и зданий от рельефа местности;
заложение фундаментов в местах, где грунтовые воды расположены близко к поверхности;
формирование свайного поля отдельно от ростверка;
расположение высокого ростверка в основании здания, практически исключает вероятность подтопления во время паводков;
возможность строительства собственными руками без привлечения крупных механизмов;
экономия при возведении такого вида основания под строительство может достигать 25% в сравнении с традиционными видами фундаментов;
возможность строительства зданий сложных геометрических форм;
высокая скорость строительства.

При всей видимой привлекательности у этой конструкции есть свои минусы:

невозможность устройства подвальных помещений или нулевого (цокольного) этажа;
ростверковый фундамент невозможно сделать в каменистых грунтах;
для возведения такой конструкции необходимо тщательное изучение грунтов на участке;
проблематично ведение строительных работ в местах, где присутствует горизонтальное смещение грунтов.

Расчет свайно-ростверкового фундамента

Выполнение расчета свайно-ростверкового фундамента является серьезным и ответственным мероприятием. Этот процесс лучше доверить специалисту в данной области. Для выполнения расчета необходимо собрать информацию о территории для строительства: геологическое строение и физические свойства грунта, гидрогеологические и физико-географические условия местности. Получить всю необходимую информацию можно в местной геологоразведочной службе, предварительно оформив заказ.

На основании полученных данных выполняются расчеты параметров выбранного фундамента. Нагрузка на фундамент с ростверком рассчитывается исходя из общей массы строения. Далее вычисляется глубина заложения опор. Исходя из несущей способности фундамента и величины нагрузки, определяется минимальная совокупная площадь опор. Далее подбирается тип, диаметр и количество свай, которые распределяются по площади строения, согласно выбранной схеме расположения. Далее расчетным путем определяются размеры ростверка.

Ростверки сборного типа не требуют омоноличивания

Расчет ростверка свайного фундамента выполняется на основании СниП ІІ-В.1–62. Следует учитывать, что ширина конструкции должна быть на 10–20 см толще стены строения, а высота должна быть примерно равной значению ширины. Завершающим этапом является подбор строительного материала.

Расчет арматуры для столбчатого фундамента

Для горизонтальных полос применим 6 мм арматуру класса А3. А для столбиков 4 шт. 12 мм, которые связывают на 25 см расстоянии, при этом высота столба составляет 1,7 м, а диаметр 30 см (рисунок 4). Их устанавливаем в четырех местах.

4 * 1,7 = 6,8 м ребристой арматуры;
4 * 4 * 0,25 = 4 м гладких прутьев.

На 40 столбиков потребуется:

40 * 6,8 = 272 м;
40 * 4 = 160 м.

Проволокой свяжем 4 горизонтальных и столько же вертикальных столбцов:

4 * 4 * 0,3 = 4,8;
4,8 * 40 = 192 м.

https://www.youtube.com/watch?v=O3x4hhR4Hxc

Мы рассмотрели, как производится расчет ленточного ростверка и арматуры. Фундамент – это основа любого строения, а финская технология оборудования свайно – ростверковых сооружений получает все большую популярность в нашей стране.

Плюсы и минусы свайно-ростверкового фундамента

Под свайным фундаментом нельзя обустроить подвальное помещение

Для устройства нужно меньше материалов, чем для изготовления сплошной монолитной плиты, при этом выбирается любое заглубление, есть возможность строить на зыбкой почве или в условиях мерзлоты. Малый объем вынимаемого грунта не требует применения экскаватора, а винтовые сваи погружаются с помощью бура.

Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя на ленточное основание при демонстрации высоких прочностных характеристик. Снижение трудоемкости ведет к тому, что комплекс работ вместе с изоляцией выполняет бригада специалистов в составе трех человек.

Технология предполагает точное соблюдение соотношения компонентов бетона и марок составляющих материалов для предупреждения разрыва стержня под боковым давлением почвы.

Типы фундаментов по способу погружения свай в грунт

Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:

Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.
Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).
Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.
Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.

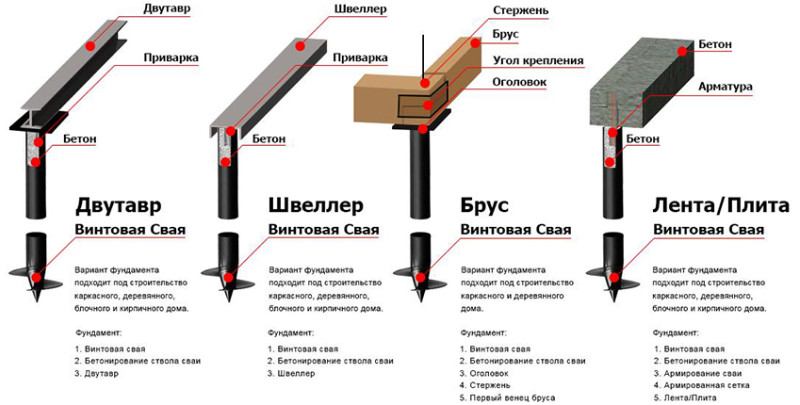

Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.
Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.
Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.
Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.

Виды свай

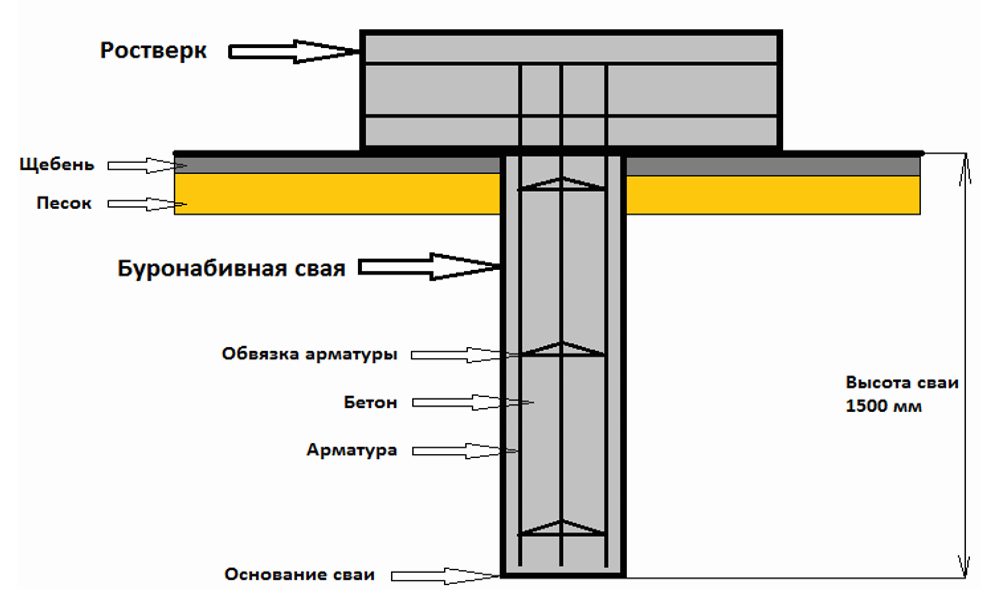

Буронабивные сваи

Опоры выбираем в зависимости от климатических условий, вида грунта, нагрузки от домостроения. Изготавливаются из дерева, бетона, металла, комбинированных материалов.

Виды в зависимости от способа установки:

Винтовые изготавливаются из металла в форме полой трубы с острым концом, имеют на нижнем конце лопасти. Монтируются вручную или с применением техники. Для большей крепости и защиты от окисления полую часть заливают бетоном.
Буронабивные изготавливаются на строительной площадке путем заливки бетона в готовую армированную скважину.
Железобетонные сваи доставляются на объект готовыми, забиваются в заранее устроенную скважину.
Забивные используются на крупных строительных объектах, забиваются в грунт с помощью специальной техники.

В зависимости от передачи нагрузки на грунт бывают висячие (наклонные) и стойки (вертикальные).
