Изготовление короба из гипсокартона для труб на примере ванной

Материалы для декорирования

Закрыть сантехнические подводки в туалете можно при помощи различных строительных и отделочных материалов, а также специального оборудования. Подробнее о каждом из вариантов читайте ниже.

Гипсокартон

Гипсокартон считается одним из самых доступных и удобных материалов, которые используются в строительстве и ремонте. Его применяют для самых разных нужд, в том числе, и для того чтобы зашивать трубы в санузле. Достоинствами гипсокартона являются:

• безопасность для здоровья;
• удобство в работе и эксплуатации;
• возможность быстрого демонтажа;
• сравнительно низкая цена;
• возможность установки дверок и других конструктивных элементов;
• доступность различных способов отделки.

Панели ПВХ

Панели ПВХ

Панели из пластика (правильнее будет сказать из поливинилхлорида) решают одновременно две проблемы: загораживают трубы и делают получившуюся конструкцию более эстетичной. В продаже вы легко найдете панели ПВХ, которые смотрятся не менее эстетично, чем керамическая плитка. К другим плюсам пластиковых панелей можно отнести:

• быстроту и легкость установки;
• невысокую стоимость;
• возможность сделать конструкцию, которую при необходимости можно разобрать;
• большой выбор расцветок и фактур;
• отсутствие необходимости в декоративной отделке;
• устойчивость к воздействию влаги и перепадам температуры.

Короб

Гипсокартон и панели ПВХ используют для маскировки труб в туалете одинаково – из них делают короб, в который прячут коммуникации. Листы гипсокартона или пластиковые панели монтируются на каркас. Каркас для этих материалов нужен разный, но принципы установки короба очень схожи. Следует предусмотреть возможность доступа к важнейшим элементам конструкции – для ремонта и профилактических работ.

Сантехнический шкаф

Еще одна разновидность конструкций, позволяющих заделать трубы в туалете, — это сантехнический шкаф. От короба он отличается обязательным наличием больших дверок и встроенными полками, которые можно использовать для хранения хозяйственных принадлежностей. Сантехнический шкаф можно изготовить самостоятельно из обычных мебельных фасадов, приобрести готовый, или заказать индивидуальный проект фирме, которая занимается производством мебели для санузлов.

Рольставни

Сантехнические рольставни получили распространение относительно недавно. Они представляют собой мобильную конструкцию, состоящую из рамы-основания и десятков узких панелей, которые при необходимости собираются в рулон, открывая доступ к трубам. Рольставни для туалета делают из материалов, которые не боятся влажности. Управлять этим приспособлением можно посредством кнопок или дистанционно, используя пульт.

Жалюзи

Вариант маскировки труб в санузле, очень похожий на предыдущий, — это сантехнические жалюзи. Рольставни, по сути своей, являются более поздней, модифицированной разновидностью жалюзи. Последние устроены значительно проще – конструкция не предусматривает рамы, а управление возможно только механическое. Жалюзи делают преимущественно из пластика, поэтому они являются влагостойкими, но не очень прочными.

Подручные материалы

Задекорировать неприглядные с виду сантехнические и канализационные трубы также можно при помощи подручных средств. Какие материалы использовать – зависит только от вашей фантазии. Вот несколько самых интересных и легковоплотимых в жизнь идей:

• выкрасить трубы в яркий цвет или нарисовать на них узоры;
• замаскировать трубы под деревья, превратив туалет в лес или джунгли;
• обмотать трубы бечевкой или тесьмой;
• использовать для декорирования искусственные растения;
• оклеить трубы декоративными камешками;
• украсить трубы специальными стикерами и наклейками для домашнего декора.

Строим в туалете короб для труб из гипсокартона

В туалете квартиры многоэтажного дома проходят стояковые трубы канализации и водоснабжения

Их внешний вид обычно портит интерьер, поэтому важно удачно скрыть их. Далее будет рассмотрено, как строить короб для труб из гипсокартона, и какие эффективные методы монтажа каркаса и внешней отделки существуют.Вариантов декоративной отделки стояковых коробов для труб очень много. Самый частый вариант – облицовывать их панелями ПВХ

Они прекрасно смотрятся, защищены от влаги, очень просты в монтаже. При таком способе, если короб угловой или П-образный, надо приобрести декоративные пластиковые уголки для того, чтобы конструкция смотрелась более эстетично.У профессионально смонтированного прочного короба для труб из гипсокартона в туалете будут следующие преимущества:Часто гипсокартонные короба облицовывают плиткой из керамики, керамогранита. Это хороший вариант, особенно если у стен такая же отделка – тогда короб будет удачно вписываться в интерьер

Самый частый вариант – облицовывать их панелями ПВХ. Они прекрасно смотрятся, защищены от влаги, очень просты в монтаже. При таком способе, если короб угловой или П-образный, надо приобрести декоративные пластиковые уголки для того, чтобы конструкция смотрелась более эстетично.У профессионально смонтированного прочного короба для труб из гипсокартона в туалете будут следующие преимущества:Часто гипсокартонные короба облицовывают плиткой из керамики, керамогранита. Это хороший вариант, особенно если у стен такая же отделка – тогда короб будет удачно вписываться в интерьер.

Кроме того, будет создана дополнительная защита от влаги и шума.Металлический каркас и гипсокартонные перегородки грамотный хозяин может сделать практически за один день. Для этого понадобится минимум материалов и небольшой набор инструментов.

Монтаж профилей

Для грамотного монтажа металлической конструкции нужно произвести следующие шаги:

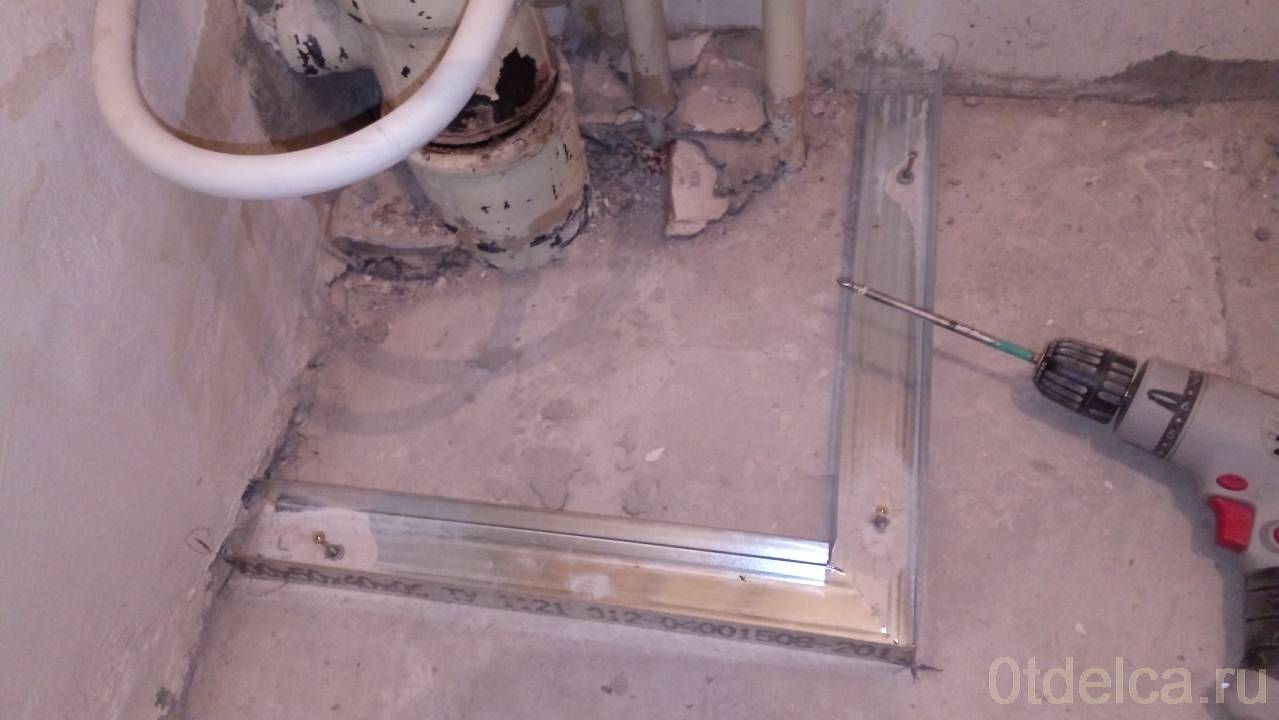

первым делом нужно установить направляющий профиль 26х27 на пол. Для этого ножницами по металлу нужно отрезать профиль ровно по размеру линии на полу.

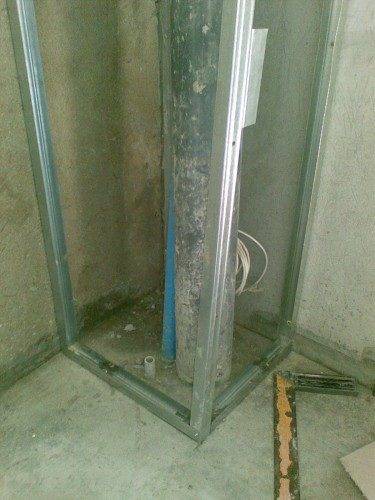

• Прикручиваем к стене стоечный профиль 27х60, вставив его вверху и внизу в направляющие отрезки. Шаг дюбелей должен быть 15-20 см, так конструкция будет более устойчивая.
• Второй профиль прикручивается так же.

• Далее, закрепляем отрезок ровно по черте дюбель-гвоздями к полу, стараться, чтобы во время сверления не произошло смещение отрезка, это может сказаться на качестве и ровности короба в целом.
• Второй отрезок закрепить аналогично, если края профиля будут мешать, их можно подогнуть плоскогубцами.

Чтобы ровно установить профиль к полу, нужно выставить уровень под углом 90 градусов

• Такие же действия нужно проделать на потолке.
• Теперь можно установить угловой профиль, он закрепляется сверху и снизу маленькими саморезами «семечками».

Как только эта конструкция готова, ее нужно усилить поперечинами. Перемычки должны быть на расстоянии 30 см друг от друга. Перемычки прикручивать строго параллельно от пола, это поможет в будущем хорошо закрепить гипсокартон.

Необходимо использовать уровень для установки ровного профиля

В это же время нужно сконструировать усиление для будущей установки технического люка.

Какой вид материала выбрать

Решение для облагораживания коммуникаций только одно – закрыть декоративным коробом. Изредка, когда разводка труб рассредоточена по поверхности стены возможно применение фальш-стенки. В большинстве квартир планировки не отличаются особой просторностью. При расположении стояков по углам или в случае компактной локализации разводки наилучшим решением будет использование короба для ванной. Так можно получить максимально компактное расположение, создав иллюзию более просторного помещения.

Канализационные и водопроводные трубы без короба выглядят неэстетично

Есть еще два вопроса, которые необходимо решить перед тем, как приступать к работам – из чего можно выполнить короб для ванны и какой размер он должен иметь. Главное требование, предъявляемое к материалам – стойкость при повышенной влажности:

• Влагостойкий гипсокартон;
• Стеновые панели из ПВХ;

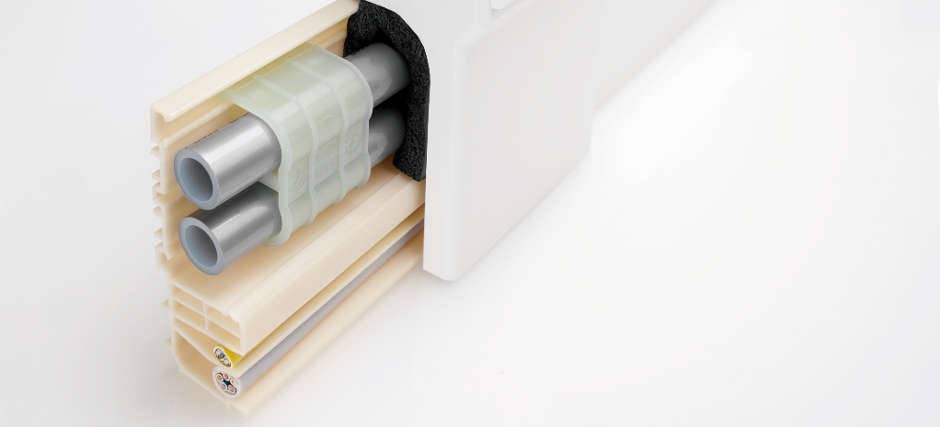

• Пластиковый короб-канал.

Спрятанные в коробе из гипсокартона трубы Трубы спрятаны под каркасом для панелей ПВХ Трубы в пластиковом короб-канале

Что касается габаритов короба для ванны, то они должны определяться принципом разумной целесообразности. Трубы должны полностью закрываться декоративными стенками с небольшим запасом. Размер внутреннего пустого пространства должен обеспечивать при необходимости ремонта возможность доступа через съемный люк к ключевым узлам (ревизиям, местам установки прокладок, резьбовым соединениям трубопроводов).

Короб для труб с дверцей для ревизии

Материалы и инструменты

Чтобы сделать декоративный короб в ванной, понадобятся следующие приспособления и инструменты:

• карандаш и рулетка;
• длинная линейка и угольник;
• ножовка или электролобзик по дереву (в случае монтажа каркаса из брусков);
• ударная дрель, которая используется в качестве шуруповерта и перфоратора;
• ножницы по металлу или болгарка (при работе с металлическим профилем).

Кроме того, для работы необходим уровень и нож для резки гипсокартона. Список материалов, которые потребуются для изготовления короба своими руками в ванной, включает:

Гипсокартон. Его количество рассчитывают, исходя из размеров стандартного листа и габаритов планируемого короба. Желательно использовать влагостойкий гипсокартон, поскольку в ванной комнате повышенная влажность.

Материал для каркаса. В его качестве могут служить как деревянные бруски, так и специальный профиль из металла. При использовании пиломатериалов необходимо предварительно их обработать средствами, которые обеспечат защиту от влаги и предотвратят появление плесени и грибка.

Соединение элементов короба между собой осуществляют с помощью саморезов и дюбелей. Для работы потребуется крепеж двух видов: для фиксации профиля или брусков к стенам и гипсокартона к каркасу.

Проектирование и монтаж короба в туалете

Не стоит думать, что монтажные работы по сооружению короба можно произвести без проекта, так как эта не сложная работа. Проект поможет вам избежать нежелательных ошибок при сооружении, и сэкономить вам время и деньги. Именно на этапе проектирования можно точно просчитать количество требуемого материала.

Не обязательно делать короб из гипсокартона по точным чертежам, достаточно схематического рисунка с прописанными размерами. Как только составлен проект, можно приступить к разметке помещения.

Производится непосредственно на потолке, полу и стенах туалета.

Делается она таким образом:

• находится самая выпирающая точка на коммуникациях, от которой отступают 3-5 см и отмечают черточку карандашом;
• затем берется лазерный уровень и проводится ровная полоса между потолком и полом, проходящая по этой отметке. Если под рукой нет уровня, можно применить отвес с красящей нитью;
• такие же действия производятся на противоположной стене;
• разметка вокруг инсталляции производится с отступом от рамы на 5 см;
• затем производится разметка горизонтальных поверхностей, для этого нам понадобится уголок;
• проставляем уголок к стене на пересечении с полом и проводим линию, перпендикулярную вертикальной отметке под углом 90 градусов;
• такие же действия производим с другой стороны;
• на потолке делаем то же самое;
• проводим параллельную линию над инсталляцией, по уровню с отступлением в 4 см.

Разметку можно считать выполненной. Приступаем к монтажу металлического каркаса.

Изготовление каркаса для короба из гипсокартона на потолок

Каркас для коробка из ГКЛ

На этом этапе следует быть особо внимательными, так как вся прочность и жесткость конструкции зависит от того, насколько качественно выполнены работы по установке каркаса. Если конструкция короба — небольшая, то собирать ее контур можно на полу. Так будет удобней. При этом точки на потолке следует отмечать лазерным уровнем.

Выполняем работы в таком порядке:

1. Раскладываем профиль на полу и скрепляем поверхности по контуру посредством саморезов. Для этого просверливаем отверстия и забываем в них распорные дюбеля.

Переносим конструкцию на потолок. Просверливаем необходимые отверстия перфоратором и забываем дюбеля.

Нарезаем подвесы из направляющего профиля с помощью ножниц по металлу нужного размера. Их размеры должны соответствовать размерам короба. Учитывайте при нарезке и ту часть профиля, которая будет загибаться внутрь.

Фиксируем подвесы на саморезы на зафиксированных направляющих.

К подвесам на нижней части короба прикрепляем направляющий профиль

Уделяйте особое внимание качеству креплений. Не допускайте перегибов

Если планируется точечное освещение, тщательно сверяем места установки светильников с чертежом.

Нарезаем и фиксируем с помощью саморезов поперечные направляющие профили перпендикулярно стене. Расстояние между ними должно быть в пределах 60 см.

Обязательно перепроверьте ровность установки всей конструкции.

Требуемые материалы и инструменты

Гипсокартон выбирается соответственно типу работ, а также его непосредственного использования. Предпочтение следует отдать влагостойкому варианту, так как на кухне он может поддаваться воздействию влаги, пагубно влияющей на материал, таким свойством не обладающий. Немаловажными являются толщина листа, его размер, по причине чего перед приобретением нужно внимательно изучить все характеристики конкретного предложения. При наличии каких-либо сомнений уместным будет обратиться за помощью к консультантам, что позволит избежать ошибочной покупки.

Инструменты, необходимые для изготовления короба :

•  рулетка, карандаш;
• металлические профили;
• шуруповерт либо отвертка;
• перфоратор;
• саморезы;
• ножницы по металлу;
• строительный уровень;
• строительный нож.

Также необходимо подготовить отделочный материал, подбираемый зависимо от интерьера кухни и личных предпочтений.

Что такое гипсокартон

Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.

Гипсокартон используется для различных целей:

• Выравнивание поверхностей, образование плоскостей.
• Изготовление объемных конструкций декоративного или эксплуатационного назначения.
• Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.

Размеры листов ГКЛ:

• Длина — 2,5-4,8 м.
• Ширина — 0,6-1,3 м.
• Толщина — 6,5-24 мм.

Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.

Листы гипсокартона

Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.

Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.

Виды гипсокартона

Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:

Таблица 1. Виды гипсокартона.

Наименование	Расшифровка	Особенности
ГКЛ	Гипсокартонный лист	Самый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %.
ГКЛВ	Гипсокартонный лист влагостойкий	Зеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения.
ГКЛО	Огнестойкий тип гипсокартона	Применяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями.
ГВЛ	Гипсоволокнистый лист	Материал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей.
ГКЛВО	Гипсокартонный лист влагостойкий огнеупорный	Этот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета.
ГКЛФ	Гипсокартонный лист фасадный	Желтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ.

Образцы разных видов гипсокартона

Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности

Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными

Цены на гипсокартон и листовые материалы

Гипсокартон и листовые материалы

Это интересно: Короб из гипсокартона на потолке (61 фото) — как сделать своими руками каркас для двухуровневой конструкции и как обеспечить крепление на профиль

Заключение

Какую бы вы информацию не получали по этому поводу, все равно, в вопросе, как монтировать короба из гипсокартона нет четкого определения, а есть лишь общие принципы. Самый основной принцип заключается в создании жесткого каркаса, способного выдержать предполагаемую нагрузку, ведь гипсокартон может быть облицован керамической плиткой.

Съемный короб для труб в ванной подходит в тех случаях, когда необходимо недорого и аккуратно зашить трубы. В данном случае плюсом является то, что если произойдет прорыв трубопровода, легко получить доступ к проблемному месту. Место, где линии пересекаются, покажет длину и направление для монтажа направляющих.

Отрезаются нужные заготовки (две для пола и две для потолка).

• емкость для замешивания раствора;
• шпателя;
• дрель или шуруповерт;
• перфоратор;
• строительный уголок;
• ножницы по железу;
• карандаш и рулетка;
• лазерный уровень и отвес;
• молоток;
• плоскогубцы;
• канцелярский нож;
• насадка венчик;
• валики;
• ванночка.
• подготовить стены в туалете;
• составить план работы;

Проектирование короба из гипсокартона для скрытия сточной трубы в туалете
