Инструкция по монтажу настенного кондиционера самостоятельно

О трубопроводах

Покупка трубок

Медную трубку лучше приобретать целой бухтой: лучше потратиться на некоторый запас, который потом пойдет куда-то еще, чем рисковать компрессором: в трубке, от которой отрезалось, могут остаться опилки. Также следите, чтобы концы трубки в бухте были завальцованы заводским способом, а сама трубка не имела вмятин и трещин. Длинные трубопроводы позволят опустить наружный блок пониже, так что некоторый перерасход при покупке потом компенсируется хорошим термосифоном.

Резка, шабровка и развальцовка трубок

Прежде чем браться за монтаж, нужно попрактиковаться в развальцовке трубок: для кондиционера это вопрос жизненно важный. Развальцовка делается специальным инструментом; как он устроен, выглядит, какие возможны дефекты, и каким должен быть конечный результат – видно на рисунке:

Для тренировки нужно сразу с бухтой трубки купить какой-нибудь обрезок такой же; бухту до монтажа не трогаем. Заодно попрактикуемся в обрезке и шабровке: трубку обрезают круговым движением, а при шабровке трубку нужно держать концом вниз, чтобы соскабливаемые заусенцы не попали в ее просвет.

Предыстория кондиционирования

Сегодня на рынке Ростова-на-Дону представлены в основном несколько форм-факторов, из которых наибольшее популярны сплит-системы (от англ. split — «разделение»). Испаритель и конденсатор выполнены отдельными блоками, причём первый располагается в помещении, а второй — на улице. В отличие от оконных кондиционеров сплит-системы не загораживают окно и меньше шумят: компрессор расположен во внешнем блоке, и в помещении слышен только слабый шум крыльчатки испарителя.

Отличительной особенностью сплит-систем является необходимость сборки контура охлаждения непосредственно при монтаже. Лучше всего доверить установку и обслуживание сплит-системы профессионалам, у которых есть все необходимые знания и инструменты. Чтобы сделать всё своими руками, нужно иметь под рукой набор специфических инструментов, если их нет — придётся купить. Также при самостоятельной сборке контура нужно учитывать множество нюансов, а для этого необходимо хорошо понимать принцип работы кондиционера.

Работа всех холодильных установок основана на отводе тепла из одного помещения в другое. Система состоит из контура охлаждения — замкнутой медной трубы, которая регулируется компрессором. В трубе циркулирует хладагент — особое вещество, легко испаряющееся при заборе тепла и конденсирующееся при остывании. Крыльчатка отбирает воздух из помещения и прогоняет по змеевику-испарителю, где воздух отдаёт тепло хладагенту. Испарённый хладагент по трубе низкого давления подаётся компрессором в змеевик конденсаторного блока, который расположен на улице. Окружающий воздух должен быть холоднее испарённого хладагента, чтобы тот мог конденсироваться (тепловая энергия стремится от тёплого тела к холодному). Кондиционеры обычно используются в жару, когда снаружи и внутри помещения температура примерно одинакова, поэтому разница температур создаётся искусственно: хладагент нагнетается в конденсатор под большим давлением через узкую форсунку и разогревается до 70 — 90 °. Такой нагрев гарантирует качественную отдачу тепла даже в 40-градусную жару. Из конденсатора сжиженный хладагент по трубе высокого давления нагнетается обратно в испаритель, и всё начинается сначала.

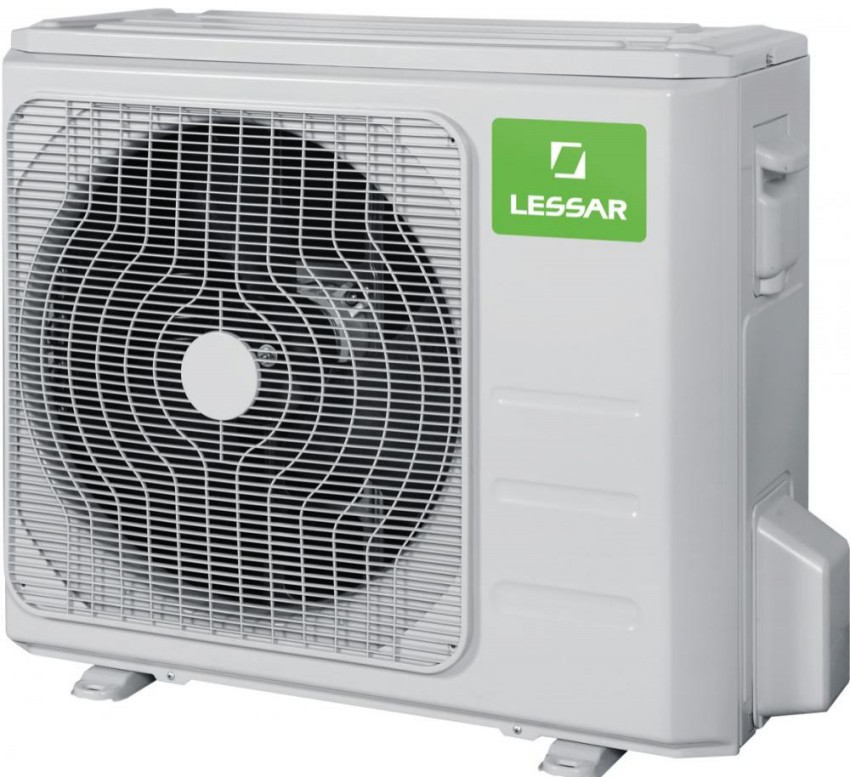

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

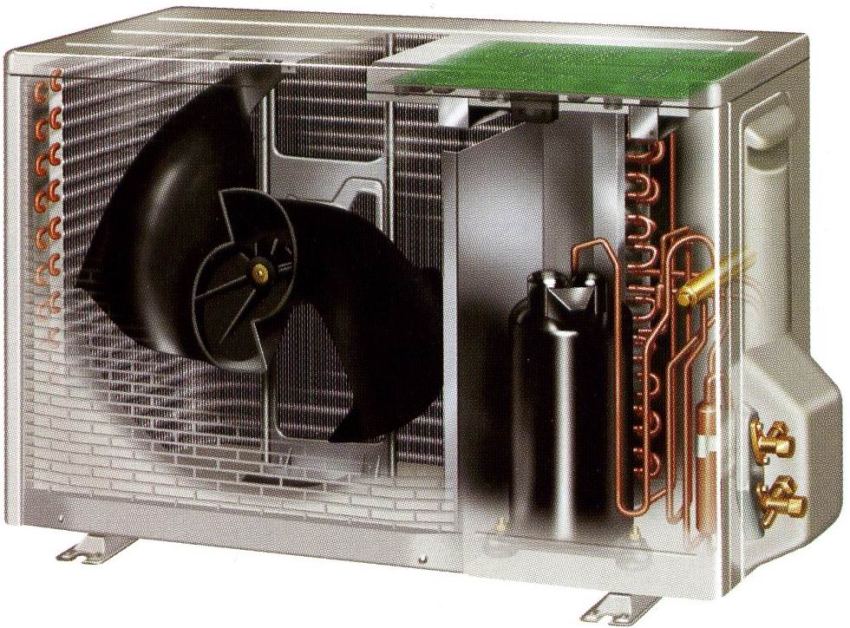

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы

Подключение кондиционера

Имеется два проверенных метода, благодаря которым можно самостоятельно подключить устройство, а именно через розетку или с помощью отдельного провода, проведенного к электрическому щиту.

Поставив устройство защитного отключения, можно уберечь прибор от перегрузки сети и перепадов напряжения. Благодаря отдельной линии, есть возможность поместить модули в совершенно любом месте. Желательно учесть перечень важны требований, выдвигаемых к линии:

• медные жилы;
• наличие отдельного заземления по всей линии;
• АЗО либо УЗО;
• соответствие диаметра провода размеру, который установлен производителем.

В защитный шланг пропускают электрический жгуты, после эго помещают в соответствующий пластиковый короб, что поможет избежать повреждения целостности стен.

Требования к домашней розетке:

• желательно наличие хорошего заземления;
• подключение к щитку по автомат защите.

Схема расположения элементов сплит системы

Что касается принципа, технологии подключения модулей, то она абсолютно аналогична. Сперва нужно удалить переднюю панель, она выполняет декоративную функцию. Снять крышку защиты и кабельный фиксатор внизу. Кабель протянуть через проем в стене, убрать защитную изоляцию на 3 см от конца с каждой жилы. Конца вставить в клеммы, затянуть винты. Укрепить провода, установить на место крышку. Подключив блоки, следует тщательно проверить правильность всех подсоединений, сверив схемы, после чего разрешено пробное подключение.

Материалы и инструменты для установки

Инструкция и руководство по монтажу сплит системы.

Правила соединения трубок хладагента внутреннего блока сплит-системы.

Трубопроводы на выходе из внутреннего блока сплит-системы могут быть направлены в 3-х направлениях, как указанно на рисунке. Если устанавливаются трубопроводы 1 или 3, вырежьте углубление вдоль канавки со стороны внутреннего блока с помощью фрезы.

Выберете более подходящий метод для монтажа. Силовые кабели должны быть скреплены лентой вместе с водосточной трубой, так, чтобы вода могла свободно стекать.

Правила соединение трубопроводов сплит системы.

Не вынимайте заглушку из трубки до выполнения соединения, для того, чтобы избежать попадания грязи внутрь. Помните, если трубопровод слишком сильно изогнуть или натянуть, он потеряет гибкость. На одном метре трубопровод допустимо изгибать не более трех раз. Не применяйте больших усилий при подключении трубопровода во избежание поломки составных элементов крепежа.

Соединение трубок хладагента для внутреннего блока сплит системы.

1. Снимите крышку с внутреннего блока. На всякий случай убедитесь, что внутри нет обломов трубок.

2. Установить конусную гайку и развальцуйте соединительную трубку на самом  конце.

3. Зафиксируйте соединение помощью двух ключей.

Водосбор (отвод) конденсационной   воды   из внутреннего блока сплит-системы.

Водосбор конденсационной воды из внутреннего блока сплит-системы является базовой основой для удачного монтажа всего устройства.

1. Проложите  отводную трубку   вниз  от внутреннего блока, так, чтобы случайно не создать сифон.

2. Отводная трубка должна склоняться вниз для водосбора.

3. Не изгибайте трубку и не оставляйте возможность задержки в ней воды. Если необходимо удлинить отводную трубку, убедитесь в том, что места соединения герметично соединены.

4. Если трубопровод установлен справа, то трубы, кабель питания и водосточный шланг должны быть изолированы на задней панели устройства вместе с соединяющей трубой, после чего:

— вставьте соединяющую трубку в соответствующее отверстие;

— нажмите так, чтобы соединить трубку с базой.

Установка центральных систем кондиционирования

В эту группу включают руф-топы, чиллер-фанкойлы, центральные кондиционеры. Большая мощность позволяет использовать их для кондиционирования крупных промышленных объектов. Для размещения оборудования используют подвальные, специализированные технические или подсобные помещения.

Для кондиционирования промышленных помещений используются системы чиллер-фанкойлов. Чиллер – охлаждает. Имеющий теплообменный контур и вентилятор фанкойл – управляет климатом всего помещения.

Тип охлаждающей системы чиллера определяет его установку. Чиллеру с воздушным охлаждением свойственны большие габариты. Его устанавливают в помещение большей площади. Кроме того, потребуется предусмотреть прокладку воздуховодов, для доставки уличного воздуха к агрегату.

Чиллеру с водяным охлаждением требуется источник воды. Для контроля расхода воды систему комплектуют клапаном, регулирующим интенсивность водяного потока.

Установка прецизионного кондиционера

Вентилирование большинства промышленных предприятий осуществляется прецизионными кондиционерами

Важность их работы коррелирует со сложностью и трудоёмкостью монтажа. Устанавливают их в 3 этапа:

1. монтаж оборудования с подключением агрегата к электропитанию и гидросистеме;
2. установка охлаждающего контура;
3. подключение пульта удалённого управления.

Как выполнить монтаж кондиционера: установка внешнего и внутреннего блоков

Что потребуется для установки

Последовательный монтаж хорошей сплит-системы вручную должен производиться с учетом легкости доступа во время обслуживания и эргономических критериев — холодный воздух не должен иметь прямого доступа к зонам отдыха и работе.

Примерные схемы расположения сплит-систем

Подходящая компоновка для установки нового кондиционера зависит от типа агрегата. Внутренний модуль можно повесить:

• слева от экстерьера. Трасса ровная, блок 0,5 м от стены. При повороте линии к соседней стене расстояние можно уменьшить до 0,1 м. Выход и путь замаскированы под крышкой оборудования;
• слева от внешней стены без прокладки кабелей по фасаду. Коммуникации размещены в углу комнаты и спрятаны в ящике. Они прячут это под палаткой;
• справа от внешней стены. Типичное решение при фрезеровании в стенном ящике или кладке в карьере.

Совет! Используйте технологию укладки в ворота, если на фасаде запрещено прокладывать дорожку.

Наружный блок можно расположить:

• на лоджии или балконе. Модуль фиксируется спереди или сбоку для облегчения обслуживания;
• на застекленном балконе. Оконная створка должна быть выше кондиционера. Для предотвращения попадания снега, влаги или мусора в блок устанавливают козырек и пластик;
• под окном. Вариант подходит для комнат без балкона;
• у окна. Блок размещается на нижнем уровне окна.

Варианты установки кондиционера Не ​​используйте для козырька пустотелые или металлические материалы: они обладают низкой звукоизоляцией.

Оборудование

При самостоятельной установке климатического оборудования вам потребуются:

• перфоратор для проделывания сквозных отверстий для выхода труб, кабелей, дренажных труб;
• труборез с острым лезвием или ножовка по металлу;
• напильник и риммер для обрезки зазубрин;
• трубогиб или специальная пружина для формования медных труб;
• дрель с битами разного диаметра для проделывания отверстий под крепежные пластины;
• калибратор труб и развальцовщик;
• камнерез, заменяемый долотом, киянкой и молотком;
• вакуумный насос для запуска системы кондиционирования;
• отвертки, шестигранные ключи, спиртовой уровень.

Важно! Резка труб ножовкой предполагает шлифовку кромок наждачной бумагой

Материалы и расходники

Используйте только качественные материалы, выбирая их по типу оборудования:

• силовой кабель для питания и подключения модулей — 4-жильный силовой кабель сечением 2 мм2 × 2,5 мм2;
• бесшовные медные трубы с диаметром, указанным в инструкции. Длина изделия равна длине рельса, а приклад — около 30см;
• изоляционный утеплитель (поролон) — участки по длине дорожки;
• синтетический утеплитель;
• гофрированная труба с внутренней пластиковой спиралью для водоотвода или пропиленовая труба на всю длину пути плюс 80 см;
• L-образные скобы (2 шт.) Для крепления наружного блока с допустимой нагрузкой, превышающей 5-кратную массу устройства;
• крепежные элементы — болты, дюбели и анкеры, соответствующие типу кронштейнов для внутреннего модуля.

Важно! Чтобы спрятать дорожку, вам понадобится пластиковый ящик 60х80 см

ГОСТ 26963

Начать следует разрешением. Приборы, облепляющие стену дома, согласовывают с многочисленными организациями. Прежде всего собственник. Человек обладает правами продать квартиру, не многоквартирный дом, живет много людей. Перед тем, как установить кондиционер, потребуется получить разрешение, (до согласования) позаботьтесь проект получить сертифицированной организации. Лишенные документации работы незаконны. Нравится расклад? Некоторые регионы обошла страшилка: уполномоченные администрацией бригады утюжат улицы, демонтируя самовольно установленное оборудование. Если установить кондиционер тайно, приедет вышка, изделие снимут. Процедуру возврата затрудняемся описать, пытайте жестко юристов. В стране некоторые люди более равные, нежели другие, поэтому на соседей равняться избегайте…

Согласно ГОСТ 26963, установка кондиционера ограничена рамками инструкции по эксплуатации. Правда, просто? Берешь, ставишь, однако замалчивается куча нормативных актов, запрещающих ставить кондиционер (равно другое оборудование):

• если дом является памятником архитектуры;
• если здание украшает фасадом центральную улицу;
• если имеется художественная ценность строения…

Перечень ограничений длинный, стесняемся расписывать трудности, рекомендуем просто озадачить местную администрацию. Требуется испортить стену многоэтажки – достаточно будет получить разрешение ТСЖ. Например, антенне требуется согласие 100% жителей дома… всего лишь. На чужом имуществе нельзя обойтись без разрешения

На практике мало обращающих внимание

Теперь мощность. Знаете, в фирмах, занимающихся установкой, величина маркируется цифрами диапазона 07-30. Причем повышение числа возносит небесам стоимость работ. Почему людей интересует самостоятельно установить кондиционер. Например, новоиспеченным владельцам 30-х моделей услуги установщика составят 20000 рублей. Понятно, редкий стиляга хочет платить сумму, либо желает знать, направление утекания денег. Во-первых, мощность. Большинство бессильно кусает локти, пытаясь правильно рассчитать параметр.

Монтер 90 lvl

Существуют онлайн калькуляторы, готовые программы Excel, позволяющие получить нужную цифру, введя пару-тройку чисел. Размеры помещения, число принтеров, ксероксов, прочей бытовой техники. Прелесть Excel в возможности приукрасить расчеты пользовательскими значениями, задав мощность. Читатели догадались: хладопроизводительность кондиционера призвана окупить избыток тепла, выделяемого техникой.

Прокладка коммуникаций сплит-системы

Разрежьте медные трубки, оставляя запас на изгибы около метра. Для выгибания трубок используйте специальные инструменты, чтобы избежать образования вмятин, морщин и растрескивания металла. На подготовленные трубки наденьте теплоизоляцию – пенополиуретановые шланги.

На утепленные трубы наденьте резьбовые фланцы так, чтобы резьба располагалась у конца трубки. На следующем этапе проведите развальцовку трубок. Делайте развальцовку очень аккуратно, чтобы на трубках не появились канавки и трещины. Гайка при этом должна легко надеваться на вальцовку, а затяжку лучше выполнять динамометрическим ключом, чтобы исключить выдавливание развальцованных соединений из гайки.

Поочередно прикрепите трубопроводы к соответствующим штуцерам, их сложно перепутать из-за разных диаметров. На штуцерах закрутите фланцы, чтобы контакт был плотным, но не пережатым, иначе вы можете повредить трубку. В заключение к патрубку стока подсоедините отрезок пластиковой трубки с армированным корпусом. Фиксацию выполните куском термоусаживаемой трубки или резьбовым фланцем, если он имеется в комплекте. Дренажную трубку как можно дальше отведите от несущей стены.

После этих операций заведите трубы в отверстие, выровняйте, с наружной стороны зафиксируйте плотно к стене хомутами. Рядом прикрепите кабель проводки, подключите трубопровод к внешнему блоку кондиционера. Отверстие закройте монтажной пеной или силиконом. Все наружные соединения проверьте на герметичность с помощью велосипедного насоса и мыльного раствора. Если где-то пропускает воздух, резьбу затяните плотнее.

Как выполнить вакуумирование системы

Вакуумирование системы позволит удалить мельчайшие частички пыли и влагу. Выполняется этот процесс после герметизации резьбовых соединений, иначе не получится полностью выкачать воздух. Для этого вакуумный насос подсоединяют к системе и в течение часа откачивают воздух.

Выбор места

Для оконного климатизёра подберите комнату, где наибольше потребуется летняя прохлада: спальня или зала? В детской врачи не рекомендуют потоки холодного воздуха в жару.

Прежде чем будет произведена установка оконного кондиционера своими руками, задумайтесь над таким: вверху или внизу оконной рамы будет установлена ваша техника?

В деревянную легче – укоротив стекла на высоту агрегата, соорудив деревянную или алюминиевую перемычку. Как вариант использования ПВХ – заказать такую же часть рамы, но под кондиционер. Все части ПВХ-рам снимаются с креплений и навешиваются на них. Но придется раскошелиться на дополнительную сумму.

Схема установки кондиционеров несложная. Вставляется кондиционер в хорошо укрепленную раму с козырьком над агрегатом. У него есть вывод для слива конденсата. В комплекте не бывает отводного шланга. Подберите сами шланг под диаметр вывода и укрепите не жёстко с небольшим отводом от стены.

Для подключения охладителя к электросети требования несложные: наличие евророзетки и евровилки с третьим контактом для заземления, а также включение напрямую в стенную сеть, то есть, без дополнительного удлинителя на полу.

Как только прохлада не будет нужна, поменяйте раму с агрегатом на стандартную.

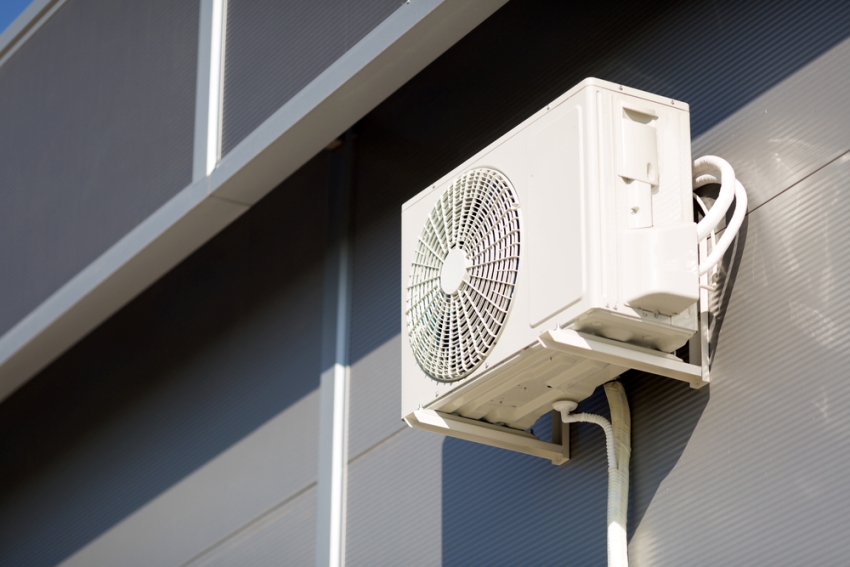

Куда определить наружный блок

На самом деле это не самая простая задача — выбрать место для наружного блока. Не на всех зданиях разрешено их размещать на стенах. В этом случае есть только два выхода: установить наружный блок сплит системы в специально отведенном месте — кондиционерной. Если такого помещения нет, остается только балкон или лоджия.  В таких зданиях они обычно застеклены, потому на внешний вид размещение блока не влияет.

Но в этом случае надо предусмотреть систему охлаждения оборудования и отведения отработанного воздуха. Если балкон достаточно просторный, на все время его работы открывают окна на проветривание или обеспечив доступ свежего воздуха каким-либо иным способом. Выход простой и понятный, но ведет к перегреву оборудования, а это чревато поломками и частой заменой поврежденного наружного блока.

Монтаж на балконе — иногда единственный выход

Немного исправить положение может установка вентиляторов для более активного обмена воздуха. Правильно же выгородить небольшое помещение, сделать в нем эффективную вентиляцию, отдельные вентиляционные каналы на отведение и подачу воздуха. Причем они должны быть раздельными. Делают это при помощи воздуховодов, которые выводят вместо части остекления. В общем в данном случае установка кондиционера своими руками — проблемная задача именно в плане обеспечения нормальных условий работы оборудования.

На балконе или лоджии

Если запретов на размещение посторонних устройств на стенах здания нет, обычно наружный блок кондиционера вешают на ограждении балкона (сбоку или фронтально) или на стене, но так, чтобы до него была возможность дотянуться для обслуживания — помыть, почистить, проверить, починить.

Если балкон застеклен, над ним должна находится открывающаяся створка окна. Иначе обслуживать его будет очень сложно. Для защиты от осадков и предметов, которые могут упасть из окна, над блоком размещают козырек. Выбор материалов  — что-то похожее на отделку балкона или белый пластиковый козырек, но только полнотелый. Пустотелые и металлические (в том числе профнастил и металлочерепицу) лучше не использовать, так как во время дождя они превращаются в барабан, а во время града вообще могут оглушать.

Стандартные способы установки наружного блока сплит системы на балконе

Если блок ставится на лоджии, из всех приведенных выше вариантов остается только тот, который на картинке справа. рядом на стене размещать неудобно, разве что под окном, но это уже относится к другому разделу.

Еще один момент: как проводить трассу — по потолку или по полу? Штробить придется и в том и в другом случае, но в случае с полом возможно, вы будете делать его из досок, тогда трубы и кабели, связывающие наружный и внутренний блок, можно проложить по поверхности, но лучше — в коробе.

Под или рядом с окном

В тех помещениях, где балкона или лоджии нет, внешнюю часть сплитсистемы навешивают на стену снаружи. Удобнее, если он находится под окном или сбоку от него. Причем под или рядом с открывающейся частью. В этом случае возможно обслуживание без вызова альпиниста.

Наружный блок кондиционера можно установить под или рядом с окном

При установке наружного блока кондиционера своими руками на стене рядом с окном, обдумайте высоту его монтажа. Можно расположить верхнюю поверхность блока вровень с верхней кромкой окна. В этом случае, высунувшись из окна и застраховавшись, можно будет проводить работы стоят на подоконнике. Второй вариант — нижнюю кромку выровнять вровень с нижней границей оконного проема. Тут можно будет лечь животом на подоконник, но достать до места выхода патрубков не получится. То есть, все-таки придется вызывать промышленных альпинистов.

Вакуумизация кондиционера

А вот для дальнейшего этапа работ вам понадобится вакуумный насос. Он необходим для сушки вакуумом фреоновой магистрали.

Ошибка №10
Никогда нельзя гарантировать, что всю влагу выгонит просто сам фреон. Эту влагу содержит воздух. Без нормальной вакуумизации у вас рано или поздно выйдет из строя компрессор.

Если вы не удалите воздух, это окажет влияние на давление в системе (оно поднимется). Производительность компрессора при этом может упасть примерно на 30-35%, а работать он будет под постоянной нагрузкой.

А еще влага, содержащаяся в воздухе, влияет на быстрое разложение масла и повышение в нем уровня кислотности.

Это в дальнейшем приводит к двум последствиям:

разрушению кислотной средой лаковой изоляции обмоток на эл.двигателе и выходу его из строя

постепенному ”вымыванию” меди из трубок и попаданию ее на рабочую поверхность компрессора с уменьшением зазоров

Поэтому, если приглашенный “специалист” пришел без вакуумного насоса, то знайте, что очень скоро вы его увидите опять. И будете встречаться с ним очень часто.

Время работы вакуумного насоса зависит от длины магистрали. Минимальной считается длина 2м. Если у вас получилось меньше, то масло рано или поздно из компрессора обязательно попадет в испаритель и долго ваш кондиционер не проработает.

Для стандартного участка небольшой длины, время вакуумизации от 15 до 20 минут. Оно отсчитывается после непосредственного создания вакуума (достижения давления в 5 торр). Это можно проконтролировать на манометрическом коллекторе, либо услышать по изменившемуся звуку работы насоса.

Когда звук практически пропадет, с этого момента и начинайте отсчет времени.

https://youtube.com/watch?v=BUEBqJV1yMI%3F
