Как установить вытяжку в кухне своими руками

Правила установки вытяжных устройств

Соответствие зависит не только от внешних условий, но и от характеристик самого устройства: типа, формы, размера, веса, назначения, диапазона функций.

Некоторые вытяжки встраиваются в мебельные модули, другие размещаются в центре кухонного “острова”, а третьи просто крепятся к стене.

Перед этим обязательно прочитайте инструкции и спецификации производителя: возможно, вам придется позвать помощника или даже нанять бригаду, чтобы починить тяжелый прибор из-за его веса.

Все вытяжки можно разделить на две категории

• Установки канального типа, через которые отработанный воздух отводится в вентиляционный поддон;
• Установки циркуляционного типа, которые очищают воздух с помощью фильтров.

Первые имеют большую производительность, но их сложнее установить; вторые можно легко закрепить на стене, но воздух будет чистым только до тех пор, пока фильтры не засорятся. Однако существует и третий вариант – комбинированный, который сочетает в себе возможности обеих категорий.

Легко потеряться в ассортименте вытяжек, доступных сегодня. В магазинах бытовой техники вы найдете все: от простых “вытяжек” с угольными фильтрами до дорогих “островных” устройств, предназначенных для установки в просторных помещениях.

ФотогалереяФото из Основной проблемой при установке будет подготовка места установки – небольшого шкафа, установленного прямо над плитой, а также размещение вытяжного воздуховодаПопулярные вытяжки, требующие свободного пространства для установки. Они имеют прекрасный дизайн, более эффективны, но после установки необходимо скрыть вытяжной воздуховодЕсли рабочая поверхность расположена в центре кухни, а не традиционно у стены, необходима специальная встраиваемая вытяжка.

Беглый взгляд на приборы показывает, что их можно устанавливать по-разному

Итак, на что следует обратить внимание при самостоятельной установке бытовой вытяжки?. Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

Если оставить в стороне технические детали приборов и сосредоточиться только на установке, то полезными будут следующие принципы

• Устройство должно быть компактным, подходящим по дизайну и размеру, вписывающимся в интерьер;
• Перед установкой прибора подготовьте место: проверьте несущую стену или выберите мебельный модуль;
• Если рядом проходит газовая труба, подумайте о том, чтобы установить ее на кронштейне или выбрать более дорогой вариант – перенести трубу;
• прибор должен быть установлен на определенной высоте, в соответствии с требованиями: 65-75 см для электрических плит, 75-85 см для газовых плит (за исключением некоторых моделей, которые можно устанавливать и ниже);
• Монтаж воздуховодов также планируется заранее – размер воздуховодов или дымоходов, количество изгибов и “маршрут” воздуховодов.

Другие факторы, которые следует учитывать при выборе оборудования и высоты вытяжки, – это размер варочной панели и рост человека, который будет готовить.

Чем шире варочная панель, тем больше и эффективнее должна быть вытяжка. А высота установки зависит от роста человека – экран не должен мешать домашней работе.

В идеале вытяжка должна быть немного шире плиты, будь то газовая или электрическая плита – но помните, что газ при горении выделяет продукты сгорания, поэтому лучше приобрести прибор большего размера.

На что обращают при выборе кухонной вытяжки

• Первое на, что мы обращаем при выборе вытяжки – это её
  дизайн, насколько он впишется в общую концепцию нашей кухни.
• Второе – это её мощность,
  как
  рассчитать мощность кухонной вытяжки для помещения
  определённых размеров мы рассмотрели подробно в отдельной
  статье.

	Режимы работы и устройство вытяжки для кухни, как рассчитать производительность вытяжки и её монтаж. Фото дизайнерских вытяжек.

• Третье, что нужно учесть, – вытяжка будет встраиваемая или,
  как самостоятельный элемент.
• Четвертое – это режимы работы вытяжки.
  Если воздух удаляется в вентиляционную шахту, то вытяжка работает в вытяжном
  режиме.
  Если воздух обратно возвращается на кухню через угольные фильтры, то
  вытяжка работает в режиме фильтрации или рециркуляции.

Почти все кухонные вытяжки могут работать в обоих режимах, более выгодно удалять воздух в шахту, так как не надо покупать угольные фильтры.

Пятое – это вытяжка встраиваемая или нет. Если вытяжка
встраиваемая, то её установка производится в специальной
кухонный шкаф, конструкция которого зависит от модели вытяжки.
После монтажа такой вытяжки мы видим только узенькую панель,
многим нравится такой вариант.

Если вытяжка в виде отдельного элемента, тут также есть разные
варианты исполнения, например, вытяжка может быть наклонной или
каминного типа, или, например, купольной.

	Нужна ли мощная вытяжка на кухне? Почему запретили кухонные вытяжки в домах с газовыми плитами и как сделать, чтобы не нарушить закон при установке вытяжки? Расчёт минимальной производительности вытяжки – это правда или всё-таки рекламный трюк продавцов вытяжек? Ответы Вы получите в нашей статье.

Критерии выбора оборудования

Конфигурация рассматриваемых приборов такова, что даже самые миниатюрные из них без ущерба качеству справляются с возложенными на них задачами. Поэтому к вопросу выбора нужно подходить комплексно – учитывать не только техническую «начинку», но и габариты, дизайн, уровень эффективности и потенциальные сопутствующие сложности, например, трудоемкое обслуживание. Далее будут рассмотрены базовые факторы, которые нельзя упускать из внимания.

Габариты наклонной вытяжки

Ширина такой бытовой техники может варьироваться в пределах 35-120 см. Для небольших кухонь целесообразно приобретение малогабаритных моделей, таких же, как и установленные варочные поверхности, плиты. Средняя в данном сегменте фронтальная ширина составляет 50 см. Более солидные вариации тоже имеют собственную аудиторию – их покупают для просторных кухонь, зачастую совмещенных со столовой.

Уровень производительности

Этот показатель определяется в соответствии с объемом воздуха, который принудительно пропускается через оборудование в течение 1 часа. Чтобы точнее определить требуемую работоспособность вытяжки, следует воспользоваться стандартной формулой: умножить объем кухни на 12 и прибавить еще 15% от полученного значения. Если приобрести оборудование в соответствии с этим расчетом, можно получить в итоге эффективную систему очистки воздуха, стабильно функционирующую, то есть без колебаний в рамках крайних нагрузок.

Наклонная вытяжка с производительностью 750 куб. метров в час

Например, если площадь кухни не превышает 17 кв. метров, для нее будет достаточно наклонной вытяжки, производительность которой держится в пределах 1 500 куб. метров в час. Если рабочее помещение еще меньше, не стоит переплачивать – лучше установить недорогую модель с производительностью не более 1 000 куб. метров в час.

Специфика используемого фильтра

Преобладающее большинство серий оснащается одноразовыми угольными элементами, которые нуждаются в периодической замене. В усовершенствованных линейках среднего ценового сегмента встречаются многоразовые фильтры-жироулавливатели. В этом случае обслуживание сводится к периодическому их промыванию с нейтральным средством.

Если опустить критерий внешнего исполнения – несомненно важный для поддержания единства дизайнерской композиции – на первый план может выйти присутствие таких удобных дополнительных опций, как автоматическое отключение, таймер с несколькими режимами.

Востребованные торговые бренды

Самыми надежными и практичными в условиях интенсивной эксплуатации признаны разработки под следующими марками:

• Siemens и Bosch – проверенные десятилетиями «немцы»;
• интересные линейки шведского бренда Asko;
• одни из самых доступных, притом качественных – словенские вытяжки Gorenje.

Если рассматривать новичков профильного рынка, которые еще не успели обзавестись подобной «непробиваемой» репутацией, но все же предлагают технику высокого качества, стоит упомянуть:

• российского производителя Elikor;
• украинского дебютанта Eleyus;
• немецкого новатора Kronesteel.

Наклонная вытяжка российского производителя Elikor

Hansa, Faber, Electrolux, Jet Air занимают значительную часть отраслевого рынка, притом ценообразование у них напрямую зависит от статуса производителя и его политики распределения ресурсов. Крона, Elica – представители бюджетного сегмента, здесь стоимость техники начинается от 15 тыс. рублей.

Критерии выбора вытяжного оборудования

Перед приобретением важно расставить приоритеты: комфорт или экономия. Конструкция, мощность, шумоизоляция и тип регулировки существенно влияют на цену

Выбор основывают на 4 основных критериях.

1. Мощность. Для ее определения потребуется расчет с учетом размеров помещения.
2. Шум. Включите прибор, чтобы оценить шумовой уровень. Для квартиры рекомендовано значение до 50 Дб. Бесшумные модели оснащены тремя вентиляторами или корпусом из звукопоглощающих материалов.
3. Материал и вид воздуховода.
4. Дополнительные приспособления: лампы для освещения рабочей зоны, одновременное автоматическое включение вместе с плитой, таймер для остановки по времени, пульт управления.

Отдельные модели идут с выбором рабочих режимов. Если планируется покупка циркуляционного прибора, то его стоит выбрать с индикатором засоренности фильтра.

Как определить мощность и производительность прибора? Расчет можно произвести следующим образом – какой объем воздуха очищается за 60 мин. По российским стандартам циркуляция воздуха должна осуществляться 12 раз в час. Чтобы рассчитать мощность, используют формулу:

Например, какая мощность требуется для кухни площадью — 8 м2, со стенами высотой — 2,8 м?

8 * 2,8 * 12 = 268,8 м3.

Если запланированы изгибы в трубе или длинная шахта, то добавляем 30%. С учетом потерей мощности получим:

268,8 м3 * 1,3 = 350 м3.

Необходимая мощность

Выбирая кухонную вытяжку, покупатель должен в первую очередь обратить внимание на такую важную характеристику, как производительность очистки. Опираясь на этот показатель, легко понять, сколько кубометров воздуха вытяжка может обрабатывать за час работы

Согласно действующим в нашей стране нормам, на кухне воздух должен обновляться не реже 12 раз за час. Учитывая это требование, достаточно просто определить оптимальную мощность вытяжки на кухне:

Площадь кухни * Высоту потолка * 12 раз

Еще стоит обратить внимание на возможные потери мощности вследствие изгиба воздуховода, вентиляционную длину вентиляционной шахты и другие характеристики. Поэтому к полученному значению вам необходимо прибавить дополнительно 30%

Допустим, вам необходима вытяжка для кухни площадью 6 м2 и высотой потолка 2,5 м. Выполнив расчеты по формуле, получим следующее:

6 * 2.5 * 12 * 1.3 = 234 м3

Еще при выборе кухонной вытяжки вам необходимо принять во внимание шум от работающей вентиляции, который производители указывают в децибелах. Желательно, чтобы приобретаемая вами модель вытяжки имела предел шума 50 дБ

В магазинах можно найти и бесшумные модели, оснащенные двумя вентиляторами или одним внешним. Некоторые компании предлагают специальные вытяжки для кухни, в конструкции которых используются звукопоглощающие прокладки.

Выбор места и подготовка инструмента

Инструменты для установки вытяжки

Чтобы монтировать вентиляционную систему для кухонной плиты, не требуются особые навыки и специальное оборудование.

Для работы потребуется:

• перфоратор, электрическая дрель, электролобзик;
• уровень, рулетка;
• молоток, отвертка;
• ножовка по металлу, напильник;
• разводной ключ или сантехнические клещи;
• силикон;
• карандаш;
• малярный скотч;
• строительные рукавицы, защитные очки;
• пакля или ФУМ лента.

Поскольку работать придется на высоте, целесообразно подготовить устойчивое основание. Затем нужно продумать подготовительный этап. Перед тем как повесить вытяжку, ее нужно на что-то положить. Для этого подойдет картон, фанера или ДСП.

Если предстоит сборка вытяжного канала, целесообразно подготовить небольшую стремянку. На время монтажа плиту лучше отодвинуть в сторону. Это позволит избежать повреждения ее поверхности и крышки в случае падения вытяжки или тяжелого инструмента.

Современные вытяжки комплектуются крепежными планками и декоративными коробами для маскировки труб, если их дизайн не сочетается с интерьером кухни. Благодаря этому ставить технику стало намного легче, чем это было раньше, когда использовались дюбели, саморезы и крюки.

Встроенная вытяжка позволяет экономить место

Наиболее оптимальным вариантом является интегрирование техники в кухонную стенку. Такой способ позволяет экономить место. Следует учесть, что расстояние от прибора до холодильника и мойки должно быть не менее 50 см. Такие правила обусловлены требованиями техники безопасности по обращению с электрическими приборами.

Если стены из гипсокартона, потребуется сделать инсталляцию. Лучше всего для этого подходят профильные трубы из нержавеющей стали. Металл можно не декорировать, а оставить как есть. Если несущая конструкция не вписывается в интерьер, она окрашивается под цвет стен, оклеивается плиткой, обоями или заключается в самодельный короб из негорючего материала.

В кухнях большой площади рабочая зона иногда размещается посередине комнаты или у стены напротив гарнитура. В первом случае выбирается вытяжка островного типа с потолочным креплением. Прибор оснащается фильтрами или отдельным вытяжным каналом. Чтобы скрыть коммуникации, можно установить натяжной потолок, опустив его на 1-2 см ниже воздуховода. Во втором случае лучшим решением будет каминная вытяжка с настенной фиксацией. Чтобы соединить ее с вентиляционной шахтой, используется канал из пластиковых труб круглого, прямоугольного или квадратного сечения.

Важные правила установки вытяжки

Если вы устанавливаете прибор самостоятельно, необходимо соблюдать правила установки вытяжки над стационарной или отдельно стоящей газовой плитой:

1. Вентиляционное устройство должно быть расположено на расстоянии 60 см от варочной панели;
2. Ширина вытяжки связана с шириной варочной панели, поэтому ее необходимо устанавливать после покупки и установки варочной панели;
3. Для электрических моделей электрические розетки должны быть расположены вдали от плиты во избежание риска возгорания;
4. Для прямого соединения вытяжки с воздуховодом труба должна иметь минимальное количество изгибов;
5. Лучше всего подходит впускное отверстие шириной, равной ширине варочной поверхности;
6. Оптимальное расстояние между вытяжкой и нагревательными приборами составляет 75-80 см;
7. Если в квартире или доме нет вентиляционной шахты, подойдет вытяжка с рециркуляцией воздуха;
8. Изделие должно соответствовать дизайну интерьера кухни по цвету и стилю. Требования к установке навеса

Примечание: В брошюре производителя содержится информация о стандартных размерах, при этом учитывается мощность прибора, стиль кухни и рост пользователя.

Разновидности вытяжек по принципу установки

Как быстро установить эффективную вытяжку над газовой плитой? Эксперты советуют обратить внимание на способ установки вытяжки:

1. Купольные модели. Закрепленные на стене, они подходят как для современных, так и для классических квартир. Эти устройства обрабатывают большие объемы воздуха и выполнены в виде купола над плитой. В вентиляцию встроена квадратная труба. Купольные модели предназначены для встраивания в систему воздуховодов;
2. Островные единицы. Подходит для больших кухонь с центральным расположением плиты. Вытяжка опускается над варочной поверхностью и соединяется с вентиляционной системой через квадратную трубу;
3. Светильники под углом. Устанавливается под углом 45 градусов, предназначена для кухонь с необычной планировкой и прокладкой. Поверхность кожуха квадратная с фаской по углам. Угловые модели используются редко, поэтому имеют ограниченный набор функций;
4. Плоские капюшоны. Это компактные устройства, которые стоят параллельно варочной поверхности. Крепится к стене под шкафом. Конструкции, используемые как часть системы циркуляционной вентиляции;
5. Встраиваемые устройства. Устанавливается в настенные шкафы, которые немного укорочены. В мебели также делаются вырезы для размещения воздуховодов. Встраиваемые вытяжки сложно установить самостоятельно, лучше заказать готовые шкафы;
6. Наклонные изделия. Современные угловые вытяжки имеют наклонное расположение. Их рабочая зона аналогична горизонтальным агрегатам. Вытяжки работают по принципу периметральной очистки, поэтому они изготовлены без движущихся частей;
7. Расширяемые модели. Полезная площадь увеличивается за счет выдвижных модулей в нижней части. Устройство встраивается в настенный блок с воздуховодом заподлицо или по кругу. Недостатками вытяжек являются их небольшая длина и уменьшенный объем всасываемого воздуха. В маленьких кухнях лучше всего устанавливать выдвижную вытяжку;
8. Настольные принадлежности. Ручки встроены в стол рядом с варочной поверхностью. Во время работы панель выдвигается вертикально вверх и откачивает загрязненный воздух.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

• Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
• Шуруповерт.
• Строительный уровень и рулетка.
• Молоток.
• В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Как правильно установить наклонную или купольную вытяжку над газовой плитой: основные этапы

Монтаж наклонной и купольной вытяжки практически не отличается, сложностей он вызвать не должен и вполне под силу выполнить его своими руками, сэкономив при этом некоторую сумму семейного бюджета. Рассмотрим поэтапно весь процесс установки.

Установка рециркуляционной вытяжки

Такая очистная система не требует подключения в вентшахту, поэтому ее нужно просто закрепить на стене. Это неплохое решение для частных домов или квартир, в которых плита установлена далеко от вентиляционной системы.

Рециркуляционную вытяжку можно установить под верхней мебелью, если позволяет высота

Установка обратного клапана

В первую очередь устанавливают хлопушку в вентиляционной системе или обратный клапан. Он необходим, чтобы препятствовать возвратному проникновению воздуха в помещение. Его несложно изготовить самостоятельно, для этого можно взять кусок жести и сделать короб, диаметр которого должен составлять на 3/4 от сечения воздуховода.

Далее нужно взять небольшой лист алюминия толщиной 5 мм, вырезать заслонку и закрепить на пружину к коробу таким образом, чтобы воздушные потоки при выходе из помещения выталкивали ее. При обратном движении воздуха заслонка должна быть закрыта.

Пружинку можно изготовить из проволоки длиной 120 мм, шириной 5 мм и толщиной 0,3 мм. Натяг ее должен закрывать принудительно открытую заслонку и возвращать в исходное положение.

Принцип действия обратного клапана

Монтаж вытяжки

После установки хлопушки следует закрепить вытяжку на стене. Производители одновременно с оборудованием обеспечивают наличие крепежных элементов. Необходимо тщательно вымерять расстояние, нормы размещения указаны в паспорте на изделие, проверить горизонтальность при помощи уровня и дрелью либо перфоратором высверлить отверстие. Затем вбить дюбель и вкрутить саморезы.

Крепление вытяжки на стену при помощи саморезов

Установка воздуховода

Проще всего установить гофрированную трубу. Ее можно растянуть до необходимых параметров или обрезать ножницами. Во время работы вытяжки она не производит дополнительного шума и имеет отличную аэродинамику. Воздуховод нужно подсоединить одной стороной к патрубку, другая должна войти в вентшахту.

Предварительно в канал следует поставить обратный клапан, корпус которого должен быть прикреплен к стене. Закрепить соединения воздуховода можно при помощи хомутов. После чего всю конструкцию нужно закрыть перегородкой из гипсокартона или пластиковым коробом.

Если вентшахта находится на удалении от вытяжки, можно протянуть воздуховод и на большое расстояние. При этом нужно помнить, что с каждым поворотом гофры теряется 10% пропускной способности трубы. Кроме того, это выглядит не очень эстетично. Поэтому в данном случае стоит подумать о переносе варочной поверхности ближе к отверстию вентиляции.

Монтаж и подключение пластикового воздуховода

Варианты установки вытяжки на кухню

Существуют разнообразные способы установки кухонной вытяжки. Все они различаются между собой, поэтому рассмотрим каждый из них по-отдельности.

Установка вытяжки в шкафчик

• Для этого необходимо заказать отдельный шкаф под электроприбор. Главная особенность такого шкафчика заключается в отсутствии дна, вытяжка будет крепиться к средней полке.
• Расстояние до этой полки вымеряется по высоте устройства, в среднем этот размер равен 13-15 см. Стоит смотреть по модели и фирме производителя.
• Также, если предусмотрено подключение к вентиляционному каналу, необходимо вырезать отверстия под воздуховод и в полке и в крыше шкафчика. Диаметр отверстия равен диаметру гофры. Чаще всего на встраиваемых моделях диаметр равен 10-12 см.
• На той плоскости, которая фиксируется к полке, расположены 4 отверстия. Можно закрутить саморезы, либо просверлить сквозные отверстия в полке. Все зависит от того, какой крепеж в комплекте вашей вытяжки.
• Следующий шаг – разметка навесного шкафчика. Если используются «уши», которые не регулируются – необходимо вымерить высоту с точностью до миллиметра. Универсальные крепления, которые представляют собой навесы, цепляющиеся за металлическую полосу на стене, то, в данном случае, допустима погрешность в -/+ 5 мм.

Установить вытяжку на кухне таким способом легко и эстетично: вы скрываете все ненужные детали за дверцей шкафчика, и можете избежать протягивания гофрированной трубы. Если, конечно, ваша вытяжка может работать в рециркуляционном режиме.

Установка вытяжки под шкафчик

Еще один способ крепления вытяжки, только теперь устройство не встраивается внутрь мебели, а крепится к нижней части шкафа.

Такой вид вытяжек подходит для тех кухонь, где обильная готовка – редкость, в основном что-то готовится на одной конфорке

• Если вы будете прокладывать воздуховод, следует заранее сделать круглые отверстия, диаметром равным тому, что указан в инструкции вытяжки.
• Шкаф крепится аналогичным способом, как и в предыдущем разделе.
• Панель вытяжки необходимо чем-либо скрыть. Для этого используется аналогичный материал, из которого сделаны фасады. Устанавливается он как фальш-панель: либо на двухсторонний скотч, либо на специальный клей.

Монтаж вытяжки на стену

Данный способ – самый простой и надежный.

• Первым делом следует отмерить расстояние, которое будет располагаться между плитой и вытяжкой. Запомните, что минимальная высота 55 см, максимальная около 80 см. Иначе существует возможность потерять эффективность всасывания.
• Приложите вытяжку к отчерченной линии и обведите 4 метки сквозь заднюю панель устройства.
• Просверлите отверстия буром 8 мм под дюбель с минимальной длиной 50 мм.
• Закрутите два верхних самореза так, чтобы была возможность повесить на них вытяжку.

Процесс навески кухонной вытяжки на саморезы

Если устройство надежно висит, то прямо, сквозь металлические отверстия в задней панели, вкрутите саморезы в нижние два дюбеля.

Схема установки вытяжки на кухне обычно предусмотрена с каждым изделием, однако если вы не обнаружили ее в комплекте с вашей вытяжкой – не расстраивайтесь. На каждую модель в интернете есть все сведения.

Схема настенной плоской вытяжки, с подробным описанием всех размеров

Ниже представлено несколько фото, на которых показаны различные способы крепления кухонных вытяжек.

Плоская настенная вытяжка – воздуховод спрятан в специальном выступе на потолке, сделанном из гипсокартона

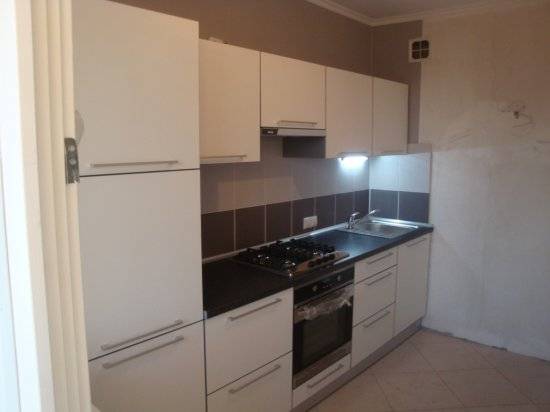

Скрытая встроенная вытяжка, от которой можно разглядеть только лишь выдвижную панель

Поэтапная установка купольной вытяжки

Перед установкой каминной вытяжки вам нужно точно сориентировать положение печки относительно выходного отверстия вентиляционного канала. Обычно плиту устанавливают точно по оси вентиляционного люка. После этого приступают к установке оборудования.

1. Проводим на стене осевую вертикальную линию от центра варочной панели вверх до проёма канала, используя карандаш, уровень, рулетку или линейку.
2. Делаем отметку высоты нижнего края купола, и проводим горизонтальную линию.
3. На куполе замеряем расстояния от монтажных отверстий до нижнего края вытяжки. Переносим разметку точек креплений на стену.
4. Перфоратором сверлим гнёзда под дюбели. Вставляем в них полимерные элементы.
5. Для установки купола понадобится стремянка и дополнительные рабочие руки. Прислонив тыльную часть вытяжки, совмещаем монтажные отверстия с дюбельными гнёздами, и забиваем в них шурупы.
6. На стене делаем отметку нижнего края воздуховода.
7. Лишнюю часть трубы отрезаем. Делать это ножовкой ни в коем случае нельзя. Зубья пилы оставят рваные края и повредят эмаль. Обрезайте угловой машинкой, электролобзиком или циркулярной пилой.
8. В комплекте вытяжки обычно поставляется монтажная рамка. Отверстие канала или расширяем перфоратором, или сужаем цементным раствором под размер рамки.
9. Надо закрепить рамку в канале дюбелями, герметиком или клеем.
10. Вставляем воздуховод в вытяжку, а верхний его конец крепим в рамке.
11. Все соединения обрабатываем герметиком.
12. Перед монтажом воздухопровода нужно установить точку электропитания. Мы вам рекомендуем это сделать в двух вариантах:

• по оси трубы над куполом коронкой высверливаем посадочное место под коробку и устанавливаем её на цементном растворе. К коробке перфоратором пробиваем штробу, в которую укладываем электропровод. При отключённом электросчётчике соединяем через колодку провод питания вытяжки с сетевым кабелем. Штробу заделываем шпаклёвкой. Коробку закрываем крышкой. Восстанавливаем финишное покрытие стены;
• во втором случае стараемся скрытно провести провод за корпусом купола в прилегающий навесной шкаф. На нижней полке или на боковой стенке крепим розетку. На конце кабеля вытяжки крепим вилку. Розетку соединяем с сетевым проводом, который пролегает от коробки за стенками шкафов.

Виды вытяжных систем

Вытяжные системы делятся на канальные, также называемые прямоточными, и рециркуляционные. Существуют также комбинированные модели, работающие в обоих режимах. Давайте рассмотрим особенности прямоточных и рециркуляционных систем.

В прямоточной системе воздух всасывается насосом и выталкивается через вентиляционное отверстие. Устройство оснащено жировым фильтром, который можно снять с устройства и очистить от скопившихся частиц жира по мере загрязнения. Эта система более долговечна и проста в обслуживании, чем другие системы, и обеспечивает хорошую вентиляцию. Однако для его установки необходимо, чтобы рядом с прибором находилось кухонное вентиляционное отверстие.

Система рециркуляции также забирает воздух, пропускает его через фильтры и выпускает очищенный воздух обратно в кухню. В этой системе используются два фильтра: жировой и угольный. Жировой фильтр точно так же улавливает частицы масла и жира, а угольный фильтр удаляет неприятные запахи и обеспечивает более тщательную очистку воздуха. Этот тип системы не связан с вентиляционными отверстиями и может быть установлен в любом месте. Жировой фильтр периодически промывается, а фильтр с активированным углем, выполненный в виде съемного картриджа, является одноразовым. После нескольких месяцев использования его необходимо заменить на новый, что увеличивает эксплуатационные расходы системы.

Помимо принципа работы, кухонные вытяжки различаются по способу установки. Они могут быть установлены различными способами. Ниже приведен список различных типов кухонных вытяжек

• Настенные навесы крепятся к настенной мебели или полкам; они компактны (часто в виде небольшой коробки) и имеют небольшую мощность;
• Настенные системы монтируются на стену, в отличие от подвесных систем;
• Купольные вытяжки (также известные как вытяжки с дымоходом) являются разновидностью настенных устройств, но купола имеют характерную форму и обычно являются наиболее эффективными системами;
• Встраиваемые системы устанавливаются внутри предметов мебели;
• Угловые приборы занимают кухонный угол;
• Островные системы устанавливаются над варочными панелями, которые располагаются на “острове” в центре кухни;
• Телескопические или выдвижные системы – такие системы выдвигаются из кухонной мебели при необходимости.

Помимо вышеперечисленных типов приборов, вытяжки делятся на обычные и наклонные. Горловина обычной вытяжки расположена параллельно варочной поверхности. В случае наклонных вытяжек горловина наклонена по отношению к варочной поверхности. Предполагается, что наклон увеличивает эффективность вытяжки.

Правила и рекомендации

При обустройстве любой системы обмена воздушных масс необходимо учитывать следующие моменты:

При выборе оборудования необходимо рассчитать эффективность воздухообмена. Кратность обмена воздуха согласно СНиП 2.08.01-89 должна составлять не менее 6-8 раз в час. Т.е. в течение часа воздух должен полностью смениться 6 раз;

Для обустройства каналов следует использовать специальные пластиковые трубы (воздуховоды), которые соответствуют требованиям пожарной безопасности. Сечение воздуховода может быть как круглым, так и прямоугольным.

Надо сказать, что прямоугольные воздуховоды обычно используют для подключения вытяжки, так как они занимают меньше места и вообще менее заметные;

Таким образом можно заранее рассчитать сколько труб вентиляции должно быть в системе и где они будут проходить;

Новички часто интересуются можно ли объединить вентиляцию кухни и туалета? В принципе объединить систему можно, но для этого она должна быть правильно спроектирована и рассчитана.

Если, к примеру, вытяжное оборудование будет стоять на выходе, т.е. к нему будет подключен общий канал от кухни и туалета, то проблем не возникнет. Если же объединение вентиляции будет выполнено в естественной системе, и на кухне при этом будет установлена мощная вытяжка, то поток воздуха с кухни может поступать в туалет;

Чтобы воздухообмен происходил не только на кухне, но и во всем доме, между кухонной дверью и полом должен быть небольшой зазор.

Особенности фильтрации

Что касается вывода воздуха в вентиляционную шахту, то здесь вытяжка должна иметь жироулавливающий элемент. Как правило, таким фильтром является пористый пакет. Он изготавливается из перфорированных алюминиевых листов (между ними находятся запрессованные слои проволочной сетки) или акрилового войлока. Мельчайшие частицы жира оседают на поверхности фильтра. Они нейтрализуются вытяжкой от плиты. Алюминиевый фильтр имеет ряд преимуществ. Прежде всего, он многоразовый. Его можно мыть в посудомоечной машине или даже руками. Однако делать это вместе с тарелками не стоит. Дело в том, что остатки пищи могут забиться в фильтр. В случае, когда вытяжка работает по принципу рециркуляции, и воздух возвращается обратно на кухню, требуется установка дополнительного элемента.

Если вытяжку оснастить угольным фильтром, то она превратится в воздухоочиститель. Однако следует помнить о том, что данные элементы не гарантируют полного улавливания всех запахов. Также стоит отметить, что угольный фильтр представляет собой препятствие на пути воздушного потока. После того как он будет установлен, производительность вытяжки снизится. Приобретение угольного фильтра осуществляется только в соответствии с паспортными данными прибора. При монтаже также следует руководствоваться указаниями производителя. Всасывающая мощность вентилятора и объем угольного порошка взаимозависимы. Таким образом, требуется их полное соответствие. Допустимая скорость всасываемого потока – не больше 0,8 м/c. В противном случае (обычно это происходит тогда, когда установлен недостаточно плотный фильтр) все запахи будут благополучно “проскакивать”. Дело в том, что они не будут успевать оседать на гранулах активированного угля.

О вытяжках и конструктивных особенностях

Для покупателя вытяжки следующие особенности станут важными.

1. Двигатель внутри становится основой для любых таких приборов. Если его обмотка будет герметичной, то и рабочий ресурс повышается. Шума и вибрации при работе, наоборот, становится меньше.
2. Крыльчатка обеспечивает захват воздуха с гарью. Она отвечает за вывод вредных веществ.
3. Многослойный алюминиевый фильтр необходим для комплекта. Он становится первичным барьером для взвеси жиров. Но нуждается в периодической очистке. С этой задачей справляются посудомоечные машины.
4. Все детали монтируются в корпус, который выполнен из металла, либо других материалов. Сталь считается наиболее качественной основой для кухни и шкафа.

Рабочая зона в центре кухни с вытяжкой.

Крепление наклонной вытяжки над газовой плитой

Аккуратно высверливаем отверстия, соблюдаем расстояние между центрами отверстий по диагоналям. Если стены облицованы керамикой, переводим перфоратор в режим сверления, на малых оборотах делаем отверстия в плитке, а затем завершаем перфорацию в кирпиче или бетоне.

Бумажный конверт для сбора пыли

Полезный совет! после сверления не придется собирать разлетевшиеся пыль и песок, если изготовить бумажный конверт и закрепить на стене бумажным скотчем.

В подготовленные отверстия легкими ударами молотка забиваем пластиковые дюбели и не полностью вкручиваем верхние шурупы, оставляя снаружи 6-8 мм. Снимаем с вытяжки крышку, открываем защелки и извлекаем жировой фильтр. Совмещаем отверстия на задней стенке с головками метизов и вешаем прибор.

Если вытяжка тяжелая или на кухне стесненные условия — необходимо привлечь помощника. По уровню проверяем точность установки. Если корректировка не требуется — вворачиваем нижние саморезы и зажимаем все четыре до упора. После завершения можно приступать к обустройству вентканала.

Этапы монтажных работ
