Установка водоотводных лотков: правила монтажа и цена работы

Технические характеристики

Основными техническими характеристиками являются габаритные размеры и нагрузка, которую изделия могут выдержать без повреждений и порчи. Все лотки водоотводные бетонные производятся стандартной длины 1 м, но ширина и высота могут быть разными. Ширина может варьироваться от 0,14 до 4 м, высота — от 0,06 до 1,70 м.

По допустимой нагрузке можно выделить несколько основных типов изделий:

А15 выдерживают до 1,5 т;
В125 — до 12,5 т;
С250 — до 25 т;
D400 — до 40 т;
Е600 — до 60 т;
F900 — до 90 т.

Каждый водоотводный лоток имеет маркировку с указанием его технических характеристик. Первой в маркировке ставится буква Л, затем через дефис еще две цифры. Первая цифра информирует о номере серии, вторая о допустимой нагрузке на изделие (кН/м).

Размеры

Лотки изготавливают прямоугольной и трапециевидной формы с уклоном внутренних стенок. Их основные размеры:

длина по стандарту составляет 5970 мм, такой типоразмер имеют небольшие ЖБИ начальных номеров (по усмотрению производителя их длина может быть и 2970 мм). Более тяжелую крупногабаритную продукцию начиная с номеров Л25 (масса больше 5 тонн) для удобства транспортировки и монтажа выпускают размером в 2970 мм;
для всех доборных изделий с индексом д принята стандартная длина в 720 мм;
ширина лотков лежит в диапазоне от 420 мм до 4000 мм со следующей градацией: 420 мм (Л1); 570 мм (Л2); 780 мм (Л3 — Л5); 1160 мм (Л6 — Л9); 1480 мм (Л10 — Л13); 1840 мм (Л14 — Л18); 2160 мм (Л19 — Л22); 2460 мм (Л23 — Л26); 2780 (Л27 — Л30); 3380 (Л31 — Л34); 4000 (Л35 — Л38);
высота стенок возрастает с увеличением порядкового номера и лежит в диапазоне от 360 мм для Л1, Л2 до 1700 мм для Л38.
толщина стенок от 40 мм (Л1) до 100 мм (Л38);
ширина внутреннего канала — от 300 мм до 3600 мм;
высота лотка изнутри от 300 мм до 1500 мм;
толщина дна — от 60 мм до 200 мм.
масса лотков изменяется от 0,9 т для Л1 при объеме бетона 0,34 м3 до 9,38 т при объеме материала 3,75 м3 для Л38.
плиты типа КЛ и КЛп выпускают протяженностью по 2990 мм, для ЖБИ с внутренней шириной 300 и 450 мм длина плит составляет 740 мм.
для доборных ЖБИ по 720 мм протяженность перекрывающих плит равна 740 мм.

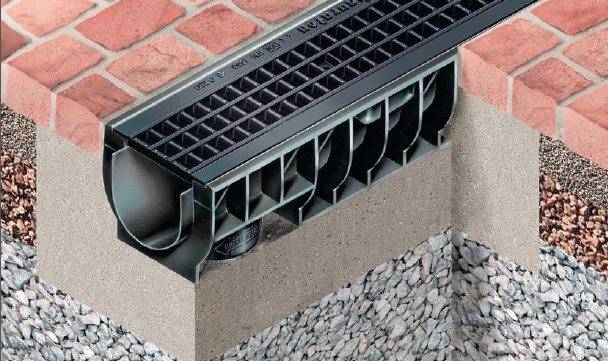

Схема монтажа ЖБ каналов

2.4 Заделка стыков:

материал для заделки стыков должен быть водостойким и морозостойким, а при эксплуатации водоотводных (дренажных) лотков в агрессивных средах стоек к воздействию этих сред;
при классах нагрузки А15-С250, стыки между водоотводными (дренажными) лотками заполняются эластичным уплотнителем или цементным раствором, усиленным синтетическим связующим, жидким стеклом;
при классах нагрузки D400-F900, стыки между водоотводными (дренажными) лотками заполняются герметизирующими уплотнителями и мастиками;
при эксплуатации дренажных лотков в условиях воздействия агрессивных сред рекомендуется применять однокомпонентные или многокомпонентные герметики (SF–Connect, Masterflex и др.);
правильную заделку стыков и сопряжений водоотводных (дренажных) лотков и других элементов следует производить по инструкции изготовителя герметиков и материалов, использующихся для герметизации.

Особенности монтажа водоотводных лотков

Отводящую трубу лучше углубить ниже отметки промерзания грунта, как показывает практика, это не менее 100 сантиметров от земли. Тогда система не позволить замерзнуть воде в пескоуловителе и весной система водоотвода будет готова к работе.

Особенно этот прием хорошо работает на точечных дождеприемниках, установленных под водосточными трубами. Чтобы вода не разбрызгивалась при традиционном способе установки, необходимо установить водосток на минимальной высоте (чтобы можно было достать решетку и вынуть корзину из мусоросборника). Для стандартного дождеприемника существует следующий способ подключения и решетка выполняет дополнительную функцию (сбор воды).

Пластиковые водоотводные лотки

Пластиковые лотки производятся из полипропилена и полиэтилена низкого давления. В частном строительстве они приобрели наибольшую популярность. Изделия отличаются по ширине (7-30 см). Для повышения прочностных свойств могут использоваться ребра жесткости. Такие усиленные желоба отлично подходят для обустройства территорий около гаражей, парковок и автосервисов.

Плюсы:

цена. Пластиковые лотки стоят дешевле всех аналогов;
небольшой вес, который обеспечивает простоту транспортировки и монтажа;
устойчивость к заиливанию, так как поверхность лотка абсолютно гладкая;
устойчивость к низким и высоким температурам, от -40 до +90 0 С;
относительно высокая устойчивость к агрессивным веществам, которые могут попадать в сток

Минусы:

низкая прочность, невысокая устойчивость к механическим нагрузкам, что накладывает ограничения на зону использования.

Для обустройства территории загородного дома такие изделия подойдут отлично, но если речь идет о дороге или территории промышленного назначения, то лучше взять материал понадежнее. Альтернативное решение – усиление пластикового лотка цинковой накладкой. В противном случае при сильном паводке такой желоб может быть деформирован или даже сдвинут с места.

Пластиковый лоток необходимо защищать решеткой, иначе ливневая канализация может забиться стекающим с территории мусором. Решетка должна быть легкой, но в то же время прочной. Идеально подойдут изделия из оцинкованной или нержавеющей стали. Прочность решетки выбирают в зависимости от того, где монтируется водосток, так как около загородного дома и автосервиса нагрузки будут разные.

В чем преимущества бетонного желоба

Обустройство территории предполагает создание надежной конструкции для отведения сточных вод во время дождей, таяния снега и поднятия уровня воды в водоемах. Здесь никак не обойтись без лотка водоотводного бетонного, который имеет технические преимущества:

Из отдельных элементов можно выложить многокилометровую систему;

Глубина бетонного желоба позволяет отводить большие объемы воды;

Готовая конструкция вписывается в городской ландшафт и не требует специального ухода;

Бетонная основа водостока гарантирует длительную эксплуатацию;

Материал не трескается и не крошится при перепадах температур и химическом воздействии.

После дождя, когда вода стекает, бетонный тротуарный водосток быстро высыхает. В нем не застаивается вода, что благоприятно сказывается на экологической обстановке.

Виды водостоков

Производители предлагают для сооружения надежной водоотводящей конструкции разные по форме, конфигурации, назначению и прочности лотки.

Форма сечения бетонного желоба водосточного бывает:

В виде трапеции для отведения больших объемов воды;

U-образная с небольшим углублением для частных домохозяйств;

П-образная с самой большой площадью сечения для систем с мощной нагрузкой.

По объему стоки бывают от 0,07 м 3 до 0,3 м 3 . Длина отдельных элементов составляет 1 м, а ширина варьируется от 1 см до 4 м. По высоте лотки тоже отличаются: тротуарный бывает 6 см, а для отведения больших объемов воды – 1,68 м.

Хотя некоторые предприятия начали выпуск полимерных изделий, но по прочности и надежности бетонный желоб считается самым лучшим. Бетонные изделия выигрывают в цене, поскольку для их производства используются доступные материалы.

Производство бетонных желобов

Для изготовления качественных сливов из бетона на нашем предприятии используют разные добавки в бетонную смесь. После добавления полипропиленовых нитей получается фибробетон, который имеет повышенную стойкость к изгибам.

Железобетонные лотки делают из цемента М500, укладывая для прочности металлическую сетку.

Лоток тротуарный бетонный идет в комплекте с решеткой для защиты водоотводящей системы от попадания мусора, листьев и пр. Изготавливают решетку из металла или полимеров, а закрепляют к основе специальными винтами.

Правила монтажа ЖБ лотков

Во время укладки тротуарных дорожек, площадок возле автостоянок, СТО, АЗС, отмосток возле зданий сразу планируют систему водоотведения. Выбирая водосток бетонный, надо учитывать, что лоток может укладываться разными способами:

телескопическим, когда отдельные детали вставляются последовательно один в другой и отводят воду со спусков;

прикромочным, размещая элементы стык в стык на одном уровне.

При разбивке участка проводят расчеты необходимой длины и глубины системы, чтобы купить водосток тротуарный в нужном количестве и нужных размеров.

Монтаж проводят, придерживаясь технологических норм:

На подготовительном этапе создают строительный проект, выполняют замеры, расчеты и выбирают водостоки с учетом механических нагрузок и предельных возможностей;

Для укладки бетонных элементов делают траншею, глубина которой равняется высоте водостоков тротуарных с решеткой с учетом бетонного слоя и выступа над уровнем поверхности на 5 мм;

Делают разметку шнурами, выставляют маячки;

На дно траншеи засыпают слой песка до 15 см и трамбуют;

Заливают слой бетона 10 см и сразу начинают установку желобов;

На стыках между отдельными элементами проводят заливку бетоном или герметизируют полимерным жгутом;

После укладки всех лотков и застывания бетона, пространство с двух сторон засыпают песком и гравием, трамбуют;

Верхнюю часть тротуарного лотка накрывают решеткой, чтобы обезопасить пешеходов.

Водосток тротуарный в большом ассортименте предлагает наше предприятие. Мы поможем муниципальным властям и частным владельцам обустроить территорию, сделать ее чистой и безопасной для передвижения пешеходов и транспорта после монтажа водоотводящей системы.

Звоните нам просто сейчас, чтобы получить бесплатную консультацию специалиста и сделать правильный выбор водосточных желобов. Оптовых покупателей ждут скидки и бесплатная доставка продукции на объект.

Классификация водоотводных пластиковых лотков по нагрузке

От того, насколько правильно выбран класс нагрузки водоотводных лотков, будет зависеть длительность их эксплуатации без необходимости ремонта и замены.

Выделяют следующие классы лотков:

А15 – нагрузка до 1,5 т/м2. То есть такой вариант лотков отлично подойдет для пешеходных, парковых зон, тротуаров, велосипедных дорожек, дворов частного дома, приусадебных участков и иных индивидуальных застроек.
В125 – с нагрузкой до 12,5 т/м2. Подходят такие лотки для открытых парковочных площадок легковых авто, гаражей, частных парковок, пешеходных зон, закрытых для движения транспорта, других областей с минимальной интенсивностью движения автомобилей легкового типа.
С250 — нагрузка до 25 т/м2. Прокладываются такие лотки на тротуарах, территориях предприятий автосервиса, обочинах автодорог, стоянках авто, гаражах, АЗС, автомойках, дорогах со средней степенью интенсивности движения.
D400 — нагрузка до 40 т/м2. Используются лотки с таким классом нагрузки на обочинах автодорог, автомойках, АЗС, автопредприятиях, транспортных терминалах, промзонах, дорогах, где средняя и высокая интенсивность движения.
E600 — нагрузка до 60 т/м2. Актуально использование этих лотков на автомагистралях, транспортных терминалах, промышленных предприятиях, причалах, портах, складах, доках, дорогах с высокой интенсивностью движения.
Соответственно выбирать стоит лотки, которые подойдут для вашей ливневой системы канализации. Для частного дома, коттеджа вполне подойдут марки А15 и В125, в то время как для больших предприятий, где часто разъезжают тяжело груженные фуры лучше приобретать D400 и Е600.

Установка водоотводных лотков: основные правила

Монтаж водоотводных лотков это очень ответственная операция. Ведь поверхностная дренажная система находится в досрочно сложном грунте, в состав которого входит и супесь и плодородная почва. То есть, на высокую опорную способность можно и не рассчитывать.

К тому же, такой грунт промерзает на 1-1,2 в глубину практически каждую зиму. Поэтому на опорную поверхность лотка будет действовать еще и деформация пучения, выталкивающая изделие из почвы.

Именно поэтому при монтаже водоотводных лотков стоит руководствоваться следующим сводом правил:

Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.
Во-вторых, выбирайте оптимальный вариант конструкции лотка и материал, из которого будет изготовлено изделие, по месторасположению желоба. Ведь бордюрный лоток не годится на аэродроме (исходя из прочностных характеристик). В свою очередь, аэродромный лоток не подойдет к домашней ливневой системе (исходя из экономических соображений).
В-третьих, минимальный уклон погонного метра лотка – 10 миллиметров.
В-четвертых, не скупитесь на подложку – монтируйте лоток хотя бы на 10-сантиметровую песчано-гравиевую подсыпку, а лучше – на 10 сантиметровую подсыпку из щебенки. Такая «подушка» улучшит прочностные характеристики грунта и частично нивелирует деформацию пучения.
В-пятых, решетки из нержавеющей стали легче монтировать (они весят меньше чугунного варианта). К тому же, они прослужат дольше аналога из серого или ковкого чугуна.
В-шестых, в системе должен присутствовать пескоуловитель – единственная защита водоотвода от заиливания.
В-седьмых, решетку нужно зафиксировать с помощью особого механизма с винтовым замком.

Во-первых, подбираете лоток по пропускной способности, исходя из среднемесячной нормы осадков, увеличенной на 25 процентов.

Сам процесс сборки водоотвода на основе дренажных лотков реализуется следующим образом:

Вдоль бордюра или в ином месте, выбранном проектировщиком, маркируется осевая линия будущего водоотвода. Для этого достаточно задействовать колышки и бечевку.
После этого запрашиваются данные метеорологических наблюдений, и на основе этой информации определяется среднедневной объем стоков, по которому и подбирают пропускной диаметр желоба.
По пропускному диаметру определяют модель и внешние габариты водовода.
На основании этих габаритов, увеличенных на 30-40 сантиметров, определяется объем выемки грунта (размеры траншеи). Причем глубина траншеи будет на 10-15 сантиметров ниже высоты лотка. Ведь его край, после монтажа, должен располагаться ниже нулевого уровня хотя бы на 5 миллиметров.
На следующем этапе роется траншея, утилизируется отобранный грунт и формируется подсыпка, с помощью которой очерчивают уклон и укрепляют дно «котлована»
Далее в траншею закладывают водоотводные лотки и пескоуловители. Причем крайний уловитель подключают трубой DN100 к основной (глубинной) дренажной системе.
После этого в пространство между стенкой траншеи и лотком заливают бетон, фиксирующий водоотвод на выбранном месте.

Такой водоотвод монтируют вдоль центральных дорожек на участке, проложенных между воротами и входом в жилище. Кроме того, кольцевой водовод «обводят» вокруг отмостки, защищающей грунт от дождевых стоков. Причем пристенный водоотвод можно собрать из пластика, а дорожный «складывают» только из бетонных блоков.

Материал изготовления

Лотки производят в соответствии с ГОСТ 13015.1-2003, в нормативном акте Серия 3.006.1-2.87 приведены рабочие чертежи и обозначены следующие стройматериалы, из которых производят лотковые ЖБ изделия:

основной компонент их изготовления — бетон класса прочности на сжатие В15, В25, В30, В35, что соответствует прочностным маркам бетона М200, М300, М400, М450;
для армирования используется арматура класса AI, AIII (ГОСТ 5781-82), проволока BpI (ГОСТ 6727-80);
при устройстве закладок используют сталь ВСт3кп2 (по ГОСТ 380-71 это конструкционная углеродистая сталь, В — поставляемая по нормируемым химическим свойствам и физическим параметрам, кп — кипящая, сп — спокойная, пс — полуспокойная);
анкерные элементы производят из стали класса AIII (по ГОСТ 5781-82);
для производства монтажных петель берут сталь класса AI марки ВСт3сп2 или ВСт3пс2. Использование последней в температурных условиях ниже -40 °С недопустимо.

Лотки армируют каркасными и сварными сеточными элементами согласно чертежам и схемам фиксации арматуры из Серии 3.006.1-2.87, при этом толщину защитного бетонного слоя принимают равной:

при стенках монолитной конструкции меньше 10 см — 1,5 см;
при стенах изделий более 10 см — 2 см с допустимым отклонением +5 мм.

ЖБ канальные и тоннельные элементы по Серии 3.006.1-2.87 — параметры

Осушение участка вокруг дома своими руками

Если расстояние менее 1,5 м, то несущая способность грунта снижается — он переувлажняется и насыщается водой. Это влияет на осадку фундамента и делает проблематичным устройство подвала или цокольного этажа.

Для осушения участка по периметру планируемого дома, а лучше по краям всего двора, роют каналы с небольшим уклоном и организуют дренаж. Оптимальная ширина таких каналов — 50-70 см.

Глубина рассчитывается в каждом случае индивидуально, так как она зависит от того, насколько требуется понизить уровень грунтовых вод. Дренаж закладывается следующим образом.

На расстоянии 2-3 м от дома выкапывают канаву глубиной, равной подошве фундамента. На ее дно укладывают слой глины в 15-20 см, придавая ей форму лотка. Наверх аккуратно выкладывают средней величины камни, образуя бортики. Крупные камни располагают сверху, формируя свод. На него кладут гравий или щебень высотой 25-30 см. Все засыпают вынутым при раскопке грунтом. Вода будет просачиваться через почву в лоток и стекать в нужном направлении.

Осушение участка вокруг дома своими руками

Монтаж водоотводных лотков на асфальтовых площадках

При соединении элементов системы под углом их подпиливают, чтобы выполнить стык правильно. Решетки также нужно подпилить. Стыки выполняют «в ус», используя для этого ручную пилу с алмазным диском. Прорезь должна идти перпендикулярно каналу, проходя сразу через две стенки.

Монтаж системы можно выполнять во время укладки асфальтового покрытия. В этом случае решетки защищают от повреждений, загрязнений. Для этого достаточно накрыть их ДВП, фанерой или другим материалом. Если во время укладки асфальта каналы уже установлены, до начала работ устанавливают защитные решетки. Грузовой транспорт, тяжелая техника или асфальтоукладчик не должны наезжать на незащищенные каналы — это приведет к их повреждению.

Правила монтажа

Укладка пластиковых лотков не предполагает каких-либо специфических нюансов, поэтому технология выполнения монтажа довольно проста даже для простого обывателя, не имеющего практического опыта обустройства системы отводы влаги. В первую очередь, следует подробно изучить схему устройства водоотвода и выполнить необходимые замеры. Пластиковые лотки подбираются с учетом типа грунта, где предполагается установка изделий.

Определившись с особенностями среды, где будет эксплуатироваться конструкция, уже станет достаточно просто подобрать необходимый размер лотка и нужный уровень пропускной способности продукции.

Для проведения монтажа потребуются следующие изделия и инструменты:

лотки с решетками;
бетонный раствор;
лопата и ножовка;
пила, молоток, акриловый герметик.

Чаще всего систему водоотвода устанавливают по периметру здания, расположенного на территории, однако, это совсем необязательно. Приступая к рытью траншеи, стоит учитывать необходимость создания бетонной подушки на дне. При укладке лотков необходимо учесть, что решетка должна располагаться немного ниже уровня основания, примерно на 5–6 см. После выполнения работ по созданию траншеи, в ней заливается подушка из бетона, высота которой должна составлять не менее 10 см.

Водоотводные лотки укладываются в центре канала, закрываются решетками и обтягиваются пленкой для того, чтобы убрать лишний бетон по краям. Между лотком и стенками каналов отливают опоры из бетона. На угловых стыках элементов образующиеся зазоры в креплениях обрабатываются при помощи герметика.

При обустройстве системы водоотвода, над которой впоследствии будет уложен асфальт, все каналы стоит укрыть ДВП. При проведении регулярной чистки и осмотра системы отвода влаги грамотно обустроенная конструкция сможет прослужить не одни десяток лет.

О том, как установить водоотводные пластиковые лотки своими руками, смотрите в следующем видео.

Виды водоотводных лотков их особенности

Большое количество осадков и талый снег приводят к скоплению воды. Что ведет к разрушению фундаментов и дорожных покрытий.

Для устранения этой проблемы, применяется установка водоотводных лотков. Как установить водоотводные лотки своими руками читайте ниже.

Водоотводные лотки имеют несколько видов:

Сточные
Коробчатые
Щелевые
Бордюрные

Лоток сточный имеет прямолинейную форму с желобом по всей длине. Предназначен, для поверхностного отвода воды.

Лоток коробчатый П-образной формы с решеткой, также применяется на поверхности.

Лоток щелевой по всей наружной длине имеет щель, она может быть прерывистой или во всю длину изделия. Хороший аналог коробчатых лотков.

Бордюрный лоток разновидность щелевого лотка, имеющая выступ в виде буквы «Г» в своей верхней части для прикрытия щели в корпусе желоба.

Все водоотводные лотки изготавливаются из разных материалов:

Металл
Чугун
Пластик
Железобетон

Для крыш хорошо подойдет полимер, он легкий и прочный. Для поверхности испытывающей большие нагрузки чугун, металл. Для дорог часто используют бетон.

Все виды лотков изготавливаются по европейским стандартам, также ГОСТу.

Точечный водоотвод

Точечный водоотвод стоит монтировать в проблемных местах. Основное предназначение локальный сбор воды.

Этот способ является отличным дополнением к линейному водоотводу. Стенки лотка имеют подводку для труб.Используя две системы, достигается идеальный водоотвод.

Линейный водоотвод

Этот водоотвод хорошо впишется в равнинную местность. Где отсутствует локализация вод. Вода будет стекать по всей площади.

Вывод лучше делать к канализации. Пескоприемник остановит мелкую гальку и остатки мусора. Решетка защитит от крупного мусора.

Укладку водоотводных лотков осуществляют по бокам покрытия. Это поможет защитить бетонные или плиточные дорожки на участке.

Поверхностный водоотвод

Для поверхностного водоотвода необходимо проектирование.

Особое внимание уделить:

Определению системы водоотвода
Схеме расположения каналов, точек забота и мест сброса воды
Количеству материала

Все эти задачи решаются с учетом нескольких важных моментов:

тип грунта,
вид поверхности,
уровень подземных вод,
схеме расположения различных построек, сооружений, дорожек, клумб,
частота и интенсивность выпадения осадков.

Твердый грунт, пропускает влагу в малом количестве, потребуются дополнительные каналы. Глинистая почва способствует возникновению заболоченности и требует подземный дренаж. В случае разницы высоты участка потребуются дополнительные рукава.
