Процесс установки фундамента на винтовые сваи своими руками

Установка винтовых свай своими руками

Процесс монтажа всегда начинается с подготовки всего необходимого. В данном случае потребуются:

• оголовки 25х25 см;
• водяной уровень;
• рулетка;
• небольшие колья для разметки;
• магнитный уровень;
• лопата;
• маркер (обязательно белого цвета);
• пара рычагов (двухметровых труб, которые будут надеваться на железный лом);
• резервуар для приготовления бетонного раствора;
• болгарка;
• цемент;
• антикоррозийное покрытие;
• вода;
• песок;
• дизельный генератор (если еще не подведено электричество);
• сварочный аппарат;
• помощники (минимум три человека).

Технология монтажа

Шаг 1. Вначале выполняется разметка периметра. Исходя из геологических и топографических данных, составляется чертеж, в котором будет указано точное количество свай. Изделия нужно равномерно распределить по периметру, при этом расстояние между ними не должно превышать 3 м. Если оно будет большим, то основание дома не обретет требуемой несущей способности и, следовательно, начнет провисать обвязочный брус.

Шаг 2. Далее выставляется периметр. Для измерения диагонали используется формула:

а² + b ² = с²

Если представить, что диагональ разделит периметр на два прямоугольных треугольника, то а и b – это катеты каждой из двух фигур, а с – гипотенуза (диагональ).

После измерения диагоналей по четырем углам устанавливаются небольшие колышки.

Шаг 3. Сооружение свайного поля начинается с завинчивания угловых свай – они будут своего рода ориентирами для разметки. Перед ввинчиванием выкапывается небольшой приямок глубиной в 50-70 см в заранее отмеченном месте. Как уже говорилось, каждая свая должна углубиться ниже уровня промерзания почвы – так она не будет выдавливаться под действием морозного пучения. Более того, нужно все время проверять горизонтальность свай при помощи отвеса или уровня.

Сама процедура ввинчивания выглядит так: в техническое отверстие устанавливается рычаг – лом или стальная труба соответствующего диаметра, далее на рычаг надеваются две трубы побольше. К свае крепится магнитный уровень для контроля вертикальности, угол наклона при этом должен быть не больше 2ᵒ. Если этого не сделать, то нагрузка распределится неравномерно и сама свая, следовательно, деформируется.

Шаг 4. Все остальные сваи вкручиваются по выполненной ранее разметке.

Шаг 5. Далее с помощью водного уровня и болгарки сваи обрезаются. При этом обрезать нужно минимум 10 см (длина технических отверстий).

Шаг 6. После обрезки сваи бетонируются – это защитит от коррозии их внутреннюю поверхность. Для приготовления раствора используется цемент марки M-150.

Шаг 7. Финальный этап работы – это приваривание оголовков. Их одевают на сваи, приваривают и тщательно зачищают шов. Затем наносится антикоррозийное вещество.

К оголовкам фиксируются связующие для обвязки будущего дома.

Технология погружения винтовых свай под фундамент

Согласно технологии монтажа винтового фундамента необходимы подготовительные работы с проведением анализа почвы на участке. Параметры и количество опор подбираются после проведения анализа. Размеряется площадка под строительство, на которой отмечаются места планируемого погружения. Перед началом работ производится обработка винтовых свай с помощью антикоррозийного состава или грунтовки, отмечается, на какую глубину они должны быть погружены.

Не стоит забывать о том, что монтаж основания здания начинается с угловой вехи, которая расположена наверху рельефа. А только потом производится монтаж остальных опор.

Монтаж фундамента сваями винтового типа

Работы предполагают несколько этапов:

1. На первом шаге строители должны рассчитать нагрузку, которую будет оказывать дом на основание. Также в расчет принимаются природные нагрузки.
2. Дом проектируют на основании геологических данных. Сюда входят: свойства грунта, уровень промерзания почвы, уровень залегания подземных вод. В процессе исследования рельефа окружающей местности делают разметку будущего фундамента.
3. По разметке выкапывают специальные ямы, в которые в дальнейшем будут вкручивать сваи.
4. Сваи монтируют по углам фундамента. Также их устанавливают в местах, где соединяются внешние и внутренние стены.
5. Затем начинают вкручивание свай. Оголовки фиксируют специальными крепежными приспособлениями. Вкручивание выполняют при помощи стальных стержней. Сваю нужно закрутить ниже отметки промерзания грунта. При этом нежелательно пересекать твердый почвенный слой.
6. После вкручивания оголовки срезают болгаркой. Это необходимо для последующего заполнения внутреннего пространства бетоном. После заливки бетонную смесь тщательно трамбуют и оставляют для сушки. Данная процедура служит дополнительной защитой от коррозии и предупреждает попадание в полость воды.
7. Заполнив сваи бетоном, приваривают оголовки на место и покрывают их антикоррозийной смесью. Сваи также желательно покрасить или обработать водозащитным раствором.
8. Следующий этап предполагает подготовку бруса. Хорошо просушенную древесину покрывают антисептическими растворами и просушивают.

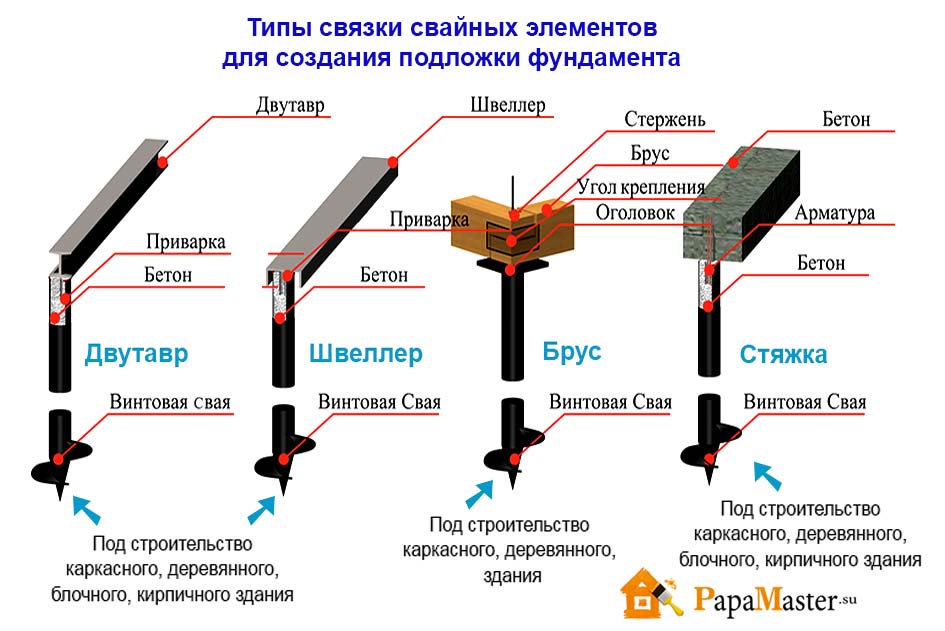

9. Далее приходит время ростверка – крепление к основаниям свай стальных или деревянных балок. В пространство между стержнями и балкой в два слоя застилают рубероид.

Монтируем ростверк

Одним из распространенных вариантов ростверка является конструкция на базе деревянного бруса.

На примере использования балки сечением 15х15 см рассмотрим последовательность действий по монтажу:

1. Пропитайте деревянный брус антисептиком.
2. Уложите балку на торцевые площадки.
3. Состыкуйте брусья с минимальным зазором.
4. Зафиксируйте нижний венец саморезами.
5. Уложите поперечные брусья.
6. Соедините их с нижним контуром.
7. Гидроизолируйте древесину мастикой.
8. Обшейте торцевую часть ростверка досками.

Эта конструкция ростверка – двойная. Возможен одинарный вариант, когда стыковка продольных и поперечных балок производится на оголовках.

Технология установки фундамента на винтовых сваях

Поскольку этот вид фундамента крайне прост в монтаже, можно выполнить всю работу в течение нескольких дней. Установка проводится поэтапно:

1. Разметка участка.
2. Завинчивание свай —угловых, затем остальных.
3. Обрезка свай.
4. Бетонирование.
5. Установка оголовков.

Перед выполнением всех работ площадка тщательно очищается, рекомендуется выполнить анализ грунта.

Самостоятельная разметка участка

Выставляется ровный периметр, максимальный шаг установки свай составляет 3 метра. Все стены и перегородки должны стоять на сваях. При уменьшении шага увеличивается усадка фундамента.

Инструменты для качественной разметки фундамента:

• вешки;
• теодолит;
• измерительная лента.

Разметка участка под свайный фундамент.

В первую очередь на площадку переносится линия фасада. Для её обозначения в землю вбиваются колья и на них натягивается шнур. Под прямым углом от линии фасада также обозначаются боковые стены. Периметр должен быть ровным, углы 90 градусов можно установить, воспользовавшись принципом “египетского треугольника”. Если диагонали равны — углы выставлены правильно, по ним будут ввинчиваться угловые сваи.

Установка свай своими руками

Для каждого элемента на глубину 0.3-0.5 м бурится технологическое отверстие с использованием бура с соответствующей насадкой.

Оптимально использовать для установки свай мини-экскаватор, но при необходимости можно выполнить эту задачу самостоятельно – силами двух человек без применения любой специальной техники.

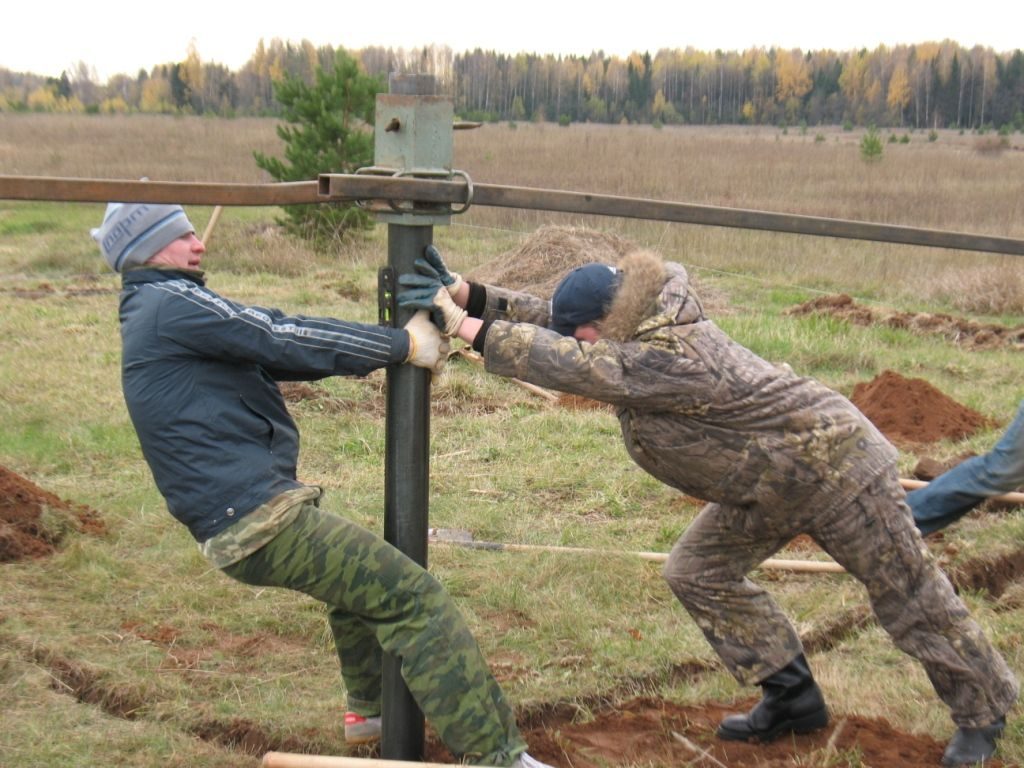

Пример ручной установки винтовой сваи силами двух человек.

Угловые сваи под брусовые постройки устанавливаются строго по центру бруса. После установки угловых вкручиваются остальные элементы.

Процедура установки сваи:

• свая вкручивается в приямок на глубину от 1.5 м;

Завершение самостоятельного монтажа свай

Сваи обрезаются на высоте около 20см с помощью нивелира или уровня. Для придания прочности фундаменту внутрь труб заливается бетонный раствор, который дополнительно обеспечит защиту внутренней поверхности металлической сваи от коррозийных процессов.

Выравнивание фундамента лазерным уровнем достаточно эффективно.

После бетонирования привариваются оголовки. Это плоские площадки, установленные на круглых трубах диаметром, немного превышающим диаметр самих свай. Оголовки надеваются на сваю сверху и привариваются. Выполняется антикоррозионная обработка и покраска швов.

Обычно фундамент свайно-винтового типа не предполагает устройство подвального помещения, но в легких домах при соблюдении определенных условий это можно реализовать. При этом подвальная яма являет собой бетонную коробку с закрытым верхом. Подвал будет очень тесным, от него до любой сваи должно быть расстояние до 1.7 м. Но и такое решение позволит обустроить небольшое помещение для хранения инвентаря или продуктов.

К преимуществам свайно-винтового фундамента следует отнести и возможность сразу же продолжать строительство, не дожидаясь усадки. На следующий день можно приступать к возведению остальной части сооружения.

Основные плюсы свайно-винтового фундамента

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке – не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен. А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Ручной монтаж винтовых свай – пошаговая инструкция

расчистка участка. Сваи тем и хороши, что не требуют выравнивания местности, однако убрать мусор и обеспечить доступ к месту установки необходимо. привязка фундамента к участку. Речь идет о нанесении разметки на поверхности. Свайное поле, лента или отдельно стоящие сваи – главное, чтобы место установки точно соответствовало проекту. Допустимая погрешность разметки составляет 50 мм. разметка. Наличие разметки позволяет оценить картину свай целиком. Для ее выполнения нужно установить на месте будущего монтажа сваи маячок или сделать углубление в почве. Для этого используют садовый бур

При этом важно, чтобы глубина приямка (углубления) не превышала 50 см. Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней

Такой подход может оказаться критичным для фундамента

Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента

Большая глубина, безусловно, упрощает закручивание винтовых свай, однако сказывается на её несущей способности. Ведь в этом случае свая не закручивается в почву, а просто устанавливается в ней. Такой подход может оказаться критичным для фундамента.

1. обработка свай. Дополнительное нанесение антикоррозионного состава позволит защитить металлическую сваю от разрушения вследствие химической активности почвы. Зачастую сваи, изготовленные в заводских условиях, уже содержат защитный слой. Однако он может повредиться при завинчивании сваи в твердую почву.
2. установка первой сваи. Первой всегда устанавливается угловая свая. Чтобы закрутить винтовую сваю своими руками следует продеть металлический прут в проушины и вдвоем аккуратно закручивать. Длина рычага – 2-3 м. Чем длиннее рычаг, тем меньшее усилие нужно будет прикладывать для закручивания сваи. На ствол крепится уровень, и после каждого витка контролируется степень отклонения. Допустимое отклонение составляет не более 2°.

Отметим, что чем глубже свая заходит в почву, тем сложнее процесс закручивания, тем важнее прилагать равномерное усилие на рычаг, чтобы избежать отклонения сваи от вертикальной оси. За один полный круг свая углубится на 100-200 мм. в зависимости от расстояния между лопастями. Время на закручивания одной сваи занимает от 30 минут и зависит от плотности почвы.

О том, что свая заняла свое место, свидетельствуют два параметра: достижение расчетной глубины погружения и деформация металла в месте установки прута. Если свая деформируется на глубине меньше чем 1,5 метра, это может означать, что она застопорилась (уперлась в твердый предмет) и её придется смещать.

1. установка остальных свай. При этом сначала устанавливают угловые сваи, потом рядовые, потом выполняется заполнение свайного поля (если предусмотрен такой способ установки винтовых свай). Чтобы выполнить разметку для рядовых свай между угловыми натягивается шпагат, который исключает существенное отклонения от места установки.
2. выравнивание. Поскольку сваи сложно закрутить идеально по заданному уровню, то после их установки следует проверить высоту уровня с использованием нивелира или гидроуровня. После определения нужной высоты сваи обрезаются с помощью болгарки.

заливка бетоном. Углубления, сделанные перед установкой свай, заполняются бетонной смесью. Отметим, что бетонирование существенно не повышает несущую способность сваи, однако позволяет исключить доступ воздуха во внутреннюю ее полость и исключить коррозию. монтаж оголовка. Заполненные бетоном сваи готовы к дальнейшей работе. Следующим этапом является приваривание оголовков к верхушке сваи

Важно выполнить очистку сварного шва от окалины и нанести на него грунтовку или краску. обвязка свай по оголовкам

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами

Наличие отверстий в оголовках позволяет прикрутить деревянный брус к нему подходящими саморезами.

Преимущества и недостатки

Типы свайного фундамента разделяют в первую очередь по способу устройства на забивные, набивные и винтовые. Каждая модель конструктивного элемента характеризуется своими особенностями.

К общим достоинствам всех типов свай следует отнести следующие:

1. Применимость для всех типов грунтов и рельефов любой сложности. Там, где закладка ленточного или плитного основания будет неэффективной или нецелесообразной, используют опоры.

   Свайные фундаменты можно строить на неустойчивых, переувлажненных грунтах, участках с риском оползней или подтопления, заболоченных территориях, а также на склонах и впадинах.

2. Экономическая целесообразность. Закладка одиночных силовых элементов, связанных в единую конструкцию обвязкой, обходится на 30–40 % дешевле, чем строительство плитного или ленточного заглубленного основания.
3. Возможность подобрать силовой элемент для любых условий. Популярность свайной технологии обусловила рост предложений от производителей свай. Сегодня можно подобрать опоры с несущей способностью от 0,8 до 15 и более тонн, а для глубокой закладки используются составные элементы.
4. Небольшой объем земляных работ. Если в случае с заглубленным ленточным или плитным основанием нужно рыть котлован на проектную глубину, то для устройства набивных свай достаточно пробурить скважины в грунте, а забивные и винтовые столбы погружаются в почву посредством силового воздействия.

Недостатки свайной технологии:

1. Сложность инженерных расчетов. Технология свайного фундамента может удовлетворить практически все гидрогеологические и проектные условия, но для этого потребуется провести ряд инженерных вычислений. Перед проектированием конструктору необходимо изучить нормативные требования к строительству фундаментов, что учесть возможные нюансы для каждого типа опор.
2. Трудоемкость работ по обустройству подвальных помещений. Организовать строительство подземных помещений в пространстве между силовыми элементами возможно, но это приведет к значительному удорожанию проекта, которое практически перекроет выгоду от применения свайной технологии.

Для частного дома

Частные жилые дома и коттеджи отличаются сравнительно небольшим весом по сравнению с многоэтажками и промышленными объектами. Эта особенность позволяет отказаться от закладки дорогостоящего железобетонного ленточного или плитного основания в пользу заводских или самодельных свай.

Преимущества свайной технологии для частного строительства:

• возможность закладки фундамента своими руками (винтовые, набивные сваи);
• при необходимости доступны способы усиления основания (при строительстве пристроек, увеличении этажности, замене перекрытий в доме и т.д.);
• ремонтопригодность.

Почему не стоит строить частный дом на свайном фундаменте:

• значительные теплопотери за счет подъема дома над уровнем земли;
• трудоемкая процедура инженерных расчетов;
• на участке наблюдается высокая сейсмическая активность.

Разных видов свай

Выбор свай основывают на результатах гидрогеологических изысканий грунта, а также инженерных расчетов по проектным нагрузкам. Сравнительная таблица по плюсам и минусам для различных типов силовых конструкций:

Тип опор	Преимущества технологии	Недостатки технологии
Забивные железобетонные	повышенная несущая способность (до 20 т); долгий срок службы (более 100 лет); стойкость к коррозии.	необходимость применения спецтехники для заглубления в грунт; появление динамических нагрузок и вибрации, действующих на грунт и ближайшие постройки.
Забивные стальные	широкий выбор моделей с различными конфигурациями и характеристиками; высокий эксплуатационный ресурс.
Забивные деревянные	дешевизна и доступность материала; экологическая чистота.	ограниченная грузоподъемность; сравнительно короткий срок службы; подвержены воздействию почвенной влаги.
Буронабивные	большая несущая способность; продолжительный срок службы; изготовление ручным способом.	большой расход бетона; сложно рассчитать несущую способность; необходимо укреплять стенки от обрушений.
Винтовые металлические	относительная дешевизна; высокая грузоподъемность; возможность монтажа своими руками; возможность повторного использования.	подверженность коррозийным процессам; недопустимость заглубления в грунт с каменистыми включениями, которые могут повредить лопасти.
Винтовые железобетонные	прочнее металлический винтовых свай и удобнее при монтаже, чем забивные ж/б аналоги; не подвержены коррозии.	имеют значительный вес; сложно выдержать соосность при монтаже.

Выбор параметров свай

Выбирая винтовые сваи нужно учесть все:

1. Размеры и материал постройки.
2. Нагрузку на фундамент.
3. Свая должна быть сделана качественно и использованием качественных материалов.
4. Обязательна антикоррозийная обработка.
5. Наконечник, лопасть должны быть надежно приварены к стволу (трубе).
6. Минимальная толщина стенки трубы – не менее 3,5 мм. Как правило, применяется максимальная толщина в 5 мм.

Длина сваи зависит от следующих факторов:

• Типа грунта.
• Глубины промерзания.
• Уровня твердого пласта.

Труба для свай может быть как цельнотянутая, так и со швом. Первые заметно дороже.

Диаметр сваи выбирается исходя из нагрузки, которой она будет подвергаться. Наиболее ходовые сваи – 57-133 мм. Строя фундамент для небольшого каркасного дома, как правило, используют диаметр 89 мм. Несущая способность таких свай составляет 4000-5000 кг.

Большие же двухэтажные дома ставят на сваи 108 миллиметровые, несущая способность которых – 5000-9000 кг. при весе сваи в 30 кг. (2,5 метра).

При неровном участке под застройку сваи комбинируют – диаметр и длина могут быть разными.

Правильный подбор свай – залог надежности, устойчивости и долговечности фундамента. Для этого необходимо учитывать все перечисленные параметры.

Материал свай

Не менее важен и правильный подбор материала свай – он определяется еще при проектировании, с учетом предполагаемой нагрузки. Для этого используются данные, полученные при исследовании антикоррозийной активности слоев грунта.

Исходя из этого, подбирают толщину металла лопастей опоры.

Лопасти, сделанные из металла до 5 мм. применяются исключительно для легких построек. Если таковая будет массивной, то лопасть должна быть не тоньше 6 мм.

После того как вышеупомянутые исследования проведены, нужно выбрать марку стали для изготовляемых изделий. Она впрямую зависит от химической агрессивности грунта:

1. Слабая. Достаточно использовать сталь Ст. 3.
2. Средняя. Здесь уже подойдет сталь подороже – Ст. 20.
3. Сильная. Здесь подойдут 09Г2С и 30ХМА.

Антикоррозийное покрытие

Учитывая, что опоры будут находиться во влажной агрессивной среде (грунте), нужно позаботиться об антикоррозийной защите металла. Причем, это покрытие не должно быть нарушено при их завинчивании.

Составы могут быть разными – все зависит от бюджета владельца будущего дома.

Наиболее простой метод – покрытие металла двумя слоями грунта против ржавчины, которое производится в два слоя с просушкой после каждого согласно прилагаемой инструкции. Можно применить, например, корабельную краску.

После того как опора уже завинчена, внутри ее необходимо залить бетон. Это дает следующее:

• Уменьшает коррозию – внутри ствола не будет конденсата.
• Делает как саму сваю жестче, так и всю свайную конструкцию.

После того как все сваи выровнены путем обрезки болгаркой, можно приваривать оголовки – верхние торцы опор.

Свайный фундамент – плюсы и минусы

В числе преимуществ свайного фундамента можно выделить:

• исключение риска просадки здания вследствие пучения почвы или подтопления. Сваи опираются либо на твердый грунт, либо имеют рифленую поверхность, что позволяет им передавать нагрузку от здания через боковые стенки на почву;
• применимость практически на всех видах грунтов. При этом фундамент будет обладать надежностью, устойчивостью и отличной несущей способностью. Использовать свайный фундамент показано даже в регионах с высокой сейсмической активностью. Все благодаря тому, что сваи устойчивы к сгибающим и выталкивающим воздействиям;
• сокращение трудоемкости выполнения работ;
• снижение расхода бетонной смести и армирующего металла;
• существенное снижение объема земляных работ, за счет отсутствия необходимости рытья траншеи или котлована. Этот факт позволяет также обойтись без вывоза вынутого грунта или его складирования, а также без обратной засыпки;
• возможность отказа от выполнения «мокрых работ» при использовании стальных или железобетонных свай заводского производства;
• сокращение временных расходов на постройку основания;
• отсутствие ограничения на время проведения работ. Свайный фундамент можно обустраивать в любое время года, в т.ч. зимой. Данный вид фундамента рекомендован для применения в северных регионах России;
• экономичность обустройства. Особенно в сравнении с ленточным и плитным типами фундаментов.

В числе недостатков стоит выделить следующие:

• сложность подведения коммуникаций;
• невозможность устройства подвала под домом на сваях;
• необходимость тщательного расчета и проектирования свайного поля. Как правило, этот вид работ поручается специалистам, что приводит к дополнительным затратам;
• необходимость сооружения ростверка или ростверковой плиты;
• сложность изготовления цоколя;
• необходимость привлечения техники для установки свай, их доставки и разгрузки.

1 – расчет винтового фундамента

Параметры фундамента, его несущая способность определяется многими факторами. В частности, при разработке проекта следует участь:

• вес строения. Все строительные, отделочные, кровельные материалы создают статическую нагрузку на основание дома. Суммируя вес перечисленных составляющих, можно получить ориентировочный вес будущего здания;
• полезная нагрузка. К весу самого здания добавляется нагрузка, создаваемая коммуникациями, приборами отопления, бытовыми приборами и мебелью. Самую маленькую, но все же нагрузку создают жильцы дома и их гости. Поскольку такую нагрузку сложно точно просчитать до момента обустройства дома, то ее принимают из расчета 150 кг на 1 м.кв. площади дома (согласно СНиП 2.01.07-85);

Примечание. Ориентировочное количество винтовых свай для фундамента можно рассчитать путем деления веса дома и полезной нагрузки на несущую способность одной сваи. Полученное значение корректируется с учетом того, что сваи выставляются по углам, в местах пересечения несущих стен, колон и соблюдением требования относительно максимального расстояния между соседними сваями, которое составляет 2-3 м.п.

• снеговая нагрузка. Этот показатель колеблется в зависимости от региона строительства. Точные данные можно уточнить в Росгидромете. Приблизительные данные представлены на схеме;
• характеристики почвы. В идеале заказать полное геодезическое исследование местности. В результате будут получены данные о типе почвы, ее свойствах, однородности почвы на участке, уровне грунтовых вод и их сезонном колебании, глубине промерзания и т.п;

Примечание. Можно выполнить разведку самостоятельно, пробурив почву в нескольких местах участка на глубину 1,5 м. и оценив её. Но, ни в коем случае не допускается «слепая» установка свай без предварительного анализа места установки.

коэффициент запаса (15-30%). Позволяет исключить ошибку в расчетах и получить фундамент более прочный, нежели требуется. В дальнейшем это позволит увеличить нагрузку, например, обустроить чердак, сделать надстройку в виде мансардного этажа и т.п.

Поскольку самостоятельно сделать проект достаточно сложно, целесообразно обратиться в специализированную компанию. Ведь может оказаться, что плотный грунт находится ниже глубины промерзания (в случае с болотистым грунтом или торфяниками) тогда сваи нужно будет наращивать и закручивать на значительную глубину.
