Виды систем наблюдения
Существует 2 типа устройств. Первое – аналоговый прибор. Его можно подсоединить к стационарному компьютеру, телевизору, ноутбуку и просматривать картинки.
Чтобы обработать изображения с этих устройств и иметь возможность записывать видео на носитель, информацию потребуется преобразить в цифровой вид. Для этого применяют видеорегистратор. Если приобретаете аналоговую камеру, помните, что без регистратора использовать ее не имеет никакого смысла.
Несколько лет назад считалось, что аналоговые оборудования передают очень плохое, некачественное изображение. Это так и есть – раньше выпускались устройства стандартного разрешения 720*576. Если провести аналогию, то это составляет 0,4 Мп. Этого мало, чтобы транслировать хорошую четкую картинку.
По внешнему виду такие устройства непросто отличить от цифровых модификаций. По качеству заснятых нарезок они тоже похожи. Единственное различие – цена.
На современном рынке можно найти видеоустройства с разрешением 2 Мп, передающие цветные картинки. Чтобы отправить сигнал через аналоговые приборы, понадобится коаксиальный кабель
При монтаже современных аналоговых оборудований важно учитывать, что длина провода не должна быть больше 500 метров. В противном случае пострадает качество изображения
Что касается стоимости системы, то она гораздо ниже, чем у цифровых устройств. Еще одно достоинство – простота установки и настройки опций видеокамеры.
К недостаткам относится небольшой функционал и несовместимость видеоустройства со старой техникой.
Вторые разновидности камеры – цифровые. Это самодостаточные оборудования. Для фиксирования происходящего на носитель можно обойтись без применения видеорегистратора.
Основными достоинствами, благодаря которым цифровое устройство выгодно выделяет из массы аналоговых модификаций, являются:
- высокое разрешение передаваемого изображения – до 8 Мп;
- возможность масштабировать картинку;
- запись видео происходит на облачное хранилище;
- чтобы настроить систему, нужно только скачать и поставить программу;
- благодаря возможности беспроводного подсоединения приборов, владелец дома может смотреть трансляции с любой точки земли.
Как и любая техника, ай пи имеет некоторые недостатки. Самый главный – дороговизна. Второй недостаток заключается в том, что невозможно совместить камеры и регистраторы разных производителей.
Чтобы пользователь мог увидеть качественное изображение, зафиксированное ночью, нужно подобрать хорошую подсветку. Встроенных лампочек в камере не хватает для получения четкой картинки.
Какую систему предпочтет владелец дома – решать только ему. Если на территории имеется большая протяженность кабелей, то можно приобрести аналоговые приборы. Если он желает поставить видеокамеры на маленьком расстоянии от регистратора, то рекомендуется купить ай пи модели.
Смотрим видео какую систему ставить для дома?
Конструкция видеокамер
Для уличного контроля чаще используют наружные, антивандальные виды. Корпусные и купольные модели ставят дома.
Антивандальная камера
Разновидности камер и их характеристика:
- Купольная. Предназначена для монтажа на потолке. Модель отличается крупными размерами.
- Цилиндрическая названа так благодаря своей форме. Модификации считаются высококачественными.
- Поворотный прибор оснащен механизмом, которым можно управлять дистанционно. Доступно приближение любого участка для просмотра деталей. Камеры располагают дома и на улице. Для установки применяют специальный кожух.
- Корпусная камера разбирается, в ней меняют детали. К примеру, в будущем пользователь сможет купить новый объектив и поставить вместо старого.
Сам факт наличия камер по периметру отпугнет злоумышленников. Если произойдет ограбление, то оборудование поможет установить личность преступника.
Материалы для видеонаблюдения
Вот все материалы которые вам потребуются для монтажа аналоговой системы видеонаблюдения:
кабель для запитки всей системы от сети 220В
Лучше всего использовать марку ВВГнГ-Ls 3*1,5мм2.
провода для коммутации в слаботочной щитовой – ПУГВ 1,5мм2
кабель КВК-П 2*0,75мм2
Не путайте с КВК-В. Марка КВК-П – это уличный вариант, а КВК-В – для прокладки внутри дома. Он не защищен от ультрафиолета.
3-х жильный провод ПВС сечение 1,5мм2
аналоговые видеокамеры с креплением на стену. Выбирайте модели с высоким разрешением.
видеорегистратор, через который будут подключаться видеокамеры
Предварительно проверьте, чтобы количество видеовходов на нем было равно или больше, чем количество камер.
компьютерный жесткий диск для хранения и записи видео
Минимально рекомендуемый объем – 1Тб. Можно использовать диски как большого размера 3,5 дюйма, так и маленькие 2,5 дюймовые. Маленькие диски гораздо тише и у них ниже тепловыделение.
блок питания
Например такой же, как используется для подключения светодиодных лент. Стандартного блока питания при сечении кабеля 0,75мм2, хватает для качественной передачи сигнала на расстояние не более 500м.
Мощность блока подбирайте по тому же принципу, как и у светодиодных лент. То есть суммарная мощность всех камер + 30%.
если необходимо чтобы камеры работали даже в период отключения напряжения и запись не прерывалась ни на минуту, то понадобится ИБП (источник бесперебойного питания)
коннекторы для подключения питания марки BNC-F и приемный разъем (“папа”) BNC
Они нужны для подключения кабеля к самой камере и подсоединения к видеовходу регистратора.
чтобы защитить контакты и места соединения кабелей на улице, также прикупите распредкоробки со степенью защиты минимум IP52
модульный разрядник
Если вы не хотите, чтобы все ваше видеонаблюдение погорело при первой же грозе, не экономьте на этом элементе защиты.
ну и также понадобятся в щитке модульные розетки и клеммные разъемы
Видеорегистратор, ИБП удобнее всего подключать через вилку с розеткой. Учтите, что все эти материалы должны быть совместимы между собой. Простое IP оборудование не подойдет к аналоговому и наоборот.
Подобрать себе готовые комплекты видеонаблюдения, или отдельные комплектующие – камеры, видеорегистраторы, кабели, коннекторы, плюс ознакомиться с текущими ценами на сегодняшний день можно здесь.
Особенности систем слежения
Чаще всего для частных домов организуют системы уличного или наружного видеонаблюдения. Их можно объединять с внутренними комплексами слежения при их наличии либо сделать полностью независимыми, в этом случае им понадобится отдельный монитор и видеорегистратор. В состав таких систем входит определенное количество камер, устройство для хранения и записи данных, оборудование для электропитания и экран, на который будет выводиться изображение.
Системы наблюдения беспроводного типа работают при помощи технологий с применением Wi-Fi, 3G или GSM. Их оснащение включает камеры в необходимом количестве, приемник сигнала, видеорегистратор, пульт управления, а также набор роутеров и маршрутизаторов. В процессе работы регистраторы передают сигналы и изображения с видеокамер напрямую либо через приемник в Интернет или на телефон. У систем такого типа много преимуществ, включая независимость от внешних источников, удаленное управление, возможность просматривать информацию с мобильных устройств и многое другое.
Комплект системы видеонаблюдения
Набор состоит из ряда совместимых устройств, которые обеспечивают контроль территории. После проведения монтажных работ такой комплект оборудования может полноценно работать. По месту применения их разделяют на такие группы:
- офисные;
- домашние;
- уличные;
- специальные;
- комбинированные.
К преимуществам комплектов для дачного видеонаблюдения относят:
- полную совместимость устройств;
- возможность выбора различных устройств, покрывающих потребности владельца;
- выгодная стоимость;
- легкий монтаж и настройку оборудования.
Простой способ монтажа не требует специального оборудования или привлечения специалистов. В комплект поставки входит инструкция по эксплуатации и установке аппаратуры. С помощью приложенных схем владелец сможет запросто подключить все устройства.
Набор для видеонаблюдения в частном доме входят такие элементы:
- видеорегистратор и жесткий диск для записи информации;
- набор камер слежения;
- набор кабелей;
- набор блоков питания.
К любому набору системы слежения прилагается набор проводов, метизов и креплений. С их помощью возможно быстро выполнить монтаж и подключение системы видеонаблюдения своими руками.
Что нужно знать в видеорегистраторе и жестком диске
Видеорегистратор может использоваться как локально, так и удаленно. При выборе удаленного наблюдения видеорегистратором выступает сторонний компьютер, ноутбук или мобильное устройство. Запись регулируется с помощью сети Интернет. Однако не рекомендовано использовать такие способы подключения, потому как все указанные устройства имеют достаточно большую мощность. Лучше приобрести специализированную аппаратуру, рассчитанную на регулирование системы домашнего видеонаблюдения.
Количество каналов в таком видеорегистраторе должно быть равным количеству камер, подключенных к системе наблюдения
Изображения, передаваемые камерами, можно просматривать в режиме онлайн, а можно производить запись. Для осуществления записи требуется жесткий диск. Для более долгой постоянной работы необходимо выбирать диск с большой емкостью. При наличии в системе наблюдения более двух камер емкость жесткого диска должна быть выше 1 Терабайта.

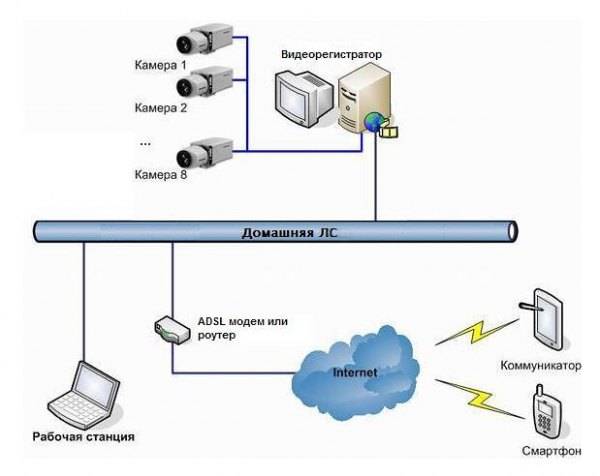

Настройка роутера для удаленного видеонаблюдения
В идеале для хорошей работы системы наблюдения в условиях удаленного регулирования должно быть подключение через оптоволоконный Интернет. Но подобные технологии используются только на городской территории. В иных местностях потребуется использование роутера с поддержкой 3G и 4G.
Роутер должен быть совместим с настройками мобильных операторов
При отсутствии совместимости с оператором могут быть нарушения в передаче сигнала
При этом также важно учитывать скорость трафика модема. При подключении нескольких камер скорость должна быть не менее 0,4 Мб в секунду
Чем больше скорость исходящего трафика, тем лучше.
Расчет затрат
- Видеокамера аналоговая уличная – цена от 2000 рублей.
- Регистратор аналоговый для четырех линий видео и аудио – цена от 4200 рублей.
- Видеокамера цифровая уличная – цена от 3300 рублей.
- Регистратор цифровой четырехканальный – от 2700 рублей.
- Кабель для систем видеонаблюдения – от 15р/м.
- Кабель «витая пара» – от 30 р/м.
При отсутствии в аналоговой системе регистраторов, ее стоимость удешевляется, но и пользователь лишается возможности сохранять информацию. К перечисленному цифровому оборудованию, в зависимости от сложности сети, может понадобиться добавление сетевых устройств и аксессуаров, а также специализированного ПО.
Выбор оборудования
На этапе выбора оборудования необходимо обратить внимание на определенные технические характеристики устройств. Это позволит приобрести оптимальный вариант системы
Например, если вам нужны видеокамеры для видеонаблюдения с датчиком движения на дачу, то требованиями к такому комплексу будут существенно ниже, чем если вы хотите организовать систему охраны банковского сейфа.
Место установки камер
Выбирая конкретную модель камеры для дачи, необходимо исходить из планируемого места размещения. Для улицы подойдут устройства с повышенными защитными характеристиками, а для внутреннего использования подойдет стандартная камера слежения.
Чувствительность
Эту характеристику относят в главным показателям камеры. От светочувствительности матрицы и инфракрасной подсветки напрямую зависит качество передаваемой картинки, снятой при плохом освещении. Оснащенность ИК подсветкой позволяет снимать видео в условиях кромешной темноты. Продвинутые модели камер имеют функцию перехода с дневной съемки на ночной режим. Это указывает на наличие монохромного формата картинки наименьшим количеством шумов.
Разрешение
Этот параметр позволяет детализировать переданное изображение. Камеры с высоким разрешением позволяют различать лица людей, номера машин, а также многие мелкие детали картинки. Новые модели цифровых устройств слежения снимают видео в формате HD и Full-HD, которые обеспечивают высокое качество переданного изображения.
Угол обзора
В случае необходимости наблюдения за большой территорией следует отдавать предпочтение камерам с большим углом обзора и минимальным фокусным расстоянием.
А для локального наблюдения выбирают устройства с большим фокусным расстоянием, что позволит отрегулировать угол обзора.
Кабель
В случае использования аналоговых устройств слежения принято выполнять подключение с помощью коаксиального кабеля. Его главным достоинством называют отражающее покрытие, которое минимизирует затухание сигнала, а также препятствует созданию помех в момент передачи изображения.
Для подключения цифрового оборудования к телевизору применяют витую пару.
Видеорегистратор
Для организации беспрерывной записи используют регистратор и диск для сохранения данных. Следует обратить на количество каналов устройства регистрации изображения, от которого зависит количество подключаемых камер. Для сохранения информации можно приобрести любой совместимый носитель.
Выбор системы
Большинство хозяев посещают свои дачи лишь периодически, а в остальное время они остаются без присмотра. Желательно, чтобы при выборе системы учитывалась возможность архивации данных, а при необходимости – удаленный доступ онлайн и GSM сигнализация.
Задача как организовать видеоконтроль может решаться разными способами. Первый из них заключается в периодическом контроле и анализе полученной информации. Хозяева, приезжая на дачу, просматривают события, зафиксированные в их отсутствие. Данный вариант, основанный на пассивном наблюдении, не позволяет оперативно отреагировать на противоправные действия. Тем не менее, они оказываются зафиксированными и могут послужить доказательствами нарушений со стороны посторонних лиц. Поэтому часто используются и в офисе. Для периодического контроля потребуются видеокамеры и регистратор, соответствующих моделей. Кроме того, нужно будет правильно рассчитать блок питания. В данном случае рекомендуется использовать аналоговые камеры наблюдения, которые считаются недорогими и надежными, известные как бюджетные устройства.
Второй способ установки видеонаблюдения на даче предусматривает возможность получения удаленных данных и контроля над всеми событиями, происходящими на даче в отсутствие хозяев, причем не только на территории, но и внутри дома. Такое дачное оборудование дает возможность оперативно реагировать на любые негативные явления и принимать экстренные меры.
В этом случае система видеонаблюдения должна обладать функцией определения нештатной ситуации и доставки сообщения о ней заранее выбранным способом. Кроме видеокамер, в систему безопасности включены датчики движения и охранной сигнализации с соответствующими тревожными выходами.
Для того чтобы смонтировать на даче видеонаблюдение через интернет используются разные технологии, в зависимости от конкретных условий того или иного объекта. Для того чтобы выбрать наиболее подходящий вариант, их следует рассмотреть более подробно.
Частые ошибки в организации видеонаблюдения
Подключая систему видеонаблюдения для своего дома впервые, как правило, ошибок избежать очень сложно. Но стоит попытаться это сделать.
Ниже мы расскажем о самых распространенных ошибках, которые допускают владельцы частных домов:
Неверные расчеты. Это самая распространенная ошибка, которую допускают почти все, кто сталкивается с монтажом видеонаблюдения впервые. Для того чтобы ее избежать нужно правильно измерить расстояние от камер до регистратора, и исходя из этого выбрать тип кабеля. Только правильные расчеты гарантируют качественное изображение и высокую скорость передачи данных.
Нехватка питания. Выбор источника питания оказывает существенное влияние на бесперебойную работу записывающих устройств. Особенно это сказывается на их работе в ночное время суток
А если в систему включен видеорегистратор без функции РоЕ, питанию камер стоит уделить особенное внимание.
Способ хранения информации. Здесь все просто, чем больше и дольше вы хотите хранить информацию, тем большего объема жесткий диск потребуется
Современные устройства имеют большой объем. Например, диски емкостью 3000 ГБ позволяют хранить видеоматериалы, отснятые за 10-45 дней.
Все эти факторы имеют важное значение при самостоятельном обустройстве системы видеонаблюдения. Еще одна распространенная ошибка – неправильный монтаж проводки
При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода
Еще одна распространенная ошибка – неправильный монтаж проводки. При самостоятельной организации наружного наблюдения, стоит запомнить, что желательно избегать перегибов коаксиального кабеля, т.к. это чревато обрывом провода
Неправильный выбор составляющих системы и ошибочный расчет их количества не смогут гарантировать высокое качество проделанной работы.
О том, как обустроить частную собственность всеми видами устройств слежения, контроля и управления оборудованием, вы узнаете из следующей статьи, посвященной оснащению дома интеллектуальными техническими системами.
Настройка
В системе, состоящей из одной точки наблюдения, но при использовании для подключения кабеля Ethernet, необходимо самостоятельно оконцевать его штекером типа «тюльпан». Данные типы штекеров не предназначены для соединения с «витой парой» и поэтому производство готовых соединительных проводов не производится. Следует паяльником отпаять штекер от заводского провода и сделать спайку с Ethernet.
Подключение выполняется через соответствующий интерфейс на задней панели телевизора или к выводам видеокарты. Дальнейшая настройка не требуется, поскольку видео сразу появится на экране. Подключение коммутатора с несколькими видеоустройствами, осуществляется через любой из интерфейсов, предусмотренных производителем. При подключении к компьютеру может потребоваться дополнительная настройка программного обеспечения.
Монтаж видеонаблюдения
Итак, когда у вас все компоненты видеонаблюдения будут приобретены для готовки , вставляем жесткий диск в видеорегистратор. Как это сделать я вам не буду показывать, у каждого регистратора свой порядок монтажа и он описан в документации к нему. Ничего сложного там нет. Покажу только, как выглядит сам видеорегистратор NOVICAM F2+
Особенности модели
- Компактный размер (ширина 20 см)
- Поддержка SATA HDD 3.5″ до 2 Тб. Рекомендуется устанавливать жесткие диски Seagate серии Green
- Одновременно: живое видео, запись, воспроизведение, сеть, архивирование, меню
- Выбор качества записи для каждого канала D1 (704×576) / HD1 (704×288) / CIF (352×288)
- Запись всех каналов в реальном времени с разрешением D1
- Удаленный просмотр через интернет в реальном времени и максимальном качестве (Windows 7 / Windows 8 / XP / Vista)
- Просмотр с мобильных устройств (iPhone, iPad, Android)
- Графический интерфейс пользователя
- USB мышь и ИК-пульт в комплекте
Теперь, чтобы сделать видеонаблюдение своими руками, я коротко распишу монтаж системы видеонаблюдения по шагам (применительно к квартире, дому, даче). Прошу меня строго не судить, так как я самоучка и все делал сам без чьей либо помощи. Вначале покажу вам общую схему моего видеонаблюдения (картинки кликабельны):
Итак, теперь собственно по шагам:
Монтируем камеры видеонаблюдения на своих местах. У меня одна аналоговая камера смонтирована на потолке внутри дома. Вторая аналоговая и IP-камера – во дворе дома
Монтируем кабель КВК от места установки камер до предполагаемого места установки видеорегистратора. Имеем ввиду, что аналоговые камеры подключаются через кабель КВК, IP-камеры – через кабель UTP “витая пара”. Поэтому кабель “UTP” необходимо крепить от места установки IP-камеры до вашего роутера. У меня кабель уложен “по народному”, поэтому я его практически нигде не крепил
Зачищаем концы кабеля КВК и обжимаем его разъемами. У нас по одному кабелю передается видеосигнал от камеры и питание к нему. Поэтому нужно еще подключить питание к этому кабелю от блока питания 12В.
Подключаем один конец кабеля КВК вместе с питанием к аналоговой камере
Конец кабеля “UTP” в разъем IP-камеры, второй конец – в блок питания для IP-камеры (POE-инжектор), а от блока питания уже кабелем в свободный разъем роутера
Видеорегистратор устанавливаете в удобное и желательно скрытое от посторонних глаз место.
- Подключаете к нему наш смонтированный кабель КВК от аналоговых камер (от каждого кабеля в отдельное гнездо).
- К кабелю КВК подключаете питание от блока питания 12В.
- Подключаете в разъем RJ-45 видеорегистратора предварительно “обжатый” кабель “UTP” (второй его конец вставляете в свободный порт роутера).
- Если хотите смотреть картинку с камер на вашем телевизоре, то подключаете композитный кабель до телевизора (можно через кабель HDMI, но у меня почему то этот способ не заработал)
- Подключаете к регистратору питание от его блока питания.
Ну, вот половина работы можно сказать проделали. Далее нам нужно все настроить правильно.
Оборудование для системы видеонаблюдения
Как правило, система видеонаблюдения для частного дома состоит из нескольких функциональных элементов: камеры, видеорегистратор, жесткий диск, необходимые кабели для соединения камер и видеорегистратора в одну систему. Так же необходимым атрибутом системы является монитор для просмотра изображения с камер, либо компьютер с подключенной платой видеозахвата. Для комфортного просмотра изображения с нескольких камер желательно использовать монитор с хорошей диагональю экрана.
Необходимое оборудование для создания системы видеонаблюдения
Камеры. Для обеспечения наблюдения за большой территорией потребуется и большое количество наружных камер, которые защищены специальным пыле-, влагонепроницаемым корпусом. Для внутренних камер защитного корпуса не требуется. Обычно для слежения за всем периметром участка хватает 8-16 видеокамер. Камеры видеонаблюдения для частного дома лучше выбирать межу IP и аналоговыми AHD, с высоким разрешением, так как картинку они дают более четкую и детальную по сравнению со старыми аналоговыми. Дешевые устаревшие аналоговые системы будут выдавать размытую, туманную картинку, когда как IP и AHD камеры способны выдавать четкое изображение как днем, так и ночью при наличии ИК подсветки.
На камерах подробно мы останавливаться не будем, так как у нас на сайте есть отдельная статья о том, на что обратить внимание при выборе камер для видеонаблюдения
Коаксиальный кабель с проводом питания
Кабель. При выборе кабеля для подключения аналоговых камер обычно отдают предпочтение коаксиальному кабелю, т. к. он способен осуществлять передачу видеосигнала с наименьшими потерями. Но при этом возникает необходимость прокладки отдельных коммуникаций для питания. Впрочем, это решается при помощи комбинированного кабеля, который состоит из коаксиального, и дополнительного провода для осуществления питания. При подключении IP камер используется UTP кабель, аналогичный тому, по которому ваш компьютер подключен к сети интернет.
Блоки питания. Оборудование для систем видеонаблюдения обеспечивается питанием при помощи специальных блоков, которые идут в комплекте, один блок питания (12V) может обеспечивать электричеством до 4 камер. При установке большего количества камер возникает необходимость в использовании нескольких БП.
В случае наружной установки камер, необходимо позаботиться о дополнительной защите от атмосферных воздействий самого БП, поместив его в герметичный кожух (наружные камеры, как правило, уже имеют защитный корпус).
Видеорегистратор. Для подключения большого количества камер потребуется многоканальный видеорегистратор – при покупке обязательно уточняйте у продавца, какое количество камер можно подключить к приобретаемой модели.
Жесткий диск. Так же при выборе оборудования для видеонаблюдения обязательно необходимо приобрести жесткий диск для временного хранения информации с камер. Выбирайте диск с запасом, скажем 1 Тб памяти должно хватить с лихвой для записи от 2 недель до 1 месяца непрерывного видео с 2-4 камер. Перед тем, как установить диск в систему, проверьте его в обязательном порядке на битые и переназначенные сектора, подключив к компьютеру.
Существуют готовые комплекты видеонаблюдения для дома и дачи, которые избавляют вас от необходимости выбора всех частей системы по отдельности. О них вы можете узнать из этой статьи на нашем сайте.
