Основные этапы монтажа
Окончательное закрепление деталей
Чтобы правильно осуществить все работы, нужно сначала тщательно просчитать размеры, массу створок, чтобы трубы выдержали ворота. После всех расчетов, выполняется установка опорных столбов. Этот этап является одним из важнейших. От него зависит, насколько надежными будут ворота. Для опор применяют швеллеры или двутавровые балки. На них и будут привариваться ворота.
В какой последовательности нужно выполнять сварочные работы? Если петли выбраны прямые, то лучше сначала приварить ту часть, которая будет закреплена на самих воротах, пока они уложены еще на земле. Затем ставят полотна с зазорами возле столбов, прихватывают низ петель к столбам. Затем одевают их на приваренные нижние части петель и на весу пытаются открыть створку.
Если створки открываются хорошо, делают еще пару прихваток на петлях. После этого ворота закрывают и подставляют что-то под них, чтобы в процессе приваривания петель створки не провисли. Шов сварки кладется снизу вверх. Дают петлям остыть, после чего открывают створки, снова кладут под них подставки и приваривают петли с внешней стороны опять снизу вверх. После приваривания петель швы зачищают с помощью болгарки.
Столбы для калитки
Калитка на столбах
По такой же технологии можно устанавливать столбы для ворот и калитки – с той разницей, что столбы тут можно брать более тонкие, достаточно ставить круглые диаметром 50 мм или квадратные шириной 50 мм, толщина стенки – 3 мм.
Меньшую толщину стенки брать нежелательно – к тонкому металлу будет сложно приваривать петли, да и на долговечности ворот это скажется.
Учитывая, что для прохода человека вполне достаточно высоты 2,5 метра, столбы можно без всякой опаски связать между собой на высоте 2,5 метра, приварив поперечину.
Вторая связка – внизу, где вход. Её желательно забетонировать, чтобы она не ржавела. Стандартная ширина калитки – 90-120 см. В такой проход свободно можно пройти и в зимней одежде, и с детской коляской, и даже завезти тачку с землёй.
Как бетонировать столбы для ворот — на видео:
Шаг 1. Подготовка бетонного основания
Масса полотна «среднестатистических» откатных ворот, устанавливаемых на частной территории, может достигать полутонны. При открытии-закрытии конструкции всем весом воздействуют на закладную, по которой перемещаются ролики. Кроме того, к существенным нагрузкам стоит отнести и вес несущих консольных балок или рельс. С учетом этого, прежде чем устанавливать фундамент, необходимо подготовить надежную закладную деталь, а заодно — провести кабель-каналы под прокладку проводов автоматики.
Начнем с расчета уровня бетонного основания фундамента. Он зависит от уровня асфальта, плитки или любого другого покрытия в проезде. Расстояние между нижним краем воротного полотна и покрытием проезда должно быть не менее 5 см.
Определив уровень бетонного основания, приступаем к копке ямы, в которую будет устанавливаться закладная или опорная рама, а затем — бетонироваться. Специалисты советуют заглублять фундамент не менее чем на 1,3 м
При этом важно учитывать климат в регионе, в частности, насколько сильно грунт может промерзать зимой.
Выкопав яму, важно предусмотреть в ней специальную подушку из песка и гравия, которая защитит фундамент от разрушения из-за возможного проседания почвы или движения грунтовых вод. Подушки толщиной 30-40 см будет вполне достаточно.. Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см
А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.
Что касается ширины котлована под фундамент, как правило, она составляет 40-45 см. А чтобы рассчитать необходимую длину бетонного основания, проще всего вычесть из длины ворот длину проема. Например, чтобы сделать фундамент под откатные ворота длиной 4 метра, понадобится свободная площадка около 2 метров в длину.
Завершающий этап при подготовке ямы для закладной — установка опалубки и заведение кабель-каналов. Для лучшего понимания предлагаем изучить следующий рисунок:
Схема фундамента для откатных ворот
Специалисты рекомендуют заниматься подведением кабеля к месту монтажа автоматики заблаговременно. В первую очередь нужно подобрать местоположение всех элементов приводной системы и устройств безопасности, например, фотоэлементов, сигнальной лампы, пр. Затем — определить схему, в соответствии с которой будет выполняться подсоединение электропривода. И, наконец, проложить к месту установки привода кабель с соблюдением следующих правил:
- Для прокладки электрического кабеля в грунте и фундаменте должна использоваться металлическая труба диаметром не менее 30 мм. Внутрь трубы закладывается стальная проволока для проводки электрических кабелей в процессе установки ворот.
- Конфигурация трубы, места изгиба и сварные швы не должны мешать свободному прохождению кабелей.
- Труба должна размещаться на глубине не менее 300 мм. Конец трубы может выступать над поверхностью земли не более чем на 50 мм.
Как сделать распашные ворота своими руками
Постройте порядок действий:
- фундамент и столбы;
- каркасные работы;
- обшивка.
Подробнее о каждом шаге рассмотрим ниже.
Алгоритм монтажа опорных столбов из труб:
Изготовление
Теперь можно приступить к изготовлению рамы для распашных ворот. Для этого подготовьте площадку, на которой будете работать. Вам предстоит следовать следующей инструкции:
Алгоритм установки распашных ворот своими руками не столь сложный как может показаться на первый взгляд, придерживайтесь приведенных инструкций и у вас непременно все получиться.
На следующем этапе стоит задуматься, чем обшить распашные ворота. В этом случае лучшим выбором будет профнастил. Зашивку полотна выполняйте с соблюдением следующих рекомендаций:
После того как вы закончите обшивку рамы, готовые створки можно навешивать на петли на опорных столбах. В таком виде ворота вполне можно эксплуатировать, но при желании можно их усовершенствовать, добавив автоматическую систему открытия створок.
Типы бетонирования и заливки столбов
Существует несколько типов бетонирования столбов, которые применяются на различных грунтах и для разных типов ворот и заборов:
Сухое
Подходит для монтажа легковесных ворот. Не применяется на легких, влажных и пучинистых грунтах. Особенностью является простота и скорость выполнения работы. За один день можно установить несколько опор, даже работая в одиночку. Порядок изготовления будет следующий:
- Посредством бура в почве проделывается отверстие заданной глубины.
- Опора обматывается или промазывается гидроизоляцией и вставляется в яму.
- После установки столба по уровню, яма засыпается смесью песка, щебня и цемента, после чего проливается водой и трамбуется.
Частичное
Применяется на плотном грунте, если грунтовые воды залегают далеко от поверхности почвы. Не используется для монтажа тяжелых конструкций. Порядок изготовления:
- Выкапывается или пробуривается яма.
- На дно ямы устанавливается опора. Как вариант, она может дополнительно вбиваться в дно для лучшей устойчивости.
- Опора крепится распорками.
- Яма частично заливается бетоном, который армируется проволокой.
- После застывания бетона яма заполняется до верха песком и щебнем.
Есть и другой вариант изготовления:
- После установки опоры в яму, нижняя часть ямы засыпается смесью щебня и песка, трамбуется.
- Выполняется заливка бетона до самого верха.
Точечное или полное
Такое бетонирование столбов для ворот является наиболее надежным. Используется на любых грунтах, при установке очень тяжелых конструкций. Отличается долговечностью и устойчивостью к внешним воздействиям. Для данного типа бетонирования потребуется приложить много усилий. Выполняется в такой последовательности:
- Бурится или выкапывается яма требуемой глубины, ниже уровня зимнего промерзания грунта.
- На дно засыпается подушка из песка толщиной 20-30 см.
- Опора промазывается жидкой гидроизоляцией, либо по сторонам ямы формируется стакан из рубероида.
- Опора вставляется в яму, выставляется строго вертикально и заливается до верха бетонным раствором. Раствор, по мере заливки, армируется металлической проволокой.
- После того, как раствор полностью застынет, опора готова к эксплуатации.
Как залить столбы полным способом
Ленточное
Если не планируется установка очень тяжелых створок, часто опоры крепят на ленточном фундаменте:
- Прокапывается траншея глубиной около 50 см.
- В отмеченных местах в дно траншеи вбиваются или устанавливаются столбы, фиксируются распорками.
- Траншея заполняется бетонным раствором.
- После застывания бетона на опоры навешиваются створки ворот.
Такой способ бетонирования не используется при наличии пучинистого или подвижного грунта.
Ленточный фундамент — делаем опалубку
Готовый ленточный фундамент
Выбор подходящего фундамента
Когда ворота не превышают 2-х метров по высоте, а их масса не более 150-180 кг, то есть шанс обойтись отдельными опорами под стойки. В случае устройства массивных и к тому же высоких створок, а также с шириной более 2 м каждая, необходимо делать ленточный фундамент на весь пролет въезда в поместье.
Стойки под весом створок работают на изгиб и опрокидывание, поэтому глубина заложения опор не может быть мелкой. Следует учитывать глубину промерзания земли в данном климатическом районе, а также вид грунта.
Выбирая виды основания под стойки ворот следует учитывать, из чего изготовлены сами створки: решетчатая конструкция не так «парусит», как сплошное ограждение. В случае, когда преобладающие ветра дуют перпендикулярно плоскости ворот, то парусность будет сильной, что требует более мощного фундамента.
Какие столбы для забора выбирать?
Главными критериями в выборе служат не только внешние характеристики, но и технические, а также способы монтажа, которые включают дополнительные элементы.
- Из дерева — недолговечные. Прослужат в среднем 10 лет. Если останавливаетесь на таком варианте, обработайте опоры антисептическими препаратами или раствором медного купороса. Это продлит срок службы.
- Асбоцементные столбы характеризуются практичностью, простотой монтажа, доступной ценой. Подойдут для дачных участков или хозяйственной территории. Недостатком является пустота трубы. При дождях вода скапливается внутри, и во время мороза труба может лопнуть. Лаги к основанию крепятся тяжело.
- Столбы из металла – наиболее практичны и популярны. Плюсы: простота установки, надежность, можно использовать для всех типов заборов, имеют длительный срок эксплуатации.
- Из бетона. Готовые изделия дорогие, нередко изготавливаются самостоятельно, так как это не требует больших капиталовложений. Используются часто, но требуют навыков, чтобы вылить конструкцию качественно с первого раза.
- Столбы из кирпича – лучший декоративный материал. Стоят дорого, работать с ними тяжело. Требуется укладка фундаментной основы, нужна взаимная перевязка, декоративная обработка и профилактические методы, но вид имеют привлекательный.
Инструкция по бетонированию опор
Данная технология предусматривает полную либо частичную заливку столбиков бетонной смесью марки М100 в сухом грунте и М150, когда земля влажная. Чтобы посчитать количество материалов, требуемых для бетонирования, воспользуйтесь данными из таблицы, где указаны их объёмы для приготовления разных марок раствора.
Таблица расчёта бетона, цемента и прочих ингредиентов бетонной смеси
| Тип грунта | Марка бетона | Портландцемент М400, ведро | Песок, ведро | Щебень фракции 20—40 мм, ведро |
| Сухой | М100 | 1 | 4 | 6 |
| Влажный | М150 | 1 | 3,3 | 5 |
Зная число ямок под опоры и их глубину, несложно подсчитать общий расход стройматериалов. При полном бетонировании в скважину глубиной 1 м помещается не более 4 стандартных вёдер бетона. Дополнительно приготовьте такие материалы:
- рубероид или полиэтиленовую плёнку, чтобы отгородить бетонную смесь от земли;
- песок для подсыпки на дно скважины;
- куски арматуры или уголков для анкеровки.
Стройматериалы для бетонирования столбов
Набор инструментов используется такой же, как при забивке, только вместо кувалды вам понадобится бетономешалка. В крайнем случае можно обойтись без неё и готовить смесь на листе металла с помощью совковой лопаты. Чтобы выполнить фиксацию и анкеровку металлических столбиков, надо приготовить сварочный аппарат.
Как бетонировать: технология заливки по шагам
Первый этап работ, состоящий из разметки и копки ям, производится по вышеописанной технологии. Полное бетонирование столбов выполняется в такой последовательности:
- Уплотните дно ямы, подсыпьте его песком и утрамбуйте ещё раз.
- Установите опору и выровняйте по вертикали в двух плоскостях, пользуясь строительным уровнем.
- Зафиксируйте трубу в проектном положении, приварив к ней обрезки уголков таким образом, чтобы их концы упирались в почву. Если столбики деревянные, то прибейте к ним планки или просто заклиньте крупными камнями.
- Дно скважины и земляные стенки укройте рубероидом или плёнкой. Цель — не дать вытечь молочку из бетона, отчего прочность последнего снижается.
- Приготовьте бетонную смесь и уложите её в яму со стойкой. В процессе заливки наблюдайте, чтобы она не отклонилась от вертикали, была ровной.
Полное бетонирование стойки
Корректировка вертикали после бетонирования
Полное застывание бетонной смеси происходит через 3 недели. До тех пор не допускается вести работы, могущие нагрузить столбики. Максимум, что вы можете сделать, — почистить их и покрасить.
О частичном бетонировании: на какую глубину закапывать и какое расстояние между столбиками
Если почва на вашем участке сухая и не сыпучая, то расходовать материалы на полноценную заливку бессмысленно. Достаточно сделать для каждого столбика бетонный воротник по такой технологии:
- Выкопайте яму на половину от расчётной глубины, но сделайте её на 20—25 см шире сечения стойки.
- Возьмите готовую опору и забейте её посередине дна ямы на необходимую глубину. Почву вокруг трубы уплотните и подсыпьте песком.
- Выполните анкеровку и опалубку из рубероида, как это описано в предыдущем разделе.
- Заполните скважину бетонной смесью.
Так силы морозного пучения действуют на заборные столбы
Способ удобен тем, что наполовину забитую в землю стойку проще выверить по вертикали и зафиксировать в таком положении. Но подобная технология, как и полное бетонирование, неприменима в пучинистых грунтах. При сильных морозах почва вытолкнет наружу всю конструкцию. Чтобы этого не произошло, воспользуйтесь следующей инструкцией:
- Точно узнайте, какова глубина промерзания земли в вашей местности. Просчитайте общую высоту опор по такой формуле: надземная часть + глубина промерзания + 0,5 м.
- Подготовьте смесь щебня с песком для замены пучинистого грунта вокруг столбика.
- Просверлите скважину, чтобы бур ушёл на 0,6—0,7 м ниже границы замораживаемой почвы. Сделайте подсыпку 10 см из песка и утрамбуйте его.
- Установите опору и закрепите в вертикальном положении.
- Заполните яму бетоном на высоту 0,5 м.
- После схватывания монолита засыпьте скважину доверху смесью песка и щебня.
Бетон заливается не выше границы промерзания, а дальше засыпается щебень
Когда насыщаемый влагой грунт заменён на щебёнку, а бетонный монолит располагается ниже границы промерзания, силы морозного пучения не смогут вытолкнуть вашу опору из земли.
Как правильно бетонируются столбы — видео
Как вы могли убедиться, технология установки заборных столбов не содержит особых сложностей. Также не требуется специального оборудования для выполнения работ, но при наличии бетономешалки или гидромолота дело пойдёт гораздо быстрее. Строить ограждение лучше с помощником, поскольку большинство операций производить в одиночку неудобно.
Плюсы и минусы распашных ворот:
Распашные ворота не единственный вариант воротной конструкции, зато самый дешевый в изготовлении, поскольку не требует дополнительной фурнитуры, цена которой «стартует» от 2500 грн. (для откатного типа конструкции).
Плюсы:
- Простая конструкция.
- Можно изготовить самостоятельно в домашних условиях.
- Самый дешевый вариант по сравнению с другими типами.
Минусы:
Самостоятельное изготовление таких ворот процесс доступный каждому, а экономия денег на услугах монтажников реально ощутима.
Можно приблизительно посчитать, во сколько обойдется стоимость распашных створок при собственноручном их изготовлении.
Возьмем створку шириной 3 м и высотой 2 м, то есть площадь ее составит 6 м2. Вам понадобятся такие материалы:
- труба прямоугольная 60х30 мм – 28 кг;
- труба прямоугольная 30х20 мм – 18 кг;
- профнастил окрашенный – 6 м2.
В среднем цена металла на рынке составляет 20 000 грн за тонну, а профнастила – 110 грн/м2.
Рассчитаем стоимость необходимых материалов:
- труба прямоугольная 60х30 мм: 0,028 т*20000 грн = 560 грн;
- труба прямоугольная 30х20 мм: 0,018 т*20000 грн = 360 грн;
- профнастил окрашенный: 6 м2*110 грн = 660 грн.
Сумма: 560 грн + 360 грн + 660 грн = 1580 грн.
Две створки: 1580 грн*2 = 3160 грн.
Стоимость приблизительная, и не учитывает приобретение краски, грунтовки, электродов, саморезов. Все это обойдется Вам для двух створок не дороже 1000 гривен, поэтому общая стоимость изготовления двух створок не превысит 4160 гривен.
Для сравнения заказ ворот у наемного специалиста составит приблизительно 10-12 тысяч гривен. Экономия денег очевидна. На сэкономленные деньги можно купить автоматику.
Вероятные проблемы и способы их решения
Чаще всего проблемы, которые появляются во время укладки опор для забора – скручивание, а также разница в линейных размерах. Это обычно происходит по причине недостаточного контроля.
Во время укладки столбов зачастую верхние ряды получаются намного шире, чем ряды, уложенные снизу. Это может происходить постепенно, добавляется примерно 1 мм или же меньше, но практически во всех рядах.
Варианты кладки опор без закладных для ворот или калитки на анкерах
Вследствие этого на высоте двух метров ширина опоры забора значительно увеличивается в размерах. Потому самое главное – это соблюдать правильность укладки всех рядов кирпича.
Производить контроль размеров опоры для забора или калитки одним лишь уровнем недостаточно. Как правило, применяется бытовой инструмент, у которого довольно высокая погрешность. Если уровень по длине 45–50 см, то даже небольшие отклонения невозможно увидеть.
Поэтому дополнительно необходимо использовать рулетку, выполняя примерку каждого ряда. Чтобы не тратить время на контроль укладки рядов, можно изготовить по размеру кирпичной опоры шаблон. С помощью него нужно проверять отклонения в каждом ряду.
Схема устройства столба для забора из кирпича с закладными деталями
У начинающих мастеров кладка опор своими руками часто приводит к еще одной проблеме: грани опоры начинают смещаться, так столб скручивается по оси. Это создает множество проблем, поскольку к таким столбам сложно пристроить входную конструкцию. Потому во время кладки рядов необходимо четко контролировать углы.
Упростить задачу можно двумя уголками, которые прикручиваются к противоположным граням. Их временно закрепляют к нижним рядам, после чего используют для ориентира, укладывая кирпичи строго по уголку.
На фото изображена закладная деталь для установки ворот и калитки.
Закладная для крепления входной группы
Установка столбов
Столбы (а это могут быть железобетонные сборные стойки или сваренные в «коробочку» 2 горячекатаных швеллера) устанавливают по центру предназначенных для них углублений в днище.
Необходимо убедиться, что опоры погружены до земляного основания, пройдя полную толщу подсыпки
Столбы важно установить строго вертикально, для чего контролируют положение конструкции отвесом, а лучше — «уровнем»
Стойки необходимо зафиксировать в правильно выверенном положении, для чего готовят небольшое количество бетонной смеси (достаточно столб на 10-12 см внизу залить бетоном).
Пока смесь не застыла, еще раз проверяют вертикальность каждой стойки, после чего на уровне верха армокаркаса закрепляют положение посредством деревянных клиньев, кирпичей и т.п.
Через пару часов идеально выставленные и закрепленные внизу бетоном столбы готовы к процедуре заливки всего массива.
В случае, если на стойках планируется установить светильники, камеры видеонаблюдения, или если ворота открываются специальными механизмами с электроприводом, то необходимо до бетонирования заложить и закрепить в нужном положении требующиеся элементы:
- Гофрорукава;
- Гильзы из стальных труб;
- Закладные детали.
Закладные детали, предназначенные для приварки корпуса механизма открывания, чаще всего выполняются в виде пластины. Чтобы обеспечить сцепление с бетоном, к пластинам приваривают отогнутые стержни, а еще надежнее прикрепить эти «усики» к стержням арматурного каркаса.
Установка створок
В подавляющем большинстве случаев петли на створки и трубы приваривают еще в процессе изготовления ворот, перед тем как установить металлические ворота. Но, не стоит забывать о том, что трубы устанавливаются в котлован, и иногда очень сложно отрегулировать расположение петель на всех трубах в одной горизонтальной плоскости.
Поэтому многие могут приваривать их уже после установки труб. Разумеется, что делать это нужно, предварительно измерив расположение петель на створках, чтобы они соответствовали друг другу. Так как металлические створки весят достаточно прилично, поэтому нужно использовать специальные петли на подшипниках. Поднимать створки нужно втроем или вчетвером. Когда они будут установлены, нужно проверить, как все функционирует, не провисают ли они.
Перед тем как повесить створки на трубы или столбы, петли нужно обильно смазать маслом или солидолом.
Осталось только очистить металл от грязи и ржавчины, нанести грунтовку и покрасить ворота.
Особенности заборов из кирпича
Кирпичные заборы весьма популярны в современном строительстве. Это объясняется соотношением приемлемой цены, отличных эксплуатационных качеств и высокой долговечности такого сооружения. Затратив деньги на строительство один раз, можно забыть о проблемах, связанных с ремонтом ограды, на долгие годы.
Гладкая поверхность кирпичных опор долгие годы сохраняет декоративный вид, не нуждаясь в окрашивании или отделочных работах. При необходимости кирпичи не сложно отмыть от загрязнений струей воды под напором.
Однако есть у кирпичных опор и обратная сторона. К их гладкой поверхности практически невозможно прикрепить воротное полотно. Поэтому порой при сооружении ворот в кирпичном заборе малоопытные строители сталкиваются с необходимостью перекладывать опоры заново, чтобы добавить забытые закладные элементы. Такая переделка – трудоемкий процесс. Чтобы ее избежать, разберемся, как устроены правильные опоры для ворот из кирпича.
Читайте цикл статей ворота:Ворота: разновидности, установка откатных воротОткатные ворота своими руками
Раствор и кирпич для столбиков
Раствор делают цементно-песчаный с пропорцией 1:5 (или 1:6). Песок лучше брать мелкой фракции, цемент высокой марки — не ниже М400. Для пластичности можно добавить немного жидкого мыла для рук или моющего средства для посуды (20-30 гр. на стандартный замес — 1 ведро).
Важно при составлении раствора получить нужную текучесть. Он не должен быть сухим, но и с жидким работать неудобно, потому воду добавляют постепенно, следя за консистенцией раствора
Нужное состояние можно проконтролировать следующим образом: выкладываете на какую-то поверхность некоторое количество раствора, кельмой на нем наносите крест. Потом берете отмеченный участок на кельму и следите за крестом: он не должен «плыть».
Оптимальная консистенция раствора для кладки кирпичных столбов
Можно при желании получить черный раствор: добавить в него сажи. Она продается в строительных магазинах мешками. Добавляете небольшую порцию сажи и получаете декоративные швы без покраски.
Черный раствор добавляет декоративности
Кирпич для столбов используют любой, только обратите внимание на количество циклов разморозки-заморозки (чем больше, тем лучше) и на геометрию. В идеале отклонения в размерах не должны быть больше пары миллиметров
Тогда работать вам будет просто. Если партия попалась разнокалиберная — внимательно отсортируйте по размерам, чтобы в одном столбе кирпичи имели минимальное расхождение.

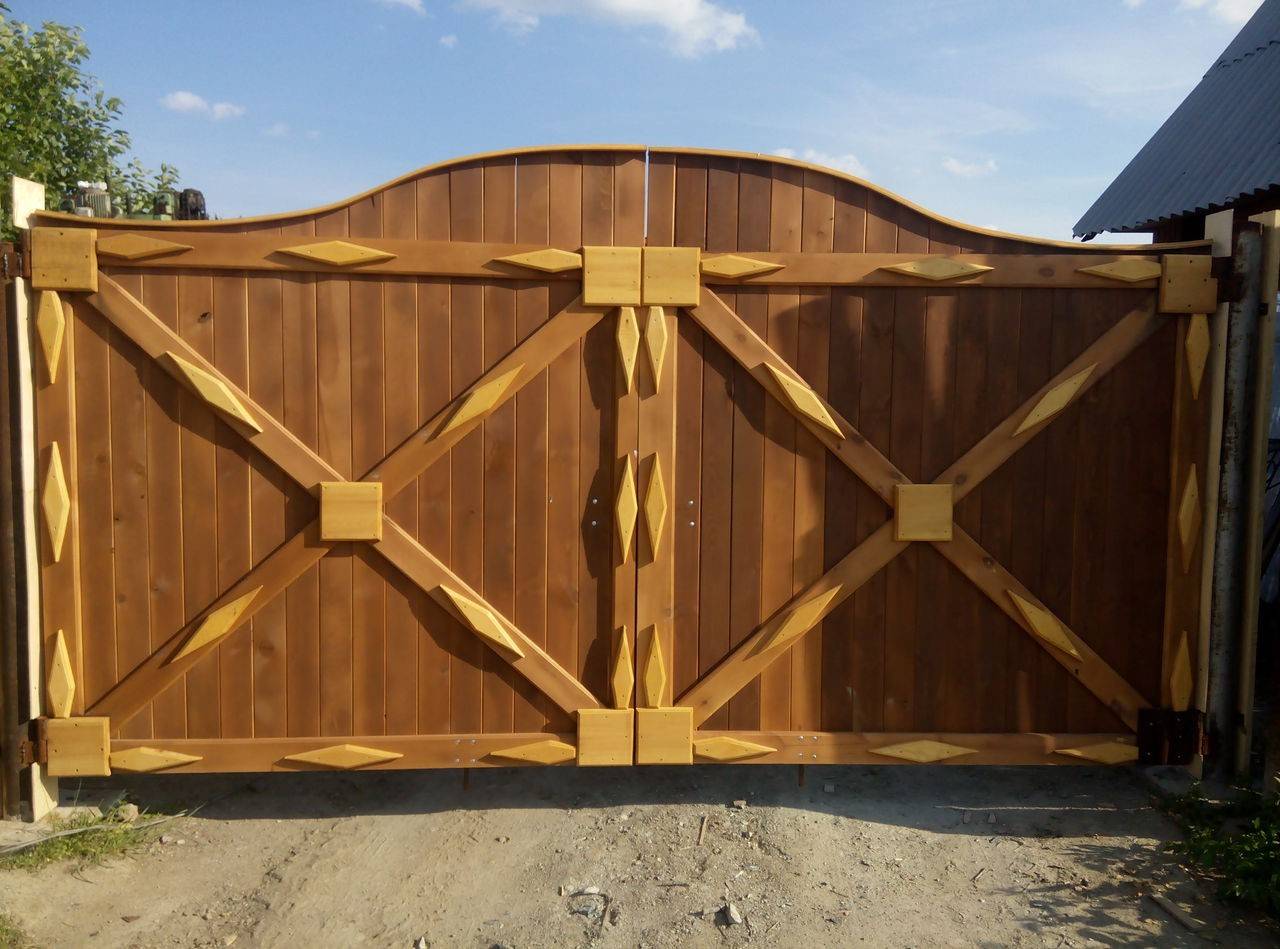

Установка деревянных ворот
Владельцы загородных земель хотят устанавливать ворота таким образом, чтобы они удобно эксплуатировались и имели эстетичный вид. Деревянные конструкции являются самыми доступными и простыми в изготовлении.
Тем, кто хочет заняться изготовлением деревянных ворот своими руками, сначала нужно сделать чертеж будущего изделия. Это поможет рассчитать количество необходимых материалов, а также выяснить объем работ. При выполнении чертежа необходимо сопоставлять размеры каждого элемента.
Монтаж опор
Из деревянных балок создаются вертикальные столбы. Их размеры рассчитываются довольно просто – к высоте конструкции прибавляется метр для погружения в грунт. Чем большей окажется глубина, тем устойчивее будут ворота. Это позволит исключить вероятность перекоса конструкции.
С места установки опорных столбов следует убрать мусор. Необходимо выкопать ямы диаметром, превышающим диаметр столбов на 20 см. Часть столба, которая залита цементным раствором, должна быть заранее обработана битумной мастикой. Это позволит защитить древесину от гниения. Отвесом проверяется вертикальное расположение столбов. Котлованы с установленными опорами следует залить бетоном, а затем подождать, пока он застынет.
Изготовление деревянных ворот
Чтобы создать одну из стоек для деревянных ворот, потребуется подготовить бруски для низа и верха, 2 бруска – для боковых опор и два – для создания средней перемычки. Размеры рассчитываются исходя из габаритов машины хозяев земельного участка. Каждый деревянный элемент должен быть пропитан антисептиком.
Элементы каркаса ворот необходимо разложить на ровной площадке, а затем при помощи дрели проделать отверстия для нагелей. Такие детали придадут конструкции надежности – они скрепляют узловые соединения. В центре каркаса необходимо установить перемычки из брусьев. В углах крепят укосины, которые располагаются под углом 45 градусов.
Рассчитывая высоту каркаса, следует учесть, что доски для обшивки должны выступать за него сверху и снизу на 20 см. Перед началом обшивки доски следует подготовить. Они обрабатываются рубанком.
Существует несколько способов обшивки каркаса досками. После установки всех элементов на свои места верх подрезается и обрабатывается наждачкой. Теперь на створки можно устанавливать петли. Для этой цели следует подготовить саморезы. Их применяют и при фиксировании креплений на стойках.
От земли до низа створок должно быть расстояние не менее 5 см. ворота в закрытом состоянии фиксируются при помощи задвижек, замков или шпингалетов. Окрашивание разумнее проводить уже после установки деревянных ворот.
Правильный выбор типа столба
Следуйте этим советам при выборе опор:
- Для заборов из профнастила подойдут те опоры, которые в состоянии надежно устоять в грунте и без проблем удержать сооружение. Вес такого ограждения небольшой, поэтому можно использовать даже столбики из дерева. Хотя оптимальный вариант – бетонные виды, а также из металла и кирпича. Чтобы конструкцию сделать более прочной – используйте железные уголки в качестве рамы вдоль забора.
- Планируете установить сетку-рабицу? Покупайте столбы небольшого диаметра из железа. Такой вариант не будет затратным. Закапывайте глубоко, чтобы сетка в натянутом состоянии не нагнула опоры. В угловой зоне поставьте железобетонный столб.
- Для кирпичного забора берите столбы из кирпича, бетона правильной перевязки и с качественной фундаментной основой. Остальные варианты не смогут выдерживать большую нагрузку и испортят общий внешний вид.
- Для бетонных конструкций – столбы из бетона, металла (широкие в диаметре).
Металлические опоры — самый практичный вариант
Закладная для откатных ворот
Установка откатных или сдвижных ворот отличается необходимостью соответствующим образом подготовить проем. Что входит в эту работу?
Во-первых, это подготовка основания или закладной. Это все равно что сделать фундамент для дома. Данная закладная – основной якорь всей конструкции.
Закладная представляет из себя капитально забетонированный 16-й швеллер. Высота швеллера — это ноль будущего въезда.
Если въезд будет впоследствии выложен плиткой, закладывайте швеллер выше существующей нулевой отметки на высоту плитки. Чтобы бетон при заливке полностью попал под швеллер, опалубку нужно делать в уровень с ним.
Глубина такого фундамента зависит от глубины промерзания в вашем регионе. Например по Москве и Московской области, специалисты заглубляют на 1,5м, плюс 20см на песчаную подушку.
Ошибка №1
Если вы этого не учтете, то впоследствии возможно выпирание фундамента с нарушением свободного хода ворот или даже их клин.
Капитальная полимеризация бетона происходит в течение 28 дней. Для качественной работы, что называется на века, желательно выдерживать эти сроки, и устанавливать ворота уже на бетонное основание, которое полностью набрало свою прочность.
Однако мало у кого хватает терпения на такие сроки, но хотя бы неделю выдержать необходимо.
При этом саму закладную вовсе не обязательно обваривать целой паутиной металла.
Особой прочности это не добавит и она никак не спасет при недостаточной глубине и пучении по касательной. А такая сила может достигать нескольких тонн на 1м2.
Она легко поднимает и ломает стены гаражей и домов, что уж говорить о каких-то воротах.
Поэтому вертикальных арматурин 12-16мм2 бывает вполне достаточно.
Длину приямка под фундамент рассчитывайте по формуле: длина всего проема разделенная пополам.
Например, у вас ширина ворот 4м. Значит вам нужно подготовить приямок длиной около 2м. Его ширина должна быть 40-50см.
На стандартную яму для таких ворот уходит порядка 2м3 бетона.
Сами ворота никогда не приходят в готовом виде. Створку придется собирать у себя на участке.
На заводском изделии все технологические отверстия уже подготовлены, поэтому следуя схеме инструкции, проблем с монтажом у вас возникнуть не должно.
При сборке самое главное четко контролировать геометрию.
Ошибка №2
Здесь нужно придерживаться следующего правила – все диагонали створки не должны отличаться между собой более чем на 5мм.
Центральная часть может заполняться различными материалами:
профнастил
Крепится при помощи саморезов или заклепок.
Чтобы листы при движении ворот не дребезжали в местах стыков, все щели и пространства можно заполнить силиконовым герметиком. Или просто подложить уплотнитель.
штакетник
глухое заполнение, типа филенки
Для упрочнения всей конструкции, зачастую применяют тросовую оттяжку. Ею можно легко отрегулировать требуемое соответствие по диагоналям.
Ошибка №3
Если же вы привариваете профиль в качестве укосин, будьте осторожны! При недостатке опыта, сварочные швы могут повести металл и нижнюю направляющую.
А еще ворота начнут постукивать в этих местах, как поезд на рельсах.
Разметка участка
Важно разметить участок правильно, поэтому следует отнестись к этой работе ответственно. Наружная плоскость ворот устанавливается заподлицо с общей оградой, а геометрическая продольная ось створки как раз и является осью фундаментной конструкции
Конструктивно размер бетонной опоры принимают в пределах 400×400 мм, а с помощью рулетки размечают на поверхности земли контуры траншеи.
Размер ям или траншеи должен превышать размер бетонной опорной конструкции на 50 — 100 мм в каждую сторону. Когда опора размером 400×400 мм, то яма под нее копается примерно 450×450 мм.
Контуры траншеи под будущее бетонное основание (или отдельные опоры) необходимо закрепить на местности колышками с натянутым шнуром. Направление шнура должно совпадать с гранями ямы: так легче выполнять земляные работы.
Расчёт оптимальной ширины распашных и откатных ворот
Многие при расчете ширины ворот действуют по следующей схеме — берут ширину грузовика, накидывают к ней еще 1 м (про запас) и думают, что сделали все правильно, и машина свободно проедет. Например, габариты обычного самосвала на базе КамАЗа:
Длина миксера уже 8.7 м + боковые зеркала, которые выступают за габариты грузовика. Итого: большегруз сможет проехать в ворота шириной 3500 мм только по прямой. Т.е. фактически грузовик для заезда должен развернуться на соседнем участке или на водоотводящей канаве, а если дорога узкая, то в такие ворота проедет только легковушка.
У меня старые ворота были шириной 3.5 м при ширине дороги 4 м. В них даже ЗИЛ не мог заехать, пришлось убирать один столб. О проезде КамАЗа даже речи не идет.
Если нет возможности смоделировать ситуацию на натуре, например, при заезде грузовика, прикинуть ширину проема, вбив колышки или положив кирпичи, то можно рассчитать проём виртуально, расчертив всё в масштабе. Для этого воспользуемся схемой Ivolgass.
Как видно на схеме выше, грузовик физически не заедет в проём шириной 3.5 м. Даже с учетом увеличения радиуса поворота за счет канавы (итого около 5.5 м), скорее всего, КамАЗ не впишется в проём или провалится колесом в водоотвод. Поэтому пользователь портала zorg считает, что надо сразу закладывать максимально возможную ширину проёма для ворот, например, 5 м.
У соседей ширина ворот 3.5-4 м. Свободно заезжает только Газель. Большегруз уже не вписывается. Лучше переплатить, чем потом бегать и думать, как загнать на участок кран или бетономешалку.
Для наглядности, как влияет ширина дороги на размеры ворот, приведём схему vopofoto.
Также бывают ситуации, когда не хватает ширины и в 5 м.
Я хочу сделать откатные ворота длиной 5500 мм. Сейчас стоят распашные пятиметровые. Дорога узкая – 5.5 м. Если сосед через дорогу поставит забор, то большегруз точно не заедет.
В итоге пользователь, купив комплект для откатных ворот с электрическим приводом и балку длиной 7 м, сварил их сам.
У пользователя портала с ником Пешеход ситуация ещё сложнее. Непростой въезд на участок и гараж на две машины. Места для манёвра нет, расстояние от забора до ворот всего 5 метров. Поэтому он сделал откатные ворота длиной 7500 мм.
Конечно, пришлось потратиться. Заложил усиленную балку. Воротам уже три года. Работают нормально. Единственный недостаток — большая парусность, поэтому изредка створки «не ловят друг друга», и надо следить за ними до момента полного закрытия. Но это мелочь.
