Шаг 4: обвязка
Монтаж радиатора отопления требует наличия следующих комплектующих:
- Проходных и глухих радиаторных пробок;
- Пары кранов, позволяющих полностью отключить отопительный прибор;
- При монтаже на сгоны — пары контргаек соответствующего подводкам размера (обычно ДУ20).
Кроме того, для установки нужны кронштейны — настенные или напольные. Нижний коллектор обычно поддерживают два настенных кронштейна, а под верхний коллектор они монтируются через каждые пять секций.
Кронштейны для настенного монтажа батарей.
Кронштейны для крепления радиатора к стене успешно заменяет гладкая арматура диаметром 10 или 12 мм. Она забивается в пробуренные в стене отверстия диаметром на 0,5 мм меньше, чем у прутка; затем края арматуры подрезаются по длине и загибаются вверх.
Для соединения радиаторных пробок с кранами могут использоваться сгоны с контргайками или американки — быстроразъемные фитинги с накидными гайками. Второй вариант гораздо проще в монтаже.
Угловая американка.
Если вы хотите иметь возможность регулировать тепловую мощность батареи, один из шаровых кранов стоит заменить на дроссель или термостатическую головку. Если дроссель требует ручной регулировки, то термоголовка регулирует проходимость подводки в автоматическом режиме, поддерживая выбранную вами температуру в помещении.
Радиатор на фото подключен дросселями с американками.
Если вы живете на верхнем этаже, все радиаторы придется снабдить воздушниками для стравливания воздуха. Это могут быть как краны Маевского, так и автоматические воздухоотводчики.
Кран Маевского служит для стравливания воздуха из радиатора, подводки и стояка.
Какие трубы можно использовать для удлинения или изменения конфигурации подводки в квартире с ЦО?
- Оцинкованные стальные. Они соединяются только и исключительно на резьбах, без сварки: сталь плавится при 1400 градусах, а цинк испаряется уже при 900, что приводит к его полному выгоранию в области сварного шва;
- Гофрированные нержавеющие. При характерной для стали прочности они легко гнутся с радиусом, равным диаметру трубы. Для соединения гофрированных подводок используются компрессионные фитинги, которые монтируются самым простым и доступным инструментом — парой разводных ключей.
Гофрированная нержавеющая труба использована для соединения радиатора с краном на подводке.
В многоквартирном доме подводки к радиатору обязательно должны быть соединены перемычкой до кранов иди дросселей. Она обеспечивает циркуляцию теплоносителя в стояке при перекрытых или дросселированных подводках. Если полностью или частично перекрыть хотя бы одну из подводок в отсутствие перемычки, очень скоро к вам придут огорченные соседи и станут в резких выражениях подвергать сомнению ваши высокие моральные качества.
Перемычка обеспечит циркуляцию в стояке при отключенном радиаторе.
Другие виды подключения
Есть более выгодные варианты, чем нижнее подключение, которые обеспечивают снижение теплопотерь:
- Диагональное. Все специалисты давно пришли к выводу, что этот тип подключения идеален независимо от того, в какой трубной схеме обвязки он применяется. Единственная система, где невозможно использовать этот вид — это горизонтальная нижняя однотрубная система. То есть та самая ленинградка. В чем суть диагонального подключения? Теплоноситель движется внутри радиатора по диагонали — от верхнего патрубка к нижнему. Получается, что горячая вода равномерно распределяется по всему внутреннему объему прибора, опускаясь сверху вниз, то есть естественным путем. А поскольку скорость движения воды не очень велика при естественной циркуляции, то теплоотдача будет высокой. Теплопотери в таком случае составляют всего лишь 2%.
- Боковое, или одностороннее. Этот вид очень часто используется в многоквартирных домах. Подключение производится к боковым патрубкам с одной стороны. Специалисты считают, что этот вид — один из самых эффективных, но только если в системе установлена циркуляция теплоносителя под давлением. В городских квартирах с этим проблем нет. А чтобы обеспечить его в частном доме, придется устанавливать циркуляционный насос.
В чем преимущество одного вида перед другими? По сути, правильное подключение — это залог эффективной теплоотдачи и снижения теплопотерь. Но чтобы правильно подсоединить батарею, необходимо расставить приоритеты.
Возьмем, к примеру, двухэтажный частный дом. Что предпочесть в этом случае? Здесь несколько вариантов:
Двух и однотрубная системы
- Установить однотрубную систему с боковым подключением.
- Провести монтаж двухтрубной системы с диагональным подключением.
- Использовать однотрубную схему с нижней разводкой на первом этаже и с верхней разводкой на втором.
Так что варианты схем подключения всегда можно найти. Конечно, придется учесть некоторые нюансы, например, расположение помещений, наличие подвала или мансарды
Но в любом случае важно правильно распределить радиаторы по комнатам с учетом количества их секций. То есть мощность отопительной системы придется учесть обязательно даже при таком вопросе, как правильное подключение радиаторов
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура
Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении
В одноэтажном частном доме правильно подключить батарею будет не очень сложно, учитывая длину отопительного контура. Если это однотрубная схема ленинградка, то возможно только нижнее подключение. Если же двухтрубная схема, то можно использовать коллекторную систему или солнечную. Оба варианта основаны на принципе подсоединения одного радиатора к двум контурам — подачи теплоносителя и обратки. В этом случае чаще всего используется верхняя трубная разводка, где распределение по контурам производится в чердачном помещении.
Кстати, этот вариант считается оптимальным как в плане эксплуатации, так и при ремонтном процессе. Каждый контур можно отсоединить от системы, не выключая последней. Для этого в точке развода труб устанавливается отсекающий вентиль. Точно такой же монтируется и после радиатора на патрубке обратки. Стоит только перекрыть оба вентиля, чтобы отсечь контур. Проведя слив теплоносителя, можно спокойно заниматься ремонтом. При этом все остальные контуры будут работать в штатном режиме.
Шаг 2: расчет
Тепловая мощность
Чтобы подобрать оптимальное количество секций радиаторов, нужно для начала оценить потребность помещения в тепле.
Один из простейших и дающий достаточно достоверные результаты метод выглядит так:
- На кубометр объема отапливаемого помещения в проект закладывается 40 ватт тепла;
- В зависимости от климатической зоны результат умножается на коэффициент поправки:
| Средняя температура наиболее холодного месяца | Значение коэффициента |
| +5 С | 0,7 |
| 0 С | 0,9 |
| -5 С | 1 |
| -10 С | 1,1 |
| -15 С | 1,2 |
| -20 С | 1,4 |
| -25 С | 1,5 |
| -30 С | 1,6 |
| -35 С | 1,8 |
| -40 С | 2,0 |
Чем ниже температура на улице, тем больше тепла дом теряет через ограждающие конструкции.
- Для комнат, имеющих более одной общей с улицей стены, используется дополнительный коэффициент 1,2. Для частных домов, у которых все стены общие с улицей — 1,5.
Давайте в качестве примера вычислим потребность в тепле угловой комнаты размером 4х5 метров с трехметровым потолком, расположенной в Комсомольске-на-Амуре Хабаровского края РФ.
- Объем помещения равен 4*5*3=60 м2, базовая потребность в тепле — 60*40=2400 ватт;
- Средняя температура января в 25,7 градусов холода дает нам коэффициент поправки 1,5. 2400*1,5=3200 Вт;
- Поскольку комната угловая, используем еще один коэффициент поправки: 3200*1,2=3840 Вт.
В угловой комнате потери тепла через стены и окна вырастут.
При оценки потребности комнат в тепле не забудьте про неотапливаемые помещения: они прогреваются только за счет циркуляции конвекционных потоков воздуха и тоже создают нагрузку на отопительные приборы. Так, при расчете отопления для кухни и жилых комнат к их площади стоит прибавить площадь прихожей.
Полотенцесушитель способен прогреть небольшую ванную до комфортной температуры.
Количество секций
Любой мало-мальски приличный производитель снабжает отопительные приборы своего производства документацией, позволяющей узнать тепловую мощность на секцию.
Если по какой-то причине эта информация недоступна, в среднем можно ориентироваться на следующие значения:
- Чугунная секция — 160 ватт;
- Биметаллическая — 190;
- Алюминиевая — 200.
Так, для обогрева описанной выше комнаты в Комсомольске необходимо 3840/190=20 (с округлением до целого значения) биметаллических секций.
Как всегда, дьявол кроется в деталях.
- Я привел средние значения для секций с межосевым расстоянием между коллекторами в 500 мм. У высоких и низких батарей мощность по понятным причинам отличается;
Теплоотдача на секцию для некоторых отопительных приборов.
- Как правило, производителями приводятся данные для дельты температур между теплоносителем и воздухом в комнате, равной 70 градусам. Чем больше эта дельта, тем выше теплоотдача. На практике, однако, большую часть отопительного сезона разница температур заметно меньше: скажем, при +20 в комнате и +55 на обратном трубопроводе отопительного контура дельта температур будет равна всего 35 градусам, а эффективная тепловая мощность секции уменьшится вдвое относительно паспортной;
- При боковом подключении крайние секции всегда холоднее ближних к подводке;
- Со временем крайние секции заиливаются, что опять-таки уменьшит их теплоотдачу.
Мне доводилось встречать батареи, у которых грела только ближняя к подводке секция. Остальные были забиты илом.
Материалы и инструменты, необходимые для монтажа
Грамотная установка радиаторов отопления самостоятельно хозяином жилья потребует наличие специального инструмента и определённых расходных материалов. Что касается первых и вторых, то их вид и размеры зависят от выбранных моделей приборов отопления, способа их подключения и пр. В любом случае для монтажа радиаторов обязательно потребуется необходимый набор инструментов и материалов.
Как подключить радиатор отопления с боковым подключением
Инструмент и приспособления
Так, как все батареи, кроме напольных приборов, крепятся к стенам, то для этого нужно будет вооружиться следующим:
- перфоратор;
- дрель-шуруповёрт;
- сварочный аппарат для полипропиленовых труб;
- молоток;
- уровень;
- рулетка и линейка;
- маркер;
- гаечный и трубный ключи;
- торцевой ключ для сборки секций.
- шнур или намотка для резьбовых соединений;
- герметик.
Материалы
Обычно фирма-изготовитель к своим радиаторам отопления поставляют в продажу монтажные наборы, как для сборки и подключения батарей, так и для навески их на стены. В данных наборах встречается минимально необходимый для установке комплект состоящий из:
- Кронштейнов.
- Кран Маевского или автоматический воздухоотводчик.
- Заглушек.
- Запорной арматуры.
Кронштейны
Они могут присутствовать в комплекте поставки радиаторов. Если их нет, то необходимый крепёж можно приобрести в ближайшем строительном супермаркете.
Существует много разных по конструкции и форме опор для батарей, но всех их объединяет высокая несущая способность и передача нагрузки от веса радиатора на стену. Кронштейны могут быть строго фиксированными конструкциями и с регулировочными механизмами, как по длине, так и высоте.
Кран Маевского или автоматический воздухоотводчик
В процессе прохождения теплоносителя по системе отопления, захваченный им воздух попадает в радиаторы. Обычно это происходит при запуске отопительной системы по окончании тёплого времени года. Воздушные пробки, если их не удалить, сдерживают прохождение горячей воды в верхнем коллекторе батареи, и она будет оставаться холодной.
Кран Маевского — небольшое устройство, которое вкручивают с одной из сторон верхнего коллектора в свободное отверстие. Если диаметр крана отличается от размера резьбового входа в коллектор, то применяются специальные переходники. На резьбу устройства наматывают уплотнитель
Гаечным ключом осторожно закручивают кран до упора
Сброс воздуха производят откручиванием винта или ручки. Поворотом кольца меняют направление воздушного потока. Воздух сбрасывают до появления сплошной струи воды
В многоквартирных домах важно произвести сброс воздуха в радиаторах верхних этажей
Автоматы, по отзывам специалистов довольно капризные устройства и не переносят загрязнённый теплоноситель. Со временем автоматический воздухоотводчик, установленный в системе централизованного отопления, начинает протекать. Поэтому рекомендуется их использовать в автономном отоплении частных домов, где применяется чистый теплоноситель.
Заглушки
Универсальность батарей отопления с боковым подключением заключается в том, что 4 выходных отверстия – по два на нижнем и верхнем коллекторе. Два из них в зависимости о схемы подключения заняты подающим и обратным патрубками.
В третье отверстие устанавливают кран Маевского или автоматический воздухоотводчик. Остаётся четвёртое отверстие, которое «глушат» резьбовой пробкой (заглушкой). Её вкручивают в отверстие коллектора гаечным ключом с накрученной на резьбу подмоткой (паклей, уплотнительным шнуром или лентой).
Запорная арматура
Запорная арматура для радиаторов отопления — это три вида кранов.
Шаровые. Используются в двух крайних положениях: «закрыто» или «открыто». Их ставят на входе и на выходе батареи. Роль в кране запора исполняет поворотный металлический шар со сквозным отверстием. Поворачивая его наружным рычагом, добиваются полного открытия или закрытия прямотока теплоносителя.
Штоковые. Это традиционная схема перекрытия протока подвижным штоком, находящимся на одной оси с поворотной головкой. В отличие от шарового устройства штоковым краном изменяют скорость прохода горячей воды, следовательно, регулируют степень нагрева батареи.
Обратный клапан. Краном с обратным клапаном отсекают отток теплоносителя на определённом участке отопительной системы. Их редко применяют в централизованных сетях отопления. Чаще всего их используют в особо сложных автономных отопительных системах.
Где и как установить

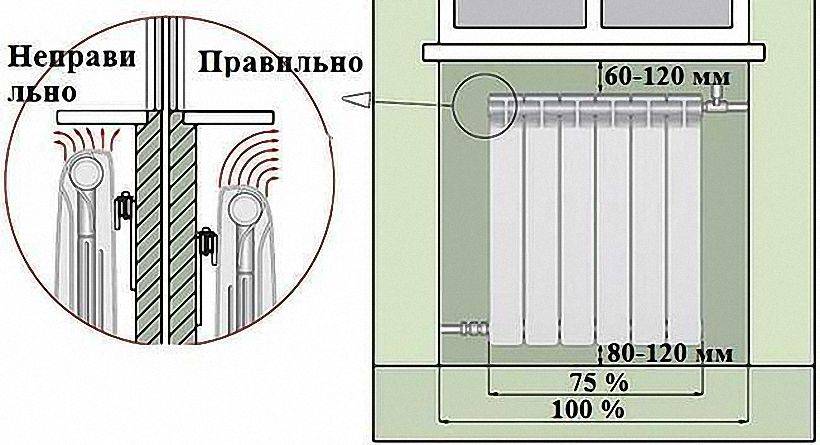

Наиболее распространенная точка размещения радиатора – пространство под окном. В этом случае батарея будет наиболее эффективно отсекать холод от окна. Поднимающийся от радиатора теплый воздух будет смешиваться с холодным, подниматься к потолку и циркулировать по комнате, прогревая все пространство.
Но для того, чтобы не мешать конвекционным потокам, важно правильно выбрать место для размещения батареи. Прежде всего, сам радиатор должен быть достаточно широким (не менее 3/4 от ширины оконного проема). В противном случае окно будет запотевать из-за неэффективного смешивания теплых и холодных потоков
Кроме того, должны соблюдаться следующие условия:
В противном случае окно будет запотевать из-за неэффективного смешивания теплых и холодных потоков. Кроме того, должны соблюдаться следующие условия:
- Не стоит смещать радиатор к краю проема окна. Иначе прогрев окна будет неравномерным, и часть стекла может запотевать. Допускается не более 2 см погрешности при определении места расположения радиатора вправо или влево.
- Радиатор не должен размещаться слишком близко к подоконнику. От верхнего края до подоконника должно быть не менее 100 мм, но лучше, если 120 мм и более. Размещать его слишком близко к полу тоже не стоит, так как это может привести к разрушению покрытия. От нижнего края до пола должно быть не менее 80 мм.
- От стенки радиатор также должен находиться на некотором расстоянии (порядка 20 – 50 мм). Большее расстояние создаст (по принципу рычага) избыточную нагрузку на кронштейны, а меньшее – не позволит воздуху эффективно омывать поверхность со всех сторон и уносить тепло в помещение.

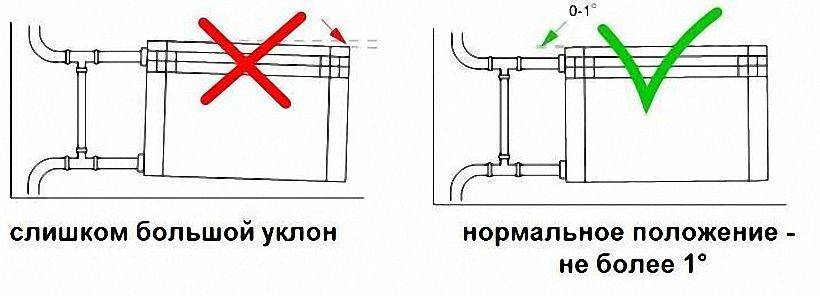

Помимо размещения, важно выдержать наклон радиатора. Оптимальный уклон – от 1% до 1,5%. Больше или меньше делать не стоит, так как могут возникать застои
Если в системе установлен насос для принудительной циркуляции (например, в частном доме), уклон делать не надо
Больше или меньше делать не стоит, так как могут возникать застои. Если в системе установлен насос для принудительной циркуляции (например, в частном доме), уклон делать не надо.
Соблюдая эти рекомендации, можно получить наибольший эффект от батареи при обогреве помещения. Разумеется, возможны и другие варианты размещения. Но для большинства комнат отступать от классических рекомендаций будет не выгодно.
Технология устройства
Итак, монтаж системы отопления частного дома подразумевает не только непосредственную работу с трубами и радиаторами, но и некоторые подготовительные работы. Вообще нужно сказать, что подготовительные работы будут на каждом из этапов, но есть и такие работы, которые нужно провести перед выполнением устройства всей системы в целом.
Что же нужно готовить
Действительно, какие работы необходимо сделать до того, как начать монтаж отопления в частном доме? К этому моменту должно быть следующее:
- Выбраны и обозначены места крепления радиаторов. То есть уже должно быть известно, куда ставить, сколько ставить, под какими окнами, на каком уровне и так далее;
- Подобран тип радиаторов, то есть их разновидность по материалу производства, по способу регулировки или по возможности такой регулировки и так далее;
- Сделан расчет размеров радиаторов, то есть уже должно быть известно, в каком помещении, сколько будет секций обогрева и так далее;
- Произведена закупка всех фасонных элементов;
- Приготовлен или закуплен весь необходимый для работы инструмент.
Отопительная система дома
Это означает, что всех деталей необходимо, в оптимальном варианте, закупить на 10 процентов больше, чем было посчитано.
Первый этап
Этот этап — этап разметки. Сначала в руки берется схема. На ней можно видеть, как трубы проходят через стены. Поэтому первым делом необходимо своими руками отметить на стенах места прокладки труб. Что касается радиаторов, то места их крепления должны быть обозначены заранее, как уже отмечалось.
Кроме отметок в стенах, необходимо сделать отметки для элементов крепления труб. Как правило, нижняя магистраль проходит выше уровня пола на пару сантиметров, то есть сразу над плинтусом. При разметке необходимо учитывать, что шаг крепления для пластиковых труб должен составлять не больше 50 см.
Дальше следует обозначить место, куда будет выводиться сливная труба, если система не будет полностью замкнутой. Так же необходимо обозначить места установки нагревательного котла и других элементов.
Второй этап
На этом этапе начинается непосредственный монтаж системы отопления.
Сперва необходимо сделать отверстия для труб и радиаторов, точнее для элементов крепления радиаторов. Если речь идет о стенах из бетона, то понадобится перфоратор со специальными сверлами. Для деревянных стен достаточно будет обычной дрели.
Варианты подключения труб к радиаторам
Надо сказать, что деревянные стены сверлятся только для пропуска через них труб. Клипсы же будут крепиться к ним саморезами.
Часто получается так, что длина труб просто не позволяет протянуть их через отверстия. В таком случае элементы разрезаются, однако заранее необходимо подумать, в каком месте сделать это лучше всего.
Третий этап
Итак, на третьем этапе необходимо отметить своими руками те места, где будут устанавливаться крепежные приспособления для радиаторов. Поскольку места установки этих радиаторов уже были обозначены, то теперь останется только обозначить там места крепления кронштейнов.
Здесь нужно сказать, что обычный чугунный радиатор крепится на парные кронштейны, то есть один снизу и один сверху. Таких пар может быть и две, и три, и больше, что зависит от количества секций.
Для ускорения такой работы необходимо сделать заготовку. Она может быть представлена дощечкой, на которой показаны уровни установки верхнего кронштейна и нижнего.
Все секционные батареи крепить необходимо так, чтобы кронштейны располагались минимум между первой и второй секцией с каждой стороны. В том случае, когда количество таких секций превышает десять, посередине устанавливают дополнительную пару крепежных приспособлений для радиаторов.
Потери тепла при различном подключении
Четвертый этап
Этот этап посвящен подготовке радиаторов, после чего будет осуществлена их установка.
В том случае, когда отопительные элементы сделаны из алюминия, необходимо вывернуть футерки. Дальше пакля вместе с герметиком наворачивается на резьбовое соединение, и все это вворачивается обратно в батарею.
К муфтам крепятся вентили. Сделать это нужно при помощи накидных гаек своими руками.
Все, дальше радиаторы ставятся и соединяются трубами. Устанавливается котел и остальные элементы.
Материалы отопительных приборов
Мы не станем здесь разводить полемику по поводу эффективности того или иного материала радиаторов, приводить формулы и расчеты теплоемкости и теплоотдачи. Такая тема требует отдельной статьи, а если расписывать расчет и изготовление батарей отопления своими руками, то и вовсе нескольких.
В конце концов, ведь в итоге в отопительную систему ставят не материал, а конкретное изделие с общеизвестными характеристиками. Параметры практически любой модели можно найти каталогах и таблицах производителей.
Тем не менее ознакомимся с основными видами приборов отопления:
Чугунные – считается, что такие батареи долговечны и обладают хорошей теплоотдачей. Но, если разобраться, то обладая наибольшими габаритами среди всех отопительных приборов, они обеспечивают наименьшую теплоотдачу. Для любителей же винтажа – самое то. Стальные – не совсем удачный выбор отопительного прибора для ванной комнаты. Влажная среда вызывает на корпусе секций очаги коррозии, со временем эти участки могут дать течь. По конструкции корпуса делятся на панельные и трубчатые. Алюминиевые – отличаются хорошим дизайном и небольшим весом. По мнению многих специалистов такие батареи являются идеальным выбором для санузла в доме с индивидуальным отоплением
Владельцам квартир с централизованной системой отопления стоит обратить внимание на усиленные модели, которые способны противостоять значительным гидроударам и влиянию некачественного теплоносителя. Биметаллические – конструкционно приборы представляют собой стальной каркас с алюминиевым кожухом. Собираются с учетом особенностей сетей центрального отопления
Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора
Собираются с учетом особенностей сетей центрального отопления. Средний срок службы – 20-25 лет. Бывает, что биметаллические радиаторы плохо греют из-за ошибок в монтаже, но это легко устраняется. Медные – широкого применения в нашей стране пока не нашли из-за особых условий установки и эксплуатации. Стоимость таких приборов довольно высока, хотя и достоинств у них предостаточно. Хватает и ограничений, например, производители не рекомендуют ставить медные батареи в сетях, где содержится повышенное количество солей хлора.
С чугунным оборудованием дело выглядит иначе. Если привести глубину секции биметаллического или алюминиевого радиатора (80-100 мм) к глубине чугунного (140 мм), то теплоотдача последнего окажется на ⅓ ниже.
Из всего вышесказанного напрашивается вывод: существенного влияния на тепловую эффективность прибора материал не оказывает, за исключением чугуна. Поэтому, покупая теплообменник, лучше смотрите на его стоимость, габариты, качество. И, наконец, не упускайте из внимания его внешний вид, чтобы потом не думать, чем закрыть батарею в своей ванной.
