Как установить кухонную вытяжку своими руками

Виды воздуховодов, их плюсы и минусы

Воздуховод предназначен для отведения загрязненного воздуха из помещения в вентиляционную шахту. Он бывает гофрированным алюминиевым и жестким пластиковым.

Гофрированный воздуховод для вытяжки:

• прост в установке;
• не требует покупки дополнительных деталей;
• гнется и растягивается, не образуя резких переходов от одного участка трубы к другому;
• недорогой.

Из недостатков:

• шум при работе прибора;
• непривлекательный вид;
• сложность в уходе из-за гофрированной поверхности.

У пластикового воздуховода для вытяжки эти недостатки сведены на нет, но есть другие:

• высокая цена;
• необходимость покупки переходников и соединительных элементов;
• сложный монтаж (сложно выполнить самостоятельно);
• требует четких расчетов по длине труб.

Можно не переплачивать за эстетику пластикового воздуховода, если проект кухни предусматривает маскировку трубы. Это может быть декоративный короб, подвесной потолок, козырек на шкафчик. При их отсутствии пластиковая труба прямоугольного сечения – лучший вариант.

Необходимые инструменты для установки вытяжки

Для монтажа вытяжки, как и для большинства других работ, необходимы подходящие инструменты. Лучше их подготовить заранее, чтобы не тратить время на поиски. Вам понадобятся:

• Дрель или перфоратор. Выбор зависит от вас. Кто-то предпочитает работать перфоратором, а для кого-то удобна дрель. Но нельзя забывать о месте, где вы будите применять этот инструмент. Если монтаж предполагает сверление отверстий в межкомнатной перегородке, то подойдет дрель. Но если необходимо сверлить бетонные перекрытия, то лучше выбрать перфоратор.
• Шуруповерт.
• Строительный уровень и рулетка.
• Молоток.
• В зависимости от конструкции вытяжки могут понадобиться гаечные ключи.

Выполняем монтаж вытяжки – этапы проведения работ

Прежде чем начать монтаж, необходимо рассчитать, на какой высоте вешать вытяжку. Собственно процесс установки своими руками подразумевает несколько этапов:

1. Закрепить крепление вытяжки к стене.
2. Подключить устройство к системе воздуховодов (или поместить внутрь угольный фильтр).
3. Сделать электроподключение.

Основных нюансов крепления вытяжки к стене два:

• Устройство должно монтироваться с максимальной надежностью;
• Следует правильно определить расстояние от плиты до вытяжки.

Какая должна быть высота установки кухонной вытяжки? Это зависит и от ее типа, и от типа варочной поверхности:

• Если модель устанавливается для электрической плиты, то расстояние, на которое нужно вешать устройство, составляет минимум 70 см;
• Для кухонной вытяжки с газовой плитой минимальная высота составляет 80 см.

Некоторые мастера, предпочитающие сделать монтаж своими руками, утверждают, что и для газовой, и для электрической плиты оптимальное расстояние – именно 700 мм. Действительно, такая высота считается достаточной для того, чтобы вытяжка на кухне (даже рециркуляционная, в комплект которой входит угольный фильтр), могла эффективно очищать воздух в рабочей зоне.

Однако стоит понимать, что от газовой плиты будет подниматься более нагретый воздух – может не хватить мощности изделия, повредиться фильтр или другие элементы конструкции. Получается, что сохраняя минимально допустимое расстояние, вы рискуете работоспособностью прибора, а если примете решение крепить прибор на увеличенной высоте от плиты, можете существенно потерять в мощности.

Дальнейшие работы по установке вытяжки на кухне своими руками заключаются в следующем:

Кухонную вытяжку нужно повесить к стене

Здесь очень важно правильно рассчитать высоту над плитой и выполнить разметку. Монтировать устройство нужно по особой оси, соответствующей центру варочной поверхности

Лучше, если выбранная вытяжка обладает эксцентриковым крепежом – он позволяет скорректировать нюансы расположения техники над плитой в пределах 5 мм.
Нужно установить вытяжку и подключить ее к системе воздуховодов. Положение устройства следует рассчитать таким образом, чтобы длина коробов была минимальной. Монтаж воздуховода осуществляется к вентканалу, предназначенному для удаления воздуха из помещения. Установить воздуховод в вентканал можно с помощью специальной гильзы. Получившееся соединение сжимается хомутами и смазывается силиконом для герметичности.
Решить вопрос, как установить вытяжку на кухне, невозможно без электроподключения. Мощность устройства, как правило, невелика – это значит, что не нужен специальный расчет сечения проводов или монтаж отдельного защитного автомата. Желательно предусмотреть провод на кухне сразу же и спрятать его в стену. Если же этого не было сделано, то придется вешать розетку снаружи и подключить провод, спрятав его в наружный вентканал.

Особенности монтажа встраиваемой вытяжки

Встраиваемая вытяжка по своим техническим параметрам не отличается от наклонной или купольной модели. Основное отличие – в дизайне, например, кожух в высоком изделии выполняет декоративную функцию. При правильной установке вытяжка практически незаметна на кухне, в зоне видимости остается только панель управления. Она подойдет для маленьких помещений или кухонь, оформленных в стиле кантри, классическом или деревенском дизайне.

Для монтажа такой конструкции в доме необходимы определенные профессиональные навыки. Для ее размещения нужен шкаф, который устанавливают на требуемом расстоянии над плитой. Можно отвести под вытяжное оборудование уже имеющуюся мебель или изготовить шкафчик индивидуально.

Рассмотрим пошаговый процесс установки вытяжки в уже смонтированную мебель.

1. В шкафчике следует вынуть дно и полки. Можно для жесткости установить дополнительный крепеж.
2. В верхней панели нужно вырезать отверстие для последующей установки воздуховода. Его можно выпилить лобзиком.
3. Установить вытяжку в шкаф и закрепить при помощи саморезов.
4. Далее следует повесить на место шкафчик с вытяжкой.
5. Установить и закрепить воздуховод.
6. Подключить и проверить работу системы.

Гофрированный воздуховод в зоне видимости может испортить дизайн любой кухни. Рекомендуется спрятать его внутри мебели или использовать декоративную модель. Как вариант – установить пластиковую конструкцию, которая визуально выглядит гораздо лучше.

Последовательность установки вытяжки в шкафчик

Воздуховод для кухонной вытяжки

В большинстве случаев вытяжки не комплектуются воздуховодом и данный элемент приходится покупать отдельно. Монтаж воздуховода для кухонной вытяжки зависит от того, из какого материала он изготовлен. Часто используется 3 вида труб для обустройства воздуховода.

Наиболее часто для прокладки воздуховода в труднодоступных местах используется алюминиевый гофрированный рукав, который обладает достаточной гибкостью. При этом можно приобрести рукав любой длины. Недостатком этого материала является повышение уровня шума, т. к. воздух, проходящий по трубе, создает резонанс. Кроме того, ребристая поверхность создает трудности в плане ухода.

Часто при обустройстве конструкции используется круглый воздуховод. Такие трубы удобны в эксплуатации. Конструкция собирается их фасонных элементов, в т. ч. отводов, закруглений, переходников и муфт. Для скрепления отдельных частей воздуховода при его прокладке используют специальный клей или саморезы. Главными преимуществами ПВХ-труб являются гладкие стенки, не препятствующие движению воздуха, и относительно низкий шум.

Кроме того, нередко для обустройства воздуховода используется пластиковая труба с квадратным сечением. Для соединения применяются фасонные элементы. Такие трубы крайне удобны, т. к. позволяют сэкономить место. Воздуховод данного вида хорошо прячется за гипсокартонными перегородками, подвесными и натяжными потолками. Если установить такой воздуховод для вытяжки, не будет возникать излишнее шумовое загрязнение.

Куда и как выводить воздуховод

В большинстве случаев воздуховоды вытяжек в квартирах подключаются к вентиляционному отверстию, предназначенному для естественного притока воздуха за счет тяги. При этом не стоит полностью блокировать вентиляцию, т. к. это негативно отразится на микроклимате в помещении. В данном случае целесообразно делать отдельный проход в вентиляцию возле уже имеющегося отверстия и устанавливать специальную декоративную решетку.

Размеры воздуховодов

При выборе трубы для прокладки воздуховода необходимому учитывать, что ее диаметр должен совпадать с размерами входного отверстия вытяжки и проема, имеющегося на решетке, установленной на входе в общую вентиляционную систему.

Если данные элементы не совпадают, можно использовать переходник. Часто для прокладки воздуховодов для бытовых вытяжек применяются трубы с диаметром 100, 125 и 150 мм. Кроме того, в продаже имеется как квадратная, так и прямоугольная труба для вытяжки пластиковая, которая выпускается с разными параметрами, поэтому есть возможность подобрать ее размеры индивидуально.

Как крепить воздуховод к стенам

Нередко для того, чтобы подключить вытяжку к вентиляционному отверстию, нужно использовать длинный воздуховод. В этом случае требуется дополнительное крепление его трубы к стене или потолку. Пластиковые воздуховоды оснащены специальными защелками. Данные элементы монтируются на стену дюбель-гвоздями. Достаточно одного крепления на 1 м. В уже установленные защелки фиксируются трубы при прокладке воздуховода. Крепление гофры проводится при помощи хомута.

Как крепить гофру к вентиляции

Чтобы установить гофру на вытяжку и решетку вентиляции, нужно использовать пластиковые или металлические хомуты. С одной стороны труба крепится к выходному отверстию втяжками, а с другой – к решетке, имеющей специальное отверстие с выступом.

Изготовление своими руками

Существует несколько вариантов, как сделать трубу для вытяжки из подручных материалов. Сформировать воздуховод можно, используя гипсокартон. В этом случае обязательно нужно герметизировать стыки. Кроме того, нередко изготавливают воздуховод из тонкостенных листов алюминия.

Вентиляционный рукав

В последнюю очередь на вытяжку устанавливается гофра, но перед этим заранее установите на отверстие вентиляционной шахты декоративную решетку с отверстием под гофру. Выглядит она примерно так, хотя существует множество модификаций:

Далее порядок действий следующий:

• Замерив расстояние от вытяжки до вентиляционной шахты, растяните гофру на необходимую длину;
• Закрепите один конец гофры на основании отвода на вытяжке;
• Прокладывая гофру по навесным шкафам до вентиляционного отверстия не повредите гофру: фактически это просто очень толстая фольга, поэтому помять или порвать ее при неаккуратном обращении очень легко;
• Вставьте конец гофры для вытяжки в отверстие решетки.

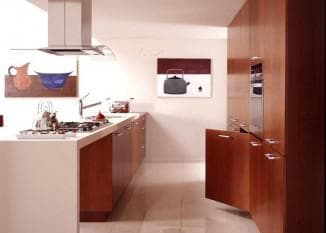

Вытяжку тоже можно сделать изюминкой интерьера

нажмите чтобы увеличить

Монтаж наклонной вытяжки:

нажмите чтобы увеличить

Гораздо хуже, если ближайшая розетка находится где-нибудь на противоположной стороне. Тогда Вам придется использовать удлинитель, проложив его по оптимальному «маршруту» по ситуации. При желании можно установить в зоне досягаемости шнура вытяжки дополнительную внутреннюю или наружную розетку. В других наших статьях вы можете ознакомится с монтажом газовой колонки.

Варианты установки вытяжки на кухню своими руками

Итак, рассмотрим, как установить вытяжку на кухне своими руками. Существует несколько способов установки данного прибора. Детально рассмотрим каждый из них.

Установка вытяжки в шкафчик

Как установить встроенную вытяжку в шкаф?

Шкафчик для встраиваемой вытяжки отличается от обычной кухонной мебели несколькими особенностями:

• в нем отсутствует дно;
• внутри имеется всего одна полка: она используется для крепления вытяжки, поэтому устанавливается на строго определенной высоте – обычно 13 – 15 см (зависит от высоты вытяжки);
• в полке и верхней крышке вырезаны отверстия для воздуховода.

Данный предмет обычно заказывают специально для вытяжки, но с помощью лобзика его легко можно выполнить и из обычного шкафчика.

Навесы для шкафчиков бывают двух типов:

1. Нерегулируемые. Крепежные отверстия для таких навесов следует размечать очень точно – до миллиметра.
2. Регулируемые. Такими подвесами шкафчик цепляется за металлическую полосу, прикрученную к стене. При необходимости их можно подтянуть или наоборот ослабить, поэтому при монтаже допускается погрешность в 5 мм.

В шкафчике можно спрятать не только вытяжку, но и розетку для нее. Без бросающихся в глаза проводов интерьер будет иметь безупречный вид.

Установка под шкафчик

Если в квартире проживает один или два человека и плита эксплуатируется не на всю мощь, а только вполсилы, можно приобрести небольшую вытяжку, предназначенную для установки под шкафом.

В данном случае прибор прикручивается не к полке, а к днищу предмета мебели, в котором дополнительно проделывается отверстие под воздуховод.

Саму вытяжку необходимо спрятать за обрамлением из того же материала, что и фасады мебели, то есть шкафчик нужно как бы нарастить снизу. Детали обрамления весят немного, поэтому их можно прикрепить к днищу шкафа при помощи клея.

Монтаж на стену

Часто вытяжку оставляют на виду, просто прикручивая ее к стене. Монтаж осуществляется в несколько этапов:

1. На стене карандашом отмечают горизонтальную линию, положение которой соответствует высоте установки вытяжки. Максимальная высота составляет 800 мм, минимальная – зависит от вида плиты: для газовых – 650 мм, для электрических – 550 мм.
2. На горизонтальной линии прочерчивается вертикальная риска, положение которой соответствует оси симметрии плиты.
3. Вытяжку нужно распаковать и приложить к стене так, чтобы специальная отметка, обозначающая середину ее тыльной стороны, и вертикальная риска на стене совпали. При этом прибор должен занимать строго горизонтальное положение, что легко обеспечить при помощи строительного уровня. Очевидно, что на данном этапе домашнему мастеру понадобится помощник.
4. Пользуясь вытяжкой как трафаретом, нужно карандашом отметить на стене положение ее крепежных отверстий.
5. Теперь в стене нужно просверлить отверстия диаметром не менее 8 мм под дюбели. Последние должны иметь длину не менее 50 мм.

Остается прикрутить вытяжку к стене.

Для начала: какие есть виды вытяжных систем

Вытяжки различаются по способу крепления:

1. Встраиваемые. Они монтируются внутри подвесного шкафа.
2. Настенные. Фиксируются на стенке над газовой плитой или электропечкой.
3. Подвесные. Устанавливаются под шкафом или полкой над плитой.
4. Угловые. Монтируются в одном из углов кухни.
5. Островные. Устанавливаются в кухнях с островком по центру. Крепятся к потолку. Самые тяжёлые вытяжные системы по монтажу.

Кстати, если вам нужно рассчитать мощность вытяжки, то предлагаю сделать это с помощью нашего калькулятора.

Учитывая принцип работы, вытяжки бывают 2-х видов:

• проточные. Прибор затягивает загрязнённый воздух и прямотоком выводит его в вентшахту. Такая система является самым эффективным вариантом очистки воздуха.
• Циркуляционные. Аппарат пропускает воздух через очистные фильтры, а затем тот же самый, но уже очищенный воздух поступает назад в кухню.

Мнение эксперта

Никоноров Владимир Алексеевич

Наш эксперт. Специалист в области кондиционирования и вентиляции с 10-летним стажем.

Задать вопрос

Вентиляционная труба в циркуляционной системе не нужна и монтировать сам аппарат очень легко. Но, поверьте, толку от него мало. Фильтры постоянно забиваются и нуждаются в регулярной замене. К тому же, они не справляются с объёмами и не очищают поступаемый воздух качественно.

Установка воздуховода

В первую очередь необходимо решить, куда, собственно, мы будем тянуть воздуховод. Неопытные пользователи предлагают навскидку несколько вариантов:

1. Завести в вентиляционный канал. Многие поступают именно так, не задумываясь при этом, что во время простоя вытяжки вентиляционная система квартиры теряет 50% производительности (из двух вентканалов остался только один – в санузле). В результате жильцы страдают от духоты и избыточной влажности.
2. Врезаться в вентиляционный канал сбоку. При такой схеме вентиляция остается полностью работоспособной, но как минимум четверть откачиваемого вытяжкой загрязненного воздуха будет возвращаться обратно в квартиру, а при определенных погодных условиях – даже весь его объем.
3. Вывести на улицу. Вариант крайне хлопотный, ведь придется проделывать отверстие в наружной стене. К тому же зимой при выключенной вытяжке холодный воздух с улицы будет проникать в воздуховод, вызывая образование конденсата на электромоторе. В результате корпус вытяжки может оказаться под напряжением и в момент случайного контакта пользователь получит удар током.

Самое правильное решение – подсоединить к вентиляционному проему тройник, который с одной стороны будет подключен к воздуховоду вытяжки, а с другой – оснащен воздушным обратным клапаном, иначе называемым клапаном-хлопушкой.

Этот клапан устроен самым простым образом: он состоит из рамки, установленной в ней одно- или двустворчатой заслонки толщиной 0,5 мм и слабой пружины, которая стремится удерживать заслонку в открытом положении.

Материалом для клапана может служить негорючий пластик, например, фторопласт или стеклотекстолит, но быстрее всего срабатывают алюминиевые заслонки.

Алюминевая кухонная гофротруба для вытяжки

Обратный клапан нетрудно изготовить и самому

При этом очень важно обеспечить правильную жесткость пружины. Ее следует делать из проволоки диаметром 0,2 – 0,3 мм, диаметр витков должен составлять 3 – 5 мм, а длина всей пружины – от 120 до 150 мм

При работающей вытяжке клапан захлопывается и загрязненный воздух в полном объеме удаляется через вентканал. Как только прибор отключится, пружина откроет заслонку и вентиляция снова будет функционировать в штатном режиме.

В качестве воздуховода лучше всего применять алюминиевую гофру. Она удобно монтируется, не создает посторонних шумов (пластиковый воздуховод может резонировать) и легко деформируется, поэтому для подключения к тройнику, имеющему сечение квадратной формы, какие-либо переходники не понадобятся. Единственный недостаток гофры – слишком аляповатый вид. Поэтому пользователи обычно или прячут ее в коробе, или переносят плиту прямо под вентканал, так чтобы гофра имела минимальную длину.

На прямых участках гофру следует растягивать максимально: тогда ее стенки станут гладкими и их аэродинамическое сопротивление значительно уменьшится.

Пластиковые воздуховоды обычно имеют квадратное или прямоугольное сечение, поэтому к вытяжке их следует подсоединять через переходник.

Места соединений (это касается и алюминиевой гофры) нужно уплотнить силиконовым герметиком и обмотать малярным скотчем.

Монтаж воздуховода

Процесс монтажа воздухопровода может показаться намного сложнее, чем установка самой вытяжки. Для этой работы следует подготовить некоторые материалы и инструменты. Так, вам понадобится:

1. Гофрированная трубка. Ее диаметр зависит от марки вытяжки. Длина подбирается на месте, она зависит от расстояния от вытяжки до вентиляционной шахты.
2. Для плотного крепления понадобятся различные хомуты.
3. Специальный вентиляционный выход. Он подбирается в зависимости от диаметра гофрированной трубки и размеров отверстия в вентиляционной шахте.
4. Если вы решили монтировать воздуховод из пластика, то вам понадобится насадка на вытяжку. Она имеет определенный диаметр, который зависит от модели конструкции. Одна сторона такой насадки имеет прямоугольную форму.
5. Пластиковая труба прямоугольного профиля. Ее нужно подобрать по размеру насадки на вытяжку. Лучше взять с запасом, проще отрезать лишнее, чем бегать по магазинам и искать недостающий кусок.
6. Специальный г-образный переход.
7. Выход для вентиляции прямоугольной формы.

Для более надежной и герметичной установки следует запастись герметиком и малярным скотчем. При монтаже воздухопровода следует придерживаться общих правил:

• Нельзя сужать трубу без сильной необходимости. Вообще следует помнить – чем больше диаметр воздуховода, тем эффективней работа вытяжки.
• Стоит избегать больших изгибов, иначе можно перекрыть доступ воздуха, что может повлиять на работу вытяжки.
• Помните, что гофрированная труба материал довольно «нежный», он не терпит грубых механических воздействий. Если труба порвалась, то можно попробовать заклеить ее при помощи скотча, но это не дает гарантии герметичности.

Соблюдая эти правила, можно без труда установить воздуховод, при этом добиться высокой эффективности работы вытяжки.
