Установка доводчика на дверь: схема монтажа, пошаговое руководство

Регулировка и обслуживание – для правильной работы системы

Итак, как нам установить доводчик на дверь правильно, мы разобрались. Теперь, когда все установлено, производим корректировку закрывания дверей. Для этого открываем полотно и смотрим на скорость закрытия. Если она не устраивает, то при помощи винтов производим регулировку до достижения желаемого результата. В каждой модели эти регулировочные винты могут располагаться по-разному, поэтому стоит обратиться к инструкции за этой информацией. Для увеличения скорости винты вращают по часовой стрелке, а чтобы затормозить и создать плавность хода – против часовой стрелки. Поскольку дверь открывается на 180°, в конструкции предусмотрена регулировка скорости закрытия в диапазоне от 180 до 15° и от 15° до захлопывания.

За диапазон закрывания отвечает первый винт, а за скорость доводки – второй. Не стоит переусердствовать в откручивании/закручивании винтов. Иногда хватает небольшого смещения, чтобы изменить скорость хода. В противном случае можно не только сбить все настройки, но и вывести доводчик из строя. Если модель оснащена дополнительными функциями, то для них предусмотрены отдельные регуляторные болты. Для декоративного оформления доводчиков предлагаются специальные накладки, которые придают механизмам эстетичный вид и защищают корпус и винты регулировки от попадания пыли и грязи. Поскольку все механизмы со временем расшатываются под воздействием перепадов температур, уровня влажности и прочих факторов, рекомендуем проводить проверку и регулировку плавности хода не менее двух раз в год.

Все трущиеся детали конструкции надо смазывать по мере необходимости. Кроме этого, нельзя оставлять дверь открытой на долгое время в целях сохранности доводчика. Исключением может служить лишь конструкция со специальной функций блокировки хода. Если уж и существует необходимость оставить дверь открытой надолго, то следует разъединить механизм тяги и рычага. При обнаружении подтеков масла доводчик необходимо заменить, поскольку это свидетельствует о его неисправности. Как видим, установить доводчик на любую дверь своими руками не составляет большого труда, главное, подойти к этому делу ответственно. Не забывайте проводить регулярный осмотр и обслуживание механизма для его бесперебойной работы.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

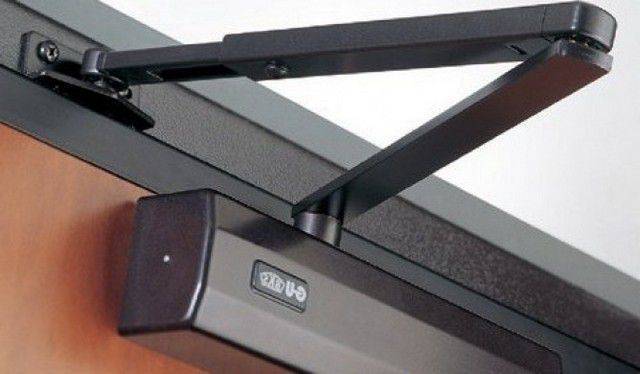

С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
С рычажной тягой
Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.
Со скользящим каналом

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Технология установки доводчика

Выбирают доводчик по ширине и массе двери, используя таблицу европейского стандарта EN 1154. Так, для ширины двери до 750 мм и массе до 20 кг достаточно доводчика класса EN-1, при параметрах 850 мм и 40 кг – EN-2, и так далее. Класс устройства указан в документации. При невозможности подбора доводчика нужного класса для тяжелой двери можно установить два устройства, равномерно распределяющих нагрузку
Выбираю место и тип установки доводчика. При этом в первую очередь оценивают направление открывания дверей. Если дверь открывается «на себя», корпус доводчика монтируют на верхнюю часть дверного полотна со стороны петель, если «от себя» – корпус устанавливают на дверную коробку, а к полотну двери крепят рычаг. Независимо от типа тяги – канальная или рычажная – доводчики накладного типа монтируются по одинаковой технологии.

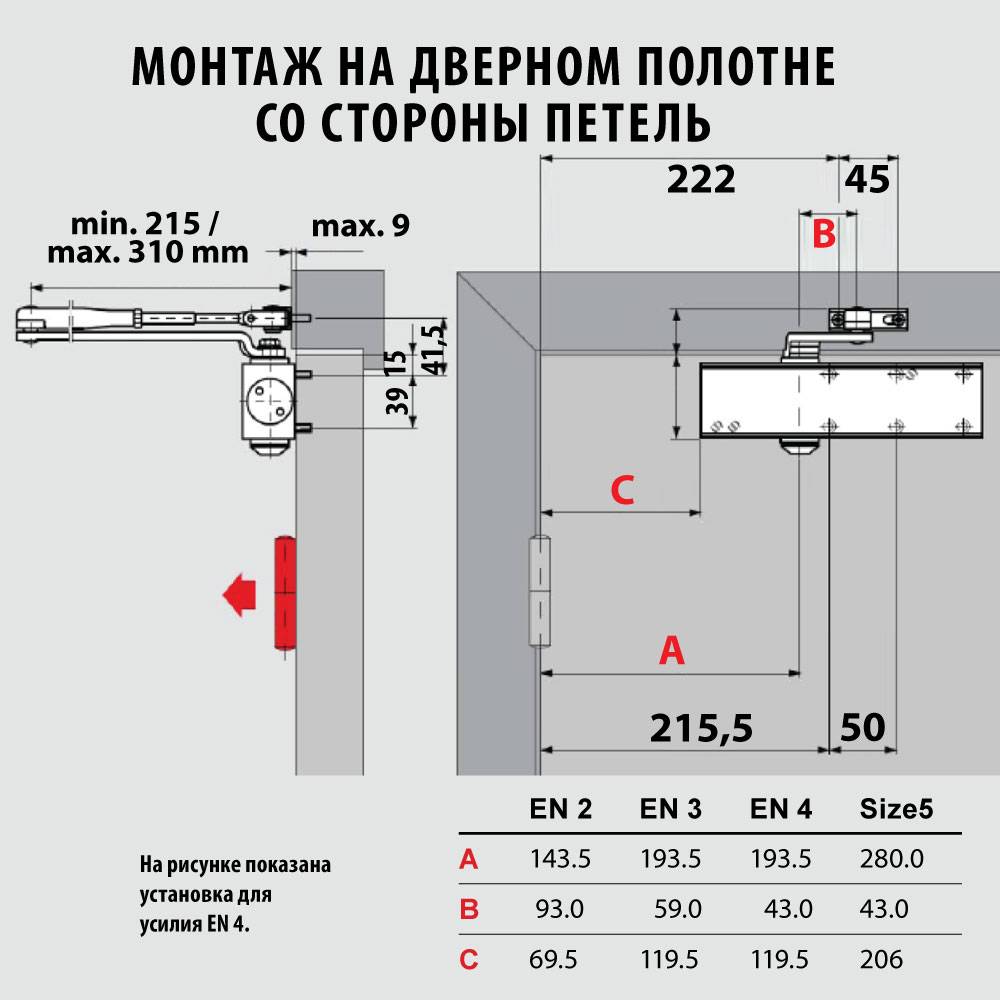

Прикладывают монтажную схему в масштабе 1:1, приложенную к доводчику, одновременно к дверному полотну и косяку и керном сквозь бумагу размечают места выполнения отверстий. Схему необходимо брать ту, которая соответствует выбранному типу установки.
Просверливают отверстия необходимого диаметра в дверном полотне и коробке. Если дверь выполнена из тонкостенного металла или алюминиевого профиля, необходимо использовать специальные крепежные приспособления – бонки, не позволяющие металлу деформироваться в месте крепления элементов.
С помощью саморезов крепят через просверленные отверстия корпус доводчика и башмак рычага или реечную планку. К корпусу доводчика с помощью идущего в комплекте винта прикрепляют ответную часть рычага, соединяют рычаг в колене.

Регулируют коленный рычаг так, чтобы он был установлен под углом 90 градусов к плоскости дверного полотна в соответствии с картинкой. Рисунок «А» соответствует установке доводчика в режим работы «с дохлопом», рисунок «Б» – без дохлопа.

Приступают к регулировке усилия закрывания дверей. Для этого открывают дверь, оценивают скорость закрывания и с помощью регулировочных винтов доводят ее до желаемой.

При регулировке доводчика в режиме с «дохлопом», устанавливаемого на дверях с защелкой или кодовым замком, необходимо четко отрегулировать скорость и усилие закрывания двери в двух зонах: в начальной зоне в диапазоне от 180 до 15 градусов и в конечной, от 15 до 0градусов

Скорость и усилие в конечной зоне для успешного захлопывания двери должны быть чуть больше, однако существенной разности скоростей следует избегать.
При регулировке важно не переусердствовать с выкручиванием винтов, иначе может произойти разгерметизация корпуса доводчика с утечкой масла, в результате которой он выйдет из строя.
Некоторые модели доводчиков имеют дополнительные опции, например, торможение открытия. При регулировке их также доводят до желаемого уровня.

Нюансы нестандартной установки

Иногда требуется использование альтернативной схемы установки доводчика для межкомнатных дверей или тяжелых входных полотен. В процессе используются монтажные пластинки и уголки. В некоторых моделях они есть в комплекте, для других нужно покупать отдельно:

Если дверной проем оказывается слишком глубоким и не позволяет установить рычажный кронштейн на раме, то применяют монтажный уголок.
Иногда возможна противоположная ситуация, и уголок используют для установки вместе с корпусом оборудования.
Особенности конструкции двери не всегда позволяют установить корпус доводчика (узорная резьба или высокое стекло), в этом случае используют монтажную пластину, на которую ставят корпус оборудования.
Если дверь выступает за раму или место над полотном не позволяет прикрепить рычаг доводчика, то для выравнивания положения корпуса и крепления используют монтажную пластину.

Выбор пластины или уголка будет зависеть от конструкции полотна, размера доводчика. Определиться с ним поможет консультант магазина.

Общие сведения об устройстве дверных доводчиков

Доводчик – это механическое устройство, накапливающее потенциальную энергию при открытии двери, которая затем расходуется на ее плотное закрытие. «Аккумулятором» чаще всего является мощная пружина.

Передача усилия на пружину и обратно, на дверное полотно, может осуществляться по одной из двух схем:

1. Доводчики с внутренним гидравлическим контуром и реечной передачей усилия.

Схема работы доводчика с реечной передачей момента и гидравлическим контуром

При открывании двери шестерёнка, установленная на оси рычага, проворачиваясь, передает поступательное движение через рейку поршню (верхняя часть рисунка), а тот, в свою очередь, сжимает пружину.
Когда открывающее внешнее усилия снято, пружина стремиться вернуться в исходное положение (на рисунке – снизу). Она толкает поршень, вызывая вращение шестеренки, которая передает усилие на рычажную систему доводчика.

Корпус доводчика в разрезе

Плавность работы обеспечивается системой полостей и каналов, по которым перетекает масло, которым заполнен весь корпус доводчика. Изменяя внутренний просвет каналов, можно точно отрегулировать плавность работы всего механизма.

Подобная схема является самой распространенной, особенно на доводчиках с рычажной передачей усилия.

Видео: устройство и схемы установки доводчика с реечным механизмом

2. Доводчики с кулачковым механизмом

Схема доводчика с кулачковым механизмом

На оси рычага – кулачок сложной эксцентричной формы («сердцевидной»), с двух сторон подпертый роликами. При открытии двери выступающая часть кулачка сжимает пружину, которая на своем обратном ходу вызывает проворачивание кулачка в противоположную сторону, что приводит к плавному закрытию двери. Регулировка вращающего момента проводится изменением геометрии профиля эксцентрика.

Такая схема чаще применяется в доводчиках с канальным расположением тяги или в механизмах скрытого размещения.

Следующий параметр классификации доводчиков – место их установки. Подавляющее большинство устройств предназначено для накладного монтажа их вверху. Однако, иногда из соображений не эстетичности или невозможности установки механизма сверху (например, стеклянные двери, или в тех случаях, когда доводчик своим видом нарушит задуманный дизайн помещения), могут применяться и другие схемы – скрытая установка в полу, в раме или в дверном полотне.

В свою очередь, накладные доводчики с верхним расположением подразделяются на два типа:

Доводчик с открытым двухколенным рычажным механизмом

Механизмы с шарнирной (рычажной) тягой, состоящей их двух колен. Достоинства – простота и надежность конструкции, хорошая передача усилия, большой заложенный потенциал возможных регулировок и дополнительных функций. Недостаток – выступающая рычажная система может не всем прийтись по вкусу из эстетических соображений. Кроме того, она в большей степени подвержена проявлениям вандализма.

Доводчик с направляющим каналом — слайдерной системы

Доводчики слайдерной системы – со скользящим каналом. Свободный конец рычага снабжен роликом и перемещается в закрытом коробчатом канале. Достоинства – эстетичность, меньшая подверженность вандальным действиям, возможность размещения в канале ограничителя открывания двери. Отсутствие выступающих деталей позволяет устанавливать такие доводчики на дверях, близко расположенных к стенам. Недостатки – требуются более значительные усилия для открывания дверей (сжатия пружины), ограниченность в регулировках и дополнительном функционале.

Конструкции и устройство тяги

С рычажной тягой. Такие модели имеют характерный вид — перпендикулярно к поверхности дверного полотна торчат рычаги. Те же доводчики называют еще с коленной или шарнирной тягой. Конструкция работает надежно, но торчащие рычаги непривлекательны, к тому же, при желании, их легко сломать. Есть еще один недостаток: по мере открывания двери требуется прикладывать все большее усилие. Для детей и пожилых людей это может стать проблемой.
Со скользящим каналом. В этих моделях рычаг располагается параллельно дверному полотну, что обеспечивает более привлекательный внешний вид. Еще один плюс: при открывании двери на 30°, усилие для дальнейшего открывания становится намного ниже. Оснащенные такими дверными доводчиками двери легко открывают и дети и пожилые люди.

Установка доводчика на дверь в зависимости от направления открывания

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Регулирование доводчика при монтаже

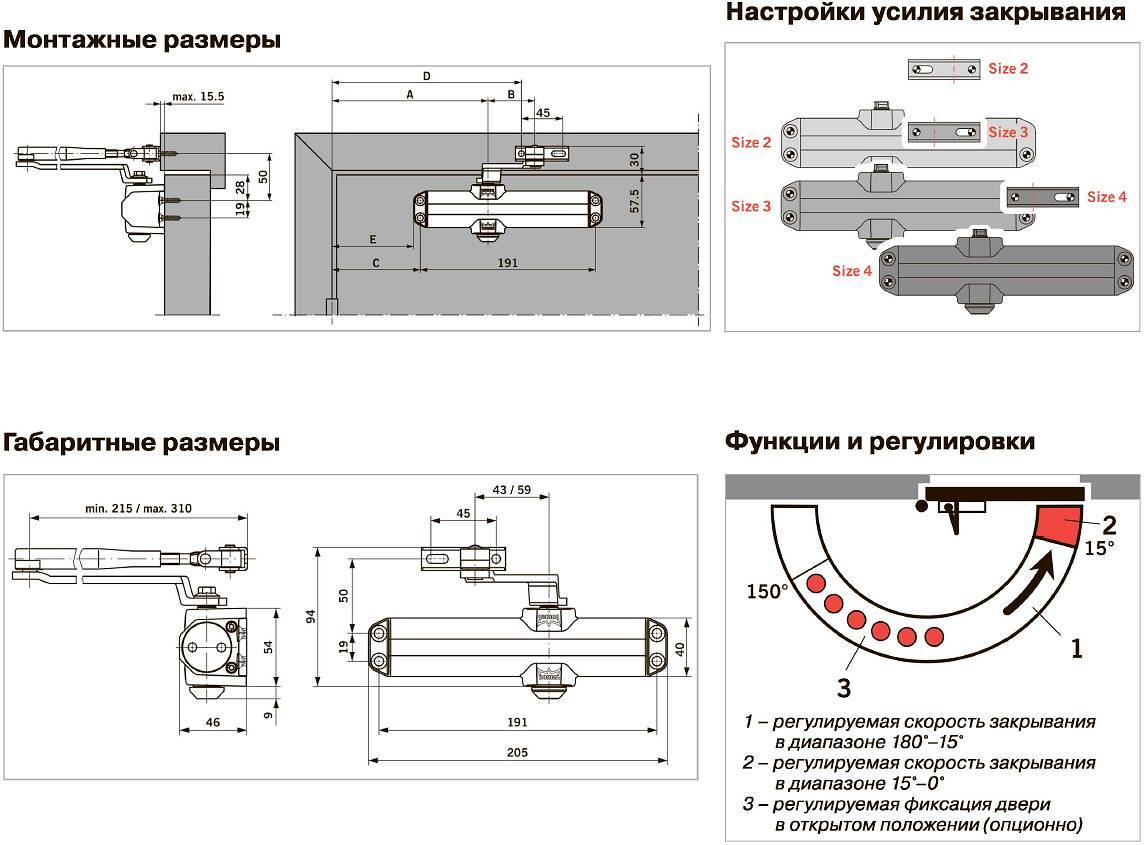

Основными регулируемыми параметрами являются: закрывающая сила, угол распахивания, скорость передвижения полотна. При слишком тугом передвижении, дверьми не смогут пользоваться дети, будут прижиматься домашние животные, а также будет возникать дополнительная нагрузка при погрузочных и разгрузочных работах. А с резким закрыванием дверей можно получить удары, синяки и прищемить конечности.

Темп передвижения двери

По завершении установки необходимо узнать, как регулировать доводчик двери для удобности в использовании. Самостоятельная регулировка усилия устанавливается винтом. При слишком быстрых дверях, винтик крутят на половину оборота по направлению часовой стрелки. При медленных движениях винтик перемещается в противоположную сторону на половину оборота. Чем слабее завинчены винтики, тем быстрее масло перемещается по конструкции и быстрее работает устройство.

Попробовав несколько раз покрутить винтики в разные стороны, вы поймете, какая скорость подходящая. Для входных дверей, балконных устанавливают быстрое закрывание. Оно позволяет меньше попадать насекомым, сквознякам и посторонним людям. Медленную скорость устанавливают для межкомнатных полотен.

Установка дохлопа

Очень важна регулировка доводчика двери по силе дохлопывания. При сильном хлопке и грохоте будет разрушаться дверная коробка. Поэтому требуется отыскать оптимальную скорость.

Дохлоп действует на последних 25см. от внешнего дверного края. Настраивают его так же как и главный ход – изменением положения винта. Его нужно повернуть так, чтобы скорость не сильно ударяла косяк и полотна. Обычно устанавливают среднее положение, при котором срабатывает замедление конструкции с аккуратным полным примыканием.

Калибровка открытого положения

Не редко требуется удерживать распахнутое положение дверец при отсутствии домофона или при перевозе мебели. Такая регулировка дверных доводчиков производится при наличии функционала «hold open(открытая дверь)». Настраивание происходит следующим способом:

Открывают створку под 90 градусов.
Закрепляют специальный фиксатор, позволяющий держать дверцы открытыми.

Интересно! При установке другого градуса, функция не сработает.

Чтобы вернуть двери из зафиксированного положения, полотна тянут на себя.

Что можно ожидать от дверного доводчика?

Функции, которыми обладают заводские доводчики, способны значительно упростить эксплуатацию дверей. Обычно от доводчиков ожидается следующее:

Увеличение сроков эксплуатации и предохранение дверей от повреждений за счет амортизации, которую создает дверной доводчик. Если несколько раз для закрывания применить большую силу, чем необходимо, то полотно и коробка могут повредиться или деформироваться. Если же установлен доводчик, этого можно не бояться. Также будут нестрашны сквозняки.
Ограничение скорости открывания или закрывания уменьшит риск получения травмы человеком, который не ожидает, что дверь может начать движение. Когда она двигается медленно, то времени среагировать на это и уйти от удара становится больше.
Функция задержки закрывания избавляет человеческое ухо от неприятных хлопков и стуков. Благодаря ей дверное полотно плавно прислоняется к коробке.
Если есть необходимость, можно зафиксировать дверь в открытом положении и не бояться, что она случайно закроется.
При отсутствии времени или желания закрывать дверь, это можно спокойно не делать, так как функция притягивания сделает все автоматически.

Все такие требования можно смело выдвигать к заводским доводчикам. Если же изготовить механизм своими руками, то некоторых функций не будет. Из подручных материалов и при помощи домашних инструментов сделать аналог заводскому изделию невозможно.

Преимущества

Установка пружинных моделей петель дает следующие преимущества:

удобство пользования дверью даже с занятыми руками;
сохранение тепла в помещении;
обеспечение беспрепятственного массового прохождения людей;
предотвращение сквозняков;
самостоятельное закрывание двери.

Для легких дверных полотен пружинные петли могут заменить доводчик

Пружинные петли, установленные в помещении, дают следующие преимущества:

Сбережение тепла и отсутствие сквозняков.
Удобное использование дверей даже с занятыми руками путём их не задействования, что служит полезной функцией в ресторанах, барах, метро, медицинских учреждениях и офисах.
Предоставление беспроблемного прохождения в случаях массовых скоплений и большого количества людей.
Отсутствие надобности закрывания дверей, так как этот процесс происходит самостоятельно.
Возможность установить их самостоятельно.

Пружинные петли для дверей имеют ряд преимуществ

Выбор пружинных петель не представляется сложным. При выборе, следует учесть некоторые особенности и важные детали, как направление движения, нужно принимать к сведению ту желаемую сторону, куда будут двигаться двери – право/лево. Также возможно приобретение универсальных петель.

Ширина деталей отбирается согласно размерам дверного основания, на чем стоит предельно акцентироваться. Выдерживаемый вес петлей нужно определять сразу, ориентируясь на стандартные варианты (около 20-60 кг на петлю). Зная требующийся вес, возможно определить необходимое количество петель.

Видовые характеристики важны, петли способны иметь значительную разницу в длине и цвете. Часто встречающиеся размеры – 7,5х10х12,5 см, цвета бронза, латунь, хром, золото, никель. Также стоит учесть наличие способности контролирования скорости закрывания дверей и деталей, предоставляющих плавное и бесшумное движение.

Пружинные доводчики

Доводчики для дверей бывают не только механическими. Есть еще пружинные. Они считаются устаревшими, но согласитесь, что ставить в доме или квартире автоматический доводчик можно разве что на входные двери. И то, вопрос о целесообразности остается открытым.

Пружинные доводчики — вариант для межкомнатной двери

В то же время в некоторых помещениях желательно двери держать закрытыми. Тогда и имеет смысл поставить пружинные доводчики. Они стоят в разы меньше, устанавливаются элементарно. Их недостаток: они не регулируются и давят с постоянной силой. Тем не менее, неплохой вариант для двери в ванную комнату, например. Как работает один из пружинных дверных доводчиков можно увидеть в видео.

С установкой тут все элементарно. Устанавливаются они со стороны, где установлены дверные петли. Прикручиваете устройство к косяку на удобной для вас высоте. Все. Установка закончена.

В некоторых моделях есть направляющая, которая монтируется на дверное полотно. По ней бегает ролик, прикрепленный к выносной штанге. Это устройство более прогрессивное: не портит двери. Но при установке необходимо выверить уровень для установки направляющей.

Есть пружинные доводчики в некоторых дверных петлях. Их, понятное дело, ставят в процессе монтажа, но знать о том, что есть такое чудо: петли с доводчиком, не помешает.

Какие моменты нужно учитывать

Чтобы правильно установить на железную дверь доводчик, нужно еще при выборе устройства определиться с его техническими характеристиками. Некоторые модели – такие, как напольные конструкции – нужно монтировать заранее. Их установка учитывается еще на стадии проектного решения.

В обычных домах и на объектах нежилой инфраструктуры чаще используют накладные варианты – они крепятся снаружи, в верхней части дверного полотна. Кроме того, существуют потайные варианты, устанавливаемые в дверной коробке или самом полотне. Как правило, подобные системы монтируются производителем, а на этапе монтажа требуют только регулировки.

Их монтаж на входную дверь чаще всего производится с креплением коробочному брусу. В большинстве случаев фирменная продукция снабжается подробным пояснением от производителя по поводу выбора точек фиксации изделия. Для успешного монтажа нужно обязательно заранее отрегулировать и само полотно. Оно должно иметь легкий ход на петлях, входить в проем без перекосов.

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

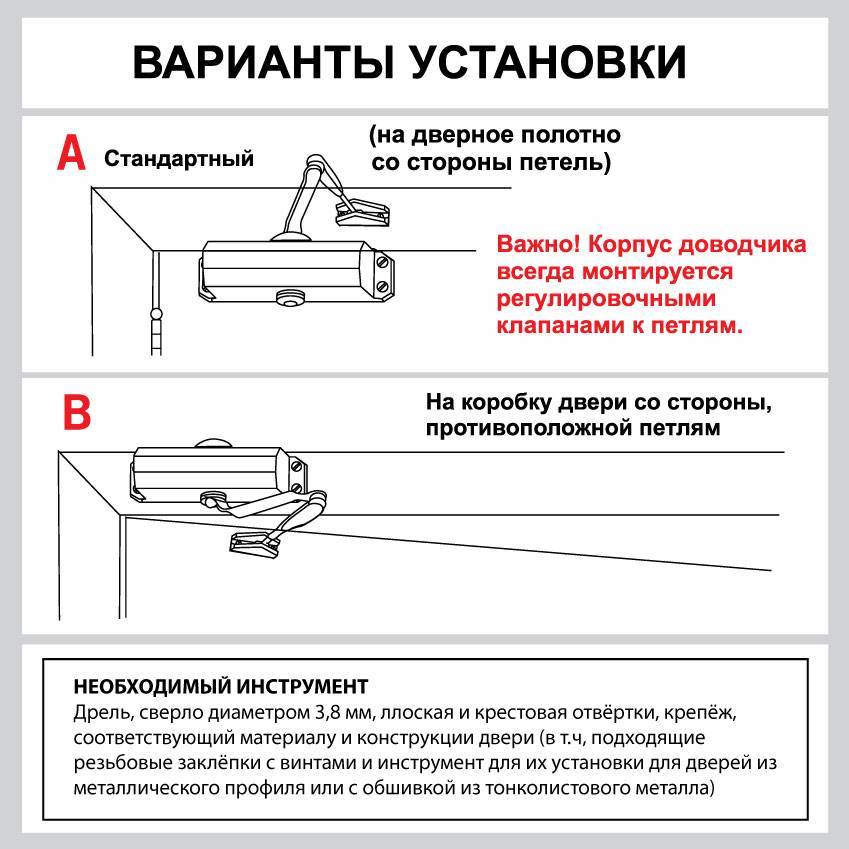

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>

Типы доводчиков и способы установки

Установка плавно закрывающего дверь механического устройства снижает нагрузку на фурнитуру, оберегает петли и саму конструкцию от преждевременного износа. Оборудовать им можно и входную, и межкомнатную дверь, и дверь между домом и банной пристройкой или гаражом.

Различия в способе монтажа определили классификацию доводчиков, делятся которые на:

накладные механизмы, устанавливаемые на коробочный брус или на полотно, или в дверные петли вместо стержня;
напольные конструкции, закладка которых производится в период устройства напольного покрытия и проектируется обычно заблаговременно;
скрытые устройства, расположенные или в коробке при достаточной ее мощности, или в полотне. Для оснащения данным типом механизмов нужно фрезеровать полости, за осуществление чего без опыта не стоит браться.

Самой простой и доступной для неопытного исполнителя будет накладная установка доводчика на дверь, процесс которой в большинстве случаев подробно описан изготовителем. Заботливые производители сейчас прилагают к своим изделиям не только подробное описание, но и точно повторяющий контур механизма шаблон с четкой разметкой точек для крепления. Практически все действия осуществляются согласно стандартному алгоритму, но существуют нюансы, забывать о которых не нужно.

Варианты монтажа конструкции

Механизмы с рычагами или со скользящими каналами крепить можно, как с внутренней, так и с наружной стороны межкомнатной дверной конструкции. Только на наружную сторону входных дверей устанавливать устройство нежелательно из-за негативного влияния характерных перепадов атмосферной температуры.

Дело в том, что плавность хода управляющей рычагом пружины обеспечивает переменное перетекание машинного масла из одной полости в другую. А оно в морозы становится более вязким и густым, а в жару более жидким. Стало быть, из-за температурных колебаний регулировать работу устройства придется чаще, чем указано производителем, что в конечном итоге сокращает рабочий ресурс системы.

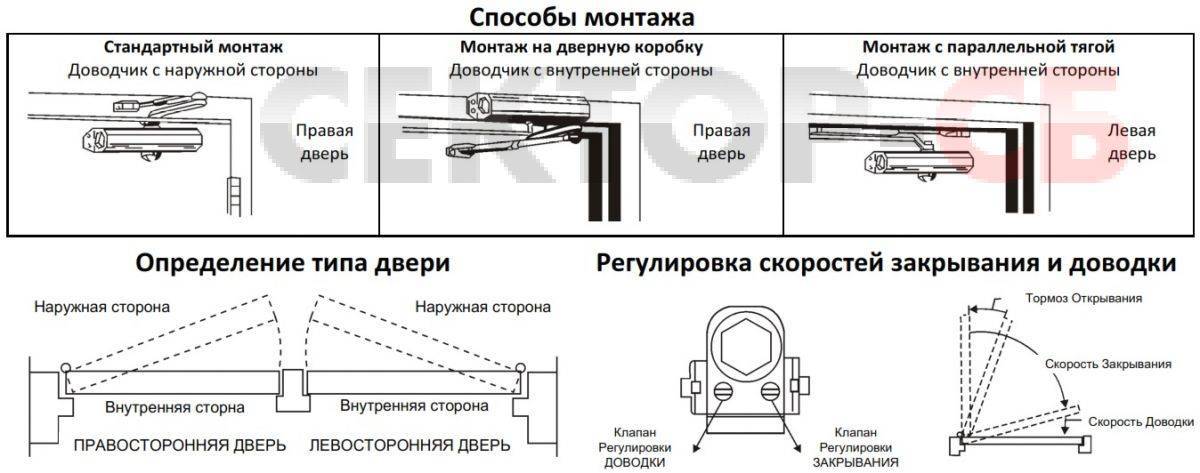

Можно выбрать одну из трех распространенных схем монтажа:

Стандартная установка предопределяет фиксацию основного рабочего органа на полотне. Рычаг при такой схеме расположения крепится к притолоке дверной коробки.
Верхняя схема диктует крепление механизма на притолоке – верхнем коробочном брусе, а башмак рычага привинчивается к дверному полотну.

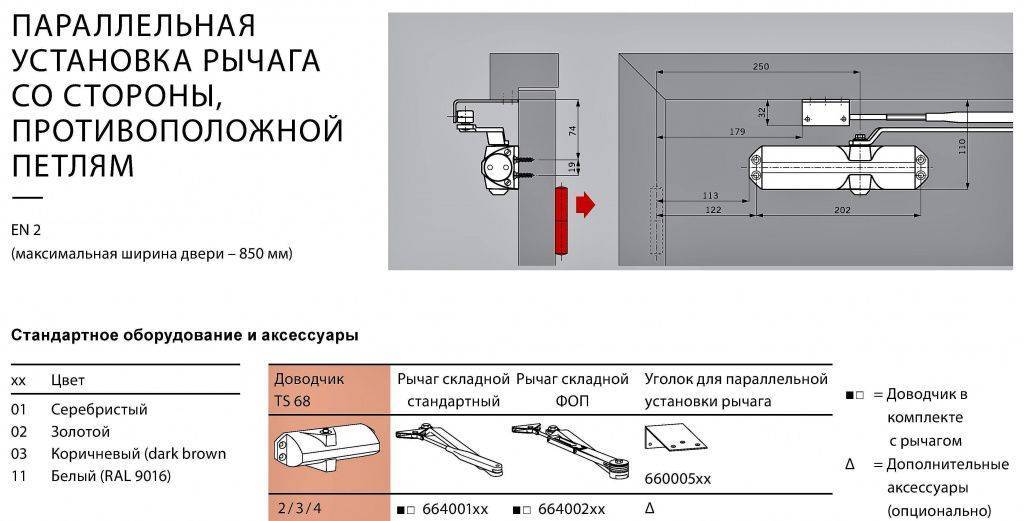

Параллельное расположение подобно стандартному варианту, но рычаг крепится не перпендикулярно, а параллельно с помощью монтажного уголка.

Зависит схема установки доводчика двери от варианта расположения петель. То есть, от направления движения полотна при открывании/закрывании. Если дверь открывают «на себя», то монтаж устройства осуществляется стандартно на полотно, а рычаг крепится к коробочному брусу. Вариант «от себя» заведомо предполагает верхнее крепление устройства к притолоке с фиксацией рычага на полотне.

Бывают еще нестандартные случаи, такие как, например, недостаточная высота дверного просвета. Но ушлые разработчики нашли выход из конструктивно сложных ситуаций, предложив домашним и профессиональным мастерам монтажные уголки и пластины.

Установка дверного доводчика в подобных случаях выполняется по параллельной схеме двумя способами:

рычаг крепят параллельно, установив башмак его на монтажный уголок, зафиксированный на коробке;
основной орган доводчика крепят к коробочному брусу с помощью монтажной пластины.

Кратко о доводчиках со скользящей тягой

Устройства со скользящей тягой привлекают оптимизированным дизайном, практически не нарушающим декор интерьера. Среди плюсов возможность модернизировать устройство электромагнитным фиксатором или пожарным сигнализатором. Функционируют такие доводчики с большим усилием, и нет возможности контролировать их работу, но оснащение эластичным ограничителем-вставкой позволит задавать необходимый угол раскрытия створки. Большинство модификаций устанавливается по схемам, аналогичным вышеописанному перпендикулярному варианту. А вот универсальные модели со скользящей канальной тягой можно монтировать с обеих сторон.

Внимание. Монтаж канальных (слайдерных) доводчиков со стороны, обратной стороне расположения дверных петель, диктует оснащение устройства ограничителем угла открывания полотна

Заменить его может встроенный в слайдер специализированный стопор.
