Как правильно размещать электрические розетки и выключатели

Высота монтажа розеток

Каких-то строгих требования на этот счет нет. Строительные правила рекомендуют монтировать электророзетки на расстоянии одного метра от пола

А в правилах монтажа электрического оборудования есть пункты, на которые и следует обращать внимание, устанавливая розетки в доме или квартире:

• в жилых помещениях оптимальная высота розетки от пола – 15-30 сантиметров;
• электророзетки на кухне устанавливаются на уровне 1,3 метра от пола;
• если в квартире есть маленькие дети, то розетки в обязательном порядке должны быть оснащены специальными заглушками или шторками;
• минимальное расстояние от электророзеток до газовых труб – 50 сантиметров;
• в помещения с повышенной влажностью стандартная высота монтажа розеток – 1 метр;
• установка электророзеток в душевых кабинах запрещена;
• минимально допустимое расстояние от двери кабинки до электророзетки – 0,6 метра; электророзетки в таком случае обязательно дополняются устройством защитного отключения.

Гостиная

У двери

Для расположения выключателей и розеток у двери гостиной действуют те же правила, что и в кухне: высота 75-90 см, свободный доступ всех членов семьи с разным ростом.

Фото: kvadrim.ru

Во входной зоне тоже нужна розетка: для пылесоса или обогревателя. В среднем высота от пола должна быть 30 см, от проема двери — 10 см.

В ТВ-зоне

Телевизор — обязательная вещь для многих в гостиной. В ТВ-зоне нужно несколько розеток. Средняя высота расположения — 130 см, тогда их не будет видно за техникой. Понадобятся 2 электрические розетки и по одной розетке для ТВ и интернета.

Дизайн: Студия NW-Interior

В зоне дивана

При планировании розеток в гостиной нужно учесть расположение торшеров, электроприборов, а также дополнительных розеток для ноутбука и телефона. Средняя высота расположения — от 30 см.

Часто при планировании розеток в гостиных забывают о такой технике, как кондиционеры, электрокамины, увлажнители воздуха и игровые приставки. Учитывайте имеющиеся у вас приборы, те, которые вы планируете приобрести, и исходя из этого планируйте количество розеток.

У рабочего стола

Нередко гостиная является еще и рабочим уголком. В таком случае розеток понадобится больше. Предусмотрите 2-3 штуки в том месте, где будет стоять рабочий стол. Удобнее расположить их над столом, чтобы не залезать каждый раз под него для включения/отключения, но не всем такое решение нравится эстетически. Если у вас стационарный компьютер, можно поставить розетки внизу — вряд ли вы будете постоянно включать и выключать его.

Дизайн: ItalProject

Разводка электричества в квартире. Правила высоты розеток в спальне

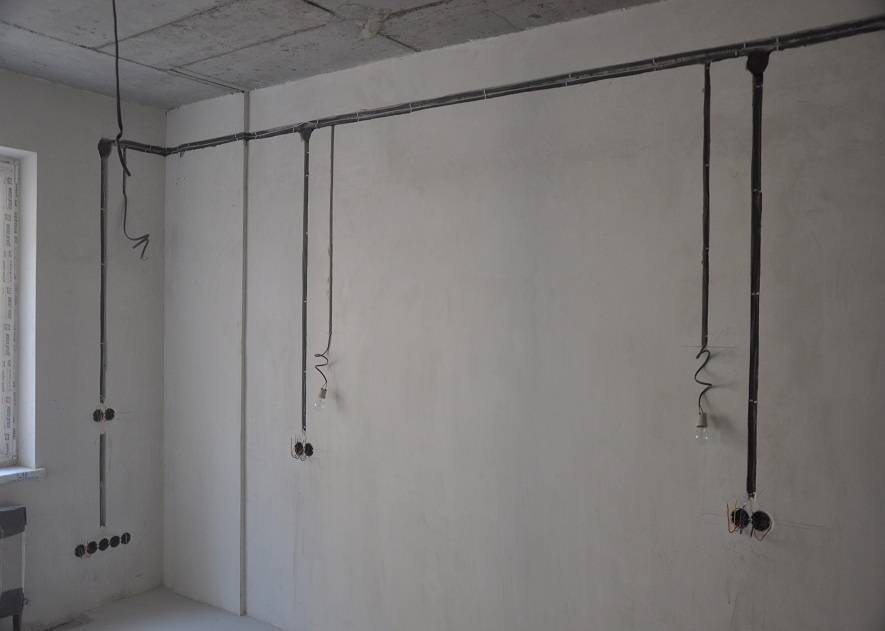

Разводку электричества следует планировать на стадии ремонта, предварительно определив, какая будет в квартире расстановка мебели и бытовых приборов. Тогда провода можно будет проложить внутри стен, а выводы для выключателей и розеток сделать в максимально подходящих местах.

Прокладка скрытой проводки – дело пыльное и грязное, поэтому работу стоит выполнить на начальной стадии ремонта

Оптимальная электрическая схема для спальни

Не существует универсальной схемы разводки электричества для спальни. Ее правильный вариант должен быть разработан для каждого конкретного случая с учетом расположения кровати, туалетного столика, одежного шкафа, телевизора и кондиционера.

Оптимальная электрическая схема для спальни, заранее продуманная и согласованная с ее потенциальными обитателями, сделает пользование электроприборами рациональным и комфортным.

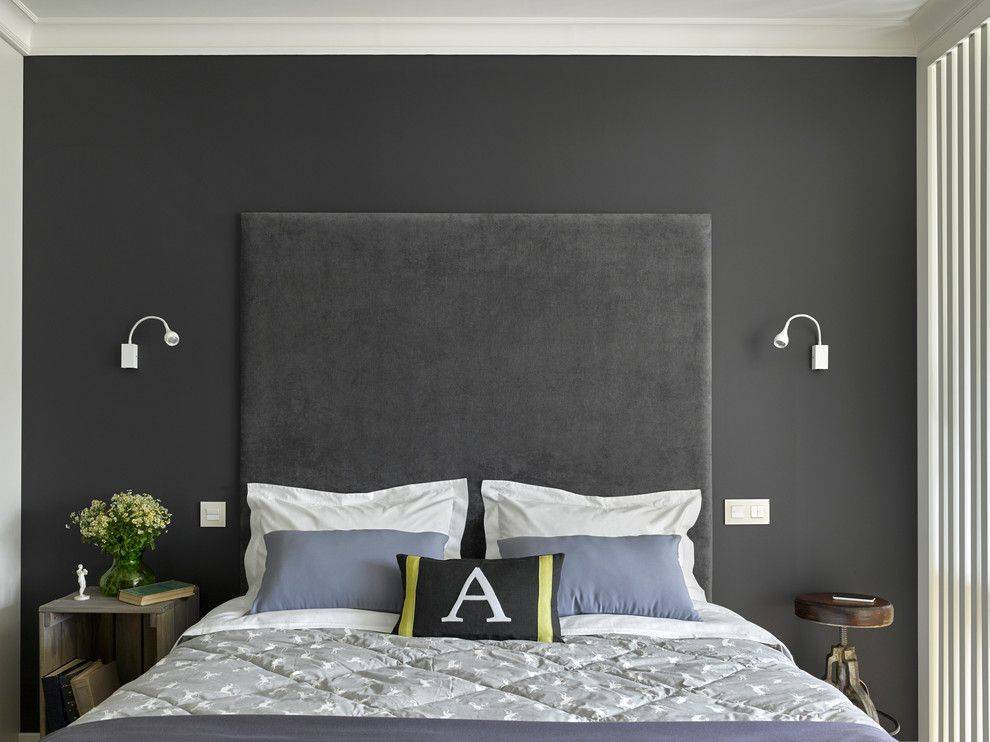

Возле двери и около спальных мест рекомендуется поставить проходные выключатели основного освещения, чтобы входя в комнату можно было включить свет и потушить его, не вставая с кровати.

Схема расположения розеток в спальне для двоих

Для локальной подсветки туалетного столика предусматривается выключатель в случае использования бра, вмонтированных в стену по обеим сторонам от зеркала. Если источник освещения – настольные лампы, для них нужны две розетки, спрятанные за столиком.

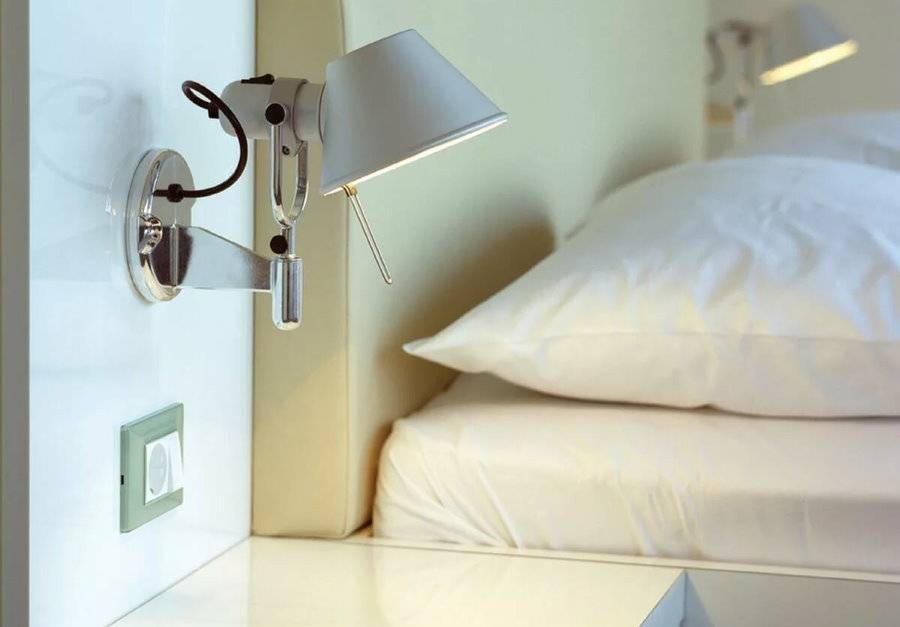

Если настенные светильники предусматривают скрытый подвод электричества, необходимо заранее продумать расположение выключателей

В спальне, функционально совмещенной с кабинетом, имеется рабочее место, где как правило присутствует компьютер: системный блок, монитор, колонки и, скорее всего, Wi Fi роутер. Вот еще минимум четыре электроточки, которые следует включить в схему.

Высота установки розеток в спальне

По евростандартам, розетки нужно размещать в спальне на высоте 30 см от пола, а в 90 см от него – выключатели. С их помощью даже маленькие дети смогут самостоятельно включать свет, а низкая розетка удобна для подключения пылесоса или торшера.

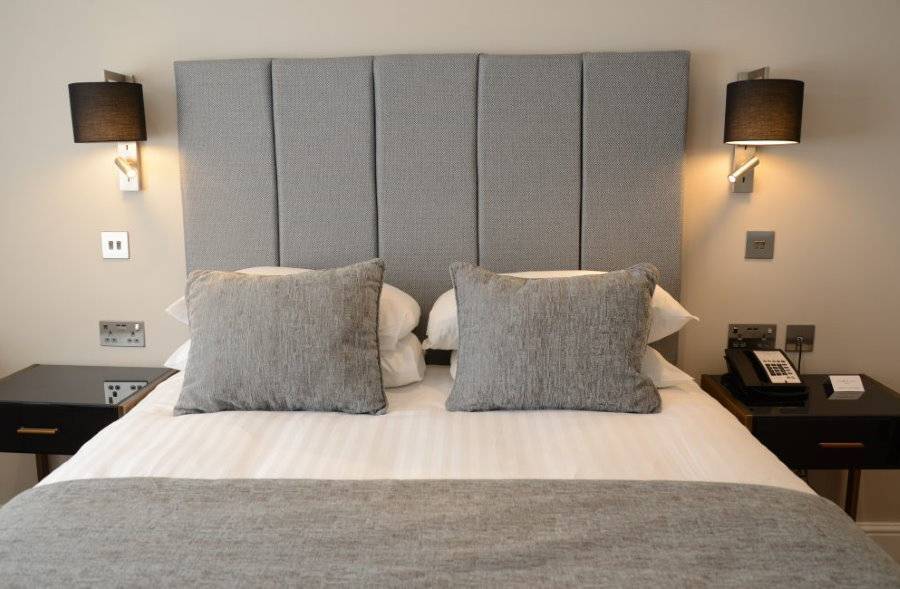

Схема размещения розеток над прикроватными тумбами

Согласно стандартам, принятым еще в советское время и не забытым до сих пор, штепсельный разъем должен находиться на уровне 90 см, а выключатель – на отметке 160 см от пола. Это удобно для тех, кто не хочет лишний раз наклоняться.

Количество розеток около двухспальной кровати увеличивается вдвое

Есть также рекомендации по установке розеток в зависимости от расположения предметов мебели и стационарных электроприборов, а именно:

• 0-70 см от пола возле прикроватных тумбочек;
• 90 см от пола около письменного стола;
• на уровне от 150 см и выше для телевизора, в зависимости от высоты его крепления к стене.

Розетки по возможности должны находиться вне пределов видимости, если это не мешает доступу к ним.

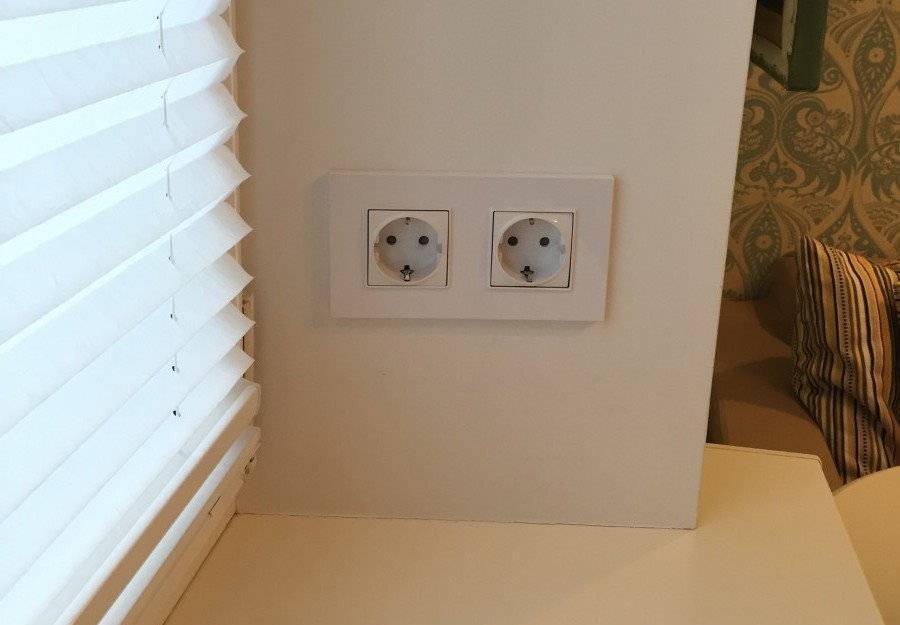

Неплохо будет учесть и мощные розетки у окна спальни, которые пригодятся для подключения обогревателя на случай сильных морозов

Особенности и правила установки розеток в спальне

Интересный факт! Госстандарты нормируют лишь установку штепсельных разъемов и других электроэлементов относительно газопроводных конструкций, а также их размещение в детских учреждениях и помещениях с повышенной влажностью, таких как сауны, кухни и санузлы. Но даже в этих случаях регламентированы только минимальные расстояния от пола или до источника тепла и влаги.

Невозможно составить универсальную схему расположения розеток и выключатель, приходится действовать по обстановке

В жилых домах и квартирах размещение розеток призвано создать как можно больше комфорта жильцам. Если среди них есть маленькие дети, лучше приобрести модели с защитой или специальные заглушки.

Лучшим решением будут не простые “затычки”, которые дети могут вытащить, а заглушки с ключом

Где должны находиться выключатели и розетки?

Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.

Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.

При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.

Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.

Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.

Правила и схемы подключения проводов

Важно!

Обращаем внимание, что все работы по подключению проводки выполняются в обесточенном состоянии! Предварительно следует наметить фазовый и нулевой проводник в каждой коробке. Схема подсоединения розетки к электросистеме

Схема подсоединения розетки к электросистеме

Поскольку действующие нормы не регламентируют взаимное расположение нулевого и фазового проводников, то можно подключать их в любом порядке. Однако, если используется коробка для установки нескольких розеток, то фазу следует подключать к одинаковой стороне каждой из них, а нулевой провод – к другой. Розетка двойная в одном корпусе имеет только одну общую пару контактов.

Схема подключения блока розеток на одну линию

Обычно принято все розетки помещения разводить единообразно. Но и разное подключение ошибкой не считается.

Важно!

Обращаем особое внимание на надежность присоединения проводников к контактам и неподвижность установленных розеток. Если недотянуть контакт или плохо закрепить розетку – со временем появляется искрение, и провода отгорают

А это уже чревато пожаром!

Установка и подключение розетки

После подключения всех розеток проверяется отсутствие короткого замыкания между проводниками проводки, и только после этого к ней присоединяется фаза.

Существующие нормативы

Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.

Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

Пункт 7.1.50 ПУЭ-7:

• розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
• допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
• в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.

Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:

• в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
• в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
• розетки рекомендуется устанавливать на высоте в 1 м;
• в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
• на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

Высота установки розеток и выключателей по ГОСТ и ПУЭ

СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:

• в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
• в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
• минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).

В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:

• выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
• розетки: 0,9 – 1 м.

В обиходе такой способ монтажа получил название «советский стандарт».

Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.

Правила установки электрической бытовой техники

В первую очередь, нужно прикинуть какая, и где будет располагаться мебель, а также электрическая бытовая техника в комнате, для наглядности оптимально нарисовать план-схему в правильных пропорциях, на которой обозначить все предметы мебели и электрооборудование, которое необходимо подключать к электрической сети.

Розетки для непостоянного применения, установленные в открытых зонах стенных конструкций, оптимально расположить на единой высоте – тридцать сантиметров от поверхности пола, их количество необходимо подобрать с учетом того, чтоб бытовой пылесос, мог дотягиваться до любой комнаты.

Розетки, расположенные над компьютерным столом, комодом, тумбочкой и т.д., оптимально установить на высоте 10-18 см от мебельной поверхности. Для того чтобы грамотно подобрать высоту монтажа выключателя, для начала необходимо определить в какую сторону будет осуществляться открытие дверного полотна в этом помещении и установить выключатель с того края дверной коробки, где находится ручка. На высоте от пола примерно 75-95 см, смотря какой у вас рост, то есть это расстояние определяется на практике.

Положение выключателей, сильно привязано к виду комнаты, так, к примеру, в узком коридоре или на лестничном пролете, обычно их монтируют на старте и на финише, в спальной комнате или гостиной, оптимально установить выключатели возле входа в помещение, а так же у спального места, для контроля за освещением лежа.

Высоту выключателей подбирайте по тем же правилам, беря в расчет из какого положения они станут чаще использоваться, другими словами, если это у выхода из комнаты, то берем высоту 75-95 см, учитывая ваш рост, а если возле спального места, то выключатель нужно расположить на такой высоте, чтобы можно было легко его достать вытянутой рукой.

Применяя на практике данные простые рекомендации, здравомыслие и не забывая про элементарную безопасность, Вы способны найти наилучшее расположение и высоту розеток и выключателей в вашей квартире. Не забывайте простое правило, — лучше заранее все хорошо рассчитать и определить, чем потом переделывать все заново.

Высота розеток и выключателей над столешницей на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Некоторые рекомендации по расположению розеток на кухне:
2. Для подключения посудомоечной и стиральной машинки, холодильника – 10-20 см от уровня пола. Это оптимальный вариант относительно длины электрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
3. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
4. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
5. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели – 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
6. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

• Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления:
• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Высота розеток для телевизора на стене

В зале или гостиной, телевизор чаще всего смотрят, сидя на диване или в кресле. Для среднестатистического человека, ростом около 175 см, удобнее всего расположить телевизор на высоте 120 см от пола до центра экрана. Розетки делаются за телевизором, по его вертикальной оси, ближе к его верхнему краю. Конкретная высота установки розетки зависит от диагонали телевизора. Сюда же выводим и антенный кабель.

Обустройство ниши для розетки (выключателя) скрытого монтажа

В случае переноса розеток (выключателей) на другое место или высоту возникает необходимость в обустройстве новых ниш. Для этого отмечается место расположения новой розетки.

С помощью «чашечного» сверла по гипроку или бетону (в зависимости от материала стены) перфоратором высверливается отверстие по глубине равное высоте подрозетника.

Центральная часть выбивается с помощью долота перфоратором или вручную – долотом и молотком.

Канал для подводки электропроводки выгоднее направлять вниз от розетки, к полу, если она располагается на высоте 100-500 мм от уровня пола. Таким образом удастся избежать лишней штробовки, уложив часть электрокоммуникаций в технологической нише плинтуса.

Штробовка канала осуществляется с помощью штробореза. В случае его отсутствия – с помощью угловой шлифовальной машинки – «болгарки», оснащенной диском с алмазным напылением.

Прорезать канавки лучше под небольшим сходящимся углом, чтобы облегчить выбивание из канала бетона или кирпича. Промежуток между двумя параллельными прорезами освобождается от бетона или кирпича долотом перфоратора или ручным долотом (зубилом).

Электропроводка в канале закрепляется быстротвердеющим раствором гипса. В сложных местах: изгибах поверхности, углах, её следует предварительно укрепить в канале металлическими или ПВХ скобами или хомутами, прикрученными к стене.

Поверхность канала оштукатуривается и защищается абразивной сеточкой вровень с плоскостью стены.

Монтаж розетки (выключателя) во вновь устроенной нише производится таким же способом и последовательности, как рассматривалось выше.

Монтаж напольных (наплинтусных) розеток

Такой способ монтажа розеток позволяет полностью избежать штробления стен для устройства ниши и канала для электропроводки.
По типу напольные (наплинтусные) розетки относятся к внешним. То есть их корпус выступает над поверхностью стены (плинтуса). Поэтому, их монтаж возможет только в тех местах, где к стене не планируется устанавливать мебель.

Прокладка электропроводки в этом случае осуществляется в технологических каналах, которые имеет большинство моделей современных ПВХ плинтусов.

Перед установкой напольной (наплинтусной) розетки осуществляют прокладку электропроводки внутри плинтуса. Для этого удаляют из него центральную съемную планку. Освобождается канал. В него укладывается электрический провод. Наибольшую сложность представляет укладка электропроводки в местах состыковки плинтуса: по длине, на наружных и во внутренних углах. В этих местах приходится протягивать электропроводку сквозь соединительные элементы.

Место вывода электропроводки из плинтуса устраивают просверливанием отверстия d-10 мм. в верхней его части.
Напольная (наплинтусная) розетка могут устанавливаться как с применением деревянных колодок под основание, так и без них. Во втором случае повышается эстетический вид розетки, но для её крепления придется просверлить два отверстия в стене и закрепить с помощью саморезов в ПВХ дюбелях.

Рекомендации по установке розеток

Где и как располагать выключатели и розетки необходимо определять только на основании безопасности и, конечно же, комфорта. На сегодня не существует прописанных стандартов, в которых указывалось бы место для размещения разъемов электросети и выключателей. Особенно их количества в отдельной комнате.

Планирование – это этап подсчета числа механизмов, которыми будет пользоваться человек на постоянной основе, независимо от помещения. Плюс еще 1–2 розетки сверху для дополнительных устройств. Самые строгие требования предъявляются только к мастерам, осуществляющим монтаж приборов электросети в квартире. Такие люди должны быть специалистами с хорошим опытом.

Но если было принято решение осуществлять все работы самостоятельно, то нужно ознакомиться со всеми видами электрооборудования. Поскольку ассортимент продукции очень широк, это значит, что под каждую потребность можно найти оборудование.

Это может быть аудио розетка, позволяющая подключить акустику, музыкальный центр или разъем для стационарного телефона, а также для Ethernet кабеля. Высота установки определяет комфортные условия для проживания в доме, его безопасность, благоустройство и красоту.

1. Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:
2. Определиться с размещением электроприборов и расстановкой мебели в комнате.
3. Составить подробную схему, выдержав заданный масштаб. В проекте отобразить:
   • дверные и оконные проемы;
   • трассу прохождения электропроводки;
   • области прокладки водо- и газопровода;
   • размещение бытовой техники/мебели;
   • указать все розетки, в том числе телефонные и интернет.
4. Разрабатывая схему, необходимо соблюдать ряд правил:
   • расстояние от выключателей до систем коммуникаций (батарей, газовых и водопроводных труб) – минимум 50 см;
   • отступ от оконного/дверного проема или угла комнаты – не менее 10 см;
   • расстояние до мойки – от 80 см;
   • необходимо учесть габариты мебели, чтобы впоследствии они не загораживали розетки или выключатели;
   • розетки для подключения стационарной техники (телевизор, микроволновка, компьютер) лучше расположить за самими электроприборами;
   • резервные розетки рекомендуется размещать на единой высоте – 30 см от уровня пола.
5. Распределение выключателей зависит от ряда факторов:
   • сторона открывания входной двери;
   • типа помещения – на лестнице или в длинном коридоре рекомендуется устанавливать по два выключателя (в начале и в конце комнаты);
   • высота расположения выключателя у входной двери – 80-90 см.

https://youtube.com/watch?v=YZ–N5Zr0GI

Инструкция по установке в квартире

Монтаж электроприборов производится так

1. Проверяется исправность распределительного щита. Вот его-то своими руками устанавливать категорически нельзя: система допусков для электромонтажников введена не зря. Устанавливать его должны только профессиональные электрики.
2. Отключается питание помещения, где производится монтаж. Желательно при этом повесить на щитке табличку: «Не включать, ведётся работа» или хотя бы предупредить соседей и членов семьи о том, что ведутся работы с электричеством, и ток подавать нельзя.
3. По заранее размеченным линиям производится штробление стен для монтажа электропроводки, делаются выемки под посадочные гнёзда розеток или выключателей. Если используются внешние приборы и внешняя проводка, эту процедуры пропускают. Не требуется штробление, если при ремонте меняются только сами розетки и выключатели, а электрокабель остаётся прежним.
4. В сделанных выемках устанавливаются подрозетники или крепёжные устройства выключателей.
5. Концы кабеля зачищаются, подключаются к зажимам контактов.
6. Розетка или выключатель крепится на своё место.
7. Провода другим концом подключаются к общей электросистеме здания.
8. Устанавливаются внешние панели приборов.
9. На комнату подаётся напряжение, тестером или индикатором проверяется работоспособность установленных розеток или выключателей.

Монтажтут

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Деление ванной на зоны

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Как можно расположить розетки в ванной

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Как правильно располагать выключатели света?

Выключатели в масштабах ремонта — это такая мелочь! Но правильное их расположение может сделать повседневную жизнь намного более комфортной и удобной. Как именно — узнаем ниже.

Общие правила

Правильнее всего располагать выключатели на расстоянии 10-15 см от дверного проёма. Попадая в любое жилое помещение, человек интуитивно пытается нащупать выключатель на стене рядом со входом.

Photo: Nicole Marino

Оптимальная высота расположения выключателя — 80-90 см от уровня пола. Конечно, как многие помнят, советский ремонт, предполагавший установку выключателя на уровне головы, не сильно усложнял кому-то жизнь — даже дети воспринимали это как вершину, которую нужно покорить. Но все же высота, при которой выключатель можно нащупать рукой, не поднимая её, намного комфортнее и эргономичнее. Именно поэтому в семьях, где рост взрослых ниже среднего, устанавливать выключатели правильнее даже не согласно новым общепринятым нормам, а ещё ниже к полу.

Ещё о комфорте: это не очень очевидно, но действительно удобнее, если включается свет нажатием на верхнюю часть клавиши, а выключается — на нижнюю (при условии, что выключатель не проходной или перекидной)

Чтобы понять, почему так, обратите внимание на то, как вы держите руку, когда заходите в комнату и вам нужно включить свет, и как — когда выходите и вам нужно его выключить. Убедились?

В каком бы положении клавиши в итоге не включался свет, проследите, чтобы так было во всех комнатах. То есть если для включения света на кухне нужно нажать на верхнюю часть клавиши, в детской, ванной и гостиной он должен включаться таким же образом.

Photo: Aleksey Gnilenkov

Включатель должен располагаться с той же стороны, что и ручка двери. Так, чтобы одной рукой вы могли открывать дверь, а другой — выключать свет.

Если в комнате есть сразу несколько источников освещения (что соответствует правилам), пусть на каждый из них приходится по одному выключателю с одной клавишей, а не один выключатель с несколькими клавишами. Такое правило обусловлено простым удобством — иногда попасть по клавише, не задев при этом другие, бывает довольно проблематично.

Необязательно «закреплять» за одним выключателем один осветительный прибор. Можно сгруппировать разные источники света и вывести их на единый выключатель. Например, один может отвечать за мягкий свет (торшеры, бра, подсветки), другой — за яркий. Каждый из этих сценариев света подходит для разных жизненных ситуаций. Например, ранним зимним утром поток яркого света будет только раздражать, зато к полудню зимнего же дня, когда недостаток естественного освещения особенно ощутим, такой свет придётся как нельзя кстати.

Ванная

Выключатели для ванной, а также других комнат без естественного освещения (кладовая, гардеробная и т.д.), должны находится за их пределами, например, в коридоре.

Если выключатель для ванной всё-таки решено установить в самой комнате, удостоверьтесь, что расстояние от него до двери душевой кабины или ванны не меньше 70 см.

Кухня

Выключатели на кухне должны быть в некоторой удаленности от раковины и газовой трубы — в 50-60 см от них.

Photo: Emily May

Спальня

Если в спальне над кроватью висит бра (хотя дизайнеры рекомендуют делать выбор в пользу прикроватных, а не настенных светильников, которые во время вечернего чтения освещают только вашу макушку), лучше расположить его выключатель в 10 см над прикроватной тумбой.

Photo: Wicker Paradise

Если кровать двуспальная и бра тоже два, можно расположить включатели над кроватью посередине (так, чтобы каждый имел доступ к своему свету) и добавить на панель проходной выключатель основного света. Нажать на него намного удобнее, чем вставать с кровати и плестись к выходу, чтобы выключить главный свет. Единственное, что нужно учесть при таком расположении — пусть два крайних выключателя отвечают за бра, а тот, что посередине — за «большой» свет. Нужно это для того, чтобы не запутаться, какой из выключателей регулирует работу главной лампы, а какие — дополнительных.

Если кровать двуспальная и лампы над ней тоже две, не делайте на них только один выключатель. Тому, кто хочет спать, а не читать, будет гораздо комфортнее, если свет будет гореть не над его «половиной».

Александр Яровой

18.03.2016

Монтаж накладных розеток

Это наиболее простой вариант установки, если придерживаться приведенной ниже инструкции, то проблем с установкой не возникнет. Будем исходить из того, что разметка мест расположения электроточек уже произведена, в этом случае алгоритм действий будет следующий:

1. Подготавливаем инструмент и необходимые материалы. Нам понадобятся:

• дрель или перфоратор (в зависимости от типа поверхности), а также соответствующие сверла;
• крепеж, он также подбирается в зависимости от материала стены;
• металлическая пластина по размеру розетки (если установка производится на деревянную поверхность;
• отвертка и сама розетка.

1. Разбираем конструкцию на составные элементы (откручиваем верхнюю панель, снимаем механизм с нижней панели). Пример разобранной наружной розетки
2. Вырезаем заглушку, через которую будет подводиться провода (на рисунке выше отмечена зеленым кругом).
3. Прикручиваем нижнюю панель к стене (если она из горючего материала, подкладываем заготовленную заранее металлическую пластину). Если стена бетонная или кирпичная, предварительно необходимо в местах крепления просверлить отверстия под дюбели. Крепежные отверстия на корпусе отмечены на рисунке 7 красными кругами. Перед тем как затянуть крепеж, следует выставить основание по уровню.
4. Устанавливаем механизм на основание.
5. Производим подключение (подробно об этом процессе будет рассказано в отдельном разделе, поскольку он выполняется одинаково для всех типов устройств).
6. Прикручиваем внешнюю панель.

Как видите, ничего сложно в данном процессе нет. Теперь перейдем к встроенной установке.

Прихожая

Начнем с прихожей. Сразу после входной двери под рукой должен располагаться проходной выключатель. Именно проходной, а не простой одноклавишник. Почему, будет понятно далее.

Этот выключатель отвечает за свет в коридоре. Если вы открываете дверь правой рукой, а левая у вас остается свободной, то его желательно ставить именно слева, на высоте 90см от пола.

На случай наличия домофона, возле двери следует заложить кабель питания и одну витую пару. Она необходима для передачи видеосигнала.

Если пожелаете, чтобы данный видеосигнал передавался на телевизор в гостиной или спальне, закладывайте две витые пары.

Под потолком в прихожей обязательно запланируйте место под минисерверную со своей розеткой, Wi-Fi роутером и т.п.

В современных условиях она должна быть в каждой квартире.

Это будет то самое место, куда изначально из подъезда стекаются все TV и интернет кабели, а затем сигналы от них расходятся по всем помещениям.

Естественно, в прихожей должен располагаться сам электрощиток.

В коридоре у большинства из нас находится зеркало с небольшими шкафчиками. Это место можно назвать макияжной зоной.

Данный уголок также должен быть электрофицирован. Для него закладывайте 2 розетки:

для подключения фена и других женских приборов по наведению красоты

А также отдельный выключатель:

он отвечает за подсветку этой самой макияжной зоны

В конце прихожей в обязательном порядке ставится второй проходной выключатель. Он работает в связке с тем, что вы заложили слева от двери на входе в квартиру.

Основное правило по освещению в прихожей – делать переключатель света на “грязную” зону, в “чистой” зоне.

То есть, вы попали в квартиру – включили свет. Сняли обувь и пошли в чистую кухню или зал. Дабы вам не возвращаться в одних носках по грязному полу, вы просто отключаете свет на выходе из прихожей и все.

Еще не помешает в коридоре блок из двух розеток на уровне пола. В него очень удобно включать пылесос при уборке не только данного пространства, но и всех комнат.

А еще сюда же подключается ультрафиолетовая сушилка для обуви.

Осенью и весной, вы скажете спасибо электрику, который вам посоветовал ее заложить.

С прихожей на этом все. Итого, если суммировать все электроточки, получаем следующий результат:

место под электрощиток

место под серверную

кабель питание 220В и витая пара под домофон

2 проходных выключателя

1 простой выключатель

5 розеток

Размещение выключателя

Поскольку современные электрические приборы приобрели довольно привлекательный внешний вид, уже не придется их прятать под мебелью или за шторами. Устанавливайте розетки и выключатели в тех местах, в которых Вам будет удобно ими пользоваться. Выключатели размещаются возле входа в помещение, или даже в самом помещении, но не на отдаленном расстоянии от двери. Оптимальное размещение выключателя колеблется на высоте до одного метра. Если Вы установите выключатель выше, возникнут проблемы с его функционированием. Маленькие дети не смогут дотянуться до выключателя, поэтому Вам придется частенько помогать им при включении электричества. Согласитесь, постоянное включение света в ванне или туалете постепенно надоедает, и люди порой могут сорваться на своих детях. Чтобы такого не было, сразу монтируйте выключатели не очень высоко.

Установка розеток и выключателей в полых перегородках

Скрытая проводка проходит не только внутри монолитных стен, но и за гипсокартонными перегородками и облицовкой, щитами из фанеры или ДВП, пластиковой облицовкой в общем, за тонкими листами материала, между которыми и стеной — пустота.

Установка распределительной коробки в гипсокартонной перегородке

Установка розеток и выключателей в этом случае несколько отличается от обычного способа. Чтобы проделать отверстия под установочные коробки, применяют не алмазную коронку, а коронку под гипсокартон. Работать с ней легче, нежели с алмазной. Можно использовать не перфоратор, а обычную дрель. Отверстия в материале проделываются заранее, сразу после того, как листы монтируются на место. Концы проводов перед этим подтягиваются к месту, где будут отверстия; как только они просверлены, кабели выводятся наружу.

Установочная коробка для полых стен: обратите внимание, на какую глубину она должна входить

Следующий этап — установка подрозетника. Для полых стен существуют специальные коробки. Для крепления их к стене на коробке есть специальные лапки. Нужно вставить коробку в отверстие и вытащить через лючки в днище провода, а затем закрутить два винта по бокам отверткой. Винты подтягивают лапки, которые упираются в лист материала с обратной стороны, фиксируя подрозетник на месте.

Крепление установочной коробки в полой стене

После этого розетка устанавливается в коробке. Если распаячные коробки, прикрепленные к основной стене, не прячутся за стенами, то присоединяются к материалу точно так же, как и подрозетники — при помощи прижимных лапок.
