Уличная печь: основные виды и пошаговая инструкция как сделать самостоятельно

Разновидности

Как и в случае домашнего очага, существует несколько видов каминов, устанавливающихся на улице. Перед тем как сделать выбор в пользу одного из них, следует познакомиться с их особенностями внешнего дизайна и принципом работы.

Печь-камин. Прототипом данной модели является русская печка. Она популярна тем, что дает возможность готовить пищу запеканием. Уличные печи имеют свои отличительные свойства. Так как теплообмен происходит с более высокой скоростью, то его необходимо всячески уменьшить. Для этого повышают изоляционные свойства стенок печей с помощью дополнительного слоя и образования пустот, содержащих воздух.
Встроенный мангал. Для нас мангал ассоциируется с шашлыком или способом его приготовления, хотя у многих ближневосточных народов он считается универсальным инструментом для готовки. Топливник такого камина выполнен в виде чаши с вертикальными стенками. После сгорания дров, оставшиеся угли служат для жарки, выпекания и даже для копчения продуктов. Камин с мангалом на даче всегда пользуется спросом при проведении семейных праздников.
Азиатский тандыр. Особенности конструкции этого вида печи позволяют готовить пищу на горячей поверхности стенок топки. Такой способ пришел к нам из Средней Азии и до сих пор пользуется популярностью среди любителей пищи, приготовленной на природе. Тандыр может сочетаться с классической топкой камина. Такое устройство позволит готовить еду и любоваться пламенем одновременно.

Каминный комплекс загородного дома

Печь-коптильня. Подобный тип устройства считается редкостью для частного дома. Оно основано на том, что топочная камера и отдел для продуктов отделены друг от друга. Дым, который получается в результате горения дров, не попадает сразу в дымоход, а проходит через камеру с продуктами. Возможна реализация моделей для холодного и горячего способов копчения.
Классический камин. Свое название он заслужил, благодаря внешним очертаниям. Это уличный очаг, окруженный порталом из камня или кирпича. На самом деле камень может быть всего лишь декоративной отделкой, а топка имеет расширенные функции мангала, барбекю, гриля.

Полезно знать: Как почистить камин, какие инструменты и средства следует применять

https://youtube.com/watch?v=68RCwdyKsLw

https://youtube.com/watch?v=qXq7hW0027Y

Этап 3. Приступаем к работе

Вначале проработайте план действий и составьте схему, желательно в мельчайших подробностях. Подумайте, где должна располагаться печка, как она будет выглядеть и т. д. Так время, затраченное на работу, значительно сократится, а количество необходимых материалов будет определено максимально точно.

Обратите внимание! Желательно использовать только качественные стройматериалы – это поможет избежать проблем в будущем. Если, к примеру, кирпич будет хорошего качества, то при кладке вы используете минимум раствора (по крайней мере, так говорят опытные печники)

Можно, разумеется, использовать и кирпич б/у, но перед использованием его для внутренних элементов обязательна тщательная очистка поверхностей.

Приготовленный раствор должен быть пластичным, но ни в коем случае не жидким! Так швы будут полностью заполняться, а появление потеков исключится.
Смесь рекомендуется просеивать через мелкоячеистое сито (диаметр ячеек – максимум 1,5 миллиметра).
Если глина используется жирная, то ее в обязательном порядке следует смешивать с песком.
Раствор перемешивается с предельной тщательностью. Перепроверьте всю смесь руками по окончании замеса, разомните комки и устраните ненужные примеси. Помните – раствор должен быть только однородным!
Перед работой глину следует проверить на жирность. Сделайте это следующим образом: возьмите по 1 литре каждого состава раствора глины с песком, после чего скатайте шарики диаметром по 0,5 сантиметра. Когда шарики высохнут, уроните каждый на какую-нибудь твердую поверхность с высоты в один метр. Шарик, который не разобьется, и станет идеальным соотношением компонентов.

Глину следует замачивать минимум за два дня до начала работы. За этот отрезок времени она достаточно «скиснет» и обретет требуемую пластичность.

Также уличная печь предусматривает использование таких инструментов и материалов, как:

кирпич (желательно шамотный), количество которого определяется ранее составленным проектом;
капроновая веревка;
глина;
лопата;
цемент;
кельма;
песок;
монтажный уровень;
дверка для поддувала;
дверка под топочное отделение.

Подготовительные работы и выбор места установки

Строительные процессы по возведению кирпичной печи в помещении или на территории дачного участка, начинаются задолго до непосредственной кладки. На подготовительном этапе необходимо выполнить ряд важных действий, которые положительно отразятся на функциональности и долговечности источника тепла на даче. К таким важным моментам относятся:

Подготовка глины для кладки. Можно приобрести готовую смесь, однако если в вашем регионе можно найти подходящий вид глины, то её необходимо соответствующим образом подготовить:

за 24 часа до начала кладки, её нужно замочить в виде;
через сутки, с помощью дрели с насадкой «миксер», перемешать глину с добавлением песка. Необходимо добиться консистенции жидкой сметаны;
просеять через сито сухой песок;
процедить жидкую глину через сито в ёмкость;
добавляя в ёмкость с глиной песок, перемешать смесь миксером. При образовании густоты в ёмкости — добавлять воду. Нужно добиться такой консистенции, чтобы раствор медленно растекаться на кельме.

Подготовка кирпичей. Перед началом работы необходимо тщательно осмотреть и отсортировать материал. Кирпичи без трещин и сколов будут использованы для топливников. Повреждённый материал тоже сортируют. Эти фрагменты и обломки пригодятся для изготовления половин, трёхчетвертин и четвертин.
Проверка и подготовка полов. Следует разобрать напольное покрытие до бетонной плиты либо до земли. Во втором случае необходимо утрамбовать почву, а сверху настелить толстый слой бумаги, рубероида или полиэтилена. Эти слои создадут гидроизоляцию конструкции.
Организация работы во время строительного процесса.

когда будет осуществляться кладка, то к печи должен оставаться доступ к каждой стороне постройки. Для удобства весь строительный материал необходимо расположить не ближе чем 60 см к стенкам печи.
всю конструкцию необходимо предварительно выстроить без применения цемента и глины, то есть сделать сухую кладку кирпича. Это поможет точно подобрать необходимое количество и качество строительного материала

Виды печей для дачи

Разновидности устройств представлены в широком ассортименте. Опытным мастерам не составит труда сделать любой вид, а новичкам следует выбирать простые варианты.

Что можно построить:

Дровяная печь. Уличный прибор с варочной поверхностью и духовкой уместен для больших участков. Топят печку дровами, пеллетами, гранулами.
Русская печь. Конструкция проще, чем у домашнего устройства, функционал остается прежним – готовка блюд на огне, запекание. Если утеплить стенки теплоизоляцией, она пригодна для эксплуатации в морозы до -10 С.

Мангал. Это тоже печь, но с открытой емкостью для углей, решетки.
Тандыр. Форма конструкции напоминает котел с высокими стенками. Для строительства применяют огнеупорные кирпичи, но можно изготовить тандыр из железной бочки, обмазав ее термостойкойкой глиной.

Что нужно учесть при выборе печи

Выбирая варочную плиту, следует ориентироваться на собственные потребности и возможности. Какие блюда планируется готовить на летней кухне? В каких объемах и с какой периодичностью? Для одних кулинаров достаточно миниатюрной помощницы, а для других необходим полноценный печной комплекс. Выбирать сегодня есть из чего!

Топливо – главный определяющий фактор

Наличие на участке возможности провести в летнюю кухню магистральный газ – огромное преимущество, позволяющее установить функциональную газовую печь и не беспокоиться о постоянном поиске топлива. Если газопровод проходит далеко, можно приобрести оборудование, работающее на баллонном газе. Преимущества газа – быстрая готовность плиты к работе, несложная регулировка интенсивности пламени и температуры духовки.

Электрические кухонные плиты тоже могут выступать в роли печи для кухни, вынесенной в беседку или отдельное помещение. Их преимущество в простоте и удобстве эксплуатации. В продаже можно найти компактные мобильные печки, которые не составит труда увезти на зиму в городское жилье.

Твердотопливная печь для кухни не зависит от наличия коммуникаций и может быть установлена даже на участке в глухом лесу. В качестве топлива подойдут доступные дрова и недорогой уголь. Аромат блюд, приготовленных на огне и углях, взбудоражит аппетит не только домочадцев, но и ближайших соседей.

Очень удобны комбинированные кухонные печи, сочетающие возможность использовать дрова и газ или уголь и электричество. Имея в своем распоряжении подобное оборудование, можно выбирать наиболее подходящий способ приготовления и экономить время.

Покупать или строить

Огромный выбор заводских моделей склоняет в пользу покупки готовой плиты. В продаже можно найти печи для летней кухни любого размера и типа. В качестве материала для их производства используют сталь, чугун, огнеупорные смеси. В фабричных изделиях тщательно продумана конструкция топки, исключены утечки дымовых газов и случаи возгорания.

При установке фабричного оборудования редко возникают сложности с монтажом. Металлические приборы сравнительно легкие, их можно устанавливать без дополнительного фундамента. Очаги из огнеупорных смесей не боятся влажности и легко проводят зиму в неотапливаемом домике и на улице.

Кирпичные и каменные очаги выглядят основательно и одинаково подходят как для открытых беседок, так и для закрытых павильонов. Кладка печного комплекса под заказ или своими руками позволяет не ограничиваться строгими рамками, а выбрать многофункциональную конструкцию, сочетающую все необходимые модули.

Самостоятельная постройка миниатюрной печки обойдется дешевле, чем покупка готовой модели с аналогичными функциями. Кирпичная конструкция прослужит дольше металла, она не боится влаги и не прогорает в процессе эксплуатации.

Варианты печей для летней кухни

Кухонная печь с духовкой – удобная плита, идеально подходящая как для беседки, так и для отдельного домика. Для летней кухни можно выбрать бюджетную двухконфорочную плиту с духовкой или вариант с четырьмя конфорками и грилем. В продаже есть компактные настольные и стандартные напольные модели, работающие от газа и электричества, а простейшую печь для кухни на дровах несложно соорудить из кирпича своими руками.

Если отдельная кухня эксплуатируется не только летом, но и во время холодов, имеет смысл обратить внимание на отопительно-варочную плиту. Эти устройства, как правило, оснащены двумя топками и работают в двух режимах: зимнем и летнем. Зимой очаг не только разогреет плиту, но и обогреет помещение, а летом от нее не будет исходить сильный жар, как от стандартной отопительной печки

Зимой очаг не только разогреет плиту, но и обогреет помещение, а летом от нее не будет исходить сильный жар, как от стандартной отопительной печки.

Печь-барбекю чаще всего устанавливают в летних кухнях открытого типа. Классические барбекю позволяют готовить блюда на гриле. Модели с расширенной комплектацией, именуемые барбекю-комплексами, помимо решетки, включают печные модули для приготовления шашлыка, плова, пирогов, копченостей. В комплекс входят модули для пиццы, варочные поверхности, русские печки, духовые шкафы.

Газовый гриль, дополненный духовкой и боковыми горелками, – отличный выбор не только для личного пользования, но и для небольшого кафе. На основе этого современного оборудования выпускают функциональные модули летних кухонь, оснащенные мойками и шкафами. В этой же серии есть компактные переносные и встраиваемые грили, работающие на газе. Газовые грили можно устанавливать на открытых и закрытых кухнях.

Выбор оптимального места

К расположению печи для садового домика надо подойти со всей серьёзностью, так как от этого зависит не только эффективная теплоотдача, но и ваша безопасность от возникновения пожара. Конечно в идеале в старые времена, да и сейчас, место где будет стоять печь, планировали до начала строительства дома.

Вот основные требования для определения места под печь:

Помещение, где вы планируете установить дровяную печь должна быть не меньше 16 кв.м.
Печь надо устанавливать на надёжный фундамент, а это значит под ней не должно быть половых балок. Дымоход должен выходить в том месте, где нет перекрытий.
Строительство возле внешней стенки не желательно, ведь драгоценное тепло будет отдаваться улице. Поэтому лучше определить её в центре дома, дымоотвод будет выходить в районе конька, и труба по высоте будет меньше. Для деревянных домов центральное размещение рекомендуется по соображениям пожароопасной безопасности.

Теперь поговорим об особенностях выбора места для печи. Лучший вариант обеспечить хорошую теплоотдачу, это поместить печь так чтобы все стенки могли соприкасаться с воздухом внутри жилища. Комнаты не должны быть большими, тогда без дополнительных источников тепла не обойтись.

Поэтому в идеале её следует разместить в проеме перегородки между комнатами, а топливник выходил бы в районе кухни или прихожей. С одной стороны кухня становится тоже тёплой с возможностью готовить, а с другой избавляет от мусора жилые помещения.

При установке многофункциональной печи в больших помещениях, её следует размещать опять же в центре комнаты. Печь превращается в место сосредоточения уюта, которое дает домашний очаг. Получается что-то похожее на квартиру-студию, со свободной планировкой, где печка становится разделителем пространства.

Отличия печи для казана

Печь для казана по своей конструкции может быть схожа с любой другой печью, но главным её отличием будет отверстие в чугунной плите, куда будет помещаться сам казан. Дело в том, что по всем правилом это отверстие должно иметь такую ширину, чтобы казан помещался на 2/3 ниже уровня плиты. Если отверстие сделать шире, то казан будет неудобно доставать. Если сделать уже, то поверхность казана не будет нагреваться равномерно. Сегодня имеются специальные плиты с кольцами разного диаметра, благодаря которым можно использовать посуду любых размеров. Но главное назначение такой печи — это приготовление пищи именно в казане.

Печь может быть нескольких видов:

сложенная из кирпича
переделанная из другого металлического прибора
вылепленная из глины.

Кирпичную печь можно соорудить как на улице, так и в помещении. Рассмотрим вариант построения кирпичной печи.

Заливка фундамента

Печка требует основательного фундамента, т. к. общий вес сооружения будет большим – более 750 кг. Перед началом закладки фундамента необходимо рассчитывать, что габариты основания будут на 100–150 мм больше, чем размеры самой постройки.

Сам фундамент заливается так:

На месте будущего основания выкапываем котлован на 40–50 см.
В полученной выемке обустраивается подложка из песка толщиной 10–20 см. Подложка хорошо утрамбовывается до образования плотной структуры.
Поверх песчаной подложки укладываем щебень. Толщина щебневой подушки должна быть не менее 3 см. Но на щебне можно сэкономить, если вначале на песок уложить 2 см кирпичного боя, а сверху оставшийся 1 см доложить уже щебнем.
После укладки щебневой подушки можно переходить к заливке фундамента. Для этого замешиваем цементный раствор и выливаем его в котлован. Поверхность вылитого раствора должна полностью покрывать котлован и выходить в уровень пола.

Теперь нужно дать основанию высохнуть и затвердеть.

Подготовим все необходимое

Если вы хотите построить какую-то конкретную модель печи, то под нее придется подбирать материал и производить расчеты самостоятельно. Мы же в рамках этой публикации решили привести в качестве примера строительство универсальной печи из огнеупорного кирпича с мангалом, барбекю и грилем. Стилизована данная печь будет как русская. Какие материалы нам для этого потребуются.

Огнеупорный кирпич – 750 шт.
Четырехсотый цемент – 12 мешков по 25 кг.
Просеянный песок – 18 мешков по 50 кг.
Смесь для кладки печи из кирпича – 26 мешков по 25 кг.
Щебень, кирпичная и бетонная крошка – 12 мешков по 50 кг.
Чугунные поддувальные дверки — 3 шт.
Чугунные колосниковые решетки — 2 шт.
Чугунная печная задвижка — 1 шт.
Топочные дверки — 2 шт.
Гриль.
Стальная решетка для барбекю.
Стальные дверки для чистки — 2 шт.
Чугунная варочная поверхность.
Рулон рубероида.

С материалами разобрались

Учтите, что это лишь основной список, в процессе проведения строительных работ могут потребоваться еще кое-какие мелочи, например стальная проволока для удержания поддувальных дверок, но с эти вы без труда разберетесь сами, не станем заострять внимание на этих моментах. Теперь приведем список инструментов, нам понадобится:

мастерок;
кирка для колки кирпича;
болгарка;
корыто;
бытовая бетономешалка;
лопата, ведро;
киянка;
строительный и лазерный уровень;
рулетка и строительный шнур.

Нюансы кладки печи

Опытный печник, хорошо подумав, может перечислить тысячи нюансов кладки кирпичной печи. Начнем с того, что кирпичная печь может иметь десятки конструкций, каждая из которых имеет свои нюансы. Подготовка фундамента имеет свои нюансы, вообще каждый этап работ по строительству печи имеет массу особенностей. Все эти особенности мы в рамках одного пункта не перечислим, но попробуем охватить хотя-бы основные.

Если вам уже приходилось строить своими руками из кирпича гараж, дом или другие уличные постройки, помните, что класть печь нужно совершенно по-другому. Отличается способ кладки, подготовка фундамента, раствор и многое другое.
Фундамент печи должен быть качественно подготовлен, его толщина не должна быть меньше 0,5 метра.
Между фундаментом и кладкой необходимо постелить гидроизоляционный материал, в идеале еще и теплоизоляционный.
Основание печи выкладывается из ровненьких, идеально подогнанных кирпичей без раствора.
Все углы печи должны быть идеально прямыми, почаще пользуйтесь строительным и лазерным уровнем, кроме того выравнивайте кирпичи.
Перед кладкой не забывайте омывать огнеупорные кирпичи, а если вы кладете своими руками обычный красный кирпич, то его нужно еще и замачивать на полминуты в тазике с водой.
Если вы решите уложить своими руками в одну перевязку два разных типа кирпича это может впоследствии привести к тому, что печь разорвет от разницы температур.
Если вы решили класть кирпич своими руками на глиняный раствор, то внимательно подбирайте глину нормальной жирности, с минимальной примесью органики. Лучше всего попросить подготовить глиняный раствор опытного печника, поскольку самостоятельно это делать довольно сложно.
Если вы кладете пиленый или колотый кирпич, никогда не укладывайте его пиленой частью внутрь печки, поскольку эта часть гораздо менее прочная.

Конструктивные особенности

Такая конструкция может иметь как один, так и два очага. Она состоит из:

внутренней топочной камеры для закладки топлива;
столешницы для приготовления блюд (необязательно);
наружной варочной поверхности;
дровника – специального отделения, в котором хранится топливо для просушивания (необязательно);
места для решетки – может совмещаться с внутренней топочной камерой.

Обратите внимание! Чем больше топочная камера, тем большие габариты будут у самой конструкции и, соответственно, тем большими станут функциональные возможности. Но помните, что прогрев слишком большой печи будет занимать много времени, равно как и остывание

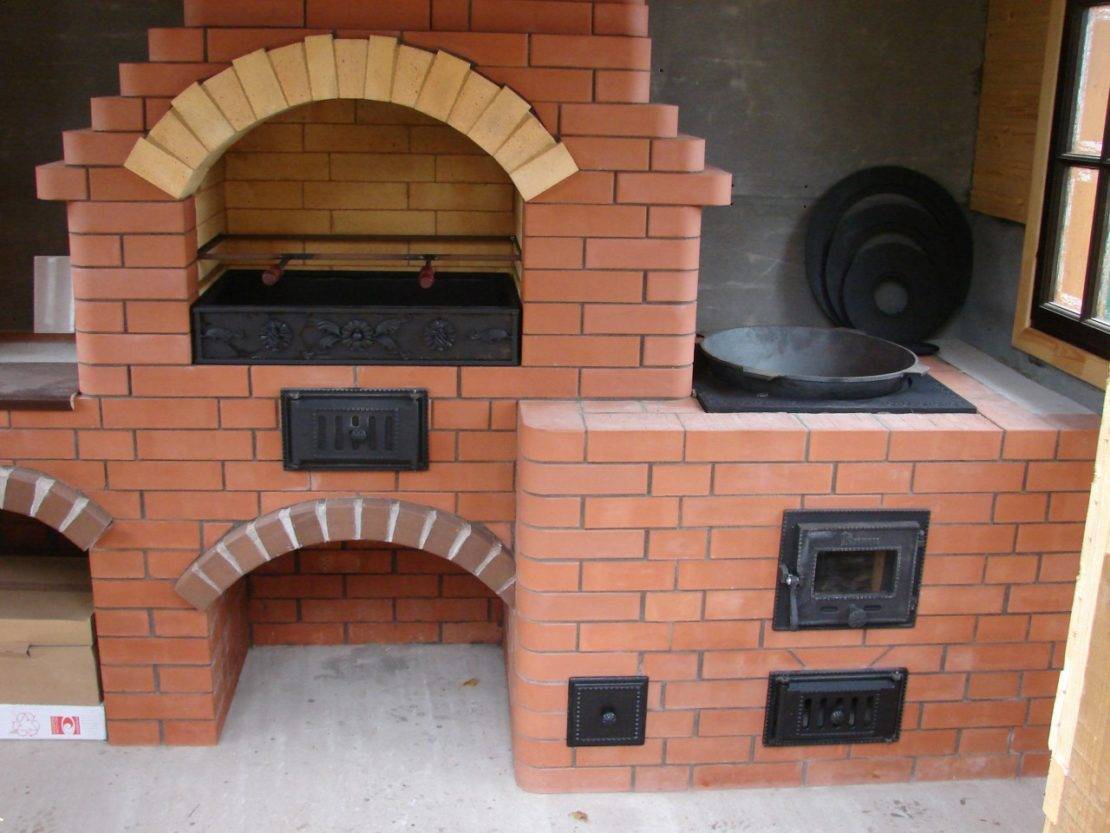

Комплексная печь из кирпича

Многофункциональная садовая печь

Садовая печь, имеющая много функций, выручит в любом случае и поможет приготовить разные блюда – от барбекю до копченых изделий. Духовка, встроенная в печь, сможет испечь хлеб или пирог, тем самым позволив долгое время не выбираться с дачи в ближайший торговый центр – стоит только запастись всеми нужными продуктами, отправляясь загород.

Эта конструкция более тяжелая, так имеет встроенные элементы и дополнительные пристройки. Поэтому для ее возведения сначала нужно обязательно подумать о постройке фундамента. Его не нужно делать слишком массивным и устраивать для него глубокий котлован, но без него нельзя обойтись, если хочется, чтобы печь прослужила долгие годы и не развалилась в случае незначительного проселания почвы.

“Порядовка ” садовой печи с расширенным набором функций

На схеме представлен несколько отличающийся от фото вариант, но также имеющий плиту и мангал-барбекю. На рисунке доступно показано, как выглядит каждый из рядов комплексной печи. Опираясь на предложенный чертеж и следуя рекомендациям, вполне можно выполнить работу самостоятельно.

Конструкции печей и их размеры

Конструкция и размер уличной печи зависит от её вида.

Русская

Этот вариант имеет самую сложную конструкцию, которая состоит из следующих частей:

Опечек — полость, предназначенная для хранения дров.
Печурка — углубление для просушки топлива.
Шесток — площадка перед топливником для размещения посуды перед закладкой в печь или после приготовления блюда.
Под — нижняя поверхность варочной камеры.
Топливник — полость, куда закладываются дрова.
Перетрубье — место для сбора дыма из топливника, который уходит в дымоход.
Душник — маленькое окошечко, служащее местом отвода дыма. Оно также ведет напрямую в дымоход.
Вьюшка — заслонка для полного перекрытия дымохода. Внутри располагается вторая заслонка, контролирующая тягу печи.
Лежак — пространство над топливником, которое используют как спальное место или для хранения кухонной утвари.

Внешние размеры печи могут отличаться и выбираются в соответствии с желанием домовладельца и величины участка, на котором конструкция будет возводиться. Кроме того, нужно учитывать длину лежака и наличие дополнительных функциональных особенностей, например, углубления под казан и т. п.

Глубина фундамента зависит от внешних размеров печи и особенностей грунта, но не может быть менее 50 см. Для чугунных элементов конструкции существуют установленные нормы.

Наименование	Размер в см	Количество в шт.
Дверца	Топка	20х20,5	2
—	Поддув	25х14	2
—	Вентиляция	Произвольный	1
Решётка	Колосник	38х25	1
Задвижка	26х26	1
18х14	1
14х14	1
Вьюшка	23	1
Заслонка	Топливник	45х38	1
Водонагревательный короб	50х12х28	1
Варочная поверхность с двумя конфорками	40х70	1
Прутья из стали	100х5х1,2	1
143х2,5х0,2	1

Камин

При строительстве уличной печи-камина не рассчитывают тягу, так как прибор не предназначен для обогрева. Чтобы организовать правильный дымоотвод, нужно лишь соблюдать установленные нормы для каминных труб. Площадь сечения не должна быть меньше 12% от диаметра входного отверстия топливника.

Фото 1. Уличная печь-камин из кирпича. Установлена под крышей беседки, дополнительно имеет столешницы и раковину.

Внешние размеры камина зависят от желания домовладельца, но при закладке фундамента его делают на 50 см больше будущей печи. Глубина основания — от 40 и более см. Для строительства потребуются:

Наименование	Размер	Величина	Количество
Бетонные плиты	75х50х5	см	5
50х50х5	см	2
Блоки из газобетона	65х40х10	см	3
Шамотная плита для топки	Зависит от желаемого размера топки	1
Медный лист	1 (толщина)	мм	1
Уголок из латуни	20х20х2	мм	1
Минераловолокнистая плита	120х60х1,9	см	1
Латунный прут	Произвольный	1
Кронштейны из оцинкованной стали	15х15х0,5	см	10
Кирпич облицовочный	230х114х65 или 250х120х65	мм	Зависит от внешних размеров камина
Клинкерные плиты	20х20	см	20
Прут с квадратным сечением	8х8	мм	1

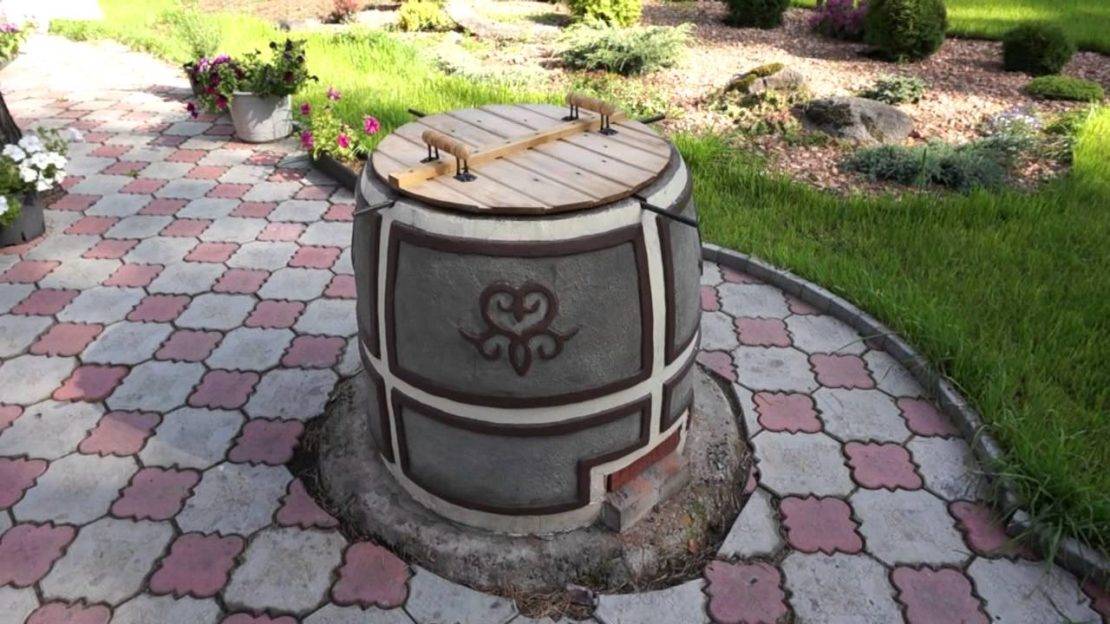

Тандыр

Тандыр имеет круглую форму, поэтому фундамент делают таким же. Так как это самый лёгкий вариант уличной печи, то его глубина может быть от 20 см.

Точную величину рассчитывают с учётом особенностей грунта.

Оптимальная высота тандыра — 100 см.

Нижний диаметр может увеличиваться по желанию владельца, но идеальными являются параметры от 60 до 80 см.

Верхняя часть конструкции заужена до размеров от 40 до 60 см.

Важно! Величина сужения указана с учётом оптимального диаметра тандыра — 60—80 см. При укладке первого яруса печи делается поддувало. Это может быть съёмный кирпич или заслонка

Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи

Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи

При укладке первого яруса печи делается поддувало. Это может быть съёмный кирпич или заслонка. Поддувало предназначено для подачи воздуха при розжиге топлива или увеличения температуры внутри печи.

Из чего состоит уличная печь

Устройство уличной печи

Все уличные печи для дачи имеют примерно одинаковое устройство и принцип работы, существенно различаясь по размерам и внешнему виду.

Объекты состоят из таких частей:

Основание. Чаще всего им служит бетонная плита, которую покупают уже готовой или отливают самостоятельно.
Корпус. Служит для расположения всех узлов и механизмов, присущих каждому типу изделий.
Камера сгорания. Изготавливается в открытом и закрытом исполнении. Предназначена для производства тепла и дыма за счет сгорания топлива.
Варочная поверхность. На нее устанавливается посуда, продукты на вертелах, шампурах или решетках.
Дымоход. Сооружение предназначено для отвода продуктов сгорания на такое расстояние, где они не смогут досаждать повару и присутствующим.

К числу дополнительных аксессуаров относятся разделочные столы, навесы, полки для хранения дров, углей, посуды и столовых приборов.
