Правила установки укосин в каркасном доме

Какой крепеж требуется для отделки внутри и снаружи дома

Относительно каждого вида отделки, используют специальный крепежной элемент.

Чтобы максимально грамотно обшить пол требуется применение ершенных или винтовых гвоздей на 60 мм, вместе с клеем. Благодаря этому пол будет не только крепким, но и с течением времени не образуется скрип половиц.
Чтобы обшить стены снаружи нужно гвозди винтового и ершенного типа на 50мм. В данном случае возможен монтаж ОСП-3 фанеры, а также материала под названием дюймовка, часто применяющегося в каркасных домах.
Для обшивки стен внутри помещения используют листы гипсокартона и здесь потребуются не гвозди, а саморезы именно по ГКЛ, длина которых варьируется в пределах 25-35мм

Важно помнить о том, что саморез будет использован по назначению только при правильном закручивании.
Металлочерепица монтируется посредством специальных кровельных саморезов, размеры, которых могут быть 4,8*20 и 4,8*38мм.
Что касаемо установки оконных конструкций, то здесь можно применять анкера, пластины. Гвозди в каркасных домах
для окон не используются, так как должна оставаться возможность провести демонтаж, при необходимости.
Для непосредственного монтажа сайдинга используют специальный оцинкованный саморез у которого широкая шляпка, не менее 8мм, а длина не менее 15мм. Допустимо применение оцинкованных гвоздей, шляпка которых широкая и не менее 12мм, а длина не менее 40мм.
Чтобы провести монтаж фасада из деревянных полотен нужно применять гвозди оцинкованного вида длинной в 50-70мм, причем желательно отдавать предпочтение гальванизированным, так как цинком в данном случае идет покрытие за счет электролиза, что существенно повышает прочность элементов.

Допустимо применение оцинкованных гвоздей, шляпка которых широкая и не менее 12мм, а длина не менее 40мм.
Чтобы провести монтаж фасада из деревянных полотен нужно применять гвозди оцинкованного вида длинной в 50-70мм, причем желательно отдавать предпочтение гальванизированным, так как цинком в данном случае идет покрытие за счет электролиза, что существенно повышает прочность элементов.

Если каждый момент при строительстве дома будет продуман на 100%, то конструкция действительно сможет полностью оправдать и вложения и ожидания.

Мне кажется, что любовь наших строителей каркасных домов к саморезов проистекает из непонимания элементарных законов физики и механики. Кажется им, что если затянуть потуже, то будет крепко и надежно! Ну и винтят саморезы куда ни попадя — скрепляют ими каркасы стен и перекрытий, монтируют плитную обшивку и искренне считают, что если использовать снаружи не каленые, а оцинкованные шурупы, то дом на них простоит века. Ну-ну…

«Гвозди! Всем нужны гвозди!» кричал Крош в известном мультике и был во многом прав. Североамериканский «КОД » регламентирует использование только гвоздей, наш СП 31-105-2002 тоже настаивает на гвоздях, финны со шведами вон, почему-то строят каркасные дома с помощью нейлеров… Может они все не в курсе, что на свете есть такое чудо, как чОрный китайский саморез? =)

Однако, все намного прозаичней — материал, из которого сделан гвоздь, подразумевает возможность его деформации. То есть, в случае каких-либо не расчетных нагрузок гвоздь изогнется или вытянется не деформируя сбитые детали и не ломаясь сам.

В случае же каленого самореза (а они все каленые, даже оцинкованные) получается, что либо будут повреждены детали, либо саморез элементарно сломается. Да и гниют те же черные саморезы только в путь, ибо они предназначены для крепления ГКЛ/ГЛВ где не предполагается наличие больших нагрузок и отсутствует агрессивное воздействие влаги на крепежный материал.

Итак, использование саморезов (шурупов — один черт) в каркасе стен, это:

• потеря времени на процесс (нейлером бить гвозди на порядок быстрее!);
• потеря финансов (гвозди дешевле саморезов и биты постепенно стачиваются);
• разрушение крепежа в будущем за счет коррозии;
• высокий риск облома или разрушения каркаса в случае возникновения сильной нагрузки на сдвиг (сильный ветер, например).

Единственно, где можно использовать саморезы — это монтаж материалов к каркасу перекрытия, т.к. в этом случае на саморез не действуют нагрузки на сдвиг, повседневная эксплуатация не предполагает наличие влаги и можно сэкономить на клее и винтовых гвоздях.

Укосины: необходимость или миф

В народе ходят мнение, «мифы» по поводу надобности укосин:

1. Укосины – это лишние затраты времени и денег при строительстве. Так, могут рассуждать люди далекие от строительного дела. Как говорилось ранее, основополагающая роль этого элемента конструкции заключается в ее жесткости. Устойчивость к порывам ветра, обильному снегопаду практически сведена к нулю.
2. Их можно заменить внешней обшивкой. Без них можно обойтись, если вы собираетесь построить сарай или другую хозяйственную постройку. Однако внешняя отделка должна быть из плиточного материала или отделочные доски должны располагаться под углом в 45 градусов.
3. Для внутренних стен (перегородок) ими можно пренебречь. В таком случае нагрузка, воспринимаемая конструкцией дома, от ветра, снега на крыше и статическая нагрузка от самой крыши будет восприниматься только наружными стенами. Перегородки без укосинов подвергнутся деформации, и вся внутренняя отделка нарушится, и появятся трещины.
4. Распорки – это укосины. Часто застройщики путают распорки с укосины. В строительстве распорки применяют, когда высота стен 3м и более. Делается это для устранения у доски эффекта «пружины». Но они не дают конструкции дома необходимую жесткость и устойчивость в трехмерном пространстве.

Достоинства каркасных домов

Каркасная технология строительства имеет большое количество плюсов, которые делают ее наиболее популярной среди других технологий возведения жилых домов.

• Низкая стоимость, в сравнении с другими технологиями строительства. Дома из кирпича, любого строительного камня, цельного или клееного бруса обойдется намного дороже. Низкая стоимость формируется за счет экономии на фундаменте. Поскольку в отличие от каменных домов, фундамент не нужен настолько массивный и глубокий. Совокупная стоимость основного материала из которого формируется квадратный метр конструкции также обойдется дешевле иных альтернативных вариантов.
• Быстрая скорость возведения здания. В среднем, от начала строительных работ до окончательного завершения коробки дома, вместе с кровлей и внешней отделкой фасада для дома 150 квадратных метров уходит 4-5 месяцев. Сроки возведения домов меньшей площади, возводятся еще быстрее.
• Подходит для любого типа грунта. За счет относительно малого веса, каркасные дома возможно монтировать даже на неустойчивых торфяных грунтах. В этом случае необходим правильный подбор фундамента.

каркасные дома возводятся быстрее

• Мобильность каркасного дома. Негабаритные дачные дома, бытовые хозяйственные постройки, размещенные на свайных и столбчатых фундаментах, возможно с использованием специальной техник переместить на другую территорию, без потери прочности и конструктивной целостности строения.
• Свобода перепланировки. Внутри каркасного дома нет несущих стен, все строение является единым крепким конструктивом. А это означает, что нет никаких ограничений для внутренней планировки. Возможно реализовать любую дизайнерскую фантазию, без причинения вреда дому.

внутри каркасного дома

• Отсутствие усадки. Обусловлена, тем что при строительстве древесина используется не в качестве основного материала для стен, а в качестве скелета дома. При соблюдении технологии, древесина используется максимально сухая, с минимальной степенью влажности. Пустота самой стены заполняется не древесным материалами, которые подвержены усадке, а утеплителями. Такое свойство каркасного дома, позволяет приступать ко внутренней и внешней отделке, сразу после возведения коробки дома.
• Внутренне коммуникации. Ширина и пустотность стен позволяет внутри прятать сантехнические коммуникации и хорошо защищённую электропроводку, без особых трудозатрат. К коммуникациям в каркасной стене, значительно легче добраться для ее ремонта , нежели это сделать в стене каменного дома.

все коммуникации каркасного дома можно спрятать в стене

• Сейсмоустойчивость и ветроустойчивость. Конструкция каркасного дома, выдерживает землетрясения до 9 баллов, без повреждений. В связи с этим такие дома активно строят в сейсмически активных местностях. Смонтированный по технологии каркасник не боится сильных ветров и не продувается.
• Всесезонное строительство. Такой дом можно строить как зимой при отрицательных температурах так и летом. Единственные условия в которых следует прекратить любые строительные работы – это повышенная влажность и осадки. Поскольку основным материалом является хорошо впитывающая влагу древесина.
• Теплый дом. Технология каркасного строительства хорошо подходит для северных широт и активно используется в этих регионах. Что говорит о высокой тепло эффективности каркасных домов.

каркасные дома можно возводить зимой

Долговечность. При соблюдении технологии монтажа, конструктив дома сохраняется до 100 лет, но капитальный ремонт стен необходимо выполнять, в среднем, каждые 25 лет.

Экологическая безопасность и приятный микроклимат. Основной строительный материал дома – это натуральная древесина. Внутри дома всегда будет приятный запах свежего дерева. На экологичность дома может влиять материал, который будет выбран в качестве утеплителя для стен

Потому экологичности утеплителя следует уделит особое внимание.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Что такое временные укосины и их установка

Временные укосы являются важным элементом при возведении каркасного дома. Они служат для того, чтобы:

• Не позволить послабление угловой стойки с элементом нижней обвязки;
• Укрепить угловые стойки, при их установке, сделать их более устойчивыми;
• Для того чтобы добиться максимальной четкости в выравнивании стен при их возведении;
• При выявлении проблем с правильностью установки дверного или оконного проемов, внутренней или наружной облицовки помещения;
• В случае, если не получается навесить двери, равно как не сходятся между собой плиты на этапе отделки;
• Во время установки стропил под крышу.

Установка их достаточно проста, если четко соблюдать инструкцию.

Сперва следует убедиться, что все углы ровные. Эта операция выполняется строительным уровнем, а если его нет под рукой – обычным грузилом. В США существует свой метод, которым также можно воспользоваться. Следует установить строительный уровень на доске, длина которой является аналогичной длине стены. Временные подпорки укрепляются блоками, которые привинчены к нижнему основанию.

Подпорки не всегда необходимо покупать на строительном рынке, их можно сделать и самостоятельно. Для этого нам понадобится доска с сечением 25х100 миллиметров (однако, если на вашей местности распространены сильные порывы ветра, это сечение следует увеличить). Доска должна быть приблизительно на 30 процентов больше высоты перегородки. Далее необходимо прислонить укосину к стене под углом 45 градусов (если нет возможности– то до 60 градусов).

Производим наметку пазов в стойках, и верхних и нижних лагах. Пазы вырезаем, на укосине обрезаются углы в соответствии с намеченной геометрией. Если рядом расположен дверной или оконный проем – желательно укосину размесить из угла в проем. Если расположить ее таким образом, нагрузка с этих точек равномерно распределится по остальной конструкции. При креплении укосин не рекомендуется применение саморезов, только гвозди по 2 или 3 штуки.

Для того чтобы не просто возвести каркасный дом, а сделать это качественно, с расчетом на то, чтобы семья жила в нем длительное время, при строительстве обязательно следует устанавливать подпорки. Такой, казалось бы, незначительный элемент способен обезопасить постройку от деформации и даже падения. В случае если вы прибегли к услугам подрядчика, на этапе рассмотрения проекта дома проследите, чтобы компания внесла этот момент в чертежи и планы.

Если же вы решили строить дом самостоятельно – не упустите этот вопрос, подойдите к нему со всей ответственностью. Впоследствии вы скажете себе же «спасибо». Ваш дом выдержит и испытание временем, и сильным ветром, и снегопадом. Потому что укосины в каркасном доме– залог спокойного и долговременного проживания.

При строительстве надежного каркасного дома необходимо знать главное правило – установка укосин. Укосина – это важный, один из главных элементов, для обеспечения жесткости и устойчивости конструкции вашего деревянного дома. Без детали дом будет шатким, легко поддаваться воздействию сил природы и срок службы сократится в десятки раз.

Правила при установке укосин

Рассмотрим, как ставить укосины в каркасном доме и при этом не совершить распространённых ошибок. В основном это происходит из-за неправильного понимания того, как должен работать элемент для создания жёсткости.

Грамотное расположение деревянной укосины на каркасной стенеИсточник 7lestnic.com

Все правила сводятся к следующему:

• Угол установки укосины должен быть 90 градусов по отношению к вертикальной стойке каркаса.
• Толщина элемента для жёсткости напрямую зависит от размеров стройки. Она не должна превышать одну четвертую часть от её толщины. И если в каркасе используются стойки шириной 150 мм, то нельзя монтировать укосину сечения 50×100 мм. Лучше взять брусок с толщиной в 25 мм и его будет более, чем достаточно.
• Укосина обязана располагаться в стене строго заподлицо со стойками и обвязками. Снаружи каркаса устанавливаются только временные элементы.
• Верхним концом укосина врезается в верхнюю обвязку. Аналогичные действия требуется провести и для нижней части. А выпил в обвязке под элемент будет гарантом повышенной надёжности.
• Одна стена каркасного дома должна содержать не менее двух укосин. Причём их необходимо смонтировать с наклонами в разные стороны.
• Угол наклона при установке разрешено изменять при необходимости с 45 градусов до 60 максимум.
• При монтаже на лежачую стену запрещено закрепление укосин наглухо. Возможно понадобится корректировка в дальнейшем.

Сборка каркасного домаИсточник stroim-dom.net

• Если используются технологии для финского дома, то укосина должна находится с обратной стороны от ригеля.
• Саморезы при работе категорически запрещены. Крепёж проводить только гвоздями.
• Установка укосины ближе к внутренней стене повысит её теплоизоляционные свойства.
• А чтобы между минеральным утеплителем и укосиной не образовывались воздушные пробки, подрезать первый необходимо равно на толщину последней.

Некоторые строители для экономии используют для изготовления укосин обрезки досок. А из-за полученного малого размера, крепят их лишь в местах, где они подходят. Правильный элемент должен превышать длину от пола до потолка не менее, чем на треть. А применять можно только сухой хвойный материал, без пустот внутри.

Применение более дорогих пород древесины и толстых брусков нецелесообразно. Поскольку и хвоя имеет достаточные для надёжности параметры. А если увеличить толщину детали, то это может привести к ослаблению всего каркаса. Потому что место соединения укосины с обвязкой запиливается. А более широкий паз уменьшит крепость.

Видео описание

Как правильно делать укосины в каркасном доме станет понятно после просмотра видео:

Монтаж временных укосин

Элемент для жёсткости может выполнять временные функции. Это допустимо, когда принимается решение не устанавливать постоянных деталей. Например, при возведении небольшого строения, которое потом будет обшиваться плитами OSB.

В этом случае угловые и промежуточные стойки скрепляют большим количеством досок. Это нужно, чтобы конструкция сохранила свою точную форму до установки верхней обвязки. И доску лучше не экономить, а монтировать её просто внакладку гвоздями, выдерживая шаг в 1,5 метра максимум.

Использование подобного элемента бывает необходимым при работе с оконными и дверными проёмами. А также при монтаже стропил. Временные укосины пригодятся и дальше. Они помогут при внутренней отделке, когда необходимо избежать перекосов, которые затрудняют работу. А перед обшивкой с внешней стороны вспомогательные детали снимаются.

Видео описание

Следующее видео покажет, как правильно ставить укосины в каркасном доме, даже если они нужны временно:

Коротко о главном

Подведение итогов можно свести к следующему:

• Укосина является важным элементом для создания жёсткости каркаса.
• Лучше использовать деталь из дерева повышенной прочности. Это немного удешевит строительство и облегчит всю конструкцию.
• При монтаже нужно правильно расположить деталь в каркасе. Необходимо чтобы концы элемента были врезаны в обвязку.
• Все работы проводить только при помощи гвоздей.
• Разрешено применение временных укосин, но только если строение впоследствии обшивается плитами OSB.

ОСБ внутри

Плиты ОСБ внутри каркасного дома также используют. Материал повышает звуко- и теплоизоляцию строения.

Кстати! Будет интересно узнать: Технология монтажа фасадных панелей и обрешетки на примере облицовки фирмы; Docke

Порядок работы с ОСП

• На стенах фиксируется утеплитель. В этом случае рекомендуется использовать минеральную вату. Она надежно фиксируется в вертикальном положении и не скатывается вниз.
• Выполняется пароизоляция стен. Для этого сверху утеплителя фиксируют пароизоляционную пленку. Она защитит строительное основание от попадания влаги, продлив тем самым эксплуатационный период здания. Для фиксации материала используют строительный степлер. Пленка фиксируется внахлест друг на друга на 10-15 см. Стыки склеиваются между собой с помощью малярного скотча.
• Крепятся ОСП плиты. После этого выполняется декорирование. Поскольку платы имеет неровную поверхность, рекомендуется выбирать такой вариант отделки, чтобы эти недостатки скрыть. Если, например, панели покрасить, то будут видны все недостатки, негативно повлияет на внешний вид отделки.

Не всегда панели ОСП используют только для черновой работы. Их оригинальная фактура сама по себе является привлекательной, поэтому плиты применяют и в качестве декоративного материала внутри помещения, как показано на многих видео-уроках.

Панели ОСБ под чистовую отделку

На профили фиксируют панели. Для их монтажа используют саморезы. Плиты крепятся с небольшим зазором в 3 мм. Для повышения привлекательности материала можно покрыть его прозрачным лаком.

Укосины по Ларри Хону в стене каркасного дома

Проектировщик – проектировщиком, но, давайте сверимся с книгой Ларри Хона «Очень эффективный плотник» и посмотрим как он врезал деревянные укосины.

Выбираем углы как оптимальное место установки укосин. Возьмите на вооружение: вариант когда 2 укосины сходятся в одном углу – идеален.

Пояснение к фотографии № 1: Чтобы сделать вырезы для укосины в верхней, нижней досках и в стойках каркаса стены, положите укосину вдоль стены в её предполагаемом месте установки. Используя будущую укосину в качестве направляющей для вашей циркулярной пилы, сделайте резы по обеим сторонам от неё.

Пояснение к фотографии № 2: Чтобы окончательно доделать вырез под укосину поместите циркуляру на плоскость верхней, нижней доски или стойки каркаса, между двумя сделанными ранее резами и аккуратно опустите лезвие диска пилы. Обязательно контролируйте циркулярную пилу обеими руками! Если вы не владеете своей циркулярной пилой в совершенстве, то лучше не выполняйте эту сложную манипуляцию, а просто наделайте в промежутках между крайним левым и крайним правым резами кучу других резов такой же глубины, а потом выбейте их стамеской.

Крепим укосину к верхней доске, стойкам и к основанию каркасной стены минимум2 гвоздями к каждой.

Вот такой вот он, собственно, процесс – врезание укосин в стену каркасного дома. Не простой, но и не особо сложный. Просто нужно делать это аккуратно и быть внимательным.

Мне нравитсяНе нравится

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.
Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Шаг № 7 Стропильная система каркасного дома

Конструкцию крыши для каркасного дома можно выбрать любой, но мы рассмотрим более простой и бюджетный вариант — двухскатной.

Сечение стропил выбирается с учетом следующих параметров:

• Длины стропильных ног и шага их установки
• Уклона кровли (чем он меньше, тем меньше нагрузка на поверхность, чем он больше тем больше ветровые нагрузки. Оптимальным считается наклон кровли 30-35 градусов)
• Нагрузки (снеговые, ветровые и пр.), которые установлены в нормативных документах для каждого региона страны
• Вида материала, которым будет покрываться кровля, а также его веса и размера

Выбрать сечение можно двумя способами: обратиться к строительным таблицам или провести самостоятельный расчет.

Для начала надо изготовить шаблон стропильных ног. Делается это так:

Крепление стропильных ног к коньку

• Берут две доски и соединяют их внахлест под углом 90 градусов, фиксируя гвоздем в верхней точке
• Шаблон поднимают наверх и устанавливают края досок на мауерлаты
• Регулируя расположение досок, находят нужный скат. При этом их края должны на 40-60 сантиметров выходить за уровень стен, чтобы в будущем проще устроить систему водостока. Если длины досок не хватает, можно сшить по две на земле
• Когда необходимый уклон скатов получен, надо между стропильными ногами прибить поперечную перекладину, тем самым зафиксировав угол. В это же время нужно обозначить карандашом линию среза стропил, если они будут фиксироваться встык и срезы под прямым углом в местах присоединения ног к мауэрлатом
• Все расчеты должны быть сняты с максимальной точностью

Стропильная система (Лари Хон)

После того, как шаблон приготовлен, по нему надо собрать две пары стропил, которые будут монтироваться по краям. При необходимости ноги наращиваются. Состыковывать их можно вполдерева толстыми болтами или шпильками, что безопасней, или при помощи двух гвоздей, вбитых под разным углом. Между двумя ногами одного стропила надо установить поперечину. После делаются запилы в стропильных ногах в местах примыкания к мауэрлату.

Крепление стропил к мауэрлату

Так же можно изготовить так называемые фермы на гвоздевых пластинах, которые позволят обойтись без центральной стены, но как и всегда все требует расчетов.

Чертеж стропильной фермы

Следующий шаг – подъем стропил на крышу и их фиксация на мауэрлатах (балках), как показано на картинке.

Когда две пары боковых стропил установлены, между ними надо натянуть веревку. Она служит маяком, по которому проверяется уровень. Далее между стропилами измеряется расстояние и делится на 60 или 80, в зависимости от шага, с которым будет вестись монтаж.

После проведения расчетов на земле собирается нужное количество стропил. Затем они поднимаются наверх, и устанавливаются с выбранным шагом по всему периметру. Между стропильными фермами прибивается по две доски для фиксации.

После сборки каркаса дома следует покрыть крышу, либо соорудить временную кровлю из тента или банеров.

Готовый силовой каркас дома с крышей

На этом каркас Вашего дома готов. Силовой каркас дома в 100кв. м. под силу собрать одному человеку (не рекомендуется) за летней период работая по выходным и вечерам. А весь дом можно построить и за меньший срок имея пару помощников.

Шаг 3: Каркасные стены

Каркасный дом своими руками собирают из отдельных элементов, раскраивая и подгоняя их на строительной площадке. Возможен монтаж более крупных секций или даже целых конструкций, заготовленных на заводе.

Способы сборки каркаса

Быстровозводимые здания сегодня строят способами:

• традиционным — последовательно собирают каркас из стоек, ригелей, укосин, утепляют стены, монтируют обшивку;
• методом «канадской платформы» — секции заготавливают горизонтально на черновом полу и выставляют их в проектное положение;
• из СИП-панелей — крупные элементы, раскроенные на заводе, собирают на площадке при помощи соединительных брусьев и полиуретанового клея;
• по немецкой технологии «фахверк» — доски каркаса, являющиеся одновременно декоративной отделкой, располагают снаружи утеплителя;
• по шведской технологии — каркас монтируют из двух обрешеток, первая предназначена для установки утеплителя и крепления внешней отделки, вторую используют для прокладки коммуникаций и монтажа внутренней облицовки.

Монтаж каркаса способом «канадская платформа».

В частном строительстве для сборки своими руками чаще применяют классический способ, не требующий сложных монтажных работ и затрат на подъемную технику.

Установка и сечение стоек

Этапы монтажа стоек каркаса включают:

1. Разметку на покрытии чернового пола мест установки стоек. Обычно шаг составляет 60 см. Это удобно для последующей укладки плит минеральной ваты. В двухэтажных зданиях расстояние уменьшают до 40 см.
2. Нарезку опор из сухой обработанной доски толщиной 50 мм. Сечение подбирают по расчету на несущую способность.
3. Установку стоек в углах, выравнивание, закрепление временными укосинами.
4. Монтаж промежуточных элементов.
5. Соединение опор брусом верхней обвязки.
6. Усиление оконных и дверных перемычек досками, уложенными на ребро. Если этого не сделать, при прогибе произойдет защемление рамы, возникнут трещины на стеклах, отделке фасада и внутренних поверхностей стен.
7. Укрепление каркаса укосинами из досок 100х25 или 150х25, врезанными в верхнюю и нижнюю обвязку, стальными перфорированными полосами, горизонтальными перемычками. Дополнительное усиление не требуется, если каркас обшивают жесткими листами ОСП, многослойной фанеры.
8. Обшивку лобовой доской балок верхней и нижней обвязки. Рекомендуется проложить слой базальтовой ваты для утепления конструкции.

Для подбора сечения стоек суммируют все нагрузки, действующие на несущий каркас. Если здание небольшое, то при высоте до двух этажей размеры бруса принимают:

• для наружных стен — 150х50 мм, 200х50 мм;
• для внутренних перегородок — 100х50 мм.

Прочности таких сечений вполне достаточно для восприятия вертикальных и боковых нагрузок. При теплотехническом расчете может оказаться, что для размещения теплоизоляции требуется большая, чем расчетная, ширина стоек.

Увеличивать сечение несущего бруса нецелесообразно. В этом случае утеплитель укладывают в 2 слоя — один между стойками каркаса, второй — по наружной обрешетке с перевязкой. Такая компоновка поможет избежать теплопотерь через деревянные элементы, углы, обрамления проемов.

Укосины или раскосы

Укосины или раскосы устанавливают временно для придания устойчивости каркасу при монтаже или постоянно, чтобы конструкция сохраняла геометрию длительное время.

Укосины в каркасе устанавливают наклонно.

Чтобы постоянные укосины выполняли свою роль — обеспечивали жесткость каркасу, при их установке соблюдают правила:

• элементы монтируют с наклоном 40°-60°;
• толщина укосин — не более 1/4 от высоты сечения стойки;
• крепление раскоса к обвязке — только врезкой, при других видах сочленения усыхание древесины ведет к потере устойчивости узла;
• укосины врезают заподлицо со стойками, обвязками и перемычками;
• на одной стене устанавливают не менее двух раскосов с наклоном в разные стороны;
• к стойкам по длине прибивают 2-3 гвоздями.

Вместо укосин в углах каркаса можно использовать листы ОСП-3 12. Диагональная жесткость конструкции будет обеспечена.

Углы каркасного дома

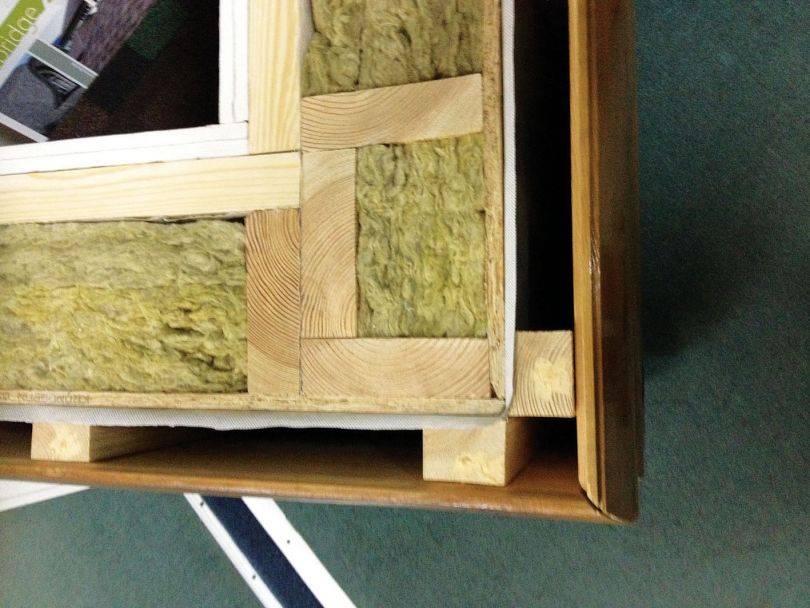

Угол — одно из проблемных мест в каркасном доме. Установка бруса без дополнительного утепляющего слоя приводит к образованию мостика холода. Дерево обладает более высокой теплопроводностью, чем минеральная вата, поэтому стена в углу помещения может промерзать.

Чтобы этого не случилось, конструкции формируют одним из четырех способов:

Из двух стоек. Стык двух стен усиливают отделочным уголком.

Первые два способа более технологичны, но теплоизоляционные качества их ниже. В стыке двух стен остаются сквозные щели, которые очень трудно заделать.
