Как рассчитать минимальный уклон водосточного желоба

Нюансы монтажа водостоков

1. Расстояние между кронштейнами зависит от материала, из которого изготовлен водосток. Для пластиковых конструкций этот параметр равняется 0,5 м – 0,6 м, для металлических больше: 0,75 м – 1,5 м.
2. Чтобы установить воронки, в желобе делают прорези. Далее, если он изготовлен из металла, края прорезей подгибают плоскогубцами книзу. Потом под прорезью устанавливают воронку таким образом, чтобы передним фальцем она была зацеплена за край желоба, и загибают фиксаторы, плотно прикрепляя обе детали друг к другу.
3. При монтаже пластикового водостока воронки фиксируют специальным клеем, который связывает соединяемые элементы на молекулярном уровне.
4. По краям желобов устанавливают заглушки, предварительно закрепив на них резиновый уплотнитель. Заглушку постепенно осаживают деревянным молотком до тех пор, пока она не встанет в нужное положение, а затем фиксируют, зацепляя с желобом.
5. Желоб монтируют следующим образом: вставляют его в кронштейн так, чтобы спереди он выступал за край этого кронштейна. Затем проворачивают на 90 градусов, устанавливая его в нужное положение, а после фиксируют, используя специальный крепеж.
6. Следующий шаг – соединение частей желобов. Его осуществляют с использованием муфт. Сначала в муфту вставляют резиновый уплотнитель, сняв защитное покрытие, затем с обеих сторон соединяют ее с двумя желобами и закрепляют замочным механизмом.

Рекомендация специалиста

Монтируя желоб водостока, помните о том, что он подвержен тепловому расширению. Если не учесть этот момент, в скором времени он может изменить форму или треснуть. Так, при перепаде температурного режима на 10 °С в ту или иную сторону размер элементов водостока из пластика изменяется на 0,07 миллиметров на погонный метр

Принимая во внимание, что в наших климатических условиях разница при резком колебании температур бывает и больше 10-ти градусов, размеры элементов могу изменяться сильнее. Вернуться к списку

Как смонтировать желоб под правильным углом

Установить водосточную систему своими руками для домашнего мастера вполне реально. Пересказывать всю технологию я не вижу смысла, для этого есть видео в этой статье. Но раз уж речь идет об уклоне, то подробнее остановимся на способах его обустройства.

Если вы имеете дело с металлическими крюками-подвесами, которые крепятся на стропила или обрешетку кровли, то для установки их нужно сгибать под определенным углом. А чтобы обеспечить скат, каждый кронштейн нужно сгибать в определенной точке. Секрет здесь кроется в правильной разметке.

К примеру, у вас пролет 10 м и на этих 10 метрах стоит 20 подвесов. Чтобы их разметить нужно, сложить крюки вместе и провести 2 линии, одну горизонтальную, а вторую под наклоном в 30–50 мм. Дальше просто берете инструмент и сгибаете крюки в точках пересечения косой линии.

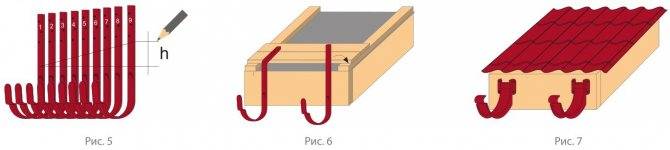

Схема разметки металлических крюков для водостока.

Если же требуется обеспечить уклон при монтаже кронштейнов на лобовую доску, то вам нужно установить 2 крайних подвеса с необходимой разницей по высоте. После чего натягиваете между ними шнур и по нему крепите остальные подвесы. Еще проще загнать 2 самореза в лобовую доску и по натянутому между ними шнуру крепить подвесы.

Схема установки подвесов по шнуру.

Критерии выбора

Водосточная система выбирается по двум показателям:

1. Материал, из которого изготавливаются элементы конструкции.
2. Размеры элементов. В основном это ширина лотков и диаметр труб.

Пластиковая или металлическая?

Сегодня производители предлагают водосточные системы, изготавливаемые или из стального листа (оцинкованного и покрашенного), или из меди, или из пластика.

Отметим, что стальные водоотводы используются в сооружении водосточных систем давно. И сегодня это один из востребованных видов. О нем можно сказать, что это:

• повышенная прочность элементов,
• их долгосрочная эксплуатация,
• возможность оформить в разные цвета за счет покраски,
• невысокая цена,
• простота установки.

Медные водостоки относятся к категории премиум класса. По всем техническим и эксплуатационным характеристикам ни превосходят и стальные, и пластиковые. У них превосходный внешний вид, но очень высокая цена. Именно поэтому медные водосточные система не так популярны, как две остальные.

Что касается изделий из пластика, то первое, на что обращают внимание потребители, это низкая цена. Но основное преимущество этого материала – стопроцентная коррозионная стойкость

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным

К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие

По своим эксплуатационным характеристикам эти водостоки мало чем уступают стальным и медным. К примеру, у них гладкая внутренняя поверхность, что обеспечивает тихий ход воды. Они легкие, что обеспечивает простоту монтажа. Но есть у них и один достаточно серьезный минус. Это разрыв пластиковых труб зимой, если в них создался ледяной затор. Сегодня многие производители пластиковых водосточных систем предлагают модели, которые выдерживают любые нагрузки. Поэтому надо выбирать именно такие.

Как рассчитать размеры водостоков

Расчет размеров элементов водосточной системы проводят относительно площади скатов крыши. Вот таблица с некоторыми соотношениями, касающихся пластиковых и металлических систем.

Площадь ската крыши, м²	Ширина желобов (пластик-металл), м	Диаметр труб (пластик-металл), м	Количество водосточных стояков для одного ската, шт.
До 70	0,9/1	0,75/0,75	1 у края стены
70-140	1,3/1,5	1/1	1 у края стены
До 110	0,9	0,75	1 по центру карниза
110-200	1,3	1	1 по центру карниза
До 140	0,9/1,25	0,75/0,9	2 стояка
140-220	1,3/1,5	1/1	2 стояка

Даже из этого соотношения хорошо видно, что пластиковые конструкции по своим размерам меньше, но пропускают объем воды точно такой же, как и металлические системы с большими размерами. Получается, что даже в этом случае пластиковые водостоки предпочтительнее. Но надо отдать должное производителям металлических водосточных систем, которые сегодня предлагают изделия из оцинкованной стали, покрытые с двух сторон полимерным слоем. Это в первую очередь увеличивает срок их эксплуатации, а во-вторых, приближает технические характеристики к пластиковым аналогам. Но по прочности металлические все равно лучше.

И еще одна таблица сравнения преимуществ пластиковых и металлических водостоков.

Пластиковые водостоки	Металлические
Дешевле металлического	Высокие прочностные характеристики, потому что изготавливается из оцинкованного листа толщиною 0,6 мм
Меньше отходов в процессе монтажа	Разнообразное оформление в плане декоративного дизайна
Степень деформации ниже	Не реагирует на температурные деформации
В процессе установки не боится царапин	Прекрасно гармонирует с металлическими кровельными материалами
То же самое и в процессе эксплуатации	Хорошо справляется с перепадами температур
Не страшны мелкие дефекты	Не деформируется под действием солнечных лучей
При деформации после схождения снега может восстанавливаться по форме и размерам	Имеет большую несущую способность
Монтаж легче, чем металлического	Не такой хрупкий как пластик
Вес меньше	Это негорючий материал
Нейтрален к воздействию биологических и химических нагрузок	Срок службы 15-30 лет
Звукоизоляционные свойства лучше
Не коррозирует
Срок службы 10 лет

Вот такие сравнительные характеристики можно предложить, чтобы сделать правильный выбор водосточной системы. Главное, как показывает практика, это долгосрочная эксплуатация и внешний вид, который должен вписаться в оформление дома. Об эффективность можно говорить лишь с позиции точного расчета размеров.

Нюансы монтажа водосточной системы

Уклон водостока напрямую влияет на сложность сооружения всей системы водоотведения. Неправильно произведённые замеры и расчёты могут привести к печальным последствиям:

• перелив воды через желоба, которая начнёт заливать стены дома и фундамент;
• перелив через воронку за счёт неправильно выбранного уклона, большой угол приводит к увеличению скорости движения воды по желобам;
• застаивание воды в лотках, скапливание листвы и другого мусора, что приведёт к засорению всей водосточной системы кровли и проведению очистительных или ремонтных операций.

Именно поэтому начиная монтаж лотковой части системы водоотведения с крыши, надо в первую очередь определиться с уклоном водостока. От его правильного выбора зависит эффективность отвода атмосферных осадков без негативного воздействия на элементы здания или сооружения.

Кроме вышеописанного параметра в водосточной системе, точному расчёту подлежат и другие величины, где важными являются диаметры (сечения) желобов и вертикальных трубных стояков. Именно они обозначают объем отводящей с кровли воды, именно они определяют эффективность водоотведения. Но надо отметить, что водосточная конструкция не зря называется системой. В ней все завязано между собой, в ней все элементы подогнаны друг под друга с учётом не только объёма осадков, но и размеров крыши здания.

Оптимальный угол наклона

Движение воды может происходить уже при угле наклона в 1° — это 1 мм смещения одного из краев желоба по вертикали относительно противоположной стороны с учетом длины лотка в 1 м. Но для водосточной системы этот параметр критичный, особенно когда идет ливень. Никто не запрещает этот показатель использовать в процессе проектирования или монтажа водостока, но горизонтальная часть водостока с большим потоком жидкости в данном случае не справиться.

Существуют рекомендуемые нормативы:

• минимальный уклон желобов водосточной системы – 3 мм;
• максимальный – 5 мм.

Уклон также увеличивают в том случае, если водосток представляет собой сборное сооружение: система имеет сложную структуру, состоящую из отдельных участков, стыкуемых между собой. Обычно такие водостоки устанавливают на разноуровневых кровельных конструкциях.

Монтаж желобов

После того, как уклон водосточного жёлоба (СНИП ІІ 26-76*) определён, а также выставлены кронштейны, можно приступать к монтажу жёлоба. Он вставляется за кромку крюка и поворачивается на 90 градусов. Жёлоб фиксируется при помощи стальных пластин.

На следующем этапе выполняется монтаж соединителей для желобов. Для предотвращения деформаций жёлоба из-за температурных перепадов используются компенсаторы. Они монтируются на участках стыков труб. В местах поворота жёлоба используются различные углы.

Для предотвращения попадания мусора внутрь жёлоба его верхнюю часть необходимо прикрыть пластиковой или металлической сеткой.

Особенности монтажа

Монтаж системы для стока воды является наиболее важным моментом, который требует ответственного подхода, и соблюдения многочисленных правил. Непосредственно перед монтажом следует произвести разметку с указанием мест установки кронштейнов (крюков), углов и водосточных труб. Разметка начинается с самых высоких точек системы и последовательно продвигается вниз. Оптимальный уклон водосточных желобов составляет порядка 2-5 миллиметра на погонный метр, а минимальный уклон водосточного желоба составляет 1 миллиметр на погонный метр. Наиболее удобный инструмент при разметке – это длинный тонкий шнур и уровень. Во время разметки выполняют наметку мест крепления кронштейнов (крюков), на которые впоследствии будут навешиваться желоба и трубы.

После окончания разметки приступают к монтажу кронштейнов, которые должны соответствовать форме желобов. Кронштейны на верхних точках должны выставляться с учетом уровня ниже 5 см от плоскости крыши. После этого устанавливают кронштейны нижнего уровня, для чего натягивается шнур и определяется необходимый уклон водосточного желоба. Промежуточные кронштейны устанавливают с ориентировкой на верхний и нижний уровень. Желоба соединяют между собой встык, при этом места соединения дополнительно укрепляют герметиком на силиконовой основе, прокладками из резины или заклепками. Капельники, которые предназначены для отвода воды из подкрышного пространства, должны заходить в желоба не менее, чем на 2 сантиметра.

После монтажа систему водостока заполняют водой, в местах, где уклон желоба водостока недостаточен, будет собираться вода. В случае если он изготовлен из пластика, потребуется подкорректировать параметры кронштейна. При установке оцинкованного водостока можно изменить угол при помощи молотка и деревянной бобышки.

Следующим этапом монтажа системы для стока воды является установка воронок в следующем порядке

• в желобах делаются прорези при помощи ножовки по металлу;
• на оцинкованных желобах дополнительно подгибаются края;
• воронку располагают таким образом, чтобы передний фальц прочно и надежно сцепился с кромкой желоба;
• фиксаторы на воронке необходимо завести за заднюю часть желоба.

Для крепления желоба и воронки при использовании пластиковых деталей применяют клей специального назначения. После установки всех воронок на водосточные трубы производят монтаж заглушек, которые препятствуют проходу воды в ненужном направлении.

В последнюю очередь приступают к монтажу дополнительных аксессуаров, к которым относят решетку-листеуловитель и систему кабельного обогрева. Эксплуатация водосточной системы предполагает периодическую очистку от засорений, главным из которых является листва. Независимо от того, какой уклон желоба водостока, его засорение листвой не даст возможности эффективно отводить жидкость. Чтобы этого избежать и значительно продлить срок между очистками, используют решетку — листеуловитель, которая монтируется непосредственно на желоба и имеет перфорированную поверхность по всей длине.

В зимний период времени возникают значительные сложности с отводом воды в результате промерзания водосточной системы. Во избежание этого производят установку системы антиобледенения, основной задачей которой является сохранение работоспособности водосточной системы при отрицательных температурах. Самым распространенным вариантом является установка нагревательного кабеля по всей длине водосточной системы и контроллера температуры для управления нагревом.

Видеоинструкция, как произвести установку прямоугольного желоба

.

Как смонтировать желоб под правильным углом

Установить водосточную систему своими руками для домашнего мастера вполне реально. Пересказывать всю технологию я не вижу смысла, для этого есть видео в этой статье. Но раз уж речь идет об уклоне, то подробнее остановимся на способах его обустройства.

Если вы имеете дело с металлическими крюками-подвесами, которые крепятся на стропила или обрешетку кровли, то для установки их нужно сгибать под определенным углом. А чтобы обеспечить скат, каждый кронштейн нужно сгибать в определенной точке. Секрет здесь кроется в правильной разметке.

К примеру, у вас пролет 10 м и на этих 10 метрах стоит 20 подвесов. Чтобы их разметить нужно, сложить крюки вместе и провести 2 линии, одну горизонтальную, а вторую под наклоном в 30–50 мм. Дальше просто берете инструмент и сгибаете крюки в точках пересечения косой линии.

Схема разметки металлических крюков для водостока.

Если же требуется обеспечить уклон при монтаже кронштейнов на лобовую доску, то вам нужно установить 2 крайних подвеса с необходимой разницей по высоте. После чего натягиваете между ними шнур и по нему крепите остальные подвесы. Еще проще загнать 2 самореза в лобовую доску и по натянутому между ними шнуру крепить подвесы.

Схема установки подвесов по шнуру.

Стандартный угол наклона

Под стандартной величиной подразумевается вилка двух значений:

• минимальный – 1 мм на 1 м длины желобчатого участка;
• максимальный – 7 мм.

Но какой уклон должен быть в плане его оптимального показателя. Здесь многое будет зависеть от размеров крыши, а точнее, от площади скатов, от количества осадков, выпадающих в районе строительства дома. Скорее всего, надо обозначить не количество, а интенсивность выпадения. К примеру, в южных регионах проливные дожди, которые сбрасывают за час огромное количество воды, выпадают чаще. В северных районах дожди не редкость, но интенсивность их низкая. Они за сутки могут сбросить такое же количество воды, но длительность сброса будет большей.

Получается так, что угол водостока на 1 метр длины, равный минимальному значению, оптимален для северных регионов. С большим потоком воды он справится, но с трудом. Да и нет гарантий, что не будет происходить переливов через края лотков. Максимальный показатель с такой задачей справится лучше. Но и тут есть один нюанс – чем больше воды приходится отводить с кровли, тем больше по диаметру воронка должна устанавливаться на вертикальный участок водосточной системы. Будет ли это красиво выглядеть на фасаде, потянет ли трубчатый стояк большой объем воды – вопросы, требующие более подробного разбора.

Касательно свода норм и правил под номером II-26–76 «Кровли», то в нём чётко оговаривается, что уклон водосточной системы, здесь имеется в виду продольный уклон, не должен быть меньше 2%. Это есть 2 мм на 1 м длины восточной конструкции. И хотя выше минимальный параметр был обозначен в 1 мм, это не противоречит СНиПу, потому что документ учитывает в основном строения больших габаритов, к примеру, одноэтажных домов и коттеджей (как самых маленьких).

Но здесь же в СНиПе оговаривается, что в таком случае высота бортов желобчатых участков водосточных систем не должна быть меньше 120 мм. Если этот параметр сделать меньше, то и уклон в размере 1 мм будет реальным в плане нормального отведения осадков с кровли.

Полезные советы

Какой должен быть уклон желоба водостока мы рассказали. Разобрали также из каких он состоит элементов и как происходит их установка. Напоследок мы приберегли несколько важных советов, которые продлят жизнь вашей водосточной системе.

Не стоит забывать, что ВС будет подвергаться тепловому расширению. Если не учесть данные нюансы, то водосток может деформироваться или растрескаться. Для предотвращения подобных случаев используйте компенсаторы. Их крепят на участках стыков труб.

Также еще используют внутренние и наружные углы. На том месте, где поворачивает желоб, устанавливается угловая деталь при помощи муфт. Способ монтажа описан чуть выше. Нелишним будет поставить листоуловитель, который предотвратит попадание крупного мусора в систему водостока.

Как смонтировать желоб под правильным углом

Установить водосточную систему своими руками для домашнего мастера вполне реально. Пересказывать всю технологию я не вижу смысла, для этого есть видео в этой статье. Но раз уж речь идет об уклоне, то подробнее остановимся на способах его обустройства.

Если вы имеете дело с металлическими крюками-подвесами, которые крепятся на стропила или обрешетку кровли, то для установки их нужно сгибать под определенным углом. А чтобы обеспечить скат, каждый кронштейн нужно сгибать в определенной точке. Секрет здесь кроется в правильной разметке.

К примеру, у вас пролет 10 м и на этих 10 метрах стоит 20 подвесов. Чтобы их разметить нужно, сложить крюки вместе и провести 2 линии, одну горизонтальную, а вторую под наклоном в 30–50 мм. Дальше просто берете инструмент и сгибаете крюки в точках пересечения косой линии.

Схема разметки металлических крюков для водостока.

Если же требуется обеспечить уклон при монтаже кронштейнов на лобовую доску, то вам нужно установить 2 крайних подвеса с необходимой разницей по высоте. После чего натягиваете между ними шнур и по нему крепите остальные подвесы. Еще проще загнать 2 самореза в лобовую доску и по натянутому между ними шнуру крепить подвесы.

Схема установки подвесов по шнуру.

Правила монтажа желобов водостока

До начала монтажа необходимо правильно подобрать ширину желобов. Это зависит от площади скатов крыши. Чем они больше, тем должен быть большим диаметр. Зависимость такая:

• площадь крыши в пределах 50-70 м² — желоба шириной 90 мм;
• площадь скатов от 70 до 140 м² — водосточные лотки шириной 125-130 мм.

Есть еще один параметр, который определяет длину горизонтальной части водосточной системы дома: расстояние между вертикальными трубными стояками водостока. Максимальный размер – 12 м. Наклон желобов будет выставляться именно на этой части кровельной конструкции.

Рассчитывают уклоны водосточной трубы на 1 м в миллиметрах. К примеру, если длина горизонтальной части водостока равна 10 м, угол наклона рассчитывается так: на каждый метр конструкции опускание одного из концов лотка производится, к примеру, максимально на 5 мм; значит, на десятиметровую длину опускание произойдет на 50 мм или 5 см.

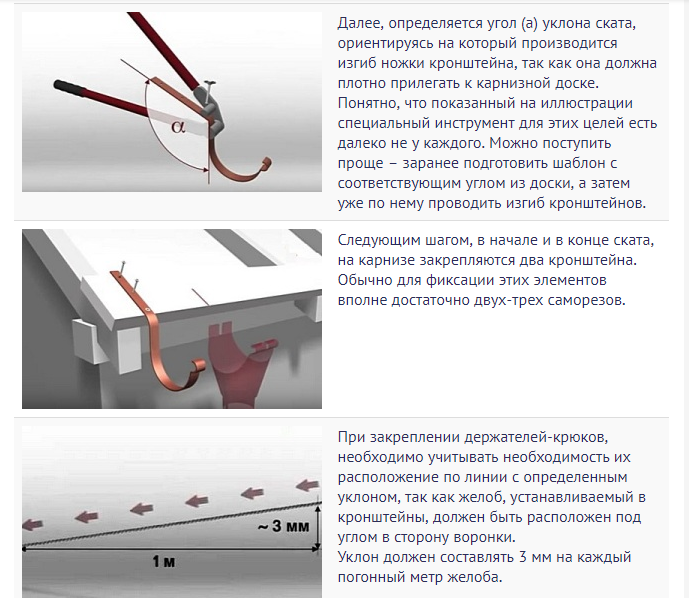

На первом этапе монтажа водосточной системы устанавливают метки двух концов желобчатой конструкции. Делают это так:

1. От одного из краев горизонтальной части, которая расположена на противоположной стороне от вертикальной части, наносится метка. Ее расположение по вертикали определяется размерами выбранных кронштейнов, на которые будут укладываться водосточные лотки.
2. В нее вкручивают саморез.
3. Вкручивают саморез на противоположной стороне кровельной конструкции. Он должен находиться на одном горизонтальном уровне с первым крепежным изделием.
4. От второго шурупа опускают вниз 5 см, куда вкручивают третий саморез. Второй можно выкрутить.
5. Соединяют между собой первый шуруп и третий, для чего используют прочную нить или леску. Это и есть контур расположения желобчатой конструкции.
6. В местах расположения саморезов устанавливают по кронштейну. Их крепят к лобовой доске, к первому элементу обрешетки или к стропилам крыши.
7. Промежуточные кронштейны устанавливают через каждые 50-100 см строго по намеченному контуру.
8. Нить удаляют и переходят к монтажу восточных желобов.

Способов крепления желобов к кронштейнам несколько. Часто используемый – загиб внешнего края поддерживающего элемента за борта лотков. Можно использовать вязальную проволоку или применить саморезы, которые вкручивают сразу сквозь кронштейн и лоток. Есть на рынке и более сложные, но высокоэффективные методы.

Как только будет смонтирована горизонтальная часть, переходят к вертикальной. Это обычная установка труб раструбным способом, которые крепят к стене специальными хомутами посредством саморезов и пластмассовых дюбелей. Далее устанавливают приемные воронки, которые являются переходным элементом между горизонтальной частью водостока и вертикальной. Здесь главная задача – герметичность между воронкой и желобом, а также между первой и вертикально установленной трубой.

Нередко встречаются ситуации, когда горизонтальная часть водосточной системы, устанавливаемой на один скат кровли, состоит из двух частей, которые располагаются с наклоном в одну точку. В ней монтируется вертикальный трубный стояк. В этом случае расчет наклона и размеров элементов водостока производят с учетом половины площади ската, если на последний устанавливается один вертикальный стояк. К примеру, если длина карниза равна 12 м, стояки монтируют посередине — по 6 м от краев крыши.

Не всегда это получается делать по чисто эстетическим требованиям. Поэтому трубы можно располагать на разных расстояниях. К примеру, от одного края на 4 м, от другого на 8 м. Это норма. Но расчет проходимости желобов придется рассчитывать с учетом части площади ската, под которыми располагаются две разные по длине части желобчатой конструкции.

Уклон водосточного желоба: СНИП и рекомендации

Одно из главных преимуществ современных водосточных систем заключается в том, что движение жидкости в них происходит за счет действия естественных сил. Не нужно приобретать дополнительное оборудование или элементы, достаточно предусмотреть правильный уклон водосточного желоба.

Основные требования к нему можно узнать в нормативных документах, также можно ориентироваться на рекомендации опытных специалистов в сфере установки водостоков.

Для чего необходим уклон водостока

Под действием притяжения вода по желобу движется от самой высокой точки до самой низкой. Для непрерывного движения жидкости по системе, угол должен быть направлен к воронке системы. Дальше вода уже попадет в водосточные трубы, где продолжит свой путь без особенных трудностей.

При этом угол наклона может быть совсем незаметным, он не сделает внешний вид системы неаккуратным. Водосток не начнет бросаться в глаза.

Угол наклона будет необходим не только при монтаже желобов. Такое же большое значение он играет и при установке труб внутренней водосточной системы. Они находятся параллельно крыше здания, а значит, без определенного наклона самотеком вода не сможет пройти путь от воронки до канализации.

Каким должен быть угол наклона желоба

Для более удобного монтажа уклон водосточного желоба не рассчитывается в градусах. Вместо этого корректируется соотношение первого и последнего участка желоба на одной стороне кровли.

На каждый метр своей длины желоб должен опускаться на 3–5 мм. Получается, если продолжительность желоба без воронок от одного края кровли до другого будет 6 м, то один его край должен быть ниже другого на 18–30 мм.

Больший уклон делается в том случае, если в конструкции такого желоба присутствуют неровности, например, если он сделан из 3–4 отдельных частей, соединенных воедино и на пути к воде будет несколько швов примыкания, из-за которых может сократиться скорость ее движения.

Если желоб на участке совсем небольшой длины и состоит из 1–2 элементов, наклон можно сделать менее заметным.

Не забывайте о том, что наклон всегда должен быть направлен к ближайшей воронке. Поэтому необязательно, чтобы в системе все желоба находились на одном направлении

Важно учитывать расположение всех элементов водостока

Как сделать водосток с наклоном

Еще на стадии монтажа системы нужно точно определить необходимый уклон водосточного желоба. СНИП гласит, что делать это нужно, ориентируясь на крепления. При выборе мест, где они будут фиксироваться, в первую очередь и учитывается наклон.

Во многих системах водостоков, особенно тех, которые выполнены из оцинкованной стали, кронштейны для желобов должны быть расположены на расстоянии в 1 м друг от друга. Получается, что вам даже не придется рассчитывать общий угол уклона. Достаточно будет крепить каждый кронштейн на 3–4 мм ниже предыдущего. Именно таким приемом и пользуются опытные специалисты.

Наглядный пример

Как рассчитать водосточную систему, чтобы сделать ее своими руками и с умом?

Если разобраться, то справиться с этим сможет каждый.

В первую очередь определяется общая площадь кровли.

Если этот показатель не более 100 м2, то достаточным будет установить 1 желоб.

Что касается водостока, то когда будете просчитывать этот показатель, не забывайте учесть, что на каждый квадратный метр предусматривается рабочее сечение трубы в размере 1,5 мм2.

Кстати, площадь ската определяется путем умножения его длины и ширины. Ниже описаны основные этапы геометрических вычислений и количественных параметров.

Расчёт водосточной системы

1. Длина и диаметр желобов – эти показатели зависят от площади ската. Данный элемент системы отвечает за сбор воды и ее транспортировку к приемникам. Чаще всего используются углубления с сечениями 75-150 мм. Длина желобов, как правило, бывает 3 – 4 метра. Количество этих элементов должно быть так подобрано, чтобы отходы были минимальны. Если будут использоваться соединительные элементы, то их количество должно быть на 1 меньше желобов. Для того чтобы понять, сколько кронштейнов нужно для крепления системы, нужно воспользоваться формулой:

N кронштейнов = (L – 0,3)/0,6 + 1,

Расчёт сливных труб

где L – это длина карниза, а значение 0,6 является рекомендуемым шагом расположения креплений.

1. Количество водоприемных воронок определяется из расчета 1 элемент на 0,75 м2 общей площади и 1 см2 трубы. Этот показатель должен совпадать с количеством вертикальных труб, но при этом расстояние между ними не должно быть больше 24 м. По диметру воронка должна совпадать с сечением желоба, так вода в горизонтальной трубе скапливаться не будет.
2. Количество водосточных труб определяется исходя из того, что 1 труба способна обслужить 100 м2 черепицы. Не забываем учитывать расстояние от карниза до отмостки, чтобы посчитать точное количество вертикальных элементов. От общего показателя расстояния отнимается 30 см. Вам нужно будет приобрести еще хомуты, используемые для крепления трубы к фасаду. Как правило, на каждые 3 м устанавливается 1 крепеж, в случаях с коленами – нужно 2 сразу.
3. Колена – на одну воронку идет всегда 2 колена и 1 отлив. Обходные элементы также используются при условии неровного фасада.
4. Заглушки – берутся из расчета по 1 шт. с торца каждого желоба.

Формула расчёта водостока

Если, прочитав статью, вам все равно не понятно, как правильно рассчитать водосточную систему, то вы всегда можете обратиться в специализированную компанию. Также есть множество онлайн-ресурсов, помогающих решить эту проблему.

Пример расчёта диаметра желобов

К процедуре расчета диаметра водосточной системы и других параметров нужно относиться со всей ответственностью, потому что от того, насколько он будет правильный, зависит не только состояние крыши, но и фундамента, и частного дома в целом. Грамотный подход к делу позволит избежать ситуаций, связанных с протеканием крыши и переливанием водостока.

Монтаж желоба

Как рассчитать материал

Расчет количества основных и дополнительных деталей для установки водосточной системы производится индивидуально.

Типовое проектирование ушло в прошлое, поэтому конструкции современных крыш достаточно разнообразны. Существует примерный шаблон, который поможет произвести вычисления.

Первым делом считаем расстояние, на которое нужно установить водосток. Например, для двускатной крыши нужно знать ширину ската и высоту от карниза до фундамента.

После этого приступаем к расчету. Стандартная длина желоба – 3м. Получается длину карниза нужно разделить на 3 и округлить получившееся число в большую сторону.

Далее считаем сколько понадобится крюков для поддержки желоба. В среднем они устанавливаются на расстоянии 0.7 друг от друга. Теперь длину карниза делим на 0.7 и вычисляем нужное количество.

Для такого типа крыши покупаем две заглушки и соединители желобов. (Для 5 желобов нам понадобится 4, а для 7 – 6).

Если скат кровли длиной более 6 метров, необходимо установить 2 воронки. Для расчета количества, нужно учитывать: 50 квадратных метров на 1 элемент водостока. Не более.

Теперь считаем сколько понадобится труб. Стандартная длина колена трубы также 3м. Зная высоту от карниза до основания здания, полученное число делим на 3 и округляем в большую сторону. Крепления водосточной трубы понадобятся по штуке на каждый метр.

Что такое водосточная система крыши

Атмосферные осадки – негативный фактор, который снижает продолжительность эксплуатации любого здания и сооружения. Чтобы снизить негативное воздействие дождя, снега и прочего строители используют различные приспособления, материалы и даже целые системы. Одна из таких – водосточная, которая представляет собой конструкцию из двух частей: горизонтальная – это желоба в виде лотков, расположенных под карнизом кровли. Именно эта конструктивная часть принимает на себя сброс воды с крыши.

Вторая часть – вертикальная. По сути, это трубные стояки, которые устанавливаются через определённое расстояние друг от друга. В них вода попадает с лотков.

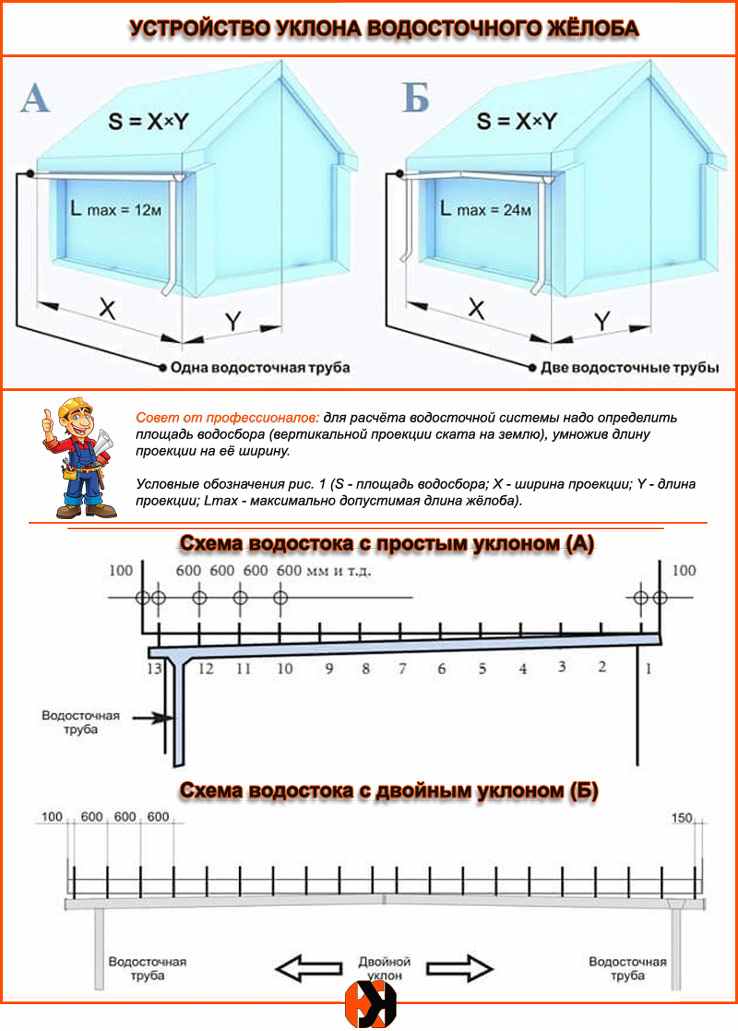

Схема водостока для кровли

Общая конструкция водоотведения несложная, если не учитывать один серьёзный фактор, а именно: угол наклона желобчатых участков, потому что сама система водостоков является самотёчной. Нельзя брать за основу этого значения (угла) любые параметры, то есть, на своё усмотрение. Существуют определённые нормативы, которые определяют не только сам уклон жёлоба водостока, но и другие конструктивные критерии системы.

Заключение

При монтаже водосточной системы не стоит забывать и про тепловое расширение. Если на это не обратить нужного внимания, то желоба потеряют свою форму и перестанут выполнять свое предназначение. Например, пластмасса при повышении температуры всего на десять градусов Цельсия увеличится в размерах на 0,7 мм на один погонный метр. Для того чтобы это не происходило, используют специальные расширительные устройства (компенсаторы), которыми объединяют части водосточных желобов. С помощью компенсаторов они могут двигаться, не нарушая целостность конструкции.

Последними монтируем водосточные трубы, которые скрепляются специальными соединительными муфтами. Расстояние между кронштейнами при монтаже труб должно быть два метра.
