Шаг обрешетки и величина нахлеста листов в зависимости от того, какой уклон крыши из профнастила
Как уже говорилось выше, минимальный уклон кровли из профлиста, при котором нет необходимости дополнительно герметизировать места вертикальных нахлестов, равен 12°. Если же уклон крыши находится в промежутке от 12° до 14°, то герметик уже не требуется, однако остается необходимость в увеличенном размере этого нахлеста. Оптимальным же считается уклон для профнастила от 15° до 30°.
В таблице ниже приведены величины необходимого нахлеста под профнастил, угол наклона кровли при этом имеет решающее значение и может находиться в одном из указанных промежутков.
| Уклон кровли | Величина нахлеста, мм |
| Меньше 12° | 200 и более, нахлест листов дополнительно уплотняется кровельным герметиком |
| До 14° | 200 и более |
| 15°-30° | 150…200 |
| Больше 30° | 100…150 |
От угла уклона кровли из профлиста напрямую зависит и расход материалов, необходимых для монтажа кровельной системы. При больших углах наклона увеличивается длина стропил, но в тоже время не требуется установка дополнительных подкосов. В этом случае также увеличивается и расход самого профнастила, но зато эффективнее используется его собственная несущая способность, следовательно, можно использовать более дешевый профлист с меньшей высотой волны.
Кроме того, чем больше угол наклона крыши из профнастила, тем больше шаг обрешетки и меньше расход пиломатериалов. Также частота обрешетки сильно зависит от марки профилированного листа. Например, если для профлиста С-21 при угле больше 15° шаг обрешетки должен быть равен 650 мм, в то время как для НС-44 при том же угле — уже 1000 мм.

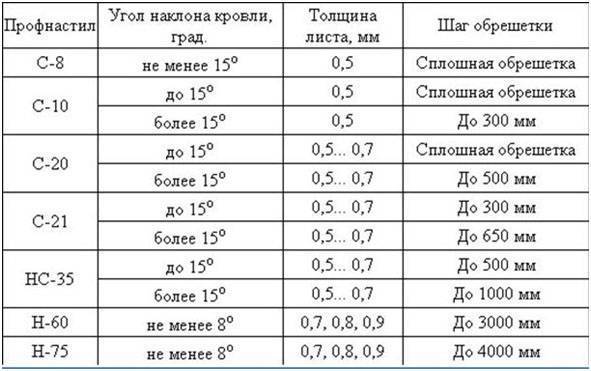

| Марка профлиста | Уклон кровли, град. | Шаг обрешетки | Величина нахлеста листов в ряду |
| НС-8 | Более 15° | Сплошная | Две волны |
| НС-10 | до 15° | Сплошная | Две волны |
| более 15° | 300 мм | Одна волна | |
| НС-20 | до 15° | Сплошная | Одна волна |
| более 15° | 500 мм | ||
| С-21 | до 15° | 300 мм | Одна волна |
| более 15° | 650 мм | ||
| НС-35 | до 15° | 500 мм | Одна волна |
| более 15° | 1000 мм | Одна волна | |
| НС-44 | до 15° | 500 мм | Одна волна |
| более 15° | 1000 мм | Одна волна | |
| Н-60 | не менее 8° | 3000 мм | Одна волна |
| Н-75 | не менее 8° | 4000 мм | Одна волна |
Для несущего профлиста этот промежуток составляет уже 3-4 метра, причем разделение по углу наклона крыши — отсутствует. Существует только минимальный уклон кровли из профнастила, равный 8°. Крыши с меньшим углом уже считаются плоскими, поэтому к ним предъявляются другие требования.
При расчете количества материалов необходимо учитывать и величину нахлеста листов профнастила, которая также зависит от угла наклона кровли.
Требования к уклонам
Уклон крыши – это угол, который образовывается между стропилами и перекрывающей плоскостью (материалом покрытия кровли).
Фото — Угол наклона крыши
Часто мастера рассчитывают этот показатель при помощи простого уравнения:
i = h / (1/2L)
Здесь мы видим следующие значения:
h – по традиционному определению, это высота, в данном случае, это определение высоты коньковой доски над материалом перекрытия;
L – это расстояние, которое перекрывается данным участком крыши, или другими словами, ширина здания
Важно помнить, что если у Вас ломаная кровля, то данное значение варьируется от одного ската к другому, поэтому расчеты немного усложняются.. Фото — Оптимальные уклоны кровли
Фото — Оптимальные уклоны кровли
Как пример, если Ваш дом шириной 10 метров, а конек высотой 4, то размер наклона кровли будет составлять:
(1/10*2) / 4 = 0,2, либо если нужно преобразовать данное число в проценты, то умножьте его на 100, получится 20 %. Угол также выражается в градусах, от конвертации его значение не меняется и сейчас одинаково популярны все системы. Градусы предпочтительнее использовать, т.к. в них мы видим реальную величину геометрического значения.
Фото — Теорема расчета угла кровли
Чтобы не путаться самому и не усложнять работу строителям (если Вы заказываете услугу у определенной компании), можно воспользоваться нашей таблицей, в которой, зная данные в процентах или градус уклона, Вы можете подобрать соответствующий угол:
| Значение градуса | Процент уклона | Значение градуса | Процент уклона | Значение градуса | Процент уклона |
| 1 | 1,8 | 16 | 28,7 | 31 | 60 |
| 2 | 3,4 | 17 | 30,5 | 32 | 62,4 |
| 3 | 5,2 | 18 | 32,5 | 33 | 64,9 |
| 4 | 7 | 19 | 34,4 | 34 | 67,4 |
| 5 | 8,8 | 20 | 36,4 | 35 | 70 |
| 6 | 10,5 | 21 | 38,4 | 36 | 72,6 |
| 7 | 12,3 | 22 | 40,4 | 37 | 75,4 |
| 8 | 14,1 | 23 | 42,4 | 38 | 78,9 |
| 9 | 15,8 | 24 | 44,5 | 39 | 80,9 |
| 10 | 17,6 | 25 | 43,6 | 40 | 83,9 |
| 11 | 19,4 | 26 | 48,7 | 41 | 86 |
| 12 | 21,2 | 27 | 50,9 | 42 | 90 |
| 13 | 23 | 28 | 53,1 | 43 | 93 |
| 14 | 24,9 | 29 | 55,4 | 44 | 96,5 |
| 15 | 26,8 | 30 | 57,7 | 45 | 100 |
Крыша должны проектироваться вместе со всем строением, но как Вы понимаете, в процессе строительства, от полученных показаний можно немного отойти. Если возникла такая необходимость, то Вы можете изменить высоту конька для изменения угла уклона. После того, как Вы рассчитали нужный уклон, нужно вычислить, какая высота конька будет для Вас оптимальной. Чтобы узнать это значения, нам опять понадобится таблица, по которой определяют коэффициент высоты коньковой доски:
| Градусы уклона крыши | Коэффициент |
| 5 | 0,8 |
| 10 | 0,17 |
| 15 | 0,26 |
| 20 | 0,36 |
| 25 | 0,47 |
| 30 | 0,59 |
| 35 | 0,79 |
| 40 | 0,86 |
| 45 | 1 |
| 50 | 1,22 |
| 55 | 1,45 |
| 60 | 1,78 |
Чтобы обработать значение, полученное в таблице, Вы должны умножить градус с половины перекрытия, который выясняли в первой таблице, на коэффициент из второй. Получится величина, которая характеризует высоту конька кровли. Точно такое же действие проводится для определения рекомендуемый высоты конька у односкатной кровли, только в таком случае необходимо рассчитывать брать полную площадь перекрытия.
Если у Вас вальмовая или крыша-конверт, то торцевые стороны меряются от середины, до места, на которое опирается скат. Чтобы вывести высоту конька по определенному участку крыши, необходимо по длине каждой стены, где идет скат кровли, прорисовать специальные метки или установить маяки из гвоздей или шурупов. Желательно располагать их четко по центру стены. Между маяками, которые расположены друг напротив друга, нужно натянуть нить или монтажную ленту.
При помощи метра или уровня находим центр бечевки и монтируем на него тонкую планку, которая по отношению к перекрытию будет расположена под углом 90 градусов. Обязательно проверяйте это уголком, уровнем или строительным транспортиром. После двигая веревку по планке, Вы сможете измерить угол стены, и увидеть, где находится оптимальный уклон крыши. Когда определите место, пометьте его при помощи маркера, мела или гвоздя. Если в этом месте Вы отпилите планку, то у Вас будет готовый шаблон, при помощи которого можно будет нарезать любое количество полностью соответствующих Вашим требованиям коньковых досок.
Фото — Градус крыши и её стиль
Расчет угла наклона крыши – это достаточно сложная и кропотливая работа, даже минимальный недочет может стать причиной плохой вентиляции, стоков вод, разрушения кровельного и подкровельного пространства.Видео: устройство крыши
Зачем нужно знать угол наклона
Проектная документация зданий учитывает огромное число индивидуальных факторов, при этом специалисты пытаются принимать во внимание максимальное количество требований заказчиков. Но только при одном условии – их пожелания не оказывают негативного влияния на прочность и надежность конструкций и отвечают существующим нормативным требованиям государственных стандартов
Одним из самых важных элементов любого здания или строения считается кровля, во время ее проектирования на первое место выходит не дизайн, а безопасность, надежность и длительность эксплуатации. В современных зданиях кровля не только защищает его от атмосферных осадков, но и препятствует потерям тепловой энергии.
Требования СНиП
Шифер, черепица и другие штучные материалы. Минимальное значение уклона — 22°.
Согласно требованиям СНиП, для крыши из профнастила минимально допустимый порог — 8°, однако он допустим лишь для хозяйственных построек и промышленных сооружений. Угол кровли из профнастила для жилых домов составляет минимум 10°. Однако строительные фирмы дают гарантию только на конструкции с уклоном в 12° и выше. Максимальный угол наклона может составлять даже 70° и больше.
Однако стоит помнить, что чем меньше высота кровли и соответственно угол ската, тем меньшее расстояние нужно делать между досками обрешетки. Как видно из представленной ниже таблицы, крыша с небольшим уклоном требует сплошной обрешетки.
Требования СНиП
Влияние различных факторов на выбор угла наклона
Японский стиль крыши подразумевает особый подход к расчету угла наклона и конфигурации элементов
В большинстве случаев сначала выбирается наиболее эффектная и броская конфигурация кровли с оценкой возможности практического применения чердачного пространства. После этого методом исключения проводится выбор оптимальной крутизны с учетом анализа влияния различных объективных и субъективных факторов.
- Общепринятые правила строительства. Необходимо выбирать уклон крыши по нормам, установленным ГОСТ и СНИП. В противном случае здание не будет введено в эксплуатацию и его придется переделывать.
- Национальные традиции. В каждой местности принято следовать той или иной архитектуре, определяющей местный этнос.
- Сила и направление господствующих ветров. Чем больше интенсивность движения воздушных масс, тем меньше должна быть парусность строения.
- Уровень атмосферных осадков. Это относится к снегу, который в большом количестве может продавить кровельное покрытие и сломать стропила.
- Выбор финишного покрытия. От него зависит диапазон уклона, игнорирование которого приводит к аварийным ситуациям.
Для каждого материала установлен максимальный и минимальный уклон, который рассчитывается с учетом множества сопутствующих данных.
От чего зависит уклон крыши
Показателем, характеризующим наклон по отношению к горизонту, является покатость. Он показывает в процентах, как высота кровли относится к ½ здания.
Однако значение уклона в процентах не такое, как в градусах, а это важно при проектировании крыш. Учитывая, что 1° равен 1,7%, эквивалент угла 30°, в отличие от математических расчетов, будет 57,7%
Точный результат можно получить с помощью геодезического инструмента. Значение 0° соответствует плоской крыше, чаще оно бывает от 11° до 45°.
При выборе уклона определяющими факторами являются:
Уклон крыши.
- влияние климатических нагрузок (давление ветра на крутые скаты выше, хотя атмосферные осадки сходят с них быстрее);
- назначение расположенного под кровлей помещения чердака (для жилого требуется больший угол наклона, тогда помещение будет просторным, потолки высокими);
- вид кровельного стройматериала (нужно учитывать допустимую величину покатости, которая существует для каждого покрытия);
- финансовые затраты (они увеличиваются даже при выполнении работ своими руками, если угол наклона превышает 45°);
- архитектурные решения, традиции местности.
Как рассчитать минимальный уклон кровли?
Выбирать уклон кровли только исходя из своих эстетических предпочтений было бы несколько опрометчиво. Поскольку надежность и прочность будущей конструкции во многом зависят от правильно рассчитанной величины угла наклона, учитывающей климатические особенности местности. То есть, уклон крыши должен быть оптимальным как с практической, так и с эстетической точки зрения.
То что идеально «плоских» крыш просто не может быть не подлежит сомнению. Ведь должна же дождевая вода каким-то образом отводиться с нее. Поэтому на них делают разуклонку, чтобы получить хотя бы минимальный уклон плоской кровли.
Она обеспечивает возможно эффективный сбор дождевой воды с поверхности кровельного покрытия и направляет ее либо к парапету, либо к внутренним воронкам.
| Вид кровельного покрытия | Вес 1 м.кв,кг | Безразмерный уклон крыши | Процентная мера уклона | Величина уклона в градусах |
| Шифер (среднего профиля/усиленного профиля) | 11/13 | 1:10 / 1:5 | 10% / 20% | 6° / 11,5° |
| Целлюлозно-битумные листы | 6 | 1:10 | 10% | 6° |
| Профнастил (однофальцевый) | 3-6,5 | 1:4 | 25% | 14° |
| Мягкая рулонная кровля | 9-15 | 1:10 | 10% | 6° |
| Профнастил (двухфальцевый) | 3-6,5 | 1:5 | 20% | 11,5° |
| Металлочерепица | 5 | 1:5 | 20% | 11,5° |
| Керамическая черепица | 50-60 | 1:5 | 20% | 11,5° |
| Цементная черепица | 45-70 | 1:5 | 20% | 11,5° |
минимальный угол наклона крыши
Минимальный уклон кровли зависит от многих параметров, включая материал гидроизоляционного покрытия, типа самой крыши (стандартная или инверсионная), количества гидроизоляционных слоев и другого.
Факторы, влияющие на уклон кровли из профнастила
Одним из главных факторов, который непосредственно определяет величину уклона профлиста, являются климатические особенности местности, в которой расположен строящийся дом. В первую очередь это:
- Высота снежного покрова;
- Количество осадков, выпадающих в виде дождя;
- Сила и преобладающее направление ветра.
Какое значение имеет угол наклона кровли из профнастила легко увидеть, рассмотрев, например, влияние на него высоты снежного покрова.
В отличие от дождевой воды, которая очень быстро стекает с кровли, снег может задерживаться на ней длительное время. Легко представить, какую нагрузку должна выдерживать крыша, если уровень снежного покрова в некоторых регионах может составлять один метр и более. Чем больше угол наклона кровли, тем сложнее снежной массе задерживаться на ней, и при определенной толщине покрова, снег с крутой крыши неминуемо сползет под собственным весом.
Выбирая наклон крыши из профнастила, нужно учитывать и характеристики материала, выбранного для кровли. Например, несущий профлист с большой высотой волны можно использовать даже на плоских кровлях торговых центров, в то время как стеновой или универсальный профиль может применяться только на кровлях с большим уклоном.
При использовании любого покрытия, нужно учитывать, что при слишком маленьких уклонах вода не будет успевать стекать с крыши и может просочиться внутрь на стыках кровельного покрытия. Минимальный уклон для профлиста, при котором этого происходить не будет и можно обойтись без дополнительных мер герметизации — 12°. Если угол ската крыши из профнастила меньше этого значения, то места нахлеста между листами необходимо дополнительно уплотнять кровельным герметиком.
Кроме того, небольшой уклон кровли из профлиста потребует использования более дорого профиля с большей несущей способностью связи с увеличением нагрузки на кровлю. Расход материала также увеличиться, поскольку, чем меньше наклон кровли из профлиста, тем больший нахлест листов требуется, особенно если речь идет о вертикальных местах стыковки.
Помимо всего прочего, для крыш с небольшим уклоном стропильная система в разы сложнее, так как она должна выдерживать больший вес. В частности, на рисунке выше показано, как уклон односкатной крыши из профнастила влияет на конструкцию стропил. Как видно, с уменьшением угла наклона, появляется множество дополнительных элементов, чья задача — перераспределить нагрузку со стропильной ноги и обеспечить необходимую подпорку основным элементам.

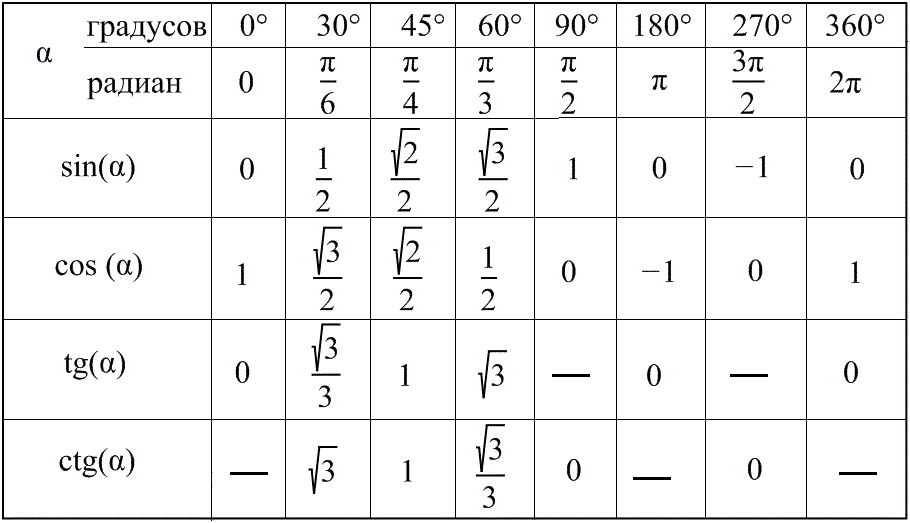

Второй способ вычисления угла наклона крыши — вспоминаем школьный курс геометрии
Можно использовать другой простой способ вычисления (расчета) угла наклона крыши. Для этого необходимо вспомнить азы школьного курса тригонометрии и применить их на практике. В этом случае тоже нет ничего сложного. Ведь профиль практически любой крыши — это один, два или несколько прямоугольных треугольников, а вычислить любой угол такого трёхугольника, зная длины его сторон (в нашем случае длину стропил, ширину пролета и разницу высот между нижней и верхней точками опоры стропил) не составит проблем.
В случае, когда крыша дома или хозяйственной постройки уже сооружена или хотя бы уложены стропила и есть желание узнать какой будет угол наклона крыши, достаточно замерить длину пролета крыши по горизонтали — это будет прилежащий катет прямоугольного треугольника. После этого необходимо замерить высоту подъёма крыши — разность высоты между точкой опоры низа стропильной ноги на стену и коньком — это будет противолежащий катет.
Теперь делим полученную величину вертикальной стороны этого треугольника (высоту крыши) на горизонтальную (ширину пролета — для односкатной или 1/2 пролета — для двухскатной). Полученное число будет tg (тангенс) угла наклона. Чтобы получить сам угол необходимо вычислить arktg (арктангенс) этого числа. Для этого можно воспользоваться калькулятором, имеющим данную функцию или «забить» запрос в поисковике и для этого не надо быть большим математиком.
Если же Вам необходимо соорудить крышу с заданным углом, то для этого вычисляете тангенс, интересующего Вас угла (одним из вышеуказанных способов) — это и будет соотношением между высотой крыши и длиной пролета по горизонтали. Длину пролета просто измерить, а чтобы узнать высоту: результат этих измерений умножаем на полученный ранее тангенс угла: a=bхtgA;
Чтобы, при этом, узнать какой длинны будут необходимы стропильные ноги можно вспомнить знакомую из школы теорему Пифагора, согласно которой: квадрат гипотенузы прямоугольного треугольника c (в нашем случае это стропильная нога) равняется сумме квадратов катетов a и b ( длине пролета и высоте крыши), то есть:
c 2 =a 2 +b 2 , отсюда: c (длина стропил) равняется квадратному корню суммы катетов. Квадратный корень легко можно вычислить на том же калькуляторе.
Такие расчеты подходят как для односкатной, так и для двускатной крыши. Разница лишь в том, что в случае односкатной крыши при расчете угла её наклона берется длина всего пролета крыши. При определении же угла наклона двускатной крыши берется лишь половина пролета — в случае одинаковых скатов или расстояние до точки вертикальной проекции конька на горизонтальное перекрытие — в случае неодинаковых скатов.
Во втором случае угол наклона определяется отдельно для каждого ската. Точку вертикальной проекции можно определить, опустив для этого отвес с верхней точки конька.
Понятие уклона кровли
Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.
Измерение угла наклона
Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.
Уклономер — инструмент с осью, маятником и шкалой деления
Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).
Угол наклона крыши — это результат деления высоты кровли на длину заложения
Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.
Таблица: степень наклона крыши в двух мерах измерения
| Градусы | % | Градусы | % | Градусы | % |
| 1° | 1,7% | 16° | 28,7% | 31° | 60% |
| 2° | 3,5% | 17° | 30,5% | 32° | 62,4% |
| 3° | 5,2% | 18° | 32,5% | 33° | 64,9% |
| 4° | 7% | 19° | 34,4% | 34° | 67,4% |
| 5° | 8,7% | 20° | 36,4% | 35° | 70% |
| 6° | 10,5% | 21° | 38,4% | 36° | 72,6% |
| 7° | 12,3% | 22° | 40,4% | 37° | 75,4% |
| 8° | 14,1% | 23° | 42,4% | 38° | 38,9% |
| 9° | 15,8% | 24° | 44,5% | 39° | 80,9% |
| 10° | 17,6% | 25° | 46,6% | 40° | 83,9% |
| 11° | 19,3% | 26° | 48,7% | 41° | 86,0% |
| 12° | 21,1% | 27° | 50,9% | 42° | 90% |
| 13° | 23% | 28° | 53,1% | 43° | 93% |
| 14° | 24,9% | 29° | 55,4% | 44° | 96,5% |
| 15° | 26,8% | 30° | 57,7% | 45° | 100% |
Пример измерения уклона кровли
Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:
- i = 2.0 : 4,5 = 0,44.
- 0,44× 100 = 44 %.
- 44 %=24° (согласно таблице перевода процентов в градусы).
Информация по назначению калькулятора
Онлайн калькулятор двускатной (двухскатной) крыши предназначен для расчета угла
наклона стропил, количества обрешетки, нагрузки на кровлю, а так же количества необходимого материала
для возведения данного типа кровли. В расчете учтены все популярные кровельные материалы, такие как
керамическая, цементно-песчанная, битумная и металлическая черепица, ондулин, шифер и др.
Все расчеты выполняются в соответствии с ТКП 45-5.05-146-2009 и СНиП «Нагрузки и
воздействия».
Двускатная (двухскатная, щипцовая) – разновидность форм крыш с двумя наклонными
скатами от конька до наружных стен. Данная форма является самой распространенной и самой практичной с
точки зрения стоимости, эффективности и внешнего вида. Опирание стропил происходит друг на друга, а их
пары соединяются обрешеткой. Стены с торцевой стороны такой крыши, имеют треугольную форму, и называются
фронтонами (щипцами). Чаще всего под данным видом кровли устраивается чердачное помещение, освещаемое с
помощью небольших фронтонных окон.
При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация.
.
Далее представлен полный список выполняемых расчетов с кратким описанием каждого
пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.
Оптимальный угол наклона двухскатной крыши
Угол правильной двускатной крыши лежит в пределах 20°-45°, что соответствует разбросу значений свойств материала и усредненных климатических параметров.
Следует иметь в виду, что рекомендуемые значения могут быть непригодны для данной местности или проекта, поэтому всякий раз надо рассчитывать угол двускатной крыши по конкретным имеющимся данным.
Угол наклона двухскатной крыши — важный показатель, влияющий на долговечность и целостность всей постройки, и относиться к нему как ко второстепенному фактору нельзя.
Учет всех возможных нагрузок, как постоянных, так и разовых экстремальных, поможет обеспечить сохранность и комфорт вашего дома.
Более точные значения выбираются исходя из таких факторов, как::
- Назначение чердака.
- Используемое кровельное покрытие.
- Климатические условия.
Оптимальный угол наклона двускатной крыши
Зависимость высоты конька от уклона крыши
Произвести несложные расчеты можно, воспользовавшись математической формулой. Высота конька равняется ½ ширины здания, деленной на 2 и умноженной на 100.
Для определения высоты конька размечают 2 внешние стены (вдоль которых будет располагаться скат). Натирают шнур мелом, натягивают между отметками. Затем определяют центр у шнура, в получившейся точке ставят планку (перпендикулярно относительно плоскости перекрытия).
Высота конька и уклон крыши.
Путем изменения шнура добиваются нужного уклона. После получения необходимого результата на планке ставят отметку. Отпиливают получившийся кусок, делают шаблон, который требуется для опор конька.
Какой угол наклона крыши наиболее удачный?
В средней полосе России односемейные дома обычно венчают крыши с углом наклона 30-45 градусов, которые идеально подходят для наших климатических условий и считаются оптимальным решением.
Есть еще и эстетические моменты, ведь крыша с уклоном 30-45 градусов отлично вписывается как в классическую архитектуру, так и в ультрасовременный дизайн. Дополнительным аргументом в пользу скатов крыши по средней шкале является простота адаптации мансарды.
- Конечно, у построек более старого типа (мы говорим о домах-кубах, наследии коммунистической эпохи) часто бывают плоские крыши, но нужно помнить, что даже они, вопреки своему названию, имеют небольшой уклон.
- Принятый в Польше стандарт — минимальный уклон плоской кровли 3 градуса, что в некоторой степени облегчает отток дождевой воды.
- Плоские крыши и крыши с небольшим углом наклона (10-15 градусов) также должны быть максимально плотными, что увеличивает стоимость строительства и требует дополнительных работ.
Единицы измерения угла ската кровли
Какой угол наклона односкатной крыши (двускатной, шатровой и так далее) принят, может указываться в:
- градусах;
- процентах;
- дробном числе.
При этом под градусами понимается угол к горизонтали, проценты или дробь – отношение высоты конька к половине ширины крыши (в строительстве используется термин «заложение»).
Измерение угла наклона крыши
Измерение в градусах относительно неточное, дает (в зависимости от используемого инструмента) погрешность до 5% по углу и до 10% по линейным размерам строения при расчетах. Более точные результаты дает измерение в процентах, причем за 100% принят угол в 45 градусов.
Для более удобного использования обеих измерительных систем приведена таблица, позволяющая переводить угол наклона крыши (градусы) в проценты и наоборот.
Для расчета используется стандартная схема:
При таких параметрах процентное выражение угла кровли составляет 5:8 х 100% = 62,5%, в градусах это значение составит примерно 32о, в дробном выражении – 5:8 = 1:1,6.
Для лучшего понимания того, как и какими инструментами производится замер наклона крыши, как рассчитать скат крыши, предлагаем посмотреть видео.
Уклон в градусах – Калькулятор уклонов
Чтобы посчитать уклон кровли, крыши, трубопровода, пандуса, лестницы, дороги, реки и т.п. воспользуйтесь нашим очень удобным онлайн калькулятором:
Как посчитать уклон
Для того чтобы посчитать уклон вам, для начала, необходимо знать расстояние (L) и превышение (h). Далее следуйте формулам:
Пример
Для примера рассчитаем уклон дороги в процентах: на дистанции в L = 500 м дорога поднимается на h = 30 м:
Уклон дороги = 30/500 ⋅ 100 = 6%
Для того чтобы посчитать расстояние (L) необходимо знать превышение (h) и уклон (в процентах, в промилле или в градусах).
Таблица уклонов кровли |
Уклон кровли — показатель крутизны ската крыши. Вычисляется как отношение высоты конька (H) к горизонтальной его проекции (заложению) (l). Иными словами, величина уклона равна тангенсу угла между поверхностью ската и горизонтальной его проекцией.
Итак, уклон рассчитывается по формуле: i=H/lДля примера дано:
Высота конька (H): 2 м
Заложение (l): 2,86 мРассчитаем угол кровли (i): 2/2,86 = 0,699, что близко соответствует 35° по нижеприведенной таблице.
Уклон можно выразить в градусах, процентах, как отношение сторон, как абсолютный уклон, и как коэффициент таблица поможет вам быстро перевести значения из одной меры в другую.
| 4 | 6,99 | 1:14,31 | 0,0699 | 1,003 |
| 5 | 8,75 | 1:11,43 | 0,0875 | 1,004 |
| 6 | 10,51 | 1:9,52 | 0,1051 | 1,006 |
| 7 | 12,28 | 1:8,14 | 0,1228 | 1,008 |
| 8 | 14,05 | 1:7,12 | 0,1405 | 1,010 |
| 9 | 15,84 | 1:6,31 | 0,1584 | 1,012 |
| 10 | 17,63 | 1:5,67 | 0,1763 | 1,015 |
| 11 | 19,44 | 1:5,14 | 0,1944 | 1,019 |
| 12 | 21,26 | 1:4,70 | 0,2126 | 1,022 |
| 13 | 23,09 | 1:4,33 | 0,2309 | 1,027 |
| 14 | 24,93 | 1:4,00 | 0,2493 | 1,031 |
| 15 | 26,79 | 1:3,73 | 0,2679 | 1,035 |
| 16 | 28,67 | 1:3,49 | 0,2867 | 1,040 |
| 17 | 30,57 | 1:3,27 | 0,3057 | 1,046 |
| 18 | 32,49 | 1:3,08 | 0,3249 | 1,051 |
| 19 | 34,43 | 1:2,90 | 0,3443 | 1,058 |
| 20 | 36,4 | 1:2,75 | 0,3640 | 1,064 |
| 21 | 38,39 | 1:2,61 | 0,3839 | 1,071 |
| 22 | 40,4 | 1:2,48 | 0,4040 | 1,079 |
| 23 | 42,45 | 1:2,36 | 0,4245 | 1,086 |
| 24 | 44,52 | 1:2,25 | 0,4452 | 1,095 |
| 25 | 46,63 | 1:2,15 | 0,4663 | 1,104 |
| 26 | 48,77 | 1:2,05 | 0,4877 | 1,113 |
| 27 | 50,95 | 1:1,96 | 0,5095 | 1,122 |
| 28 | 53,17 | 1:1,88 | 0,5317 | 1,133 |
| 29 | 55,43 | 1:1,80 | 0,5543 | 1,143 |
| 30 | 57,74 | 1:1,73 | 0,5774 | 1,155 |
| 31 | 60,09 | 1:1,66 | 0,6009 | 1,167 |
| 32 | 62,49 | 1:1,60 | 0,6249 | 1,179 |
| 33 | 64,94 | 1:1,54 | 0,6494 | 1,192 |
| 34 | 67,45 | 1:1,48 | 0,6745 | 1,206 |
| 35 | 70,02 | 1:1,43 | 0,7002 | 1,221 |
| 36 | 72,65 | 1:1,38 | 0,7265 | 1,236 |
| 37 | 75,36 | 1:1,33 | 0,7536 | 1,252 |
| 38 | 78,13 | 1:1,28 | 0,7813 | 1,269 |
| 39 | 80,98 | 1:1,24 | 0,8098 | 1,287 |
| 40 | 83,91 | 1:1,19 | 0,8391 | 1,305 |
| 41 | 86,93 | 1:1,15 | 0,8693 | 1,325 |
| 42 | 90,04 | 1:1,11 | 0,9004 | 1,346 |
| 43 | 93,25 | 1:1,07 | 0,9325 | 1,367 |
| 44 | 96,57 | 1:1,04 | 0,9657 | 1,390 |
| 45 | 100 | 1:1 | 1 | 1,414 |
| 46 | 103,55 | 1:0,97 | 1,0355 | 1,439 |
| 47 | 107,24 | 1:0,93 | 1,0724 | 1,466 |
| 48 | 111,06 | 1:0,90 | 1,1106 | 1,495 |
| 49 | 115,04 | 1:0,87 | 1,1504 | 1,524 |
| 50 | 119,18 | 1:0,84 | 1,1918 | 1,556 |
| 51 | 123,49 | 1:0,81 | 1,2349 | 1,589 |
| 52 | 127,99 | 1:0,78 | 1,2799 | 1,624 |
| 53 | 132,7 | 1:0,75 | 1,3270 | 1,662 |
| 54 | 137,64 | 1:0,73 | 1,3764 | 1,701 |
| 55 | 142,82 | 1:0,70 | 1,4282 | 1,743 |
| 56 | 148,26 | 1:0,67 | 1,4826 | 1,788 |
| 57 | 153,99 | 1:0,65 | 1,5399 | 1,836 |
| 58 | 160,03 | 1:0,63 | 1,6003 | 1,887 |
| 59 | 166,43 | 1:0,60 | 1,6643 | 1,942 |
| 60 | 173,2 | 1:0,58 | 1,7320 | 2,000 |
| 61 | 180,4 | 1:0,55 | 1,8040 | 2,063 |
| 62 | 188,1 | 1:0,53 | 1,8810 | 2,130 |
| 63 | 196,3 | 1:0,51 | 1,9630 | 2,203 |
| 64 | 205,0 | 1:0,49 | 2,0500 | 2,281 |
| 65 | 214,5 | 1:0,47 | 2,1450 | 2,366 |
| 66 | 224,6 | 1:0,45 | 2,2460 | 2,459 |
| 67 | 235,6 | 1:0,42 | 2,3560 | 2,560 |
| 68 | 247,5 | 1:0,40 | 2,4750 | 2,670 |
| 69 | 260,5 | 1:0,38 | 2,6050 | 2,790 |
| 70 | 274,7 | 1:0,36 | 2,7470 | 2,924 |
| 72 | 307,8 | 1:0,33 | 3,0780 | 3,236 |
| 74 | 348,7 | 1:0,29 | 3,4870 | 3,628 |
Уклон в процентах и промилле
Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.
Высота конька тоже зависит от угла ската
При расчетах любой кровли за ориентир всегда берется прямоугольный треугольник, где катеты – это высота ската в верхней точке, то есть в коньке или же переходе нижней части всей системы стропил в верхнюю (в случае с мансардными кровлями), а также проекция длины конкретного ската на горизонталь, которая представлена перекрытиями. Здесь есть только одна постоянная величина – это длина крыши между двумя стенами, то есть длина пролета. Высота коньковой части будет меняться в зависимости от угла наклона.
Высота конька может меняться в зависимости от угла наклона
Спроектировать кровлю помогут знания формул из тригонометрии: tgA = H/L, sinA = H/S, H = LхtgA, S = H/sinA, где А – это угол ската, Н – высота кровли к области конька, L – ½ всей длины пролета кровли (при двухскатной крыше) либо вся длина (в случае односкатной кровли), S – длина самого ската. Например, если известно точное значение высоты коньковой части, то определяется угол наклона по первой формуле. Найти угол можно будет по таблице тангенсов. Если же в основе расчетов лежит угол кровли, то найти параметр высоты конька можно по третьей формуле. Длину стропил, имея значение угла наклона и параметров катетов, можно посчитать по четвертой формуле.
Таблица тангенсов
Влияние наклона крыши на выбор кровельного материала
Планируемое покрытие для крыши также влияет на угол наклона
Чтобы грамотно рассчитать чертеж кровли, необходимо знать и правильно применять на практике установленные для каждого укрывочного материала нормы:
- твердая черепица из металла, керамики и цемента — 6-30;
- битумная плитка — 12-45;
- шифер, профлист — 7-40;
- фальцевое покрытие из металла — 15-60;
- рубероид и его аналоги — 20-30.
Рекомендации даны в процентах. Цифры прописаны с учетом таких факторов, как способность противостоять ветровым и снеговым нагрузкам, эффективный отвод воды. Кроме этого, необходимо брать в расчет степень герметичности кровли, которая собирается из отдельных фрагментов. Если стыки не заделаны мастикой, уклон нужно увеличивать. Измерить его можно электронным прибором, транспортиром или по соотношению сторон.
Какой угол наклона должен быть в том или ином случае
По своей функциональности односкатные крыши разделяют на три главных разновидности: вентилируемые, невентилируемые и смешанные. Каждый из них стоит рассмотреть более подробно.
Конструкция вентилируемого типа
Такими крышами обустраивают закрытые сооружения. В роли вентиляции выступают продухи и специально отведенные просветы между слоями изоляции, через которые воздух уносит капельки влаги за пределы утеплителя.
Без такого вентилирования влага начнет накапливаться внутри утеплительного материала, от чего он начнет отсыревать и разрушаться. Спустя некоторое время придет в негодность весь кровельный пирог. У односкатной крыши вентилируемого типа есть ряд ограничений. Угол наклона такой кровли может находиться лишь в диапазоне от 5 до 20 %, в противном случае, воздушные потоки не смогут достаточно хорошо циркулировать сквозь продухи.
Невентилируемая конструкция
Чтобы понять, какой скат должен быть у односкатной крыши, нужно рассмотреть крышу без вентиляции. Как правило, такие постройки возводят на трассах и хозяйственных сооружениях. Зачастую у таких крыш угол находится в пределах от 3 до 6%, однако, каких-либо жестких ограничений по уклону нет.
Таким крышам вентиляция по большому счету не нужна, так как воздушные массы в помещениях, в которых нет стен или в них широко раскрыты двери, и так довольно хорошо циркулируют, выводя на улицу любые водяные испарения. Хотя, в таких постройках, влага и так сама по себе практически не собирается.
Конструкция смешанного типа
Такие крыши комбинируют характеристики двух предыдущих типов конструкции. В данном случае уклон кровли придается теплоизоляцией. Выходит довольно экономично, но в зимний период потребуется довольно часто чистить кровлю от снега.
Конструкция у такой односкатной крыши несколько иная: кроме профнастила, дополнительно укладывают утеплитель в два слоя и делают качественную гидроизоляцию.
Кроме того, угол определяется типом соединения стропил с мауэрлатом или стенами.
