Каким должен быть уклон канализации

Устройство наружной канализации

При обустройстве наружной канализационной сети поступают следующим образом:

• за точку отсчета принимают место ее выхода из здания;
• минимальный уклон наружной канализации при использовании 110-миллиметровых труб составляет 0,02 метра (прочитайте: «Устройство канализации наружной — варианты схемы монтажа «). При протяженности магистрали около 20 метров величина угла наклона равна 0,4 метра;
• при проектировании наружной сети непременно учитывают рельеф местности;
• сливную яму обустраивают на участке в самой низкой его точке;
• к глубине отверстия, предназначенного для вывода трубы из здания, плюсуют значение наклона трубопровода. Полученный результат – это глубина второй отметки магистрали, расположенной у сливного колодца.

Глубина залегания трубопровода при обустройстве наружной канализационной сети должна быть ниже уровня промерзания грунта. Измеряют данный показатель в самом высоком месте магистрали. Знания, как сделать уклон канализации при монтаже наружной сети помогают обеспечить беспрепятственное передвижение сточной жидкости из устроенной в доме канализации и тем самым гарантировать самоочищение трубопровода и его стабильное функционирование.

Выходящую из фундамента дома трубу (см.фото) подключают к наружному трубопроводу, по которому стоки передвигаются самотеком к септику или сливному резервуару. При этом для устройства наружной магистрали применяют изделия большего диаметра, чем при прокладке внутренней системы. Допускается использование труб чугунных, асбестоцементных или из пластмассы. Продукция из чугуна считается наиболее прочной, но у нее большой вес

Выбирая трубы, следует обращать внимание на их внутреннюю поверхность, поскольку желательно, чтобы она была по максимуму гладкой и тем самым позволяла избежать засоров

Наружную канализацию прокладывают в траншее глубиной примерно 1,5 метра, чтобы трубы не могли промерзнуть, и в результате не нарушилось функционирование всей системы. Если нет возможности смонтировать канализационную магистраль на необходимой глубине, трубы следует дополнительно утеплить. Для предупреждения их механического повреждения, их помещают на заранее подготовленную подушку, состоящую из смеси глины и песка. Ею засыпают все свободное пространство между трубопроводом и стенами траншеи.

Для теплоизоляции наружной части канализационной сети применяют различные материалы (минвата, пеноизол, пенополиуретан, вспененный полиэтилен) – ими оборачивают трубы. Кроме этого, можно укладывать поверх трубопровода или внутри него греющий кабель. Его помещают в специальный кабель-канал, предохраняющий от внешних повреждений. Также такую работу выполняют комбинированным методом: основную часть трубопровода утепляют теплоизоляционными материалами, а трубу, выходящую из дома, оборудуют греющим кабелем.

В завершение монтажа подключают все элементы системы и делают пробный запуск системы. Отсутствие протечек означает, что работы по обустройству канализации выполнены качественно.

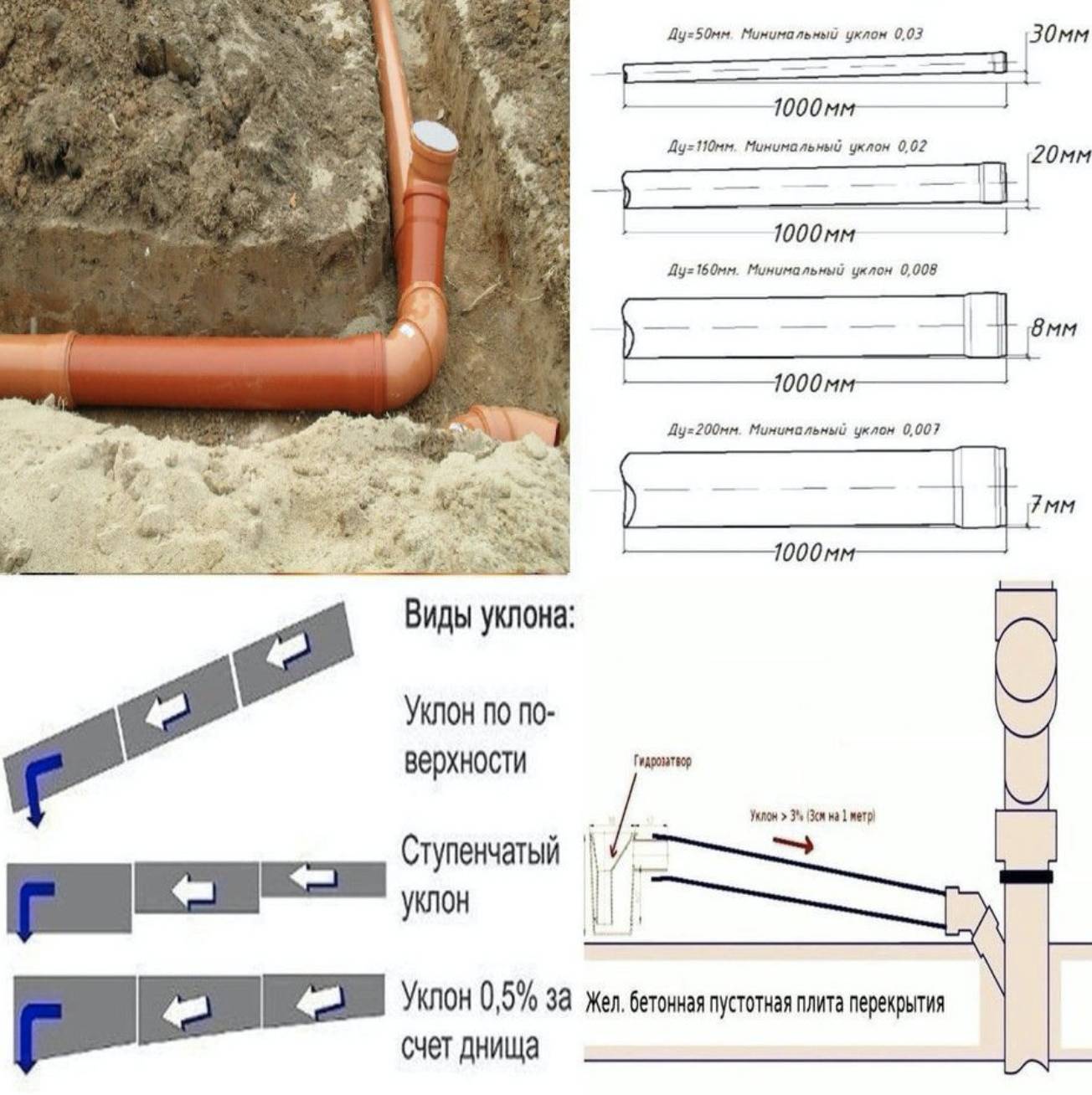

Уклон канализационной трубы

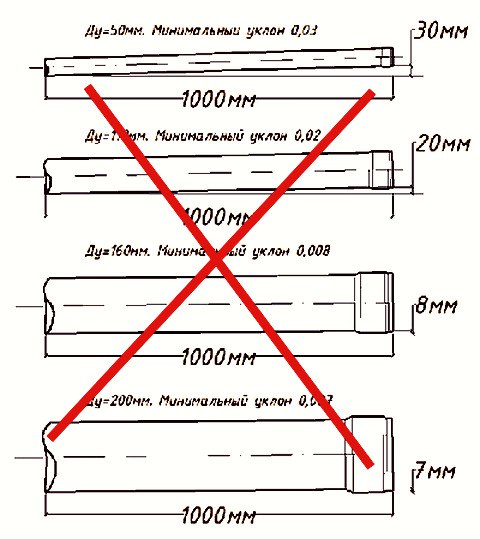

Казалось бы, что проще — сделать угол наклона больше, сбросовые воды быстрее попадут в канализационный колодец. Что получается на практике? Поток слишком сильный, вода быстро сливается в колодцы, твёрдые частицы не транспортируются, и отходы осаждаются на внутренней поверхности труб. По этой причине соединения трубной системы будут подвергаться излишним нагрузкам, отличным от расчётных величин. Со временем это приводит к износу и заиливанию. Потребуется ремонт менее чем через год.

Во втором варианте мастер игнорирует необходимость наклона слива, забывая о естественном движении воды под действием сил гравитации. Вода вместе с отходами стоит без движения, канализационная система засоряется.

Верный способ проектирования заключается в соблюдении строительных норм и правил. Рекомендован уклон канализации на один метр СНиП 2.04.01−85 “ВНУТРЕННИЙ ВОДОПРОВОД И КАНАЛИЗАЦИЯ ЗДАНИЙ” и СНиП 2.04.03−85 «КАНАЛИЗАЦИЯ. НАРУЖНЫЕ СЕТИ И СООРУЖЕНИЯ».

Как проверить правильность коэффициента наполненности

Следует выдерживать соотношение трёх составляющих: длины участка канализации, сечения и угла наклона. Чем меньше диаметр, тем больший наклон потребуется при прокладывании труб, так как скорость потока зависит от сечения и должна обеспечить транспортировку твёрдых отходов во избежание засорения или заиливания.

Уклон 1 на 1 метр СНиП регламентирован:

1. при диаметре 50 мм потребуется уклон в 30 мм;
2. при увеличении диаметра до 110 мм уклон снизится до 20 мм;
3. если диаметр составит 200 мм, уклон уменьшается до 7 мм.

Для упрощения работы уклон измеряют миллиметрами, хотя правильнее указывать в градусах.

Для каждого объекта, присоединённого к системе канализации, требуется свой наклон, так как сечение слива труб разное, и расстояние от центрального слива до сифона тоже определяется СНиП.

Правила установки сливов различных объектов

Угол наклона канализационной трубы для сливных объектов:

• Для слива ванны используются трубы сечением 40 мм или 50 мм. При отводе стока из ванны уклон принимается меньше допустимого, так как отсутствуют твёрдые частицы отходов. Угол уклона для труб такого диаметра 30 мм.
• При установке душа выполняется слив сечением 40 мм или 50 мм. Требуется превышение угла уклона до 48 мм для быстрого стока.
• К унитазу обычно подводят трубу диаметром 100 мм. Для труб такого сечения угол уклона – 20 мм.
• К раковинам подходят трубы 40 или 50 мм. Максимальное расстояние до сифона до 0,8 м. Требуется превышение уклона.
• Для биде подводят слив сечением от 30 до 40 мм, уклон рекомендуется 20 мм.
• Для мойки подойдут сливные трубы 40 или 50 мм при угле уклона 36 мм.

В многоэтажных домах раньше не делали уклоны канализационных труб, это часто приводило к их повреждению и засорению.

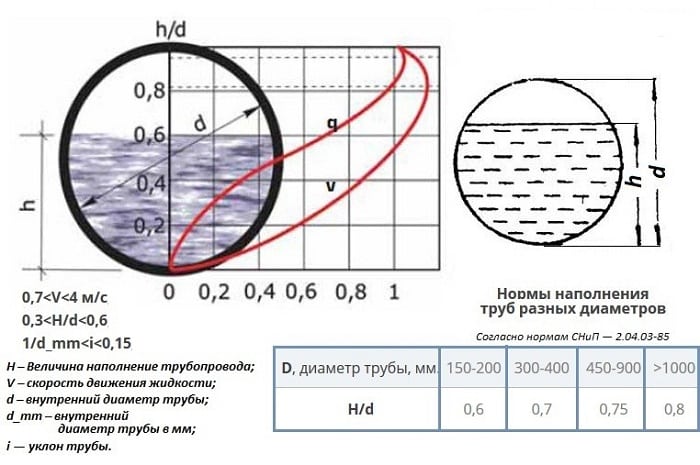

Уровень наполняемости

Иногда нормы требуют дополнительного расчета, а именно – определения коэффициента уровня наполненности.

Расчет нужен в случае применения следующих материалов:

• Пластика;
• Асбестоцемента;
• Чугуна.

Уровень наполненности позволяет узнать, как быстро должна двигаться вода, чтобы избежать возможного засорения системы.

Вычисляется наполненность с помощью следующей формулы — Y=H/D, где:

• H – уровень воды;
• D – диаметр трубы.

В СНиПе регламентируются два основных числа наполненности труб – максимальное и минимальное. Согласно документации, Y=0,3, когда речь идет о минимальном показателе, и Y=1, когда конструкция заполнена максимально. Последнее число сообщает о том, что уклона нет.

Что касается практических расчетов, то обычно величина наполненности трубы лежит в пределах от 0,3 до 0,6. Зачастую принимают величину 0,5 или 0,6, считая это число оптимальным.

Материал трубы может повлиять на скорость ее заполняемости. Например, при задействовании чугунного или асбестоцементного материала для конструкции, заполнение этой конструкции произойдет достаточно быстро, так как стенки трубы получатся шероховатыми.

Пример расчета уровня наполненности трубы

Использование всех перечисленных выше формул говорит о применении гидравлического способа подсчета наклона труб.

Чтобы стало понятнее, как определять этот коэффициент, стоит рассмотреть наглядный пример. Допустим, в исходных данных имеется трубы диаметром 110 мм с высотой подъема воды H=60 мм. Расчет коэффициента будет выглядеть так:

60/110=0,55. Это число и будет искомым Y.

Далее следует проверить отношение подсчитанного коэффициента к оптимальному показателю расхода воды. Результат должен лежать в пределах K≤V√Y, где:

• К – коэффициент уровня наполненности. Оптимальным, как уже было сказано, считается показатель 0,5 для труб из пластмассы и 0,6 – для остальных материалов;
• V – скорость потока;
• √Y – корень из определенного ранее показателя.

По результатам подсчета было определено, что найденный коэффициент проверку прошел.

Как выставить угол наклона трубы

Самый простой способ – использование пузырькового уровня с дополнительными рисками. Если на колбе с пузырьком имеется по три черты с каждой стороны, значит, этот уровень как раз подходит. Каждая черта соответствует наклону в 1 см на каждый метр.

Инструмент закрепляется сверху на трубе, и далее с помощью подкладок выставляется наклон, чтобы пузырек коснулся нужной отметки.

Второй способ – это измерение расстояния от горизонтальной плоскости концов участка. Соотношение длины трубы и высоты подъема верхней стороны соответствует требуемому коэффициенту наклона.

Третий способ это выставление по уровню двух меток по краям маршрута. Между ними натягивается нить или бечевка, по которой уже ориентируются при составлении трубопровода.

Самый наглядный способ – использовать лазерный нивелир и лазерный уровень для построения требуемой плоскости. Особенно это поможет при прокладке труб в штробе и зашивки в стены с использованием короба.

https://youtube.com/watch?v=kSrrzzrgXg8%3F

Уклон лотков зачем и почему

Дождеприемные лотки — это самотечные системы, которым, для правильного функционирования необходимо создавать постоянный, равномерный уклон в сторону приемного коллектора. Весь спектр характеристик ливневой, а также бытовой канализации описан в СНИП 2.04.03-85. Данный документ регламентируем материалы, технические требования, а также способы гидравлического расчета и вычисление объемов сточных вод. Безусловно, основная привязка при определении объемов дождевых вод — к региону, интенсивности осадков в нем, а также покрытию вокруг ливневого канала. От этого зависит минимальный уклон лотка, который составляет 3 миллиметра на метр магистрали.

Однако, данное значение является минимальным и зависит от покрытия вокруг лотков, а так от площади водосбора. Чем площадь выше, а поверхность хуже впитывает воду, тем выше гидравлическое сечения и уклон системы. Не стоит забывать, что сюда же, в ливневую канализацию, зачастую сбрасывается и вода, отводимая с крыш домов. Поэтому в этом случае система должна обладать большой пропускной способностью.

Создание ливневой канализации во многом сопряжено с большим объемом земляных работ. Для минимизации земляных работ, промышленностью выпускается лоток с внутренним уклоном, что существенно упрощает монтаж всей системы. В данных изделиях уже заложен необходимый уклон. При этом сам лоток, остается характерной для него форма, а уклону подвергается исключительно внутренний желоб. Кроме того, применение таких водоводов, существенно снижает риски ошибки и последующей неправильно работы ливневой канализации. Такие лотки, зачастую, изготавливают из пластика, так как довольно просто контролировать его форму при производстве. Однако, не исключение в этом ряду и бетонный лоток с уклоном, который так же производится. Такие желоба создаются способом вибропрессования, что позволяет добивается высокой геометрической точности, в том числе минимально необходимого уклона.

Многое, при определении необходимого уклона системы, зависит от шероховатости внутренней поверхности лотка. Чем она ниже, тем меньшее сопротивление испытывает стекающий поток воды, а значит выше ее скорость и пропускная способность всей системы. Лидером здесь, безусловно, являются лотки из пластика, обладающие минимальной шероховатостью поверхности. А значит уклон ливневых лотков из таких желобов, можно делать меньше.

Однако, не стоит забывать, что любая ливнеотводящая система, это не только лотки. Также обязательным элементом системы является пескоуловители, которые работают как небольшие отстойники, в которых оседает взвесь крупных фракций. Чтоб минимизировать частоту прочистки пескоуловителей, не редко лотки оборудуют решетками, которые оберегают всю систему от попадания крупного мусора.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм.

Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

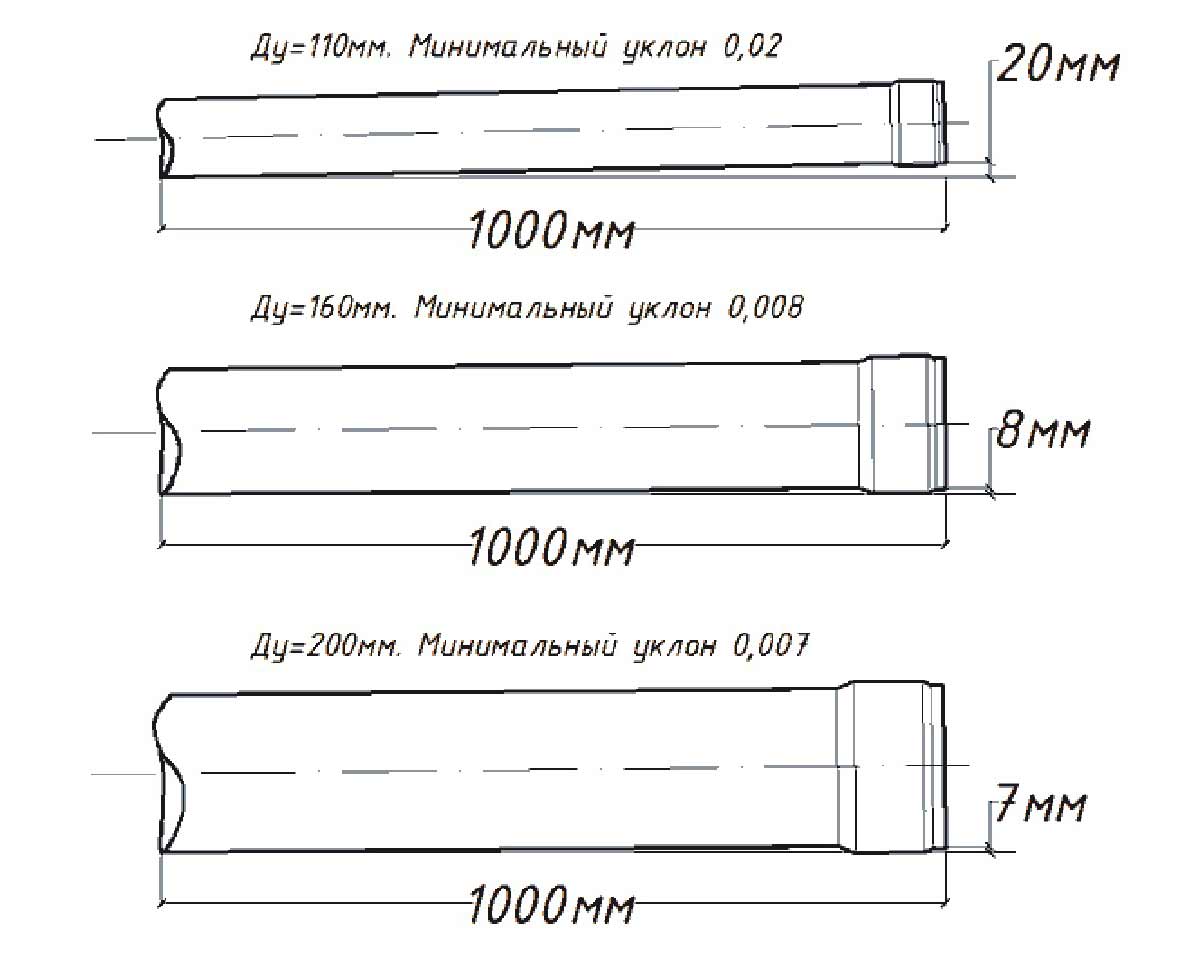

Угол наклона труб 160, 200 мм.

Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

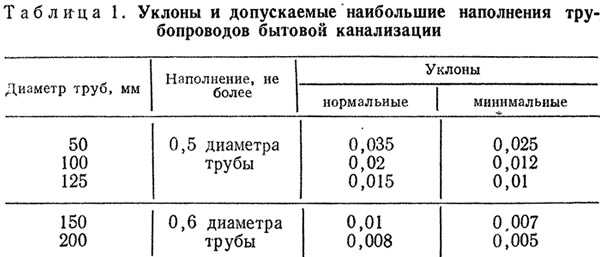

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

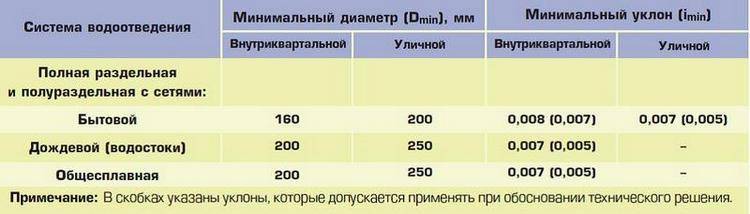

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

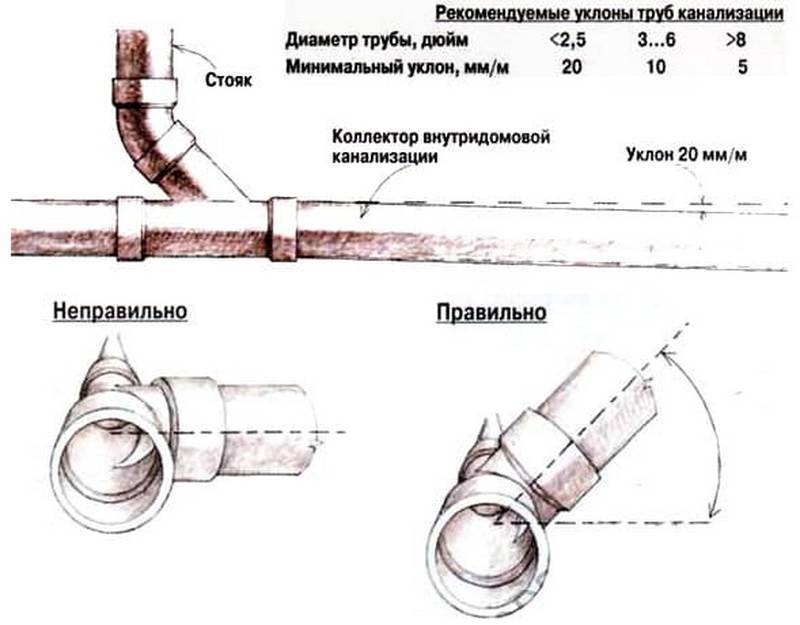

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

В заключении

Подводя итог всему вышесказанному, необходимо выделить ряд основных правил, которых необходимо придерживаться при монтаже канализации для ее высокой эффективности и продления полезного срока использования. СНиП 2.04.01-85 и искушенные мастера санитарно-технической отрасли настоятельно рекомендует соблюдение следующих нормативов:

• Нельзя укладывать канализационные трубы под уклоном при горизонтальном монтаже – для этого задействуются фитинги с требуемым углом отвода. Вертикальное расположение не запрещает наклон при установке.
• Отклонение от прописанных норм допускается только в случае небольшой длины трубы (до 2м) при значительном диаметре. Здесь возможен вариант с увеличением угла наклона.
• Определившись в проекте коммуникации с углом наклона, обратного хода действию уже не будет: если потребуется переустановка сети или внесение изменений в разводку, нужно будет полностью демонтировать канализацию и устанавливать заново с новыми показателями уклона.
• Установка внешнего участка дренажной сети в частном доме обязательно должна учитывать степень промерзания грунта.
• Предельно допустимым показателем для внутренних и внешних канализационных участков является уклон трубопровода от начала до конца не более 15см.
• Правильность уклона труб необходимо проверять несколькими способами: самостоятельным расчетом при помощи формул, консультацией специалиста; использованием проверенных онлайн-калькуляторов угла наклона, представленных на значительном числе интернет-ресурсов.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Каким должен быть уклон канализационной трубы

Монтаж канализационной системы труб регламентируется правилами СНиП 2.04.01 — 85 и 2.04.03 — 85. Исходя из данных правил, необходимый уклон определяется с учетом диаметра канализационных труб, длинной и типом участка.

Обобщенно можно выделить простое правило — чем меньше сечение, тем больший уклон необходим для оптимального стока. Более детализировано нормативы требуют соблюдения следующих параметров:

• Труба диаметром 50 мм должна иметь уклон 30 мм на 1 метр.
• Труба диаметром 110 мм должна иметь уклон 20 мм на 1 метр.
• Труба диаметром 160 мм должна иметь уклон 8 мм на 1 метр.
• Труба диаметром 200 мм должна иметь уклон 7 мм на 1 метр.

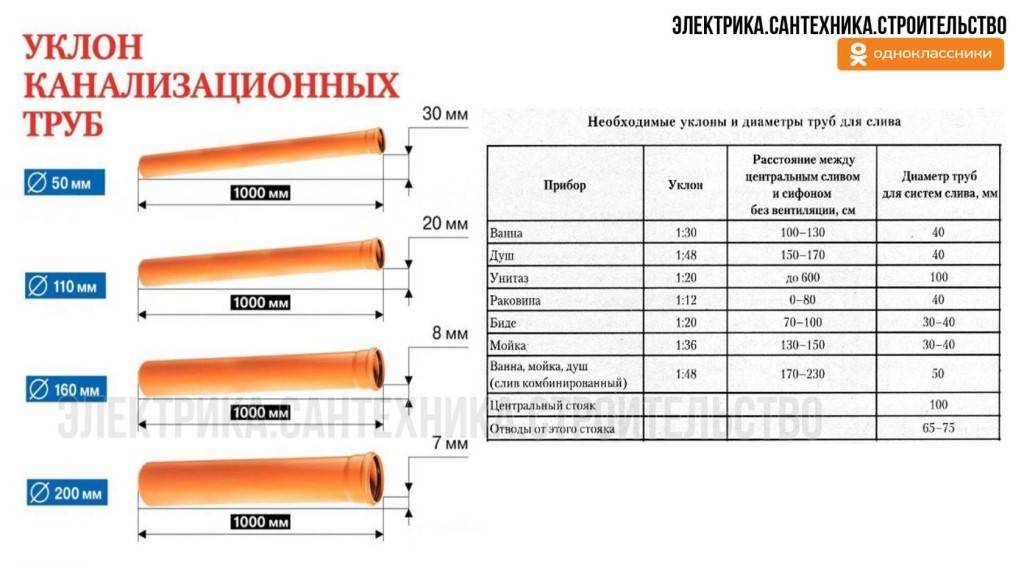

Уклон трубы канализации зависит от диаметра

Как видно из иллюстрации выше, в системах домашнего отведения стоков используется четыре типоразмера труб. Диаметр 50 мм чаще используется для прокладки внутри помещений. Для основного стояка и внешней канализации используют трубы большего диаметра (от 110 мм и выше). Также, не лишним будет отметить, что канализационные трубы наружного применения имеют более прочную структуру и иной цвет (оранжевый).

Дополнить основное правило задания уклона труб можно с помощью примеров разводки конкретных конфигураций установленной сантехники. Так, мойка и умывальник рассчитываются, исходя из того, что трубы для них всегда используются диаметром 40 — 50 мм. Для унитаза обычно устанавливается канализационная труба диаметром 100 мм. Поэтому стоит изучить и следующие правила монтажа канализационных труб:

Прибор	Уклон	Расстояние между сливом и сифоном, мм	Диаметр труб, мм
Ванна	1:30	1000 — 1300	40
Душ	1:48	1500 — 1700	40
Унитаз	1:20	до 6000	100
Раковина	1:12	0 — 800	40
Биде	1:20	700 — 1000	30 — 40
Мойка	1:36	1300 — 1500	30 — 40
Комбинированный слив (мойка, ванна, душ)	1:48	1700 — 2300	50

Общая канализационная система для всего коттеджного посёлка

Среди преимуществ можно выделить достаточно доступную стоимость (в сравнении с установкой автономных систем очистки стоков на каждый дом), а также отсутствие необходимости проводить обслуживание непосредственно жителям дома.

То есть владельцы просто пользуются канализационной системой не задумываясь о необходимости замены каких-либо элементов, сервисном обслуживании прочем. Также среди преимуществ можно выделить экономию площади земельных участков – ведь если ставить очистные сооружения возле каждого дома – они будут не только занимать место, но и являться неотъемлемым элементом внешнего вида участка.

Среди недостатков можно выделить:

• Риски для застройщика – система проектируется на этапе планирования застройки и запускается при завершении строительства, таким образом, даже если в поселке выкуплено всего несколько домов – запускать придется всю систему.
• Абонплата за пользование – владельцы коттеджей не заморачиваются обслуживанием канализационной системы, но платят за её использование. При этом некоторые организации, обслуживающие посёлок могут пытаться компенсировать собственные риски, увеличивая квитанции проживающим, если поселок заселён не полностью.

Таким образом, с одной стороны владельцам коттеджей удобно иметь централизованную локальную систему канализации, а с другой – она может достаточно дорого обойтись в обслуживании – вам запросто впишут в квитанцию часть платежей несуществующих соседей.

Уклон канализационной трубы диаметром 32 и 50 мм

Канализационные трубы с различными диаметрами играют ключевую роль в эффективной системе водоотведения зданий и сооружений. Диаметры 32 мм и 50 мм относятся к типовым размерам, используемым в различных строительных проектах, каждый из которых имеет свои особенности и применение.

Трубы с диаметром 32 мм обычно используются в небольших бытовых системах водоотведения, таких как домашние ванные комнаты и кухни. Они предназначены для утилизации сточных вод от санитарных приборов и бытовых стоков.

Уклон таких труб играет важную роль в обеспечении плавного и безопасного отвода сточных вод от источника до коллектора или основной системы. Оптимальный уклон обеспечивает надлежащую гравитационную тягу, что позволяет избежать застоев и засоров в системе.

С другой стороны, трубы с диаметром 50 мм обладают большей пропускной способностью и применяются в более крупных системах водоотведения, таких как общественные здания, торговые комплексы и промышленные объекты.

Их уклон также играет ключевую роль в обеспечении эффективного отвода стоков и предотвращении образования засоров, особенно в тех системах, где объем сточных вод значительно выше.

Суммарный перепад высот

Чтобы выдержать необходимый угол уклона, нужно знать общий перепад высоты слива.

Например, по расчету уклон равен 25 мм/м, а суммарная длина коллектора равна 8 м. Тогда перепад высот между его началом и концом составит 25х8 = 200 мм.

Для облегчения монтажа нужно сделать отметки на стене подвала, или вбить колышки в траншее с необходимой разницей высот. Затем проложить трубу по этим отметкам так, чтобы ее начало было выше конца на 200 мм.

Можно для этой цели использовать уровень с угломером.

Смонтированная труба не должна провисать в воздухе, она должна быть уложена на кирпичное, бетонное основание или на стационарные надежные опоры.
