Как рассчитать уклон канализации?

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод может быть осуществлена:

• Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
• Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110мм применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

Виды автономной канализации для массовых частных застроек

В данном случае нас не интересует какой именно посёлок имеется в виду, коттеджный с постоянным проживанием, садовое товарищество или дачный кооператив.

Главное, что индивидуальные постройки необходимо подключить к системе канализации на основании локальных систем переработки или накопления стоков. Конечно, в данном случае мы подразумеваем активное использование воды и постоянное или сезонное проживание большей части владельцев на загородных участках.

Если в городе достаточно подключить к централизованной канализации, то за городом такой роскоши как общая магистраль практически нет. Поэтому решать вопрос придется своими силами и начнём с выбора варианта утилизации сточных вод:

• Накопление – подходит для обустройства канализационной системы в отдельно взятом доме, максимум нескольких находящихся рядом домах. Основная проблема при обустройстве на квартал или целый посёлок заключается в значительном объеме стоков, который в данном случае придется откачивать. Даже если выбрать большой объём ёмкости обращаться к ассенизаторам придется слишком часто. Поэтому либо каждый владелец участка ставит собственную накопительную ёмкость, либо следует рассматривать другой вариант.
• Переработка стоков локальными установками – данный вариант подходит даже для больших поселков с постоянным числом проживающих до 150-200 человек. Переработка проходит при участии аэробных и анаэробных бактерий в различных секциях станции или при переключении режимов работы с помощью компрессоров. В конечном итоге такие станции позволяют очистить сток до 98% и сбрасывать его в грунт. Локальные очистные сооружения энергозависимы, поэтому следует заранее предусмотреть возможность подвода электрокабеля.

При рассмотрении частной автономной канализации под ключ достаточно популярным решением являются септики с почвенной доочисткой, однако они требуют обустройства полей аэрации, площадь которых зависит от объема стоков. При проектировании автономной канализации для дачных или коттеджных поселков вариант очистки с полями аэрации не рассматривается в связи со значительной площадью, которая потребуется при таком объеме стока.

Если подходить к вопросу проектирования общей системы канализации для коттеджного поселка оптимальным решением является аэробный септик с соответствующей производительностью – такой вариант позволит качественно перерабатывать сток и исключит риск аварийных ситуаций, связанных с перенагрузкой.

Помимо непосредственно установки для переработки стока также следует рассмотреть систему доставки стока к септику. В случае с обустройством общей канализации на посёлок может потребоваться установка насосов и переливных колодцев, так как при самотечном варианте необходимо постоянное углубление подводящей трубы на 1-3 см (в зависимости от диаметра) на протяжении всей длины трубопровода.

Организация уклона в частном доме

Стоит заметить, что в частном доме организация отведения сточных вод может быть осуществлена:

• Напорным типом. Откачкой сточных вод занимаются насосы, и нет никакой необходимости в расчете уклона, так как его назначение теряет смысл. В качестве насосов иногда используют солофиты или по-английски solofit. Эти агрегаты дополнительно оборудованы специальными измельчителями частиц. Также могут использоваться насосы для откачки фекалий. У них на корпусе пишется буква Ф, обозначающая марку и назначение (ф70, ф100). Однако этот способ довольно затратный, поэтому к нему прибегают не многие.
• Самотечным типом. Данный способ подразумевает самостоятельный стек сточных вод по наклоненным трубам.

Безрасчетная методика определения угла наклона

С помощью формул определить величину наклона трубы собственных домов или дач не получится, так как без специальных приборов не получится узнать о возможной степени заполняемости труб. Поэтому, чтобы определить уклон канализации на 1 метр для частного дома, прибегают к безрасчетной методике.

Данная методика подразумевает использование наибольших и наименьших значений уклона. Так, например, для внешней магистрали d110mm применяется уклон не менее 2 см на один п.м. В результате это влияет на организацию разводки трубопровода внутри помещений, и оптимальный уклон будет равняться 0,02 на метр погонный.

Как выставить угол наклона трубы

Для чего необходимо знать правильный угол уклона канализационной трубы.

Это, конечно же, наивный вопрос. Просто для того, чтобы канализация работала, так сказать, «корректно», и хозяевам не приходилось ни  визуально, ни другими органами чувств ощущать, что эта система где-то дает сбои и не справляется со своей прямой задачей.

Так, может быть, просто всегда давать угол уклона побольше – тогда вода вместе со стоками гарантированно быстро будет уходить в коллектор или септик? Оказывается – нет, так можно только навредить.

Постараемся объяснить, почему.

На рисунке ниже показаны три варианта. В первом – труба расположена без уклона, горизонтально. Во втором – задан оптимальный угол уклона. И в третьем – труба уложена безо всякой оглядки на правила – «лишь бы вода хорошо сливалась».

Четвёртый вариант – с отрицательным углом уклона, надо полагать, никто не додумается сделать.

Две недопустимых крайности – и правильный подход к организации уклона канализационной трубы.

Канализационные стоки, как знают все, это далеко не всегда просто вода. Чаще всего в ней, помимо полностью растворившихся веществ, взвешено немало твердых нерастворимых частиц и крупных включений, дисперсных капель (жир, моющие средства). Задача канализации – отвести все эти загрязнения в полном составе

И здесь очень важно свойство самоочистки трубы. Так, чтобы после смыва стоков (понятно, что в бытовых условиях стоки текут не постоянно, а, так сказать, порционно) труба внутри оставалась если и не совсем чистой, то по крайней мере – пустой

Итак, смотрим на схему.

• В первом случае в трубе образуется совершенно очевидный застой. Перемещение воды хоть и будет, но с минимальной скоростью. То есть у твердых включений есть полная возможность осесть на дно, у жировых капель – «закрепиться» на стенках трубы. Получается, что кинетической энергии потока воды недостаточно для того, чтобы увлечь за собой загрязнения. Они, осев на дне, становятся помехой для последующих сбросов. Результат – очень быстрое зарастание труб, образование пробок, с которыми бывает очень тяжело справиться.
• Второй вариант – труба смонтирована под правильным углом уклона, в ней благодаря этому поддерживается оптимальная скорость перемещения бытовых стоков. При таком подходе как раз и проявляются свойства самоочищения – вода захватывает и выносит основную массу твёрдых и взвешенных загрязнений.
• Третий вариант кажется парадоксальным – ну что может быть плохого в том, что уклон сделан большой, и скорость потока от этого возрастает? Ведь на коротких участках, например, от сифона раковины до проходящей снизу канализационной трубы так и делается – чуть ли не вертикально…

Да, на коротком участке это «работает». Но когда требуется переместить канализационные стоки на значительное расстояние, получается совсем иная картина. Вода на большой скорости устремляется вперед, к выходу из трубы. А более тяжеловесные нерастворимые включения начинают отставать от общей скорости потока. И в итоге – могут остаться на стенках трубы. У них частенько бывает немало времени, чтобы успеть присохнуть или иным способом закрепиться на стенке.

И, понятно, далее эти оставшиеся фрагменты становятся помехами при следующей «порции» стоков, при которой ситуация не просто повторяется, но постепенно усугубляется. И так далее – пока в полости трубы не образуется сначала сужение канала, а затем – и вовсе непроходимая пробка, требующая немедленного вмешательства для восстановления работоспособности канализации.

Теперь давайте пойдем по положениям Сводов Правил. Они в оригинале могут показаться несколько «суховатыми» для человека, не имеющего опыта чтения технической документации. Поэтому постараемся изложить основные положения, касающиеся, безусловно, только частного жилого строительства, в более доходчивом виде.

И начнем, естественно, «от истоков». То есть с тех точек, где, собственно, и начинается канализация – с сантехнических приборов. А затем – пойдем далее вплоть на наружных труб, ведущих в септик или в канализационный коллектор.

В чем вред излишнего или недостаточного уклона?

Очень часто неопытные строители делают наклон трубы как можно больше, чтобы загрязненные воды как можно скорее выводились. Однако это является ошибкой, так как при излишне крутом спуске сточные воды слишком быстро начинают вытекать, не успевая смыть более крупные и твердые фекальные элементы, в результате чего канализационная труба забивается.

Еще одна ошибка, несущая за собой неблагоприятные последствия – незаполненные трубы.

Не допускается оставлять трубы не до конца заполненными, так как приток воздуха в агрессивных условиях среды приводит к коррозии трубы. Из-за этого срок эксплуатации канализационной трубы значительно уменьшится.

Такой же результат получается и из-за недостаточного уклона канализации, при таком уклоне скорость сточных вод не может смыть крупные фракции со стенок трубы. В результате канализационная труба засоряется илом и требует очистки.

СНиП тщательно следит за тем, чтобы проектирование и монтаж канализационных систем строго выполнялись. При этом уклон канализации на 1 метр СНиП неизбежно влияет на срок эксплуатации канализационной системы и качества ее работы.

Каким должен быть уклон канализационной трубы – правила и расчёты

Угол наклона труб, диаметром 50 и 110 мм. Канализация основана по самотёчному (безнапорному) принципу, а вода имеет свойство течь не вверх, а вниз. Т.е. если трубы расположены горизонтально или с недостаточным уклоном, то поступающие туда стоки слишком медленно движутся либо вовсе застаиваются.

В результате может быть:

• Неприятный запах.
• Быстрое заиливание и засор.

Многие владельцы, понимая это, стараются увеличить уклон канализационной трубы, предполагая, что чем больше, тем лучше. Но и это – ошибочное решение, так как при слишком большой скорости сливания воды происходят нежелательные процессы.

Бытовые стоки неоднородны, вода не успевает полностью смыть с внутренних стенок трубы твердые частицы, они прилипают к стенке и образуют твердые отложения, в результате:

• Заиливание и засор.
• Неприятные запахи из канализации.
• Повышенный шум при движении стоков.
• Увеличение нагрузок на стенки трубы, что ускоряет износ.

Как видим, в обоих случаях получаются схожие результаты. На самом деле угол наклона канализационной трубы – давно рассчитанная, известная и определённая величина, регламентируемая ГОСТом.

На этот показатель влияют следующие параметры:

• Диаметр трубы. Угол наклона, как правило, находится в обратной зависимости от диаметра трубы.
• Наполняемость трубы. Эта величина зависит от материала изготовления трубы, и определяется скоростью движения жидкости по трубе. Рассчитывается по формуле: Y=HD,

где Y – искомая величина, H– величина уровня жидкости в трубе, а D равняется диаметру трубы. Для понимания определим, что если труба пустая, то уровень наполненности равен 0, а если полная, то – 1. Оптимальное усреднённое значение: для гладких труб из пластика – 0,5, а для труб, не обладающей гладкой внутренней поверхностью (шероховатых) – 0,6.

Величина угла наклона измеряется в сантиметрах. Например, значение 0,05 см означает, что труба должна понижаться на 5 см на 1 м длины. Точный расчёт производится по формуле:

K ≤V√Y,

где К – искомый коэффициент, V – скорость течения жидкости по трубе, Y – уровень наполняемости.

Скорость течения в безнапорной (самотёчной) канализации считается оптимальной при величине, равной 0,7-1 м/сек. Вероятно, такие расчеты выглядят достаточно сложно, но это теория, на практике всё проще. Существуют уже просчитанные и рекомендуемые параметры.

Внутренняя канализация

Угол наклона труб 160, 200 мм. Канализационная система внутри дома характеризуется большим количеством труб, отводящих стоки от различных сантехнических устройств, и стыковочных узлов.

Как правило, во внутренней канализации практикуется использование труб с диаметром, не превышающим 50 мм (для стоков из ванной, душа, мойки и т.д.) и от 100 до 160 мм (для присоединения унитаза).

Всё это подсоединяется к стояку посредством тройников или крестовин. Стояк расположен вертикально, собирает стоки со всех уровней и имеет диаметр от 100 до 160 мм.

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
40	0,033 /0,25
50	0,03/0,25
100-110	0,02/0,012
160	0,008/0,005

Если трубопровод длинный и к нему подключены различные трубы, то сложно рассчитать наклон для каждого отдельного участка. Следует придерживаться правила и выбирать показатель от 0,015 до 0,03. Для расчёта общего уклона нужно длину трубы, ориентированной в горизонтальной плоскости, умножить на необходимый угол наклона. Т.е. если труба имеет длину 5 м и угол наклона равен 0,03 см, то точка слива должна находиться на 15 см ниже точки входа.

Наружная канализация

Наружный канализационный трубопровод доставляет стоки из дома к септику и проходит под землей. Для него используются трубы, диаметр которых превышает 100 мм.

Для определения уклона можно воспользоваться таблицей:

Диаметр трубы (мм)	Оптимальный угол /минимальный угол наклона (см)
100-110	0,02/0,012
160	0,008/0,005
200	0,007/0,004

Как правило, усреднённое значение угла наклона для наружной канализационной системы принимается равным 0,02 см, т.е. трубопровод должен понижаться на 2 см каждый метр.

Также по возможности трубопровод не должен содержать поворотов под углом 90º, т.к. это может привести к засорам. Конфигурации трубопровода без поворотов не всегда просто добиться, в таком случае на месте поворота труб необходимо оборудовать смотровой колодец, что обеспечит доступ к трубам для контроля и на случай аварии. Ревизионные колодцы также рекомендуется устраивать каждые 20-25 м трубопровода.

При присоединении стояков внутренней канализации к наружной канализационной трубе не допускается напрямую подсоединять вертикальные стояки к горизонтальной трубе, необходимы переходы (два под углом 45º или три под углом 30º).

Требования СНИП к углу наклона

Трубопровод, принимающий сточные воды от внутридомовой канализации и транспортирующий их к септику или к городской сети — канализация наружная. Однако объём стока малоэтажных домов и надворных построек невелик (для частного дома 1–5 м 3 в сутки). Его поступление и степень загрязнения неравномерны. Поэтому, есть смысл использовать нормы и правила, регламентирующие устройство и городской, и внутренней канализации.

Конструктивные параметры водоотводящего трубопровода, соединяющего внутреннюю и уличную сети:

• диаметр наименьший и достаточный для эффективной работы — 150 мм;
• характерные ему значения уклонов — 0,008–0,01 (для труб 200 мм — 0,007).

На практике для автономной самотёчной канализации коттеджа за минимальный принимают диаметр 100 мм (тогда и «уклоняют» водопровод сильнее).

Обязательное условие устройства сплавной канализации — наличие в здании водопровода. Он обеспечит объём стока (не менее 60 л на 1 жителя в сутки), способный разбавить загрязнения в той степени, которая позволит транспортировать его самотёком в замкнутом русле.

Среднесуточное водоотведение принимается равным среднесуточному водопотреблению за вычетом объёма воды на полив. (Наличие в коттедже горячего водоснабжения увеличивает суточный расход — до 250 л на человека).

Отметки дна трубопровода определяет теплотехнический расчёт или анализ использования уже существующих коммуникаций в данной местности. В крайнем случае, трубы до 500 мм в диаметре заглубляют на 0,3 м выше самого низкого уровня промерзания грунта.

Так или иначе, заглубление считается безопасным, если от её верха до поверхности земли осталось не менее 70 см (если исключён проезд автотранспорта — 50 см).

Максимальным падением отметок трубопровода принимают 15 см на метр. (Наибольшая расчётная скорость течения среды 8 м / с в металлических, пластмассовых трубах, 4 м /с — в бетонных).

Читать также: Ключ редукторный мясорубка цена

Заглубление также может оказаться чрезмерным. Вес какого слоя грунта способно выдержать сооружение определяет расчёт на основании грунтовых условий, материала и размера.

Проектируя автономную канализацию, необходимо учитывать санитарно-гигиенические требования к автономному водоснабжению (в частности, свести к нулю вероятность загрязнения водоносных горизонтов из-за протечек, из сооружений подземной фильтрации).

Выполнение работ по устройству канализации в частном доме своими руками — читайте далее.

Надежная дренажная система вокруг дома: устройство своими руками.

Табличные данные и расчет

Строительные правила (СП 32.13330.2012, дополненный и переработанный СНиП 2.04.03-85), предлагают минимальные углы наклона для уличных труб и канализационных сооружений разного типа, перечисленные в таблице ниже.

Таблица 1. Уклон элементов внешней канализации в зависимости от назначения и условий использования.

Тип устройства	Диаметр и/или сечение, мм	Минимальный уклон, в долях	Допустимое наполнение, проценты от диаметра или сечения
Каналы для осадков, лотки, дождеприемники	Произвольные	0,001…0,006	70…75
Трубы отвода уличные, квартальные, выделенные	150 200	0,008 0,007	70…75
Присоединения от дождеприемников	Произвольный	0,02	70…75

Примечание: для трубопроводов круглого сечения принимается максимальное заполнение 70%, для прямоугольных – до 75%. Дождеприемники открытого типа и с диаметром/сечением свыше 200 мм могут одномоментно заполняться на 100% при условии быстрого стока воды.

Таблица 2. Разница в уклоне уличных канализационных стоков открытого типа в зависимости от облицовки

Для канализационных сооружений, расположенных внутри зданий, правила обустройства описываются СП 30.13330.2012 (обновленный СНиП 2.04.01-85*). Любые такие трубопроводы должны иметь уклон не меньше 0,002.

Расчет минимального уклона канализации ведется из учета скорости течения сливных вод и наполнения трубопровода по формуле

V * √(h÷d) ≥ K

Здесь V – скорость перемещения жидкости по трубе, h – высота наполнения трубопровода по отношению к его диаметру d.

Значение К принимается равным 0,5 для труб из полимерных материалов и 0,6 для любых других.

Данный расчет проводится при условии, что скорость течения жидкости составляет не менее 0,7 м/с, а наполнение составляет как минимум 30%.

Если объем сточных вод недостаточен или нельзя определить скорость течения, минимальный уклон принимается равным 1/D, где D – диаметр трубы. Таким образом, уклон канализационной трубы 110 мм должен в целом составить одну стодесятую на метр длины, то есть 11 мм/1м.

Полезно знать: при устройстве душевого трапа для нормального стока воды обеспечивается уклон пола не менее 0,01…0,02 в направлении приемного лотка.

Для бытовых сантехнических приборов рекомендации даны в таблице 3.

Таблица 3. Необходимые уклоны и диаметры сливных труб в квартире, частном доме

Примечание: для систем «тропический душ», крупногабаритных ванн, домашних бассейнов, а также техники диаметр и уклон труб рассчитываются индивидуально или принимаются по рекомендациям производителя.

С учетом приведенной формулы – перепад высот на метр длины трубы равно 1/D – составим таблицу уклонов канализационных труб по СНиП с учетом принятых в современных условиях популярных диаметров трубопроводов.

Таблица 4. Уклоны канализационных труб на 50 мм, 110 мм, 150 мм и 200 мм.

Диаметр трубы, мм	Длина участка, мм	Минимальный уклон	Средний уклон	Нормальный уклон
50	1000	25	30	35
110	1000	12	20	20
150	1000	7	8	10
200	1000	5	7	8

Для наглядности приводим эти значения в виде памятки

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Таблица 5. Уклоны и скорость трубопроводов большого диаметра.

Следует учитывать также, что включение в систему стиральной машины, посудомоечной машины, другой мощной водопотребляющей техники, увеличивает скорость стока. Соответственно, рекомендованный в таблице 3 диаметр трубы увеличивается на 10…30%. При этом при невозможности увеличения диаметра уклон канализационной трубы 50 на метр принимается средний или нормальный, но не минимальный.

При монтаже наружных сетей для частного дома применяются обычно трубы диаметром 110 мм, причем риск замерзания трубы требует обязательно увеличения ее диаметра, а также увеличения угла наклона на 10…15% для ускорения стока жидкости.

Каким должен быть уклон канализационной трубы

Современные стандарты

В идеальном случае уклон канализационных труб в системе рассчитывается по формуле, в которую входят показатели сопротивления поверхности материала трубопровода, учёт вязкости жидкости, а также соответствия скорости её перемещения и особенностей гидравлических сопротивлений. Но в реальности, такое сложное проектирование уместно только при обустройстве комплексных канализационных систем в домах с большим количеством постоянно проживающих человек.

При строительстве частного дома даже для большой семьи трубопровод не испытывает настолько больших нагрузок, чтобы необходимо было учитывать углы уклона труб с повышенной точностью. Здесь достаточно взять показатели, которые установлены в соответствующих нормативных документах как стандартные.

Существующие в России строительные нормы и правила, в сокращённом варианте СНиПы, в данный момент в большинстве своём заменены на «своды правил» (СП). Актуальная информация относительно норм по организации канализационной системы на территории участка с частным домом подробно изложена в своде правил СП 30.13330.2012 (актуализированный СНиП 2.04.01-85).

Название документа «Внутренний водопровод и канализация зданий» не означает, что речь идёт о канализации внутри дома. Согласно официальной терминологии внутренняя канализация — это система трубопроводов, которая находится внутри участка, ограниченного ограждающими конструкциями. То есть все трубы сточных вод внутри дома и за его пределами, до границы обозначенной забором, относятся к внутренней канализации.

Важность правильного расчета уклона канализации

При неверном монтаже канализации допускаются следующие ошибки:

• Слишком большой уклон. Казалось бы, чем острее угол уклона, тем быстрее вода и нечистоты попадут в определенное им место (в септик или в магистральную канализационную трубу). Однако, скорость течения воды выше, чем твердых частиц, и в этом случае отходы жизнедеятельности оседают на стенках, что приводит к засорам.
• Используются минимальные уклоны, или они отсутствуют. В таком случае вода течет слишком медленно, или вообще не уходит, система часто забивается. Недостаточная скорость течения из унитаза вызывает проблемы со смывом, неприятные запахи. В старых многоэтажных домах можно столкнуться с канализацией без уклона. Именно поэтому в таких многоэтажках часты проблемы с водоотведением.
• Контруклон, или наклон в другую сторону. Как это ни странно, но случается, что горе-монтажники выходное отверстие трубы устанавливают выше по уровню, чем входное. Это случается на участках со сложным рельефом. Последствия такой грубой ошибки очевидны – вода вверх течь не будет, и, согласно силе гравитации, останется в раковине, ванной, унитазе.

Уклон канализационной трубы диаметром 32 и 50 мм

Как отрегулировать уклон канализации в частном доме и правильно выполнить монтаж системы

Чтобы монтаж канализации был выполнен качественно, для контроля наклона системы потребуются специальные инструменты или приспособления. Они позволят выполнять измерения угла размещения магистрали и корректировать его, если этот показатель не соответствует нормам или расчетам.

Для этих целей идеально подойдет строительный уровень пузырькового типа. Причем с обеих сторон пузырька должно размещаться по три метки, которые фиксируют отклонение от горизонта на 1 см.

Процесс установки трубопровода в необходимом положении выглядит следующим образом:

1. Выполняется монтаж трубы с закреплением лишь одного ее конца.
2. Строительный уровень нужно установить поверх закрепленной стороны элемента.
3. Выставляется необходимый наклон трубы, ориентируясь на показания уровня.

Когда пузырек строительного уровня остановится на нужной отметке, трубу следует закрепить с другого конца в установленном положении. В качестве инструмента для измерений подойдет строительный уровень лазерного типа и нивелир.

Нормативы уклона канализации в соответствии с типом прибора и диаметром труб:

Тип прибора	Расстояние между стояком и сифоном (без учета вентиляции), м	Диаметр сливной трубы, мм	Оптимальное значение уклона системы
Биде	0,7-1	30-40	1:20
Мойка	1,4	30-40	1:36
Раковина	0,1-0,8	40	1:12
Ванна	1,1-1,3	40	1:30
Душевая кабинка	1,6	40	1:48
Слив комбинированного типа (душевая кабинка, мойка, ванна)	1,8-2,3	50	1:48
Труба для сливов от стояка	—	100	—
Унитаз	не более 6	100	1:20
Центральный стояк	—	65-75	—

Проектирование схемы канализации в квартире и ее установка

Схема внутренней канализации квартиры или частного дома должна включать приборы, которые являются источниками водоотвода. Список этого оборудования состоит из унитаза, раковин и умывальников, ванной или душевой кабинки, а также бытовой техники, которая подключается к сети. Посудомоечная и стиральная машинка автомат обязательно подключаются к канализационной системе и водопроводу.

Для строительства внутренней канализации рекомендуется использовать пластиковые трубы с диаметром 110 и 50 мм.

Требования СНиП, затрагивающие монтаж сточного комплекса:

• уклон канализации подбирается с учетом диаметра трубы центрального стояка, который уже установлен;
• минимально допустимый показатель уклонения канализационного трубопровода составляет 3 см на 1 м.п., при условии, что диаметр магистрали не превышает 50 мм;
• рекомендуемый уклон трубопровода с размером сечения 1600 мм составляет 8 мм на 1 м.п. водостока.

Монтаж внутренней канализации согласно всем требованиям СНиП

• не допускается поворачивать трубопровод, устанавливаемый горизонтально, под углом в 90º, для этого лучше использовать угловые отводы в 45º;
• использование прямых углов в вертикальной системе категорически запрещено;
• допускается незначительное превышение нормы уклона, если длина трубы небольшая.

Не рекомендуется вносить изменения в типы разводки наклона системы. Это обозначено требованиями СНиП.

Особенности установки автономной канализации на дачном участке

Внешняя канализация предназначена для вывода загрязненных стоков в сторону септика. Автономные типы систем для перемещения жидкости не используют гравитацию. Загрязненная вода транспортируется в накопительную емкость с помощью насоса. Для этих систем предусмотрены определенные требования СНиП, в которых прописано максимальное расстояние, доступное для перекачки стоков таких способом.

Преимущества автономных канализаций:

• трубопровод напорной канализации пролегает на меньшей глубине, чем магистраль других типов систем;
• нет необходимости в точном соблюдении нормативов уклона, поскольку стоки перемещаются с помощью насосной станции;
• работа системы основана на самоочищении внутренних стенок трубы, поэтому проблемы с засорами возникают крайне редко.

Схема обустройства автономной канализации в частном доме

Наличие таких преимуществ не избавляет от необходимости сверки со СНиП при монтаже канализации. Нормативные документы содержат требования в отношении оптимального размещения септика и других элементов на участке по отношению к жилым зданиям, источникам питьевой воды и прочим объектам. Несмотря на небольшую глубину пролегания труб, обязательно нужно учитывать уровень промерзания почвы в зимнее время.

При работе с наружной канализацией принимаются во внимание рельефные особенности территории. Конструкции сливных колодцев рекомендуется размещать в самых низких точках участка

При этом прокладка трубы осуществляется так, чтобы конец канализационной магистрали не размещался ниже входного отверстия в септике, в противном случае сточные воды не смогут попадать в накопительную емкость самотеком.

Внутренняя канализационная система

При монтаже внутренней канализационной системы в помещении рекомендуется использование пластиковых труб сечением 50 и 110 мм. Чтобы подключить любые устройства, за исключением унитаза, можно использовать трубу, диаметр которой равен 50 мм.

Советы по монтажу внутренней канализации:

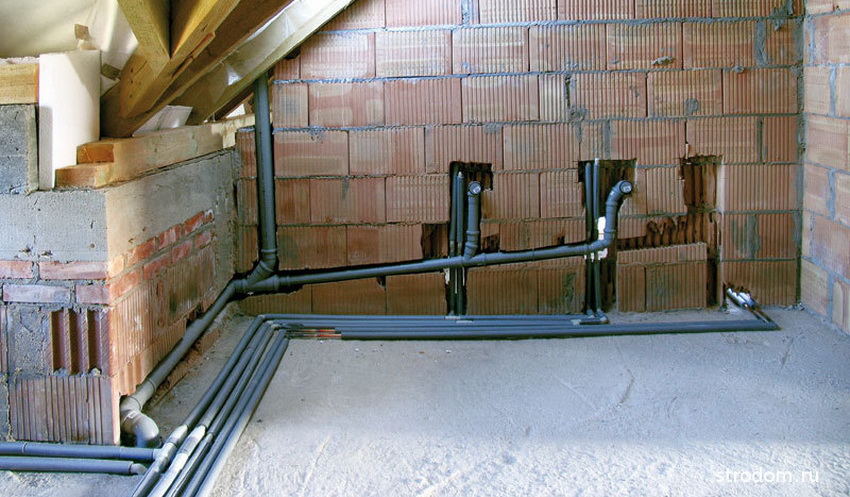

• Не допускать повороты труб, находящиеся в горизонтальном положении, под прямым углом. Нужно использовать отводы с углом 45 градусов.
• Для труб, находящихся в вертикальном положении, прямой угол запрещен.
• На незначительном расстоянии при малой длине трубы уклон может превышать норму.

Кстати, согласно СНиП, изменять типы разводки уклона канализации запрещено. При этом угол наклона канализации на 1 метр нужно рассчитать согласно рекомендациям нормативных документов.
