Укладка теплого пола в стяжку: поэтапное выполнение работ, виды систем

Полусухая стяжка на теплый водяной пол

Особенность полусухой стяжки – пониженное содержание воды в составе, способствующее быстрому набору твердости и повышенным прочностным свойствам.

Процесс заливки стяжки для системы водяного теплого пола начинается с предварительных работ, суть которых заключается в очистке поверхности

Смесь, предназначенная для ускоренного формирования полусухой основы, включает следующие компоненты:

цемент с маркировкой М400;
крупный песок, очищенный от примесей;
фиброволоконный наполнитель.

Фиброволокно армирует массив и вводится из расчета 0,6–0,8 кг на 1 кубический метр состава. Эксплуатационная прочность обеспечивается также благодаря правильно подобранной пропорции портландцемента и песка, смешанных в соотношении 1:3. Насыщение смеси водой осуществляется постепенно до получения влажной и, одновременно, рассыпчатой консистенции состава.

Стяжка для теплого пола на базе полусухого состава обладает рядом плюсов:

уменьшенной по сравнению с бетоном продолжительностью твердения;
повышенными прочностными характеристиками;
незначительной усадкой в процессе набора прочности;
отсутствием трещин в массиве;
стойкостью к температурным перепадам.

Главные недостатки:

необходимость приложения существенных усилий при смешивании компонентов;
повышенная гигроскопичность полусухого состава;
образование пустот после трамбовки, вызванное проблематичностью уплотнения.

Полусухая технология положительно зарекомендовала себя при выполнении стяжки.

Необходимый объем стяжки просчитывается заранее

Укладка полусухой стяжки

Сейчас появились сухие смеси для стяжки, которые используют с добавлением небольшого количества воды. «Полусухая» стяжка обладает лучшими свойствами, чем обычная цементная.

Преимуществами стяжки, выполненной из готовых смесей можно назвать:

пористую структуру стяжки с высокими тепло- и звукоизоляционными свойствами;
отсутствие усадки, при высыхании не образовываются отслоения и трещины,
большую прочность;
меньшее время высыхания.

Стяжка полусухой смесью

Применяют «полусухие» стяжки с модификаторами и армирующим слоем.

Основание готовится следующим образом.

Основание очищается от мусора, от отслаивающихся фрагментов. С особой тщательностью с помощью пылесоса удаляется пыль.
Щели заделываются цементным раствором.
На пол укладывается слой гидроизоляции (толстая полиэтиленовая пленка), который будет защищать стяжку от влаги. Кроме того, гидроизоляция улучшает звукоизоляционные и теплоизоляционные свойства.
Низ стен оклеивается демпферной пленкой. Края гидроизоляции должны на 15 см выходить на стены.
Измеряется перепад высот.
Готовится и укладывается раствор согласно инструкции.

Смесь для полусухой стяжки с полипропиленовой фиброй

Приготовить раствор из сухой смеси не сложно. Производитель прилагает к своей продукции точную инструкцию, разъясняющую, как приготовить раствор для «полусухой стяжки». Степень готовности его проверяется следующим образом: в руку берем горсточку и сильно сжимаем, если будет просачиваться вода, значит в растворе излишек влаги. Правильно приготовленная смесь после сжатия превращается в плотный комок.

Полусухая стяжка с фиброволокном. Процесс укладки

Перед укладкой «полусухой» стяжки пол делится на зоны. Полусухой раствор укладывается частями в эти зоны и равняется правилом. Толщина стяжки, выполненной из полусухого раствора, не должна превышать 40 мм. После того, как уложен раствор, стяжке дают подсохнуть 20 минут и приступают к ее затирке и шлифовке с помощью затирочной машины. Эта техника не только делает ровной поверхность стяжки, но и утрамбовывает смесь. Покрытие получается качественным и прочным.

Технология укладки системы

Самый распространённый — монтаж системы тёплого пола в стяжку.

Толщина

Стандарты устанавливают рекомендуемую толщину стяжки — 0,5-1 см. Её укладывают на водяные трубы при условии качественного, ровного основания. Если же пол частично разрушен либо неровный, то стяжку делают толще. В отдельных случаях она может достигать 20 см.

Схема

Сначала основание делится на отдельные поля. Их количество зависит от площади помещения, его формы. Линии, которые разделяют эти поля, указывают на место швов для компенсации перепадов температуры. Эти швы заполняют эластичными материалами, чтобы при нагреве воды они не потрескались из-за изменения температуры. По швам располагают подающие и отводящие петли системы. Защищают трубки металлическими гильзами и гофротрубами.

Трубопровод располагают вдоль стен, укладывая его через каждые 10 см. В местах, где расположены оконные и дверные проёмы, разрешается увеличение шага до 12 см. Использовать петли длиной более 100 м не рекомендуется.Сами трубы можно укладывать по спиральной или параллельной схеме. Первая позволяет прогревать помещение равномерно, так как возвратная и нагревательная системы чередуются. Она лучше всего подходит для больших комнат. В маленькой же используют параллельный монтаж, когда трубы укладывают в виде змейки. Там, где она начинается, температура будет максимальной.

На стенке ближе к полу устанавливают коллектор. Он помещается в специальный шкаф, внутри которого источник тепла состыковывают с трубами нагрева. Там же располагаются возвратный трубопровод, вода с горячей водой и циркуляционный насос. Последний обеспечивает постоянное перемещение тёплой воды по контуру.

После установки труб выполняют гидроизоляцию поверхностей алюминиевой фольгой или полиэтиленовой плёнкой. Но это делают, когда технологией не предусмотрено использование пенопласта с алюминиевой плёнкой.

Для укладки теплоизоляционного слоя вдоль стен крепится рантовая лента для компенсации расширения из-за воздействия температуры. На готовый слой крепят армирующую сетку или фиброволокно. Для этих целей лучше брать сетку с ячейками 10×10 см, толщина сечения проволоки — 3 мм. Затем поверх устанавливают пластиковые трубы и монтажные планки – специальные рейки, оборудованные пластиковыми канавками. В них устанавливают трубы и фиксируют их там.

Затем приступают к заливке бетоном. Для приготовления раствора лучше брать марку не ниже М-300

ВажноПеред заливкой систему заполняют водой и приводят в рабочее состояние.

Во время заливки стяжки своими руками важно поддерживать комнатную температуру. Схема различных способов укладки труб:

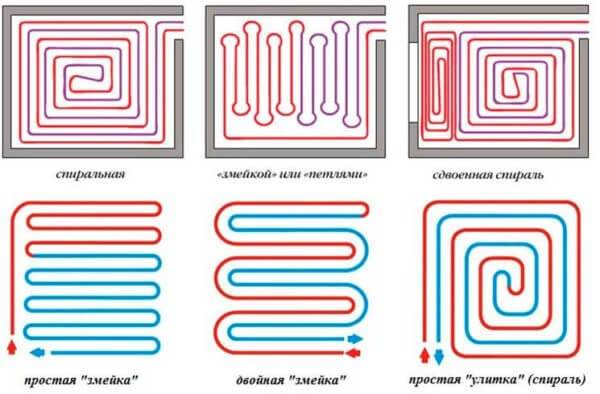

Схема различных способов укладки труб:

Можно ли заливать теплый пол частями. 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола

У вас нет теплого пола, но вы хотите его сделать? Я собрал 15 самых распространенных ошибок, которые допускают при монтаже водяного теплого пола. Из-за этих ошибок, тысячи людей получают нерабочие системы отопления и возникают множество мифов про теплые полы.

Ошибки при монтаже водяного теплого пола. Мифы.

Самый распространенный миф, что невозможно отопить здание только теплыми полами – обязательно нужно ставить радиаторы. Потому что теплые полы не способны прогреть здание.

Ошибка номер 1.

На мой взгляд, самая грубая ошибка при монтаже любой системы отопления — это отсутствие расчета тепловых потерь здания. Когда не считают тепловые потери, то можно сказать система отопления делается на глаз.

На глаз подбираются радиаторы, обычно их подбирают по размеру окна или из расчета 1 секция на 10 квадратных метров, если используются секционные радиаторы. На глаз делаются теплые полы. Или лепят радиаторы в помещениях с теплыми полами «на всякий случай».

Если общаетесь с таким монтажником — гоните его в шею. На выходе получите либо не рабочую систему, либо потратите лишние деньги на строительстве системы отопления. Потому что монтажник за ваши деньги подстраховался и напихал лишних тепловых приборов.

Или наоборот — установил тепловые приборы малой мощности. В любом случае — это потери.

Как мне делали отопление

Со мной был такой случай. До того, как я стал специалистом по отоплению, мне в доме делали ремонт. Приехал монтажник, который должен был делать отопление. Мы ходим по дому. И я спрашиваю у него: «Сколько нужно ставить радиаторов и каких?»

Он ответил: «Сколько скажешь — столько и поставим».

Меня такой ответ смутил. Я думал, что он должен лучше меня знать сколько и каких.

Я говорю: «Мне нравятся секционные.»

Он: «Ну, давай секционные.»

Я: «А сколько?»

Он: «Ну, давай под каждое окно?»

Я: «По сколько секций?»

Он: «Ну, давай по четыре.»

Я: «Четыре не мало?»

Он: «Давай по пять.»

Я: «Почему по пять?»

Он: «Так везде ставят.»

Я еще подумал: «Странный монтажник. Не знает, как радиаторы подбирать.» Мы тогда кое-как решили сколько и куда поставить.

И в первую зиму после ремонта я и моя семья благополучно мерзли в нашем доме. Я потом менял одни радиаторы на более мощные, другие наращивал. В общем, из-за некомпетентности монтажника решал много головняков с отоплением.

Теплые полы тоже пришлось переделывать.

Если вы думаете, что это просто такой неумелый монтажник мне попался — вы ошибаетесь. Таких «мастеров» очень много. И каждый из вас рискует работать с таким.

Первое, что следует сделать ДО монтажа системы отопления — это рассчитать теплопотери. Такой расчет покажет: хватит ли мощности теплых полов для обогрева здания или нет; на сколько не хватит, какой мощности нужны дополнительные тепловые приборы.

Расчет тепловых потерь поможет избежать многих ошибок при строительстве системы отопления.

Ошибка номер 2: неправильный шаг трубы.

Шаг трубы теплого пола делается так, как привыкли монтажники. Кто-то делает 20 см. Кто-то делает 25. Бывают случаи, когда делают шаг трубы и по 30, и по 40 см.

И эта вторая распространенная ошибка, которая вытекает из первой ошибки. Нет расчетов тепловых потерь, соответственно непонятно какую мощность нужно компенсировать. Поэтому часто монтажники делают как попало.

Конструкция теплого пола, шаг трубы — это расчетные параметры. Делать шаг трубы более 20 см — большой риск, можно получить температурную зебру. Это когда поверхность пола неравномерно прогревается, образуя полосы.

Ошибка номер 3.

Третья ошибка: плохая изоляция под трубами теплого пола или вообще ее отсутствие. Горе-монтажники объясняют это тем, что тепло поднимается вверх, поэтому трубу можно укладывать без изоляции: прямо на бетон или на грунт. Так делать нельзя.

У бетонной стяжки теплопроводность в тридцать! раз больше, чем у воздуха. Поэтому тепловая энергия будет, как и все в природе стремиться переместиться туда, где наименьшее сопротивление. Поэтому если сделать теплые полы без изоляции, большая часть тепла будет рассеиваться в конструкции или в грунт.

Ошибка номер 4.

Четвертая ошибка. Отсутствие компенсационных зазоров — демпферов. Вы знаете, что при нагреве материалы расширяются. И стяжка, в которой смонтированы трубы водяного теплого пола при нагреве тоже будет расширяться. И если ей некуда расширяться, она начнет лопаться. Напольное покрытие тоже начинает деформироваться.

Ошибка номер 5.

Пятая ошибка: длинные контуры труб теплого пола. Длинные контуры создают большое гидравлическое сопротивление, что влечет за собой ухудшение циркуляции теплоносителя в трубах теплого пола.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35кг/м&span2;. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Стяжка

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-300.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать вполне реально, но потребуется приличный отрезок времени и немалые средства.

Подготовительные работы

Укладка теплого пола в стяжку начинается с некоторых подготовительных работ, которые включают в себя:

Необходимо выбрать тип обогрева;
Определить площадь, которую необходимо обогреть;
Рассчитать все параметры системы теплый пол;
Приобрести все материалы и оборудование.

Тип обогрева очевиден, в данном случае мы выбираем подогрев пола.

Далее следует определить и рассчитать ту полезную площадь в помещении, которую нам необходимо обогреть. На некоторых участках будет находиться мебель, поэтому их обогревать не стоит.

Основным параметром системы теплый пол является именно площадь обогрева. Она включает в себя еще дополнительные параметры, которые понадобятся нам для того, чтобы приобрести все необходимые материалы.

Еще один этап подготовительных работ включает в себя выбор того, каким способом будет осуществлен подвод к терморегулятору питающего напряжения. На данном этапе проблема заключается в том, куда спрятать всю проводку.

Настильный деревянный теплый пол

Наиболее часто настильный деревянный теплый пол устраивается в деревянных домах. Собрать систему можно на основе реек или специальных модулей. Последний вариант предполагает использование готовых модулей с пазами для укладки труб. Деревянная стяжка под водяной теплый пол – это модули, которые располагаются на лагах, расстояние между элементами должно составить 600 мм. Между лагами располагается теплоизоляция и гидроизоляция. Между модулями должно быть оставлено расстояние в 20 мм, которое будет необходимо для компенсации температурного расширения.

Для реечного способа понадобится черновой пол. Рейки должны быть удалены друг от друга на расстояние, которого будет достаточно для размещения труб с определенным шагом. При укладке реек или модулей следует соблюдать выполненный план раскладки. Такие водяные теплые полы под ламинат без стяжки предусматривают необходимость укладки финишного покрытия толщиной в 10 мм. Располагать материал можно поверх металлических пластин, уложив на них мягкую подложку для шумоизоляции.

Металлические пластины необходимы для укладки труб, первые из которых располагаются на модулях с пазами. Если вы желаете использовать в качестве чистового покрытия линолеум или плитку, то такой деревянный теплый пол необходимо подготовить, уложив поверх пластин плиты гипсокартона, ДСП или фанеру, закрепив и заполнив стыки шпаклевкой.

Устройство водяной системы под керамическую плитку

Вся конструкция системы отопления и облицовки – это многослойный пирог, состоящий из следующих слоев снизу вверх:

Гидроизоляция. Сегодня чаще используют гидроизоляционные мембраны и пленки.
Теплоизоляция. Здесь лучше положить плиты из вспененного полистирола. Хорошо, если утеплитель будет фольгированным. Фольга будет отражать тепло в сторону комнаты.
Трубная система.
Стяжка. Она заливается обязательно, потому что керамическую плитку можно укладывать только на ровную и прочную поверхность с высокими адгезионными свойствами.
Грунтовка, придающая поверхности стяжки ту самую высокую адгезию.
Облицовка пола кафелем.

Необходимо добавить, что в состав устройства водяного теплого пола должен входить нагревательный котел, циркуляционный насос и коллекторный узел.

Многослойный порог

Подготовка основания

Перед началом работ следует создать в помещении нужные условия и подготовить поверхность пола. Температура в помещении должна находиться в пределах 5-25 градусов. Мусор и пыль с пола следует удалить пылесосом, кроме того, основание нужно очистить от кусочков расслоившегося бетона.

После этого необходимо произвести грунтовку основания и заделать специальными средствами все щели. Многие предварительно укладывают слой гидроизоляции или дополнительного утеплителя, но можно этого и не делать, если постелить под стяжку полиэтиленовую пленку, которая надежно защитит поверхности от избыточной влаги.

Схема укладки водяных полов в ванне своими руками

Поверхность под будущей стяжкой должна быть идеально ровной. Верхнюю линию размечают отбивочным шнуром или гидроуровнем, причем разметку следует проводить по всему периметру. Сначала на стенах делают отметки, а затем соединяют их веревкой, чтобы получился горизонтальный уровень, который впоследствии послужит отправной точкой для различных измерений и покажет, какая толщина стяжки для водяного теплого пола получилась после заливки.

Статья по теме: Как сделать светильник своими руками из веревки и клея?

Толщина бетонной стяжки

Рекомендуемая стандартами толщина стяжки для теплого пола под плитку может варьироваться в пределах 5-10 мм. По правилам ее укладывают поверх водяных труб. Если пол в комнате полуразрушен или имеет значительные неровности, то высота стяжки может быть значительно больше и в некоторых случаях превышает даже 20 см

Однако перед тем, как принять такое решение, очень важно произвести предварительный расчет теплового режима с учетом всех необходимых поправочных коэффициентов: следует помнить, что значительное превышение нормы в данном случае может создавать аварийную ситуацию

Для дополнительного укрепления стяжки применяют металлическую армировочную сетку или фиброволокно. Фиброволокном называется фибра из полимера с вкраплением тонких волокон полипропилена. Этот материал отличается высокой прочностью. При армировании его распределяют по стяжке максимально равномерно. Опытные мастера рекомендуют применять фиброволокно в тех помещениях, где устраивается стяжка небольшой толщины.

Система теплый пол под стяжку

Стяжка укладывается на слой теплоизоляции, вследствие чего выполняет функцию теплораспределителя. Согласно техническим стандартам, ее высота равняется среднему значению между наименьшим и наибольшим расстояниями от поверхности пола до уровня, отмеченного как нулевой.

Толщина бетонного слоя оказывает существенное влияние на время высыхания стяжки и ее полного затвердевания. Специалисты отдельно подчеркивают, что заливка теплого водяного пола своими руками подразумевает тщательную подготовку основания, в результате которой оно должно быть максимально выровнено.

Укладка труб и заливки смеси

К обустройству стяжки можно приступать сразу после выполнения всех подготовительных мероприятий и укладки изоляционных материалов.

Основные способы укладки водяных труб в жилых помещениях

Стяжка для теплого водяного пола выполняется в следующей последовательности:

На поверхность теплоизоляционного покрытия укладывается армирующая сетка с ячейками 8-10 см и сечением 4 мм. Укладку сетки лучше проводить на специальные подставки. Высота подставки подбирается исходя из толщины стяжки. На поверхности пола отмечаются участки, где не планируется укладка труб. Обычно, это места расположения крупногабаритной мебели, дивана или кровати.
Выполняется раскладка и укладка труб согласно основным правилам – шаг укладки соседних рядов должен находиться в диапазоне 10-30 см, расстояние от стены до труб должно быть не менее 10-15 см, максимальная длина контура не более 100-120 см.
Укладку труб можно выполнить змеевиком или по спирали. Второй способ наиболее предпочтителен, так как будет происходить чередование потоков, тем самым обеспечиваться равномерный нагрев поверхности.
Перед укладкой рекомендуется выполнить чертеж в уменьшенном масштабе. После выполнения чертежа и подсчета расстояний, выполняется укладка труб и фиксация на клипсу или хомуты. Трубы подключают к узлам и распределительным коллекторам. Производят проверку систему при повышенном давлении.

Устройство полусухой и бетонной стяжки по водяному полу

Осуществляют установку линейных направляющих. Для этого используют Т-образный профиль, который выставляется согласно уровню стяжки

Важно помнить, что максимальная толщина стяжки над водяным теплым полом не должна быть более 10 см. Для фиксации профиля применяется цементно-песчаный раствор с добавление алебастра.
Выполняется подготовка раствора в необходимых пропорциях

Перед заливкой раствора, поверх труб укладывают еще один слой армирующей сетки. Подача и распределение осуществляется с дальнего угла помещения.
При заливке теплого пола по площади более 35-40 м2, следует предусмотреть расширительные швы. Для этого можно использовать демпферную ленту или специальный Т-образный шов из вспененного стирола, который укладывается между двумя участками стяжки. Трубы, пересекающие расширительны шов, защищаются гофрированной оболочкой.
После распределения и выравнивания стяжки по всей площади пола, поверхность накрывается полиэтиленом или другим плотным материалом. На следующий день, необходимо демонтировать линейные направляющие. В ходе высыхания поверхность периодически смачивается водой.

После высыхания выравнивающего слоя, излишки демпферной ленты срезаются. По поверхности проходятся металлическим правилом и шпателем. Это делается для удаления наплывов раствора. На заключительном этапе, поверхность обильно проливается и затирается деревянным полутерком.

Полусухая стяжка для теплого водяного пола выполняется похожим образом. Подготовку раствора лучше выполнять на месте проведения работ, в специально оборудованном коробе.

Для армирования полусухого раствора предпочтительно использовать фиброволокно вместо традиционного армирования сеткой, так общая конструкция не будет оказывать такого давления на бетонное перекрытие.

Теплый пол в готовую стяжку своими руками
