Установка блока угловых розеток на кухне: нормы монтажа и выбор места

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

1. С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
2. Установить на новые места коробки и закрепить их.
3. Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
4. Подготовленный кабель выводится в коробку.

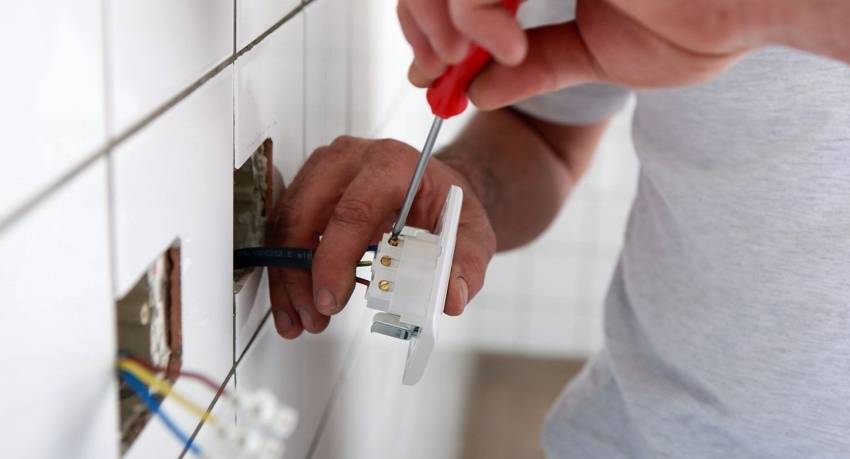

5. Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
6. Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

Установка и Подключение Блока Розеток на Кухне Своими Руками. Setting outlet

Watch this video on YouTube

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

• проводку нужно подключить бесперебойно к сети;
• во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
• под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Описание схемы

Данная схема является приблизительной, но достаточно стандартной. Приблизительно такую схему сделают вам при покупке кухонного гарнитура. Изучим эту схему подробно и посмотрим советы на каждому элементу схемы.

Цифры описания, соответствуют цифрам на схеме.

#1 — Вывод электрокабеля 3 x 2,5 кв. мм; 400V(Вольт)/16 Ампер. Этот вывод послужит для подключения комплекта электрической духовки и электрической варочной поверхности. Длину кабеля выбираем не более 1500 мм.
#2 — Розетка 230 Вольт/20-32 Ампера для подсоединения «двойки»: электрической духовки и газовой варочной поверхности. Розетку нужно разместить справа или слева от духового шкафа. Розетки нужно разместить в соседнем навесном шкафу. Запрещено размещать питающую розетку за корпусом духового шкафа.
#3 — Розетка для отдельной духовки, располагается тоже в соседнем шкафу.
#4 — Розетка 230V на 16A для подсоединения посудомоечной машины. Розетка должна быть размещена слева или справа от места установки посудомоечной машины, в соседнем рабочем столе; нельзя размещать розетки за корпусом посудомоечной машины.
#5 — Розетка 230V на 16A для микроволновой печи устанавливается в соседнем шкафу.
#6 — Розетка 230V на 16A для кухонной вытяжки нужно разместить на высоте 2 метра 180 см при высоте верхних шкафов 70 см (или 2 метра 465 мм при высоте верхних шкафов 99,5 см).
#6a, 6b — Альтернативное расположение электро розеток для вытяжки.
#7 — Розетка 230V на 16A для холодильника или морозильника. Розетка должна размещаться справа или слева от самого холодильника или морозильника.

Альтернатива пункту #7

#7a — Розетка для холодильника или морозильника, встраивается под столешницу кухонной мебели.
#7b — Розетка на 16A для встроенного в шкаф холодильника (морозильника); располагается на высоте 2180мм или 2465мм (в зависимости от высоты верхних шкафов).

#8 — Розетка 230V на 16A для подключения мелкой бытовой техники (кухонный комбайн, кофемолка, и т.д.).
#9 — Розетка 230V на 16A для подключения встроенного освещения кухни.
Дополнительно необходимо определить размещение выключателя кухонного освещения.

После ознакомления можно приступать к электромонтажным работам по установке кухонных розеток.

Все линии электропроводки необходимо прокладывать в стороне от мест крепления навесных шкафов, чтобы при сверлении не повредить электропроводку.

Примечание:

• При высоте цоколя кухонной мебели в 150мм высота расположения всех розеток нужно увеличить на 5 см.
• За посудомоечной машиной и духовым шкафом нельзя размещать розетки, водопроводные и канализационные трубы.
• Отдельные электрические группы нужно выделить для:

— посудомоечной машины;
— варочной поверхности;
— и электрического духового шкафа.

• Для других потребителей электроэнергии (холодильник, морозильник, микроволновая печь, розетки над рабочей поверхностью) — можно использовать общую электрическую цепь.
• Розетки нельзя размещать над мойкой и варочной панелью.

На этом все! Успехов Вам в ваших начинаниях!

Специально для сайта: Все про ремонт квартиры

Какими бывают розетки для кухни: 4 популярных типа

Существует несколько разновидностей розеток, которые широко используются в процессе обустройства кухонного пространства. Рассмотрим преимущества и недостатки каждого решения:

накладные розетки – это самый простой вид, который широко используется в комнатах, но не слишком хорошо подходит для кухни. С одной стороны, они наиболее доступны и просты в монтаже. Но при этом, они больше подходят для открытых проводок;

Современные типы розеток позволяют оформить интерьер кухни не только удобно, но и со стилем

• угловые розетки для кухни – этот вариант отличается особым удобством. Такие элементы можно разместить на стыке стен или стены и навесного шкафчика. При этом можно приобрести одинарные или модульные конструкции, которые состоят из двух или более частей. Монтировать их ничуть не сложнее, чем самые обычные накладные розетки, а купить угловые розетки для кухни стоит еще и потому, что они позволяют с пользой использовать пространство, которое обычно пустует;
• выдвижные розетки – это более продвинутый вариант, который является достойной альтернативой удлинителям, и позволяют одновременно подключить несколько электроприборов. Обычно их скрывают в столешнице или в шкафчике, чтобы защитить от воздействия пыли и влаги;
• встраиваемые или скрытые розетки –наиболее эстетичный из всех возможных вариант. Обычно это выглядит как блок из нескольких розеток, который встроен в столешницу. Привлекательности добавляет то, что обычно блок не видно до того момента как он вам не понадобится, а при легком нажатии он выдвигается, позволяя подключить приборы.

Одним из современных гаджетов на кухне является модульный блок с движущимися розетками

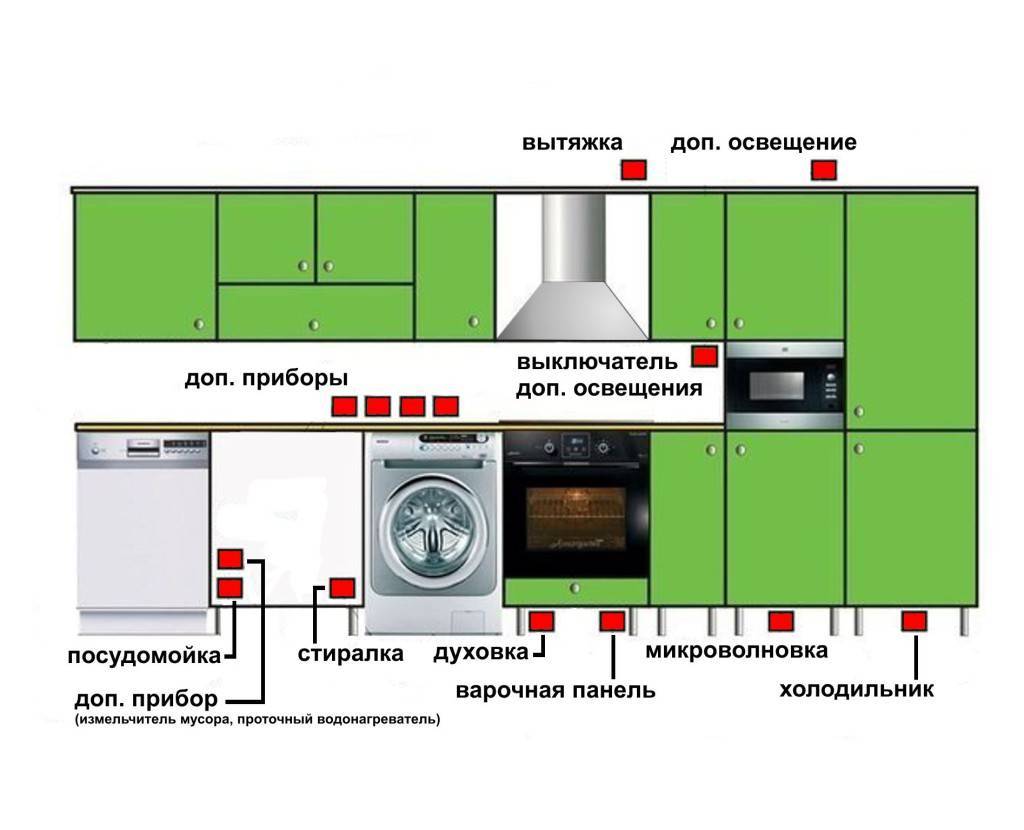

Схема розеток на кухне: сколько их нужно?

Рассчитать необходимое для кухни количество розеток несложно. Все, что нужно сделать – подумать, какими электроприборами вы будете пользоваться и сделать запас, примерно 20-25%. В основном, список обязательных электроприборов, которым нужно питание от розетки, выглядит следующим образом:

• вытяжка;
• плита, если она электрическая или имеет электроподжиг (иногда газовая поверхность укомплектована электрической духовкой);
• крупная бытовая техника, к которой относится холодильник, стиральная машина, иногда телевизор;
• мелкая и встроенная техника по типу микроволновки, чайника и т. д.

Количество розеток на кухне необходимо просчитать заранее, подумав сколько приборов будет использоваться

Сосчитав все предметы, добавьте запас, который позволит вам без проблем использовать те приборы, которые возможно, появятся в будущем. Конечно, дополнительные розетки – это дополнительные траты, однако, стоит понимать, что в дальнейшем просто добавить недостающие не получится, и в лучшем случае придется использовать удлинители, что только создаст дискомфорт.

Рекомендации по проводке и автоматам

Также ориентироваться можно по следующей таблице выбора автоматов и кабеля при подключении варочной панели:

так как кухня – это влажное помещение, плюс огромное количество предметов с металлическим корпусом, в щитке перед всеми автоматами обязательна установка вводного УЗО на ток 30мА

все розетки должны обладать заземляющим контактом, на номинальный ток до 16А, для скрытой проводки

на каждый токоприемник ставится отдельная розетка

не пользуйтесь переносками и удлинителями на кухне

Это не только дополнительная нагрузка на проводку, но и потенциальное место короткого замыкания (из-за пролитого чая или другой жидкости).

Высота установки розеток на кухне

Поговорим о высоте установки розеток отдельно. Многим из нас интуитивно кажется, что все розетки в помещении должны быть установлены на одной высоте. В некоторых жилых комнатах это вполне допустимо. Мало того, если вы получаете ключи от квартиры с ремонтом от застройщика, скорее всего, в жилых комнатах будет именно такая ситуация.

На кухни ситуация совсем другая. Мы должны предусмотреть несколько ярусов розеток.

• Верхний ярус – розетки над верхними кухонными шкафами для подсветки рабочей зоны и вытяжки.
• Средний ярус – розетки кухонного фартука.
• Нижний ярус – розетки для крупных кухонных электроприборов (холодильник, встроенная бытовая техника)

Розетки нижнего яруса устанавливаются либо на уровне плинтуса кухонного гарнитура, либо за одним из напольных шкафов.

В первом варианте розетки становятся практически не обслуживаемыми. До них невозможно дотянуться, не сняв плинтус.

Если есть возможность, лучше реализовать второй вариант, разместив розетки за одним из шкафов. При этом розетки не должны располагаться под раковиной, чтобы в случае непредвиденной ситуации на них не текла вода. Идеально, если в кухонном гарнитуре есть угловой шкаф, не занятый раковиной. Там будет достаточно места для размещения розеток. Кроме того, до них относительно легко дотянуться в случае непредвиденной ситуации.

В любом случае, кухонные розетки должны легко обесточиваться из квартирного электрощита. Автоматические выключатели и другое модульное оборудование в квартирном щите должны иметь понятные подписи (например, снизу под автоматическим выключателем надпись “Розетки кухни”, “посудомоечная машина” и др.).

Изготовление подсветки карниза из светодиодной ленты

Итак, наиболее распространенным вариантом подсветки является использование светодиодной ленты. Чтобы осуществить монтаж карнизов подсветки, необходимо:

• выбрать место крепления;
• подобрать ленту и дополнительное оборудование;
• произвести монтаж импровизированного светильника.

Где можно закрепить светодиодную ленту

LED-лента может быть закреплена:

на потолке выше карниза. Такой способ крепления позволяет осветить не только карниз, но и потолок, а также выделить конструкцию фигурного или двухъярусного типа;

Подсветка карниза и потолка

за карнизом. Освещение получается тусклым и может быть использовано только для декорирования помещения;

Светодиоды расположены за карнизом

ниже карниза или в специальной нише на его нижней части. В данной ситуации будет осуществляться подсветка карниза и пространства, расположенного ниже. При правильном подборе мощности осветительного оборудования может являться дополнительным источником света.

Подсветка карниза, направленная вниз

Выбор ленты и оборудования для подключения

Как сделать подсветку потолочного карниза своими силами? Следующая стадия – подбор материалов.

Подсветка может быть выполнена разными типами лент:

• белой однотонной. Позволяет одновременно решить проблему дополнительного и декоративного освещения;
• цветной однотонной. В продаже имеются подсветки красного, синего, зеленого, желтого и так далее цветов. Каждый покупатель может выбрать наиболее подходящий для себя вариант с учетом дизайна помещения;

LED с диодами одного цвета

многоцветной. При установке дополнительного оборудования (контроллера) появляется возможность самостоятельно менять режимы работы по аналогии с елочными гирляндами.

LED с диодами разных цветов

Чтобы правильно подобрать ленту, также необходимо учитывать:

мощность оборудования. На параметр мощности влияют такие факторы, как количество светодиодов, размещенных на 1 м, и яркость одного светодиода;

Различие лент по интенсивности освещения

уровень защищенности ленты от влаги. Для комнат, коридора, кухни и иных помещений с минимальным уровнем влаги достаточно сделать освещение с минимальным уровнем защиты (IP20).

Параметры ленты, включая яркость, количество диодов, уровень влагозащиты, указываются в маркировке изделия и в обязательном порядке имеются в сопроводительной документации.

Для подключения LED-ленты потребуется приобрести дополнительно:

• блок питания;
• соединительные провода;
• контроллер (если осуществляется монтаж многоцветной ленты);
• соединительные клипсы, если предполагается сборка без пайки;

Варианты сборки светодиодной ленты

крепежные клипсы, если лента не оснащена клеевым основанием, способствующим быстрому креплению.

Приспособления для фиксации LED-ленты

Монтажные работы

Сооружение подсветки потолочного карниза светодиодами производится по следующей схеме:

1. разметка мест расположения ленты и крепежных элементов (при необходимости);

Если предполагается нижняя или верхняя подсветка, то лента крепится после установки карниза. При выборе скрытой подсветки крепление карниза производится после фиксации и подключения ленты.

1. сверление отверстий для фиксации крепежных клипс (при необходимости);
2. сборка светильника из ленты и дополнительного оборудования;

Схема сборки светильника

1. крепление ленты;
2. крепление блока питания и иных элементов, входящих в состав импровизированного светильника для карниза.

Подробнее о подсветке карниза и выборе материалов на видео ниже.

При желании можно соорудить комбинированную подсветку потолочных карнизов. Например, для получения интенсивного освещения в рабочей зоне установить люминесцентные или неоновые лампы, а далее по периметру – светодиодную ленту.

Электрические розетки — цены и стоимость установки

Если это не известный бренд, электрические розетки стоят недорого. Самый простой вариант без заземления стоит меньше всего 2-3 доллара, розетка со штырьком будет стоить на доллар дороже. Самые дорогие — специальные антенные или компьютерные розетки от 7 долларов. Самые простые выключатели освещения (одинарные и двойные) стоят примерно 3-4 доллара.

Как видите, выключатели и розетки недорогие, однако их установка обойдется в копейку, особенно если для их монтажа потребуется штробление стен. Цена услуги может быть ниже, если она выполняется бригадой, которая монтирует всю электропроводку в доме, т.е. в рамках одной комплексной услуги.

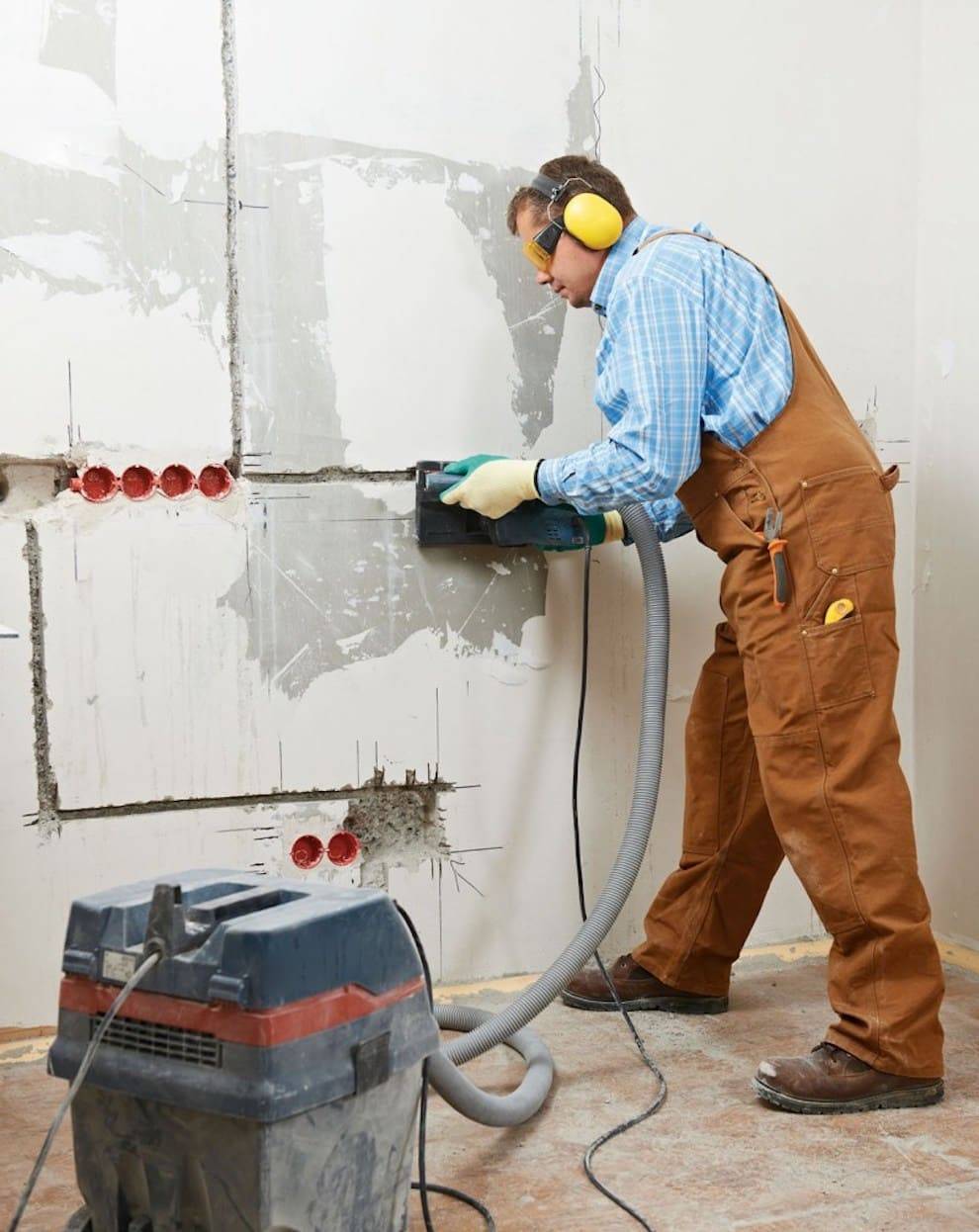

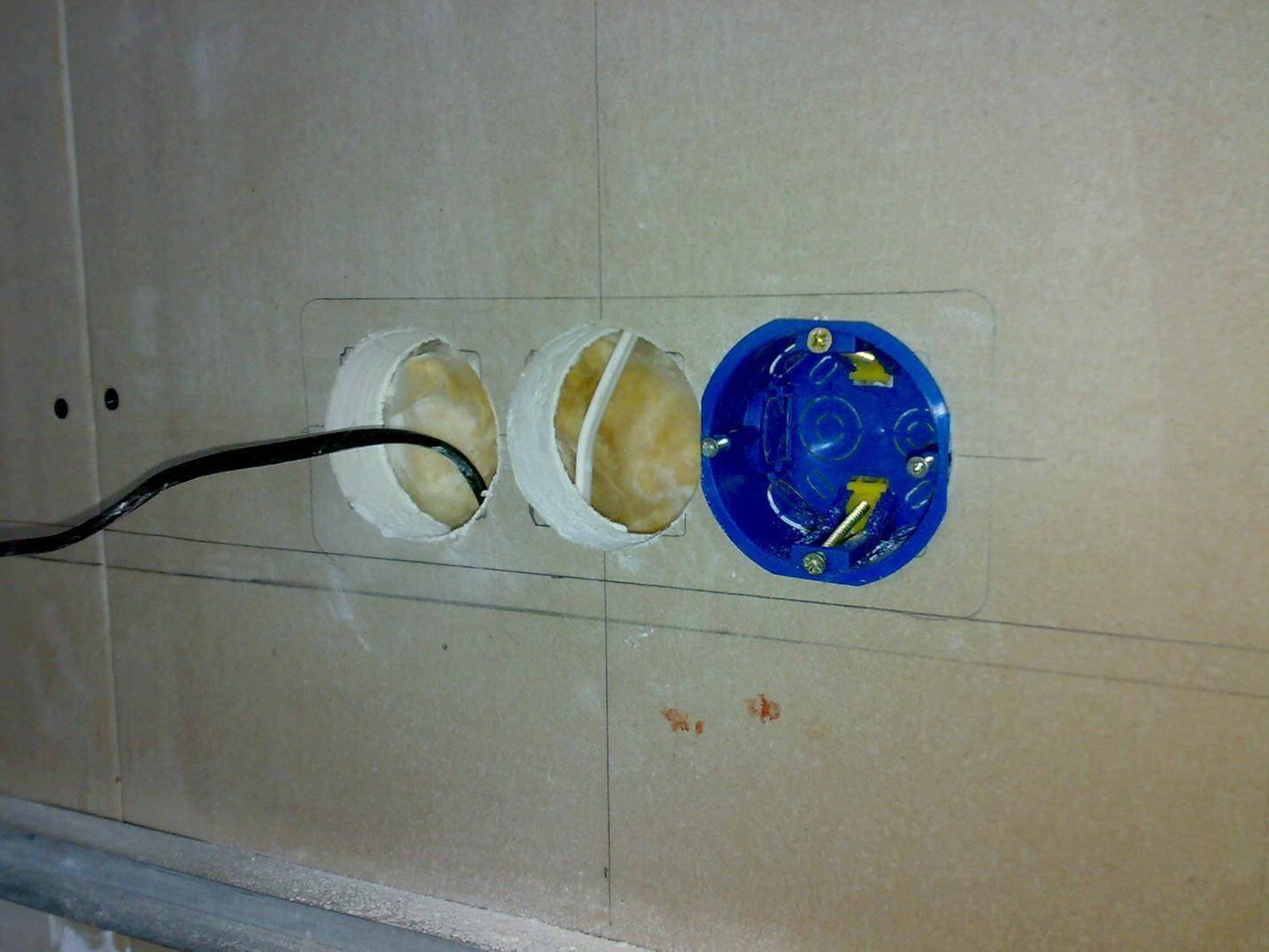

Монтаж подрозетников и штробление стен для скрытой проводки

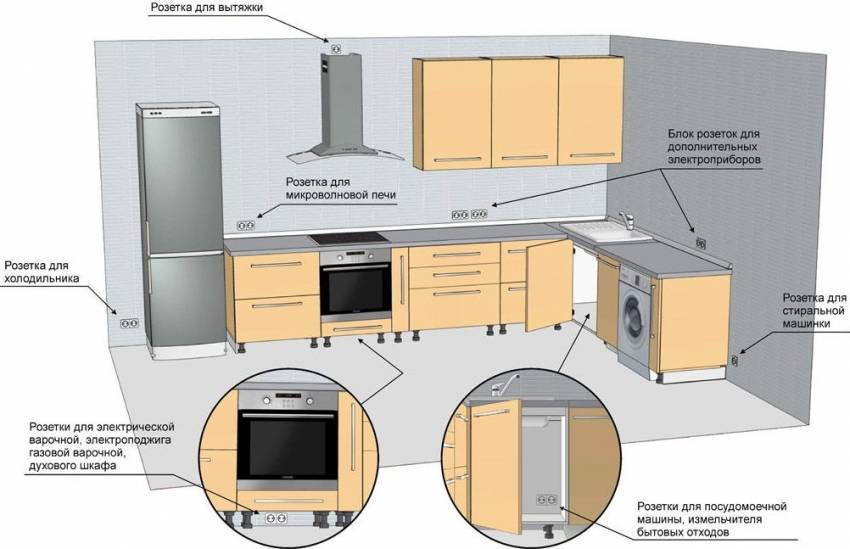

Правила размещения розеток на кухне

Нормы расположения розеток на кухне

Планируя размещать угловые кухонные розетки, руководствуйтесь строительными нормативами:

• розетка удаляется от боковой части техники на 15-20 см;
• расстояние от устройства до прибора, встроенного в гарнитур – не более 1 м;
• установка возле мойки изделий с влагозащитой от IP44;
• удаление блока от вытяжки на 20-30 см;
• подключение электроплиты, стиральной машинки, духовки, холодильника, ПММ к отдельным источникам питания;
• общая мощность электроприборов не должна превышать допустимую для электролинии;
• по мощности розетки бывают двух типов – 10 А (2,2 кВт) и 16 А (3,5 кВт).

Сколько розеток необходимо

Грамотный расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

Планировать количество розеток следует на этапе проектирования пространства. В классической схеме обустраивают число точек подключения, равно количеству бытовой техники. Это не совсем верно:

• в помещении используются переносные гаджеты – пылесос, ноутбук, мобильный телефон;
• пользователи приобретают дополнительную технику, для которой не будет места;
• возникает необходимость в использовании удлинителя.

Чтобы избежать неудобств, нужно к имеющимся приборам добавить еще 25 %. При подсчетах учитывайте стационарную технику, временные приборы. Оптимальным будет вариант:

• 2-3 устройства возле фартука;
• 1 – в столешнице или около зоны приема пищи;
• 1 – рядом со входом.

Как располагать

В кухонном помещении требуется максимально скрыть коммуникации, поэтому руководствуйтесь принципами вертикального зонирования. Пространство понадобится разделить на три уровня:

• Верхний – вытяжка, телевизор, подсветка мебели. Оптимальным будет расположение розетки на высоте 5-10 см от края верхнего шкафчика.
• Средний – маломощные устройства. Для легкости доступа подрозетники ставят на 20-10 см выше столешницы, и на 60 см удаляют от краев плиты и мойки.
• Нижний – сюда можно встраивать кухонную технику, располагая розетки на высоте 30-60 см от пола только в шкафчиках или в нишах задних стенок тумб.

Монтаж за плитой или посудомойкой исключает прямой доступ к блокам.

https://youtube.com/watch?v=1IFHTkf3nsU

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы  гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Болгарка

Болгарка применима для вырезки отверстий под розетки, когда другого инструмента под рукой не оказалось. Для этого нужен диск с напылением из алмазной крошки.

1. На двух плитках по контуру обводится по половине подрозетника.
2. С помощью болгарки выпиливаются параллельные сечения от края плитки до краев окружности с шагом 5 мм.
3. Получившиеся полосы выламываются с помощью кусачек или плоскогубцев.

Отверстие получается кривым и неэстетичным, но все неровности потом закроются обналичником. Для отверстия в центре цельной плитки болгарочным диском проходятся по заранее намеченному контуру. Двигаются в направлении от себя, делая направляющие линии, постепенно углубляясь. С помощью болгарки удобно делать отверстия квадратной формы.

Описанные методы наверняка пригодятся тем, кто решил испытать свои возможности и самостоятельно просверлить отверстия под розетки. Соблюдая все этапы процесса и технику безопасности, можно добиться хороших результатов и существенно сэкономить на вызове мастера.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А (только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4) 8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5) 9–15/4 мм² (ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт 7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5) 7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 А отдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Особенности расположения розеток на кухне для разных приборов

Отдельно поговорим о нюансах подключения разных кухонных приборов.

Варочная поверхность и духовой шкаф

Если вы планируете разместить духовой шкаф под варочной панелью, установите две розетки внизу на расстоянии 18 см от пола. Именно на этой высоте в будущем появится выдвижной ящик. Можно также встроить две розетки (одну над другой) за соседним шкафчиком в 20 см от его боковой стенки и в 20-75 см от пола.

Если духовой шкаф стоит отдельно на уровне груди, его розетку можно разместить в нижнем шкафчике в тех же 20-75 см от пола.  А розетка для самостоятельной варочной панели может располагаться под ней в 60-75 см от пола.

Холодильник

Помимо уже упомянутых выше нюансов подключения холодильника нужно учесть еще пару моментов. Например, в инструкциях по подключению часто указано, что холодильникам противопоказаны удлинители, причем их штатные шнуры обычно не длиннее метра. Лучшее место для розетки под холодильник — задняя стенка соседнего шкафчика, точка в 10-20 см от самого холодильника и в 20-75 см от пола.

Посудомоечная и стиральная машины

Посудомоечная машина, как правило, соседствует с кухонной мойкой, а под мойкой всегда остается много свободного места и открытый доступ к стене, так что именно в этом шкафчике лучше всего ставить розетку. Выберите для этого точку в 10-20 см от края посудомоечной машины и в 20-40 см от пола.

Эта же схема применима к стиральной машине.

Обратите внимание — если разместить розетку сразу за машиной, то техника не будет стоять вплотную к стене, будет работать более шумно и не поместится в кухонный гарнитур по габаритам. Вытяжка

Вытяжка

Некоторые вытяжки подключаются к сети напрямую — в этом случае нужно оставить просто вывод для подсоединения. У других моделей есть провод с вилкой. Для них розетку можно разместить в том же шкафчике (если вытяжка скрытая) на высоте 2-2,4 м от пола, чтобы она была выше или ниже самой вытяжки. Открытые вытяжки обычно подключаются напрямую.

СВЧ-печь и встроенная кофемашина

Чаще всего встроенную микроволновую печь устанавливают на уровне глаз, поэтому розетку для нее можно разместить в нижнем шкафу в 20-75 см от пола. Те же правила действуют в отношении встраиваемой кофемашины, причем зачастую их устанавливают рядом, так что можно просто вместо одинарной розетки вмонтировать сдвоенную.

Нормы монтажа розеток

Нормы установки розеток и выключателей

В процессе монтажа соблюдайте правила, указанные в ГОСТах 7396.1-89, 7397.0-89, 8594-80 и СНиПе 3.05.06-85:

• по евростандартам устанавливать розеточные группы нужно на высоте 30 см от пола,
• в габаритных помещения удаляйте изделия на 50 см от отопительных, водопроводных труб и раковин,
• планируя встраивать розетку в панель, выбирайте только заводской закладной короб,
• заземление всех точек подключения электроприборов и установка УЗО – обязательные меры,
• розетки для мощных потребителей ставят за ними – для холодильника на 60-80 см от линии пола, для стиралки – на 30 см,
• постоянно работающую технику можно подсоединять к групповым угловым устройствам,
• оптимальное количество гнезд розетки – 3,
• угловой прибор ставится на 10-20 см выше столешницы,
• розетки для вытяжки оборудуются на высоте 1,8-2 м и запитываются от освещения мебели.

Выбор места установки розеток

Подбор места расположения выполняется до начала организации линии заземления. Чаще всего прибор устанавливают на расстоянии 30 см от плинтусов или ориентируются на вертикальное зонирование.

Чтобы сохранить отделку, розетки ставят около плинтуса и потом пускают кабельную линию. Для кухни среднего размера будет достаточно 3-4 гнезд с удобным доступом. Розетку располагают наружным (над поверхностью) или внутренним (утапливают) способом.

Угловые розеточные группы обеспечат безопасную работу электроприборов. Грамотно их скомпоновав, можно получить гармоничный и функциональный дизайн.

Частые ошибки

Монтаж проводки и розеток до утверждения и согласования дизайн-проекта кухонной мебели.

Проблемы с которыми обязательно столкнетесь в этом случае – спрятанные розетки за шкафами, холодильниками и т.п. Очень вероятно, что придется пользоваться даже переносками, так как заводские шнуры с вилкой будут элементарно не доставать до точек подключения.

Подключение холодильника.

В инструкциях к холодильникам обычно указывается запрет на их подключение через удлинители. В то же время длина шнура у них не такая уж и большая, всего 1м.

Поэтому, если вы знаете какая марка холодильника у вас будет, найдите в интернете паспорт и посмотрите с какой стороны у него выходит шнур питания. Прибавляйте сюда ширину холодильника и сообразно планируйте точку подключения, чтобы избавиться от переносок.

А еще в некоторых моделях подключение морозилки может идти отдельным независимым шнуром, либо вы в будущем докупите морозильную камеру. Изначально вы сделаете под технику всего одну розетку, а в итоге понадобится две. Так что данный блок лучше делать двойным.

Подключение розеток на “мокрые” приборы через простой автомат.

Такие приборы как посудомойка, стиральная машинка (если она встроена в кухню), проточный водонагреватель и т.п. обязательно должны быть подключены через УЗО или дифф.автомат.

Никакие модульные автоматы или тем более “пробки”, никогда не спасут вас от утечек тока.

Даже если у вас нет заземляющего проводника, УЗО и в этом случае все равно поможет и защитит.

Самая распространенная ошибка – это монтаж обычных розеток (типа Шуко) для посудомойки под раковиной или возле смесителя.

Данное расположение запрещено правилами. Отступайте от смесителя 500мм (то же самое относится к газовым трубам на плиты или варочные) и только потом смело монтируйте электроустановочное изделие.

Если же вам электрики уже подвели туда проводку и переделать нет возможности, либо вам досталась квартира с таким ремонтом, то позаботьтесь о том, чтобы розетки под мойкой были влагозащищенного исполнения (как в ванной).

Также запрещено монтировать электроустановочные изделия в непосредственной близости от плит.

При монтаже нижней розеточной группы на расстоянии 10см от пола будьте предельно внимательны!

В зоне до 25см от пола, сантехники обычно монтируют трубы для раковины, стиралки, посудомоечной машинки.

Не зная точного прохождения трасс, не спешите штробить стены, иначе для вас и ваших соседей это может обернуться потопом и незапланированным ремонтом.

Подводя итог, хочется сказать, что электропроводка на кухне должна быть сделана профессионалами своего дела. Используя советы в данной статье, вы сможете легко проконтролировать весь процесс и вносить свои грамотные замечания при монтажных работах.

Виды электрических розеток — какие выбрать

В магазинах вы найдете несколько типов розеток, поэтому стоит знать, чем они отличаются и какую выбрать. Вот список самых важных контактов, которые вам пригодятся дома:

1. Розетки с заземлением (штырьковые) — используются для подключения устройств большей мощности, например, холодильника, стиральной машины, телевизора, компьютера и электроинструментов. Однако вилки, требующие штыря, имеют все больше и больше устройств, например, электрические чайники, утюги или кофеварки, поэтому в настоящее время большинство розеток в доме должны быть заземлены;
2. Розетки без заземления — в настоящее время они больше не рекомендуются, хотя бы потому, что у большинства устройств вилки адаптированы к контактам; однако стоит иметь дома несколько обычных розеток, которые пригодятся для подключения простых устройств с низким энергопотреблением, например зарядных устройств;
3. Герметичные розетки (в том числе с брызгозащищенной заслонкой) — это специальные контакты для ванных комнат, гаражей и подвалов, защищенные от воды и влаги;
4. Внешние розетки — они устойчивы к воде, солнечным лучам, морозу и пыли, поэтому идеально подходят, например, для террасы;
5. Розетки с контактной шторкой — рекомендуются для детских комнат, так как младенцы не могут вставлять в отверстия какие-либо предметы, которые могут вызвать поражение электрическим током или короткое замыкание.

Помимо стандартных штепсельных розеток в домах применяются и другие типы и виды розеток, в том числе вышеупомянутые разъемы USB, телевизионные, телефонные и оптоволоконные розетки.

Виды и типы электрических розеток для домашнего использования

Какой кабель выбрать для кухни

Далее нужно рассчитать сечение общего питающего провода эл.щитка и отходящей проводки до каждого токоприемника. Здесь придерживайтесь правил:

при нагрузке приборов до 3,5кВт – медный кабель ВВГнг-Ls 3*2,5мм2

при нагрузке приборов до 5,5кВт – медный кабель ВВГнг-Ls 3*4мм2

при общей нагрузке всех приборов до 10кВт – медный кабель ВВГнг-Ls 3*6мм2

при общей нагрузке всех приборов до 15кВт – медный кабель ВВГнг-Ls 3*10мм2

Почему должна быть именно марка ВВГнГ-Ls, подробно говорится в статье ниже:

Даже если у вас дом со старой системой заземления (без третьего защитного проводника), все равно делайте проводку 3-х жильным кабелем. Это избавит вас в будущем от дополнительных затрат по реконструкции и замене проводов.

В крайнем случае, третий провод будет резервным для ноля или фазы, при возможном обрыве или другом повреждении.

Розетки на кухне: расположение и этапы самостоятельного монтажа

Общий алгоритм проведения работ по установке розеток выглядит следующим образом:

1. Согласно подготовленной схеме, места для розеток отмеряются и отмечаются, соотнося отметки с кабелями напряжения, которые были выведены.
2. В местах, которые были отмечены, нужно сделать отверстия, воспользовавшись для этого перфоратором с круглой насадкой.
3. Используя крепления, необходимо надежно зафиксировать подрозетник в стене.
4. Силовые линии подводятся к розетке и фиксируются с учетом всех технических правил. Затем сверху устанавливаются накладки.
5. Проверяется работоспособность розетки.

Это общее описание технологии установки обычных розеток, и в случае монтажа выдвижных, процесс несколько усложняется, так что о них мы и поговорим далее.

Для того чтобы розетки выглядели эстетично на кухонном фартуке из плитки, стоит рассчитать место их расположения заранее, добавив в схему разметку укладки фартука
