Турбированный газовый котел: принцип работы, достоинства и недостатки

Варианты конструктивного исполнения

Как отмечалось выше, газовые котлы двухконтурные турбированные могут быть настенными и напольными. Давайте более подробно рассмотрим их особенности.

Напольные газовые котлы отличаются высокой мощностью, причем потребление газа остается практически таким же, как и у менее мощных настенных. Большинство конструкций напольных газовых двухконтурных котлов оснащаются чугунным теплообменником, который обладает продолжительным сроком службы, так как устойчив к воздействию высоких температур и коррозионному разрушению.

Высокая теплоемкость чугуна позволяет поддерживать требуемую температуру воздуха в помещении практически без колебаний.

Также напольные котлы обладают большим объемом накопителя воды, поэтому предоставляют более комфортное использование горячей воды в системе горячего водоснабжения при реализации проточной системы подачи.

К недостаткам можно отнести достаточно большой вес и высокую стоимость.

В конструкцию настенного отопительного турбированного котла входят следующие элементы:

Турбированная горелка;
Циркуляционный насос и расширительный бачок;
Измерительная автоматика.

Основное отличие от напольного варианта – способ монтажа. Навесные двухконтурные газовые котлы при помощи анкерных болтов закрепляются на стене.

К преимуществам настенного газового котла можно отнести:

Компактные размеры и небольшой вес;
Стоимость примерно в 2 раза ниже, чем у напольного варианта;
Простота эксплуатации и недорогое сервисное обслуживание;

Однако недостатком настенного котла, в сравнении с напольным, является использование стального или медного теплообменника, который быстро прогорает и нуждается в замене.

Технические и конструктивные особенности турбомоделей

Основная конструкционная особенность турбокотлов — активный приток кислорода в систему, благодаря встроенному вентилятору, создающему принудительную тягу через двухканальный дымоход. Особое строение дымохода – труба в трубе. Внешняя — более объемная труба, служит для доступа воздуха в систему, а по внутренней – узкой — отводятся дым и продукты горения.

Турбокотел может быть и одноконтурный.

Такие варианты котлов подходят для небольших помещений, где встроенная в котел труба дымоотвода являются ощутимым преимуществом, и если нет возможности сделать полноценную дымоходную систему в доме.

Принцип строения дымоходной трубы турбированного котла показан на схеме.

Тип дымоходов в турбированных котлах:

Вертикальный.
Горизонтальный.
Вертикальный двухканальный.
Подключающийся к существующему дымоходу.

Турбокотлы делятся по типу подключения:

Одноконтурный.
Двухконтурный.

Одноконтурный котел предназначен только для обогрева теплоносителя в системе отопления. Приобретается одноконтурный вариант в том случае, когда горячее водоснабжение происходит за счет уже установленного бойлера или т.п.

Двухконтурные котлы с помощью внешнего контура проводят теплоноситель в систему отопления дома, а с помощью внутреннего обеспечивают горячую воду для бытовых целей.

Любая модель газового котла с двухконтурным типом подключения имеет вторичный теплообменник. Этот элемент предназначен для обеспечения горячей водой, которая через внутренний контур, через отводы, возвращается в систему и в отопительный контур.

Обязательное наличие вентилятора в турбомоделях требуется для обеспечения тяги и стабильного отвода продуктов сгорания газа.

Газовые котлы отопления в зависимости от габаритов и особенностей конструкции бывают напольными или навесными (настенными). Напольные модели более мощные, но настенные используются для экономии пространства в небольших помещениях.

Особенности выбора

Производительность котлоагрегата, функционирующего на твёрдом топливе, в значительной мере обусловливается профессионально выбранным нагнетателем.

Для того чтобы правильно выбрать вентилятор нужно обратить внимание на такие параметры:

Сопоставимость с отопительным котлом.
Производительность дутьевого устройства и рабочее напряжение.
Тип и принцип функционирования.
Металл корпуса и рабочей крыльчатки.

В случае неправильного выбора оборудования, когда вентилятор для твердотопливного котла не сможет подавать в топку необходимый объем воздуха, начнется процесс неполного сгорания топлива, КПД котла упадет, а температурный режим достигнут не будет.

Рекомендованные варианты установки вентиляторов WPA для котлов ЗОТ или Карбон, для отопительных агрегатов, работающих на антраците:

WPA 120, объем поступающего воздуха — 285 м3, мощность — 32, кВт.
WPA 140, объем поступающего воздуха — 395 м3, мощность — 44, кВт.
WPA 142, объем поступающего воздуха — 505 м3, мощность — 56, кВт.
WPA 160, объем поступающего воздуха — 600 м3, мощность — 67, кВт.

Какими бывают теплообменники газовых котлов

Теплообменник в газовом котле отвечает за получение тепла для того, чтобы в дальнейшем передать его воде. Если речь идет о двухконтурном котле и его принципе работы, то имеет место наличие первичного и вторичного теплообменника. Первый размещается над горелкой и представлен трубочкой с рёбрами, изогнутой змейкой. Нагретая до нужной температуры вода в теплообменнике продвигается в трёхходовой клапан, после чего поступает в отопительную систему. Вторичный теплообменник представлен целой системой изогнутых волнами пластин, все они совмещены в едином блоке, на котором также располагаются 4 отверстия. Через 2 из них осуществляется проток воды, ещё 2 ответственны за перемещение теплоносителя, который подается в отопительный контур.

Систему двух теплообменников называют сдвоенной. На рынке представлены отопительные приборы, в которых применяется битермический теплообменник. Для него характерна усложненная конфигурация. Для его изготовления применяется медь, сам элемент представлен расположенными друг в друге трубками: по внешней перемещается теплоноситель, внутренняя служит для движения воды, с помощью которой обеспечивается поставка горячей воды.

Оснащенные подобными теплообменниками газовые котлы отличаются сложностью эксплуатации, последняя заключается в затруднительном очищении от накипи. Однако подобные приборы отопления пользуются спросом, так как отличаются небольшими габаритами и очень быстро нагревают воду.

Особенности монтажа

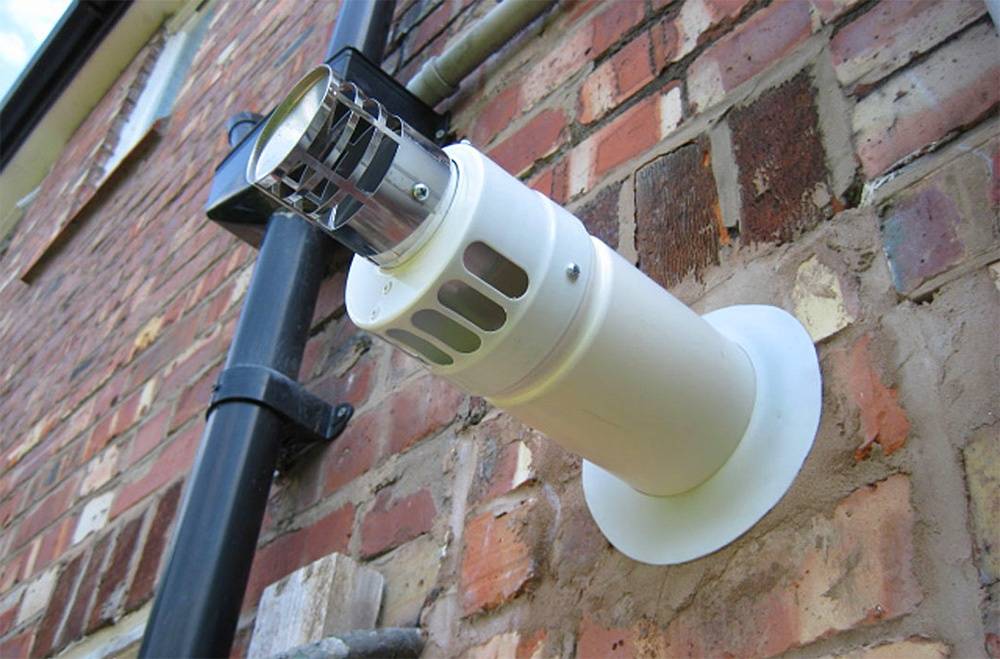

Наличие коаксиального дымохода определяет некоторые различия в монтаже турбированных газовых котлов и атмосферных. Кроме того, на технологию монтажа оказывает влияние и тип исполнения агрегата – напольный или настенный.

После установки котла на полу или монтажа на стене выполняется подключение его к магистрали отопительного контура и к газовому трубопроводу. Следующий шаг – включение в сеть электроснабжения. При этом необходимо обязательное выполнение двух условий – использование стабилизатора напряжения и заземление корпуса агрегата.

Далее можно приступать к монтажу коаксиального дымохода. Все элементы конструкции должны быть заводского изготовления и соединяться между собой без малейшего зазора, при этом не допускается состыковывать трубы внутри стен или потолков.

Как правило, производители газовых котлов рекомендуют выполнять монтажные работы только силами квалифицированных специалистов. К таким устройствам относится, к примеру, газовый котел «Вайлант турбо ТЕК про», инструкция на который предупреждает, что устанавливать агрегат должен специалист, сертифицированный фирмой-производителем, а иначе утрачивает свою силу гарантия фирмы Vaillant.

При отсутствии возможности для горизонтальной прокладки дымовой трубы, ее устанавливают вертикально и выводят наружу через крышу. В этом случае также следует позаботиться об удалении конденсата в процессе эксплуатации котла.

Специфика работы котлов с двумя контурами

Те, кто думает, что оба контура в такой системе нагреваются сразу в одно и то же время, ошибаются, на самом деле всё работает совершенно иначе. В нормальном режиме эксплуатации такое оборудование на постоянной основе функционирует только для того, чтобы нагреть циркулирующий в системе теплоноситель. Как часто он будет включаться и насколько интенсивным кажется в процессе действия пламя, зависит от датчика температуры, который контролирует эти процессы. Вместе с горелкой запускается насос, но только в том случае, когда циркуляция теплоносителя естественным путем не оказывает какого-либо воздействия на работу отопительной системы. После того как температура последнего достигает нужного уровня, с датчика отправляется сигнал о том, что активность горелки должна быть уменьшена. После котел работает только в пассивном режиме вплоть до того момента, пока температурный показатель не достигнет запрограммированного уровня. Далее датчик отправляет сигнал на автоматику, которая, в свою очередь, запускает клапан, отвечающий за подачу горючего.

https://youtube.com/watch?v=R0XMnpwPZAo

Достаточно предварительно ознакомиться с определёнными тонкостями функционирования газовых котлов, оснащенных двумя контурами, для того, чтобы понять, какие преимущества можно получить от их эксплуатации. Более того, приобретение таких отопительных систем позволяет не приобретать дополнительного оснащения, которое может потребоваться в любом другом случае для того, чтобы обеспечить дом горячей водой. Даже если один контур выйдет из строя, то второй может эксплуатироваться дальше, заменить один контур всё равно обойдется гораздо дешевле, нежели отремонтировать целую нагревательную установку.

Двухконтурный котёл вполне может эксплуатироваться летом, когда надобность в отоплении отпадает и требуется только обеспечить нагрев воды, предназначенной для бытовых нужд. Подобным образом можно действительно сэкономить, так как покупка одновременно двух агрегатов, каждый их которых функционирует автономно, обойдется гораздо дороже.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Возможные неисправности турбированных агрегатов

Большинство поломок двухконтурных газовых котлов вызваны ошибками монтажа или неправильной эксплуатацией. Многие жалуются на затухание газового агрегата. Чаще всего это вызвано следующими причинами:

Плохая тяга – возникает из-за несоблюдения правил установки дымохода: превышение допустимых вертикальных и горизонтальных участков или отсутствие уклона.
Нестабильность напряжения в электросети вызывает сбои в работе чувствительной автоматики, которая подает сигнал о прекращении горения.
Поломка датчика тяги или горения приводит к выключению устройства.

Для правильной работы турбированного агрегата хорошая тяга очень важна, так как ее недостаток может привести не только к затуханию горелки, а и к возникновению обратной тяги. Это приведет к попаданию угарного газа в помещение, что очень опасно. Улучшить тягу можно следующими способами:

установить дефлектор, который увеличивает тягу в 1,5 раза;
оголовок дымохода оснастить ветрозащитой.

Если ситуация не поменялась к лучшему, то коаксиальную трубу нужно снять и переделать в соответствии с техническими требованиями.

Турбированные двухконтурные газовые котлы отопления зависят от электроснабжения, поэтому в регионах, где часто случаются отключения электричества, их лучше не использовать. Для продления срока службы энергозависимого агрегата следует приобрести и установить стабилизатор напряжения.

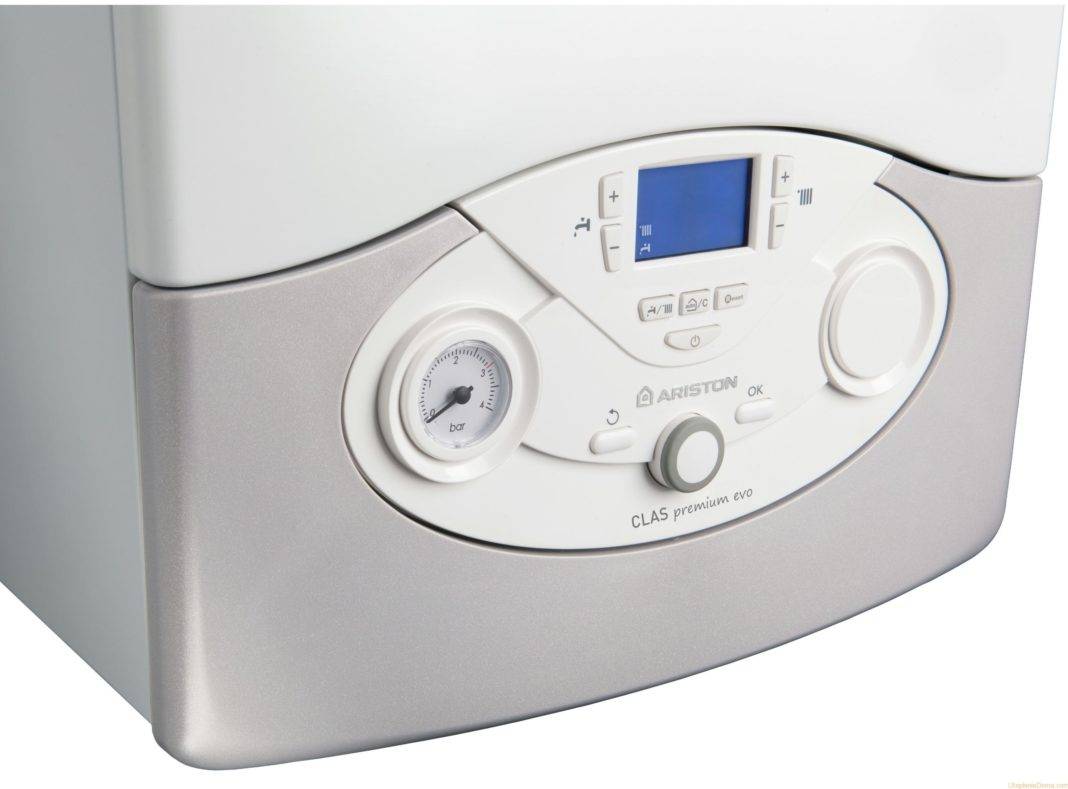

Турбированные газовые котлы Аристон

Газовый котел аристон турбированный

Ещё один обозначенный итальянский гранд в сфере выпуска бытовой техники и котлов в частности – знаменитая фирма «Аристон». Её настенная турбированная модификация с двумя контурами характеризуется:

компактными габаритами,
лёгкостью работы и сервиса.

Чтобы установить в своём жилище «аристоновский» котёл, не требуется определять для него отдельную комнату.

Турбированные газовые котлы данного производителя отличаются высоким КПД, технологическими новаторскими реализациями, эффективной комфортной работой. Один из самых востребованных представителей «Аристон» – это «Egis 24 CF NG». Он наиболее ярко отражает потенциал этого итальянского производителя.

Особенности указанной модели:

В меню поддерживается русский язык. При надобности легко выставляется нужная температура, чтобы нагреть тепловой носитель и ГВС.
Мощная устойчивость к резким электрическим скачкам.
Стабильная работа, даже если существенно упадёт давление воды и газа в коммуникациях.
Лёгкий удобный монтаж, сервис и работа.
Высокие показатели экономии в работе.

Есть у неё и недочёт: нет одновременного подогрева теплового носителя и воды. Недочёт устраняется внедрением бойлера.

В конструкцию данного котла предусмотрено включение специальных датчиков. Они вычисляют внутреннюю и внешнюю температуру воздуха.

Всё функциональные параметры отражаются на интегрированном дисплее. Это очень удобно для контроля всех рабочих процессов. Также их можно корректировать, если возникнет такая необходимость.

Если вам интересна продукция именно этих производителей, обращайтесь их торговым представителям в вашем городе.

https://youtube.com/watch?v=4OWxJ6XG_H4

Рейтинг лучших моделей

Наивысшую оценку, благодаря оптимальному сочетанию стоимости и качества, получили 7 турбированных котлов отечественного и зарубежного изготовления.

БалтГаз Турбо Е 14

Характеристики:

мощность: 14 кВт;
КПД: 92,5%;
производительность по горячей воде: 11,5 л/мин. При dt=25°С;
расход топлива на максимальной мощности: 1,2 куб. м/ч;
функциональность: 2-контурный;
способ установки: настенный;
тип горелки: модулированная;
материал теплообменника: медь;
производитель: Россия.

Комплектация прибора – полная. Имеется циркуляционный насос, предусмотрены возможность программирования с периодом в 1 неделю, работа с пониженным расходом топлива, защита от замерзания, режим «теплый пол». Дополнительно можно заказать пульт ДУ.

Нева Люкс 8224-1 Турбо

Характеристики:

мощность: 24 кВт;
КПД: 92,5%;
расход топлива при работе с номинальной теплоотдачей: 2,62 куб. м/ч;
функциональность: 1-контурный;
горелка модулированная;
материал теплообменника: медь;
способ установки: настенный;
изготовитель: Россия.

Котел отличается длительным сроком службы благодаря жидкостному охлаждению камеры сгорания. Производитель периодически устраивает скайп-конференции под названием «День качества». Пользователь может в онлайн-режиме задать вопросы инженерам завода, выпустившего оборудование.

Baxi Eco-4S 24F

Характеристики:

мощность: 24 кВт;
функциональность: 2-контурный;
КПД: 92,9%;
расход энергоносителя в номинальном режиме: 2,54 куб. м/ч;
производительность по горячей воде: 13,7 л/мин.;
материал первичного теплообменника: медь;
изготовитель: Италия.

Vaillant TurboTEC Pro VUW 242/5-3

Характеристики:

мощность: 24 кВт;
функциональность: 2-контурный;
КПД: 91%;
расход газа при работе в номинальном режиме: 2,8 куб. м/ч;
производительность по горячей воде: 11,5 л/мин.;
материал первичного теплообменника: медь;
тип горелки: модулированная;
изготовитель: Германия.

Помимо хороших показателей и высокого качества отмечается привлекательный дизайн данной модели.

Viessmann Vitopend 100-W A1HB001

Характеристики:

мощность: 24 кВт;
функциональность: 1-контурный;
КПД: 91%;
расход газа при работе с номинальной теплоотдачей: 2,77 куб. м/ч;
производитель: Германия.

Как и во всех предыдущих моделях, предусмотрена функция программирования.

Buderus Logamax U072-24

Характеристики:

мощность: 24 кВт;
КПД: 92%;
расход газа при работе с номинальной теплоотдачей: 2,8 куб. м/ч;
материал первичного теплообменника: медь;
тип горелки: модулированная;
производитель: Германия.

Котел от хорошо зарекомендовавшего себя бренда, при этом стоит относительно дешево. Это объясняется российской сборкой. Немалую роль играет и приспособленность к отечественным условиям.

Navien GA 23KN

Характеристики:

мощность: 23 кВт;
способ установки: напольный;
функциональность: 2-контурный;
КПД: 91,5%;
расход газа при работе с номинальной теплоотдачей: 2,24 куб. м/ч;
производительность по горячей воде: 13 л/мин.;
тип горелки: модулированная;
материал первичного теплообменника: сталь;
изготовитель: Южная Корея.

Оборудование комплектуется пультом дистанционного управления и выносным комнатным термостатом. Недостаток – относительно высокий уровень шума.

На рынке также можно встретить напольный энергозависимый газовый котел 55 квт Navien GST-55KN.

Какие требования для установки

Перед монтажом любого газового оборудования заказывают проект лицензированной организации. Он необходим даже в случае замены старого атмосферного агрегата на новый турбированный. Предварительно в газовом хозяйстве получают разрешение и технические условия (ТУ) на подключение.

Размещают прибор по следующим правилам:

Применение в квартире многоэтажного дома допускается при наличии в стенах дымоходных каналов. Использовать в этом качестве вентиляционные запрещено.
Настенный отопитель подвешивают на высоте 80-180 см.
Минимальное расстояние от верхней плоскости корпуса до потолка – 80 см.
Запрещено располагать в жилых комнатах и в кухнях, совмещенных с гостиной.
В проемах стен между помещением с газовым отопителем и смежными обязательна установка дверей.
Минимальный объем кухни для котла с закрытой камерой сгорания мощностью до 30 кВт – 7,5 куб. м (СП 55-13330).
Более производительные отопители устанавливают в отдельном помещении, ограниченном конструкциями с огнестойкостью EI 60.
Максимальная длина горизонтального участка коаксиального дымохода – 3 м (в особых случаях допускается увеличение до 5 м), вертикального – 1 м.

Во многих регионах приняты дополнительные требования. Поэтому до покупки агрегата следует уточнить нюансы монтажа в газовом хозяйстве.

Достоинства турбокотлов с двумя контурами

Как уже было замечено, данное оборудование не нуждается в воздушных потоках из того помещения, где оно сосредоточено. При таких раскладах не выделяются вредные вещества. А значит, такой котёл не воздействует отрицательно на человеческое здоровье.
Превосходный КПД. Он обусловлен конструкционными спецификами такой турбированной модели. Из-за этого и топливо сгорает эффективнее.
Такие котлы довольно просто монтировать. Требования минимальны: их можно просто подключать к коаксиальной трубе.
Эксплуатация данных котлов совершенно безопасна. По этой причине для их устройства подходит любое помещение.

Ценовые показатели турбируемых устройств существенно превосходят цены атмосферных вариаций. Но из-за этого их популярность среди покупателей не убывает.

В обозначенных котлах устраивают закрытые камеры. Такая мера позволяет кардинально снизить расход газа и развить эффективность тепловой отдачи. В итоге и эксплуатация такого котла не требует больших трат.

Принцип действия турбированного двухконтурного котла

Устройство котла

Принципиальная схема действия двухконтурного отопительного котла достаточно проста. Первичный контур обеспечивает горячей водой-теплоносителем компоненты системы отопления: радиаторы, теплый пол, змеевики в ванной для сушки белья. Вторичный контур предназначен для подачи воды в систему горячего водоснабжения. Причем нагретая вода может использоваться двумя способами:

После нагревания она поступает в бойлер для хранения, из него попадает в смесители на кухне, в ванной комнате, душ и пр.
Вода проточным способом поступает из теплообменника газового отопительного котла прямо к потребителям.

Преимущество первого способа заключается в экономичности работы котла, так как для нагрева воды по второму способу требуется котел большей мощности. Однако в первом случае требуется приобретение дополнительной емкости для воды – бойлера.

Также газовые двухконтурные котлы для дома различаются по типу теплообменников:

В котле есть два теплообменника – первичный и вторичный. Первый используется для нагрева воды в системе отопления, второй – для системы горячего водоснабжения;
В котле один битермический теплообменник – состоит из двух труб. По первой протекает вода системы отопления, по второй (расположенной внутри первой) – вода системы горячего водоснабжения.

Как отмечалось выше, котел может быть с открытой камерой сгорания. В таком случае для его работоспособности требуется монтаж дымохода согласно всем предъявляемым требованиям. Также для поддержания процесса горения требуется постоянное поступление воздуха из помещения, поэтому устанавливаются такие котлы в просторные помещения.

В случае установки закрытой камеры сгорания котел называется турбированным. В таком случае он не нуждается в системе дымохода. Для отвода продуктов сгорания используется встроенный в котел вентилятор, аналогичный вентилятор обеспечивает поступления необходимого для горения воздуха.

Для данных целей используется коаксиальная двухконтурная труба, через внешний контур которой отводятся продукты сгорания, а через внутренний подводится воздух с улицы.

В результате использования турбированного варианта газового отопительного котла отпадает потребность дополнительного помещения котельной, так как отсутствует вероятность попадания дыма в жилое помещение. Также вся отопительная установка занимает меньше места, так как в ее конструкции нет дымохода.

К недостаткам напольных газовых котлов можно отнести достаточно большой вес и высокую стоимость

Теплоизолированность конструкции;
Герметичность;
Экономичное потребление газа, так как принудительная подача достаточного количества воздуха обеспечивает более полное сгорание газа;
Полностью автоматизированная работа нагнетающей воздух турбины;
Такие котлы оборудуются специальными датчиками поступления газа, поэтому количество потребляемого газа минимально;
Высокая производительность – до 12 литров горячей воды в минуту.
