Трубы и фитинги для водоснабжения: виды, материал изготовления, размеры и цены

Каких диаметров производятся полипропиленовые трубные материалы

При выборе комплектующих для устройства системы отопления и водоснабжения решающими факторами являются температура жидкости, скорость её подачи и давление. Необходимая площадь сечения водопровода определяется при этом расчётами, выполненными в соответствии со сферой применения и условиями эксплуатации оборудования.

Исходя из конфигурации сечения трубы (круглое кольцо), его геометрические параметры определяются наружным и внутренним диаметрами. Существующая на сегодняшний день классификация полипропиленовых труб четко определяет типовые размеры каждого вида трубных изделий, используемых для монтажа.

На сегодняшний день как отечественные, так и зарубежные фирмы-производители выпускают комплектующие для трубопроводов в стандартном исполнении. С учетом практического применения разработаны типовые инженерно-технические решения, позволяющие определять оптимальный проход в изделиях для домашнего отопления и других водяных коммуникаций. На основании данных таблицы можно сделать правильный выбор оснастки и комплектующих тепловой магистрали, не прибегая к гидравлическим расчетам.

Как правило, в маркировке присутствует одно из следующих значений наружного диаметра:

16, 20,25, 32 и 40 мм,

которые соответствуют внутренним диаметрам полипропиленовых труб марки PN25:

10,6; 13,2; 16,6; 21,2; 26,6 мм.

Для удобства пользования соответствие диаметров и толщины стенки полипропиленовых труб, применяемых в системах отопления и водоснабжения, сведены в таблицу:

Таблица с данными по диаметрам и толщине стенок полипропиленовых труб применяемых в быту серий

Резонный вопрос. Почему же на готовых изделиях наносятся параметры наружные, если так важен для функциональности размер внутреннего прохода трубопровода. Все дело в том, что наружный диаметр указывает на соответствующий вид подключения.

Потенциал использования полипропиленовых труб различных наружных диаметров при скорости движения теплоносителя в трубопроводе 0,7 м/сек:

труба диаметром 16 мм рассчитана для подсоединения одного-двух радиаторов обогрева;
величина в 20 мм соответствует подключению до 5 радиаторов суммарной мощностью до 7000 ватт);
для большего количества радиаторов (суммарной мощностью до 11 кВт) используются пропиленовые полимерные трубы наружного диаметра 25 мм;
полипропиленовый трубный материал с наружным размером 32 мм рассчитан на оборудование дома в целом или одного этажа системой отопления в 10-12 кВт суммарной мощности (максимум 19 кВт);
изделия диаметром 40 мм используются для прокладки магистральных трубопроводов в жилых объектах большой площади. Обычно это коттеджи и загородные дома, в которых количество обогревательных приборов доходит до 20 шт., а суммарная мощность всех точек подключения составляет приблизительно 30 киловатт.

Размеры пластиковых труб

Размеры пластиковых труб соответствуют стандартам ГОСТ. Например, для напорных полиэтиленовых изделий существует ГОСТ 18599 от 2001 года, поливинилхлорида ГОСТ 51613 от 2000 года. Производители выпускают гладкие, гофрированные, двухслойные гофры из полимеров в соответствии с собственными ТУ. Кроме того, при выборе толщины стенки, проходного сечения проектировщики ориентируются на результаты гидравлического расчета каждой системы. Для автономных систем водоотведения, водоснабжения, отопления, газификации существуют табличные нормы СНиП. Выбор технологии соединения магистралей всегда индивидуален.

Размеры водопроводных пластиковых труб

Автономный водопровод имеет протяженность от колодца/скважины до жилища, проходит под землей, используется постоянно либо периодически. Размеры пластиковых труб учитывают:

суточное водопотребление
характеристики насоса
глубину промерзания в регионе
уровень УГВ
тип почвы
рельеф

В данных системах чаще используются полиэтиленовые бухты либо куски 12 – 3 м, соединенные компрессионными муфтами, электромуфтами, сваренные встык. Реже используется полипропилен с аналогичными технологиями соединения. Наружный трубопровод изготавливается из труб 50 – 32 мм, внутренние стояки собирают из 32-х труб, горизонтальные магистрали в кухне, санузлах, ванных комнатах создаются из 25, 16 мм труб. Полимеры обладают высокими эксплуатационными характеристиками, не боятся абразивных частиц, механических повреждений, устойчивы к агрессивным средам. Гарантия производителей составляет 50 лет, фактический ресурс втрое превышает указанную цифру. В централизованных системах водообеспечения используются белые трубы ПВХ (с раструбами) 500 – 90 мм, черные ПНД Ø1600 – 16 мм.

Размеры труб канализации

В наружных самотечных системах водоотведения (бытовая, дренажная, ливневая канализация) чаще встречаются размеры пластиковых труб 150, 110 мм. Для вакуумных, напорных магистралей достаточно 50 миллиметровых изделий из ПВХ, ПП, ПНД. Кроме гладкостенных труб здесь широко используются гофрированные изделия (перфорированные щелями, круглыми отверстиями, цельные, двухслойные, однослойные). Для горизонтальных трубопроводов применяют 110 мм трубы, в шахтах сборных колодцев распространена полимерный гофр 600 – 1 500 мм, неэксплуатируемые колодцы целиком состоят из кусков гофра нужной длины Ø300 мм.

Внутренняя канализация традиционно имеет следующие размеры труб:

40 мм гофр – сифоны сантехники с гидрозатворами
50 мм – горизонтальные магистрали
10 мм – отвод от унитаза, стояки, фановая труба

В частных домах эти системы в большинстве случаев не рассчитывают, поскольку, внутреннее сечение данных изделий обеспечивает качественное водоотведение одно – трехэтажных коттеджей с количеством пользователей 3 – 10 человек.

Размеры пластиковых труб для отопления

В контурах обогрева из полимеров диаметр труб всегда будет меньше, чем у стальных аналогов. Это объясняется меньшей шероховатостью стенок, принимаемой проектировщиками в гидравлическом расчете. Размеры пластиковых труб для отопления обычно бывают 16 мм в диаметре с 3-х миллиметровой стенкой. Это позволяет экономить на всех этапах строительства:

дешевле трубы, фитинги
меньшее количество теплоносителя требует котла меньшей мощности, стоящего дешевле
контуры не засоряются, сокращаются ремонтные/эксплуатационные расходы

Таблица диаметров стальных водопроводных труб (сталь и полипропилен).

Видео инструкция – как выбрать трубу для отопления

В отличие от стальных систем отопления, приборы обогрева здесь используются всегда – от полиэтиленового, полипропиленового аналога змеевика, который часто ставят в металлических контурах вместо радиаторов, не будет толку. Это обусловлено разными характеристиками материалов.

Характеристики полипропиленовых труб

Основные преимущества полипропиленовых изделий:
Значительно меньший вес, чем у металлических труб, что намного облегчает их транспортировку и монтаж.
Неподверженность при эксплуатации коррозии, засорам, воздействию агрессивных сред.
Быстрая установка без использования сложной техники и необходимости в специализированных навыках.
Срок службы до 50 лет.
Многие типы полипропиленовых труб обладают звукоизоляционными свойствами.
Абсолютная экологическая безопасность.

Невзирая на массу достоинств, изделия из полипропилена имеют ряд недостатков:
Высокий коэффициент температурного расширения (у армированных – 2-3,5 мм на 1 м, у цельных – в 4-5 раз больше).
Необходимость предварительной обработки труб и фитингов с внешним армированием с применением специального оборудования.
Наличие на рынке некачественных материалов с дефектами внешнего слоя.
Отличие полипропиленовых труб от аналогичных изделий состоит в их высокой текучести, из-за чего они могут деформироваться со временем даже от собственного веса. В связи с этим их монтируют с креплением через 50-60 см.
Так как трубы из полипропилена достаточно жесткие на изгиб, при сборке систем из них необходимо большое количество поворотных фитингов.

Какое давление держат

Обозначается в маркировке трубы отопления после букв PN. Если в маркировке указано PN20, это означает, что изделие из полипропилена рассчитано на уровень атмосферного давления в 20 атмосфер, а, соответственно, PN25 – на 25 атмосфер. Данные образцы выдерживают максимальное давление и долгий рабочий режим, но даже при пиковом давлении они не будут разрушаться.

Конечно, для предельных нагрузок лучше использовать полипропиленовые изделия с маркировкой PN25, поскольку при повышении температуры прочность теплоносителя трубы отопления значительно падает.

Так, при температуре 90 градусов давление для образца с маркировкой PN20 будет составлять уже не 20 атмосфер, а приблизительно 6,5 кгс/см². Но в системе отопления данная категория труб остается способной выполнять возложенные на нее функции.

Какие диаметры бывают

При составлении схемы трубопровода из полипропилена лучше ориентироваться диаметр. Для устройства системы отопления следует учитывать результаты гидродинамических расчетов.

Основная цель при проведении расчетов – это выбор трубы с минимальным размером в диаметре с учетом давления рабочей среды и общего проекта системы отопления.

Например:

Изделия из полипропилена диаметром от 20 до 32 миллиметров актуальны в частном строительстве благодаря высокой пропускной способности и возможности придать любую форму изгибу.

Для подачи горячей воды рекомендуется использовать пластиковые трубы диаметром 20 мм, а для устройства стояков – 25 мм. В устройстве системы центрального отопления лучше применять образцы из полипропилена размером в диаметре 25 мм, для автономного отопления этот показатель может колебаться.

Для устройства теплого пола рекомендуется использовать полимерные трубы диаметром не более 16 мм.

Внутренний диаметр полипропиленовых труб (таблица)

Перед тем, как проектировать трубопровод, необходимо знать, какой диаметр полипропиленовых труб будет использован. Существует сложный гидравлический расчет. Его цель – подобрать такой размер для каждого участка, чтобы сэкономить при покупке.

При расчете учитывается рабочее давление и структура системы. Большое сечение, конечно, не навредит, но обойдется очень дорого. Если сечение будет слишком маленькое, снизится напор.

Какие диаметры полипропиленовых труб бывают? От 16 до 1200 мм! Однако для бытовых систем водоснабжения и отопления используются изделия диаметром от 16 до 32 мм, для внутренней канализации – от 40, 50 мм до 110 мм.

Максимальный диаметр полипропиленовых труб актуален при монтаже наружных канализационных трубопроводов для очень больших домов или целых микрорайонов.

При проектировании внутренней системы холодного водоснабжения выбор размера зависит от протяженности трубопровода и количества точек водоснабжения. Подводящая труба чаще всего имеет размер 32 мм, для разводки в помещениях наружный диаметр 16 – 20 мм.

Не менее важен и такой показатель, как толщина стенки. От нее зависят внутренние диаметры полипропиленовых труб. Таблица поможет понять разнообразие размеров:

Потребительские качества изделий различных сплавов

Все стальные трубы выпускаются согласно ГОСТу, а при выборе необходимо учитывать следующие факторы:

Способность сопротивляться разрушению и деформации в разных условиях определяет пределы прочности, текучести, усталости и пр. Для повышения индекса прочности изделия поддают термической и механической обработке, вводят легирующие добавки в сплавы, облучают радиацией, применяют армирующие и композиционные материалы.
Сопротивление изгибу под действием внешних факторов и температурных режимов.
Растяжение или сжатие в результате воздействия на оси центров тяжести поперечных сечений, прикладываемых к концам или распределенным по всей длине.
Сопротивление вдавливанию или царапанию.
Способность восстанавливать форму и объем после воздействия высоких температур без потери первоначальных свойств.
Ударная вязкость, которая выражается в поглощении механической энергии при деформации.
Теплоемкость и теплопроводность особенно важна при проектировке систем горячего водоснабжения и отопительных конструкций, в т. ч. полотенцесушителей и теплого пола.
Жаропрочность определяется способностью материала противостоять механическим нагрузкам при нагревании до высоких температур.
Стойкость к коррозии в разных условиях (внешний водопровод, подземные конструкции и т. д.).
Эрозионная стойкость влияет на способность верхних слоев стальных труб сохранять эксплуатационные характеристики в результате воздействия жидкостей с разным химическим составом.

Что такое фитинги

Конструкция пресс-фитинга

Фитинги – это вид соединительной арматуры, предназначенный для организации систем отопления, водоснабжения и канализации в помещениях жилого и общественного назначения. С помощью этих деталей с трубами можно выполнять следующие операции:

поворот магистрали;
разветвление;
переход с одного диаметра на другой;
блокировку линии.

Фитинги для трубопроводов выполняются из разных конструкционных материалов и обеспечивают надёжное и герметичное соединение элементов водопровода и других технических систем. Трубные фитинги позволяют демонтировать часть водопроводной или канализационной магистрали, провести необходимые сантехнические работы и собрать всю систему заново, используя резьбовые соединения.

Как выполнить гидравлический расчет водопровода

Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени

С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.

Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.

Что включает в себя понятие гидравлического расчета? Здесь подразумевается:

выбор материалов для труб;
определение длины трубопровода;
расчет числа точек водопотребления и количества сантехнического оборудования;
определение пропускной способности труб.

Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:

Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.

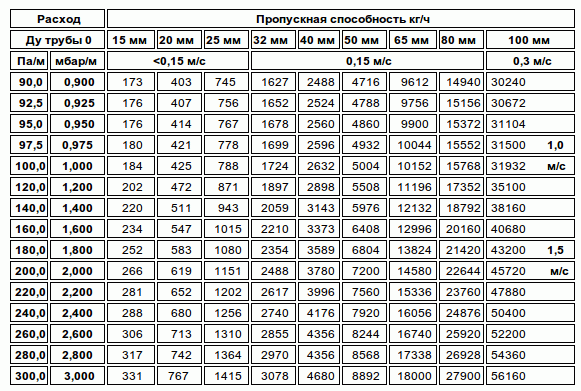

Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.

Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.

Достоинства и недостатки металлополимеров

К достоинствам относят:

легкий вес;
несложная сборка;
отсутствие накипи и ржавчины;
невысокая теплопроводность и электропроводность;
шумопоглощение при прокачке воды;
аккуратный внешний вид;
срок эксплуатации до 50 лет.

Недостатки:

высокая цена;
разрушение при ультрафиолетовом воздействии;
горючесть;
медленное разрушение пластика при неоднократном нарушении условий эксплуатации.

Отдельные недостатки не уменьшают положительных характеристик металлопластика, не ограничивают его использование в сантехнических трубопроводах домов и квартир. Комбинированная структура металлополимеров допускает их установку в инженерных схемах и коммуникациях при строительстве жилья и промышленных объектов. Долговечность, удобство монтажа и эксплуатации расширяет сферу применения изделий.

Водоснабжение из медных труб

Для устройства системы водоснабжения одним из самых лучших вариантов будут трубы из меди, которые очень активно используется во многих странах Запада.

Преимущества медных труб:

медь, как и сталь, очень легко переносит нагрузки, связанные с температурным режимом и давлением;
медь обладает некоторыми бактерицидными свойствами;
трубы из меди гораздо устойчивее к «бичу стальных труб» – коррозии;
медные сплавы отличаются хорошей пластичностью, что благоприятно сказывается на монтаже.

Недостатки медных труб:

в соединениях меди присутствуют токсичные вещества (сульфат меди);
медь может разрушаться под воздействием блуждающего тока;
хлорка, которая есть в воде, вступает в соединение с медью, тем самым крайне неблагоприятно воздействуя на нее.

Стоит помнить, что как правило, трубы из медных сплавов используют для подачи дистиллированной воды.

Медные трубы для водоснабжения

Характеристика труб из различных материалов

Все виды водопроводных труб одинаков классифицируются по нескольким характеристикам, в том числе по диаметру:

малые (диаметр 5-102 мм);
средние (сечением 102-426 мм);
большие (диаметр выше 426 мм).

Диаметр напрямую влияет на пропускную способность трубы. На это же влияют свойства её внутренних стенок и численность изгибов в сети.

Различаются трубы по следующим параметрам:

материал изготовления (сталь, медь, нержавейка и полипропилен);
вид поперечного сечения (круглые, прямоугольные и квадратные);
размеры;
способ соединения;
класс изоляции.

Стальные трубы

Трубы для водопровода из стали обладают повышенной прочностью, при этом быстро ржавеют и теряют свои высокие качества. Поэтому у них небольшой срок эксплуатации – около 20 лет. Металлические выдерживают большое рабочее давление и не боятся высоких температур, поэтому их используют в паровом отоплении при температуре теплоносителя до 100С. Кроме того, внутренний диаметр изделий со временем уменьшается из-за отложения на стенках различных примесей, продуктов коррозии и т.д. Это уменьшает их пропускную способность и понижает качество жидкости. Также нужно отметить большой вес металлических труб, поэтому их труднее монтировать и транспортировать.

Стальные трубы бывают двух типов:

бесшовные;
сварные (прямошовные и спиралешовные).

При монтаже их соединяют с помощью резьбы, газовой и электрической сварки. Для разводки в водопроводе используют сгоны, тройники и муфты.

Медные трубы

Трубы для водоснабжения из меди отличаются высокой коррозийной стойкостью, большим коэффициентом теплопроводности (при температуре 20–100 С – 394 Вт/(м*К) больше только у серебра), низкой шероховатостью внутренних стенок. Поэтому у них хорошая пропускная способность, что позволяет использовать секции небольшого диаметра в водоснабжении. Благодаря хорошей теплопроводности помещение прогревается быстро и равномерно. Медные изделия отличаются большим сроком службы – больше 50 лет. Нужно отметить и дезинфицирующие возможности меди, поэтому подаваемая по медным изделиям вода не содержит опасных микроорганизмов. Устанавливается трубопровод из меди легко и быстро, но его недостаток – это большая цена.

Пластиковые трубы

Если у вас небольшие финансовые возможности, и вы затрудняетесь, какие трубы выбрать, то более подходящим вариантом будет полипропиленовый трубопровод. Пластик стоит меньше, при этом по некоторым характеристикам он лучше: рабочая температура изделий +95С и давление до 20 атмосфер. Стоит добавить тот факт, что они долговечные – срок службы более 50 лет.

Недостаток пластиковых изделий – они не пластичны, поэтому устанавливать водопровода под углом можно только с помощью фитингов. Стыкуют данные трубы для водоснабжения с помощью паяльного оборудования. Перед покупкой требуется досконально разобраться с тем, какие пластиковые трубы подходят для вашего водопровода.

Металлопластиковые трубы

Какие изделия сегодня наиболее популярны? Металлопластиковые изделия пользуются большим спросом. Это связано с их приемлемой стоимости и хорошими эксплуатационными свойствами. В частности, популярны они у домовладельцев, желающих выполнить монтаж самостоятельно. Срок службы – 25-30 лет. Устанавливаются – просто и быстро, для этого не нужно дорогое оборудование. Однако через несколько сезонов соединения могут закапать из-за деформации внешнего пластикового слоя и внутреннего металлического — от больших перепадов температур.

Пластиковые трубы для водопровода

Современная альтернатива металлическим изделиям – это пластиковые трубы, которые имеют массу достоинств и преимуществ по сравнению с более традиционными стальными аналогами. В частности, полимерные изделия имеют небольшой вес, упрощающий транспортировку и монтаж, отличаются хорошими эксплуатационными характеристиками и невысокой стоимостью.

Есть два основных вида пластиковых труб, используемых при обустройстве водопровода:

Полиэтиленовые;
Полипропиленовые.

Стоит рассмотреть оба вида детальнее.

Полиэтиленовые трубы

Одним из материалов, используемых для изготовления пластиковых труб, является сшитый полиэтилен, который за счет особой технологии производства имеет повышенные прочностные характеристики без потерь гибкости и эластичности. Также существуют трубы низкого давления ПНД, но они не очень подходят для использования в условиях квартиры.

Трубы из сшитого полиэтилена являются отличным материалом для обустройства холодного и горячего водоснабжения в квартире. Данный материал может работать при температуре транспортируемой среды до +95 градусов, чего вполне достаточно для водопровода.

Немаловажным качеством труб из полиэтилена является их пластичность. Водопровод, собранный из таких труб, даже при промерзании не разрушается, что является особенно важным для частных домов. В квартирах же более актуальна гибкость, которая позволяет придавать трубопроводу необходимую форму.

Поливинилхлоридные трубы

Недорогой и практичный вариант. Подходит для подачи холодной или горячей воды. Для соединения отдельных элементов используются фитинги или специальное клеящее вещество. Но следует отметить химическую активность поливинилхлорида, вследствие чего в воду могут выделяться элементы, вредные для человеческого организма.

Полипропиленовые трубы

Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.

Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.

Подбор фитингов по диаметру

При выборе соединительных элементов, сначала создается схема инженерной системы. Она позволит выяснить вид фитингов для полипропиленовых труб. Размер каждой детали подбирается с учетом диаметров соединяемых труб на конкретном участке.

При выборе фитингов нужно обращать внимание на маркировку. Она позволяет узнать наружный диаметр с учетом толстых стенок элементов, влияющих на проходимость

У ПП деталей она меньше, чем у изделий из металлопластика.

Системы из полимерных материалов имеют более гладкую внутреннюю поверхность по сравнению с сетями из стали. Благодаря этой особенности в ПП трубопроводах не скапливаются отложения.

Поэтому коммуникации из пластика способны переместить больше жидкости. Например, чем стальные системы идентичного диаметра за такое же время.

Внутриквартирный водопровод обычно монтируется из ПП труб диаметром 20 мм. В коттеджах системы могут иметь больший размер сечения, зависящий от количества водоразборных точек. Поэтому чаще всего при устройстве водопровода используют фитинги диаметром 20-40 мм.

1 Основные требования к трубам холодного и горячего водоснабжения

Существуют определенные требования и условия, которые ставятся на трубы для горячего водоснабжения или отопления в доме

Очень важно следовать им, так как эти требования являются полностью оправданными

Почти все они описаны в специальных нормативных документах. Чаще всего используют СНиП и ГОСТ. В ГОСТах описываются основные параметры труб для отопления и холодного питьевого водоснабжения, их характеристики и свойства. СНиП же используется как основной документ, в котором содержатся все необходимые строительные нормы. Прокладка и монтаж труб отопления и внутреннего холодного питьевого водоснабжения без помощи СНиПов не рекомендуется.

Причем не имеет значения, выполняете вы прокладку трубопроводов холодного водоснабжения на даче или занимаетесь сборкой труб в квартире. В любом случае необходимо использовать СНиП, в качестве основного справочника.

К основным характеристикам трубопроводов тоже предъявляются определенные требования, однако это скорее касается промышленных систем снабжения или магистральных веток. Здесь уже необходимо смотреть СНиП на прокладку и соединение труб промышленного образца.

Металлические трубы для водопровода не рекомендуется использовать из-за их быстрой коррозии

Если говорить конкретных требованиях, то они достаточно просты. В первую очередь труба должна быть прочной и выдерживать расчетные нагрузки.

Если рассматриваются металлические изделия, то они должны по минимуму реагировать на коррозию и быть долговечным. Если же в центре внимания находятся полимерные водопроводные трубы, то основные требования к ним также заключаются в повышенной прочности и долговечности.

Совершенно недопустимо, чтобы гибкие водопроводные трубы трескались или получали микротрещины, когда эксплуатация их проходит в условиях пониженных или повышенных температур. Особенно важен этот параметр для тех, кто собирает заниматься обустройством внутреннего водопровода на даче.

Есть еще такая вещь, как рабочее давление. У каждого внутреннего трубопровода оно находится на разном уровне. В бытовых системах этот показатель равняется 10 барам. В более сложных конструкциях давление может равняться 20-30 барам или даже больше. Главное, чтобы металлические или полимерные изделия выдерживали номинальное давление в системе водоснабжения дома и их эксплуатация длилась в таких условиях в течение десятков лет.

Как определить необходимый размер трубы

Для обеспечения достаточного напора воды нужно знать пропускную способность трубопровода. Исходя из этого параметра решают, какие трубы лучше использовать для водоснабжения в квартирах.

При выборе нужно обязательно учитывать диаметр. Если он составляет 32 мм, то за минуту через такое отверстие пройдет 50 литров воды. Через отверстие диаметром 25 мм пройдет 30 литров.

Требуемый диаметр подбирают по таким показателям:

длина водопровода;
количество потребителей в сети;
температура воды;
количество мест, оказывающих сопротивление току воды — поворотов и стыков;
материал труб.

Чем длиннее водопровод и чем больше количество потребителей воды на нем, тем большего диаметра следует приобретать трубы. Увеличенный диаметр стоит проектировать и в том случае, если в системе много поворотов и стыковок.

Принято считать, что скорость движения воды по централизованной системе составляет 2 м/с. По ней рассчитывается соотношение длины трубопровода и его диаметра.

Условно сеть разделяют по длине на три группы:

до 10 метров;
10 – 30 метров;
больше 30 метров.

В первом случае оптимальный размер поперечного сечения составляет 20 мм, во втором – 25 мм, и в третьем – 32 мм. Это типичный расчет, а реально поперечное сечение трубопровода можно определить по онлайн калькулятору, внеся в него планируемое потребление воды.

Из какого материала ваш водопровод?
Медь 13.89%

Сталь 5.56%

Нержавеющая сталь 2.78%

Металлопласт 19.44%

Полипропилен 36.11%

Полиэтилен 22.22%
Проголосовало: 36

Мне нравится2Не нравится

Классификация фитингов

Полипропиленовые трубы и соединительные элементы создаются из материалов с разным составом. Поэтому они отличаются тепловой устойчивостью. Это свойство материала влияет на классификацию и маркировку фитингов и труб.

Маркировка

ПП трубы и фитинги

Трубопроводные ПП детали изготавливаются из следующего сырья:

Гомопропилен — обозначается аббревиатурой ППГ, а изделия из него маркируются РРН или РР-1.
Рандом-сополимер или статический сополимер полипропилена — сокращенно ППР, при маркировке труб и фитингов используются обозначения: РР-3, PPRC, PPCR.
Блок-сополимер (ППВ) — для маркировки ПП трубопроводных элементов применяются аббревиатуры: РРВ, РР-С, РР-2.
Полифенилсульфид (ПФС) — трубные детали из него маркируются (PPS).

В состав материала ППГ входят модифицирующие добавки, увеличивающие ударную прочность ПП изделий. Кроме того, нуклеаторы, антипирены и вещества, уменьшающие статическую электризацию.

Из гомопропилена изготавливают трубы и фитинги для наружных сетей холодного водоснабжения, водоотводящих и вентиляционных систем. Из изделий не создаются отопительные контуры зданий, потому что они характеризуются низкой температурой плавления.

Трубные детали из ППГ чаще изготавливаются большого диаметра. Поэтому используются в водоотводящих и канализационных систем промышленного назначения.

Структура

Материал ППР отличается кристаллической структурой молекул. Изделия из рандома-сополимера выдерживают удары и температуру от -170°C до +1400°C.

Трубная продукция из этого сырья производится с диаметром 16-110 мм. Применяется при монтаже отопительных, канализационных и водопроводных систем в быту и на промышленных объектах.

Материал ППВ отличается структурой, состоящей из точно упорядочных микромолекул гомополимера, образующих блоки. Продукция из блок-сополимера характеризуется большой стойкостью перед ударами и высокими температурами.

Поэтому из нее изготавливают системы отопления в частных домах и квартирах. Контуры ГВС и ХВС.

Полифенилсульфид отличается молекулярной структурой и относится к полимерам высокого класса. В результате, они характеризуются отличной износостойкостью, устойчивостью перед нагревом и большими нагрузками.

Трубы и фитинги из ПФС создаются диаметром 20-1200 мм для водоснабжения, вентиляции и отопления. ПП изделия отличаются друг от друга также характеристикой MRS — минимальная длительность прочности.

Показатель учитывает толщину стенок и позволяет подобрать продукцию по наибольшему давлению в сети. Следовательно, обеспечит надежную эксплуатацию системы в течение 50 лет при перемещении воды с температурой 20°C.

Максимально допустимое давление обозначается буквами PN вместе с цифрами. Так, трубные элементы PN10 способны выдержать наибольшую нагрузку давлением в 10 бар, а PN16 — 16 бар.

Существующие материалы для создания водопроводных сетей

Перед тем, как рассчитать диаметр трубы для водопровода, необходимо выбрать для него материал. Это может быть:

металл (сталь, медь, чугун, их различные соединения);
полимерные материалы — пластик, полиэтилен, металлопластик, ПВХ;
комбинации металлических и пластиковых конструкций.

Какими бы характеристиками не отличались материалы, размеры будут тоже важны. В частности, диаметр пластиковых труб для водопровода (металлических и металлопластиковых тоже) разделяют на внешний и внутренний, от него и толщины стенок как раз и зависит проходимость трубопровода.

На уровень рабочего давления влияют также и определенные особенности материала. В частности, сталь характеризуется надежностью и прочность, но подвержена коррозии, а также отличается большим весом, в связи с чем монтаж системы затруднен. Также внутри стального трубопровода может скапливаться известковый налет — следовательно, диаметр будет уменьшаться, и проходимость системы падать.

Для пластика характерен небольшой вес, простой и легкий монтаж. Такие трубы не накапливают внутри налет и не ржавеют, они недороги и пластичны. Если трубы пластиковые, без металлического слоя, то они могут расширяться из-за нагрева, а вот в металлопластиковых изделиях этот недостаток исключен.

По каким параметрам выбирать трубы и фитинги для водоснабжения
