Какие на данный момент действуют правила для устройства и безопасной эксплуатации трубопроводов пара и горячей воды

Надземный (открытый) монтаж трубопроводов

В случае, если необходимо провести открытую прокладку коммуникации, транспортирующей горячую воду или пар, необходимо учитывать некоторые строительные нормы и правила. В отличие от скрытого монтажа, открытая установка коммуникации допускает совместное расположение трубопроводов любых категорий.

Такой вариант прокладки, как правило, ограничен планом застройки города и выполняется гораздо реже. Открытая проводка трубопроводных коммуникаций часто используется на территории промышленных предприятий различной направленности.

Такой способ имеет свои преимущества, например, его можно использовать в тех случаях, когда подземный вариант исключается из-за различных факторов. Условия, когда прокладка открытого трубопровода обязательна, таковы:

• высокий показатель застоя грунтовых вод;
• сейсмоактивные районы;
• область вечной мерзлоты.

Очень важным моментом, считается оснащение трубопроводной коммуникации открытого типа необходимой теплоизоляцией. Изоляция, которая расположена на открытой магистрали не испытывает давления почвы, а также не подвергается воздействию влаги и активных химических соединений, что влияет на её эксплуатационный срок и рабочие характеристики.

Помимо этого, стоимость надземной прокладки существенно ниже, чем подземной. В некоторых случаях экономия средств достигает 40%.

Наземные магистрали требуют утепления, для этого используют различные материалы и изоляцию

Текст документа

Постановление
Госгортехнадзора РФ от 11 июня 2003 г. N
90
“Об утверждении Правил устройства
и безопасной эксплуатации трубопроводов
пара и горячей воды”

Госгортехнадзор
России постановляет:

1.
Утвердить
устройства и безопасной эксплуатации
трубопроводов пара и горячей воды.

2.
Направить Правила устройства и безопасной
эксплуатации трубопроводов пара и
горячей воды на государственную
регистрацию в Министерство юстиции
Российской Федерации.

Начальник Госгортехнадзора России

В.М.Кульечев

Зарегистрировано
в Минюсте РФ 18 июня 2003 г.

Регистрационный
N 4719

Правила
устройства
и безопасной эксплуатации трубопроводов
пара и горячей воды
(утв.
Госгортехнадзора РФ от 11 июня 2003 г. N 90)

Настоящим
Правилам присвоен шифр ПБ 10-573-03

на
эксплуатацию

пара
и горячей воды, работающих под давлением

соединений

I.
Общие положения

трубопроводов

1.1.
Назначение и область применения настоящих
Правил, классификация трубопроводов

1.1.1.
Правила устройства и безопасной
эксплуатации трубопроводов пара и
горячей воды (далее по тексту Правила)
устанавливают требования к проектированию,
конструкции, материалам, изготовлению,
монтажу, ремонту и эксплуатации
трубопроводов,
транспортирующих водяной пар с рабочим
давлением
более 0,07 МПа (0,7 кгс/см2) или горячую воду
с температурой свыше 115°С. Основные
термины и определения приведены в
.

1.1.2.
Правила не распространяются на:

а)
трубопроводы, расположенные в пределах
котла;

б)
сосуды, входящие в систему трубопроводов
и являющиеся их неотъемлемой частью
(водоотделители, грязевики и т.п.);

в)
трубопроводы, устанавливаемые на морских
и речных судах и на других плавучих
средствах, а также на морских передвижных
установках и объектах подводного
применения;

г)
трубопроводы, устанавливаемые на
подвижном составе железнодорожного,
автомобильного и гусеничного транспорта;

д)
трубопроводы I категории с наружным
диаметром менее 51 мм и трубопроводы II,
III и IV категории с наружным диаметром
менее 76 мм;

е)
сливные, продувочные и выхлопные
трубопроводы котлов, трубопроводов,
сосудов, редукционно-охладительных и
других устройств, соединенные с
атмосферой;

ж)
трубопроводы атомных электростанций
и установок;

См.
также Правила устройства и безопасной
эксплуатации трубопроводов пара и
горячей воды для объектов использования
атомной энергии (НП-045-03), утвержденные
постановлением Госатомнадзора РФ и
Госгортехнадзора РФ от 19 июня 2003 г. N
3/100, вступающие в силу с 1 октября 2003 г.

з)
трубопроводы специальных установок
военного ведомства;

и)
трубопроводы, изготовленные из
неметаллических материалов.

1.1.3.
Все трубопроводы, на которые распространяются
Правила, делятся на четыре категории
(табл. 1).

Таблица
1

Категории
и группы трубопроводов

Скачайте файл, чтобы продолжить чтение…

Особенности трубопроводов для теплосетей

Транспортируемая по таким трубопроводам среда, как правило, имеет температуру выше 115 °C. Показатель избыточного давления в системе может доходить до 1,6 МПа. Трубы для таких сетей выполняются из разных материалов, но лидирующие позиции занимает использование стали. Стальные трубы обладают высокими показателями прочности и надёжны в использовании. Для того, чтобы улучшить их технические характеристики, в большинстве случаев стальные изделия проходят термическую обработку. Такая процедура снижает последствия гидроудара в системе. В документации обязательно должен быть пункт, повествующий о том, какой режим термической обработки использовался при создании труб.

В некоторых случаях термическая обработка не проводится. Это происходит по таким причинам:

• в случае, если необходимые технические характеристики уже достигнуты в процессе изготовления труб;
• если труба уже прошла термическую обработку при изготовлении с помощью горячего формообразования.

Очень важно добиться нужных технических характеристик, чтобы исключить возможность возникновения гидроудара. Эта аварийная ситуация приводит к разгерметизации системы, в результате чего происходит утечка транспортируемой среды (воды, пара)

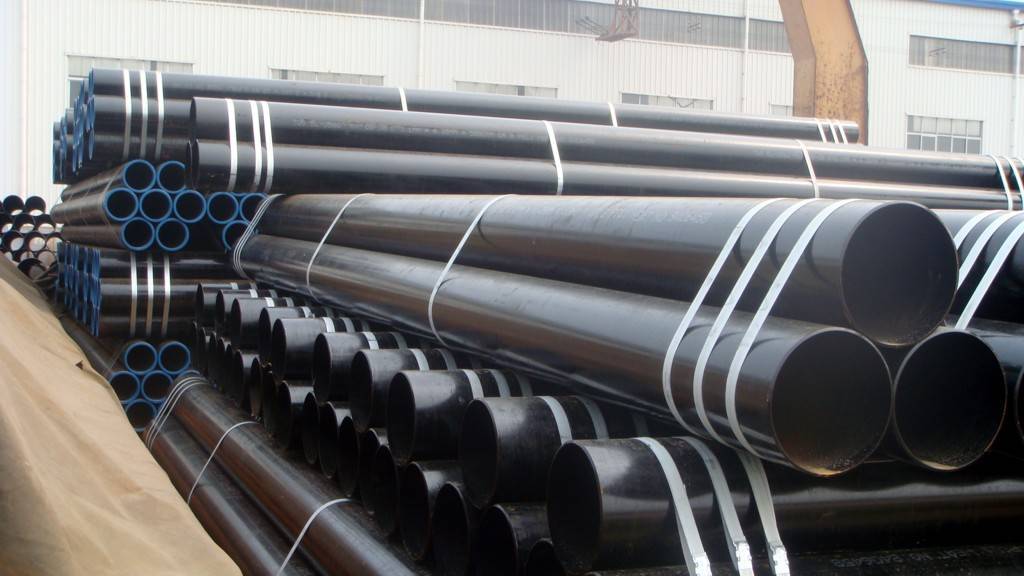

Помимо стальных сплавов, для производства водяных и паровых трубопроводов используют следующие материалы:

• чугун;
• цветные сплавы.

В сетях, работающих под высокими температурами, чаще всего используются стальные трубы

Правила Государственного технического надзора не принято распространять на коммуникации, которые относятся к I категории с показателем наружного диаметра меньшим, чем 51 мм и конструкции II, III, IV категории с показателями наружного диаметра менее 76 мм. Кроме этого, под эти правила не подпадают трубопроводы, расположенные до задвижки парового котла и временные магистрали, прокладываемые на короткий срок (до 1 года).

Правила устройства и безопасной эксплуатации труб пара и горячей воды

Проектировка и монтаж системы проводится в соответствии со строительными нормами и правилами. Производя расчеты, учитывают следующие параметры:

• масса трубопровода;
• допустимый температурный режим;
• величина рабочего и допустимого давления;
• расширение металлов под действием высоких температур.

На основании полученных данных специалисты вычисляют эксплуатационный срок трубопровода и фиксируют его в паспорте. Трубопровод нужно проектировать таким образом, чтобы проводить контроль и регулярные профосмотры было незатруднительно. Элементы трубопроводов приваривают сваркой.

Фланцевые и резьбовые соединения применяются в том случае, если детали оснащены фланцами. Еще стоит учесть, что детали трубопровода предварительно обрабатывают средством, предотвращающим коррозийные процессы. Все участки, на которых температура выше 55 градусов, должны быть теплоизолированы.

Скрытая установка

При прокладывании трубопровода в полупроходной траншее нужно учитывать, что высота ее должна быть не менее 1,5 метров, а минимально допустимый интервал между изолированными трубами ориентировочно 60 см.

Участки, на которых монтируется запорная арматура, размещают в утолщенных местах тоннеля, чтобы регулярно проводить осмотр и устранять поломки.

Наземный способ прокладки коммуникаций

Если осуществляется открытый монтаж трубопровода, по которому будет перемещаться жидкость и пар высоких температур, нужно строго соблюдать правила, прописанные в СНиП. Наземный монтаж в отличие от скрытой установки допускает совместную прокладку разных видов коммуникационных сетей.

Чаще всего наземный трубопровод проводят на территории промышленных предприятий. Задействуют лишь в тех случаях, когда отсутствует возможность провести коммуникации скрытым образом.

Монтаж наземным способом проводят следующих случаях:

• территориально участок расположен в вечной мерзлоте;
• высокий уровень застоя подземных вод;
• сейсмическая активность.

Организация безопасности

Оптимальный уровень безопасности нельзя провести без максимально подробного анализа ранее отмеченных замечаний или аварийных ситуаций. Порядок проведения подобной организации регулируется Ростехнадзором.

Существует несколько основных правил, которые требуется применять в процессе организации максимально безопасного использования трубопровода с горячей водой. Вот самые основные из них:

Требуется уделять пристальное внимание качеству разработанного проекта и соответствие объектов основным нормативам по безопасности.
Работа, связанная с составлением проекта, проводится только специализированными фирмами, которые имеют необходимые разрешения на осуществление данных рабочих процессов.
Необходимо постоянно проводить расчеты системы на прочность – устанавливать оптимальный уровень давления, постоянно проверять общее температурное расширение, параметры веса и иные показатели, оказывающие влияние на качество производимой работы труб и на безопасность эксплуатации трубопровода.
Проект разрабатывается так, чтобы объект при необходимости подвергнут был всем видам контроля.

Если при составлении проекта возникает нужда в определенных изменениях, все манипуляции согласовываются с организацией, которая занималась составлением проекта. Изменения будут проведены только в случае соответствия требований определенным техническим обоснованиям.

Виды теплосетей

В зависимости от различных факторов все теплосети, к которым относят трубопроводы горячей воды и пара, подразделяются на виды. Рассмотрим основные факторы, по которым осуществляется разделение этих конструкций:

• по теплоисточнику;
• по транспортируемой среде;
• по типу прокладки;
• по проектной схеме.

В зависимости от теплоисточника выделяют:

• централизованные (от тепловой или атомной станции);
• децентрализованные (от автономных котельных).

Сети ГВС и отопления должны иметь парное количество труб

По транспортируемой среде выделяют следующие типы трубопроводов:

• водные;
• паровые.

Конструкции, которые переносят горячую воду, имеют одну отличительную черту — четное количество труб в системе. Это связано с тем, что помимо транспортировки горячей воды, такая система обязательно должна обладать отводом. Кроме этого, трубопроводы, транспортирующие горячую воду, различают по количеству труб (две, четыре и т. д.).

Трубопровод для пара является более сложной системой(с инженерной точки зрения). Это связано с тем, что пар, передвигающийся по ней, нагревается до температуры, которая превышает температуру воды. При неправильном производстве или обустройстве парового трубопровода, трубы могут подвергнуться деформации под воздействием сильного нагрева

Кроме этого, необходимо брать во внимание ещё один фактор — возникновение конденсата на стенках труб. Определение расхода пара по диаметру трубы и давлению проводится с учётом скорости

В случае необходимости этот показатель можно определить по таблице в интернете или высчитать самому.

По типу прокладки все теплосети принято дифференцировать на:

• надземные (открытые);
• подземные (скрытые);

Подземные, в свою очередь, подразделяются на:

• канальные;
• бесканальные.

Магистрали прокладываются наземным или подземным способом

Надземные конструкции, как правило, прокладывают в тех случаях, когда необходимо обезопасить трубопровод от сейсмически активных (подвижных) подземных грунтов, а также в случаях, когда скрытая прокладка затруднительна из-за густозастроенного района, который уже обладает широкой сетью подземных коммуникаций. Установка трубопровода должна проходить в соответствии со строительными нормами и правилами (СНиП) на надёжные металлические опоры, которые способны фиксировать коммуникацию над землёй по всей её длине.

Подземные (скрытые) магистрали выполняют с учётом СНиП канальным или бесканальным методом. Канальный метод подразумевает прокладку трубу в бетонный канал. Это мероприятие позволяет защитить коммуникацию от температурных и коррозийных воздействий, а также от передвижения грунтов. Все каналы подразделяют по конструктивным особенностям на:

• лотковые;
• монолитные.

Прокладка бесканальным методом является самой популярной из-за своей экономической целесообразности. В этом случае происходит укладка труб непосредственно в предварительно подготовленную траншею. Как правило, такой вариант подразумевает использование конструкций из материалов, обладающих отличными антикоррозийными показателями: поливинилхлорид (ПВХ), полиэтилен (ПЭ) и т. д.

Журналы и бланки

Автодороги, дорожное хозяйствоАЗС и АЗГСАптекиАрхивыАттракционыБанкиБассейныБухгалтерияГазовое хозяйство, газораспределительные системы, ГАЗПРОМГеодезия, геологияГостиницы, общежития, хостелыГрузоподъемные механизмыДелопроизводствоДокументы, относящиеся к нескольким отраслямДрагметаллыЖКХЖурналы для медицинских учрежденийЖурналы для образовательных учрежденийЖурналы для парикмахерских, салонов красоты, маникюрных, педикюрных кабинетовЖурналы и бланки для армии, вооруженных силЖурналы и бланки для нотариусов, юристов, адвокатовЖурналы и бланки для организаций пищевого производства, общепита и пищевых блоковЖурналы и бланки для организаций, занимающихся охраной объектов и частных лицЖурналы и бланки для ФТС РФ (таможни)Журналы и бланки по экологииЖурналы и бланки, используемые в торговле, бытовом обслуживанииЖурналы по санитарии, проверкам СЭСЖурналы, бланки, формы документов для органов прокуратуры и суда, минюста, пенитенциарной системыЖурналы, бланки, формы документов МВД РФ, РосгвардииКадровая работа: Журналы, бланки, формыКанатные дороги, фуникулерыКладбищаКомплекты документов и журналовКонструкторская, научно-техническая документацияЛесное хозяйствоЛифтыМетрологияМЧСНефтебазыНефтепромысел, нефтепроводыОбложки для журналов и удостоверенийОхрана труда и техника безопасностиПожарная безопасностьПроверки и контроль госорганами, контролирующими организациямиПромышленностьПсихологияРаботы с повышенной опасностьюРегулирование алкогольного рынкаСамокопирующиеся бланкиСвязьСельское хозяйство, ветеринарияСкладСнегоплавильные пунктыСтройка, строительствоТепловые энергоустановки, котельныеТранспортТуризмУчреждения культуры, библиотеки, музеиШахты, рудники, метрополитены, подземные сооруженияЭксплуатация зданий и сооруженийЭлектроустановкиЭнергетика

Виды трубопроводов по схеме проектирования

По схемам проектирования все теплосети, в состав которых входят водные и паровые трубопроводы, можно дифференцировать на:

• магистральные;
• распределительные;
• ответвления.

Магистральные трубопроводы не имеют ответвлений, они являются транзитными

Магистральные трубопроводы являются транзитными и не обладают ответвлениями. Перенос среды по таким коммуникациям осуществляется от источника до распределительных систем. Показатель температуры в таких конструкциях колеблется от 90 до 150 °C, а сечение труб бывает от 525 до 1020 мм.

Распределительные системы транспортируют тепло от магистральных коммуникаций до конечного потребителя (в дома и квартиры). Показатели диаметра таких трубопроводов доходят до 525 мм, а температура колеблется от 85 до 110 °C.

Ответвления — это сегмент теплосети, который стыкует тепловой пункт с магистральным трубопроводом или жилую постройку с распределительной системой.

Основные правила безопасности трубопроводов

Высокий уровень безопасности в процессе эксплуатации трубопроводов с подающейся горячей водой и паром напрямую зависит от общего качества используемого оборудования, от организованных условий труда, от используемых средств защиты, а также от регулярности проведения специализированных инструктажей.

В процессе задействования трубопроводной системы под достаточно сильным давлением на рабочем объекте обязательно нужно организовать очень пристальный контроль над тщательным и грамотным исполнением установленных правил, касающихся безопасности. Данное требование относится ко всем без исключения лицам, задействованным в процессе обслуживания рабочего места. Сотрудникам должно быть выдано специальное разрешение и проведен инструктаж перед тем, как они приступят к тому или иному рабочему процессу:

• Момент допуска к работе.
• Ремонт элементов трубопровода.
• Переоборудование системы.

Каждый собственник трубопроводной системы должен моментально обратиться к комиссии, если на рабочем участке произошел несчастный случай. При этом до прибытия специалистов на территории должна быть полностью сохранена сложившаяся обстановка. Это позволит сотрудникам организации максимально быстро и точно определить причину возникшей проблемы и предпринять соответствующие меры по ее устранению.

Меры по обеспечению безопасности

Чтобы избежать подобных проблем, требуется предпринимать специальные меры для обеспечения безопасности. Сюда можно отнести проектировочные и строительные процессы, проведение контроля, организационные мероприятия.

Особое внимание уделяется проектно-строительных операциям. Здесь профессионалы проводят расчеты и выбирают оптимальную схему будущей конструкции

Принимаются во внимание такие факторы, как:

• Метод прокладки труб.
• Система дренажной системы.
• Наличие несущих конструкций и теплоизоляции.
• Качество запорной арматуры.

Обращается внимание на особенности и размещение труб. Они должны быть расположены так, чтобы обеспечить максимально высокий уровень безопасности, а также удобство проведения установочных и ремонтных операций

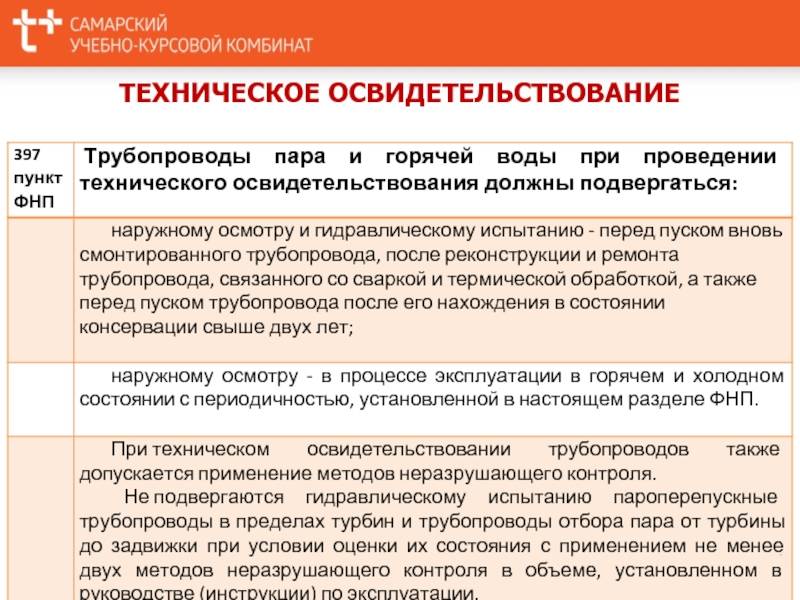

Перед запуском системы трубопровода проводятся специализированные испытания. Это необходимо для проверки системы на предмет соответствия установленным нормативам.

Что касается сотрудников, которые занимаются обслуживанием подобных объектов, то они должны проходить обязательное медицинское освидетельствование на общее состояние здоровья. Каждый специалист инструктируется по основным правилам безопасности, после чего получает на руки специальный допуск.

Только наличие квалифицированных знаний, а также организация соответствующего контроля над всеми элементами трубопровода, над отсутствием дефектов позволит поддержать требуемый уровень качественного контроля в системе, подающей горячую воду или пар.

Проектирование трубопроводов: основные положения

Проекты для трубопроводов, транспортирующих горячую воду или газ, выполняются только компетентными органами. Существуют определённые нормы, прописанные в технической документации, по которым должно происходить проектирование этих конструкций. При расчётах обязательно нужно учитывать следующие параметры:

• показатели температуры;
• температурное расширение материала, из которого выполняется коммуникация;
• рабочее и максимальное давление;
• вес конструкции.

С учётом полученных данных специалисты определяют срок службы трубопровода и прописывают его в паспорта конструкций. Кроме этого, в документации обязательно должно указываться установленное в процессе проектирования число запусков. Конструкция должна быть спроектирована максимально удобно для проведения профилактических осмотров и контроля.

Конструкция сети должна позволять инспектировать и обслуживать трубы без проблем и трудностей

Стыковка деталей и соединительных элементов конструкции проводится методом сварки. Фланцевые и резьбовые соединения допускаются только в тех случаях, когда: конструктивные элементы коммуникации имеют фланцы, устанавливаются чугунные трубы диаметром не более 100 мм, относящиеся к IV категории. Сцепление с помощью тройников допускается только в том случае, если конструкция относится к III или IV категории.

Все элементы трубопроводной конструкции в обязательном порядке должны иметь защиту от губительного воздействия коррозии. А также все части коммуникации, которые обладают температурой выше 55 °C и находятся в открытом доступе для обслуживающего персонала, должны иметь необходимую теплоизоляцию.

Законодательная база Российской Федерации

не действует Редакция от 01.01.1970

Подробная информация

Наименование документ	«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ. ПБ 03-75-94» (утв. Постановлением Госгортехнадзора РФ от 18.07.94 N 45) (ред. от 13.01.97)
Вид документа	постановление, нормы, правила
Принявший орган	госгортехнадзор рф
Номер документа	ПБ 03-75-94
Дата принятия	01.01.1970
Дата редакции	01.01.1970
Дата регистрации в Минюсте	01.01.1970
Статус	не действует
Публикация
Навигатор	Примечания

«ПРАВИЛА УСТРОЙСТВА И БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ ТРУБОПРОВОДОВ ПАРА И ГОРЯЧЕЙ ВОДЫ. ПБ 03-75-94» (утв. Постановлением Госгортехнадзора РФ от 18.07.94 N 45) (ред. от 13.01.97)

6.2. Обслуживание

6.2.1. К обслуживанию трубопроводов могут быть допущены лица не моложе 18 лет, обученные по программе, согласованной с Госгортехнадзором России, имеющие удостоверение на право обслуживания трубопроводов и знающие производственную инструкцию.

Знания обслуживающего персонала должны проверяться квалификационной комиссией предприятия. Участие представителя органа госгортехнадзора в работе квалификационной комиссии по аттестации обслуживающего персонала необязательно.

6.2.2. Проверка знаний персонала, обслуживающего трубопроводы, должна проводиться не реже одного раза в 12 месяцев, а также при переходе с одного предприятия на другое.

6.2.3. Результаты экзаменов и периодической проверки знаний обслуживающего персонала должны оформляться протоколом за подписью председателя комиссии и ее членов и заноситься в специальный журнал.

Лицам, выдержавшим экзамены, выдаются удостоверения за подписью председателя комиссии.

6.2.4. Для предотвращения аварий паропроводов, работающих при температуре, вызывающей ползучесть металла, владелец трубопровода обязан установить систематическое наблюдение за ростом остаточных деформаций. Это требование относится к паропроводам из углеродистой и молибденовой стали, работающим при температуре пара 450 °C и выше, из хромомолибденовых и хромомолибденованадиевых сталей при температуре пара 500 °C и выше и из высоколегированных теплоустойчивых сталей при температуре пара 550 °C и выше.

Наблюдения, контрольные замеры и вырезки должны производиться на основании инструкции, согласованной с Госгортехнадзором России.

6.2.5. Проверка исправности действия манометров и предохранительных клапанов должна производиться в следующие сроки:

а) для трубопроводов с рабочим давлением до 1,4 МПа (14 кгс/кв. см) включительно — не реже одного раза в смену;

б) для трубопроводов с рабочим давлением свыше 1,4 МПа (14 кгс/кв. см) до 4,0 МПа (40 кгс/кв. см) включительно — не реже одного раза в сутки <*>;

в) для трубопроводов с рабочим давлением свыше 4,0 МПа (40 кгс/кв. см) — в сроки, установленные инструкцией Минтопэнерго России.

<*> Для трубопроводов тепловых электростанций сроки проверки устанавливаются инструкцией Минтопэнерго России.

О результатах проверки делается запись в сменном журнале.

6.2.6. Проверка исправности манометра обслуживающим персоналом в процессе эксплуатации трубопровода производится с помощью трехходового крана или заменяющих его запорных вентилей путем «установки стрелки манометра на нуль».

Не реже одного раза в 12 месяцев манометры должны быть поверены в порядке, предусмотренном Госстандартом России, на каждом из них должно быть установлено клеймо или пломба.

Кроме указанной поверки, владелец обязан не реже одного раза в шесть месяцев производить дополнительную проверку рабочих манометров контрольным с записью результатов в журнал контрольных проверок манометров.

При отсутствии контрольного манометра допускается дополнительную проверку производить проверенным рабочим манометром, имеющим с проверяемым манометром одинаковую шкалу и класс точности.

6.2.7. Манометры не допускаются к применению в следующих случаях:

а) на манометре отсутствует пломба или клеймо с отметкой о проведении поверки;

б) истек срок поверки манометра;

в) стрелка манометра при его отключении не возвращается к нулевой отметке шкалы на величину, превышающую половину допускаемой погрешности для данного манометра;

г) разбито стекло или имеются другие повреждения манометра, которые могут отразиться на правильности его показаний.

6.2.8. Исправность предохранительных клапанов проверяется принудительным кратковременным их «подрывом».

Вероятные причины аварий

В большинстве случаев причиной аварийной ситуации является наличие дефектов в элементах трубопровода. Потому много сил требуется направлять на осуществление контроля над общим качеством труб, а также над уровнем их износа.

Существует еще несколько причин, по которым может выйти из строя система трубопровода

Их нужно принимать во внимание, чтобы избежать серьезных материальных трат и человеческих жертв. Вот самые распространенные причины:

• Проведение некачественных ремонтных работ.
• Допущенная персоналом ошибка.
• Серьезное повреждение элементов трубопровода.
• Протечка установленных сальников.

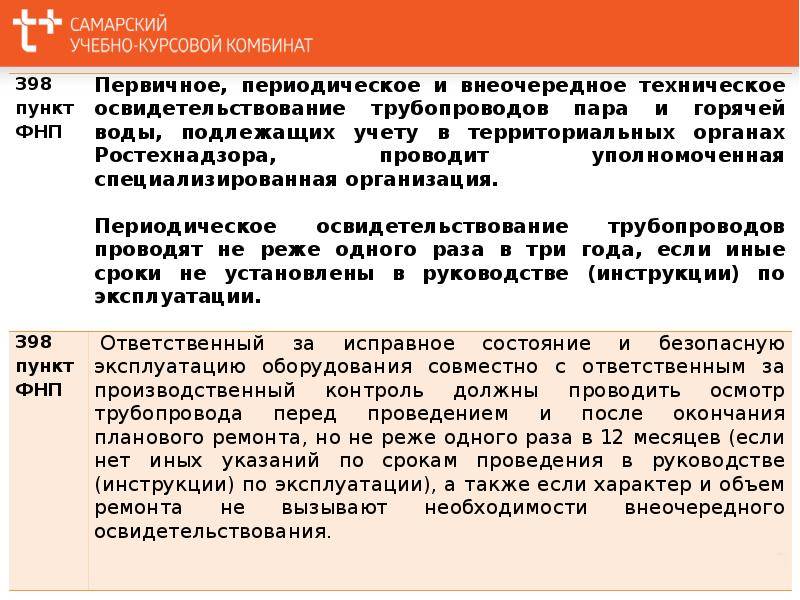

• Неграмотное освидетельствование.
• Воздействие сильных гидравлических ударов и вибрация.
• Выход из строя измерительных и контрольных устройств.

Категории трубопроводов пара и горячей воды, виды теплосетей

Трубопроводы, предназначенные для горячей среды, имеют 4 классификации. Технические параметры, согласно которым производится расчет той или иной коммуникации:

• Горячие водопроводы (обратные и продающие) – обладают самым высоким показателем допустимой температуры или давления, учитывается рельеф местности и тип насосной станции.
• Для системы, транспортирующей пар от котлов рабочими параметрами, делается расчет температуры и давления среды на выходе.
• Для системы водоснабжения, переносящей питательную воду после диэраторов увеличенного давления, учитывается номинальное давление, исходя из технических параметров.
• Для паровых коммуникаций, работающих от турбин, важен показатель давления на холостом ходу температуры и противодавления.
• Для системы трубопровода, транспортирующей пар от редукционно-охладительных и редукционных установок, учитывается показатель температуры и давления среды.

Существуют также исключения, когда допускается несоблюдение правил, но они требуют четкого объяснения для отступления от законов.

Классификация теплосетей

Разделение теплосетей осуществляется по следующим факторам:

• проектирование, наличие схемы;
• теплоисточник;
• типу прокладки;
• рабочая среда.

В зависимости от теплоисточника:

• децентрализованные (автономные котельные);
• централизованные (работают от атомной или тепловой станции).

Конструкции, которые транспортируют горячую среду, имеют одну индивидуальную особенность – четкое количество труб во всей системе трубопроводов. Это обусловлено тем, что помимо перемещения рабочей среды, конструкция должна иметь отвод.

Трубопровод для пара имеет сложную систему работы и, соответственно, конструкцию. Обусловлено это тем, что рабочая среда достигает температуры, которая превышает допустимую температуру воды. В результате сильного нагрева, если спроектирована конструкция неправильно, возможна деформация труб

Также берут во внимание образование на стенках труб и деталей конденсата

По принципу прокладки теплосети бывают:

• подземные (скрытые);
• надземные (открытые).

Категории трубопроводов по Правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды Госгортехнадзора

	Среда	Рабочие параметры среды
температура °С	Давление (избыточное) МПа
	а) Перегретый парб) Перегретый парв) Перегретый парг) Перегретый пард) Горячая вода, насыщенный пар	>580>540—580>450-540≥450>115	Не ограниченоНе ограниченоНе ограничено>3,9>8.0
	а) Перегретый парб) Перегретый парв) Горячая пода, насыщенный пар	>350—450>350>115	<3,92,2-3,93,9-8,0
	а) Перегретый парб) Перегретый парв) Горячая вода, насыщенный пар	>250-350≤250>115	≤2,21,6-2,21,6—3,9
	а) Перегретый и насыщенный парб) Горячая вода	>115—250>115	0,07—1,6≤1.б

Правила Госгортехнадзора не распространяются на:

1. трубопроводы, расположенные в пределах парогенератора;
2. сосуды, входящие в систему трубопроводов и являющиеся их неотъемлемой частью;
3. трубопроводы первой категории с наружным диаметром менее 51 мм и трубопроводы остальных категорий с наружным диаметром менее 76 мм:
4. сливные, продувочные и выхлопные трубопроводы;
5. пароперепускные трубопроводы в пределах паровых турбин и отбора пара от турбины до задвижки;
6. трубопроводы атомных электростанций и реакторов;
7. трубопроводы, изготовленные из неметаллических материалов.

1. паропроводов от парогенераторов — давление и температуру пара по их номинальным значениям на выходе из парогенератора (за пароперегревателем);
2. паропроводов от турбин, работающих с противодавлением,— максимально возможное давление в противодавлении, предусмотренное техническими условиями на поставку турбины, и максимально возможную температуру пара в противодавлении при работе турбины на холостом ходу;
3. паропроводов от нерегулируемых и регулируемых отборов пара от турбины — максимально возможные давление и температуру пара в отборе;
4. паропроводов от редукционных и редукционно- охладительных установок—максимальное давление и температуру редуцированного пара, принятые в проекте установки;
5. трубопроводов питательной воды после деаэраторов— номинальное давление воды с учетом гидростатического давления столба жидкости r температуру насыщения в деаэраторе;
6. трубопроводов питательной воды после питательных насосов и подогревателей высокого давления (ПВД) —наибольшее давление, создаваемое в напорном трубопроводе питательными насосами при закрытой задвижке и максимальном давлении на всасывающей линии насосов, и максимальную расчетную температуру воды за последним подогревателем высокого давления. При применении питательных насосов с турбоприводом и электронасосов с гидромуфтой—1,05 номинального давления насоса, поршневых насосов— 1,2 номинального давления в парогенераторе;
7. подающих и обратных трубопроводов водяных тепловых сетей — наибольшее давление воды с учетом работы насосных подстанции на трассе и рельефа местности и максимальную температуру воды в подающем трубопроводе.

Категория трубопроводов	Рабочие параметры среды
давление (не избыточное), МПа	температура °С
1234	Независимо2,5-6,41,6-2,5<1,6	350-700250—350 и —70-0 120—250 и —70-0<120

Категория трубопровода, определенная по рабочим параметрам среды (при отсутствии на нем устройств, изменяющих эти параметры), относится ко всему трубопроводу независимо от его протяженности.

При определении категории трубопроводов в случаях, когда давление и температура протекающей среды отличны от приведенных в табл. 1-1. исходят из наибольшего параметра.

Если трубопровод по давлению соответствует категории 3а, а по температуре — 2б, то этот трубопровод относят к категории 2б. Если например, температура среды в трубопроводе 450°С, а давление среды 3,9 МПа, то его относят к категории 1в.

Согласно СНиП III-Г.9.62 трубопроводы горючих газов и жидкостей также подразделяются на четыре категории, приведенные в табл. 1-2.

Трубопроводы, транспортирующие сжиженные газы, классифицируются с отнесением на одну категорию выше приведенной в табл. 1-2.
