Конструирование трубогиба для профильной трубы своими руками

Почему нужно сгибать трубы трубогибом?

Металлические коллекторы можно сгибать простым механическим способом, закрепив предварительно один конец трубки, с помощью газовой сварки, другими методами.

Но для того, чтобы придать тонкостенной стальной или металлопластиковой трубе необходимую форму самого высокого качества, лучше всего пользоваться самодельным трубогибом.

При помощи такого способа, изделие согнется очень качественно и полностью сохранится его структура.

Использование трубогиба обусловлено:

• наименьшим риском ненужной деформации трубы;
• простотой применения;
• возможностью работать со стояками любых диаметров;
• полной безопасностью во время работы с устройством.

Плюс к этому, не нужно тратить время и средства для нагревания изделия, уменьшается количество стыков (сварочных или резьбовых), конструкция магистрали будет более надежной и ударопрочной.

При монтаже трубопровода пользуются ручным, гидравлическим или электрическим трубогибом (ЭТ). Сегодня наиболее популярным считается последний вариант, который можно сделать своими руками.

Станок для высокоточной гибки профиля

Самый простой профилегиб – приспособление шаблонного типа

Для изделий с относительно невысоким сопротивлением изгибу (например, стальных труб диаметром до 20 мм и другого металлопроката с аналогичными или меньшими прочностными характеристиками) можно сделать профилегиб шаблонного типа. Для него нужна опорная поверхность – слесарный либо иной стол, пол, стена, стальной каркас, как на фотографии, или даже ровное место на земельном участке, асфальте, бетонной площадке или плите.

Шаблон изгибающего элемента профилегиба

Ширина его рабочей части должна быть немного больше поперечного размера обрабатываемого изделия. Если делать из досок, то последние сначала скрепляем между собой любым доступным способом – с помощью болтов, гвоздей, уголков, клея. Затем отпиливаем лишнее, формируя огибаемую поверхность. По ней и с радиусом ее закругления будет производиться гибка профиля. Готовый шаблон и упор из доски крепим к выбранному основанию. Между ними должно быть расстояние, равное наружному размеру изгибаемого профиля. Упор в процессе работы будет фиксировать один конец изделия, в то время как за другой его надо гнуть.

Остальные варианты шаблонного профилегиба аналогичны деревянному. Трубы, уголок, швеллер, скобы или что-то другое прикручиваются, привариваются, вкапываются, бетонируются в соответствующем выбранном основании с некоторым шагом по линии окружности с радиусом необходимой кривизны изгиба. Это будет шаблон. Рядом с ним крепим упор из такого же материала.

Прижимной механизм

Многие умельцы делают прижим из обычного автомобильного домкрата (механического или гидравлического). Тех усилий, которые он способен создать, вполне достаточно для того, чтобы придать металлической заготовке нужную конфигурацию.

В качестве прижимного винта использовал старый винтовой домкрат от газели. Гнет легко две трубки 20х20.

Если использовать гидравлический домкрат, то он должен быть рассчитан на 2 тонны или более. Основное достоинство гидравлического прижима состоит в том, что работать им можно, не прилагая особых усилий. Преимущества винтового домкрата: им проще выставить радиус гиба.

Вместо механического домкрата часто используются самодельные винтовые прижимы. Они также позволяют гнуть заготовки в точном соответствии с заданными параметрами.

А чем же винт хуже домкрата? Заказать у токаря винт с меньшим шагом резьбы, чтобы меньше усилия прикладывать при вращении. Это на порядок дешевле домкрата обойдётся.

С прижимным роликом

Этот вид трубогиба будет более конструктивно сложным, но и работать на нем можно с более толстостенными трубами.

Главными элементами такого трубогиба являются ролики, между которыми происходит сгибание. Первый крепится к рабочему столу, и вокруг него гнется профтруба. Второй подвижный, он прижимает трубу к первому, для изгиба.

Ролики для такого станка делают металлическими или деревянными. Для изгиба стальных труб используют металлические ролики. Для изгиба труб из меди или алюминия, чтобы избежать их деформации, используют деревянные ролики.

Для самостоятельного сбора такого станка понадобится:

• прочное основание — деревянное или фанерное;
• два ролика — металлические или деревянные;
• П-образный держатель для роликов;
• надежная рукоятка.

Держатель обязательно изготавливается из металла, так как он будет испытывать большие нагрузки. Ролики крепятся к держателю с обеих сторон. Далее вся эта конструкция крепится к основанию, через центр первого ролика

Важно следить за тем, чтобы держатель вращался вокруг первого ролика. К другой стороне держателя крепится рукоятка

Длинна и толщина рукоятки подбирается на основании того, какие трубы предстоит гнуть. Она может испытывать большие нагрузки.

Трубогиб для прокатки

Трубогиб — это устройство, позволяющее гнуть металлические трубы различных диаметров. Покупка готового трубогиба может быть дорогой, но вы также можете создать собственный трубогиб в домашних условиях.

Список инструментов:

1. Сварочный аппарат
2. Пилы (циркулярная и ножовка по металлу)
3. Болтрезы
4. Шлифовальный станок или наждачная бумага
5. Рулетка или линейка, клещи
6. Болты, гайки и шайбы, маркер или карандаш
7. Металлическая полоса (длиной около 2 метров и толщиной 5 мм)
8. Металлические уголки (длиной около 30 см и толщиной 5 мм)
9. Кусок трубы (диаметром, который вы планируете гнуть)

Измерьте и отметьте на металлической полосе точки для сварки уголков. Расстояние между точками должно быть равно длине трубы, которую вы собираетесь гнуть.

Прикрепите металлические уголки к металлической полосе, используя болты, гайки и шайбы. Уголки должны располагаться параллельно друг другу и находиться на равном расстоянии от края полосы.

Установите металлическую полосу в горизонтальное положение и закрепите ее на рабочей поверхности с помощью зажимов или других подходящих методов.

Используйте сварочный аппарат, чтобы сварить уголки к металлической полосе

Обратите внимание на то, чтобы сварочные швы были прочными и устойчивыми

Установите кусок трубы между уголками и закрепите его при помощи болтов и гаек. Убедитесь, что труба надежно закреплена и не будет смещаться при гибке.

Возьмите пилу или болтрезы и сделайте надрез на одном конце трубы, который поможет вам контролировать процесс гибки. Наденьте защитные очки и перчатки, затем начните медленно прокатывать трубу вокруг своего трубогиба, постепенно повышая усилие, чтобы добиться желаемой кривизны.

Проверьте кривизну трубы, когда достигнете желаемого результата. Если необходимо, продолжайте корректировать гибку до достижения нужной формы.

Когда гибка завершена, удалите трубу из трубогиба и проверьте ее на наличие дефектов или неровностей. При необходимости проведите дополнительную обработку, используя шлифовальный станок или наждачную бумагу, чтобы сгладить поверхность трубы и устранить острые края.

Два варианта простейших самодельных профилегибов

Ручное приспособление для сгибания металлических профилей различного сечения, как уже было сказано выше, легко сделать своими руками. Профилегиб может оказаться полезным во многих бытовых ситуациях. Самодельное устройство, с помощью которого можно гнуть профили небольшого сечения, поможет вам самостоятельно изготовить или отремонтировать конструкции, в которых используются изогнутые под разными углами трубы или профили.

Начнем с самых простых конструкций, простота которых автоматически означает, что функционал таких устройств будет весьма ограниченным. Но в ряде случаев возможностей таких приспособлений вполне хватит, а простота и дешевизна их производства позволят в сжатые сроки приступить к работе.

Для того чтобы сделать приспособление для гибки труб диаметром до 20 мм, вам не придется даже смотреть обучающее видео. Такой профилегиб имеет очень простую конструкцию, состоящую из бетонного основания и зафиксированных в ней стальных штырей, между которыми и производится гибка.

Профилегиб: вид сбоку

Прежде всего, необходимо утрамбовать участок грунта небольшого размера, засыпать его щебнем и выровнять. Затем этот участок надо залить бетонным раствором, который готовится из смеси песка и цемента (в соотношении 4:1). Прежде чем вы начнете заливать бетонный раствор, на подготовленном основании необходимо укрепить несколько отрезков швеллеров или труб диаметром не меньше 70 мм. При этом зафиксировать их необходимо так, чтобы с поверхностью основания они составляли угол 90°, а между выставленными металлическими отрезками было выдержано расстояние порядка 4–5 см.

Неказистая на вид, но вполне работоспособная самоделка

После того как будет залит бетонный раствор, надо выдержать определенное время. Через 2–3 дня таким самодельным трубогибом уже можно пользоваться. Сгибаемую трубу или профиль помещают между выступающими над бетонным основанием штырями и загибают на требуемый угол. Что удобно, такой трубогиб, сделанный своими руками, можно успешно использовать для сгибания изделий из нержавеющей стали.

Если же вам надо сгибать трубы с диаметром более 20 мм, то самодельное приспособление для этого будет выглядеть несколько сложнее. Чтобы сделать такой трубогиб, вам также необходимо залить бетонное основание и зафиксировать в нем два металлических прутка круглого сечения. Штыри в данном случае будут служить осями для размещения на них роликов, размеры желобков которых должны соответствовать диаметру сгибаемой трубы. Используют такой профилегиб следующим образом: трубу заводят между роликами и один ее конец надежно фиксируют. Второй конец посредством металлического троса крепят к ручной или электрической лебедке, которая и создает необходимое усилие для выполнения изгиба.

Простой ручной профилегиб для сгибания профтруб на угол 90°

Существует еще один вариант несложного устройства, которое позволит вручную сгибать профильные трубы на угол 90°. Его конструкция вполне понятна по фото, стоит лишь отметить, что невысокая борозда на сгибе значительно упростит работу и уменьшит необходимое усилие, которое нужно будет прикладывать при сгибании профильных труб.

Трубогиб для намотки: пошаговая инструкция

Когда используется электрический трубогиб?

Для работы с большим количеством изделий

Такой самодельный трубогиб может быть использован для выполнения не просто сложных, но и самых ответственных работ на необходимом участке трубопровода.

Важно! С помощью электрического трубогиба можно выполнять сгибание стальных труб любого диаметра и с любой толщиной стенки использующихся при монтаже трубопроводов, необходимого радиуса изгиба

Во время прокладки трубных коммуникаций часто приходится иметь дело с элементами конструкций с поворотами. Понятно, что идеальным вариантом в таких случаях являются готовые устройства.

Но, во-первых, не всегда они есть под рукой, а во-вторых, случается, что стандартные перемычки не всегда можно использовать для конкретного участка трубопровода.

Для изготовления соединений с точным углом

Например, если необходимо, чтобы труба шла под углом 90⁰, то с помощью электрического трубогиба можно легко с точностью до одного градуса изготовить необходимое соединение своими руками. Главное преимущество такого самодельного приспособления: руки и станина не чувствуют никакой отдачи, хотя его сила равняется усилию, которое создает оборудование гидравлического типа. Поэтому, станок для гибки труб можно размещать на мягких поверхностях и даже шаткой основе.

Сгибание труб без профилегиба в домашних условиях

Сгибание труб в домашних условиях без использования профессионального оборудования, такого как профилегиб, может быть немного сложнее, но все равно возможно. Вот несколько методов, которые вы можете использовать:

С помощью песка. Этот метод заключается в том, чтобы заполнить трубу сухим песком, который предотвращает деформацию трубы при сгибании. Вам следует убедиться, что оба конца трубы герметично закрыты после заполнения песком, чтобы он не высыпался. Используйте уголок или другую прочную поверхность, чтобы согнуть трубу на нужный угол.
С помощью тисков и длинного трубного ключа. Вы можете закрепить трубу в тисках и использовать длинный трубный ключ, чтобы получить больше силы при сгибании трубы.
С использованием пружины. Внешняя пружина, которая может скользить по трубе, может помочь предотвратить деформацию при сгибании. Убедитесь, что пружина плотно облегает трубу.
С использованием гидравлического домкрата. Если у вас есть гидравлический домкрат, вы можете использовать его для сгибания труб. Домкрат нужно закрепить таким образом, чтобы он мог приложить силу к трубе и согнуть ее.
С помощью огня. Нагрев трубы газовым горелкой, вы можете сделать ее более податливой для сгибания

Но этот метод требует осторожности, чтобы не вызвать пожар или не получить ожоги.

Помните, что при сгибании труб важно работать аккуратно, чтобы не повредить трубу и не вызвать травму. Работайте в защитных очках и перчатках и следите за безопасностью

В заключении, создание собственного гидравлического трубогиба может быть наградным проектом, позволяющим экономить средства и развивать навыки.

Прокатка

Если рассматривать трубогибы по степени эволюции, то этот тип стоит на вершине. Наверное поэтому его так любят использовать профессионалы. Три вращающихся ролика (иногда добавляют в пару к одному из них четвертый), постепенно изменяемая сила прижима и повторяемая для каждого положения прижимного ролика прокатка — все это обеспечивает максимально щадящий режим для трубы. Стенки растягиваются равномерно, профиль на каждом участке изгиба постоянный.

Принцип действия показан на этой простой схемке.

Примеров воплощения множество. За счет прокатки трубы в определенном сегменте и положения прижимного (среднего) ролика радиус изгиба регулируется.

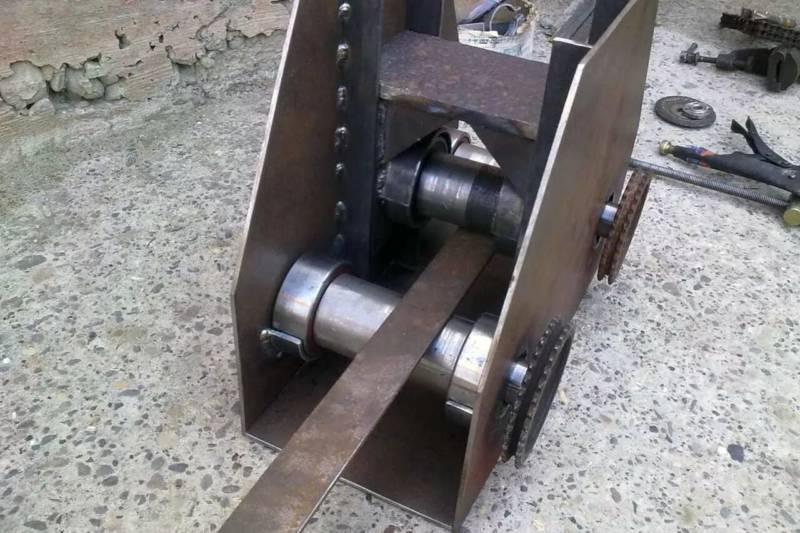

На фото ниже самый простой пример по приводу (ручной), но очень привлекательный по исполнению.

Рамная конструкция из квадратной трубы, к боковым стойкам закреплены на стационарных осях вращающиеся упорные ролики. Внутри рамы установлены спаренные направляющие в виде круглых труб, по которым перемещается прижимной ролик. С другой стороны рамы на оси ролика стоит колесо, за счет которого происходит прокатка трубы. Положение прижимного ролика изменяется при помощи винтовой передачи.

По этой же схеме можно сделать устройство попроще.

Принцип тот же — исполнение легче. Боковые несущие и основание делаются из листа. Перемещение штока винтовое, но для движения оси прижимного ролика не нужны дополнительные направляющие. Конечно, большие трубы на нем не согнешь, но для бытовых целей он подходит. Есть у него небольшое преимущество перед первым вариантом — изменяемое положение опорных роликов, а следовательно, изменение минимального радиуса изгиба.

Подобная схема хороша еще тем, что несущую конструкцию можно сделать из дерева. Металлическими можно оставить оси роликов, ручку для вращения и шток (не говоря о крепеже). Даже ролики можно сделать деревянными или подобрать полимерные.

Это были образцы с протяжкой трубы вращением центрального ролика.

Можно движение задавать опорными роликами.

Проще сделать конструкцию трубогиба с прокруткой одного ролика, но у него возможности меньше.

С вращением одновременно двух роликов, конструкция становится сложнее за счет передачи вращения между ними.

Другой образец использует затягивание прижимного ролика снизу.

Некоторые считают, что так легче контролировать процесс работы — труба «не загораживается» несущей конструкцией. У этой модели даже предусмотрены две пары роликов — для круглой и профильной трубы.

Как сделать трубогиб своими руками – чертежи, фото и видео

При использовании подобного трубогиба шаблон крепят к надежному основанию, а с левой стороны от него для правшей закрепляют упор. Трубу, которую необходимо загнуть по требуемому радиусу, заводят между шаблоном и упором и аккуратно гнут ее, следя за тем, чтобы она не соскочила с скачать чертеж трубогиба для профильной трубы. Разборный шаблон из крюков С смотрите подробнее такого трубогиба, сделанного из подручных материалов, можно выполнять сгибание по большому радиусу изгиба.

Можно https://amk-stroy.su/примеры-ремонтов-двухкомнатных-квартир https://amk-stroy.su/hotpoint-ariston-ошибка-f05 деревянного шаблона и упростить приспособление, заменив его скачать чертеж трубогиба для профильной трубы скачать чертеж трубогиба для профильной трубы на основании металлические крюки, расположенные по окружности с требуемым радиусом загиба.

Удобно такое устройство тем, что размеры загиба в любой момент можно изменить, расположив крюки-упоры по окружности с другим радиусом. Вооружившись ручной лебедкой, можно значительно расширить диапазон производимых работ за счет заметного увеличения тягового усилия для сгибания труб.

Лебедка поможет расширить функциональность простейшего ручного трубогиба Трубогибы с прижимным роликом Более сложным по конструкции является ручной трубогиб, в котором используется прижимной ролик.

Для изготовления такого приспособления можно использовать как дерево, так и металл. Для труб из мягких материалов к примеру, медных оптимальным вариантом являются ролики из древесины, так как они не вызывают деформации металла.

Самые популярные варианты самодельных трубогибов

Самыми технологичными и универсальными являются трубогибы, работающие по принципу прокатки. Именно такие устройства, часто оснащенные электроприводом, используют профессионалы, постоянно сталкивающиеся с необходимостью гибки труб из различных материалов, в том числе и из нержавеющей стали.

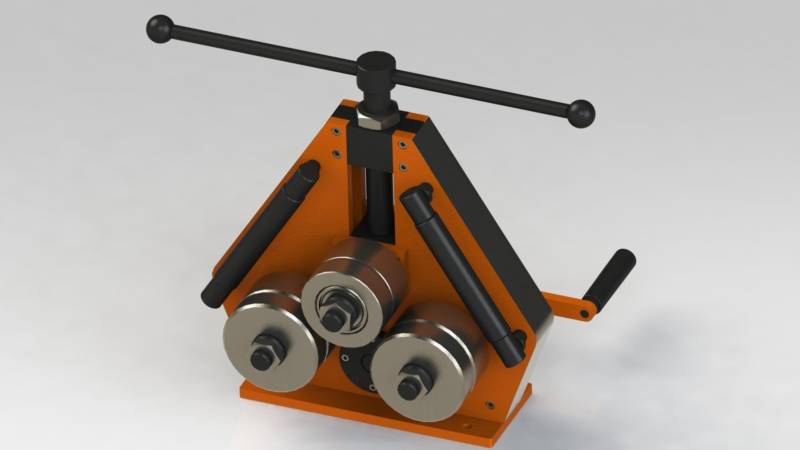

Вариант самодельного трубогиба

Основу конструкции такого устройства составляют три вращающихся ролика, один из которых является прижимным. Благодаря постепенно увеличивающемуся давлению прижимного ролика и повторяемой для каждого нового положения ролика прокатке сгибание трубы осуществляется наиболее щадящим способом, ее стенки подвергаются растягивающим манипуляциям очень равномерно.

Самодельный трубогиб с электроприводом, сделанный своими руками

Самое главное, что позволяет делать такой трубогиб, – это регулировать радиус изгиба обрабатываемого изделия. Вариантов конструктивного исполнения такого универсального устройства может быть несколько: на элементах рамной конструкции расположены вращающиеся упорные ролики, а также колесо, с помощью которого прокатывается труба; боковые несущие поверхности и основание делается из листового металла, а для перемещения прижимного ролика используется винтовая передача. На устройствах второго типа можно изменять минимальный радиус изгиба, что достигается за счет изменения положения опорных роликов.

Валы данного трубогиба позволяют комфортно работать не только с круглыми трубами, но и с профильными

Несущую конструкцию для такого трубогиба можно изготовить из дерева. Металлическими в нем останутся оси роликов, шток, крепежные элементы и ручка для прокручивания роликов, которые также можно изготовить из древесины или полимерных материалов.

Выше мы рассмотрели трубогибы, в которых процесс протягивания обеспечивается за счет вращения прижимного ролика. Есть также категория устройств, в которых движение трубы задается при помощи вращения опорных роликов.

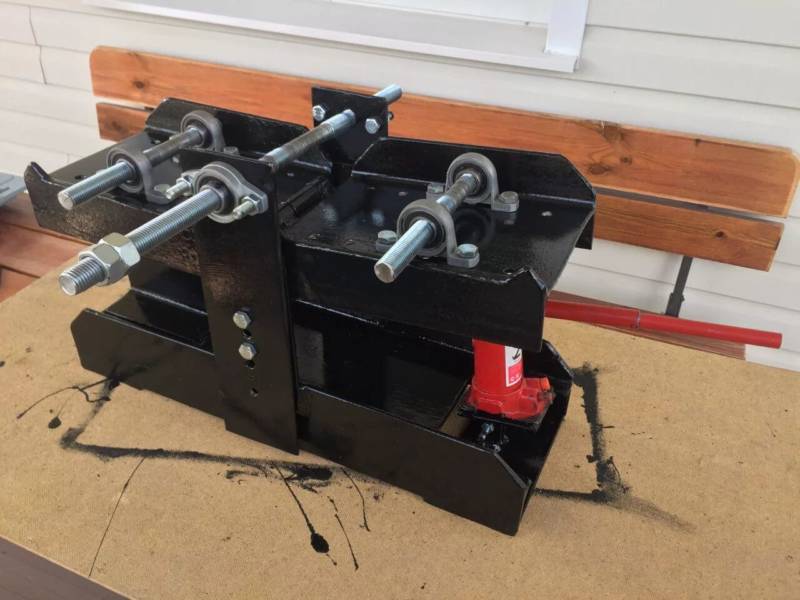

Вариант с винтовым домкратом

Трубогиб электрический или ручной, в котором вращение передается одному ролику, обладает ограниченными возможностями. Для трубогиба, в котором вращаются оба опорных ролика, характерна более сложная конструкция, так как необходимо передавать вращение сразу двум элементам.

Более удобным, по мнению многих специалистов, является трубогиб, в котором прижимной ролик расположен снизу. Некоторые мастера придерживаются мнения, что контролировать сгибание труб на нем значительно проще, они не загораживаются верхней несущей конструкцией.

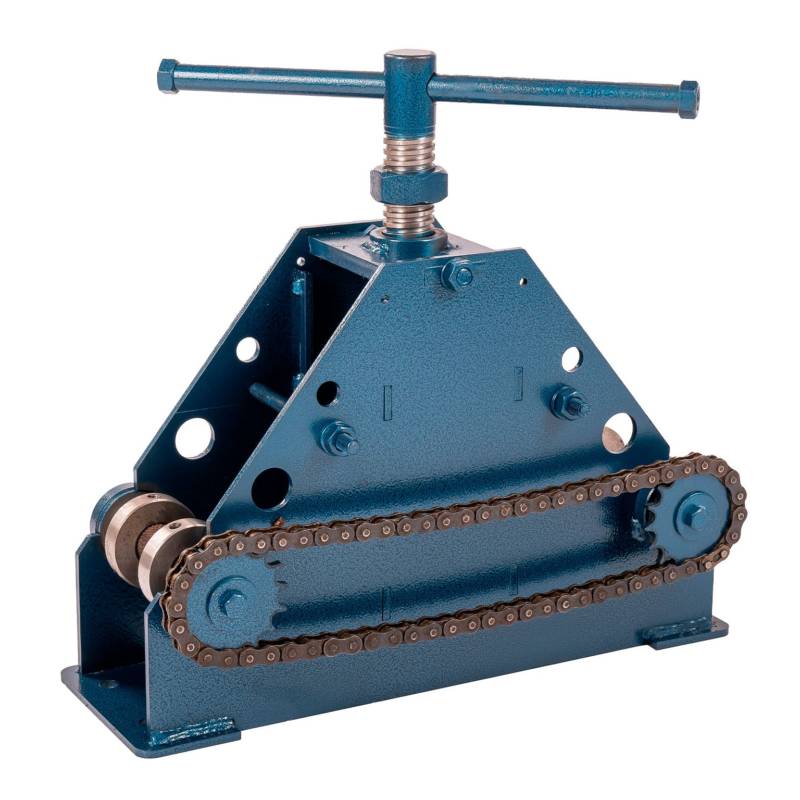

Трубогиб с электромотором и приводом через две цепи

Любое устройство для гибки труб является достаточно несложным приспособлением, работа которого основана на элементарных законах механики. Если потребность в сгибании нержавеющих, металлопластиковых труб, а также труб из других материалов возникает нечасто, то можно ограничиться и ручным устройством.

Трубогиб своими руками: чертеж, видео инструкция

Самодельные трубогибы могут быть сделаны в различных вариациях. Даже самые простые из них способны обеспечить радиус изгиба. Трубы на них сгибаются при помощи шаблона.

Простейший шаблонный трубогиб

выполняется своими руками из деревянных досок

Доски выпиливаются с небольшим наклоном, что позволяет заготовке не соскальзывать. Между собой и к основанию доски крепятся любым удобным способом.

К тому же основанию рядом с шаблоном необходимо прикрепить упор, в который при сгибе будет упираться заготовка. Расстояние между ним и шаблоном должно быть таким, чтобы трубу в этот зазор можно было легко вставить.

Трубогиб готов и теперь его можно использовать по назначению. Для этого необходимо:

1. Один конец заготовки вставить между упором и шаблоном.
2. Взяться за противоположный конец трубы и аккуратными плавными движениями согнуть ее по шаблону.
3. Чтобы заготовку можно было более легко и удобно согнуть, на ее противоположный конец можно надеть рычаг в виде трубы большего диаметра или прочного стержня.

Не рекомендуется пытаться сгибать заготовку от центра шаблона, так как она может переломиться.

Вместо деревянного шаблона по соответствующей линии изгиба на фанере можно закрепить металлические крючки. Такой трубогиб будет хорошо тем, что крючки можно переставлять, тем самым регулируя радиус изгиба заготовки.

Для того чтобы с помощью таких простейших инструментов можно было согнуть толстостенное изделие, рекомендуется применять ручную лебедку.

Сфера использования

Трубогибы используются в широком спектре областей благодаря своей способности легко и точно изгибать трубы. Вот некоторые из наиболее распространенных применений трубогибов.

Сантехника

В сантехнике трубогибы часто используются для установки и ремонта водопроводных и отопительных систем. Они позволяют формировать трубы нужной формы и размера для создания оптимальной системы водоснабжения или отопления.

Строительство

В строительстве трубогибы также активно используются. Они нужны для создания металлических конструкций, ограждений, арок и других элементов, где требуется точный изгиб труб.

Автомобильная промышленность

В автомобильной промышленности трубогибы используются для изготовления различных деталей, таких как выпускные системы, трубы охлаждения и другие компоненты автомобиля, которые требуют изгиба труб.

Дизайн интерьера

В дизайне интерьера трубогибы могут использоваться для создания уникальных элементов декора, таких как полки, стулья, столы и другие детали мебели. Таким образом, использование трубогибов простирается далеко за пределы одной области и они становятся неотъемлемым инструментом в руках любого мастера.

Классификация устройств

Как уже говорилось выше, трубогибочные станки бывают нескольких видов. Они отличаются по комплектации, принципу действия и, как следствие, по ценовым категориям.

Основными являются три вида аппаратов.

Гидравлический. Такой трубогиб профильной трубы необходимо использовать, если своими руками и простым ручным прибором не обойтись. Он, конечно, отличается по стоимости, однако, имеет и больше преимуществ. Среди них:

• высокая скорость деформирования. Работая от сети, такое приспособление для гибки профильных труб обладает большей мощностью и выполняет поставленные задачи гораздо быстрее, чем ручной аналог;
• точность при установке угла сгиба. Этим данный вид отличается от предыдущего. Используя прибор на гидравлическом приводе, можно согнуть трубу под необходимым углом с точностью до градуса;
• простота в управлении и обслуживании. Простая конструкция устройства обеспечивает легкую работу и несложный ремонт;
• малые затраты сил оператора. Вам не придется прикладывать больших физических усилий для придания трубному изделию нужной формы;
• мобильность. Оборудование так же легко перемещается, как и предыдущий рассмотренный аналог;
• универсальность. Если простой прибор на ручном управлении не способен работать с некоторыми видами трубных изделий, то этот вид устройства достаточно мощный, чтобы гнуть сталь, даже если трубы не очень маленького диаметра.

Гидравлические трубогибы бывают ручными и электрическими, последний тип чаще применяют на производстве

На электроприводе. Такие приспособления обладают большей мощностью, точностью настройки угла сгиба, однако являются наиболее дорогостоящими.

По способу гибки также разделяют приборы на три класса:

• арбалетные, с помощью которых загибание происходит посредством использования формы определенного диаметра;
• ручные пружинные, работающие посредством мощных пружин;
• сегментные, представляющие собой сегмент из древесины или другого плотного материала с установленными на него дорнами, вокруг которого загибается труба.

Ручной. Самый дешевый и простой вид. Это мобильное устройство, обладающее небольшими габаритами и весом. Кроме этого, сделать подобный трубогиб для профильной трубы своими руками намного проще и дешевле. Однако, и ограничений у него достаточно. Такой нельзя применять в том случае, если объемы работы большие и требуется регулярное частое использование приспособления. Кроме того, процесс гибки займет больше времени и сил, а использовать такое оборудование можно только для деформирования алюминиевых, пластиковых труб, а также стальных при небольшом диаметре поперечного сечения.

Параметры и принцип действия

Схема трубогибов для профильной трубы своими руками довольна легка в реализации, для этого не нужно обладать специальными умениями. Тем более, что самодельное прокатное устройство для профильной трубы будет стоить в несколько раз дешевле фабричного.

Такие станки делятся по параметрам:

• мобильность — могут быть стационарные, а могут быть переносные;
• привод — может быть ручной, гидравлический или электрический;
• способ воздействия — обкатка, прокат, намотка или воздействие штоком.

При обкатке закрепленную конструкцию обкатывают роликом вокруг неподвижного шаблона. Суть намотки обратная — изделие наматывают на подвижный шаблон при помощи закрепленных роликов. При воздействии штоком (еще называют арбалетный трубогиб) труба двумя концами опирается на неподвижные упоры, а гнутье производится штоком с закрепленным на нем шаблоном.

Прокатный трубогибочнник самый универсальный, так как он позволяет настраивать размер изгиба. Прокат производится между двумя неподвижными роликами с одной стороны и подвижным роликом с другой.

Трубогибы – конструкция и разновидности

Если для изготовления конструкции необходимо согнуть профильную трубу по радиусу, то с этим легко справится трубогиб, с помощью которого можно сделать изгиб до угла в 180 градусов. Это устройство способно изменить конфигурацию труб из нержавейки, металлопластика, алюминия. При этом изгиб производится по требуемым размерам и форме.

Конструкция трубогиба

Конструкция такого инструмента зависит от его разновидности. Однако обязательными элементами являются:

• гидроцилиндр – основная часть станка, выполняющая силовую функцию;
• открытая или закрытая рама;
• два трубных упора;
• нижняя и верхняя планки;
• нагнетательное устройство, рукоятка и перепускной клапан, расположенные на задней части корпуса конструкции;
• выдвижной шток, который обеспечивает гибочное усилие трубогиба;
• пружина, с помощью которой выдвижной шток возвращается назад;
• цапфа или упор конструкции, концы которой вставляются в отверстия на планках.

Сверху основной части станка может быть расположена проверка для уровня и пробка для заливки масла. На резьбовую часть инструмента наворачиваются планки установки, которые являются сварной конструкцией. Нижняя планка крепится фиксирующей гайкой, а верхняя прижимается двумя винтами и замком.

Для установки опор на поперечных пластинах устройства предусмотрены специальные отверстия. Снизу трубогиба имеются резьбовые отверстия для установочных болтов, которые регулируются по высоте.

Изгибаемая труба на такой конструкции располагается на ручье, который расположен в середине ее упора. Обеспечивающие сгибание сегменты должны быть изготовлены из стального точного литья.

На сегодняшний день все чаще для изготовления различных сооружений используются имеющие тонкую стенку профильные трубы. Поэтому конструкционный чертеж трубогиба для таких заготовок несколько отличается. Чтобы во время изгиба трубы не произошла деформация ее поперечного сечения, ролики по профилю следует выбирать такого же сечения, что и изделие.

Разновидности трубогибов

Имеющиеся в продаже профессиональные устройства для гибки труб могут иметь ручной, электрический или гидравлический привод.

самыми удобными считаются электромеханические инструменты

Конструкция с ручным приводом применяется для гибки труб небольшого диаметра.

Оснащенные гидроприводом трубогибы способны изогнуть заготовку, диаметр которой может быть до трех дюймов. Поэтому предназначен такой инструмент для выполнения масштабных работ.

Кроме этого, трубогибы могут различаться по способу воздействия на изделие, с помощью которого оно будет изогнуто. К таким способам относится:

1. Арбалетный метод, при котором труба опирается на два стационарных ролика и гнется между упорами под воздействием расположенного на штоке шаблона.
2. Намотка – при таком способе изгиба заготовка сначала приживается к ролику конструкции. Затем в точке гиба ставится упор. Ролик начинает вращаться и наматывать трубу между собой и упором. При этом шаблон и изделие подвижны.
3. Обкатка является самым простым способом изгиба трубы. На таком устройстве шаблон неподвижен. Труба просто зажимается, а прижимной ролик перемещается и гнет трубу вокруг шаблона.
4. Метод прокатки или вальцовки подразумевает собой использование трех вращающихся роликов. Один из них является центральным, а два опорными. На заготовку давит центральный ролик, поэтому относительно опорных элементов он должен быть установлен в соответствии с необходимым радиусом изделия.

давление от штока передается на заготовку в верхней точке шаблона

Практически не имеет недостатков метод прокатки. Именно вальцовкой в заводских условиях изготавливаются стальные отводы. Этим же способом намного легче и эффективнее делать изгиб профильных труб.
