Особенности систем теплого пола от компании Валтек

Методы соединения труб

Полиэтилен всех видов сшивки обладает «памятью формы». Это означает, что при расширении или сжатии материал восстанавливает свою первоначальную форму. Для соединения участков магистрали используют метод пайки и напрессовки: методика предполагает использование фитингов из сшитого полиэтилена. Метод нарезки не применяют. Труба может не вынести механической нагрузки. Как проводят пайку?

1. Для того чтобы соединить пластиковые трубы необходимо приготовить паяльник с насадками, фитинги и секатор.
2. На паяльник надевают насадку соответствующего диаметра. Край с меньшим диаметром предназначен для трубы, с большим диаметром – для фитинга.
3. Разогревают паяльник до 260 0С.
4. Надевают на насадку трубу и фитинг. Для трубы «валтек» под высокой температурой необходимо выдержать 6 сек.
5. Снимают пластиковые элементы и соединяют их между собой. Выдерживают 4 мин. Проводят проверку на герметичность.
6. При перегреве края трубы расплавляются. Соединение будет не герметичным.
7. Если сделано всё верно, то разъединить место пайки не представляется возможным. Его вырезают секатором под прямым углом. Выполняют повторное соединение.

Рекомендуем: Как выполняют крепёж труб для тёплого пола?

При методе напрессовки используют расширитель с насадками и клещи. Перед тем как приступить к соединению магистрали, необходимо выровнять края трубы секатором. Далее используют расширитель.

• На инструмент надевают насадку. Вставляют её в изделие.
• Поворачивают трубу на 1200. Выжидают 4 мин. Край расширится.
• Вставляют фитинг. Выжидают 6 мин. Пластик примет первоначальную форму. Соединение происходит на молекулярном уровне. Разъединить его будет невозможно. Шва не видно. Узел соединения выдерживает такие же нагрузки, как и общая магистраль.
• Проверяют узел соединения на герметичность.

Как собрать коллектор?

Распределительный блок «Valtec» производится в сборе. На горячей трубке уже установлены расходомеры. На холодной линейке находятся термоголовки, но изделие может иметь только выходы для крепления терморегулирующих устройств. Они защищены пластиковыми колпачками. Производитель даёт возможность выбирать, какую автоматику установить: термоголовку, сервопривод.

К коллекторной группе необходимо подсоединить некоторые небольшие элементы:

1. Справа к трубкам подсоединяют отсечные клапаны. В комплекте их 2 шт.
2. В клапаны подключаются поплавковое устройство для отведения воздуха.
3. Напротив воздухоотводчиков, с нижней стороны трубок присоединяются дренажные клапаны.
4. Торцы гребёнки закрываются заглушками.

Рекомендуем: Как сделать тёплый пол от полотенцесушителя?

К гребёнке отдельно подключается циркуляционный насос и трёхходовой или двухходовой клапан. Данные устройства приобретают отдельно. Они подключаются слева к трубке, в которую поступает холодный теплоноситель. Используют латунные резьбовые фитинги.

Выводят холодный и горячий контуры из металлических труб, которые подключаются к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами устанавливают циркуляционный насос с термодатчиком.

Настройку ротаметра проводят при тестировании системы обогрева. Необходимо снять с устройства защитную гильзу. С помощью красного кольца, верхней втулки, выставляют ротаметр на ноль.

Далее с помощью той же втулки устанавливают клапан на о для больших помещений, на о для маленьких комнат. Чтобы зафиксировать параметры ротаметра нижнее кольцо поворачивают вправо до упора.

Возвращают защитный колпачок на прежнее место. Ротаметр может не иметь фиксирующего кольца. В этом случае показатель наполняемости трубопровода выставляется без фиксации. Необходимо регулярно проверять работу клапана.

Гребёнку укрепляют на стене или размещают в коллекторном шкафу. Производитель даёт гарантию на оборудование 10 лет. Центры обслуживания находятся в Санкт-Петербурге, в Москве. Прослужит блок более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого терморегулятора работу блока управления тёплым полом можно осуществлять через электронные гаджеты.

Рекомендуем: Сколько потребляет тёплый пол?

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Сколько стоит готовый узел

Конечно, можно не мучиться с изучением схем работы разных видов подключений, а купить уже собранный вариант системы. Такие варианты вы можете найти в строительных магазинах, но цена на них высока. Зато это убережет вас от ошибок при сборке и расчётов, ведь нужно хорошо знать назначение каждой детали.

Пример неправильного подключения

К примеру, наиболее популярный в России итальянский смесительный узел для теплого пола Valtec с насосом обойдется вам примерно в 15 тысяч рублей. Не менее популярный американский смесительный узел для теплого пола Watts Isotherm стоит также в пределах 15-16 тысяч. Если вы хотите сэкономить, то можно собрать подобный узел своими руками из отдельных деталей.

Сколько трубы потребуется для «теплого пола»?

Чтобы точно рассчитать нужное количество труб, можно воспользоваться программными средствами либо вооружиться миллиметровой бумагой, на которой в масштабе будет чертиться план помещения.

На схеме обязательно указываются все крупные предметы мебели, которые будут стоять неподвижно. Трубы под ними прокладывать не нужно, ведь это невыгодно и вредно для самой мебели.

На план нужно нанести схему расположения труб. Укладку проводят одним из следующих способов:

• «Змейка» — простой вариант монтажа, который имеет один недостаток – неравномерный прогрев помещения, что становится понятным из рисунка. Одна часть комнаты может прогреваться меньше, так как теплоноситель прибудет уже остывшим. Еще расстояние между участками с еще не остывшей водой может быть слишком большим;
• «Спираль» — она обустраивается сложнее, требует более профессионального подхода к расчету и монтажу, но при этом тепло по полу будет распределяться равномерно, так как зоны с теплой и холодной водой будут чередоваться. Углов поворотов будет меньше, что может повлиять на скорость перемещения теплоносителя в трубах.
• Комбинированная система. Совмещает в себе принципы работы Змейки и Спирали.

Схема расположения труб

При создании плана нужно учесть, что трубы укладываются на расстоянии 15-20 см от стен, а шаг между ними должен быть 20 см-35 см. Если же теплый пол – единственный источник тепловой энергии, то шаг должен быть минимальным. Вот почему в домах, где теплый пол — всего лишь приятное дополнение, а не основной способ добычи тепла, допускается использование полипропиленовых труб с большим радиусом изгиба.

Данные приведенные выше достаточны для того, чтобы можно было хотя бы примерно посчитать примерное количество необходимых материалов и затраты на них – проектирование системы теплых полов, как и их монтаж, лучше доверить профессионалам.

Возникновение проблемы

1. Вы монтируете контуры тёплого пола в ванной, гостиной и кухне;
2. Они подключаются к одному коллектору;
3. Площадь ванны, кухни и гостиной явно различается, поэтому и длина контура тёплого пола будет различаться в каждой комнате, соответственно расход теплоносителя (воды) будет разным.

Проблема с радиаторами легко решаема, ведь в инструкции сказано, что, установив на каждую батарею терморегулятор, вы сможете управлять количественным расходом. Обычно терморегулятор – это обычный вентиль. Подобно проблема решается и с системой тёплого пола.

Подключая контуры напольного обогрева к одной коллекторной группе, вы можете сбалансировать их двумя способами:

Сшитый полиэтилен или металлопластик для теплого пола

В завершение сравнения труб из сшитого полиэтилена и металлопластиковых, мы можем сделать следующий вывод – эти два вида имеют приблизительно одинаковые характеристики.

Отличия заключаются в том, что металлопластиковая труба имеет большую теплопроводность, быстрее прогревается, и позволяет сократить время при монтаже, однако такие трубы имеют стоимость несколько выше, нежели из сшитого полиэтилена.

Сшитый полиэтилен все чаще сейчас применяется для обустройства внутрипольного обогрева. Сам материал, конечно же, достаточно дорог. Однако сшитый полиэтилен очень удобен в работе и отвечает всем обозначенным выше требованиям, в том числе долговечности эксплуатации и высокой теплопроводности.

• Характеристики и свойства этих двух типов очень похожи:
• соединение элементов не требует специальных инструментов и особой квалификации исполнителя;
• процесс монтирования не занимает долгого времени;
• оба типа изделий поддаются сгибанию. Кстати, именно эта особенность выгодно отличает их от еще одной разновидности труб – полипропилена, который требует различных тройников и уголков.

Если анализировать степень надежности, то тут, конечно, на первом месте сшитый полиэтилен, потому как системы с его применением используют специальные фиксирующие гильзы, роль которых – герметизировать место стыка отрезков.

Металлопластик не имеет такого элемента и там соединение трубы и фитинга открытое, что со временем может стать причиной течи.

Оба типа располагают разными температурными режимами: если сшитый полиэтилен эксплуатируется при +95°С, а в одиноких случаях и при +110°С, то металлопластик не рекомендуется эксплуатировать при температуре выше +75°С.

Что касается кислородной непроницаемости, то оба типа располагают довольно высоким уровнем этого фактора, но если принимать во внимание вопрос прочности, то тут, конечно, преимуществом владеет сшитый полиэтилен. Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет

Вот, к примеру, цикличное замораживание и размораживание никак не влияет на PEX, но если вода замерзнет в металлопластике, то такое изделие, скорее всего, попросту разорвет.

Совсем недавно отечественные строительные рынки были переполнены металлопластиковыми трубами, так как этот материал был весьма популярным. В нынешнее время — это давно уже не лидер продаж.

1. Этому предшествовали две проблемы:
2. появление некачественного поддельно материала;
3. протечки на месте стыковки.

В заключение хочется указать, что трубу для теплого пола лучше всего использовать известных официальных производителей, у которых тщательный контроль качества производства труб гарантирует бесперебойную эксплуатацию в течение всего заявленного срока службы, и немаловажным фактором является наличие сертификатов качества и предоставление гарантии.

Это такие торговые марки, как Rehau, Valtec, Tece, Uponor, Ekoplastik, Aquapex, Kan, Fado, Icma. Все они предоставляют гарантию, имеют европейскую сертификацию, и самое главное – давно зарекомендовали себя на рынке.

При наличии газа наиболее экономичным способом отопления частного дома является двухконтурный газовый котел.

Или как вариант электрокотел.

Функциональные возможности

Основное предназначение насосно-смесительного узла – это стабилизация температуры теплоносителя при поступлении в водяной контур посредством использования для подмешивания воды из обратной линии. Таким образом, происходит оптимальное функционирование теплого пола без перегрева.

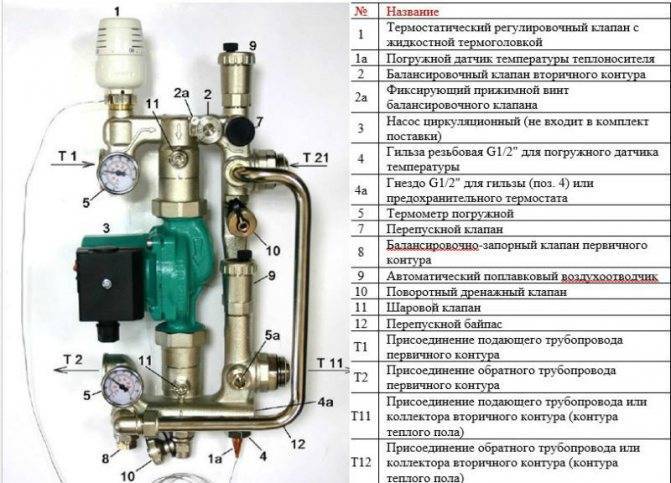

В конструкцию узла Combi входят следующие сервисные элементы:

• сливные клапаны;
• воздухоотводчики;
• термометры.

  Принцип работы узла Combi

Для осуществления регулировки узла служат следующие органы:

К узлу VALTEC COMBIMIX допустимо подключать неограниченное количество веток тёплого пола суммарной мощностью не более 20 кВт

• балансировочный клапан на вторичном контуре, обеспечивающий смешивание в нужной пропорции теплоносителей из подающего и обратного трубопровода для обеспечения нормативной температуры;
• балансировочно-запорный клапан на первичном контуре, отвечающий за подачу в узел необходимого количества горячей воды. Он позволяет при необходимости полностью перекрыть поток;
• перепускной клапан, позволяющий открывать дополнительный байпас для обеспечения работы насоса в ситуации, когда все регулирующие клапаны закрыты.

Схема подключения разработана с учетом возможности подсоединения к насосно-смесительному узлу необходимого количества ответвлений отопления пола с суммарным расходом воды, не превышающим 1,7 м3/ч. Расчет показывает, что подобная величина расхода теплоносителя при разности температур в 5°С соответствует мощности 10 кВт.

В случае подключения к смесительному узлу нескольких веток целесообразно подбирать коллекторные блоки из линейки Valtec с обозначением VTс.594, а также VTс.596.

Минимальные обязательные требования к трубам

Перед посещением магазина для покупки комплекта водяного обогрева пола нужно внимательно изучить минимальные требования к трубам-водоводам, работающим под давлением в стяжке. Это необходимость, которая не обсуждается. Слишком специфические условия эксплуатации.

1. В уложенном контуре «теплого пола» не должно быть сращиваний труб. Любой вид соединений: фитинги, фланцы, сварка, склеивание был и остается самым уязвимым местом в любом трубопроводе. Поэтому риск протечек очень высок. А это, полный демонтаж пола с большими финансовыми тратами.

2. Из первого требования логично вытекает второе — длины труб должно хватать для одного контура. Должна быть бухта, а не метраж.

3. Стальные трубы сразу отметаются: причин много, но первые три убийственные:

• без сварки не обойтись;
• подвержены коррозии, в том числе выполненные из нержавеющей стали — щелочная среда цементно-песчаного раствора медленно, но верно разъедает металл;

Так выглядит металлическая труба внутри после 10-15 лет эксплуатации.

не совпадает коэффициент линейного расширения с бетонной стяжкой при нагревании — появляются микротрещины.

4. Стенки трубопровода не должны пропускать кислород, который окисляет растворенное в воде двухвалентное железо (Fe2+). За год в теплоносителе может оказаться до 4 кг ржавчины (циркулирует вместе с жидкостью). Точно такой же процесс происходит и с трехвалентным железом (Fe3+). Только ржавчины больше — до 12 кг и она оседает на стенках труб.

5. Материал труб должен выдерживать температуру около +90oС. Такие внештатные ситуации возникают, когда выходит из строя регулирующая аппаратура и горячая жидкость поступает напрямую из котла в контур.

6. При нагревании материала контура происходит его удлинение. Стяжка этому препятствует и сама, в свою очередь, сдавливает трубы, в связи с чем возможны деформация и разрушение. Проблема решается двумя путями: у материала должен быть маленький коэффициент линейного расширения под действием температуры, либо он обладает достаточной прочностью и эластичностью, чтобы сопротивляться возникающему напряжению.

Преимущества и недостатки регуляторов Валтек

Продукция итальянского бренда создана специально для российского рынка. Среди ее преимуществ:

1. Соответствие государственным стандартам.

2. Гарантия на все изделия.
3. Широкий модельный ряд.
4. Официальные дистрибьюторы в России.
5. Стабильная работа регулирующих устройств.
6. Низкая цена.

Если изучить отзывы о редукторах Valtec, то большинство из них будут положительными. В целом свои функции они выполняют, занимают мало места, недорого стоят.

Наиболее частые жалобы на регуляторы с манометром:

• не держит давление в статике, работает только в динамике, то есть при открытом кране;
• иногда при включении нагрузки начинает гудеть, а стрелка манометра дребезжит и просаживается.

В случае поломки или обнаружения дефекта производитель рекомендует обратиться к продавцу или поставщику товара с составленной в письменном виде претензией и приложенными к ней документами. Если есть вопросы по продукции, то можно позвонить по горячей линии.

Настройка

Для подключения труб к распределительным коллекторам используется труборез для отрезания нужной длины, калибратор, снимающий фаски и обжимной фитинг. Проводить детальный расчет в домашних условиях сложно, поэтому обязательно изучается инструкция, где подробно отражена настройка насосно-смесительного узла в определенной последовательности.

• Снимается термоголовка.
• Для балансировочного клапана на вторичном контуре производится расчет пропускной способности по формуле.

  Два варианта смесительного узла

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускной способности клапана;

t1 – температура воды первичного контура на подаче, °С;

t11 – температура вторичного контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Рассчитанную величину kνb нужно выставить на клапане.

• Настройка нужного режима функционирования перепускного клапана при выставлении максимального значения перепада давлений в 0,6 бар.
• Чтобы теплый пол функционировал эффективно, настраивается требуемая скорость насоса. Для этого необходимо определить значение расхода теплоносителя в системе вторичного контура, а также потери давления, появляющиеся в контурах, расположенных после узла.

  Оборудование для смесительного узла Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / ,

где Q – суммарная тепловая мощность водяного контура, присоединенного к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потерь давления используется специальная программа гидравлического расчета. Чтобы определить скорость насоса, которая устанавливается при помощи переключателя, по рассчитанным показателям, используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключение контуров теплого пола

• Производятся операции по настройке балансировочного клапана на первичном контуре.
• На терморегуляторе устанавливается необходимая для комфортного обогрева температура.
• Производится пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить половое покрытие.

Как установить напольное отопление

«Валтек» обучает специалистов по установке системы отопления в Москве и во многих городах СНГ. Они осуществляют подключение системы и проводят тестирование оборудования. Схема монтажа водяного тёплого пола:

• на ровное бетонное покрытие укладывают теплоизоляцию «Валтек»;
• к стене монтируют демпферную ленту; она выполнена из вспененного полимера; необходима для компенсации расширения материала; для блокирования тепловых волн;
• на утеплителе укладывают трубы 16*2 мм; используют методику «змейка» или «улитка»» укрепляют контур металлическими скобами;
• подключают контур к коллекторной группе; отдельные выходы для горячей и охлаждённой воды;
• на выходе к коллектору устанавливают шаровые краны 1”; их 2 шт.; на горячий и холодный контуры;
• из коллекторов выводят трубопровод 26*3 мм;
• на трубе с горячей водой устанавливают циркуляционный насос с шаровым краном;
• затем, подключают смеситель трёхходовой с термоголовкой и датчиком;
• выводят трубу с горячей водой к котлу;
• отдельно можно сделать магистраль к радиаторному отоплению, если есть такая необходимость;
• прокладывают трубы с охлаждённой водой от коллектора к котлу;
• лишнюю жидкость отводят в накопительный бак; для него предусматривают отдельную линию; из накопительного бака можно вывести контур ГВС для хозяйственных нужд;
• на трубе, которая ведёт из ёмкости к котлу, устанавливают фильтр для воды, обратный клапан;
• проводят подключение горячих и охлаждённых труб к котлу; для этого в отопительном агрегате предусмотрены отдельные патрубки; они соединены с теплообменником.

Напольное отопление является хорошей альтернативой радиаторному обогреву. Тепло равномерно распределяется по всему объёму комнаты, создавая комфортный микроклимат. Система безопасная, долговечна. При использовании автоматического управления её легко эксплуатировать.

Место Valtec в рейтинге производителей труб

Разумеется, компания Valtec далеко не единственный производитель полипропиленовых труб, который достоин должного внимания. На сегодняшний день множество крупных предприятий, как зарубежных, так и отечественных производят трубы из полипропилена по своей собственной технологии и с использованием различных модификаций материала. Исходя из данных средств массовой информации, можно составить краткий рейтинг компаний и увидеть какое же место в нём занимает Valtec:

1. Наиболее качественные и долговечными по праву считаются полипропиленовые трубы немецкого производства, в частности компании Banninger Reiskirchen, которая использует полипропилен нового поколения PP-RCT и Wefatherm, работающей с полипропиленом PP-R. Трубы выпускаются в белом и чаще в зелёном цвете, а производственная гарантия составляет 10 лет. Но, из-за значительной стоимости, трубы этих компаний не слишком пользуются популярностью в нашей стране, хотя их качество заслуживает уважения;
2. Полипропиленовые трубы чешской компании WAWIN Ecoplastik известны во всём мире, так как именно этот бренд одним из первых начал производить инженерную сантехнику данного типа. Качество продукции не вызывает сомнения, но вот цена заставляет задуматься о других возможных вариантах;
3. На третьем почётном месте находится уже рассмотренная ранее итальянская компания Valtec, качество продукции которой сравнимо с предыдущим производителем, а вот стоимость порадует отечественного потребителя;
4. Полипропиленовые трубы турецкого производства, а именно таких компаний как TEBO, Pilsa, Vesbo и многих других имеют меньшую стоимость и соответственно несколько уступают в качестве предыдущим фирмам;
5. Наиболее бюджетными вариантами считаются полипропиленовые трубы китайских (BLUE OCEAN, Dyzain и т. д.), а также, как бы это ни было б прискорбно, отечественных производителей, таких как Heisskraft, Политек и РВК.

Исходя из всего вышесказанного, можно сделать вывод, что Valtec является одной из самых популярных и востребованных компаний на рынке инженерной сантехники. Высокое качество исходных материалов, высокотехнологичное производство, продуманная система монтажа и, конечно же, приемлемая цена полипропиленовых труб выводят их на лидирующие позиции в данном сегменте рынка.

Описание элементов коллекторной группы

производит нагревательное оборудование для систем отопления, радиаторного и напольного. Для водяного обогрева приобретают трубу, перфорированный утеплитель с элементами крепления для жидкостной магистрали.

Трубы подключают к гребёнке, которая состоит из подающего и обратного коллекторов. Что предусматривает распределительный жидкостной блок от «Valtec»?

1. Подающий коллектор; к нему подключается магистраль с горячим теплоносителем.
2. Блок оснащён расходомерами, которые контролируют наполняемость напольного водяного контура.
3. Для выведения воздуха предназначается концевая трубка с поплавковым устройством.
4. На обратном контуре имеются выходы для установки термоголовки. Если головка неисправна, то её снимают для ремонта. При этом система обогрева «тёплый пол» работает в штатном режиме, без слива теплоносителя. Термоголовку можно поменять на сервопривод или другое регулирующее устройство.
5. Клапаны расходомера; они укреплены на планке с горячей водой не стационарно. Для них предусмотрено резьбовое соединение. При необходимости их можно снять.
6. Система оснащена поплавковым устройством для отвода воздуха. К нему подключается отсекающий клапан, который позволяет при необходимости снять поплавок.
7. Для удаления теплоносителя из системы отопления предназначен дренажный кран. Он имеет шарнирную конструкцию.
8. Чтобы монтаж коллекторного блока для тёплого пола«Valtec» не вызывал затруднения, в комплект к оборудованию входят переходные ниппели, фитинги. Они оснащены прокладками из термостойкой резины.
9. Рабочая температура гребёнки 90 0С.
10. Оптимальное давление 8 бар.
11. Уровень наполняемости магистрали 2,5 м3/ч.

Рекомендуем: Как укладывают тёплый пол на балконе?

Системы, которые не предусматривают расходометров, стоят дешевле, но если наряду с большими помещениями к гребёнке подключена магистраль санузла или ванной комнаты, которые невелики по размеру, то устройство для наполняемости водяного контура необходимо.

Наряду с термоголовкой или сервоприводами она регулирует наполняемость водяного контура и температуру в помещении. Расходомер представляет собой клапан. Он закрывается, предотвращая доступ горячей воды в определённый контур. Устройство срабатывает, если поток теплоносителя превышает допустимую норму.

Коллектор «Валтек» для тёплого пола выполнен из нержавеющей стали или из латуни с никелированным покрытием. Фитинги изготавливаются из горячештампованной латуни. Поплавок для воздухоотвода производится из полипропилена.

• Размер коллекторной группы зависит от количества выходов. Если блок предусматривает 3 выхода, то длина трубки 230 мм. При 7 выходах гребёнка имеет длину 430 мм.
• Шаг между выходами 60 мм.
• Размер выхода 1”.

Гребёнка крепится на стену посредство кронштейнов. Они имеют фигурную конструкцию. Край, который плотно прилегает к поверхности стены, предусмотрен для холодного контура. На выступающей поверхности укрепляют трубку с горячим теплоносителем.
