Этапы постройки четырехскатной крыши
Первым этапом постройки крыши является определение предназначения крыши (покрывает мансардный этаж, чердак и т.п.), выбор материала кровли (в зависимости от этого будет определен список материалов для строительства), учет атмосферных условий места, где будет эксплуатироваться крыша (ветер, дожди, снег).
Выбор вальмовой крыши придаст строению большую стойкость к дождевым воздействиям и сделает ее более прочной (стропильная система более надежна). Главное отличие этого вида крыши от двухскатной крыши заключается в том, что в ней вместо боковых фронтонов располагаются два треугольных ската крыши.
При выборе угла наклона скатов следует учитывать уровень осадков и ветровые характеристики местности. При небольших и средних среднегодовых осадках угол рекомендуется выбирать в пределах 4-40 градусов. При обильных снегопадах и затяжных дождях, рекомендуемый оптимальный угол наклона скатов находится в пределах 40-60 градусов.
В качестве материала для кровли может быть: рулонная кровля, черепица или металлочерепица.
В зависимости от всех вышеперечисленных нюансов будет выбрана толщина и другие параметры деревянной составляющей четырехскатной крыши.
Конечным результатом первого этапа является создание схемы будущей крыши, на основе которой будет произведено строительство.
Опишем дальнейшую технологию того, как сделать четырехскатную крышу своими руками.
Второй этап заключается в постройке основания для крыши. Основание используется для равномерного распределения нагрузки с кровли на несущие стены. Строительство четырехскатной крыши предполагает основание, которое можно построить своими силами – деревянный мауэрлат и лежни. Под основание для продления срока службы кровли необходима гидроизоляция. На гидробарьер по внешнему контуру здания располагают мауэрлат (размер этого бруса варьируется, или 100х150 мм, или 50х150 мм.).
Лежни – брус, расположенный в плоскости основания стропильной системы на одинаковом расстоянии от двух боковых мауэрлатов. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки (см. чертежи четырехскатной крыши). Крупные кровельные конструкции могут предусматривать несколько лежней.
Третий этап заключается в непосредственном монтаже каркаса крыши (основания, стропила, обрешетка).
Конструктивно различается постройка крыши в доме с существующими перекрытиями или без них (в данном случае нет необходимости в укладке балок перекрытий, на которые будут установлены опоры).
К установке стоек (вертикальных опор каркаса крыши) следует подойти с особой тщательностью. Необходимо точно выдержать угол установки (90 градусов). При малейших отклонениях возможна дальнейшая деформация крыши. Шаг монтажа стоек – до двух метров.
Устройство четырехскатной крыши дома состоит из четырех плоскостей (скатов). Двух трапециевидных и двух треугольных. Трапециевидные скаты будут образованы боковыми стропилами, вальмовые (треугольные скаты) – накосными (диагональными) стропилами.
Упор стропил вверху каркаса осуществляется в коньковый брус (прогон). Данный брус идет поверх вертикальных стоек (возможно пазовое соединение со стойками). Расстояние между стропилами – от 50 до 150 см (согласно плану крыши). Рекомендуемая ширина доски стропил 150 мм.
Крепление каркаса производится с помощью уголков и стальных пластин саморезами (гвоздями). Для укрепления полученной конструкции используют диагональные опоры, подкосы, ветровые балки. Они позволяют увеличить допустимую нагрузку системы.
Поверх стропил укладывается гидроизоляция. Затем делается контробрешетка (бруски, которые крепятся на стропила поверх гидроизоляции). Она нужна для создания вентиляционного канала между кровельным материалом, обрешеткой и гидроизоляцией. Это позволит быстро и эффективно выводить влагу. Далее выполняется обрешетка – горизонтальные доски крепятся от низа до самого верха к контробрешетке (см. схему устройства четырехскатной крыши).

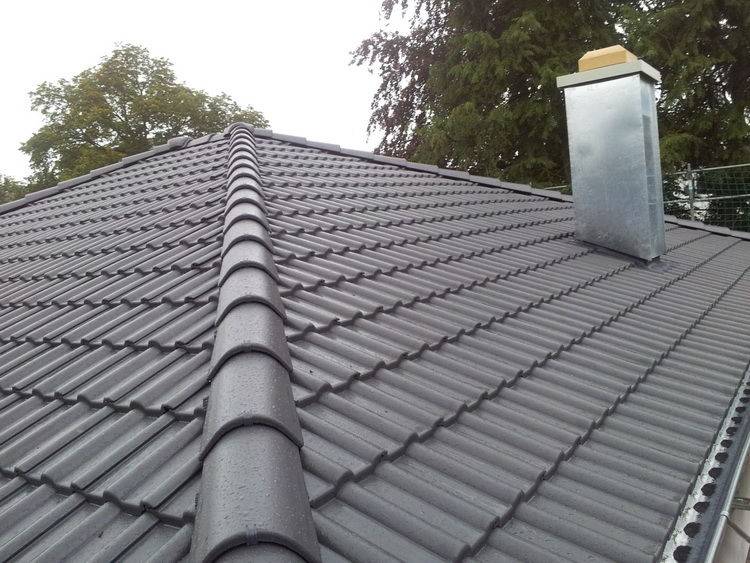

Последним этапом следует монтаж кровельного материала. Монтаж производится в зависимости от параметров материала. Пример монтажа металлочерепицы.
Таким образом, монтаж четырехскатной крыши – достаточно трудоемкий процесс, который требует тщательного подхода. Для более глубокого понимания постройки следует просмотреть фото и видео материалы.
Преимущества и недостатки трехскатных кровельных конструкций
Описанные виды – «половинки» для обычных крыш: вальмовой и шатровой. Это простые кровли, в них не 4 ската, а 3.
Выделяют такие преимущества и недостатки:
- В первую очередь упрощается сам монтажный процесс, за счёт половинчатости сооружаемой конструкции. На неё уходит меньшее количество строительных материалов, времени.
- Половинчатость создает несимметричную версию крыши, действующую на стены, фундамент пристройки неравномерно. Это обязательно учитывается при составлении проекта.
Сильный ветер приводит к опрокидыванию кровли с 3-я СК. Этот момент нужно учитывать всегда.
Четырёхскатная крыша всех форм – конструкция, компенсирующая давление 2-х скатов, находящихся друг напротив друга. Отсутствие единственного такого элемента в трехскатной кровле нарушает данную компенсацию. И если стена дома сдерживает большие нагрузки, то сропильная система — нет. Во время монтажа нужно использовать высокопрочные разновидности крепежа, дополняя их распорками, подкосами и крепёжными элементами.
В других отношениях это простая конструкция, которую допускается покрыть любым кровельным изделием. Она утепляется, можно установить софиты, приделать изнутри материалы для декорации потолков, монтировать светильники.
Конструкция трехскатной крыши
Каркас крыши состоит из:
- Мауэрлата – опорного бруса, уложенного на верхний участок противоположных стен и передающий им нагрузку от крыши. В качестве мауэрлата в деревянных домах обычно выступает верхний венец сруба. В каменных постройках мауэрлат крепится к верхнему ряду кладки при помощи анкерных болтов.
- Стропил, предназначенных для формирования контура кровли. Они устанавливаются парами с обеих сторон крыши и, соединяясь в районе конька, образуют стропильную систему. Шаг установки зависит от размеров конструкции и вида кровельного покрытия. Также следует учитывать статические нагрузки на кровлю.
- Стоек – опор, предназначенных для поддержки стропильной системы. Они устанавливают в области конька в вертикальном положении.
- Лежня – горизонтального опорного бруса, расположенного на несущей внутренней стене для установки стоек.
- Подкосов – наклонных опор, устанавливаемых под углом к стропилам и соединяющих их в жесткую конструкцию, которая должна выдерживать значительные нагрузки.
- Балок перекрытия, досок лежащих на мауэрлате и являющихся каркасом перекрытия между этажом и чердачным помещением.
- Конькового бруса – уложенного на вертикальные стойки, служащего опорой стропильной системы;
- Шпренгеля – вертикальной опоры, поддерживающей накосные стропила.
- Обрешетки –системы, выполненной из доски, бруса и фанеры, на которую укладывается кровельное покрытие.
Надёжность и долговечность трехскатной кровли и постройки в целом полностью зависят от точного и профессионального расчёта стропильной системы. Неверно рассчитанная нагрузка становится причиной деформации и разрушения кровли или самой постройки.
Виды стропильных систем
Существуют висячая и наслонная конструкции. Первый тип отличается тем, что стропила встречно опираются друг на друга. Такую разновидность применяют для зданий, у которых отсутствуют центральные несущие стены. Нагрузка является распирающей. Для увеличения прочности делают стяжки между противоположными стропилами, используют стойки, подкосы и другие приспособления.
Наслонная конструкция четырехскатной крыши включает в себя дополнительные опоры для стропил. Они укрепляются под коньковым прогоном и передают часть нагрузки на несущие стены внутри здания.
Различия систем: 1) Висячая 2) Наслонная
Установка металлочерепицы
Монтаж начинают у стены. Положите лист и попросите помощника придержать материал. Кровельщику нужно перейти на соседний скат крыши и пометить метки ровно с досками обрешётки примыкающего СК.
Рекомендация специалистов: при отрезании размеры листа лучше делать в минус. Если на стыках 2-х скатов будут отверстия, то их закрывают коньковыми компонентами кровли.
Как должна проходить установка: нижняя волна упирается о границу капельника, лист лежит на обрешётке без зазоров. По этому алгоритму закройте всю крышу, кроме верхнего конька. Он устанавливается в последнюю очередь после герметизации между стеной сооружения, кровлей.
Процесс монтажа конструкции наслонного типа на кирпичном здании
Монтируется стропильная система шатровой крыши следующим образом:
1. На верхнее основание стен укладывается подкладочный материал, который способен противостоять воздействию влаги и защитит от гниения деревянные балки, укладываемые на них.
2. Далее укладываются по контуру балки и поперечные лежни. Не стоит соединять их при помощи скоб или шурупов. Нарушая целостность древесины, мы снижаем ее показатели прочности, что вовсе нежелательно, так как основная нагрузка от веса конструкции приходится именно на них. Соединение выполняется посредством врезки деталей друг в друга (шип-паз).
3. На уложенные лежни поперек монтируются подмости.

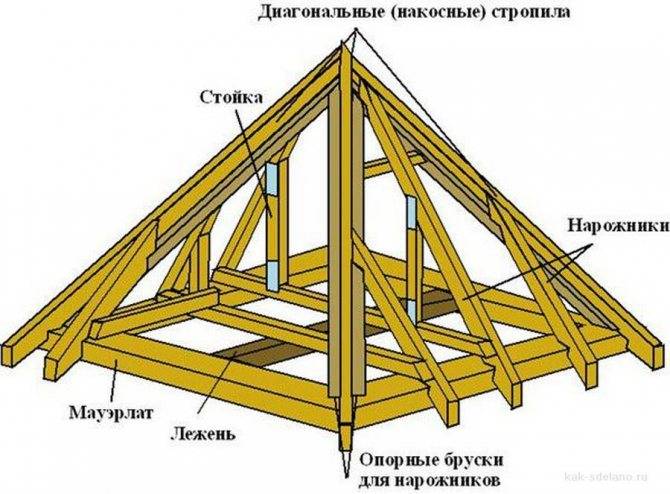

пример строительства шатровой кровли 1-4 этапы 5-7 схема крепления стропил к кирпичной стене пример шатровой крыши
4. В центре площадки устанавливается вертикальная опора на лежне. На ее верхней части делаются пазы под закладку в них шипов с угловых стропил.
5. На углах площадки устанавливаются нижние края угловых наклонных элементов. В стропилах делают пазы в месте стыковки с горизонтальными балками, именно ними они и будут фиксироваться. На концах их делаются шипы-крючки, которыми они будут в коньке зацепляться за вертикальную центральную опору.
6. Поднятые наклонные элементы соединяются между собой посредством стяжек – горизонтальные перекладины, концы которых скрепляют два рядом стоящих стропила. Монтируются при помощи саморезов.
7. К угловым наклонным элементам (вдоль их сторон) крепятся нарожники при помощи гвоздей. К последним будут прикрепляться подкосы. Они служат опорой для основных деталей, снимают с них часть нагрузки, дабы избежать разлома по их длине.
Как монтируется стропильная система четырехскатной крыши .
8. Под подкосы устанавливают шпрингели для увеличения их прочности.
9. Учтите, что главные элементы, выходящие из углов под наклоном, должны монтироваться под прямым углом. В данном случае имеется в виду схождение друг с другом двух элементов размещенных по диагонали. Их стыковка проводится под прямым углом.
10. Если угловые элементы устанавливались вровень с краем стен, то их удлиняют при помощи кобылок. Именно на них будет монтироваться отвес, защищающий стены от осадков.
11. Далее на площадках монтируется обрешетка, которая будет гидроизолироваться и покрываться кровельными материалами.
Завершительным этапом будет фиксация стропил непосредственно к стенам здания. Для этого понадобится проволока толщиной около 5 мм, из нее вяжут хомут, накидывают его на ногу и затягивают. Свободный конец проволоки необходимо закрепить на металлическом крюке, который вбит в стену немного ниже от ее верха. Минимальное расстояние от ерша (крюка) до мауэрлата – 300 мм. Крепление производится через 1 стропильную ногу.
Интересное на сайте
Строительство собственного дома может законно претендовать на звание одного из самых главных событий в жизни. Важным решением является выбор материала и технологии строительства, поэтому будем …далее. »
Основанием для монолитного дома может служить свайный или ленточный фундамент. Хорошим решением является основа из плит. Итоговый выбор напрямую зависит от анализа рельефа и грунта, …далее. »
Строительные технологические процессы регулярно совершенствуются. На смену привычному панельному и кирпичному строительству пришел монолит. Многие застройщики оценили этот метод и применяют его чаще всего в …далее. »
Оценивая благоприятное воздействие на организм водных процедур с парением в сауне, многие хозяева загораются идеей строительства своей баньки. Некоторые мужчины берут за основу свою баню, …далее. »
Подбор материала для стропил
Для возведения стропильных систем, скажем, такой конструкции как, двускатная стандартная крыша, как правило, используют, доски сечением 25 на 150мм, что является идеальным размером, постоянно используемым при постройке крыш.
Доски такого типа можно впоследствии разрезать на рейки, которые затем использовать для сооружения обрешетки под кровлю.
Необходимо подобрать, в первую очередь, материал для стропил высокого качества. Лучшим вариантом здесь считается сосна либо лиственница. Материал следует приобретать сухим и обработанным антисептиком для древесины, так как на нем будет лежать вся нагрузка кровельных материалов.
Брус для конька вальмовой крыши вырезают из аналогичного материала, из которого и стропила.
Инструкция по сооружению трехскатной крыши
Применение трехскатной кровельной конструкции при возведении зимнего сада
- После монтажа по периметру стен мауэрлата выполняют разметку центрального прямого отрезка крыши, в пределах которого будут монтироваться вальмовые стропила. Необходимо помнить, что подбор бруса прямоугольного сечения основан на величине нагрузки кровельного покрытия и промежуточных прогонов на стропильную систему.
- По завершению монтажа двускатного участка переходят к сооружению несущей конструкции, формируемой с помощью конькового бруса и стропил. Соединение центрального стропила с коньковым брусом должно производиться с отступом отмеченного от торца дома расстояния.
- На узлах крепления стропил и мауэрлата обязательно предусматривается присутствие горизонтальных вырубок, которые предназначаются для стыковки. С их помощью передается нагрузка на стены и обеспечивается дополнительная надежность соединения. Шаг стропил рассчитывают, руководствуясь высотой крыши и наличием в ней окон, типом обрешетки и утеплителя. Причем данное расстояние должно быть не меньше60 см.
- Разметку центрального стропила начинают с определения центра торцевой стены. По окончанию этого производят установку заготовки запиленного стропила на верхнюю обвязку. Стропило прислоняют к коньковому брусу и очерчивают вертикальный запил. Далее отпиливают коньковый брус и пристыковывают к его торцу центральное стропило. По окончанию стыковки устанавливают центральное стропило боковой вальмы от центра расположенных по бокам мауэрлатов к коньковому брусу. Установив дополнительные угловые стропила, сформировывают окончательный контур крыши. Нужно не забывать, что прогоны угловых стропил будут длиннее прогонов обычных стропил. При соединении элементов стыки внахлест неприемлемы, так как только стык в упор сможет обеспечить правильную передачу нагрузки.
Герметизация ендовы
Чтобы облегчить работу, соберите строительные леса, сделайте лестницу для хождения по крыше. Для защиты поверхности металлической черепицы от повреждения, упорные материалы оббейте мягким изделием. Используйте для этого линолеум. Этапы герметизации:
- На стене сделайте линию – по ней нужно обработать штробу для монтажа металлической части герметизации. Чтобы прорезать кирпичную кладку воспользуйтесь шлифовальной машиной с алмазным диском для работы по бетону, не для керамики. Последний элемента имеет прорези, при помощи которых можно удалить пыль.
- Прочистите стену от загрязнений, приделайте ленту гидроизоляции (ЛГ) на битумной базе. Работайте при плюсовой температуре, плотно прижимая ЛГ к плоскости, не допуская карманов или пропусков. Новые ЛГ могут вытягиваться и компенсировать изменения конструкции.
- Накройте ленту ендовой. Установите завальцовку в штробу (ШТ), второй конец саморземи приделайте к металлочерепице. Для увеличения герметичности, штробу сначала нужно накачать герметиком, вставить ендову. К стене элемент зафиксируйте дюбелями по металлу. Не рекомендуется покупать большие метизы, в таких местах нагрузка небольшая.
- Снимите лестницу, вставьте конёк, прикрутите его саморезами к покрытию.
При использовании битумной черепицы процесс упрощается. Не требуется разрезать металла, мягкие гонты хорошо загибаются, а лишние части отделяются монтажным ножиком. По такие покрытия делают сплошную обрешётку из плит или фанеры.
Получите просчет Вашей постройки
Ответе на наши вопросы и наши специалисты сделают для Вас просчет.
У нас есть для вас отличное предложение! Спасибо, что прошли опрос!
Виды стропил
Стропильная система крыши (двускатной) может собираться из наслонных стропил или висячих.
Наслонные
Свое название они получили потому, что упираются нижними концами на стены дома, верхними на коньковый прогон. При этом стропильные элементы подвергаются нагрузкам, которые изгибают их. Конструкция надежная, прочная, с большой несущей способностью.

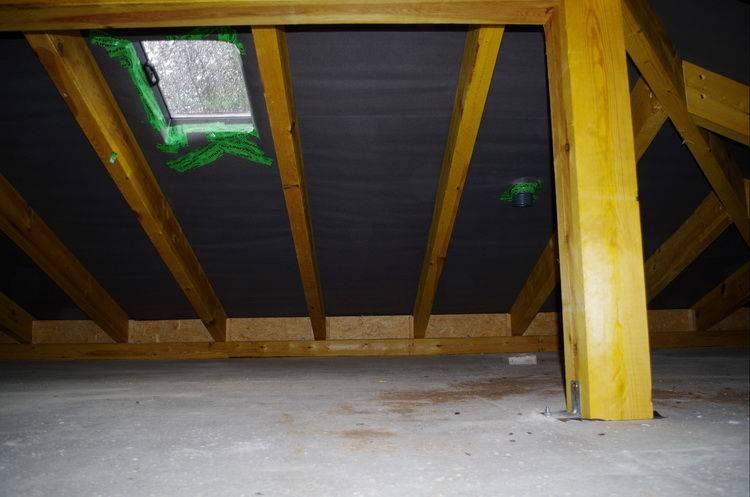

На фото выше как раз показана стропильная система наслонного вида. Хорошо видно, что ноги упираются в верхней части на конек. При этом есть два вида крепления самих стропил в верхней части:
- крепление производится к коньку:
- крепление производится между собой с упором на конек (фото выше).
Висячие
Необходимо сразу обозначить, что данный вид стропильной системы может быть использован, если между стенами дома расстояние не превышает 12 м. Потому что стропила упираются нижними концами на стены, а верхними только между собой (коньковый прогон в конструкции отсутствует). Отсюда и невысокая несущая способность при большом разлете.
Висячие стропила для крыши имеют один чисто конструктивный недостаток – большая опорная нагрузка на стены дома. Чтобы ее снизить, между ногами устанавливают затяжки, чтобы получился жесткий треугольник. Нередко функции затяжек выполняют несущие балки перекрытия.
При необходимости усилить висячие стропила, под них устанавливают стойки и подкосы.
Висячие стропила крыши двускатнойИсточник postila.ru
Как построить односкатную крышу пристройки?
Итак, ширина крыши для этой для террасы – 4 метра.
Как видите, ничего сложного:
Вариант #2 — как пристроить веранду с односкатной крышей
Размеры такой веранды получились в длину 3 метра, а в ширину – 4,2 метра. Высота – 2,5 м, а уклон односкатной крыши всего 10°.
Пристроить можно также закрытую веранду, как здесь:
Вариант #3 — как пристроить к дому террасу?
Еще проще такое техническое решение, если вы просто хотите вечерами пить чай в своем уютном саду:
В этом проекте поперечный брус крепили к дому при помощи анкеров.
Вот еще один простой и замечательный пример:
Захватывающие идеи, не правда ли?
Стропильная система трёхскатной кровли
Конструирование стропильной системы крыши с тремя скатами частично напоминает сборку несущей конструкции кровли из двух скатов. Её стропильные ноги также опираются на мауэрлат и коньковую доску, зафиксированную на стойках.
Отличие заключается в том, что два простых ската соединяют с третьим — треугольным, в результате чего крыша приобретает сходство с трапецией, если смотреть на неё сбоку.
Сочетание рядовых и диагональных стропил делает несущую конструкцию крыши необычной
Двускатная крыша трансформируется в трёхскатную благодаря диагональным стропилам, размещаемым в области сооружения вальмового ската. Эти детали стропильной системы испытывают давление, в полтора раза превышающее нагрузку, оказываемую на стропильные ноги обычной кровли с двумя скатами.
Диагональные стропила — это элементы большой толщины и значительной длины. В процессе их установки прибегают к сращиванию — соединению двух досок сечением 5×15 см с помощью металлических пластин или добавочных деревянных элементов.
Больше всего для создания стропильных ног трёхскатной кровли подходят доски из тщательно просушенного бруса сечением 5×15 см и влажностью в пределах 20%. Материал обязательно покрывают составами, отпугивающими насекомых и предохраняющими от самовозгорания и гниения
Особенно важно обработать места, где одна деревянная деталь будет соединяться с другой

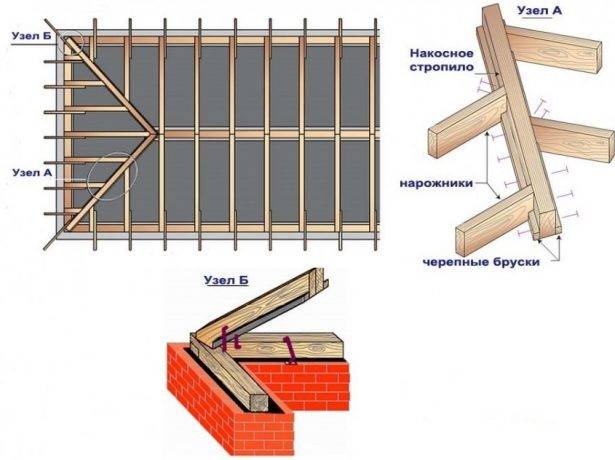

Диагональные стропила следует правильно соединять со всеми другими элементами стропильной системы
При сооружении трёхскатной кровли используют два или три стропила. Большее количество стропильных ног требуется в случае строительства обычного чердака. Если же под крышей задумано сделать мансарду с окном, то в третьем дополнительном стропиле необходимость отпадает.
Стропильную систему кровли с тремя скатами создают по следующим правилам:
- в качестве опор для диагональных стропильных ног используют те зоны мауэрлата, где несущие стены соединяются друг с другом под прямым углом;
- вместо третьего стропила, если пролёт между двумя другими элементами несущей конструкции кровли маленький, берут нарожники и ригели;
- пазы на стропилах вырезают так, чтобы их глубина не превышала четверти ширины стропильной ноги;
- диагональные элементы несущей конструкции крыши ставят таким образом, чтобы они выходили за границу стен примерно на 50 см.
Одно из главных условий успешного строительства трёхскатной кровли — это безошибочное создание узла, в котором диагональные стропила совмещаются с коньковым брусом. Чтобы соединение нескольких деталей было безукоризненным, стропильные ноги подрезают и устанавливают на консоли под прямым углом.

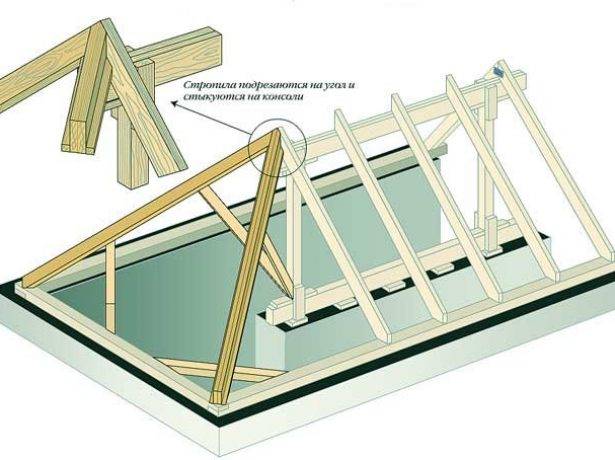

Диагональные стропила подрезаются на угол и стыкуются на консоли
Основные элементы трёхскатной конструкции
Трёхскатная крыша отличается от двускатного варианта соединением между собой двух накосных стропильных ног и конька, то есть трёх составляющих, в одной точке. Качественная сборка такой сложной структуры может быть выполнена только профессионалами
При самостоятельном монтаже важно соблюдать последовательность этапов укладки следующих элементов:
- Кровельные скаты. Представлена эта конструкция одним фронтальным скатом, внешне напоминающим равносторонний треугольник, и двумя трапециевидными скатами. Для формирования угла наклона после соответствующих расчётов или получения консультации от производителя кровельного покрытия закладывается каркас — это рядовые и накосные стропила, нарожники и вспомогательные опоры крыши.
В трёхскатной кровле вместо одного из фронтонов применяется наклонный элемент, похожий по конструкции на скат вальмовой крыши
- Система стропильных ног. Изготавливается из ровных и прочных досок путём их укладки на ребро от мауэрлата до конькового прогона. Трёхскатная крыша формируется тремя видами стропил: диагональными, рядовыми и нарожными. Наибольшей нагрузке подвергаются диагональные (накосные) элементы, поэтому они собираются из досок, по сечению превышающих в 2 раза диаметр рядового стропила. Если такой возможности нет, то допускается сращивание нескольких досок в одну деталь.
- Система обрешётки. Создаётся из деревянных досок, прибитых к стропилам перпендикулярно с небольшим шагом, и служит основой для укладки кровельного покрытия. Доски могут быть заменены влагостойкими фанерными листами. Если для обустройства кровли используется металлочерепица или профнастил, то подойдёт решетчатая обрешётка, при работе с рулонными и мягкими материалами лучшим выбором будет сплошная конструкция.
Тип обрешётки зависит от применяемого кровельного покрытия
- Мауэрлат. Представлен в виде брусьев, закреплённых по всему периметру стен. Он служит основой крыши и необходим для распределения нагрузки по всему фундаменту здания.
Мауэрлат укладывается только в кирпичных зданиях и постройках из бетонных блоков, в деревянных домах его функции выполняет последний венец каркаса
- Коньковый элемент. Является высшей точкой кровли, где соединяются стропильные ноги.
- Пересечение скатов. Обеспечивают формирование ендов и разжелобков.
- Кровельный свес. Часть кровельной конструкции, выступающая за мауэрлат и используемая для защиты здания от осадков и порывов ветра. Для достижения максимальной эффективности длина свеса должна быть не менее 50 см. В зависимости от местоположения свесы бывают карнизными и фронтонными.
Кровельный свес защищает лицевую поверхность дома от избыточной влаги
- Водосточный жёлоб. Относится к системе стока и отвечает за водоотвод влаги с крыши.
Водосточные желоба отводят влагу, стекающую с кровельного покрытия, в водосборные воронки и трубы
- Воронки. Способствуют сбору скапливаемой на поверхности влаги и направлению её по водосточной трубе.
- Водосточная труба. Её задача — донести поток воды с крыши в ливневую канализацию.
Особенность трёхскатной крыши заключается в сложности создания проекта и трудоёмкости строительных работ, поэтому для самостоятельных застройщиков без большого опыта качественное устройство конструкции не представляется возможным. Лучше доверить этап проектирования и расчёта квалифицированному специалисту.
Шатровая кровля
Шатровая крыша представляет собой систему треугольных скатов, соединенных в одной вершине.
По особенностям каркасного строения шатровые крыши могут быть наслонные и висячие. Кроме того, шатровые конструкции еще бывают других видов.
Варианты проектирования
Основными направлениями проектирования шатровой системы являются:
- Вычисление угла уклона;
- выбор кровельного покрытия;
- расчет высоты конькового соединения.
Немаловажным этапом является вычисление нагрузки на стропильную конструкцию. Если предполагается утепление — высчитывается нагрузка слоев пирога.
Угол наклона
Наклон скатов напрямую зависит от вида кровельного покрытия и климатических условий. Снижение уклона следует делать при преобладании сильных ветров в месте строения.
Стропильная система
Элементами стропильной системы шатровой кровли являются:
- Мауэрлат;
- балки перекрытия;
- накосные доски; затяжки;
- подпорки.
Эти и другие элементы в совокупности обеспечивают прочность и устойчивость каркаса.

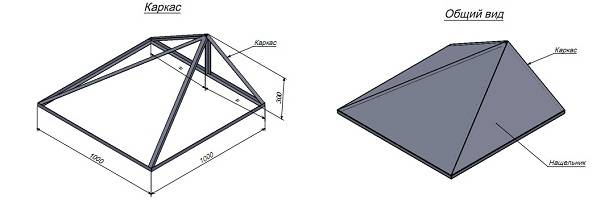

Стропильная система шатровой крыши
Особенности монтажа
Монтаж шатровой системы подразумевает обустройство стропильной системы и укладку системы утепления для кровли.
Монтаж стропильной системы начинается с установки мауэрлата или обвязки. Далее поэтапно возводят систему, начиная со стропильных досок, монтажа стоек, других элементов, заканчивая шпренгелями и подкосами.
Преимущества и недостатки
Привлекательность шатровой крыши заставляет забыть об ее недостатках. Недостатками является малая площадь для мансарды и сложность монтажа. Плюсом являются аэродинамические свойства и прочность системы.
Шатровая крыша
Устройство многощипцовых крыш
Многощипцовая крыша похожа на обычную. Ведь ее кровельный пирог, как и тех, которые называют обычными устроен из стропильного каркаса, финишного покрытия, утеплителя и гидроизоляции. Но, из-за оригинальной формы нужны другие приспособления. Они утрудняют установку.
Кровля подобного типа вмещает в себя:
- Мауэрлат. Мауэрлатный брус—деталь стропильного каркаса кровли, размещающаяся на верхний пояс несущих стен, куда опираются скаты. Он распределяет нагрузки от строения, уменьшает давления, не допускает запрокидывания стропил.
- Стропилу. Стропильные ноги находятся парами по длине конька крыши, создавая плоскости ската. Они размещаются под углом, поэтому создается уклон кровли.
- Ендову. Это внутренний угол, формирующийся в месте объединения соседних скатов.
- Ребро. Наружный угол, создающийся сопрягающимися скатами. Конек является вариантом ребра.
- Обрешетку. Сплошное или разреженное основание из досок или фанеры. На нее прикрепляется покрытие крыши.
Расчеты трехскатной крыши
Если вы не знаете, как сделать треугольную стропильную систему, то в первую очередь нужно произвести расчет всех элементов каркаса по длине и толщине, а также высчитать нагрузку на всю стропильную систему. Как правило, расчеты должен вести опытный архитектор, который определит уровень угла скатов и соответственную ветровую или осадочную нагрузку на крышу. Но здесь стоит знать, что основной особенностью такой конструкции является её частичная защита от ветра независимо от углов скатов. А вот уровень снеговой нагрузки стоит учитывать по всем правилам.
Здесь стоит знать, что согласно СНиП, нагрузка снежных осадков на крышу составляет 180 кг/м2. Если же это снежный лежалый наст — то уже 400 кг/м2. То есть, все части стропильной системы должны иметь достаточное сечение для выдержки нагрузки и должны быть усилены раскосинами.
Важно: если угол уклона скатов такой крыши будет выше 50-60 градусов, то снежную нагрузку в расчет можно не брать. Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка
Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм

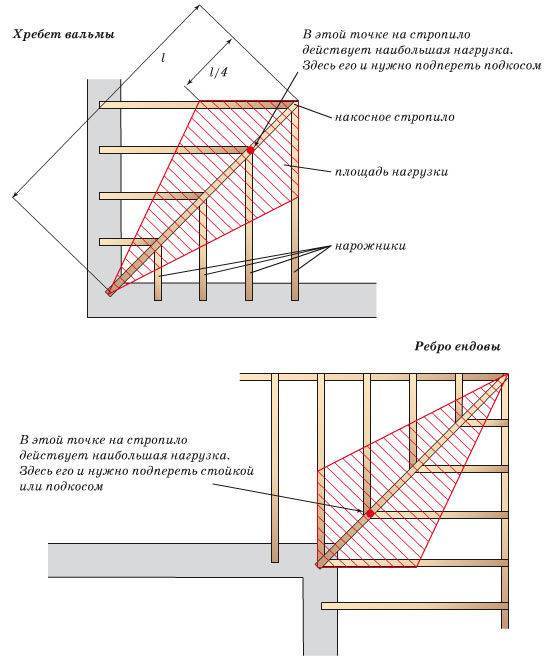

Совет: на угловые (диагональные) ноги каркаса будет ложиться максимальная нагрузка. Поэтому эти элементы скелета трехскатной крыши террасы, веранды или крыльца должны быть максимально прочными. Как правило, в этих целях используют сращенный по толщине брус или доски сечением 100х50 мм.

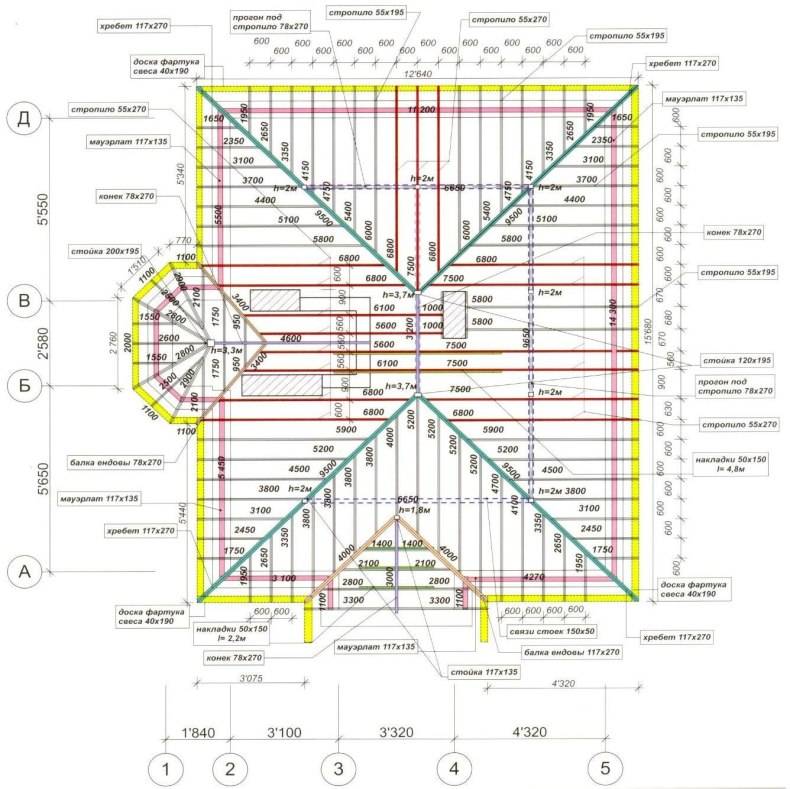

Стропильная система вальмовой крыши с эркером
Довольно популярным в частном строительстве является возведение стен домов с эркерами (выступами). Это очень интересное архитектурное решение, однако проекты таких домов отличаются сложностью проектирования и строительства конструкции. Эркер можно возвести не только во время строительства, но пристроить к уже существующему зданию. Выступ может быть одноэтажным и многоэтажным.
Стоит отметить, что самым сложным в возведении домов такой архитектурной формы является проектирование и монтаж вальмовой крыши с эркером. Основное правило — крыша эркера должна гармонично поддерживать основную кровлю строения, образуя общий стиль. Возвести эркерную крышу очень сложно, поэтому не каждый решится на строительство такого дома. Малейшая неточность в расчетах может привести к тому, что конструкция будет ненадежной.
Особенности возведения трёхскатной крыши
Конструктивное решение и дизайн кровли на пристройке выбирают таким же, как и на основном здании
Оригинально смотрится крыша с тремя скатами, когда два из них соединяются в одном коньке, а третий скат — равносторонний треугольник крепится к этой конструкции
В этом случае важно учесть ветровую нагрузку
Уместно смотрится трёхскатная крыша и над террасой. Особенностью данной постройки является наличие застеклённой стенки. Но сам процесс возведения крыши ничем не отличается от монтажа крыши на доме.
Материалы, необходимые для работы
Если брус необходимых размеров отсутствует, можно использовать две доски, сбитые друг с другом по широкой стороне
Определённые требования предъявляются и к материалу для мауэрлата, лежней и стоек. Для них рекомендуется выбирать квадратный брус с сечением 100*100 мм или 150*150 мм.
Для изготовления трёхскатной крыши (для дома 4*8 м с высотой дома 3,5 м) необходимо приготовить:
Площадь такой крыши составляет 172 м 2 . Рассчитать её довольно просто:
Какие элементы используются в сборке стропильной системы
Трёхскатная крыша частично напоминает вальмовую и двускатную конструкции, которые рационально соединены в единую систему и способны выдержать большую нагрузку под тремя скатами.
Трёхскатная крыша объединяет элементы двускатной и вальмовой кровель
Основными элементами стропильной системы выступают:

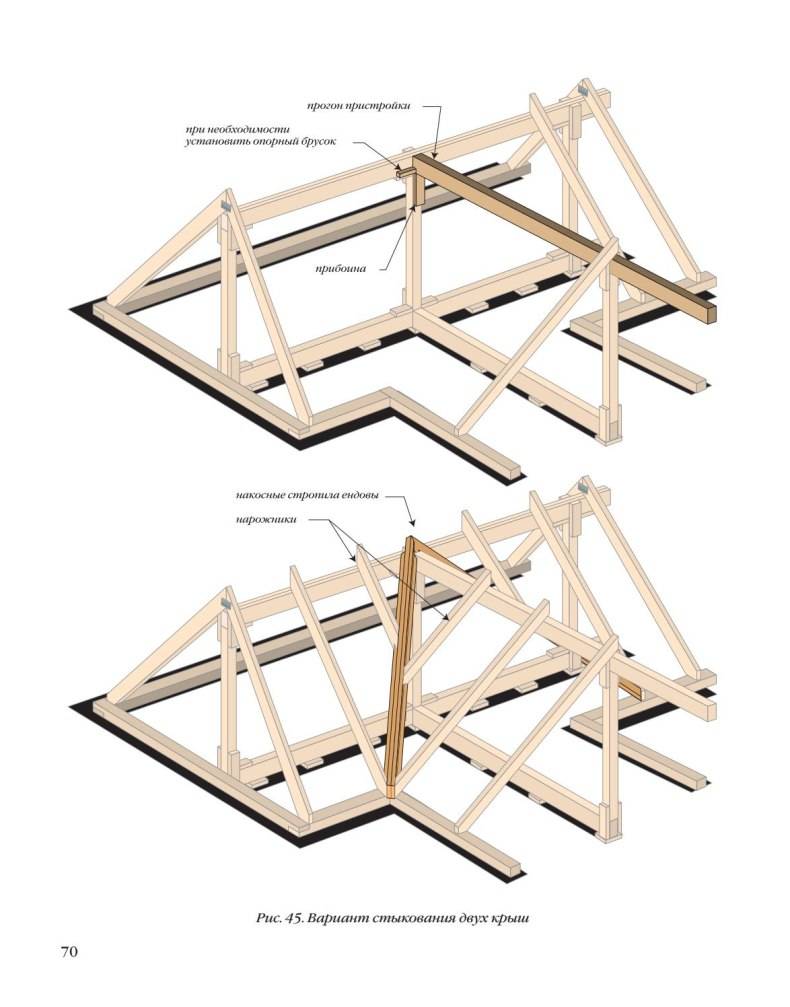

Стропильная система трёхскатной кровли включает в себя элементы обычной двухскатной, а также вальмовой конструкции
Шпренгельная ферма ставится при большой длине треугольного ската для поддержки диагональных стропил
Из-за большого количества дополнительных опорных элементов кровельного каркаса полезная площадь подровельного пространства может уменьшиться
Варианты устройства стропильной системы
На висячие стропила действует большая нагрузка, поэтому их усиливают горизонтальными рёбрами — ригелями и затяжками
Наслонная система стропил предполагает наличие промежуточной опоры в виде несущей стены или укреплённого конькового прогона
Видео: как запилить стропила под нужным углом
Этапы строительства трёхскатной крыши своими руками
Соорудить трёхскатный каркас можно самостоятельно, если чётко соблюдать последовательность всех этапов работы.
К каркасу дома, построенного из заливных бетонных материалов, мауэрлат крепится при помощи шпилек с резьбой
Положение оядовых стропильных ног определяют по шнуру, натянутому между крайними стропильными фермами
Установка диагональных стропильных ног считается самой сложной операцией при монтаже трёхскатной кровли
Кобылки служат для удлиннения стропил при формировании кровельных скатов
Видео: каркас трёхскатной крыши
Прежде чем приступить к работе с покрытием, проводится подготовка конструкции:
При формировании обрешётки под установку кровельного покрытия необходимо уложить слои паро-, гидроизоляции и утеплителя с соблюдением всех требуемых вентиляционных зазоров
