Подключаем трехфазную розетку на 380 вольт самостоятельно
Часто на производственных предприятиях, при строительстве или в офисах используются мощные электроприборы, требующие трехфазного питания на 380 В. И если подключить обычную розетку к однофазной электросети достаточно просто, то подсоединение разъема на три фазы имеет свои нюансы, так как к нему подводится четырех- или пятижильный кабель (с заземлением)
Поэтому, чтобы подключение было безопасным и не привело к выходу из строя электрического оборудования, важно присоединить все проводники правильно и не перепутать фазу и ноль
Какие розетки применяются при подключении электроприборов на 380 вольт
В нашей стране в основном используются розетки двух типов: PC32 и 115 (125) 3P+PE+N, а также их зарубежные аналоги:
- Разъемы типа PC32 применяются сугубо для неперемещаемых электроприборов, таких как электроплиты, стационарные водонагреватели, станки и т.д.
- Розетки 115 (125) 3P+PE+N подойдут там, где используется передвижное электрооборудование, например в мастерских или на стройке. В этом случае приборы подключаются к сети гибким медным кабелем. Также этот тип разъема можно использовать и при запитке стационарных устройств.
Импортные розетки целесообразно устанавливать, если этого требует дизайн помещения, или же вилка на питающем шнуре электроприбора имеет соответствующую конфигурацию.
Обратите внимание! При выборе розетки нужно учесть величину тока, на которую она рассчитана. Это значение должно быть не меньше того тока, что расходует применяемое электрическое оборудование
Общие положения подключения для всех типов трехфазных розеток
При установке трехфазной розетки необходимо:
- Отключить подачу электроэнергии и проконтролировать с помощью индикаторной отвертки или тестера отсутствие напряжения.
- В произвольном порядке присоединить три фазных жилы A, B и C к контактам с маркерами L1, L2, L3. Расположение фаз несущественно, так как от него зависит только направление вращения подключаемого электродвигателя. Если ротор будет вращаться не в ту сторону, то достаточно переставить два любых фазных провода на клеммах электромагнитного пускателя прибора или в автомате.
- Присоединить ноль к контакту с обозначением N.
- Подсоединить защитный заземляющий провод, идущий от контура заземления, к контакту с маркером PE («земля»).
В случае, когда для подключения стационарного электрооборудования применяется четырехконтактная розетка, заземление устройства происходит несвязанным со штепсельным разъемом проводником. Заземляющий многожильный медный кабель подсоединяется непосредственно к металлическому корпусу прибора под болт в месте с соответствующей маркировкой. Сечение провода должно быть таким же или больше, как и у кабеля электропитания.
Подключение розетки типа PC32
Процесс подключения разъемов этого типа не отличается от описанного выше алгоритма. Три фазных проводника подсоединяются к контактам L1, L2, L3. Ноль подключается к клемме N, а заземляющая жила – к выводу PE.

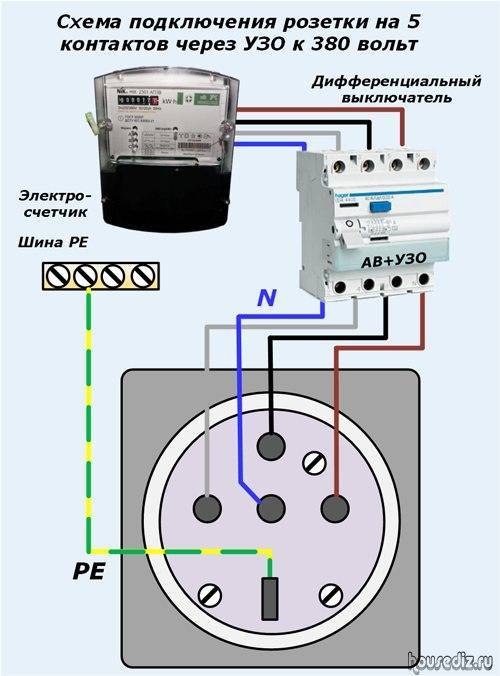

Подключение розетки типа 115 (125) 3P+PE+N
Чтобы не запутаться, подключение этой розетки лучше начинать с заземления. Соответствующий контакт расположен внизу, рядом с направляющим пазом, благодаря которому вилка при включении в разъем всегда будет сориентирована правильно.
Нулевая клемма N находится справа от контакта PE. К ней подсоединяется жила рабочего нуля. На оставшиеся три клеммы (L1, L2, L3) подключаются фазные жилы в произвольном порядке.
Как видим, подключить трехфазную розетку не так уж сложно и доступно любому человеку, имеющему технические навыки.
Распространенные ошибки при выполнении монтажных работ
Работы по монтажу штепсельных устройств являются не сложной операцией, которую может выполнить любой желающий, но тем не менее, иногда, как правило из-за невнимательности, не опытные работники, допускают ошибки. Вот наиболее распространенные из них:
- Перед началом выполнения работ не выключен аппарат защиты и не вывешен запрещающий плакат;
- Не правильно подобрана марки и сечение питающего кабеля;
- Номинальный ток штепсельной розетки не соответствует току подключаемого оборудования.
- При соединении, в распределительной коробке, существующего кабеля с вновь прокладываемым, соединение выполняется методом скрутки.
- Место установки выбрано неправильно: не соблюдены габариты от инженерных коммуникаций и строительных элементов.
Назначение и конструкция
Любую силовую розетку можно рассматривать как электрический разъем. В нем конструктивно предусмотрены контакты, которые соединяются и разъединяются. Именно благодаря им происходит подключение потребителей к электросети. Разъемы могут быть однофазными или трехфазными. В последнем случае ограничивающим параметром тока будет 380 В.
Среди существующих типов в наибольшей степени популярностью пользуются штепсельные разъемы. Для изготовления силовых конструкций используется пластик сверхвысокого качества, что видно на фото силовых розеток. Материал должен быть не только прочным, но и обеспечивать стойкость к процессу горения.
Дополнительно устройства отличаются и такими свойствами:
- антикоррозийная защита металлических компонентов;
- защита от проникновения внутрь пыли, воды, влаги, бензина;
- влагостойкость и сохранение работоспособности при широком разбросе температур.
В разъемах штепсельного типа кабель, обеспечивающий прохождение тока, фиксируется специальной скобой. Она имеет округлую форму и отличается гибкостью. Соединения обеспечиваются использованием клемм из луженой меди.
Пошаговые инструкции по подключению розеток
Определиться с вопросом о том, как правильно подключить розетку поможет изучение существующих способов подсоединения ее контактов к электрической сети. Но прежде желательно разобраться с видами этих изделий по их назначению По этому признаку они делятся на следующие типы:
- Розетки без заземления.
- С заземлением.
- Для подключения мощной силовой нагрузки (духового шкафа, например).
Рассмотрим каждый из этих случаев более подробно.
Подключение розетки с заземляющим контактом
Чтобы подключить розетку с третьим (заземляющим) контактом, необходимо, чтобы все жилы квартирной электропроводки были задействованы при монтаже. Одну из клемм следует подсоединить к фазному проводу, вторую – к нулевому, а к третьей нужно присоединить провод в желто-зеленой изоляции.
Подключаем розетку с заземляющим контактом — пошаговая инструкция в фото-галерее
Заземление
Подключаем розетку без заземления
Подключить розетку без заземляющего контакта не составит особого труда. Она подключается аналогично розетке с заземлением, нов этом варианте подключения задействовано только два контакта (один фазный и один нулевой).
Подключаем розетку без заземляющего контакта — пошаговая инструкция в фото-галерее
Если в электропроводке в квартире имеется провод в желто-зеленой изоляции, предназначенный для заземления – он временно оставляется свободным. Чтобы он не мешал монтажу – его обычно отгибают в сторону, а конец надежно изолируют.
Подключаем розетку для электроплиты
Чтобы подключить розетку для электроплиты может потребоваться специальное электроустановочное изделие (это зависит от того, какая вилка приложена к ее комплекту).
Для подключения электроплиты розетки могут быть:
- трехконтактные для однофазных сетей;
- четырехконтактные для трехфазных сетей;
- пятиконтактные для трехфазных сетей.

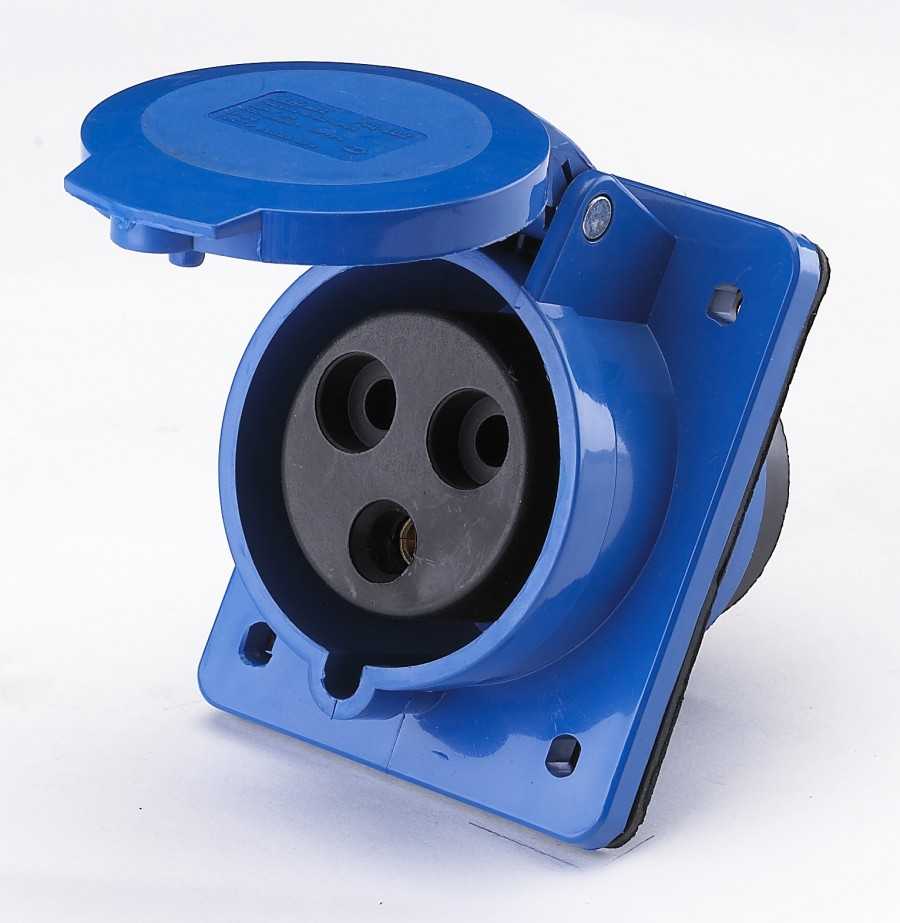

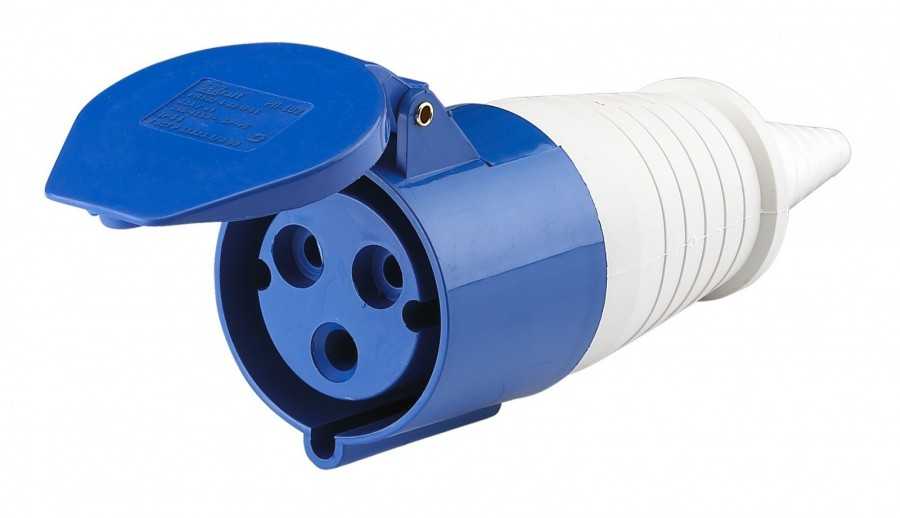

Трехконтактная силовая однофазная розетка и вилка
Четырехконтактная трехфазная силовая розетка и вилка
Пятиконтактная трехфазная розетка с вилкой
В некоторых моделях электроплит вилка в упаковке вообще отсутствует. В этом случае питающие провода с помощью винтовых клемм коммутируются на специальной контактной планке, предусмотренной в конструкции агрегата.
Схемы подключения розетки для электроплиты при однофазной, двухфазной и трехфазной сети
При наличии особой вилки используется розетка 4-го типа (согласно приведенной ранее классификации). Два ее верхних контакта подсоединяются к фазе и нулю, а третий (нижний) – к заземляющему проводу в желто-зеленой изоляции.
Советы опытных электромонтажников
Классификация степеней защиты
Трехфазные розетки требуется внимательно выбирать и устанавливать. Необходимо руководствоваться несколькими основными моментами. Первое – сила тока. Существует три типа – на 16, 32 и 64 А соответственно. Нужный подбирается, исходя из планируемой нагрузки.
Класс защиты показывает степень устойчивости розетки к влажности, пыли, грязи. Пометка IP и цифры – чем больше значение, тем лучше, особенно при наличии влаги в помещениях: ванные комнаты, бани, подобное.
Дополнительный момент – способ установки. Розетку можно закрепить на стене (накладные) или штробить отдельное гнездо (скрытые). При этом тип устройства отличаются существенно.
Количество соединительных контактов – четыре, пять, семь – зависит от используемой схемы электропроводки и нужного уровня надежности сети
Особое внимание уделяется способу крепления – безвинтовые могут оказаться некачественными, одноразовыми
Установить и подключить трехфазную усиленную розетку можно самостоятельно, если ознакомиться с основными требованиями и соблюдать правила безопасности при работе с электричеством. Чтобы облегчить замену точки питания, лучше выбрать классическую модель, в противном случае придется менять каждую в комнате или заранее приобретать дополнительные. Дизайн и расположение входящих групп индивидуально, на работоспособность не влияют.
Детали подключения
Как уже говорилось, розетка может быть предназначена для скрытой или открытой установки. В последнем случае устройство крепится на стену, а в случае скрытой установки основная часть розетки находится в стене.
Корпус прибора выполняет не только эстетическую, но и защитную функцию. Благодаря внешней панели, ограждается доступ посторонних веществ к элементам, находящимся под напряжением. Также панель предохраняет жильцов от случайного соприкасания с токоведущими частями.
Электрическое питание направляется на разъемы кабелей и принимается с вилки потребителями. Проводка соединяется с контактами через зажимы на винтовых клеммах.
С силовыми разъемами можно использовать электрические кабели с гибкой проводкой. Такие кабели включают многожильные провода и оптимально подходят для временного пользования или для питающего кабеля, расположенного на вибрирующей передвижной основе.
Наиболее важный технический аспект, касающийся электрических разъемов, состоит в номинале тока, который может пройти через устройство без разогрева контактов. Разогрев зависит от величины тока, а величина последнего находится в прямой зависимости от площади сечения токоведущего элемента, а также площади соединения контактов.
Пошаговая инструкция по установке розетки с 4-я контактами
Электромонтажные работы, в том числе и по монтажу штепсельных соединений, выполняются при снятом напряжении, соблюдении требований техники безопасности и с использованием исправного инструмента. Работы выполняются в следующей последовательности:
- Отключается участок групповой сети, на котором следует установить требуемую розетку;
- На аппарат защиты, который выведен из работы, вывешивается предписывающий плакат «Не включать, работают люди»;
- От распределительной коробки или иного элемента сети, от которого следует подключить монтируемое устройство, прокладывается кабель;
- Сечение кабеля и его марка, выбираются в соответствии с требованиями ПУЭ и условиями его прокладки;
- Концы кабеля разделываются и зачищаются. Длина зачищаемых концов зависит от вида выполняемого соединения (пайка, клеммная колодка и т.д.);
- Выполняется соединение питающего и монтируемого участков с последующей изоляцией этого элемента цепи;
- Проложенный кабель, со второго конца, также разделывается и зачищается;
- Устанавливаемая розетка разбирается, удаляется наружная крышка;
- В зависимости от конструкции установочного изделия, выполняется открытая или скрытая установка, для чего используются саморезы или болты, с помощью которых розетка крепится на выбранном месте;
- Разделанный со второй стороны кабель подключается к винтовым соединениям контактов розетки, обеспечивающим их надежное соединение;
- Расключение выполняется в соответствии с цветами жил кабели и требуемыми контактами: голубая жила – к контакту заземления, жилы прочих цветов – к фазным контактам;
- Устанавливается крышка розетки;
- Снимается запрещающий плакат и подается напряжение на данный участок сети;
- Проверяется работоспособность устройства.
Для чего применяется электропитание с повышенным напряжением
Грозовое перенапряжение влияет на качество электроэнергии Любые технологические и бытовые процессы зависят от качества электронапряжения. Питание низкого качества означает перебои в подаче электроэнергии, скачки, полное или частичное прекращение подачи. Повлиять может несколько факторов:
- погодные условия: грозовое перенапряжение, удар молнии, другое;
- сбой или поломка оборудования на электростанциях – подобные распределители построены больше 30-40 лет назад, износ и низкая пропускная способность приводят к нежелательным последствиям;
- неправильное распределение кабелей, точек питания;
- некорректно подобранные устройства: силовые розетки на 220в и больше, переключатели, распредкоробки, другое.
Возрастающая с каждым днем нагрузка на сети электроснабжения приводит к необходимости совершенствования и замене оборудования. Без этого могут возникать следующие проблемы:
- нестабильность подачи напряжения;
- невозможность проконтролировать рост или другое изменение нагрузки;
- сбой и увеличение резонанса питания.
Строительство новых ЛЭП связано с большими затратами Строительство новых линий электропередачи связано со значительными затратами и часто попросту невозможно по причинам экологического характера. Поэтому приходится увеличивать мощность энергии, передаваемой по существующим линиям, в основном за счет увеличения силы тока. Это достижимо только при следующих условиях:
- отсутствие ограничений по тепловой нагрузке;
- наличие стабильного распределения токов между линиями кабелей, питающими конкретное здание.
Несколько правил при подключении 380 вольт в частном доме
Устаревшие ЛЭП понемногу проходят модернизацию и переводятся на новый образец TN-C-S. При таком способе четвертый провод PEN прокладывают от питающей подстанции не одним проводом, а двумя разъединенными жилами: PE и N.
Ввод трехфазного напряжения в строение
Чтобы подключить 380 вольт в частный дом следует соблюдать некоторые правила:
- передача напряжения от трансформаторной подстанции производится по ЛЭП (четыре провода), которые включают три фазных жилы (L1, L2, L3) и один общий нулевой провод PEN;
- чаще всего такая линия бывает воздушной и реже кабельной.
Трехфазное подсоединение основывается на подведении всех жил к вводному аппарату объекта. Далее ток попадает на устройство учета и проходит в распределительный щиток, с целью последующей разводки по электроприемникам.
В середине вводного аппарата производится отделение рабочего ноля N и защитного PE. Затем они соединяются с главной заземляющей шиной (ГЗШ). Дальше она подсоединяется к повторному контуру заземления помещения.
Последний участок линии от опоры до ввода в дом проводится воздушным или подземным способом. Его еще называют ответвлением. Оно числится на балансе электроснабжающей организации, поэтому подключение дома производится с разрешения владельца ЛЭП.
Если кабельная линия проходит под землей, то ответвление монтируется в металлическом шкафу, который будет расположен недалеко от трассы, а у воздушных ЛЭП – непосредственно на опоре. В обоих случаях владелец обязан обезопасить их эксплуатацию и не допустить вторжения посторонних людей к электрощиту.
Отходящие линии
При трехфазном питании на фасаде дома устанавливается вводно-распределительный щит (ВРЩ). Именно в нем производится разделение PEN проводника и установлены вводной автомат, а также автоматы защиты для групповых цепей дома.
Все три фазы L1, L2, L3, заводят на трехполюсный вводный автомат (3). Там же устанавливается электросчетчик, для того чтобы вести учет расходуемого ресурса. К вводным клеммам счетчика учета присоединяют три проводника от вводного автомата и жилу N от ГЗШ. Вывод электросчетчика подключается с общим автоматом (четырехполюсным) защиты всего дома. В случае его сработки весь дом будет отключен от электропитания.
Рабочее напряжение между фазами 380 В, а между фазами и нолем 220 В. Ведь такое напряжение представляет собой три фазы в трех различных проводах, только с разным одномоментным потенциалом и частотой 50 Гц.
Электропроводка в доме должна разделяться на группы, каждая линия освещения защищается однополюсным автоматическим выключателем (5). Каждая группа запитываются от различных фаз.
Во помещениях с повышенным уровнем влажности нужно использовать дифавтомат (6), у которого срабатывание производится при достижении током показателя не более 30 миллиампер.
Для кухонной группы желательно устанавливать трехполюсный автомат (9) и четырехполюсный (10). Это связано с тем, что питание кухни трехфазное, поэтому при коротком замыкании фазы на ноль потребуется отсечь нулевой рабочий и все фазные жилы одновременно.
КАК ОНА УСТРОЕНА
Основное отличие изделий в их дизайне. Неизменным остается одно – разъемы имеют 4 и более контакта. Меньше – никогда. Три из них – это фазные, а четвертый является заземляющим. На фото ниже изображена вилка и разъем под нее ней. В совокупности образуется разъемный контакт. В такой разъем можно подключать бытовые приборы с идентичными вилками.
Существуют разъемы, которые имеют несколько гнезд для вилки. Вот их отличия:
Чтобы подключить так называемую треугольную схему, потребуется 4 разъема. А именно защитный ноль (РЕ), и три фазы (А, В, С).
Если схема подключения вилки сделана по принципу «звезды», то понятно, что потребуется пять гнезд. Это тот же защитный ноль (РЕ), ноль, и фазы А, В, С.
При необходимости надежной защиты от поражения электрическим током, используют целых 7 гнезда. Здесь будет три фазы А, В, С, три ноля и один защитный ноль (РЕ).
Разъем, имеющий четыре контакта, применяется исключительно в схеме подключения «треугольник». Использования пяти контактов допустимо при этом же «треугольнике» и при подключении «звездой». К определенным клеммам можно подключить электропитание. Вот и все, теперь разъем можно включать бытовые приборы.
Обратите внимание! Есть электроплиты, которые работают только от сети 380В. Розетка для электроплиты должна быть соответствующей
Из этого видео вы узнаете, как выполнить подключение подобной электроплиты
Из этого видео вы узнаете, как выполнить подключение подобной электроплиты.
Если говорить о проводах, что подключаются к разъему, то минимально допустимый диаметр – 2,5 мм2. Если же в помещении будут повышенные нагрузки, то диаметр выбирают до 6 мм2.
Ниже приводятся разновидности изделий по некоторым признакам:
- Способ монтажа.
- Устойчивость к окружающей среде.
- Назначение.
Что касается способа установки, то можно отметить такие изделия:
открытого типа.
Самый простой вид коробки, которые видны на стенах и фиксируются именно к ней через саморезы. Они используются для внешней проводки, которая не предполагает проход в стене. Их еще называют накладными. Эти силовые розетки можно монтировать как в самом помещении, так и снаружи его;
силовые розетки закрытого типа.
Их используют при скрытой проводке. Особенность монтажа в том, что коробку утапливают в стену. Выполнить работы по монтажу немного сложнее, так как в стене приходится делать отверстие и устанавливать подрозетник. Зато изделия менее заметны и удобны в эксплуатации.
Теперь рассмотрим степень защиты и устойчивости перед внешней средой. Эти силовые розетки определяются значением IP и имеют дополнительные две цифры. Цифра, что стоит первой, говорит об уровне защиты от нежеланных частиц, таких как пыль, мусор, песок и т. д. Эти показатели определяются шкалой от 0 до 6. Чем меньше показатель, тем хуже защищенность изделия. Что касается второй цифры, то она говорит о ее степени защиты от влаги. Здесь шкала немного другая: она начинается с 0 и заканчивается 8. Уровень защиты тоже определяется от низкого к высокому. Если продукция имеет показатель второй цифры 8, то ее можно даже использовать в воде. Одной из практичных и популярных трехфазных розеток является модель IP44. Она качественно защищает розетку как от пыли, так и от влажности.
Теперь рассмотрим их назначение. Они могут делаться без заземления. Их подключают к прибору без контакта заземления. Если же прибор оснащен контактом, то подключать его можно посредством разъема СЕЕ 7/5 с упругими боковыми контактами СЕЕ 7/4. К тому же в продаже можно найти трехфазные розетки с пластиковыми защитными шторами. Они открываются только тогда, когда штырьки вилки направлены в розетку равномерно.
Обратите внимание! Некоторые разъемы могут быть оснащены выталкивателями вилки, таймером или системой УЗО. Теперь давайте рассмотрим, как подключить трехфазную розетку
Теперь давайте рассмотрим, как подключить трехфазную розетку
Теперь давайте рассмотрим, как подключить трехфазную розетку.
Обозначение и виды розеток на 380В
Прежде чем рассматривать подключение розетки 380 вольт следует правильно ее выбрать. Для этого нам потребуется расшифровать обозначение на розетке и разобраться с видами этих устройств.
Маркировка розеток на 380В
Прежде всего начнем с расшифровки аббревиатуры, которой обозначаются розетки. Это позволит нам разобраться не только в названиях и типоразмерах, но и в особенностях конструкции подобных розеток.
Разбираемся в маркировке розеток на 380В
Обозначение на розетки должно наносится в соответствии с ГОСТ Р 51323.1-99. Согласно п. 7.1 данного нормативного документа маркировка должна содержать информацию о номинальном токе, напряжении, роде тока, если в этом вопросе есть какие-либо ограничения, номинальную частоту, если она отличается от 50 или 60Гц, степень защиты и условное обозначение по расположению контактов.
Давайте разберем каждый из этих компонентов отдельно. И начнем с номинального тока.
Согласно ГОСТ Р 51323.1-99 розетка на 380 вольт может быть двух серий. Ряд номинальных токов для первой серии – 16, 32, 63, 125А, для второй серии 20, 30, 60, 100А. Обычно при изготовлении розеток используются номиналы первой серии.
Итак:
- Что касается номинального напряжения, то на рынке достаточно широко представлены розетки на 380 и 660В. При этом любую из этих розеток можно использовать для коммутации более низкого напряжения. То есть розетку на 660В можно использовать для коммутации напряжения в 380В. Но вот наоборот это делать запрещено.
- Что касается рода тока, то эта маркировка должна присутствовать только в случае если есть какие-либо ограничения. Например, для коммутации только постоянного тока. Эта же норма относится к розеткам, имеющим определенные ограничения на коммутацию переменных токов разной частоты.
- Что касается степени защиты от попадания влаги и пыли, то здесь используется маркировка, как и на других электротехнических товарах. Для этого используется аббревиатура «IP» и цифры. Первая цифра означает уровень защиты от пыли, а вторая от влаги. Чем выше цифра, тем выше уровень защиты.

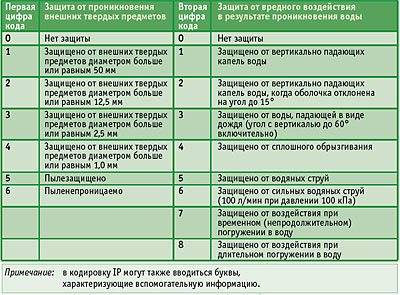

Определяем уровень защиты розетки от пыли и влаги
Виды розеток на 380В
Наибольшее число вопросов вызывает маркировка типа розеток. Каждая силовая розетка 380в имеет разное число контактов и соответственно разные сферы применения. И с этим вопросом следует разобраться ещё до приобретения.
На фото представлено расположение контактов у розеток различных конфигураций
Любая маркировка имеет следующую форму ×Р+N+PE. При этом символов «N» или «PE» может и не быть. Символом «×» мы обозначили число, которое может быть 2 или 3. Давайте разберемся в этом подробнее.
Итак:
Первое число с символом «Р» обозначает количество в розетке фазных контактов. Их может быть 2 или 3. То есть соответственно для двухфазной и трехфазной сети.
- Следующим символом является «N». Согласно норм ПУЭ данным символом обозначают нулевой проводник. Если розетки силовые 380в имеют данную маркировку, то это говорит о наличии соответствующего контакта.
- Последним символом является «PE», которым согласно норм ПУЭ обозначают защитное заземление. В некоторых случаях данный символ обозначают значком заземления. Это не должно вас озадачивать.
Требования к установке и подключению штепсельных розеток
При установке розеток, оснащенных 4-я контактами (трехфазных), следует выполнять следующие условия, это:
- В производственных помещениях – розетки устанавливаются на высоте 0,8 – 1,0 метр от уровня пола, а при верхней прокладке питающей линии – до 1,5 метров;
- В административных, жилых и прочих помещениях – устройства устанавливаются на высоте, удобной для эксплуатации, но не выше 1,0 метра от уровня пола. Допускается выполнение монтажа на специально изготовленных конструкциях, выполненных из негорючих материалов;
- В помещениях, где возможно пребывание детей – розетки монтируются на высоте 1,8 метра от уровня пола. статью: → «Высота установки розетки и выключателя».
Минимальные сечения, для токоведущей жилы, в зависимости от используемого материала, должны соответствовать следующим значениям:
| Материал, из которого изготовлена токопроводная жила | Минимальное сечение, мм2 |
| Медь | 1,5 |
| Алюминий | 2,5 |
Разводка линий подключения штепсельных соединений, как, в прочем и иных потребителей, должна выполняться сменяемой (требования ПУЭ). Для этого используются каналы в строительных конструкциях, трубы и специальные сооружения (электротехнические короба).
- При прокладке кабельных линий (проводов) в стенах, выполненных из негорючих материалов, разрешается выполнять не сменяемую проводку, когда провода укладываются в штробы с последующей заделкой штукатурным слоем или в подготовке пола и заливного потолка.
- При прокладке четырехпроводных сетей, сечение нулевого провода должно соответствовать сечению фазного провода, при сечении до 16,0 мм2, при медной жиле и до 25,0 мм2 – при использовании алюминиевой.
Требования к эксплуатация штепсельных соединений
Требования по эксплуатации электротехнических устройств и электрических сетей отражены в «Правилах технической эксплуатации электроустановок потребителей» (ПТЭЭП). Для технических устройств, элементов сетей и аппаратов защиты, должны быть обеспечены соответствующие их техническим характеристикам условия эксплуатации (температурный режим, влажность и т.д.).
При установке дополнительных элементов электрической сети, они должны быть отражены в соответствующих схемах, а мощность подключенных устройств, добавлена к установленной мощности щита, сборки или иного элемента электрической сети, к которому выполнено подключение новой нагрузки.
При выполнении монтажных работ по установке штепсельных соединений, выполняемых в промышленных установках, должны быть выполнены следующие проверки и испытания:
| Вид операции | Что проверяется | Указания по выполнению | Примечания |
| Проверка кабельной линии | Целостность жил и соответствие требуемой фазировке | Выполняется после завершения монтажных работ | Используются специальный приборы «фазометры» или метод пробного пуска |
| Проверка срабатывания аппаратов защиты | Определяется величина тока однофазного короткого замыкания | Выполняется на самой удаленной точке (потребителе), расположенной в отдельно расположенном помещении | Выполняется при помощи специальных устройств, измеряющих «петлю фаза-нуль», в линии питания штепсельные розетки |
Как защититься от обрыва нуля
Как с этим бороться? Уберечь себя от повышенного напряжения при обрыве ноля, можно несколькими способами.
Первый способ – это выполнить надежное повторное заземление нулевого проводника. Забегая наперед скажу – способ этот плохой и вредный.
Данный метод можно использовать в частных домах
Не важно однофазный или трехфазный у вас ввод. Самое главное, сделать качественный заземляющий контур. После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром
В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится
После этого, соединяете отдельным проводником шинку нулевой жилы с этим контуром. В случае обрыва нулевого провода, электроснабжение ваших бытовых приборов останется в равновесии и никакого большого перекоса не случится.
Ток будет течь от фазы через сопротивление потребителя и уходить через нулевую шинку и его проводник на землю. И так по всем остальным фазам.
Небольшой перекос здесь конечно же будет присутствовать, но его величина будет зависеть от качества вашего контура заземления. Однако этот способ защиты имеет один жирный минус, который перечеркивает все его преимущества.
Безусловно, контур заземления делать нужно, с этим никто не спорит. Вопрос в том, соединять ли его с нулевым проводником.
Ведь если он будет качественным (10 Ом или даже 4 Ом) только у вас одного по всей улице, а обрыв нулевого провода случится не возле вашего дома, а в самом начале ВЛ, то на этот контур тут же “сядут” все ваши соседи.
Фактически весь суммарный ток пойдет через ваш нулевой проводник. Если вы ноль завели через двухполюсный или четырех полюсный автомат, то он скорее всего выбьет от перегрузки. В противном случае ждите пожара и оплавленной проводки.
Поэтому правильно собранный щит (вводной автомат подобранный по нагрузке, заземляющий медный проводник сечением не менее 10мм2) – залог вашей безопасности.
Еще один недостаток такой “контурной защиты” – опасность самому попасть под напряжение. Допустим, несколько лет назад вы сделали отличный контур.
Но по причине наличия солей в почве, он постепенно сгнил, а вы об этом даже и не догадываетесь.
В итоге при очередном обрыве нейтрали, все заземленное электрооборудование у вас дома окажется под напряжением. Никакой земли то уже нет. А потенциал фазы начнет гулять по корпусам приборов.
Пошел открыть холодильник – удар током, зашел в душ – попал под напряжение.
Поэтому надежнее и безопаснее всего применять другой метод.
Общая информация

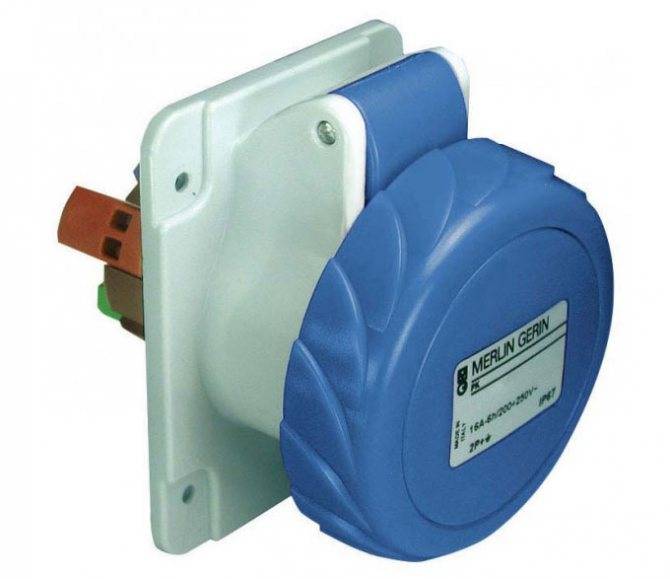

Силовые разъемы производятся из высококачественного пластика, устойчивого к горению, с хорошими показателями механической прочности. Металлические части конструкции отличаются антикоррозийными качествами. Конструкция прибора исключает случайное попадание вовнутрь пылевых частиц, масел, бензина и воды. Устройство может эксплуатироваться при значительном разбросе температур в условиях повышенной влажности.
Для штепсельного разъема характерна гибкая округлая скобка, которой фиксируется токопроводящий кабель. Клеммы изготавливаются из луженой высококачественной меди, благодаря чему соединения приобретают достойные электротехнические характеристики. Расположение внутренних контактов соответствует стандартной схеме. Неправильное подключение практически исключено, поскольку для разного напряжения используются разные цвета проводов.
