Все, что необходимо знать о разработке траншей для трубопровода

Для чего выполняется исполнительная схема обратной засыпки котлована?

Наряду с исполнительной схемой подготовленной выемки, планом съемки уложенных в нее конструкций, важным документом является и составляемая по окончании всех земляных работ исполнительная схема обратной засыпки котлована или траншеи. Геодезическая съемка поверхности земли, образовавшейся в результате выполнения обратной засыпки, проводится с целью вычисления объема грунтовой массы, использованной для засыпки свободного пространства выемки после укладки в нее элементов фундамента, труб и т. д. Расчет заполненного грунтом пространства выполняется путем сравнения результатов этой съемки с предыдущими исполнительными схемами.

Такие топогеодезические документы, как исполнительная схема котлована фундамента, схема траншей для прокладки подземных коммуникаций или других выемок инженерного назначения, могут быть заказаны компании «Московская геодезия» в любом уголке Московской области.

Траншея под водопровод необходима при прокладке трубопровода от скважины, или иного источника воды. Прокладка труб над поверхностью земли влечёт за собой целый ряд сопутствующих проблем:

• Высокая вероятность перемерзания водопровода в зимние морозы.
• Неудобство для передвижения по придомовому участку.
• Опасность механического повреждения труб.
• Торчащие наружу водопроводные трубы придают участку не эстетичный внешний вид.

По вышеперечисленным причинам самым рациональным решением будет убрать водяные трубы под землю. Многим домовладельцам, непосвящённым в тонкости строительного мастерства кажется, что проложить канаву не требует особого ума.

Монтаж инженерных сетей трубами ПНД

Траншейная прокладка инженерных сетей с использованием ПНД требует учета следующих обстоятельств:

площади территории, где будут вестись работы; характеристик грунта, наличия в нем твердых пород. Рыхлую почву укрепляют. При укладке в плотном и твердом грунте принято укладывать на очищенное дно траншеи утрамбованную песчаную подушку толщиной не менее 10 см. К ней может быть добавлен гравий мелких фракций; назначения объекта; глубины промерзания грунта

Это весьма важное обстоятельство, так как трубопровод ПНД полагается прокладывать хотя бы на 20 см ниже уровня максимального промерзания грунта, чтобы избежать повреждения системы. При невозможности требуемого заглубления приходится производить утепление труб

Канализационную систему ПНД не рекомендовано заглублять ниже отметки в 2,5-3 м.

Монтаж производится:

• сваркой встык. Используется, чтобы состыковать трубы большого диаметра;
• электромуфтовой сваркой. Признается незаменимой, когда прокладку ведут в стесненных условиях;
• раструбным методом. Используют, прокладывая наружную безнапорную канализацию, герметичность которой повышается применением уплотнительных резиновых колец и обработки герметиком;
• с использованием компрессионных фитингов. Обычно к нему прибегают, прокладывая внутренние коммуникации. Диаметр труб с разъемными соединениями, по правилам, не превышает 63 мм.

ПЭ трубы с диаметром свыше 63 мм соединяют только посредством сварки

Укладка трубопровода с использованием ПНД снижает уровень эксплуатационных расходов и гарантирует долгосрочное эффективное функционирование системы.

Закапывание канализации

После того как все соединения были скреплены и проверены, необходимо обязательно перепроверить угол наклона трубопровода. Только после этого траншею можно закапывать.

Перед тем как засыпать траншею, для этого используется грунт, который был вырыт при ее раскопке, необходимо обязательно проследить за тем, чтобы грунт был очищен от крупных камней и других твердых частиц.

1) – с двух сторон засыпаем грунт; 2)- засыпка траншеи на высоту 0,2-0,5 м; 3) – засыпка траншеи после проверки на герметичность.

Обусловлено это тем, что в процессе засыпки твердые крупные частицы могут повредить трубопровод и нарушить его целостность.

Прокладка канализационных труб в земле, технология которой была описана выше, учитывает и процесс утрамбовки грунта. Но тут нужно понимать, что трамбовать грунт можно исключительно по бокам трубы.

То есть над самим трубопроводом трамбовать грунт категорически запрещено, так как это также может стать причиной его повреждения.

Для того чтобы грунт был утрамбован хорошо, рекомендуется засыпать канализацию постепенно отдельными слоями по 5 сантиметров и после каждого утрамбовывать грунт. Это не только позволит хорошо уплотнить его, но и сделать это безопаснее для нового трубопровода.

Перед тем как засыпать канализацию обязательно нужно исключить необходимость утепления канализации.

Так как если утеплять канализацию придется на этапе его использования, это может повлечь за собой дополнительные затраты силы, времени и денег.

Утеплять трубы необходимо если трубопровод проходит выше уровня промерзания земли.

Утепленная труба в траншее

Для утепления канализации рекомендуется использовать специальные утеплители, которым необходимо полностью обмотать трубы канализации по всей длине.

После того как трубы были обмотаны утеплителем, необходимо обязательно еще раз проверить угол наклона, так как в процессе утепления, он может нарушиться.

В этой ситуации, засыпка осуществляется только после того, как полностью произведен процесс утепления и проверен угол наклона. Засыпка после утепления производится по стандартной технологии.

Рытьё траншеи

Определив параметры канавы, и разработав схему прокладки по участку, можно переходить к подготовке. Территория вашего землевладения должна быть очищена от мусора, кустов и мешающих прокладке деревьев. Если в ходе работы вы планируете использовать электроинструменты, то к месту  прокладки нужно провести электричество.

Заранее стоит выделить место для хранения материалов и инструментов, а также площадку для сбора извлечённого грунта, который не получится уложить у кромки канавы. Если в ходе работ вы будете пересекать уже откопанную траншею, изготовьте деревянные мостики.

Для работы вам понадобятся следующие приспособления и материалы:

• верёвка, колышки;
• рулетка, уровень, отвес, карандаш;
• доски, откосы и специальные крепежи, если планируется дополнительно укреплять стенки траншеи;
• лопаты (совковая или штыковая) форма и длина может быть любой;
• перфоратор или лом для измельчения плотной породы;
• тачка или поддон для транспортировки извлечённого грунта;
• молоток, ножовка для работы по дереву;
• топор;
• спецодежда, перчатки и т.п.

Разбивка на местности

Чтобы точно выполнить разметку прокладки траншеи на местности, нужно при помощи колышков и верёвки разметить контуры будущей канавы на подготовленном участке. При этом нужно строго соблюдать все расстояния от находящихся на участке объектов и инженерных сетей, которые оговорены в проекте.

При выполнении разметки под канаву нет необходимости придерживаться такой точности, как при разбивке под фундамент. Поэтому сложности с выполнением этой работы у вас не возникнут.

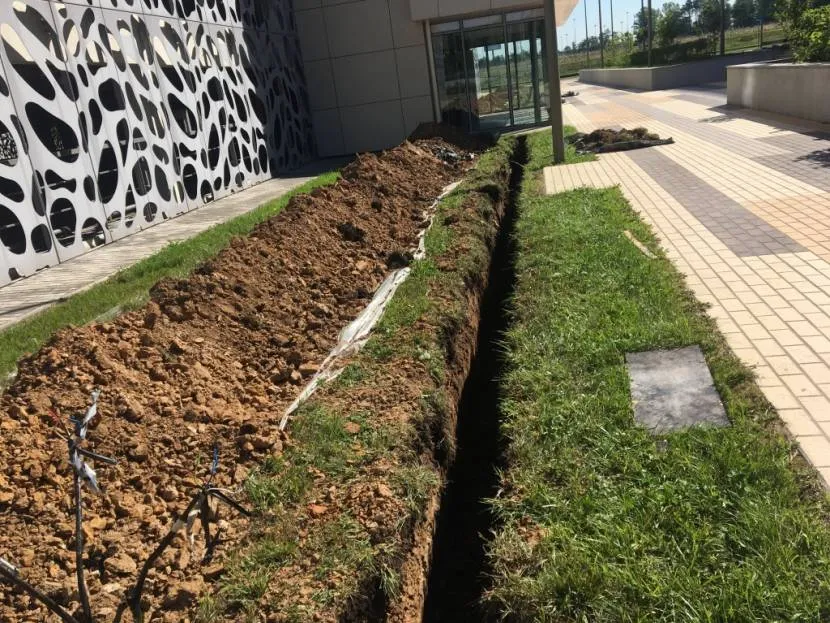

Земляные работы

После разбивки можно начинать копать канаву. Если работы вы будете вести вручную, то вам стоит соблюдать следующие рекомендации:

1. Чтобы канава получилась ровной, в процессе выполнения работ используйте вспомогательные измерительные приборы. Так вы сэкономите силы и время.
2. Выделите достаточно места под извлечённый грунт, ведь его объём будет больше, чем пространство в траншее.
3. При укладке грунта около траншеи следите, чтобы он не осыпался назад в канаву.
4. Плодородный слой высотой 20 см на поверхности земли можно сложить отдельно и использовать в саду или огороде.
5. После срезания первого слоя почвы грунт разрыхляют штыковой лопатой. Затем породу извлекают при помощи совковой лопаты. После этого работы повторяют со следующими слоями, пока не выкопают углубление нужной глубины.
6. При прокладке труб автономного водоснабжения необходимо соблюдать уклон дна траншеи равный 0,002-0,005 промилле в сторону гидротехнического сооружения (колодца или скважины). Также должен быть предусмотрен спускной канал для опорожнения системы при выполнении ремонта или консервации на зимний период.
7. Днище траншеи необходимо выровнять и утрамбовать. Хорошо, если труба будет лежать на дне, плотно прилегая к нему. Иногда на днище выполняется песчаная подушка.

Самостоятельная копка траншей

Прокол дороги для водопровода

Возводя частный дом, коттедж или дачу, при небольшом объеме работ выгоднее быстро прокопать траншею для водопровода своими руками, не прибегая к услугам дорогостоящей техники и специалистов. Данный процесс состоит из таких этапов:

• разметка контура траншеи при помощи кольев и капронового шнура;
• снятие плодородного слоя почвы и складирование его на расстоянии не менее 1 метра от края рва;
• выемка нижележащих слоев почвы и укладка их отдельно от плодородного слоя;
• укрытие вынутого из траншеи грунта полиэтиленовой пленкой для исключения его размыва и намокания под дождем;
• укрепление стенок рва досками и распорками, чтобы избежать их осыпание.

Траншея под водопровод – факторы разрушения, особенности, требования

Независимо от того, к какому типу источника подсоединен водопровод для частного дома, его подводку к дому лучше всего осуществлять под землей. Обусловлено это прежде всего тем, что трубопровод на поверхности остается без защиты и легко подвергаются воздействию разрушающих факторов. Существует следующий ряд аспектов в пользу его подземной прокладки:

1. Отрицательная температура в зимнее время. Вода может полностью замерзнуть, расшириться, разорвать трубы, оставить дом без водоснабжения и привести к ремонтным расходам.
2. Затруднение передвижения по территории участка. Оставаясь на поверхности, она может просто мешать.
3. Механическое или химическое разрушение. Материал трубопровода может легко повредиться от наезда транспортом, во время строительно-ремонтных или садово-огородных работ, от атмосферных осадков, удобрений и подкормок, вносимых в почву.
4. Ухудшение ландшафтного дизайна, необходимость маскировки.

Укладка водопровода в землю позволяет защитить трубы от промерзания, и устранить влияние на окружающий ландшафтИсточник arms-strong.ru

Согласно нормативам СНиП, глубина траншеи под водопровод в частном доме должна составлять минимум 1 м. В противном случае высок риск вероятности повреждения трубопровода динамическими нагрузками. Например, если сверху проедет автомобиль или трактор, слой грунта осядет, и труба сплющится. Однако на практике существует более сильный фактор разрушения – это промерзание почвы.

Поэтому реальная глубина погружения труб должна быть еще больше – как минимум на 30 см ниже отметки промерзания почвы, которая в свою очередь зависит от климатических особенностей местности. Помимо этого, копка канала должна отвечать следующему ряду требований:

• Наиболее возможная прямая траектория. Чем более изогнутой будет магистраль, тем ощутимее будут потери напора и сложности в монтаже.
• Ширина траншеи по строительным технологиям не должна быть меньше 0,7 м. Однако на своих участках значение параметра нередко сужается до минимально комфортного, позволяющего свободно укладывать используемые трубы – как правило, не более 30-40 см.
• Соблюдение уклона в 0,002-0,005 к источнику. Это необходимо для быстрого слива воды из трубопровода на случай проведения ремонта или отключения системы на зиму.

Водопровод обязательно должен иметь небольшой уклон в сторону источникаИсточник infradom.ru

• Наличие в одной канаве водопровода и канализации не допускается.
• Возможен монтаж электрокабеля поверх водопроводной трубы, если будут соблюдены следующие условия – номинал тока не выше 35 кВ, проводник дополнительно помещен в электроизоляционную оболочку, и глубина траншеи позволяет разместить коммуникации на расстоянии минимум 0,25 м друг от друга по высоте, при этом над электромагистралью сохраняется минимум метровый слой почвы.
• Дно канала должно быть достаточно твердым и утрамбованным – так, чтобы после укладки и засыпки труба нигде не просела по высоте.

Размеры траншей

Наименьшую ширину траншейс вертикальными стенками по дну Втрmin согласно /5/ следует принимать в зависимости от типа и диаметра прокладываемых труб, способа их укладки по приложению А, таблица А.4.

Таблица А.4 Наименьшая ширина траншеи по дну

Способ укладки	Наименьшая ширина траншем с вертикальными стенками по дну, м, без учета креплений для труб
Стальных и пластмассовых	Раструбных чугунных, бетонных, железобетонных и асбе-стоцементных	Бетонных, железобетонных на муфтах и фальцах, керамических
Плетями или отдельными секциями при наружном диаметре D труб, м:
До 0,7	D+0,3, но не менее 0,7	–	–
Более 0,7	1,5 D	–	–
Отдельными трубами при наружном диаметре D труб, м:
До 0,5	D+0,5	D+0,6	D+0,8
От 0,5 до 1,6	D+0,8	D+l	D+l,2
От 1,6 до 3,5	D+1,4	D+1,4	D+1,4

Если траншея разрабатывается одноковшовым экскаватором, необходимо проверить ширину ковша вк принятого экскаватора с принятой по данной таблице по следующей формуле:

где q – емкость ковша выбранного экскаватора, м3.

При этом надо иметь в виду, что ширина траншей, разрабатываемых одноковшовым экскаватором, должна быть не менее ширины режущей кромки ковша экскаватора, с добавлением в песчаных грунтах и супесях 0,15 м, в глинах и суглинках 0,10 м.
Если получится, что ширина траншеи меньше величины вк с добавлением этих запасов, то необходимо либо принимать экскаватор с меньшей шириной ковша или увеличивать проектную ширину траншеи, что повлечет за собой увеличение объемов земляных работ.
Ширина траншей с откосами (см. рисунок 4, б и в) по дну принимается равной D+0,5 м при укладке трубопроводов из отдельных труб и D+0,3 м – при укладке плетями.

Рисунок 4 – Схема для определения размеров траншей:

а – с вертикальными стенками и креплениями; б – трапецеидальных; в – сложного сечения при совмещенной прокладке трубопроводов.
При устройстве креплений (см. рисунок 4,а) ширину траншей увеличивают на их толщину . Ширина траншеи по верху определяется крутизной ее откосов (Втр+2mh). Глубина траншеи зависит от глубины заложения труб, которая во всех случаях должна быть на 0,5 м больше расчетной глубины промерзания грунта. Продольный уклон траншеи устанавливается проектом в зависимости от назначения трубопровода.
Наименьшее расстояние в свету между поверхностью трубопровода (коллектора) и стенками должно быть не менее 0,7 м, если в траншеях с вертикальными стенками необходима работа людей.
Для заделки стыковых соединений труб в траншеях отрывают приямки необходимых размеров, указанных в /5/.

Л.С.Щепаник Технология строительных процессов

Страницы: | 1 |

Статьи по этой тематике «Технология строительных процессов»:

• Назначение размеров котлована под фундамент здания
• Подбор комплекта машин для разработки грунта
• Организация водоотвода, водоотлива и водопонижения грунтовых вод
• Калькуляция трудовых затрат
• Способы разработки грунта

Комментарии читателей

Добавить комментарий

Техническое предисловие

Чтобы морально (и не только) подготовиться к работам, безусловно, нужно узнать немного общей теории.

Способов прокладки водопровода два: на поверхности и под землей. В данной статье мы рассмотрим последний вариант.

Укладка водопровода

Прокладка трубопровода осуществляется одним из трех методов:

1. Экскаватор роет траншею, остальные работы выполняются вручную. Требуется много специальной техники.
2. Горизонтальное бурение (ГНБ), бестраншейная технология. Прокалывание земли.
3. Щитовая прокладка – этот способ называют коллекторным. Строение тоннелей под коммуникации.

Технология в каждом случае различна, мы рассмотрим в данной статье способ, который можно сделать своими руками (лопата вместо экскаватора, бурения).

Классификация методов прокладки трубопровода

Проведение укладки во многом зависит от того, каким образом прокладывается трубопроводная система. Существует три основных метода прокладки в зависимости от расположения трубопровода:

1. Надземный.
2. Подземный.
3. Подводный.

Методы прокладки выбирают также в зависимости от воздействия таких факторов, как:

• структура грунта;
• диаметр трубопровода;
• методы проведения работ;
• интенсивность транспортного сообщения.

Совокупностью влияния перечисленных факторов определяется метод прокладки трубопровода:

1. Открытый.
2. Скрытый.
3. Закрытый (бестраншейный).

На выбор метода прокладки труб влияет множество факторов, большое значение имеет структура грунта

Основные способы копки траншей

Часто возникает вопрос: «Как выкопать траншею под водопровод наиболее рациональным методом?»  Существует два основных варианта:

• Ручной.
• Механизированный.

Первый вариант обычно используется, когда у домовладельца нет средств на наём экскаватора. Другая причина – невозможность работы тяжёлой землеройной техники из-за ограниченности окружающего пространства. Такой вариант, несмотря на отсутствие финансовых затрат (если домовладелец выполняет работу сам), является наиболее долгим и трудозатратным.

Выбор труб и особенности их прокладки

Зачастую владелец дома сам решает, какие трубы использовать для водопровода. Однако ввиду специфики условий эксплуатации по долговечности и устойчивости к разрушающих факторам, лучше всего подходят следующие модификации:

• Полиэтилен.
• Полипропилен.
• ПВХ.
• Сталь.

Монтаж водопровода из отрезков труб может осуществляться как в самой траншее, так и на поверхности с последующим опусканием собранной конструкции. Для этого используются 2 технологии:

1. Соединение фитингами – для сборки в канале.
2. Сваркой или пайкой – для соединения снаружи и последующей укладки.

Стальной трубопровод прочнее и в целом обладает лучшей круговой жесткостью, то есть способностью выдерживать давление слоя грунта и возникающих динамических нагрузок. Однако недостаток железа – подверженность ржавлению и разрушению под действием расширения изнутри, в случае если водопровод промерзнет. Обоих этих недостатков лишены пластиковые изделия. Кроме того, монтировать их благодаря небольшому весу намного проще и быстрее.

Видео про утепление трубы в земле:

Способы копки

Существуют 2 основных способа прокладки подземного водопровода:

Ручной.

Предполагает использование физического труда с помощью простейших приспособлений для разработки грунта.

Плюсы:

1. Минимальная стоимость проекта.
2. Возможность проведения в труднодоступных местах, куда нельзя доставить спецтехнику.

Минусы проявляются в низкой скорости и большом физическом труде.

Механизированный.

В данном случае для копки траншеи под водопровод в зависимости от технологии используются следующие механизированные приспособления:

1. Экскаватор – для поверхностного способа на относительно небольшую глубину.
2. Установка горизонтально-направленного бурения – для прокола грунта, когда разработка открытой траншеей в силу тех или иных причин невозможна.

В целом способ позволяет намного быстрее выполнить работу и без привлечения физического труда. Однако при этом эксплуатация специальной техники и работа специалистов потребуют определенных финансовых расходов.

Видео-пример копки траншеи под водопровод экскаватором:

Коротко о главном

Прокладка водопровода под землей позволяет обезопасить его от ряда негативных факторов – замерзания, повреждения, а также загромождения участка. При этом прокладки трубопровода должна соответствовать ряду технических требований. Для того чтобы сделать траншею для водопровода, необходимо правильно выполнить расчет его основных параметров и разработать проект, с учетом следующих нюансов:

• Расчет всех работ и их стоимости.
• Особенности траектории трубы на участке.
• Обязательная разрешительная документация.
• Проверка ранее проложенных подземных коммуникаций.
• Специфика прокладки под автомагистралью.

Расчёт и планировка

Для прокладки автономного водоснабжения вам не нужно получать никакие разрешения. Но всё же стоит удостовериться, что по вашему участку не проходят какие-либо сети. Эту информацию можно получить в соответствующих органах. Если какие-то коммуникации есть, нужно уточнить глубину их залегания и место прохождения. При наличии других инженерных сетей на территории вашего участка и параллельной прокладке трубопроводов водопровода необходимо руководствоваться нормативами из СНиП 3.05.04-85 (наружные канализационные и водопроводные сети). Согласно этим нормам расстояние по горизонтали от прокладываемых водопроводных сетей до других коммуникаций должно быть таким:

• от канализации (диаметром 110 мм) нужно отступить 0,2 м (от наружных стенок);
• между силовым кабелем и водопроводом должно быть не менее 0,5 м;
• от газопровода отступают 1 м;
• тепловые сети не могут находиться ближе к водопроводу, чем на 1,5 м;
• от других сетей водопровода до прокладываемой трубы должно быть минимум 1,5 м.

Возможные проблемы при укладке полимерных труб

Укладка полимерных труб траншейным методом представляется оптимальным выбором при обустройстве трубопровода. При необходимости проведения работ на участке, где грунт слишком твердый и прокладка траншеи затруднена, стоит, по возможности, дождаться погодных условий с повышенной влажностью. Схожего эффекта можно достичь увлажнением грунта на месте проведения прокладки.

В рыхлом грунте для подземной прокладки труб используют метод прокола

Прокладка трубопровода в рыхлом грунте сопровождается постоянным осыпанием почвы. Это может привести к деформациям в системе и выходу ее из эксплуатации. Поэтому рыхлые грунты принято укреплять, используя, в том числе, специальный геотекстиль. Другой вариант выхода из такой ситуации – использование метода прокола. Тогда труба из полимерных материалов будет помещена внутрь предварительно проложенной в качестве защитного кожуха стальной.
