Обзор термостатов для отопительных систем, особенности установки в насосах, котлах и радиаторах

Как выбрать термостат для газового котла?

Для выбора термостата нужно определиться, как часто он будет использоваться. Если предполагается постоянное применение, то лучше беспроводных моделей с разными температурами режимами вам не найти.

Выбирая такой вариант, обращайте внимание на наличие функции управления через телефон, интеграцию в систему «умный дом». Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания

Часто использование термостата возможно, например, в том случае, если у вас двухконтурный котел, и вы каждый день нагреваете воду для купания.

Внимание! Частое включение и выключение провоцирует не только лишние расходы, но и износ котла. При покупке термостата ручная регулировка котла уйдет в прошлое

Если же отопительный агрегат запускается и отключается время от времени, то вполне можно обойтись простейшими моделями с минимум режимов и функций

Всегда обращайте внимание на то, сколько можно сэкономить в будущем за счет использования термостата, а также на срок его службы

Важное значение имеет и легкость управления, например, при помощи пульта вы сможете задавать все нужные режимы, не вставая с дивана

Открытая логика

Есть и свободно программируемые типы приборов с открытой логикой. Они тоже часто встречаются в насосных изделиях циркуляционного типа. Такие устройства можно легко настроить под любые условия окружающего пространства и температурные режимы.

Но управлять ими довольно сложно, требуется специальная квалификация. Потому они и не получили широкого распространения, в приборах циркуляционного вида закрытая логика встречается чаще всего.

Не стоит экономить на приобретении терморегулятора для отопительной системы, ведь это изделие в разы повышает продуктивность и эффективность.

Рекомендации по эксплуатации

Специалисты советуют:

• направление движения воды должно совпадать со стрелкой на корпусе прибора;
• при появлении протечек в соединениях радиаторный узел разбирают и собирают снова с намоткой нового уплотнителя;
• через определённое время проверяют правильность настройки термостатического клапана;
• нужно следить за тем, чтобы головка терморегулятора не загораживалась предметами обстановки;
• на термостат не должен попадать прямой солнечный свет;
• во время проветривания комнаты клапан закрывают;
• до наступления отопительного сезона термостаты должны находиться в открытом состоянии, чтобы избежать прилипания чашки штока к седлу клапана;
• термоголовка должна содержаться в чистоте и сухом состоянии.

Виды термостатов для радиаторов отопления

В зависимости от принципа работы терморегуляторы подразделяют на механические и автоматические. Еще одна распространенная классификация – согласно чувствительной среде, которая наполняет сильфон. Так, устройства относят к жидкостным (проводник – вода) и газонаполненным (газ). Рассмотрим подробную классификацию, где терморегуляторы подразделяются на 4 основных вида в зависимости от потребностей пользователя и особенностей системы.

Механический термостат

Механический терморегулятор является самым дешевым, вследствие чего и самым распространенным вариантом.

Несмотря на то, что комплектация терморегуляторов остается одинаковой для разных типов, основные отличия – в способе управления. Так, механическая модель имеет вентиль с делением. Чтобы изменить температуру, достаточно повернуть вентиль на соответствующее деление.

Механика с электрическим управлением

Для выставления температуры такие установки используют вращающееся колесико. При достижении требуемой температуры внутренний ключ термостата замыкается и подается сигнал к основному механизму для открытия или закрытия клапана.

Термостат с электрическим сервоприводом

Устройство имеет сервопривод – маленький электродвигатель, заменяющий на корпусе механический вентиль. Управление осуществляется с помощью команд, подающихся от электронного термостата. Электронику устанавливают в любом месте в помещении для измерения актуальной температуры. В зависимости от температуры сервопривод вращает ось и действует на терморегулятор.

Электронные модели в системе отопления

Электронные терморегуляторы – боле удобный аналог механического.

Такой терморегулятор для батарей отопления повторяет принцип работы механического. Разница заключается только в том, что устройство имеет простой дисплей и кнопочное управление. За счет этого повышается цена и по сравнению с аналогами уменьшается погрешность в работе. Такие системы считаются наиболее прогрессивными и позволяют задавать температуру от суток до недели и более. Температура может выставляться по часам: минимальная, когда дома никого нет, и привычная в часы домашней активности.

Механические модели

Клапан и термическая головка – главные элементы, без которых невозможно представить практически ни один терморегулятор. При этом последняя выполняет функцию чувствительного элемента. Этим деталям не нужна энергия извне для того, чтобы правильно работать.

В свою очередь, несколько составных частей есть и у термической головки. Это регулятор и привод, жидкостный элемент, иногда встречаются упругие или газовые детали как альтернатива ему.

Внутреннее устройство

Выбирая регулятор температуры, необходимо учитывать все факторы, которые в будущем могут сказаться на работе устройства. Главные его части следующие:

1. шкала с настройкой;
2. фиксирующее заданную температуру, кольцо;
3. механизм компенсационного действия;
4. накидная гайка;
5. шток;
6. золотник;
7. разъемное соединение;
8. чувствительный элемент;
9. термостатический элемент;
10. термостатический клапан.

Зачем нужен комнатный терморегулятор?

Традиционное регулирование рабочей мощности агрегата с помощью вращения рукоятки температуры теплоносителя считается косвенным, поскольку газовый котел «не знает» температуру в помещениях дома, а только греет воду по вашей команде. Когда погода на улице ухудшается, теплопотери увеличиваются, комната начинает охлаждаться, а приборы отопления интенсивнее отдают тепло. При этом вода в обратном трубопроводе становится все холоднее, увеличивается разница температур между подачей и обраткой, а котел затрачивает больше топлива для поддержания заданной температуры теплоносителя. При дальнейшем похолодании установленной мощности не хватает и вы идете в топочную, чтобы «покрутить ручку» или дать новую команду контроллеру.

Конечно, в процессе эксплуатации каждый домовладелец опытным путем определит положение рукоятки или что задать контроллеру в зависимости от погодных условий за бортом. Но от посещений топочной это его не избавит, в то время как процесс можно существенно упростить, применив прямое регулирование мощности газового котла по температуре воздуха в помещениях. Один из простых способов, позволяющих производить прямое, а не косвенное регулирование, — это использование комнатного термостата.

Принцип работы простейшего терморегулятора таков: при достижении установленного вами значения температуры воздуха в комнате прибор замыкает электрическую цепь, что связывает его с газовым котлом. За это отвечает размещенный внутри корпуса термочувствительный элемент с расширяющейся средой, механически воздействующий на электрические контакты. В более сложных изделиях таким элементом выступает электронный датчик температуры.

После того как цепь замкнулась, комбинированный газовый клапан либо контроллер отопительной установки отключает работу горелочного устройства или переводит его в режим «малое пламя», это зависит от конструкции агрегата. Теплоноситель в батареях остывает, температура воздуха снижается, в результате чего термоэлемент разрывает цепь и работа горелки возобновляется.

Прямое регулирование является более эффективным, чем косвенное, так как нагрев воды в системе зависит от микроклимата в доме, а топлива используется ровно столько, сколько требуется.

Лучший выбор

Подбор термостата для котла отопления осуществляется исходя из личных предпочтений владельцев помещения. При выборе следует учесть, какие характеристики необходимы при использовании определенного котла.

Проводной или беспроводной

Сообщение блока управления с датчиками и котлом у разных моделей осуществляется проводным или беспроводным способом. В первом случае потребуется прокладка провода. Длина кабеля достигает 20 м. Это позволяет монтировать блок управления на большом расстоянии от помещения, в котором оборудована котельная.

Беспроводные термостаты для котла отопления выполнены в виде приемника и передатчика. Отличительной особенностью изделий такого типа является отсутствие необходимости в прокладке проводки. Сигнал передатчика может поступать на расстояние 20-30 м. Это позволяет устанавливать пульт управления в любом помещении.

Точность настройки температуры

В зависимости от конструкции комнатного термостата настройка температуры воздуха в помещении отличается. Недорогие модели имеют механическое управление. Недостатком дешевых термостатов является погрешность, достигающая 4 градусов. При этом шаг регулировки температуры составляет один градус.
Изделия с электронным управлением имеют погрешность 0.5 – 0.8 градуса и шаг регулировки 0.5о. Такая конструкция позволяет точно устанавливать необходимую мощность котельного оборудования и поддерживать температуру в комнате в определенном диапазоне.

Возможность установки значения гистерезиса

Комнатный термостат для газового котла имеет разницу между температурой включения и отключения. Она необходима для поддержания оптимальных показателей тепла в комнате.

Принцип гистерзиса

У механических изделий значение гистерезиса не изменяется и составляет один градус. Это означает, что после отключения котлоагрегат начнёт работать после того, как температура воздуха в комнате упадет на один градус.
Электромеханические и электронные модели имеют возможность установки гистерезиса. Регулировка позволяет менять значение до достижения 0.1 градуса. Благодаря такой конструкции удаётся постоянно поддерживать температуру комнаты в нужном диапазоне.

Возможность программирования

Функция доступна только для электронных или электромеханических термостатов. Существует возможность запрограммировать блок управления на установку температурного режима по часам. В зависимости от модели термостаты программируются на срок до 7 дней.
Так удается сделать систему отопления с включенным газовым котлом автономной. В определенное время термостат подключает, отключает котлоагрегат или меняет интенсивность его работы. При недельном программировании расход газа может снижаться до 30 процентов.

Wi-fi или GSM

Термостаты со встроенным wi-fi и gsm модулем подключаются к сети интернет. Для управления отоплением используются гаджеты с установленными приложениями. Так осуществляется дистанционное отключение, подключение котла и настройка показателей температуры в отапливаемом помещении.
Используя стандарт gsm, комнатный термостат передает сведения о возникновении неисправностей в системе отопления на телефон владельца. Возможно дистанционное включение или отключение газового котла.

Безопасность

При выборе терморегулятора для газового котельного оборудования следует обратить внимание на наличие систем безопасности. Доступны функции предотвращения остановки циркуляционной помпы, защиты от замерзания или превышения максимальной температуры в системе отопления и др

Наличие таких опций позволяет безопасно использовать котельное оборудование в автономном режиме.

Разновидности терморегуляторов для системы централизованного обогрева

В настоящее время выпускаются три основных типа терморегуляторов:

• механические, с возможностью настройки подачи теплоносителя вручную;
• электронные, которые управляются при помощи выносного датчика температуры;
• полуэлектронные, с возможностью управления специальной термоголовкой, оснащенной сильфонным устройством.

Далее расскажем о каждом из типов термостатов более подробно; и начнем с механических устройств. Скажем сразу, что главные достоинства последних – это простота в эксплуатации, стабильная работа и невысокая стоимость. Кроме того, для их работы не требуются дополнительные источники энергии. А приборы отличаются еще и достаточно высокой точностью регулировки. Но есть у таких приборов и свои недостатки, в том числе, отсутствие шкалы для регулировки и балансировки, а потому настройка производится опытным путем.

Как правило, каждое такое устройство состоит из привода, регулятора, а также сильфона, который наполнен газом или жидкостью. При этом вещество, находящееся в сильфоне и играет ключевую роль. При изменении положении рычага оно перемещается в специальный золотник и меняет положение штока; а тот, в свою очередь, частично закрывает проход для теплоносителя.

Более сложные конструкции – это электронные термостаты, ими управляет программируемый микропроцессор. И при помощи нескольких кнопок на таком терморегуляторе в комнате можно создать нужную температуру. Более того, есть и многофункциональные модели, которые можно применять для регулировки смесителя, насоса и котла.

Если говорить о строении и принципах работы такого устройства, то они мало чем отличаются от механических систем. Здесь также используется сильфон, наполненный веществом, которое чутко реагирует на все изменения температуры в помещении. Так, при повышении последней вещество расширяется, давит на стенки и двигает шток, который автоматически перекрывает клапан. Снижение температуры ведет сжатию рабочего вещества, сильфон не растягивается и клапан открывается.

Существует несколько разновидностей электронных термостатов, но в основном их подразделяют на открытые и закрытые. В последних не предусмотрена возможность автоматически определять температуру. А вот главное преимущество открытых приборов – это возможность программирования многих функции. Но используются подобные устройства чаще всего на промышленных предприятиях. Добавим, что для всех электронных приборов требуются дополнительные источники энергии – батарейки или аккумуляторы.

Конструкция термостата для батареи отопления

Считается, что для использования в быту лучше всего подходят полуэлектронные терморегуляторы. Последние снабжены специальным цифровым дисплеем, на котором отображается температура в помещении.

Добавим, что все такие устройства можно подразделить по типу используемого вещества в сильфоне – на жидкостные и газонаполненные. Кроме того, такие приборы обычно оснащаются встроенным либо дистанционным датчиком. Отметит, что газонаполненные приборы обладают повышенным сроком службы от двадцати лет и более.

Виды терморегуляторов и принцип их работы

Когда в квартире становится слишком жарко, многие хозяева открывают форточки, выпуская тепло на свежий воздух. Это не целесообразно, особенно когда за отопление платят по счётчику. В таких ситуациях выгодно ставить на радиаторы специальный терморегулятор. Он позволяет экономить до 25% топлива, если речь об автономной системе обогрева. В частных домах устройство окупается в течение одного отопительного сезона. В помещениях с централизованным отоплением оно помогает если и не сэкономить, то уж точно создать комфортный микроклимат.

По способу управления термостаты бывают:

• механические;
• электрические.

Механическая модель работает без привлечения энергии извне. Она имеет в своём составе клапан и термоголовку, которая формируется из регулятора, привода и сильфона – высокочувствительного элемента, заполненного жидкостью или газом. Принцип работы такого термостата:

Устройство терморегулятора для батареи

1. При повышении или понижении температуры объём теплоносителя в системе отопления изменяется.
2. Если в помещении становится теплее, сильфон растягивается, а специальный шток перекрывает теплоносителю проход. Если же в комнате похолодало, сильфон сжимается, поступление теплоносителя увеличивается.

Внимание! На точность и продуктивность функционирования терморегулятора влияют сквозняк, солнечные лучи, температура за окном, непосредственная близость холодильника или обогревателя и др.

Электронные устройства работают от батареек, которые можно подзаряжать. Владельцу жилья нужно запрограммировать термостат на поддержание желаемой температуры, и специальный датчик будет регулировать её в течение всего сезона. Самый простой электровариант – прибор, который похож на механический, но отличается от него наличием дисплея. Для его функционирования достаточно указать диапазон колебания температур или выставить точный показатель, который будет всё время поддерживаться.

По составу рабочего вещества выделяют терморегуляторы:

• жидкостные;
• газонаполненные.

Они отличаются друг от друга по таким критериям:

• скорость реагирования на смену температуры окружающей среды;
• подверженность влиянию температуры теплоносителя.

Газонаполненные устройства выигрывают у жидкостных по обоим параметрам, но поэтому они стоят дороже, а распространены – меньше.

Электрический терморегулятор

Как настроить прибор

Все терморегуляторы имеют заводские настройки. Но заданные значения стандартные и могут не совпадать с желаниями и требованиями пользователей. В автоматических моделях достаточно выставить температуру на дисплее. Сложнее обстоит дело с механическими терморегуляторами. Для их регулировки понадобится термометр.

Чтобы изменить настройки, сделайте следующее:

• Закройте все окна, двери, отключите вытяжки. Установите головку терморегулятора в крайнее левое положение – «открыто».
• Как только температура в помещении начнет повышаться и достигнет значений на 5 – 6 градусов выше нужной, поверните регулятор вправо – «закрыто».
• Радиатор начнет остывать. Как только показатели температуры достигнут нужных значений, медленно начните поворачивать головку влево. Услышав шум теплоносителя, остановитесь и запомните положение вентиля. Для достижения желаемой температуры нужно будет устанавливать головку в этом положении.

Универсального положения механического терморегулятора не будет. В течение отопительного сезона его нужно будет периодически перенастраивать, в зависимости от погодных условий.

Принцип функционирования накладного термостата насоса отопления

Накладной термостат для включения насоса, купить который предлагает интернет магазин СантехМарка, снабжён чувствительным элементом. В качестве элемента используют газообразное или жидкое вещество, помещенное в специальный жаропрочный сосуд. Чувствительный элемент косвенно контактирует с теплоносителем системы отопления. В случае изменения температуры в системе, возникает тепловое расширение вещества. За счёт этого обеспечивается точное реагирование устройства на изменение температуры теплоносителя. Расширение чувствительного элемента передаётся на переключатель, который замыкает или размыкает электрические контакты.

Некоторые производители изготавливают приборы с термочувствительным элементом в виде биметаллической пластины. В данном случае принцип функционирования основан на прогибе пластины относительно изменения температуры. Чем выше температурный показатель, тем больше будет прогиб пластины. Во время изгиба один из концов металлической пластины воздействует на контактную группу, что вызывает ее замыкание или размыкание.

Резервуар с термочувствительным элементом устанавливается на трубопровод или закрепляется в гильзе бойлера посредством монтажной ленты. Большинство термостатов оснащено диском-регулятором со шкалой на лицевой поверхности устройства. Благодаря этому пользователь может устанавливать нужный температурный показатель. Термостат с погружным датчиком регулирует изменения температуры в системе . Чаще всего диапазон регулирования составляет от 30 до 90 градусов Цельсия. От термостата подаются команды по включению или выключению обогрева.

Благодаря простоте конструкции увеличивается надежность и срок службы прибора. Также простота устройства обуславливает доступную стоимость термостата. Термостат накладной с гильзой обеспечивает высокую точность контроля температуры в системе отопления и водоснабжения.

Все преимущества терморегуляторов

Все мы разные, один постоянно мерзнет, а другому жарко при +20 градусах. Поэтому, когда в помещениях везде одинаковая температура, кто-то из жильцов начинает испытывать постоянный дискомфорт, согласитесь, неплохо бы было в своей комнате выставить оптимальный температурный режим! Иногда в помещениях требуется изменение температуры и по другим причинам, например, у вас там находятся растения, которым нужен определенная температура воздуха, или вы хотите на время сна убавить прогрев, чтобы спать было комфортнее, и не просыпаться с головными болями.

Такое компактное, но такое полезное приспособление

Вообще требования к температуре в разных комнатах отличаются. В той же ванной, не стоит ее опускать ее ниже 24 градусов, так как влага будет плохо испаряться, и в помещении будет ощущаться неприятная сырость. В кухне будет достаточно и 19 градусов, так как там дополнительно находятся прочие приборы, вызывающие нагрев воздуха. Для детской оптимальная температура 23-24 градуса.

В общем, суть понятна. Регуляция нагрева радиатора – это вполне себе необходимая мера, чтобы жилище было по-настоящему комфортным для проживания. Вам не потребуются сложные системы для реализации подобных настроек – достаточно приобрести компактный терморегулятор, который нужно установить совместно с батареей. Вот что даст вам это устройство:

1. Экономия ресурса котла — он работает намного экономичнее и потребляет меньше топлива.
2. Удобная регуляция температуры во всех комнатах.
3. Отсутствие необходимости вмешательства для регулировки нагрева – все происходит в автоматическом режиме, после первой установки.
4. Работает как кран, и может полностью перекрывать подачу теплоносителя к радиатору.

Терморегулятор на выходе из батареи

Описание терморегуляторов и рабочий принцип

Конструкция устройств, благодаря которым изменяется температура отопительного прибора, выглядит так:

• Термоклапан. Данная часть собой представляет традиционный вентиль, который состоит из металлического корпуса с проходным отверстием, седла и конуса. По существу, конус считается механизмом запорного типа, опускание и подъем которого действует на способность пропуска вентиля.
• Термостатический компонент считается средством для приведения в движение запорного конуса. Термоэлемент сделан в виде маленького герметичного цилиндра, в середине которого находится тепловой агент. Цилиндр называется «сильфон», в качество теплового агента применяется газ или жидкость, объем которых сильно зависит от температуры.

Рабочий принцип внешнего водяного термостата состоит в следующем: как только температура увеличивается происходит увеличение объема теплового агента, что приводит к растягиванию цилиндра. Он со своей стороны давит на поршень, движущий запорный конус. В результате поток носителя тепла перекрывается, а тепловой агент начинает остывать. Тут можно видеть обратную реакцию: вещество-агент уменьшается в объеме, а цилиндр сжимается. Исходя из этого поршень возвращается в начальное положение, запорный конус открывает движение носителя тепла и головка нагревается вновь. Так поддерживается заданная температура в комнате с самой большой точностью.

Однако различные устройства отличаются различной точностью, что поясняется их свойствами. Нагревание и остывание происходит поэтапно, поэтому, сильфон сжимается и становится шире медленно. Благодаря этому подача носителя тепла открывается и закрывается также медленно. Это говорит о том, что максимально закрытым либо открытым конус не бывает.

Для каждой термические есть гестезис — показатель, характеризующий величину неточности. Минимальное значение данного показателя говорит о более быстрой реакции устройства на температурное изменение.

Решаясь на установку регулятора на отопительный радиатор, необходимо усвоить еще одну характерность: отопительный прибор в данном случае не будет разогреваться полностью и одинаково. Чтобы понимать, что подобное состояние не считается основой образования воздушных пробок или забивов, необходимо снять термоголовку. Исправный отопительный прибор должен одинаково нагреться.

Разновидности регуляторов температуры

Всего известно два типа регуляторов температуры для котлов отопления:

• Механические. Настройки прибора производят при помощи установленной на корпусе рукоятки. Поворачивая ее по часовой стрелке, пользователь увеличивает зазор между биметаллической пластиной и клеммой, тем самым повышая верхний порог срабатывания. Для понижения значений желаемой температуры рукоятку необходимо повернуть в обратное положение (то есть против часовой стрелки).
• Электронные. Вместо чувствительных пластин встроены терморезисторы, которые изменяют сопротивление в сети, чем влияют на верхние и нижние границы запуска котла.

Примечание! Установку терморегуляторов проводят для контроля за работой отопительного оборудования, но также это может помогать отключать циркуляционный насос или управлять системой «теплый пол».Контролирующее работу теплого пола устройство

Для подключения механического регулятора к газовому котлу необходимо провести электрический кабель. Электронные же модели, в большинстве случаев, работают в беспроводном режиме. Согласно наблюдениям, пользователи благодаря удобству монтажа и эксплуатации отдают предпочтение приборам с электронным способом управления.

Принцип работы беспроводного регулятора:

• Контроль и управление осуществляют два блока со встроенными модулями радиоуправления.
• Подключение одного из них производят непосредственно к котлу и электрической сети.
• Второй подпитывают от установленных батареек и устанавливают на стену в любом удобном месте жилого здания.
• Внутри второго блока встроен термодатчик, который реагирует на изменение температуры воздуха в помещении.

Как правило, модели электронного типа управления оснащены программаторами, с помощью которых можно задать необходимый недельный график работы котла отопления.Контроль за прибором при помощи смартфона

Благодаря настройке режимов температура в доме может меняться несколько раз за сутки. Работа отдельных, многофункциональных устройств позволяет выполнить настройку графика на 3 месяца вперед. Такие приборы можно контролировать через смартфон.

Циркуляционные насосы для отопления Grundfos

Насосы от этого бренда являются самыми востребованными на современном рынке отопительного оборудования. В зависимости от возможностей управления и конструктивных особенностей, все изделия Грундфос подразделяются на:

• нерегулируемые (серия UPS);
• регулируемые (серия ALPHA).

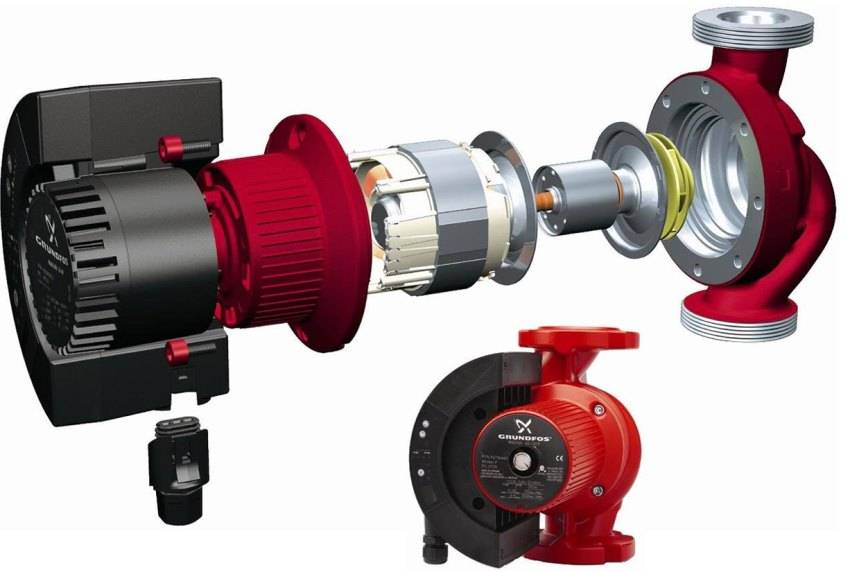

Циркуляционный насос Grundfos в разобранном виде

Модели серии «UPS» являются самыми востребованными среди отечественных потребителей. Эксплуатационная сфера подобных устройств – открытая или закрытая автономная отопительная коммуникация частного дома.

Популярность циркуляционных насосов Грундфос обуславливается еще и тем, что они отличаются доступной стоимостью и высоким качеством. Сегодня они выпускаются в следующих странах: Германия, Дания, Китай.

• UPS 25-40/60/80;
• UPS 32-40/60/80.

Технические характеристики водяных насосов ( в зависимости от модели) позволяют поднять высоту рабочей среды на 4, 6 или 8 м

Цифры, которые указываются в названии модели, обозначают его монтажные характеристики. Первое число обозначает показатель сечения накидных гаек насоса, которые выполняются в большинстве случаев из чугунного материала. В некоторых случаях встречаются гайки с диаметром 40 мм, однако, чаще всего используются изделия с показателями сечения 25 и 32 мм.

Второе число соответствует высоте. В зависимости от разновидности устройства, высота столба рабочей среды может составлять 4, 6 или 8 м.

Статья по теме:

Эти цифры помогут ответить на вопрос, возникающий у многих хозяев частных домов: как подобрать циркуляционный насос для отопления. Поэтому игнорировать их ни в коем случае нельзя. Цена циркуляционных насосов «Грундфос UPS» колеблется в пределах от 4 000 до 40 000 рублей, в зависимости от модели и технической оснастки.

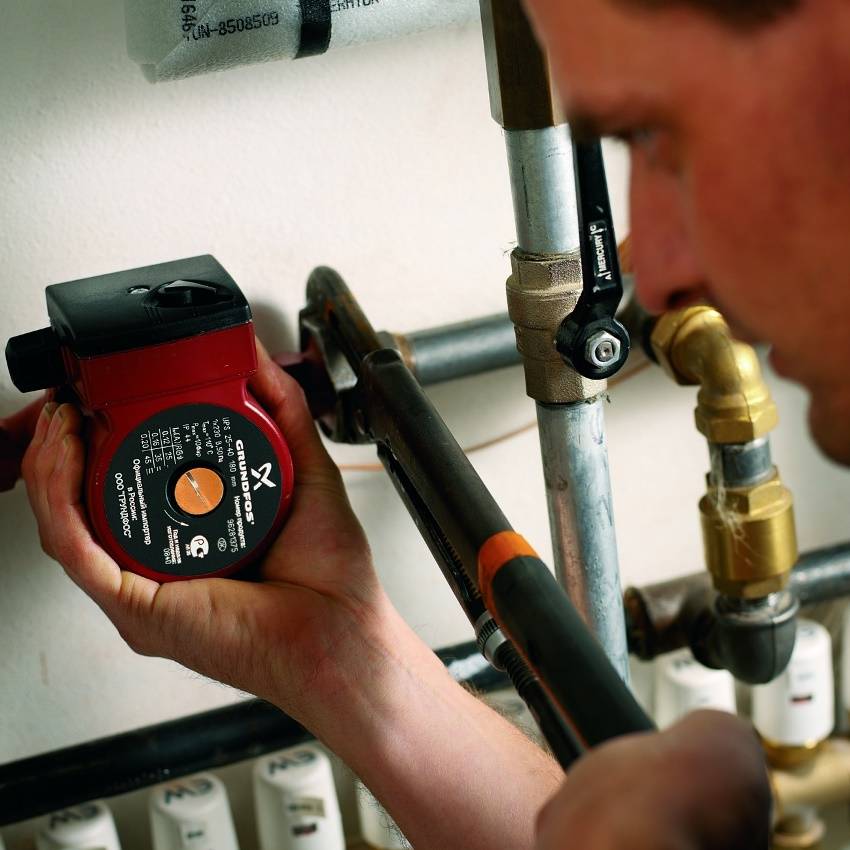

На корпусе насоса нанесена маркировка обозначающая его монтажные характеристики

Какой лучше купить циркуляционный насос для отопления частного дома: серия ALPHA

Регулируемая линейка насосов от компании «Грундфос» представлена тремя основными моделями, которые относятся к одной серии (ALPHA). Рассмотрим разновидности этих устройств, в зависимости от функциональных возможностей:

• ALPHA2 L;
• ALPHA2;
• ALPHA3.

ALPHA2 L. Насосы Grundfos для отопления этой серии отличаются ограниченным функционалом и имеют 7 режимов работы. Стоит сказать, что ALPHA2 L можно использовать в таких отопительных конструкциях, как теплый пол. Он включает в себя систему, которая позволяет регулировать напор теплоносителя в коммуникации. Удаление воздуха из циркуляционного насоса ALPHA2 L производится посредством «выталкивания», что отличает его от приборов серии UPS. Подбор необходимого режима осуществляется довольно просто – нажатием кнопки на блоке управления.

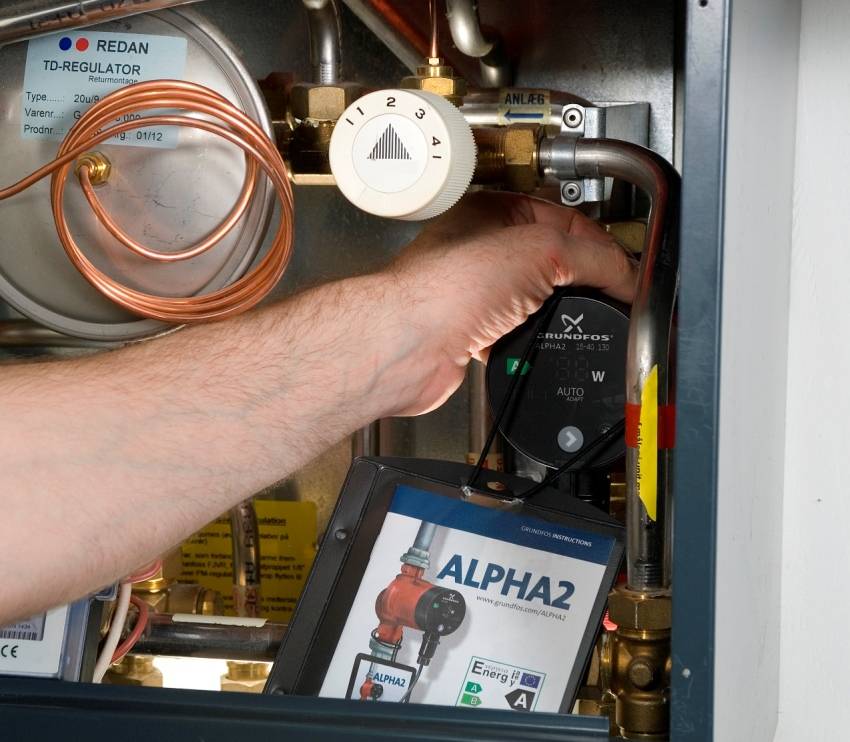

Модель циркуляционного насоса ALPHA2 совместима с большинством современных твердотопливных котлов

ALPHA2. Насосы этого типа имеют 9 режимов работы и являются более универсальными, с эксплуатационной точки зрения. А также стоит сказать, что такие устройства включают в себя две дополнительные функции, которые позволяют настраивать устройство, в зависимости от сезона и времени суток. Благодаря этому появляется возможность дополнительной экономии финансов. Насосы ALPHA2 совместимы практически со всеми современными твердотопливными котлами.

Отдельно стоит сказать о том, что циркуляционный насос для отопления Грундфос ALPHA2 имеет еще один режим, который называется AUTOADAPT. Он позволяет автоматически изменять параметры работы прибора, в зависимости от смены времени года. Таким образом, давление в системе регулируется за счет сложного вычислительного процесса, происходящего непрерывно.

Модель насоса ALPHA3 оснащается специальным блоком, который позволяет передавать данные о работе циркуляционного устройства на смартфон

ALPHA3. Это устройство является усовершенствованной моделью предыдущего циркуляционного насоса. Основное отличие ALPHA3 от ALPHA2 заключается в том, что хозяева могут самостоятельно корректировать показатель давления в отопительной коммуникации.

При подборе насоса Грундфос рекомендуется обратить внимание на то, что модель ALPHA3 оснащается специальным блоком, который называется ALPHA Reader. Этот прибор позволяет передавать данные о работе циркуляционного устройства на смартфон

Для использования подобной функции потребуется загрузить на ваше мобильное устройство специальную программу (GRUNDFOS Go Balance).

Устройство термостата

Конструкция термостатов всех видов и производителей имеет общую схему. Устройство содержит три основных блока: температурный датчик, настроечный блок, блок управления. Термочувствительный элемент устройства выполняет контроль уровня температуры окружающей среды.

В случае изменения температуры в ту или иную сторону фиксируются сенсором и передаются в виде электрических сигналов в блок управления, который преобразует сигнал по заданной программе и передаёт команды на устройства исполнения: электромагнитному реле, механическому клапану прибору, обрабатывающему сигнал.

Принцип работы термостата для котла

Эффективность и цена термостата для газового котла или любого другого напрямую зависят от его содержимого. Так любой из них состоит из двух частей:

1. В основе рабочего механизма прибора следующие составляющие:

• Сильфон (термоголовка) цилиндрической формы с гофрированными стенками выполнен из гибкого материала, способного к растяжению. Внутри него находится жидкостная, парафиновая или газовая рабочая среда, которая улавливает любые перемены в воздухе и реагирует соответственно им. Так, если воздух стал горячее, чем указано в заданном диапазоне прибора, внутренняя среда термоголовки увеличивается в объеме, а если наоборот, то уменьшается.
• Подобные изменения внутри сильфона размыкают контакт, который связывает его с котлом, когда объем рабочей среды растет, либо вновь включает его при его понижении.
• Этот процесс является сигналом для отопительного устройства, вследствие чего его горелка (если это газовый или твердотопливный котел) или клеммы (при работе электрического устройства) отключаются, а теплоноситель в контуре постепенно остывает, вызывая медленное понижение температуры воздуха. Когда она упадет ниже заданных параметров, происходит обратный процесс и котел включается для нагрева носителя в системе.

1. Датчик – это часть термостата, в которую закладываются нужные температурные параметры, и которая считывает все изменения в воздухе и соотносит их с настройками. Он может быть, как встроенным, так и выносным, ручной настройки или цифровым аналогом.

Работа комнатного термостата для газового котла, электро или твердотопливного оборудования заключается в том, чтобы всегда поддерживать в помещениях температуру воздуха на одном и том же уровне.
