Как сделать теплые полы в деревянном доме?

Бетонные полы

Создание бетонных полов в доме проще, чем деревянных, так как необходимо лишь правильно сделать цементную стяжку и постепенно ее армировать. Но какой вариант на самом деле лучше?

Поверхность из бетона превосходит деревянную по некоторым параметрам:

• большой срок эксплуатации;
• прочней и надежней.

Если при заливке бетоном использовать некоторые современные инструменты, то его можно сделать идеально ровным, что позволит хорошо разместить ламинат, керамическую плитку или другой настил. При монтаже бетонного пола, следует соблюдать установленные правила и учитывать некоторые нюансы.

Заливку бетоном можно выполнить одним из представленных методом:

• по лагам;
• на грунт.

Виды

Следует отметить, что отопительная система для частного дома не всегда может относиться к разряду централизованных. Так что часто приходится искать альтернативные варианты.

О них и пойдет речь дальше.

Одним из наиболее распространенных вариантов в домах такого типа будет отопление электричеством. В этом случае оборудование, которое будет использоваться, можно назвать дешевым. Да и электричество у нас есть практически везде. Этот вариант особенно актуален там, где нет возможности провести газоснабжение или нельзя использовать альтернативу.

Осуществлять отопление этим методом довольно просто (речь идет об электрическом котле). Но тут следует понимать, что уж совсем минимальными затратами не обойтись по причине того, что сами электрические котлы потребляют довольно много энергии, а потому лучше выбирать модели мощностью от 10 киловатт.

Чтобы эффективно отапливать дом при помощи печи, лучше всего строить ее в центре помещения. Это позволит расходиться теплу по дому равномерно. Конструкции печей на сегодняшний день очень разнообразны, но лучше всего, если их будет строить человек, который действительно имеет в этом опыт. Тогда печка будет эффективной в любую погоду и станет отлично отдавать тепло внутрь дома.

При желании в печь можно осуществить установку водяного котла, что позволит создать еще и отопление водного типа на основе печи. Это даст возможность еще более равномерно отапливать деревянный дом. Но, правда, в этом случае в доме постоянно необходимо будет жить, иначе вода просто замерзнет в трубах, и система станет непригодной к использованию.

Альтернативой печи может стать твердотопливный котел. Но в этом случае обогрев обойдется дороже, так как придется довольно много платить за топливо. Данный вид вообще считается не очень рентабельным для частного дома, по причине чего лучше использовать другие варианты обогрева помещения.

Но газовое отопление, как и любое другое, имеет определенные недостатки. Например, его нецелесообразно проводить, если неподалеку от вашего дома нет газовой магистрали. Дело в том, что стоимость подключения сейчас довольно высокая. В некоторых случаях, если провести расчеты, можно узнать, что система газового отопления сможет полностью окупить себя лишь через несколько десятков лет.

Благодаря системе воздуховодов, тепло расходится по комнатам, а весь воздух, который остыл, втягивается внутрь и уходит на подогрев.

Если говорить о преимуществах этого вида отопления, то следует назвать следующие моменты:

1. хороший коэффициент полезного действия;
2. отсутствие слишком сложных и дорогостоящих элементов оборудования;
3. простота управления и поддержания температуры;
4. просушивание помещений благодаря интенсивной циркуляции воздушных масс;
5. систему можно почистить от пыли просто и легко;
6. возможность использования в больших по площади помещениях;
7. нижние этажи дома будут сухими и теплыми.

Если говорить о недостатках, то следует назвать такие нюансы:

1. сложность проектирования и установки;
2. высокая стоимость системы;
3. сложно ремонтировать или осуществлять замену частей системы;
4. необходимость в привлечении специалистов для проведения сервисного обслуживания;
5. наличие определенного уровня шума при работе системы.

Если говорить о достоинствах таких полов, то следует назвать:

1. такие же плюсы, как и у парового отопления;
2. при прогреве помещение не пересушивается;
3. теплый пол отлично сохраняет тепло и может долго его отдавать;
4. нет сквозняков.

Если говорить о минусах, то следует назвать:

1. сложный монтаж;
2. подъем нижнего уровня помещения;
3. дорогой ремонт при поломке.

Одной из разновидностей вышеописанной системы будет обогрев с помощью теплого пола, в основе которого лежит электрический кабель, разделенный на секции с помощью специальной пленки. Главными преимуществами такого типа отопления будут простота и надежность. Такой кабель можно даже просто закрыть полипропиленом, и все будет работать отлично.

Единственными недостатками в этом случае будут:

1. наличие вредного излучения электромагнитного типа;
2. большой расход электрической энергии.

В целом, как можно убедиться, существует немалое количество отопительных систем для деревянных домов, и выбрать есть из чего. Сегодня даже существуют своего рода экзотические варианты, как, например, кварцевое отопление.

Работа с электрическим теплым полом

Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.

Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Монтаж водяного теплого пола в деревянном доме

Технология укладки и запуска системы водяного пола включает в себя нескольких этапов. Общая толщина конструкции утепления должна составлять 8-14 см, нагрузка на перекрытия — до 300 кг на 1 м². Рассмотри более подробно все этапы монтажа теплого пола.

Монтаж гидроизоляции и демпферной ленты

Для укладки гидроизоляционного слоя можно взять обычную пленку из полиэтилена или специальные мембраны. Края пленки должны заходить на стены помещения на 15-20 см. Полотна стелятся внахлест в 10-15 см, стыки проходят строительным скотчем для герметизации.

Демпферная лента приклеивается по всему периметру помещения вдоль стен. Лента закрепляется с целью компенсации теплового расширения бетонного слоя. Высота ленты должна быть выше уровня заливки бетона, все лишнее после застывания стяжки обрезают ножом.

Слой утеплителя

Основная функция утеплителя — направить тепло от нагревания труб вверх и не допустить значительных теплопотерь. Пеноплекс — универсальный теплоизолятор, используемый для утепления в системе теплого пола.

Пеноплекс отличается прекрасными теплоизоляционными характеристиками. Коэффициент теплопроводности утеплителя составляет всего 0,030 Вт/(м*С), это одно из самых низких значений среди всех утеплительных материалов.

Пеноплекс выдерживает значительные нагрузки и имеет нулевое водопоглощение. Материал легок в обработке и монтаже. Утеплитель кладется встык со смещением плит второго слоя на 15-20 см. Это позволяет плитам плотно встать и связаться между собой.

Фольгированный слой и армирующая сетка

Чтобы водяные теплые полы имели хорошую теплоотдачу, на плиты пеноплекса расстилается фольгированная пленка с разметкой для раскладки труб. На следующем этапе на плиты утеплителя укладывается армирующая сетка. Она используется как основа для фиксации к ней труб. Между собой сетки скрепляются с помощью проволоки.

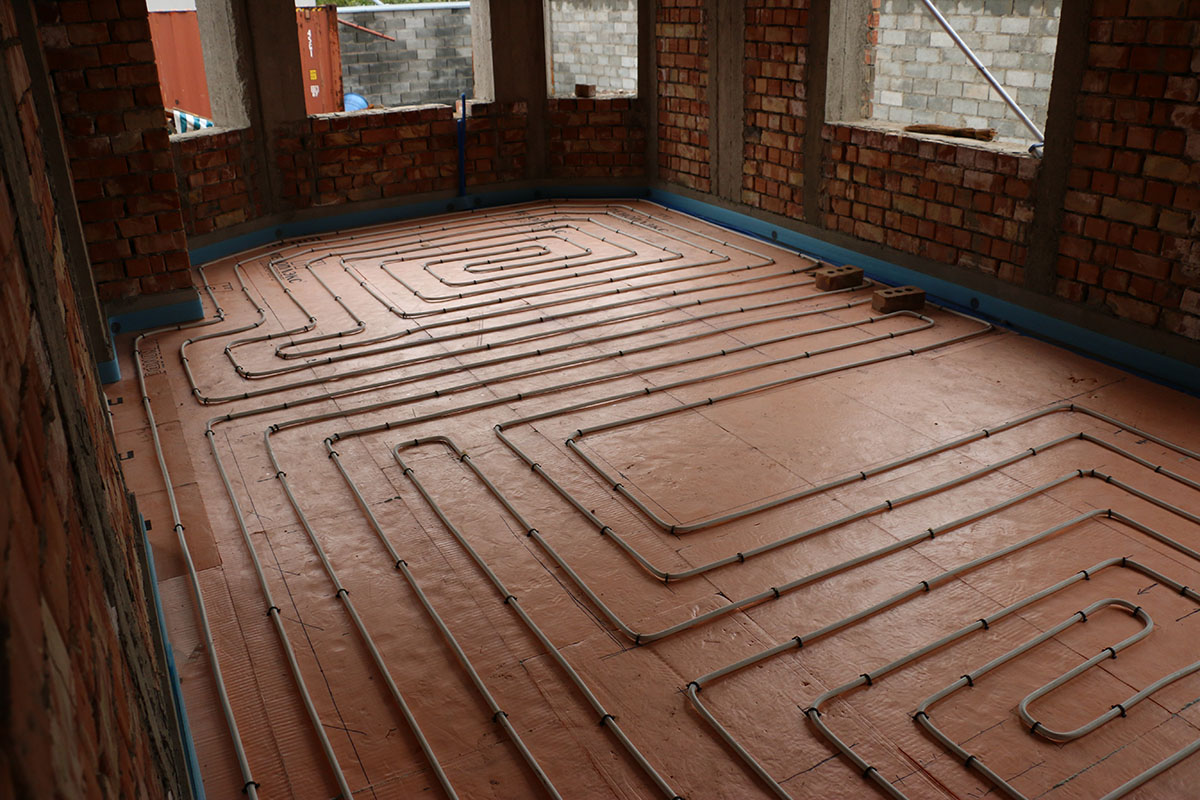

Укладка труб

Крепление труб к сетке можно производить с помощью хомутов из полиамида, стальной крепежной проволоки или степлера с фиксаторами. Трубы прокладываются, отступая от стен на 15-20 см.

Важно: каждый контур труб водяного теплого пола рекомендуется монтировать из единой трубы без применения сварки, а их общая длина не должна превышать 100 м.

Шаг между трубами у стен должен составлять 10 см, а ближе к центру помещения — 15 см. Схема прокладки теплого водяного пола может быть различной, например, спиралью (улиткой) или змейкой.

Укладка труб начинается с подключения 1 конца трубы к распределительному коллектору, а после окончания работ с трубами подключают второй конец. Контуры в основном подключают через распределительный узел. Он выполняет ряд функций:

1. Повышение давления в системе.
2. Регулирование температуры.
3. Равномерная подача в несколько контуров.

Существует несколько схем подключения к котлу — с ручным регулированием, с погодной автоматикой и с автоматической регулировкой.

После окончания монтажа всех контуров, в обязательном порядке необходимо провести пневматические испытания системы подогрева на герметичность. Для этой цели с помощью компрессора производится опрессовка. Так как молекулы воздуха по размерам уступают молекулам воды, то можно легко отыскать даже небольшую разгерметизацию.

Бетонная стяжка

Заливка бетонной стяжки производится только после окончания монтажа труб и проверки герметичности. Желательно использовать бетон со щебнем размером 5-20 мм.

Рекомендуемая минимальная толщина слоя бетона над трубами составляет 3-5 см. Такой слой бетона позволит получить необходимую прочность конструкции и равномерно распределить тепло по поверхности.

Если правильно соблюдены все этапы технологического процесса, то стяжка должна начать затвердевать через 4 часа.

Спустя 3 дня после заливки бетонного слоя он наберет половину своей прочности, а окончательно затвердеет только через 4 недели. Не рекомендуется запускать систему обогрева до этого момента.

После полного затвердевания бетона можно завершать процесс установки теплого пола в доме, уложив поверх стяжки напольное покрытие.

Слои конструкции:

• Гидроизоляционный слой.
• Демпферная лента.
• Плиты утеплителя.
• Фольгированная пленка.
• Армирующая сетка.
• Труба контура.
• Слой бетона.

Укладка труб

Делать каналы и укладывать в них трубы можно двумя способами – «змейкой» (зигзагом) и «улиткой» (спиралью). Более простой вариант укладки – «змейкой», так как он не требует произведения точных геометрических расчётов. Подробнее об особенностях укладки труб смотрите в этом видео:

Ширина каналов должна быть достаточной, чтобы в них свободно помещались обогревательные трубы. Тёплый пол водяной должен укладываться с шагом между витками труб порядка 10 – 30 см. Чем меньше расстояние между витками, тем больше длина трубопровода.

В таблице показана зависимость длины отопительного напольного трубопровода в зависимости от расстояния между его витками.

Выбирайте подложку из вспененного полимера

Другая проблема – наличие теплоизолирующей прокладки в виде подложки между тёплым полом и напольным покрытием. Она исполняет роль своеобразного амортизатора, смягчающего давление на покрытие и тем самым продлевающего срок его службы.

Чтобы добиться большей мягкости, она производится из вспененного полимера – такой материал, сделанный для смягчения шагов и давления мебели, одновременно является неплохим теплоизолятором. А это в случае с напольными системами обогрева является большим минусом.

Преодолеть данное препятствие можно, использовав в качестве подложки толстую плёнку из полиэтилена, настеленную в 2 – 3 слоя. Коэффициент теплопроводности у неё гораздо выше, нежели у вспененного полимера, поэтому плёнка не будет создавать существенного препятствия для передачи тепловой энергии.

После укладки труб уже можно приступать к настилу выбранного вами финишного напольного покрытия.

Теплый пол без бетонной стяжки

Трубы теплого водяного пола обычно размещаются в бетонной стяжке пола. В частном деревянном доме, да и в других домах с деревянными перекрытиями, целесообразно делать теплый пол с водяным контуром отопления без бетонной стяжки. Такой пол часто называют сухим теплым полом.

Элементы сухого теплого пола имеют малый вес и не создают значительных нагрузок на деревянные балки перекрытий. Сухой теплый пол имеет малую высоту. При монтаже пола отсутствуют мокрые процессы по заливке бетонной стяжки, нет необходимости дожидаться 28 дней твердения и сушки бетонной стяжки.

По этим причинам сухой теплый пол выгодно применять как при новом строительстве, так и в существующих домах с перекрытиями по деревянным балкам, с деревянным полом.

О других преимуществах и особенностях теплых полов в частном доме можно прочитать в статье “Нужен ли теплый пол в частном доме”.

Особенностью сухого теплого пола, по сравнению с полом с бетонной стяжкой, является меньшая тепловая мощность. Количество тепла, передаваемое в помещение, не превышает 60-80 Вт/м2 площади пола.

Теплоаккумулирующая способность сухого теплого пола также невелика. Благодаря малой массе, сухой теплый пол быстрее прогревается и реагирует на изменение температуры теплоносителя.

Конструкция сухого теплого пола в деревянном доме приведена на рисунке:

На рисунке:
1    Трубы «теплого пола».
2    Отражатель –распределитель тепла, оцинкованный профнастил.
3    Балки.
4    Утеплитель (пенополистирол, плотность — не менее 25 кг/м3; толщина — не менее 50 мм. или минераловатные плиты);
5    Пароизоляцпя — пергамин, полиэтилен.
6    Черновой пол совместимый с «теплыми полами».
7    Чистовая подшивка потолка.
8    Лента демпферная толщиной не менее 5 мм.
9    Плинтус.
10    Щит перекрытия по черепным брускам.


Если сухой теплый пол делается на междуэтажном перекрытии, то следует уделить внимание звукоизоляции перекрытия от ударного и воздушного шума. О защите перекрытий от шума читайте статьи “Чердачное перекрытие по деревянным балкам” и “Плавающий пол – звукоизоляция междуэтажных перекрытий”

Для защиты от ударного шума черновой пол, поз.6, должен опираться на балки, поз.3, через упругие прокладки.

В качестве чернового пола, поз.6., удобно использовать цементно — стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты, .  Сравнительно большая масса и теплопроводность чернового пола из таких плит обеспечит более равномерный нагрев поверхности, будет способствовать аккумуляции тепла, улучшит защиту перекрытия от ударного шума.

Кроме того, ЦСП и ГСПВ не содержат вредных веществ, в отличие от ориентированно – стружечных (ОСП, OSB) и древесно — стружечных плит (ДСП) и фанеры — читайте: “Формальдегид в доме”. Следует учитывать, что при нагревании, выделение смертельно опасного формальдегида из плит ОСП, ДСП и фанеры увеличивается.

Отражатель – распределитель из оцинкованного профнастила позволяет равномерно распределить тепло по всей поверхности пола. Глубина профиля настила должна быть равна диаметру труб теплого пола.

При устройстве теплого пола в цокольном перекрытии пароизоляционную пленку следует уложить поверх слоя утеплителя.

На строительном рынке предлагаются системы сухого теплого пола с водяным или электро обогревом от разных производителей. Такие системы имеют лучшие технические параметры, но они и более дорогие.

Способы монтажа электрического теплого пола

Как уже говорилось выше, самым дешевым является кабельный теплый пол, где в качестве греющего элемента применяется греющий кабель. Этот вариант всегда укладывается в бетонную стяжку, но в деревянном доме его можно положить между лагами. Несмотря на сложность монтажа, этот вариант обогрева применяется чаще всего, поэтому рассмотрение способов укладки следует начать именно с него.

Врезка кабеля теплого пола в стяжку

Укладка кабельного теплого пола

Для начала производится демонтаж чистового покрытия пола и оценивается состояние чернового. Все подгнившие деревянные части конструкции необходимо заменить, а существующие незначительные повреждения зачистить

Очень важно перед монтажом системы теплого пола обработать лаги и черновую основу антисептиком, который не только предотвращает развитие грибковых поражений на древесине, но и повышает ее огнеустойчивость

Монтаж теплого пола на основе нагревательного кабеля своими руками

Под лаги необходимо настелить слой гидроизоляции и фольгированного теплоизолятора, уложив его фольгой вверх. Поверх теплоизоляции настилается монтажная сетка, к которой в дальнейшем будет крепиться кабель. Кабель по лагам всегда укладывается змейкой, поэтому на них делается разметка мест пересечения и делаются пропилы. Во избежание соприкосновения кабеля с древесиной, в пропилы укладывается фольга, а на фольгу – кабель, закрепляемый к сетке хомутами.

Монтаж кабельного теплого пола

Терморегулятор устанавливается на стене, а датчик температуры помещается в гофру и выводится к месту его установки. Прежде чем приступить к укладке финишного покрытия, система тестируется. Далее укладывается финишное покрытие. Ламинат можно положить непосредственно на лаги. Если предполагается использовать плитку, линолеум или другое покрытие, на лаги укладывается слой фанеры.

Другие способы монтажа

Вне зависимости от вида теплого электрического пола, его пирог одинаков: сначала укладывается гидро- и теплоизоляция. Но, в отличие от греющего кабеля, маты и пленка монтируются на ровную поверхность в виде слоя фанеры, покрытой теплоотражающим слоем.

Варианты теплых полов с утеплением деревянного и бетонного основания

Маты, в том числе инфракрасные, и пленочный теплый пол зачастую снабжаются самоклеющимся слоем, поэтому их раскатывают. При необходимости маты можно разрезать, не затрагивая самого кабеля, а пленка разрезается по красной разметке. Таким образом, их подгоняют под геометрию помещения.

Далее теплые полы подключают к терморегулятору, при этом подсоединение секций производится параллельно. Таким образом, при выходе из строя одной секции, нагрузка распределяется на все остальные.

Керамогранитную плитку положить можно непосредственно на маты, слегка увеличивая количество клея. На инфракрасную пленку плитку можно положить, если систему предварительно закрыть листом фанеры или гипсокартона. Плитку приклеивают уже к этому покрытию. Ламинат рекомендуется положить плавающим способом, чтобы в случае необходимости можно было заменить вышедшие из строя секции теплого пола.

Автоматическое управление температурой в доме

В домах рачительных европейцев, системы отопления обязательно изначально проектируются, а затем сразу делаются с системой автоматического управления температурой в доме. Немец или поляк знают и понимают, что без автоматики невозможно обеспечить экономное расходование газа и приемлемый уровень теплового комфорта в доме.

В России, часто хозяева начинают осознавать необходимость автоматического управления температурой уже после того, как дом построен, система отопления уже смонтирована и работает, и начинают приходить счета на оплату газа.

Товары для дачи и сада

⇆

Оказывается, снаружи дома температура воздуха, направление и сила ветра постоянно меняются. Днем и ночью температура наружного воздуха даже в течении суток часто меняется на десяток градусов. Дом то продувает, то нет, переменчивый ветер. Непостоянное солнце, то нагревает дом, то нет. Теплопотери дома  постоянно скачут на разную величину. Чтобы не заморачиваться со всей этой чехардой по несколько раз в день, хозяин дома вручную устанавливает на котле температуру побольше, так, чтобы температура в доме была потеплее, с запасом. А в конце месяца с тоской смотрит на счет за газ и чешет репу.

Хозяин узнает, что для того, чтобы оснастить дом автоматическим управлением температурой, необходимо кое-что выбросить, заменить и переделать в системе отопления, а также установить дополнительное оборудование. А для этого придется опять сверлить, долбить, прокладывать. Что вся эта автоматика обошлась бы намного дешевле, если бы устанавливалась сразу, при строительстве дома.

В доме с сухим теплым полом необходимо иметь три системы автоматического управления температурой: теплым полом по температуре воздуха в помещении с ограничением температуры пола; радиаторами по температуре воздуха в помещении; котлом по температуре наружного воздуха .

Как известно, теплый пол может быть или «комфортным» или «отопительным».

«Комфортный» теплый пол немного подогревает поверхность и обеспечивает приятные ощущения при нахождении человека на полу. Основное поступление тепла в помещение обеспечивают радиаторы. Для комфортного теплого пола необходимо поддерживать постоянную, температуру теплоносителя.

«Отопительный» теплый пол, помимо комфорта, обеспечивает полноценное отопление помещения.

Сравнительно небольшая тепловая мощность сухого теплого пола делает его пригодным чаще всего только для комфортного отопления.

Датчик температуры воздуха в помещении находится в корпусе термостата.

В доме с комфортным сухим теплым полом для управления температурой необходимо иметь три системы автоматического управления.

Одна система, регулирующая работу теплого пола, должна управляться по температуре воздуха в помещении до тех пор пока температура поверхности пола не достигнет комфортного уровня. То есть, в межсезонье дом будет отапливаться теплом теплого пола.

Если температуре пола достигла верхнего предела, а температура воздуха в помещениях снижается, то вступает в действие автоматическая система управления радиаторами. Радиаторы будут догревать воздух в помещении, добавлять свое тепло к тому теплу, которое будет постоянно поступать от теплого пола.

Режим нагрева теплоносителя котлом должен регулироваться еще одной автоматической системой, реагирующей на температуру наружного воздуха.

Учитывая то, что система теплых полов обладает высокой инерционностью (медленно нагревается и медленно остывает) для управления ее работой рекомендуется использовать погодную автоматику. Тогда температура теплоносителя, подаваемого в систему, будет адаптирована к наружной температуре. Благодаря этому вместе с изменением наружной температуры меняется температура теплоносителя, циркулирующего в полу.

При регулировке с помощью комнатного термостата температура теплоносителя в системе не будет изменяться до момента, пока она не начнет повышаться в помещении (из-за потепления на улице). Только после этого температура теплоносителя начнет снижаться, но из — за инерционности системы в помещении уже станет жарко (т. е. нерациональное расходование энергии).

Поэтому, чтобы отопление дома было экономичным, в системе теплых полов нужно использовать для ее управления погодный регулятор.

Для регулирования температуры теплого пола необходимо выбрать и установить коллектор, оснащенный сервоприводами на регулирующих вентилях.

Сервопривод, это устройство, которое при подаче на него электрического тока от термостата воздействует на вентиль, открывает или закрывает его. Сервопривод работает как выключатель, полностью открывая или закрывая вентиль. Температура поверхности теплого пола будет поддерживаться с точностью +/- 0,5 — 1 оС.

Укладка теплого пола на деревянный пол

Для того, чтобы теплый пол на деревянном основании смонтировать быстро и без проблем, необходимо сделать некоторые подготовительные работы.

• Убираем все видимые зазоры на деревянной основе;
• Обязательно обрабатываем дерево антисептиком и ждем полного высыхания;
• Выравниваем деревянный пол в нужных местах. Этот пункт касается тех оснований, которые не имеют ровной поверхности.

1. При помощи пенополистирольного материала с пазами, через которые будут проходить трубки водяной системы.
2. Монтаж шлангов в предварительно оставленные зазоры между досками.
3. С помощью фольги из алюминия.

Первые два вида понятны и не требуют детального рассмотрения, что не скажешь о последнем варианте. Давайте рассмотрим его подробнее.

Для третьего вида монтажа вам понадобится брус, с помощью которого будет укладываться контур. Рассчитать необходимое количество такой доски, вы сможете, зная площадь пола и количество витков теплого пола, которое вы будете размещать.

Шаг укладки варьируется от 10 до 15 сантиметров, в том случае, если кроме теплого пола у вас не будет другой системы отопления. И шаг укладки до 30 сантиметров, в том случае, если вы хотите создать дополнительное тепло в своем доме.

Итак, деревянное основание необходимо укрыть материалом из фольгированного полиэтилена. С помощью строительного степлера, закрепите его.

Затем укладываем брусчатые лаги перпендикулярно нашему деревянному полу. И уже непосредственно на лаги, монтируем брус.

В брусе необходимо подготовить пазы для труб со всеми поворотами системы. А затем все пазы вычистить от пыли и опилок.

Такой вид монтажа теплого пола часто используется под ламинат.

Монтаж теплого пола в деревянном доме

Деревянный дом ничем не отличается от обычного дома, построенного из бетонных блоков. Единственным отличием будет то, что на обогрев деревянного дома материалов для монтажа теплого пола уйдет значительно меньше, чем на обычный дом.

Соответственно и бюджет необходимо планировать из вышесказанного. Но у теплого пола, уложенного на деревянный настил, существует ряд недостатков.

• Деревянный пол – это материал, который подвержен горению. Поэтому монтируя теплый пол, используйте се необходимые средства от перегрева деревянного основания.
• Постепенно прогреваясь, дерево будет усыхать, поэтому выдерживайте оптимальный температурный режим системы отопления.
• Не допускается прокладывать трубопровод отопительной системы без дополнительных материалов, способствующих хорошей теплопроводности тепла.
• Рекомендуется приобретать все необходимые материалы в уже собранном виде, это способствует качественному монтажу теплого пола и минимизирует риск сбоев системы при ее работе.

Подведем итоги

Как выяснилось вполне возможно сделать теплый пол в доме с деревянным полом.

Для этого необходимо его основательно подготовить, приобрести необходимый расходный материал, и, следуя нашим подсказкам, произвести монтаж системы отопления.

Обязательно выполняйте условия пожарной безопасности, четкие следования инструкциям оградит вас от неприятных последствий.

Дом с ленточным и монолитным фундаментом

Систему отопления предусматривают уже в период строительства фундамента. При ленточном или монолитном основании дома эффективным будет не только радиаторный, но и напольный обогрев. Фундамент утепляют гравием, керамзитом, изоляционными материалами. Выполняют гидроизоляцию.

Хорошо подготовленное основание не отличается высокими теплопотерями. Нагревательные элементы для «тёплого пола» в доме укладывают на бетонное покрытие. Используют как жидкостный, так и электрический обогрев.

Жидкостная напольная магистраль

Система представляет собой трубопровод, по которому циркулирует теплоноситель. Нагревается он в теплообменнике, который находится в печи или в котле. Из котла выводят подающий и обратный контур. Трубы подсоединяют к коммуникационной гребёнке. На бетонном основании укладывают жидкостный контур. В него подаётся горячая вода или антифриз.

Магистраль подключают к коллекторам. Для автоматического регулирования предусматривается трёхходовой смесительный клапан с термоголовкой. Жидкостную магистраль закрывают глубокой бетонной стяжкой толщиной 7-8 см.

«Тёплый пол» в частном доме можно установить во всех помещениях, захватывая ванную комнату, санузел, баню, гараж. Установка потребует высоких расходов на оборудование, но обслуживание обойдётся владельцу коттеджа недорого. Облицовка пола может быть любой, не зависимо от теплопроводности и фактуры.

Кабельные секции и маты

На бетонное основание можно уложить электрические нагревательные элементы. Если помещение отличается сложной геометрией, то рекомендуют использовать кабельные секции. Секция представляет собой проводник определённой длины и мощности.

Маты используют для обогрева помещения с правильной геометрией. Их можно поворачивать, удаляя сетку или разрезая её монтажными ножницами. Сетка выполнена из стекловолокна или термостойкого пластика. Секции и маты можно установить в деревянном доме своими руками. Системы напольного отопления обогрева используют в Москве и в других городах.

Сухой теплый водяной пол на плитах пенополистирола

Еще одна легкая конструкция сухого теплого пола представлена на следующем рисунке:

1 – напольное покрытие; 2 – сборная сухая стяжка для пола из листов ГВЛ (ссылку на статью смотри выше); 3 – пароизоляция (полиэтиленовая пленка толщиной 100-200 мкр); 4 – теплораспределительные металлические пластины с греющей трубой теплого пола; 5 – пенополистирольные плиты; 6 – черновой пол; 7 – демпферная лента.

Такой пол можно смонтировать на любой ровной поверхности, даже по существующему полу при реконструкции помещения.

Порядок монтажа «сухого» теплого пола следующий:

Для устройства стяжки, как и в предыдущих случаях, лучше использовать цементно – стружечные (ЦСП) или гипсо — стружечные влагостойкие (ГСПВ) плиты.

Пластина теплораспределительная из оцинкованного железа или алюминия. Ширина пластины выбирается в зависимости от шага укладки греющей трубы

Система сухого теплого пола заводского изготовления включает в себя комплект материалов: профилированные пенополистирольные плиты и теплораспределительные пластины из алюминия или оцинкованной стали. Наборы материалов для устройства сухого теплого пола разных модификаций и производителей, можно найти на строительном рынке.

Такая система является на сегодняшний день самым легким решением теплого пола. Но высота пола будет несколько больше, чем у деревянной системы.

Профилированные плиты утеплителя для сухого теплого пола можно сделать самому.

Для этого, на черновой пол укладывают гладкие теплоизоляционные плиты (пенополистирол, пеноплекс и т.д ). На поверхности плит чертится трасса укладки греющих груб. Затем, с помощью специального термоножа, по этим линиям вырезаются U-образные каналы, в которые укладываются термораспределительные пластины, а потом и петли греющих труб.

Как сделать профилированные плиты утеплителя самому, посмотрите в этом видео:

Как утеплить пол?

Утепление является очень важной задачей, ведь это гарантирует жильцам атмосферу в доме, несмотря на погоду за окном. Самым распространенным методом утепления считается помещение теплоизоляционного слоя во внутреннее пространство между слоями двойного пола

К таким материалам относятся минвата, полиуретан, минеральные маты и другие.

Некоторые владельцы утепляются с помощью природных, экологически чистых ресурсов: опилки, сухие листья и т.д. В любом из этих вариантов, важным моментом является оставление зазора размером от 20 до 55 мм, для обеспечения свободной циркуляции воздуха между выполненными слоями.

Дом из какого материала Вам нравится больше всего?
Дом из бруса 22.09%

Дом из кирпича 16.99%

Бревенчатый дом 12.54%

Дом из газобетонных блоков 23.52%

Дом по канадской технологии 9.98%

Дом из оцилиндрованного бревна 3.09%

Монолитный дом 3.89%

Дом из пеноблоков 4.48%

Дом из сип-панелей 3.42%
Проголосовало: 4268
