Подготовка к установке
Перед тем как начать установку электрического пола Теплолюкс, следует провести работы по подготовке поверхности.
А еще следует запомнить несколько правил:
Монтаж сверхтонкого теплого пола
- Нагревательные секции должны располагаться в тех местах, где в дальнейшем не будет стоять тяжелая мебель без ножек.
- Следует проверить, чтобы смонтированная в квартире или доме электрическая проводка соответствовала мощности системы теплого пола.
- Подключение нужно выполнять только через специальное устройство защитного отключения, срабатывающего при показателях не менее 30 мА.
- Если в помещении наблюдается высокий показатель влажности, то систему нужно оборудовать заземлением, терморегулятор не устанавливать, а выносить за пределы комнаты.
Расчет мощности электрического теплого пола
Когда выбираете электрический пол, всегда имейте в виду показатель мощности, ведь он является одним из ключевых. Этот параметр зависит от таких факторов:
- планируемая площадь пола, к которой будет производиться подключение;
- разновидности обогрева (будет он основным или дополнительным);
- помещение, в котором будут устанавливать электрический теплый пол: офис или склад, балкон или жилая комната.
Необходимость в дополнительных элементах и тип подключения влияют на мощность.
Когда рассчитывается площадь, на которой будут монтировать электрический пол, необходимо учитывать только ее полезную часть: то есть то пространство, где чаще бывает человек. К примеру, если вы устанавливаете электрический пол на кухне, то под холодильником, плитой и мебелью прокладывать его не имеет смысла.
Обязательно, когда продумываете план, определитесь с тем, где будете устанавливать нагревательные элементы. Когда вы закончили подключение теплого пола, поменять их расположение станет невозможным. Выделите как минимум 70 % от всего помещения, если электрический пол будет главным источником тепла.
Теплый пол – хороший выбор как для основного отопления помещения, так и для его подогрева. В качестве основного отопления необходимо рассчитывать на 150–170 Вт на 1 кв. м. Или же примерно 110–130 Вт на 1 кв. м, если электрический пол нужен вам в качестве подогрева. Эти цифры могут незначительно корректироваться в зависимости от того, в каком именно помещении планируется обогрев.
Например, если подключение электрического теплого пола будет выполняться в кухне или ванной, то значения относительной мощности можно сильно не менять, так как в этих комнатах люди бывают не часто и не долго. Однако электрический пол должен быть очень теплым, если это помещение, где хозяева проводят много времени. Следовательно, расчетная потребляемая мощность возрастает.
Также стоит помнить, что если электрический теплый пол подключается на первом этаже, то необходимо увеличить мощность на 10–15 %.
Пройти тест
Особенности монтажа теплого пола
Застройщикам хорошо известен тот факт, что монтаж любой инженерной системы требует профессионального подхода. Не стала исключением и система тёплого пола.
Обратимся за разъяснениями к специалисту по системам тёплых полов Виталию Лужецкому (ник на форуме Витаон).
– Как уже было сказано выше, в частном доме однозначно следует использовать водяной тёплый пол, так как по надёжности и по расходам на отопление он более выгоден, чем электрический тёплый пол. Среди плюсов электрического тёплого пола можно выделить низкие первоначальные затраты на монтаж, так как под него не требуется делать толстую стяжку на пол, а греющий кабель можно класть сразу под плитку. Среди минусов высокая потребляемая мощность, что приводит к высоким затратам на оплату электричества.
Для качественного монтажа тёплого пола необходимо хорошее утепление основания пола. Чаще всего для этой цели используется пенополистирол. Поверх утеплителя укладывают теплоотражающий экран – это позволяет направлять тепловую энергию по всей стяжке.
Следующий этап работ предусматривает установку нагревательных элементов тёплого пола. Будь-то греющий кабель или трубопровод, подающий горячую воду требование к снованию одно – стабильность поверхности. При укладке труб системы водяного тёплого пола следует запомнить одно из главных правил.
Виталий Лужецкий:
– Основной тип укладки улитка, так прогрев равномернее. Укладка змейкой используется в небольших помещениях и возле стен, где холоднее. Регулировка температуры в водяных тёплых полах производится смесительным узлом, который смешивает горячую воду из котла и уже остывшую воду, которая течёт обратно по трубам.
Также стоит учесть, что водяной теплый пол в среднем поднимет уровень пола на 5-7 см, что приводит к соответствующему уменьшению высоты потолка.
Распространенные ошибки монтажа и подключения теплого пола
Установка выбранной системы теплого пола должна строго осуществляться согласно схемы и действующих правил монтажа электроприборов. Кроме того, следует придерживаться таких важных моментов как:
- пересечения нагревательного кабеля запрещены;
- 1 нагревательный кабель для одной комнаты;
- монтажные работы осуществляются при температуре не ниже 5°С;
- крепление нагревательного элемента к элементам других инженерных сетей не допускается;
- соединительную муфту нельзя загибать;
- необходимо строго придерживаться рассчитанного шага укладки;
- слой теплоизоляции необходимо уложить равномерно и т.д.
Самыми распространенными ошибками при монтировании теплого пола являются такие:
- Неправильный расчет необходимой мощности.
- Закупка материалов для установки пола, меньше требуемого количества.
- Неправильный монтаж элементов системы (муфты, терморегулятора, датчика температуры, нагревательного элемента и т.д).
- Нарушение герметичности элементов.
- Не соблюдение правил подключения, монтажа и т.д.
Следует сказать, что даже малейшие ошибки при расчете, монтировании, настройке теплового пола приводят к довольно печальным последствиям. Таки промахи очень трудно устранить, и они обходятся достаточно дорого. Поэтому если нет полной уверенности в правильности своих действий, то такую. Работу стоит доверить профессионалам, которые все сделают грамотно и предоставят длительную гарантию на свою работу.
Инструкция по эксплуатации
Включать систему можно после полного высыхания плиточного клея
Бренд Теплолюкс комплектует теплый пол инструкцией по эксплуатации. В документе отмечены следующие моменты:
- установка только при отключенном напряжении;
- выключение системы из сети в случае длительного отъезда;
- отсутствие дополнительных покрытий на плиточном или каменном полу;
- нагревательные маты, свернутые в рулон, в сеть включать нельзя;
- маты обязательно устанавливаются на плиточный клей;
- первичное включение и нагрев занимает 6-48 часов.
Полы марки Теплолюкс обеспечивают дополнительный и основной нагрев помещения. Системы отличаются низкой стоимостью, экономичностью энергозатрат, быстро нагреваются и поддерживают комфортную температуру в межсезонье.
Где использовать?
Отопительная система «Теплолюкс» может применяться в качестве главного отопления там, где нет возможности провести тепловые коммуникации к дому. Также такие обогреватели возможно использовать в совокупности с иными видами отопления. «Теплолюкс» пользуется спросом:
- В межсезонье. Зачастую перед включением центрального отопления осенью или после его отключения весной жильцы мерзнут. Теплые полы помогут решить данную проблему. За счет установки системы в квартире будет поддерживаться комфортная температура в «переходный» период.
- Среди жильцов квартир на первых этажах и хозяев частной недвижимости. Зачастую полы в «собственных» домах и квартирах, расположенных внизу, холодные. Сделать полы теплыми и комфортными для ног поможет система «Теплолюкс». Это лучшая альтернатива радиаторам и иным видам обогревательных элементов.
Особенности
Теплый пол «Теплолюкс» – система, состоящая из кабелей. В зависимости от вариации исполнения в устройстве могут применяться одно- или двужильные секции, обладающие различной длиной, мощностью и другими техническими характеристиками. Все разновидности теплых полов имеют одну комплектацию. В коробке вы найдете:
- Нагревательные секции. Представляют собой отрезки кабелей. Они оборудованы монтажными кольцами, через которые осуществляется подача электроэнергии. Кабель может быть как одноконтурным, так и двухконтурным.
- Лента для укладки.
- Инструкция по монтажу.
Основным элементом системы является кабель. Его задача заключается в превращении электротока в тепловую энергию. Такое преобразование осуществляется за счет экранированных нагревательных жил, защищенных изоляционным слоем. При долгом функционировании температура секции может достичь 70°C. Изоляционная оболочка выдерживает температуру в 100°C, что обуславливает надежность и безопасность всей системы в целом.
Классификация
В зависимости от конструктивных особенностей терморегулятор может быть:
механический, в таком устройстве уровень температуры выставляется вручную. Заметим, что такой тип приборов более надежен в эксплуатации;
Терморегулятор Легранд (Legrand) с механическим таймером
электронный (цифровой), такой тип устройств обладает большими функциональными возможностями. В частности, дисплей прибора отображает текущий статус устройства, включая температуру нагревательных элементов. Существенный минус электронных приборов – это стоимость, они значительно дороже механических аналогов.
Фотография цифрового устройства Priotherm
К электронным регуляторам, также необходимо отнести сенсорный и программируемый регулятор температуры. Программирование режимов позволяет задать алгоритм работы для определенного времени суток или дней недели, что существенно снижает расход электроэнергии.
В качестве примера можно привести продукцию таких брендов, как: Devireg, Din, I-warm, Eberle, Gira, RTC и т.д. Многие производители выпускают модели, оснащенные дистанционным пультом, позволяющим управлять прибором посредством инфракрасного излучения (Energy, Roomstat, Oventrop, Unica, Rehau и т.д.).
Программируемый прибор Microlin
Двухзональный (двухканальный) регулятор температуры позволяет задать необходимые параметры нагрева пола для двух разных помещений. Соответственно для управления используются два независимых коммутирующих реле, срабатывающих от двух датчиков температуры.
Подобная схема реализации позволяет управлять температурным режимом в каждом из помещений с одного устройства (Jung, Ensto, Menred, Merten, Valena).
В зависимости от способа монтажа, устройства принято разделять на накладные и встраиваемые. Первые крепятся непосредственно на стену, для вторых необходимо сделать отверстие, наподобие такого, как для встроенных розеток.
Встроенное устройство Nexans со снятой накладной фальш панелью
Фото: подготовленное место для установки устройства встроенного типа
Водяной обогрев
Первое включение водяного «тёплого пола» проводят только после опрессовки системы. Это тестирование на герметичность труб и соединений.
Опрессовку проводят следующим образом:
- если напольная магистраль выполнен из стальных или медных труб, то в неё запускают холодную воду; на манометре должно быть давление 6 бар; оставляют систему на сутки; проверяют показатель на манометре; если оно осталось без изменения или упало не более чем на 1,5 бар, то система готова к работе;
- при опрессовке трубопровода из сшитого или термостойкого полиэтилена воду нагнетают под определённым напряжением; рабочее давление составляет 4 бар.; его повышают в 2 раза; магистраль оставляют на 24 ч;
- опрессовку можно проводить с помощью воздуха; для этого используют компрессор; на один конец трубы устанавливают заглушку; через другой конец с помощью компрессора нагнетается воздух; магистраль оставляют на 12 ч; показатель давления на манометре не должен измениться.
Некоторые мастера в качестве опрессовки запускают в водяной контур теплоноситель высокой температуры, до 85 0С. Если в течение получаса на основании не обнаружились протечки, то система герметична, готова к подключению.
Магистраль закрывают стяжкой, когда вода в трубах остынет. Сливать её не надо. На форумах часто обсуждают, когда можно включать «тёплый пол». Первое включение осуществляют сразу после опрессовки.
- Необходимо выпустить воздух из системы. Для этого в контуре открывают все вентили, воздушную трубку, крышку в трёхходовом клапане.
- Включают циркуляционный насос; он работает 3-4 мин.; система наполняется водой;
- Поочерёдно закрывают вентили на коллекторах на несколько минут и открывают их вновь; добиваются определённого давления в трубах.
- Если система не имеет циркуляционного насоса, система закрытая, то воздух выводят с помощью жидкости. Её нагнетают в магистраль снизу. Трубопровод и теплообменник наполняют до тех пор, пока на манометре не выставится показатель 4 бар. Далее вентили на коллекторе закрывают. Давление должно падать. Это означает, что воздух выходит из системы. Добавляют ещё теплоносителя, доводя его напор до нормы. Действия повторяют до тех пор, пока давление установится. В выходах падающего и обратного коллектора видна жидкость.
После того как воздух из системы вышел, закрывают воздушный патрубок, на трёхходовой клапан устанавливают термоголовку, закрывают концевые краны, на коллекторе вентили держат открытыми. Выполняют стяжку. Через 28 дней, когда бетонное покрытие высохнет, оформляют облицовку пола. Далее включают «тёплый пол».
- На термоголовке устанавливают температуру 20 0С.
- Такой же режим выставляют на терморегуляторе, который находится на котле.
- Температуру пола повышают постепенно. В противном случае бетонное покрытие может деформироваться или растрескаться от резкого перепада температуры.
- В течение 2 суток температуру доводят до нормы, до 45 0С.
- На подающем коллекторе необходимо выставить наполняемость водяной магистрали. Расходомер устанавливают на отметку 1,5.
- В дальнейшем наблюдают за микроклиматом в отдельных помещениях. Возможно, наполняемость магистрали следует повысить.
Виды конструкций и области их применения
Под торговым брендом Teplolux выпускается несколько разновидностей теплых полов.
Кабельные системы
Фирма производит 4 базовых модели в различных модификациях с применением одножильных и двухжильных проводников:
Green Box. Электрический пол на катушке (для упрощения укладки) применяется под плитку на площадях сложных конфигураций и планировки. Изделие надежно защищено специальным экраном из медной оплетки. Устанавливается в плиточный раствор.
Фирмой также разработаны серии отопительных устройств, классифицируемых по особенностям целевого назначения:
Mini. Системы с одножильным проводником для отопления малых помещений. Тонкий теплый пол дает возможность снизить до минимума высоту стяжки. Монтаж прост: нагревающие маты разрезают на части нужных размеров, затем ими выстилается пол. Соединение обеспечивается без дополнительного электрического провода. Максимальная мощность – 150 Вт/м.
Нагревательные маты
Нагревающие маты просты в установке и эксплуатации, не требуют расчетов. Их достаточно развернуть, расположить и закрепить при помощи спецклея или стяжки.
Эта продукция исполняется в двух базовых модификациях, различающихся своими характеристиками:
- ProfiMat. Схема с двухжильным проводником, закрепленном на защитной стеклосетке. Изделие монтируется в стяжку. Универсально в применении.
- Tropix. Очень распространенная схема обогрева производительностью 200 Вт/кв. м способна нагревать неотапливаемые площади. Область применения широкая: систему можно монтировать даже в бассейнах и саунах. Продуктивность работы изделия сохраняется при температуре в –10 градусов.
Инфракрасные (ИК) пленочные обогреватели
Принцип действия базируется на использовании инфракрасного излучения, которое нагревает поверхностную часть предметов, размещенных сверху системы.
Выпускаются несколько модифицированных серий Slim Heat, различающихся техническическими параметрами:
ИК пленочные полы с пленкой толщиной 0,34 мм двух видов: производительностью 150 или 220 Вт/кв. м, предназначенных для обогрева площадей от 1 до 10 кв. м. Допускается укладку под паркет. Недопустимо монтировать в стяжку. Могут применяться как базовый источник тепла. Комплект изделия включает пульт управления, термодатчик, а также соединительные клеммы. Схема подходит для бытовых и офисных помещений, а также площадей с существенными теплопотерями;
Общие принципы
Любой вид тёплого пола состоит из системы нагревания, термодатчика и регулятора температуры. Датчик отвечает за стабилизацию температурного уровня в помещении, поскольку передаёт сигнал в систему регуляции. Там происходит анализ реальной и заданной температуры, в результате при наличии разницы изменяется работа системы нагревания.
Тёплый пол нельзя размещать в сыром подвальном помещении, так как это чревато развитием грибковых микроорганизмов и появлением плесени. Что касается самих элементов системы, которые сделаны из дерева, то они устойчивы к процессу гниения. В свою очередь, детали металлические изготавливают с высокой защитой от коррозийных процессов.
Особенности выбора, цены
Как было уже сказано выше, выбирать модель мата под плитку нужно в соответствии с предназначением помещения. В жилые комнаты стоит приобретать двужильные, а для монтажа в санузле, ванной, прихожей и лоджии или банном помещении — одножильные.
Прежде чем отправиться за покупкой системы «тёплый пол», следует выяснить некоторые параметрами:
- подходит ли она под напольное покрытие — керамическую плитку;
- какая планируется укладка (сухая или мокрая);
- допускается ли требованиями электробезопасности использование матов.
Приблизительная цена качественных моделей составляет:
- одножильные — 2300 руб/м2, мощность которых 150 Вт/м2;
- двужильные — 3200 руб.
Следует обратить внимание на бренды:
- Devi — производитель Дания, выпускает высококачественную продукцию по приемлемым ценам. Гарантийный срок 12 лет.
- Energy (Англия) — представляет большой ассортимент термоматов. Во всех моделях отлично сочетается цена и качество.
- Теплолюкс — является лидером на российском рынке производителей, которые выпускают качественные тёплые полы.
- Rehau — немецкая фирма, известна не только тёплыми водяными полами, но и терматами.
- Eltherm — немецкие маты, долговечны и по доступным ценам.
При выборе матов под плитку для тёплого пола, необходимо учитывать, что они имеют разную мощность, она зависит от производителя и модели.
Особенности монтажа кабельного теплого пола Caleo
Наиболее простым вариантом является использование готовых кабельных систем Easymat и Supermat, которые представляют собой сетку с закрепленным на ней в виде змейки нагревательным кабелем. Такая система раскладывается на базовой поверхности и заливается цементным раствором (следует использовать смеси для теплого пола) для получения стяжки толщиной 20-30 мм. Современные тонкие и ультратонкие маты (толщиной и 4 и 2,8 мм, соответственно) также могут монтироваться на плиточный клей.
Кабель Caleo Cable более сложен в монтаже, поскольку дополнительно требует закрепления с помощью специальных скоб или других элементов. Основным преимуществом такого решения является более низкая стоимость и возможность укладки в помещениях с нестандартной геометрии (в том числе и с нестандартным размещением мебели и сантехнических приборов).
Монтаж термостата
Если к монтажу программируемого термостата, подойти со всей ответственностью, всю работу можно будет провести самостоятельно, без услуг специалиста. Перед монтажом в первую очередь нужно ознакомиться с прилагаемой инструкцией, где производитель указал все необходимые сведения. Далее определяются с местом расположения термостата, исходя из его мощности и мощности теплого пола. Место установки также должно быть защищено от тепловых источников и прямых солнечных лучей. Определившись, где будет располагаться термостат, приступают к его монтажу, по следующей схеме:
В выбранном месте, по размеру прибора делают нишу и устанавливают его коробку.
Аккуратно, без повреждения элементов в монтажную коробку устанавливают устройство.
К гнездам терморегулятора, согласно цветовому назначению, подсоединяют провода.
В последнюю очередь к изделию подсоединяют термодатчик и закрывают крышку.
Монтаж
Прежде чем начинать самостоятельный монтаж, следует очень внимательно прочитать специальную литературу, проконсультироваться со специалистами или же зайти на строительный сайт и получить там максимум информации. Подобных сайтов и порталов сейчас в интернете более чем достаточно. Большую помощь в установке системы может оказать и общение на форумах строительной направленности.
Схема монтажа теплого пола будет выглядеть следующим образом:
Удобная упаковка
- Подготовка в стене выемки для размещения там терморегулятора, а также канавок для проводки, частей секций нагрева и датчика температуры.
- Тщательное очищение поверхности от мусора и пыли.
- Укладка теплоизоляции и фиксация участка специальной монтажной лентой.
- Расположение секции нагрева, установка температурного датчика и монтаж регулятора температуры.
- Проверка системы на наличие повреждений.
- Выполнение стяжки из песка и цемента.
- Укладка декоративного покрытия.
Все эти этапы монтажа актуальны для системы с двужильным кабелем, монтирующейся в помещении с перекрытиями из бетона и используемой в качестве дополнительного обогрева
В схеме есть некоторые моменты, на которые следует обратить особое внимание
Монтаж нагревательных секций
Секции монтируются непосредственно на пол. При этом основание должно быть идеально ровным, без выбоин и трещин. Если поверхность слишком искривлена, то ее необходимо выровнять при помощи специальных смесей.
При укладке секций нагрева необходимо внимательно следить за тем, чтобы кабель располагался равномерно и не пересекался, а также выдерживать шаг укладки. Концы петель кабеля следует зафиксировать с помощью изоляционной ленты.
Установка регулятора и датчика регулировки тепла

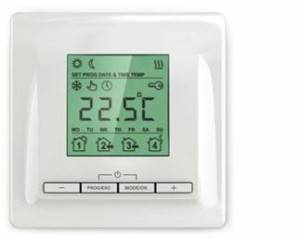

Электронный терморегулятор
Датчики устанавливают в гофрированной трубе, диаметр которой составляет 14–20 мм. Размещают прибор таким образом, чтобы он был внутри трубы и при этом ближе к ее краю. На противоположном краю будут находиться точки монтажа регулятора к полу.
При установке гофры нельзя допускать изгибов более 5 см в радиусе. Находящийся на полу конец трубки с датчиком хорошо прикрывают, чтобы при заливке стяжки он не повредился раствором.
Регулятор тепла следует подключать при отсутствии напряжения в сети. После того как будут выполнены все соединения, следует подать напряжение на сеть на 1–2 минуты, чтобы проверить работоспособность системы Теплолюкс.
Заливка пола
Укладка теплого пола заканчивается заливкой стяжки. Вначале фиксируется нагревательный кабель. Для этого используют небольшую горку раствора, которую растягивают по всей его длине. Высота полученной горки составляет около 1012 мм, и ее нужно обязательно соблюдать, чтобы исключить нарушение целостности кабеля при дальнейшей работе. Наилучшая толщина стяжки — 5 сантиметров, также рекомендуется применять армирующие сетки. Готовая стяжка должна проверяться на наличие трещин, которые при укладке теплого пола категорически не допускаются.
После того как выполнен монтаж системы теплого пола, ее нельзя включать на протяжении 28 дней после заливки стяжки. Только по истечении этого срока включается регулятор тепла, и задается максимальная температура, а после прогрева комнаты она снижается до нужного показателя.
Простое программирование температуры пола
Программируемый регулятор — это более сложная в управлении
модель регулятора по сравнению с механическими терморегуляторами.
Настройка программируемого регулятора при эксплуатации как правило интуитивно понятна, однако в первое время может потребоваться инструкция для изучения всех возможностей регулятора и правильного управления ими. Впрочем, этот нюанс с лихвой компенсирует экономный расход электроэнергии, ведь тёплый пол будет работать только в определенные часы определенных дней недели.
Для настройки времени работы тёплого пола терморегулятор имеет встроенных программы, из которых пользователь выбирает наиболее подходящую и самостоятельно устанавливает часы работы. Из встроенных программ возможны следующие алгоритмы:
- поддержание одинаковой температуры на полу и днем и ночью в любой день недели
- автоматическое понижение температуры пола днем и ночью
- автоматическое понижение температуры пола только ночью
- автоматическое понижение температуры пола днем и ночью по будням, в выходные только ночное понижение.
Каждый день недели разбивается на 4 отрезка времени: утро, день, вечер и ночь. Время наступления и окончания каждой части дня программируется самостоятельно.
Кроме программирования по времени пользователь может настроить параметры выбора датчика температуры:
- работа тёплого пола по датчику температуры пола в помещениях с уже имеющимся отоплением
- работа тёплого пола по данным от датчиков температуры воздуха и пола в помещениях, где тёплый пол используется как основной и единственный источник обогрева
- работа тёплого пола без датчика пола по одному датчику воздуха.
В качестве дополнительных опций терморегулятора можно назвать такие полезные функции, как настройка максимальной и минимальной температуры пола, защита от детей с блокировкой кнопок при помощи скрытой кнопки (ее надо нажимать скрепкой или булавкой), защита от замерзания в помещениях, которые могут охладиться до уличной температуры с поддержанием минимальной температуры воздуха +5°С, жесткая перезагрузка терморегулятора с возвращением к заводским настройкам при некорректном программировании, предупреждение о неисправности регулятора (сбой часов из-за отключения электричества, перегрев регулятора, обрыв и замыкание термодатчика, перегрев пола выше установленной температуры).
Разновидности полов Теплолюкс
Сетка нагревательная
Особой популярностью среди товаров Теплолюкс пользуются:
- Теплые полы Mini— идеальная система для низких комнат, где владелец борется за каждый сантиметр высоты помещения. Здесь толщина нагревательных матов не превышает 3 мм, что позволяет сделать меньше стяжку пола. Кроме того, система отличается простотой монтажа.
- Теплый пол Профи — профессиональная и мощная система с двужильным кабелем толщиной 3,5 мм. Она состоит из матов, тепло от которых равномерно распределяется за счет идеального размещения кабеля.
Независимо от того, какая система Теплолюкс будет использоваться, монтажный набор содержит одни и те же элементы:
- нагревательные секции;
- ленту для укладки;
- терморегулятор.
