Устройство электрических теплых полов под плитку

Укладка электрического теплого пола под плитку

Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.

Монтаж кабеля теплого пола под плитку

До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.

Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.

Монтаж матов для теплого электрического пола под плитку

Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).

Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.

Разворот нагревательного мата при укладке электрического теплого пола под плиткуМонтаж электрического теплого пола под плиткуЗаливка стяжки под электрический теплый пол под плиткуУкладка плитки на электрический теплый пол

Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.

Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.

Какой вид электрического пола выбрать?

Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.

Нагревательные кабели

Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.

Выпускается два вида нагревательных кабелей – одно- и двужильные.

Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.

Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.

Большим технологическим шагом вперед стало производство двужильный кабелей.

Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.

Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.

Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.

Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.

И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).

Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.

Обогревательные маты

Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.

Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.

Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.

Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.

Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.

Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.

Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.

Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.

Что еще потребуется для работы

Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.

Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.

Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».

Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.

Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».

При использовании электрических матов под кафель такую подложку не делают.

Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.

Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.

Материалы для теплого пола под плитку

Выполнить теплые полы можно несколькими способами, но наиболее простой и эффективный из них – теплый пол под плитку с использованием  греющих матов. Греющие маты выполнены с использованием двужильного кабеля в экранирующей оболочке, уложенного «змейкой» на самоклеящуюся сетку. Маты выпускаются различной длины, от их длины зависит мощность и теплоотдача. Резать греющий кабель нельзя, поэтому перед покупкой нужно нарисовать план раскладки и рассчитать длину мата. Ширина мата – 0,5 метра, теплоотдача – от 90 Вт на квадратный метр.

Материалы для теплого пола под плитку

Кроме греющего мата расчетной длины для выполнения теплого пола понадобятся:

• Терморегулятор. Выбор терморегулятора зависит от типа помещения и режима его использования. Например, для ванной комнаты удобнее термостат с ручным управлением – ого можно быстро включить на максимальный нагрев и согреть и обсушить пол.
• Плитка и плиточный клей. Можно использовать как кафельную, так и керамогранитную плитку. Клей выбирают в зависимости от типа плитки и условий эксплуатации.
• Дрель с коронкой для установки термостата, болгарка с кругом по бетону, строительный инструмент.
• Мультиметр для измерения сопротивления кабеля.

Положительные качества теплых электрических полов

Теплые электрические полы могут применяться не только в квартирах и частных домах, но и в офисах. Они хорошо сочетаются практически со всеми напольными покрытиями, в том числе и с керамической плиткой, линолеумом, ламинатом и другими полами. Технология скрытого монтажа позволяет спрятать всю систему и не портить интерьеры помещений.

В комплекте теплых полов обязательно присутствует терморегулятор, обеспечивающий настройку температурного режима с точностью до 0,1 градуса. Данный прибор может включать и выключать нагревательные элементы в точно заданное время. Мощность системы теплых полов позволяет использовать их не только в качестве вспомогательного, но и основного отопления. Для укладки теплого пола под керамическую плитку не требуется специальных знаний и практических навыков. Среди других преимуществ следует отметить равномерный прогрев поверхности по всей площади полов. Вся система может нормально функционировать без установки дополнительного оборудования, в отличие от других видов отопления с использованием газовых или электрических котлов.

В случае какой-либо поломки, ее достаточно легко определить. Большое значение имеет безопасная эксплуатация теплых электрических полов за счет сравнительно низкой температуры нагревательного элемента. Все эти преимущества позволяют данным системам успешно конкурировать с другими видами отопления.

Как сделать электрический теплый пол своими руками

В случае укладки теплого пола под плитку, технология монтажа вполне допускает самостоятельное проведение всех работ. Так что при желании можно отказаться от вызова мастера, и сделать все необходимое своими руками.

Перед тем как делать теплые полы, необходимо тщательного подготовить основание, максимально тщательно выровняв его. При этом совсем необязательно наносить новую стяжку. Вполне допустимо использовать старое бетонное основание, если оно достаточно ровное. В этом случае потребуется лишь пропылесосить и помыть поверхность.

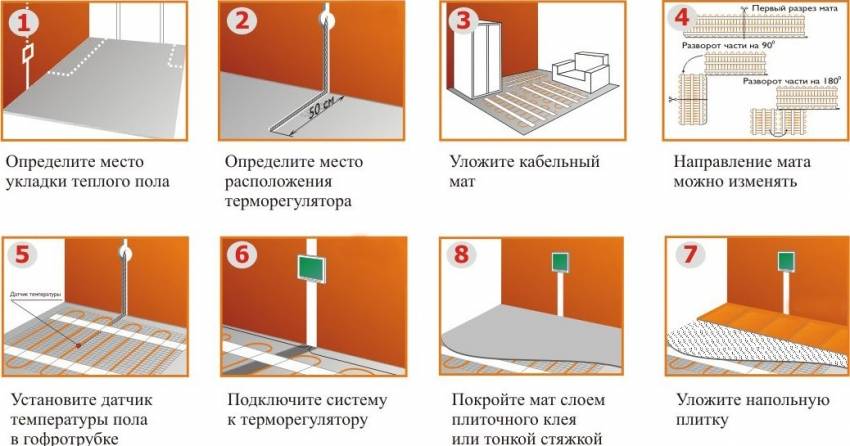

Последовательность установки системы теплого пола под плитку

Далее осуществляется укладка термоизоляционного слоя – чрезвычайно ответственный этап, призванный обеспечить максимальную экономию тепла и средств. Лучшим материалом для этой цели принято считать пенофол. Он легко крепится к основанию при помощи двухстороннего скотча и при этом обладает коэффициентом теплоизоляции 0,049 Вт/мК.

Теперь можно переходить непосредственно к укладке системы теплого пола. Данная процедура будет зависеть от того, какой из выше предложенных способов вы выбрали. На этом этапе стоит подумать о размещении датчика температуры, особенно в том случае, если вы покупали отдельные составляющие, а не готовый к укладке комплект. Датчик просовывают вместе кабелем питания в гофрированную трубу, которая в дальнейшем заливается бетоном с наружной части.

Монтаж пленочного теплого пола осуществляется согласно этой же инструкции, за исключением разве что необходимости производить заливку стяжки после укладки.

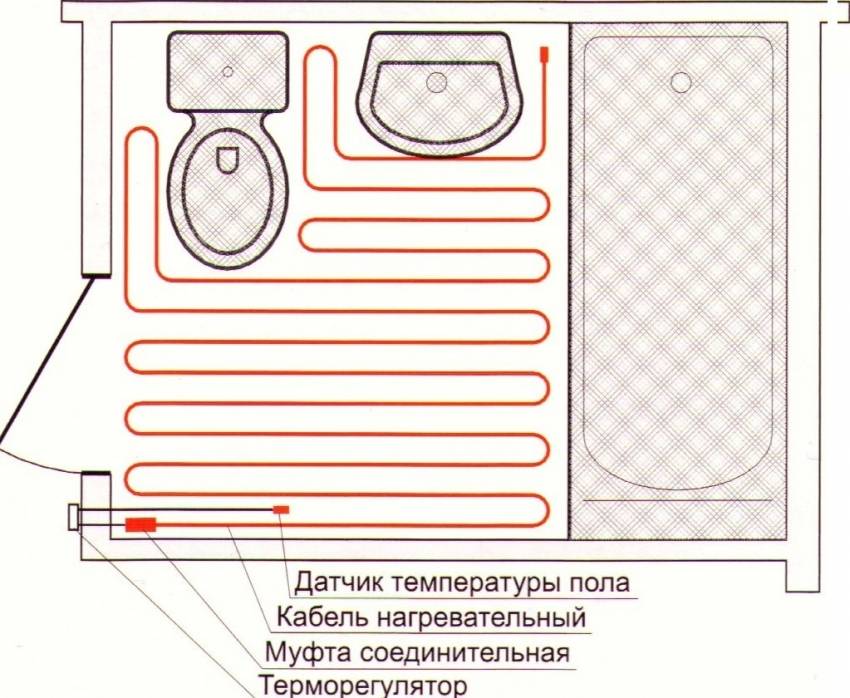

Схема расположения элементов системы теплого пола в ванной комнате стандартного размера

Как самостоятельно проверить исправность теплого пола

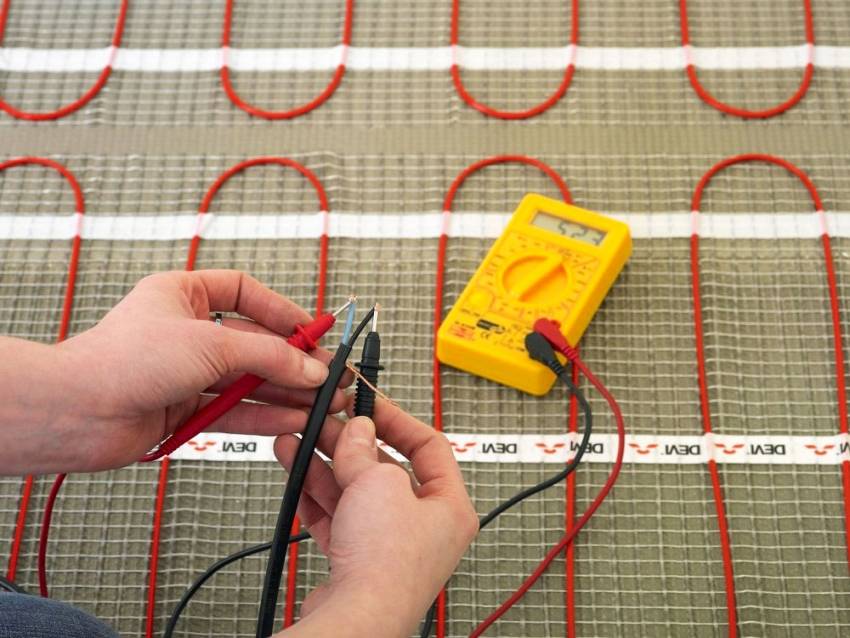

Перед тем как перейти к завершающему этапу работ – укладке плитки, необходимо провести проверку исправности системы. Для этого нужно следовать следующему алгоритму:

1. Проверить все места соединений и сгибов.
2. Включить питание и провести проверку температуры.
3. Воспользовавшись специальным тестером, измерять показания сопротивления (всю информацию о нормах для системы этого типа можно узнать из техпаспорта).

Если все показатели в норме и система работает исправно, то остается лишь залить слой стяжки (если в нем есть необходимость) и провести укладку кафеля.

Перед укладкой стяжки и напольной плитки, стоит проверить работоспособность установленной системы

Виды

Выбор типа системы электрического отопления пола зависит от того, каким будет обогрев (основной или дополнительный). Также необходимо учитывать размер помещения и напольное покрытие.

Кабельный

Данный вариант теплого пола намного раньше был изобретен, чем остальные виды. Представляет собой провод (кабель), благодаря которому происходит обогрев. Такой теплый пол бывает двух видов – непосредственно кабельный и нагревательные маты.

Кабельная система отопления, как понятно из названия, основывается на нагревании кабеля. Система состоит из терморегулятора, температурного датчика и провода, имеющего двойную изоляцию. Это самый трудоемкий вариант отопления, ведь его монтировать необходимо в цементную стяжку.

Нагревательные маты – это стекловолокнистая сетка, на которой уже закреплены электронагревательные элементы (кабели). Преимуществом матов является то, что за установить их можно без особых усилий. Достаточно лишь уложить на основание нагревательные маты и подключить к сети.

Пленочное покрытие на основе инфракрасной пленки

Пленочное покрытие – это термопленка, состоящая из углеродной основы. В качестве нагревательного элемента выступает сплав меди и алюминия. Все элементы параллельно соединены и запаяны в пленку. Такое отопление не требует применения цементной стяжки, а финишное покрытие наносится прямо на пленку.

Разбираем виды теплых полов

Установка теплых полов под кафельную плитку начинается с выбора греющего оборудования. Некоторые специалисты и потребители заявляют, что гораздо выгоднее прокладывать водяные полы, но это возможно далеко не всегда. Кроме того, у них есть определенные минусы:

• Для укладки водяных труб потребуется мощная бетонная стяжка – она заливается поверх уложенных труб, ее толщина достигает 70-80 мм;
• Бетонная стяжка создает давление на черновые полы – актуально в многоэтажных домах, где плиты перекрытия не рассчитаны на подобные нагрузки;
• Водяная труба подвержена риску выхода из строя – это может привести к затоплению соседей и лишним расходам на ремонт.

Они более применимы в частных домовладениях, где есть возможность оборудовать их еще на этапе строительства или ремонта.

Обратите внимание, что в случае прорыва водяных теплых полов, ремонтировать придется не только свою квартиру, но и чужую. Электрический теплый пол под плитку представлен тремя основными разновидностями:

Электрический теплый пол под плитку представлен тремя основными разновидностями:

• Нагревательный кабель – самый оптимальный вариант;
• Нагревательные маты – несколько дороговато, но эффективно;
• Инфракрасная пленка – не самый разумный вариант.

Давайте рассмотрим возможность их применения совместно с кафельной плиткой.

Инфракрасная пленка

Выбирая электрические теплые полы под плитку, потребители непременно знакомятся с инфракрасной пленкой. Эта пленка обеспечивает подогрев напольных покрытий с помощью инфракрасного излучения, под действием которого они становятся теплыми. Но для укладки под кафельную плитку или керамогранит она не подходит – гладкая пленка не сможет нормально соединиться с плиточным клеем или раствором, из-за чего кафель просто отваливается, пусть не сразу, а со временем.

Также электрическая инфракрасная пленка не сможет обеспечить соединение плиточного клея и основного пола, несмотря на наличие специальных технологических отверстий. Готовая конструкция получается ненадежной и недолговечной, она так и грозит развалиться по частям. Делаем вывод – под плиточный пол необходимо какое-то другое греющее оборудование, инфракрасная пленка сюда не подходит.

Нагревательные маты

Возможность смонтировать электрический теплый пол без стяжки под плитку обеспечивают вышеупомянутые греющие маты. Они представляют собой модульные конструкции, уже готовые для проведения монтажных работ – это небольшие участки из прочной сетки, на которых закреплены отрезки греющего кабеля. Раскатываем на ровной поверхности, наносим клей, укладываем плитку, даем высохнуть – теперь все готово, можно смело ходить по ней и ставить мебель.

Электрические теплые полы под плитку, созданные на основе греющих матов, радуют легкостью в установке. Они не требуют громоздкой и тяжелой цементной стяжки, но отличаются своей дороговизной – это небольшой минус, с которым придется смириться. Зато мы можем смело монтировать их на черновые поверхности и сразу же приступать к укладке кафельной плитки или керамогранита.

Нагревательный кабель

Теплый кабельный пол под плитку – более стандартное и дешевое решение, по сравнению с вышеупомянутыми матами. Он порадует теплом и продолжительным сроком службы, а также низкой вероятностью поломки. Электрические полы с подогревом такого типа монтируются на основе трех видов кабеля:

• Одножильный – не самое достойное решение. Все дело в том, что такой формат кабеля требует подключения проводов сразу к двум концам, а не к одному. Это не очень удобно и приводит к заметным трудовым затратам;
• Двухжильный – более продвинутый кабель для монтажа электрического теплого пола под плитку. Он легкий в укладке, так как не требует кольцевого подключения;
• Саморегулирующийся кабель – он легко нарезается практически в произвольную длину, благодаря особой внутренней структуре может автоматически регулировать температуру нагрева.

Используя для монтажа электрического теплого пола под кафель саморегулирующийся кабель, вы получаете возможность сэкономить на электроэнергии. Также специалисты и потребители отмечают более равномерный прогрев, чего трудно достичь при использовании греющих элементов другого типа.

Итоговые выводы

Электрический подогрев пола под плитку мы можем реализовать двумя способами – с помощью нагревательного мата или греющего кабеля. Инфракрасная пленка для наших целей не подходит, ее лучше использовать с ламинатом. Точнее, использовать ее можно, но только на свой страх и риск – если класть плитку прямо на пленку, то никто не сможет гарантировать продолжительный срок службы такой конструкции. Велика вероятность ее выхода из строя уже в самое ближайшее время.

Расчет системы

1. Если теплый пол планируется как основной источник тепла, рекомендуемая теплоотдача системы – 150 ватт на метр квадратный, для нижнего этажа – 180. А сам теплый пол должен занимать не меньше 70 процентов общей площади.
2. Если это дополнительное отопление (плюс к радиаторам, конвекторам и т.д.), достаточно мощности системы 110-130 ватт.
3. Из общей длины кабеля (площади матов, пленки и др.) нужно сразу вычесть участки, занятые мебелью и другими массивными предметами.
4. Расстояние кабеля до стен, мебели – не меньше пяти сантиметров, до стояков водяной отопительной системы – не меньше десяти.
5. Формула для расчета шага между витками: H=S*100/L (S – площадь теплого пола, L – длина кабеля).
6. Формула для расчета длины кабеля: L = S*Рs/Pk (Pk – удельная паспортная мощность кабеля на метр погонный, Рs – необходимая удельная мощность на метр квадратный). К получившейся цифре нужно добавить кусок для подсоединения к терморегулятору.

Характеристики кабелей в зависимости от тока и мощности системы

• медные, сечением 2 на 1 мм: предельный ток 16 ампер, мощность системы 3,5 киловатт;
• медные 2 на 1,5: 19 ампер, 4,1 кВт;
• медные 2 на 2,5: 27 и 5,9;
• алюминиевые 2 на 2,5: 20 и 4,4;
• алюминиевые 2 на 4: 21 и 4,5.

Подготовка основания

Успешный монтаж электрической системы напольного подогрева и укладка плитки на тёплый пол невозможны без правильной подготовки основания. Рассмотрим эту важную составляющую обустройства тёплых полов, разбив её на этапы:

• демонтаж старого покрытия пола;
• устройство паро- и гидроизоляции;
• монтаж теплоизоляции;
• сооружение стяжки под тёплый электропол.

Демонтаж старого покрытия пола

Старое напольное покрытие демонтируется до несущего бетонного основания, после чего производится черновое выравнивание пола – тонким слоем (1-1,5 см) жидкого цементно-песчаного раствора заполняют с помощью шпателя сколы и раковины, предварительно загрунтовав поверхность бетона. К дальнейшему обустройству основания можно приступать только через 2-3 дня, когда нанесённый затвердевший раствор высохнет.

Устройство паро- и гидроизоляции

Поверх отвердевшего и высохшего раствора укладывают крест-накрест два слоя плотного листового технического полиэтилена с напуском полос друг на друга величиной в 5 см, внутренняя поверхность напусков обрабатывается битумной мастикой. Напуск целлофана на стены выполняется величиной 10 см и также покрывается в местах прилегания мастикой. В зависимости от вида мастики, сохнет она 1-2 суток.

Первый слой пароизоляционной пленки укладывается для паро- и гидроизоляции

Выполнение теплоизоляции

Чтобы исключить потери тепла за счёт теплоотдачи вниз, поверх полиэтилена необходимо устройство теплоизоляции, которую выполняют укладкой встык листов экструдированного пенополистирола толщиной 3-10 см (в зависимости от этажа расположения помещения). Швы между уложенными листами заполняют битумной мастикой, покрывают полосами капроновой армирующей сетки шириной 10-15 см и промазывают тем же составом.

После высыхания битумной мастики приступают к устройству подготовительной упрочняющей стяжки.

Сооружение стяжки под тёплый электропол

Поверх теплоизоляции из экструдированного пенополистирола укладывают арматурную сетку, стальную или стеклопластиковую. Стальная сетка вяжется из арматуры толщиной 5-6 мм с размером ячейки 10х10 см вязальной проволокой. Сетку из пластиковой арматуры вяжут с помощью специальных пластмассовых хомутов, толщина арматуры 4-6 мм, размер ячейки тот же. Арматурную сетку укладывают таким образом, чтобы она не касалась теплоизоляции – положить под прутки мелкие плоские камешки или нарезанное узкими короткими полосками стекло.

Стяжку выполняют из цементно-песчаного раствора пропорции 1:3 с добавлением на стадии сухого перемешивания полипропиленовой фибры, которая повышает стойкость основания к растрескиванию. Через сутки после выполнения стяжку укрывают полиэтиленом на 5-7 дней, после чего плёночное покрытие снимают и ещё в течение 2-3 дней смачивают поверхность бетона водой. Затем основанию дают время полностью высохнуть – на это укажет равномерный светло-серый цвет поверхности стяжки.

Электрический теплый пол из кабеля под плитку своими руками

Готовим основание

1. Если в помещении не планируется установка дополнительный источников тепла, кроме теплого пола, то поверхность основания нужно хорошо теплоизолировать. Особенно это актуально в том случае, если ваша комната находится непосредственно над неотапливаемыми помещениями.

2. Подготовьте поверхность, заполните раствором большие ямы, покройте пол грунтующим раствором для улучшения адгезии и предотвращения образования плесени.
3. Разместите на подготовленном покрытии листы пенополистирола. Желательно, чтобы на них имелся металлизорованный слой, отражающий тепловые лучи.
4. В обычных помещениях для утепления достаточно 30-мм плит, но, если вы утепляете балкон или лоджию – используйте 50-мм плиты, а вот если под вашим помещением находится обычный грунт – толщина плит должна быть не менее 100 миллиметров.
5. Прикрепите плиты к полу винтами-саморезами.
6. Поверх теплоизоляционных плит разместите армирующую крепежную сетку, прикрепите ее длинными саморезами большой длины с широкими шайбами, так, чтобы создать дополнительный крепеж пенополистироловых плит.

Отмеряем нагревательный кабель

Нагревательный кабель для теплого пола

1. Чертеж помещения для расчета потребной длины электрического кабеля можно выполнить в масштабе на миллиметровой бумаге. Отметьте на чертеже крупную неперемещаемую мебель.
2. Исходя из необходимой мощности отопления, указанной в характеристиках нагревательного кабеля и отступив не менее 5 сантиметров от периметра – начертите схему размещения нагревательного кабеля. При расчете длины кабеля учитывайте, единственным или дополнительным источником обогрева будет ваш теплый пол.
3. При расчете необходимой длины учитывайте и характеристики кабеля. Он бывает с одной жилой, который подключается к сети с обоих концов или с двумя жилами – в этом случае он подключается к проводке только одним концом.

Готовим управляющее оборудование электрического теплого пола

Пульт терморегулятора – фото

1.Регулировка потока тепла, выдаваемого электрическим нагреваемым полом регулируется терморегулятором. Они бывают различных модификаций (электронные и механические) и конструкции (накладные и встраиваемые).

2. Место для размещения терморегулятора выбирается вблизи от магистральной проводки. В том случае, если терморегулятор имеет выносной термодатчик – проверьте длину его кабеля и выберете место для управляющего устройства.

3. Встраиваемый терморегулятор устанавливается в штробу, также в штробу укладываются кабели электропроводки и температурного датчика.

4. Для защиты температурного датчика от внешних воздействий стяжки помещаем его в гофрированную трубку, конец которой наглухо запаковываем изоляционной лентой. Выносная часть датчика должна находится около 40 см от стенки.

Прокладываем нагревающий кабель теплого электрического пола

Укладка нагревательного кабеля на пол – фото

1. Нагревающий кабель фиксируется на крепежной сетке по выбранной схеме прокладки. Закрепляем нагревательный кабель хомутиками из пластика.
2. Подключите терморегулятор к нагревательному элементу. Протестируйте его работу сначала на максимальной мощности, доводя ее до максимальной.
3. Оставьте нагреваемый пол в рабочем состоянии на некоторое время.
4. Отключите питание нагреваемого электрического пола.

Укладка кафеля на теплый электрический пол

Укладка нагревательного кабеля на электрический пол

1. Разместите на нагревательном кабеле вторую монтажную сетку. Так вам будет легче укладывать кафель.
2. С использованием обычного плиточного клея уложите на пол кафель или керамогранит.

Для того, чтобы подробно ознакомиться с процедурой укладки электрического теплого пола под плитку своими руками, вы можете посмотреть учебное видео.
