Установка теплого пола в квартирах с центральным отоплением

Схемы подключения водяного теплого пола к центральному отоплению

Схема подключения водяного теплого пола к системе центрального отопления может производиться на первых этажах при верхней разводке . В данном случае , у жильцов верхних этажей не будет отбираться тепло .

Подключение к стоякам можно производить с применением трёх – и четырёхходовых смесительных краников . Температура теплоносителя в системе центрального отопления может превышать 90С , что является недопустимым для подачи в водяной теплый пол . Снижением температуры в водяных полах занимается смесительный узел . Обязательным условием долговечной работы является установка грязевиков . Их лучше размещать в удобном для обслуживания месте . В системах центрального отопления , как правило , достаточно грязный теплоноситель , а крупные частицы со временем могут забить трубы теплого пола , поэтому понадобится промывка . Также потребуется установка циркуляционного насоса . Гидравлическое сопротивление в ветках теплых полов может быть достаточным , что не позволит системе центрального отопления продавить их . Циркуляционный насос справится с подобной задачей . Второй момент – если систему сделать без циркуляционного насоса , то при полном закрытии смесительного клапана , циркуляция в теплых полах остановится . Прогрев может быть неравномерным . Ниже приведены типовые схемы сборки насосно -смесительных узлов

Практичным решением также является схема с промежуточным теплообменником (рис . «е »). С нашей точки зрения – это идеальный вариант , так как квартирная система отопления водяными теплыми полами становится автономной . Давление в системе не превысит 3 атмосферы . Залив один раз теплоноситель , нужно будет только подпитывать его иногда . В случае протечки под стяжкой , вы не затопите соседей , ведь воды в одной ветке теплого пола совсем немного . Теплообменник легко снимается и промывается .

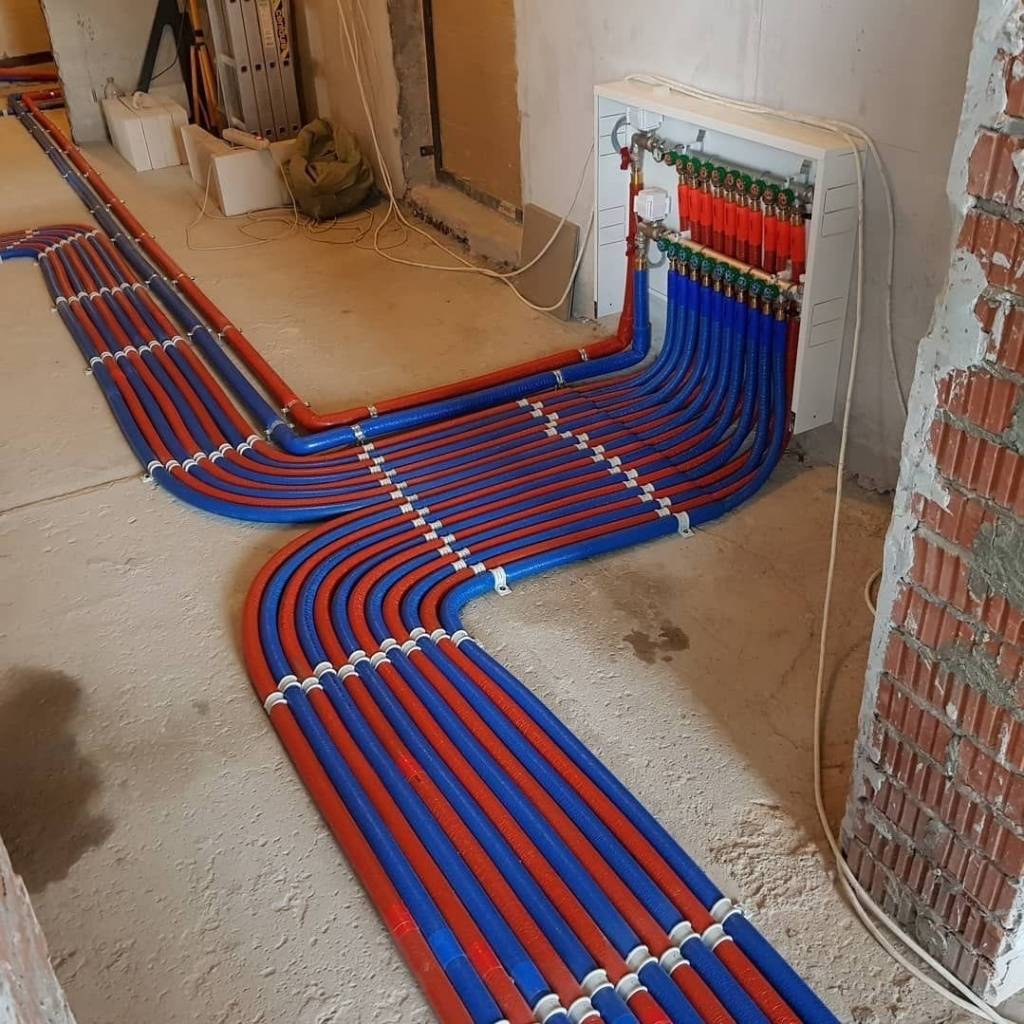

Монтаж теплого водяного пола

Залог правильного монтажа – ровная основа чернового пола. Самый простой вариант добиться отличного результата, использовать быстросохнущую самовыравнивающуюся стяжку. Средний расход на один квадратный метр – 15 кг сухой смеси при толщине слоя 1 см. Закупайте её с 10% запасом. Работа простая:

• Подмести пол;
• Развести сухую смесь по инструкции;
• Залить полы в комнате;
• Выждать сутки для набора прочности.

Применение матов для теплых водяных полов

Следующий этап — установка теплоизоляции. Для этой цели используйте листовой экструдированный пенополистирол высокой плотности. Постарайтесь найти специальные маты для тёплого пола, из вышеописанного материала. Это снизит трудоёмкость всех работ на 15-17%. Такие маты представляют собой листы пенополистирола, на которых уже есть специальные канавки и/или бобышки для крепления труб.

Маты укладываются встык. Просветы между ними не допустимы. Ибо в таких местах появляются мостики холода. Накрывать маты фольгированным пенополиэтиленом – пустая трата денег. Дело в том, что поверх конструкции будет заливаться стяжка. И под её действием этот металлизированный слой разрушиться в течении 2-4 недель. В маты укладывается труба, согласно приготовленной схеме.

Обратите внимание, что при использовании специальных матов, вам не надо заботиться о дополнительной фиксации трубы с помощью хомутов или монтажной ленты. А закрепление трубы очень кропотливая и трудоёмкая работа

После укладки трубы в квартире по монтажной схеме, её необходимо опрессовать. Процесс опресовки проходит в несколько этапов:

1. Заполнение системы теплоносителем;
2. Подъём температуры на 30-50% выше нормы (до 45-50°C);
3. Повышение давления в системе на 0,2-0,5 Атм;
4. Выдержка в течении суток.

Во время каждого этапа, следует тщательно контролировать состояние уложенных труб и резьбовых соединений. В случае обнаружении дефекта, необходимо слить воду, и исправить брак. Затем вся проверка повторяется.

Если через сутки в системе не обнаружилось протечек, то приступаем к следующему этапу – заливке стяжки.

Если для организации системы водяных теплых полов вы использовали медные или гофрированные трубы из нержавейки, то сверху их необходимо закрыть полиэтиленовой плёнкой, толщиной 200 микрон. В противном случае, цемент будет разрушать металл труб. Плёнка настилается с нахлёстом и крепиться скотчем.

Толщина стяжки должна быть минимум 3 см от верхнего уреза трубы. Оптимальной считается толщина стяжки в 5 см.

Очень важный момент – армирование стяжки. Самым лучшим вариантом считается использование фиброволокна. Во первых, у него очень маленький расход (не более 1 кг, на 1 кубометр стяжки. А во вторых, эластичное фиброволокно повышает прочность стяжки, сводит на нет её гидропроницаемость. И самое главное – полностью избавляет от трещин. И не забудьте про демпферную ленту по периметру помещения. Она несёт двойную функцию. Во первых перекрывает утечку тепла от стяжки в стены и выполняет функцию компенсатора теплового расширения.

Стоит отметить, что срок вызревания стяжки толщиной  5 см, около 4-5 недель. И до истечения этого времени, включать нагрев полов недопустимо! Но этот процесс можно укорить, если в раствор добавить специальные присадки. В таком случае, весь процесс займёт не более 2-3 дней.

Достоинства и недостатки

Совершенной во всех отношениях отопительной системы не существует. Не являются исключение и полы, теплоносителем в которых выступает вода. Начать стоит с перечисления достоинств. Это:

• равномерное прогревание всей полезной площади;
• возможность выполнить монтаж при минимальных финансовых вложениях;
• перегрев горячей водой, поступающей из ГВС, исключен, поэтому на стяжку может укладываться практически любое напольное покрытие;
• полы безопасны, так как все элементы системы надежно скрыты;
• минимальные эксплуатационные расходы;
• повышенный комфорт для всех домочадцев, в том числе и малышей, активно исследующих окружающий мир ползком.

Есть и ряд недостатков, а именно:

• могут возникнуть технические сложности при монтаже и ошибки в расчетах;
• высокая стяжка, которая не всегда актуальна для квартир с низкими потолками;
• возможность протечки в случае выбора некачественной трубы или несоблюдения рекомендаций по ее укладке;
• при ремонте системы приходится снимать покрытие, которое не всегда можно восстановить.

Если вы не уверены в своих силах, лучше обратиться за помощью к профессионалам, которые рассчитают оптимальные нагрузки, ориентируясь на тип здания, показатели теплопотерь, климатические особенности региона, а также выполнят работы в кратчайшие сроки.

Рабочий процесс устройства пола

Запрещенные и разрешенные схемы подключения

Ниже рассмотрим, как подключить теплый пол так, чтобы не рисковать получением штрафов.

Простой

Этот метод подключения не рекомендуется использовать для напольного отопления. Для схемы, указанной на рисунке необходимо использовать циркуляционный насос с маленькой мощностью. Средний расход такого агрегата должен равняться 5-10 л/мин. При этом отопительный контур должен быть выполнен из трубы Ø16 мм, а длина не больше 70 м.

Балансирующая регулировка

На указанной схеме используется балансирующий кран, который уменьшает движение потока теплоносителя по отопительному контуру пола. Эта схема подразумевает тот факт, что температуру теплоносителя можно контролировать (снижать/повышать).

Уменьшение теплового расхода

На этой схеме используется трехходовой кран, который оснащен термочувствительным механизмом, обозначается он К2. Благодаря его работе в точке 3 поддерживается стабильная температура.

За счет наличия трехходового смесительного клапана в системе напольного отопления в автоматическом режиме будет поддерживаться стабильная температура, без возможных резких скачков. Так, в используемой схеме, кран настраивается таким образом, чтобы в точке 3 была высокая температура теплоносителя. Если же теплые полы будут выдавать недостаточное количество тепла, то на клапане нужно просто понизить температуру. Для этого используется балансирующий клапан К1 и К2. Если вдруг батареи начнут остывать ниже выставленной температуры, то прогретый теплоноситель попросту не зайдет в отопительный контур пола, т. е. полностью прекратится циркуляция.

Дорогостоящая схема

На этой схеме К1 подразумевает балансировочный клапан. К2 и К3 трехходовые клапаны, которые подключены по-разному. Так, клапан К3 применяется с той целью, чтобы стабилизировать температуру теплоносителя в теплом полу, поступающего от центрального стояка.

Чем лучше температура поддерживается в квартире, тем меньше реже остывает теплоноситель. Поэтому к моменту его поступления к трехходовому клапану он не будет слишком холодным. Это значит, что никакого дисбаланса температуры в стояке отопления вызвано не будет.

Каково предназначение клапана К1? Он необходим для работы теплого пола в закрытом контуре. Благодаря ему можно полностью закрыть или снизить расход теплоносителя, создавая комфортные условия для работы циркуляционного насоса. Поэтому в большей степени, этот клапан призван балансировать работу насоса.

Керамическая плитка

Второе правило
Все участки с керамической плиткой должны в обязательном порядке прогреваться.

Это связано с высокой теплопроводностью самой плитки. Если вы в квартире положите руку на любую доску, вам будет казаться что она немного теплая.

А если ладонь прислонить к металлической дверце холодильника или не разогретой духовке, то вы почувствуете некую прохладу.

Однако температура у них при этом будет абсолютно одинаковой – комнатной. Железные вещи всегда кажутся гораздо прохладнее, потому что у них выше теплопроводность. То есть, они быстрее отдают свою температуру вашей руке.

Таким образом, мы обмениваемся температурой с любым предметом, с которым соприкасаемся. Однако мелкие предметы и вещи – часы, одежду, цепочку вы прогреть своим телом сможете, а вот слой бетона с плиткой не получится никогда.

С одной стороны прохлада от керамической плитки кажется слегка приятной, но все заканчивается в итоге болезнями.

А еще немаловажный момент заключается в следующем. Главным образом плитку укладывают не потому что она будет долго служить, а по причине ее влагостойкости.

Например, ее кладут в прихожей. Приходите с улицы в мокрой обуви и тут же ставите ее на плитку.

Трудно представить ванную без плитки на полу. При этом в ней спокойно можно проливать воду, без боязни последующего вздутия этого пола.

Однако после того, как вы эту воду разлили, ее все равно придется убрать. И для того, чтобы просушить ванную, недостаточно просто включить вытяжной вентилятор.

Ее надо еще и прогреть, дабы со временем по стенам не завелся грибок плесени.

Поэтому, если хотите сохранить здоровье, а также долго пользоваться своим чистовым полом без его ремонта, обязательно задумайтесь о принудительном подогреве.

Теплый пол от центрального отопления: возможности

На самом деле, такая возможность в определенной мере ограничена действующим законодательством. А потому если вы хотите сделать все самостоятельно, не обратившись за разрешением в соответствующие органы, то это может привести к проблемам, например, к штрафным санкциям и требованию демонтажа всех незаконных конструкций. А связаны такие трудности с действующим запретом на последующую модернизацию и изменение имеющихся схем коммуникаций в квартире, которая обогревается от центрального отопления.

Так, при присоединении теплого пола к центральной магистрали возникает разница температур. В центральной сети температура обычно поддерживается на уровне 70-90 градусов по Цельсию; между тем, уже при 50 градусах может начаться деформирование финишного покрытия системы теплых полов. Однако есть несколько схем, по которым подключение центрального отопления осуществляется без вреда для теплого пола.

Так, одна из схем основана на монтаже стационарного тепло-пункта со специальным циркуляционным насосом, который играет в ключевую роль в системе. При наличии в квартире единственного выхода к отопительной системе, то присоединение водяного обогрева производится по принципу радиаторных батарей.

Чтобы сделать теплый пол от центрального отопления, в первую очередь, следует правильно выбрать трубы. Последние располагают на базовом полу змейкой и крепятся угловыми соединениями. Имейте в виду, что после монтажа системы она будет залита цементной стяжкой; а это означает, что при деформации какого-либо участка, для устранения проблемы, придется менять монолитное напольное покрытие полностью.

Рекомендуем: Какой выбрать пластификатор для тёплого пола?

В альтернативной схеме подключения пола к центральному отоплению используется обратный патрубок радиатора, к которому и присоединяется обогревательный контур. Правда, в этом случает понадобиться установить запорную арматуру. А вообще монтаж отопления должен проводиться с ориентировкой на замкнутую систему.

Виды теплых полов

Сейчас существует три основных вида теплого пола, которые различаются по типу теплоносителя, а также имеют разную технологию обустройства. Однако в целом их объединяет одно основное достоинство – нагревательный элемент устанавливается прямо в пирог пола, за счет чего и происходит его нагрев. При этом воздушные массы, находящиеся в комнате, также прогреваются, но у пола воздух будет теплее, выше же этой границы, на уровне головы человека, воздух остается немного прохладным, что позволяет создать оптимальный микроклимат в комнате.

Электрический пол под плитку

Подогрев на основе воды

В этом случае теплоносителем является обычная подогретая вода, которая течет внутри труб, уложенных по определенной схеме и залитых бетонной стяжкой. Срок службы такой системы составляет примерно 20 лет. Довольно надежный и безопасный вариант, но используется либо в частных домах, либо в новостройках, где есть возможность подключения такого пола. В старых многоэтажных домах без разрешения управляющей компании подключить водяной пол не получится, так как монтаж будет предполагать его подсоединение к центральной системе отопления, не рассчитанной на дополнительные нагрузки – в других квартирах может стать очень холодно.

Водяной теплый пол

Недостатками такой конструкции могут выступать вероятность появления протечек и риск затопления помещений, расположенных ниже, а также склонность некоторых типов трубопровода к коррозии. Монтаж, конечно, трудоемкий, но это один из самых экономных вариантов пола. Устанавливать такой подогрев можно под любое финишное покрытие. Однако, если вы хотите использовать возможности водяного тёплого пола максимально эффективно, изучите особенности разных покрытий. Найти идеальный вариант поможет наша статья.

Принцип действия водяного теплого пола

Нагрев при помощи кабеля

Такие полы могут монтироваться в абсолютно любом помещении – хоть в старых, хоть в новых квартирах, домах, офисах и т. д. Этот вариант стал настоящим спасением для тех, кто не может по какой-то причине сделать водяной теплый пол. Система является достаточно простой в монтаже и представляет собой по особой схеме уложенный электрический кабель, находящийся внутри стяжки. Он преобразует электроэнергию в тепло.

Монтаж кабельного теплого пола

Для обустройства подогрева могут применяться саморегулирующиеся и резистивные кабели. В последнем случае обычно используется двужильный (одножильные часто становятся источниками вредного для организма излучения, потому их и не предпочитают использовать). Саморегулирующиеся провода не имеют тех недостатков, которые есть у резистивных. Обычно кабельный пол применяется в случае, если финишное покрытие будет выполнено из плитки или линолеума.

Нагревательный кабель

ИК пол

Это, пожалуй, самая популярная система подогрева пола, так как не требует заливки новой стяжки, проста в монтаже, но по качеству не уступает другим вариантам обогрева. Представлена она тонкими матами, имеющими карбоновые полосы, соединенные друг с другом проводами. Такие полы быстро нагреваются, но и быстро остывают (иногда эта функция нужна), очень тонкие, позволяют быстро отрегулировать температуру нагрева, экономны в плане энергозатрат, просты в ремонте и полностью безопасны для человека. Работает такая система также благодаря электричеству. Недостаток есть – небольшая статика и из-за этого – притяжение пыли к основанию. Подробнее про инфракрасный тёплый пол в зависимости от финишного покрытия читайте в отдельных статьях портала: здесь под ламинат, а здесь — под плитку.

ИК теплый пол под ламинат

Таблица. Сравнение характеристик разных систем.

Характеристика	Водяной пол	Электрический пол
Наличие ЭМИ	Нет	Возможно, в зависимости от типа кабеля
Возможность обустройства в многоквартирных домах	Только в новостройках при наличии отдельного подключения	Да
Быстрое управление настройками	Нет	Да
Зависимость от сезона отопления	Да – в квартирах и нет – в частных домах	Нет
Сроки монтажа	Длительные из-за необходимости заливки стяжки	Короткие
Возможность укладки любого финишного покрытия	Да	Определенные типы покрытий нельзя класть поверх электрического пола
Простота ремонта	Сложный ремонт	В случае с ИК полами – быстрый ремонт

Цены на электрический теплый пол «Теплолюкс»

электрический теплый пол теплолюкс

Если вы ещё не определились с видом тёплого пола, прочитайте нашу статью с инструкцией по выбору. Там мы подробно рассмотрели преимущества и недостатки разных материалов и составили список рекомендаций.

ИК пленка для теплого пола

Подсоединение от центрального отопления

Согласно законодательству Российской Федерации, Республики Беларусь, Украины и других стран бывшего СССР, самовольное вмешательство в систему централизованного теплоснабжения запрещено. Проще говоря, за подключение дополнительных приборов отопления и теплых полов грозит крупный штраф и предписание демонтировать лишние обогреватели.

Как обнаруживается несанкционированное присоединение от централизованного отопления:

• соседние квартиры получают меньше тепла, жильцы начинают строчить жалобы, комиссия от управляющей компании выявляет вашу модернизацию;

• из-за скачков давления или некачественного монтажа происходит прорыв и затопление нижней квартиры;

• ответственные лица отмечают большую разницу в показаниях общедомового счетчика и квартирных приборов учета тепловой энергии;
• если подключить контуры теплого пола последовательно с батареями, возрастает гидравлическое сопротивление всей ветви, проток уменьшается, в квартирах по данному стояку становится холоднее.

Некоторые «хитрецы» советуют подсоединять петли ТП через пластинчатый теплообменник, дабы изолировать контуры от центрального отопления. Подвох: гидравлическое сопротивление сети не вырастет и прорыв трубы не вызовет серьезного затопления, но количество отбираемого тепла все равно увеличится.

Как делать подогрев полов законным путем:

1. Обратиться в теплоснабжающую организацию с заявлением и получить разрешение.
2. Вместе с разрешительным документом получить технические условия на монтаж и подключение напольных контуров.
3. Разработать и согласовать проект.
4. Самому смонтировать систему и сдать в эксплуатацию.

Такая возможность существует, однако, она в определенной мере ограничивается рядом законодательных актов, а потому, если сделать самовольное подключение системы теплого водяного пола к контуру батареи, в результате можно получить ряд проблем с управляющими органами. К тому же при обнаружении органами ЖЭКа самовольного подключения к системе центрального отопления, к жильцам будет предъявлены не только штрафные санкции, но обязательное требование о демонтаже всего оборудования теплых водяных полов.

Это связано с запретом на изменение и последующую модернизацию существующих схем инженерных коммуникаций в квартире, обогреваемой посредством центрального отопления. В первую очередь при присоединении водяной системы обогрева пола к центральной магистрали возникает проблема разницы температур. То есть температурная отметка теплоносителя в трубах центральной тепловой магистрали располагается в диапазоне 70-90 °C, при этом финишное покрытие системы водяного теплого пола деформируется и приходит в негодность уже при 50 °C.

Наряду с этим имеется ряд схем, по которым можно сделать правильное подключение к системе централизованного отопления без вреда для теплого пола.

Схема основывается на создании стационарного тепло-пункта в котором ключевую функцию будет выполнять циркуляционный насос. Если в квартире имеется один выход к отопительной системе, то водяную систему обогрева можно присоединить по принципу радиаторных батарей.

Для того чтобы обустроить теплый пол следует выбрать и закупить трубы. Чтобы расположить их на базовом полу змейкой потребуются угловые соединения, применение которых в ряде случаев может плохо повлиять на уровень надежности системы.

Ввиду того, что после монтажа теплый пол будет залит цементной стяжкой, в случае деформации участка трубы придется полностью демонтировать монолитное покрытие.

Еще одна альтернативная схема подключения водяного пола проводится по направлению от обратного патрубка радиатора к обогревательному контуру, для этого нужно будет установить запорную арматуру. Монтаж теплого пола может производиться с ориентировкой на замкнутую систему. Более детально все способы будут рассмотрены ниже.

Недостатки подключения водяного пола к центральной отопительной системе заключены в:

• Незаконности установки;
• Высокой вероятности поломки обогревательной системы;
• Появлении в системе дома участков, отличающихся неравномерным распределением теплоносителя;
• Трудоемкости монтажных работ.

Подключить теплый водяной пол к центральной отопительной системе можно по зависимой и независимой схеме.

Почему за теплый пол грозит штраф

А подключение жильцами дополнительного источника потребления тепла приводит к снижению эффективности системы.

Такую справку нужно получить в управляющей компании, обслуживающей дом, где планируется данная перепланировка. Если мощности недостаточно, электрический пол установить не получится. Новостройки имеют значительный запас мощности, там теплые электрические полы узаконить проще.

Другими словами, одним будет хорошо, а другим не очень.Также, в случае прорыва коммуникаций в полу от затопления могут пострадать соседи снизу. И выяснять с ними отношения придется уже в суде.Власти постоянно предупреждают об ответственности за установку водяного контура, но желающие его смонтировать в своей квартире все равно есть.

Так как в наших условиях получить официальное разрешение на это почти невозможно, то многие действуют на свой страх и риск.

Рекомендуем прочесть: Можно ли ночью ставить машину на платную парковку не оплачивая

Если никто не узнает, то, может быть, обойдется.Официальное оформление автономной системы водяного отопления предполагает соблюдение как минимум двух условий: После установки теплого пола общая мощность должна остаться неизменной. Но для этого надо уменьшать число батарей отопления в комнатах, а такое не всегда допустимо.

Схема подключения

Подключать теплый пол от ГВС в квартире следует по определенной технологии, которая зависит от особенностей устройства отопительной центральной системы водоснабжения. При двутрубном радиаторном отоплении вариант контур подключается непосредственно к трубопроводу (подающему или обратному) посредством шаровых кранов или модуля подключения.

Если в вашем доме установлена однотрубная система, подающий контур подключается к теплообменнику сразу после насоса, а обратный — перед ним. Управлять температурой пола можно посредством модуля либо при помощи специальных шаровых кранов.

Модуль регулировки температуры пола можно приобрести в специализированном магазине, но умельцы могут собрать его самостоятельно, например, ориентируясь на следующую видеоинструкцию:

Распространенные схемы отопления в квартире

Чтобы определить, какой способ отопления подобрать для вашей квартиры, нужно знать отличительные особенности разных отопительных систем. Проект системы отопления в каждом случае будет свой. Чаще всего используются следующие схемы отопления:

1. Коллекторная схема подключения батарей отопления в квартире. Нагретая вода поступает в батареи из распределительного коллектора. В данном случае можно регулировать температуру каждого радиатора. Если какой-то нагревательный элемент выйдет из строя, его легко заменить. Для этого не потребуется останавливать работу всей отопительной системы. Минусы данной схемы: придется устанавливать коллектор; для этой схемы разводки понадобится большое количество труб.
2. Двухтрубная схема отопления. Можно контролировать нагревание каждой батареи. Система независимая, каждый радиатор отключается. Двухтрубная система отопления устроена основана на том, что к каждой из батарей подключены две трубы. Для подачи горячей воды используется одна труба, а для обратки другая.
3. При однотрубной схеме подключения отопления радиаторы в квартире устанавливаются последовательно. Сначала теплоноситель поступает в первую батарею, затем во вторую, третью и так далее. Первый радиатор самый горячий. Температура последней батареи будет ниже всех в цепи. Недостаток данной схемы: нельзя регулировать нагрев отдельного радиатора. Плюс: низкая цена, так как труб требуется не много.

Оборудование, которое понадобится для каждой схемы подключения отопления в квартире:

• газовый котел;
• металлопластиковые или пропиленовые трубы;
• головки термостатические;
• обратный клапан;
• клапан термостатический;
• кран шаровой для воды;
• батареи;
• бак расширительный объемом 18 л;
• группа безопасности;
• прямоточный кран для радиаторов;
• кран Маевского;
• шаровые краны;
• заглушки или футорки;
• насос циркуляционный.

Диаметр полипропиленовых труб для подачи и циркуляции горячей воды в системе должен быть 32 мм. Размер поперечного сечения труб, которые отходят от основной магистрали к радиаторам, может быть 20 мм. Профессионалы советуют в схеме отопления квартиры использовать не только трубы, но и краны из пропилена. Срок службы пропиленовых деталей выше, чем у металлических.

Делаем расчеты

Следующий шаг после получения разрешения и определения типа подключения – расчеты:

1. Вычислите общую мощность, которая будет приходиться на дополнительное отопление (если пол будет основным источником тепла, мощность не меняется).
2. Учтите тепловые потери.
3. Не забудьте учесть также тип радиаторов.
4. Выясните мощность циркуляционного насоса.
5. Рассчитайте, насколько придется поднять основание.

Расчеты получаются достаточно сложными, не всякий хозяин справится с такой задачей. Поэтому есть смысл обратиться в ту же самую коммунальную службу или сертифицированную проектную организацию.

Схемы подключения теплого пола

Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.

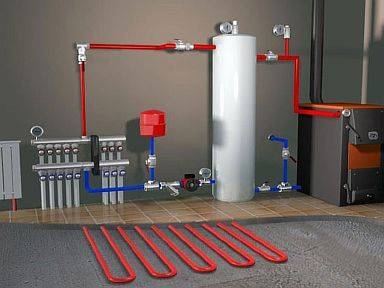

Напрямую от котла

Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.

В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:

Теплый пол от двух контурого котла.

Watch this video on YouTube

От трехходового клапана

Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.

Как это работает? Обратите внимание на схему:

1. От котла поступает горячая вода.
2. Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
3. В центре клапана происходит смешивание горячей воды и остывшей обратки.
4. Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.

Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.

Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.

Пример реальной схемы:

В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:

Трехходовой клапан. Устанавливаем правильно.

Watch this video on YouTube

От насосно-смесительного узла

Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.

В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.

От радиатора

Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).

Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).

Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.

Идеальное место применения подогрева пола от радиатора – санузел, лоджия.

В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:

Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора

Watch this video on YouTube

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Watch this video on YouTube
