Теплораспределительные пластины для теплых полов

Что же выбрать?

Попробуем ответить на вопрос, что лучше для ноутбука или ПК? Термопаста или термопрокладка? Разберём по пунктам:

1. Начнём с того, что по своей эффективности термопрокладка уступает пасте, если расстояние между деталью и системой охлаждения минимально. Например, буквально 0,2-0,3 мм. Если же расстояние близко к 1 мм, то использовать термопасту нельзя. Иначе обеспечен перегрев.
2. Термопрокладка хороша показывает себя, если она используется в устройствах, где посадочные места чипа и радиатора охлаждения удалены друг от друга (более 0,5 мм). Ведь если здесь взять термопасту, то толку от неё не будет никакого. Из-за толстого слоя проявится весьма низкий показатель теплоотвода. Процессор или видеокарта начнут сильно греться.
3. Замена термопрокладки зачастую проще, чем процедура нанесения новой термопасты, которая требует и очистки от старой пасты, и тонкого равномерного слоя, и даже специальных инструментов. Однако и заменить термопрокладку на процессоре или видеокарте не всегда легко. Нужно правильно подобрать её по размеру, учесть толщину, степень сжатия (не должна быть более 70%, иначе из-за сильной деформации она потеряет большую часть своих теплопроводных свойств) и мн. др.
4. Цена. Этот критерий не позволит нам выявить, что лучше. Так как стоимость термопасты и термопрокладки примерно одинакова. Самые дешёвые варианты подобных термоинтерфейсов обойдутся вам в 100-150 рублей. Однако экономить не рекомендуем. Желательно, выбирать изделия, чья стоимость превышает 300 рублей.
5. Срок службы. Тут многое зависит от качества термопасты или термопрокладки. Хотя в среднем последняя служит чуть больше. Правда, если вам по какой-то причине нужно снять радиатор кулера с видеокарты или чипа, то менять придётся и термопасту, и термопрокладку.
6. В среднем по теплопроводности термопрокладки уступают термопастам, лучшие образцы которых имеют показатели на уровне 8-10 W/mK. У термопрокладок таких значений быть не может. У них коэффициент теплопроводности ниже. С другой стороны, есть и термопасты с теплопроводностью 1-2 W/mK. В большинстве случаев уже они будут уступать термопрокладкам.

Получается, что у каждого варианта есть свои плюсы и минусы. Поэтому нельзя однозначно сказать, что лучше, а что хуже. Специалисты рекомендуют следующее:

• Для ноутбуков и нетбуков использовать термопрокладку. Они аргументируют это тем, что процессор и видеочип у таких устройств нагреваются сильнее. Помимо этого ноутбук или нетбук в основном не стоит на одном месте. Его берут с собой на работу, учёбу или в гости, а, значит, он нередко подвергается тряске. В таких условиях хорошая и качественная термопрокладка будет более практичной и надёжной. Поэтому лучше выбрать её вместо термопасты.
• Владельцам ПК отдать предпочтение термопастам. Ведь на большинстве моделях зазор между процессором и радиатором кулера минимален. Здесь сложно поместить даже тонкую алюминиевую или медную пластину.

Преимущества и недостатки

Теплый пол без стяжки монтируется и нагревается быстрее Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластин:

• количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
• система просто укладывается своими руками после составления плана расположения труб;
• снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
• несущественно уменьшается размер комнаты по высоте.

Особенности настильного монтажа водяного контура

Под напольное покрытие сверху пластин укладывается подложка из полистирола Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.

Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.

Изоляция выполняется 2 раза:

• по площади перекрытия перед укладкой утеплителя;
• на поверхности смонтированной системы из труб и пластин.

В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.

Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками

Порядок сборки теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
2. раскладывается гидроизоляционный слой;
3. укладывается теплоизоляционные маты;
4. делаются канавки, и монтируется теплораспределительные пластины;
5. прокладываются водяные трубы;
6. между пазами укладывается теплоизоляция.

Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.

Особенности деревянных водяных теплых полов

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

Сфера использования

Система труб с теплораспределительными элементами подходит для новых и реконструируемых построек. Пластины быстро монтируются и служат долго. Термораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, т. к. добавляют перекрытию незначительный вес.

Исключается грязь и пыль от использования материалов для бетонной стяжки и уменьшаются трудозатраты на установку теплого пола, поэтому сухая укладка используется в работающих офисах, торговых площадках, цехах и жилых строениях. Для монтажа пола в одном помещении не нужно закрывать фирму или организацию.

Критерии выбора пластинчатого теплообменника для теплого пола

Чтобы система отопления работала качественно и надежно, необходимо тщательно подбирать составляющие конструкции

При выборе металлической теплораспределительной пластины следует изучить эксплуатационные характеристики изделия и обратить внимание на следующие параметры:

• теплоемкость. Хотя разработчики и производители тепловых профилей позиционируют собственную продукцию как материал с высокими показателями теплопроводности и отражающих свойств, к этому стоит относиться как к маркетинговому ходу. В процессе эксплуатации наблюдается снижение скорости подачи тепла независимо от условий использования системы обогрева,
• КПД конструкции. Продуктивность теплоотражающей подложки не зависит от материала изготовления. Для улучшения КПД системы в пирог внедряются специальные теплоизоляционные ресурсы,
• устойчивость к коррозии. Стоит помнить о риске образования ржавчины при попадании влаги на поверхность теплораспределительных металлических пластин. Приобретая продукцию, следует удостовериться в наличии антикоррозийного покрытия. В отдельных случаях рекомендуется дополнительно приобрести влагозащитные материалы.

Немаловажным критерием выбора металлических основ для водяного контура считается наличие сертификатов, что гарантирует надлежащее качество продукции.

При выборе профильных модулей, помимо эксплуатационных характеристик изделия, стоит учитывать особенности места установки конструкции

Здесь важно и назначение помещения, и габариты площади, и уровень влажности пространства

В каждом случае актуальны различные модели пластинчатых теплообменников с определенными защитными свойствами, показателями теплоемкости и аккумулятивной способности. К примеру:

• в кухонной группе и санузле наблюдаются активные перепады температур и высокий коэффициент влажности среды. Здесь целесообразно использовать теплораспределяющие пластины с качественным покрытием от коррозии,
• алюминиевый теплообменник способствует эффективной передаче энергии ресурса. При обустройстве просторных интерьеров с высокими потолками отдают предпочтение каркасам из алюминия, чтобы теплые воздушные потоки активно и равномерно распределялись по всей площади помещения.

Нельзя забывать, что пластинчатое основание используется исключительно для передачи тепла. Для эффективной работы системы необходимо побеспокоиться о наличие качественного изоляционного слоя, чтобы исключить риск теплопотерь.

На что обратить внимание при выборе?

На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас

Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность

На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.

• Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
• Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.

Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.

Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.

Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.

О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.

Монтаж электрического теплого пола своими руками

Процесс монтажа электрического теплого пола:

• Очистка и выравнивание основания.Работы осуществляются по аналогии с подготовкой основания под водяные полы: удаляется пыль и мусор, выравнивание производится с помощью наливного слоя.
• Укладка отражающей теплоизоляции.Отражающая теплоизоляция укладывается отражающим покрытием вверх. Стыки листов теплоизоляционного материала соединяются монтажным скотчем.
• Гидроизоляция.Гидроизоляционная пленка укладывается по всей площади пола с заходом на стены на всю высоту будущего пола.
• Кромочная изоляция.По периметру пола крепится демпферная лента для изоляции стяжки от стен. Если ширина ленты большая (15-20 см), и вы уверены, что ее хватит на всю высоту пола вместе с покрытием, ее можно укладывать в самом начале до утеплителя.
• Проверка работоспособности кабелей электрического теплого пола.Проверку желательно сделать до укладки пола, чтобы не терять время впустую. Этот этап работ мы опишем чуть ниже.
• Установка терморегулятора и датчика.В стене с подведенным электричеством нужно пробурить штробу на высоте около 1 м от пола.

Намечаем карандашом линию, просверливаем точечные отверстия по всей длине линии, затем продольными движениями снизу вверх сверлим линию, делая штробу однородной. В конце линии на стене нужно высверлить отверстие под размеры вашего терморегулятора. В утеплителе также нужно вырезать отверстие (длина отверстия – 50-100 см от стены) под гофрированную трубу, в которой будет находиться термодатчик, чтобы она не сильно возвышалась над плоскостью электрических матов.

Засовываем провод с термодатчиком в гофру, укладываем в паз утеплителя, и в штробу

Внимание: угол гофрированной трубы на стыке пола и стены должен быть плавный, чтобы она не треснула и не повредила датчик. Провод от нагревательных матов также должен подводиться к терморегулятору через гофру

В итоге провода датчика температуры и мата теплого пола должны идти в штробе к выходу на терморегулятор. Чуть ниже мы расскажем, как подключить электрический теплый пол.Укладка матов электрического теплого пола.Варианты укладки матов мы привели в схемах выше. Маты крепятся к утеплителю при помощи клейких лент с нижней стороны.

Расстояние от стен и других объектов до матов должно быть около 20 см, расстояние между матами 5-10 см. Если вы укладываете только кабель, то шаг (расстояние) между рядами змейки должно быть 10-15 см. Соединительная муфта на конечном мате соединяется с кабелем питания.

Муфта толще кабелей мата, поэтому в утеплителе нужно сделать углубление под нее.Стяжка пола.Как делать мокрую стяжку пола, мы рассказывали в предыдущих статьях. Высота стяжки над кабелями должна быть не менее 3 см. Вместо стяжки можно сделать наливной пол с той же высотой.

Если вы делаете пол под плитку, то вместо стяжки будет плиточный клей.

 Для укладки плитки сначала нужно убедиться в горизонтали уложенного пола. Если отклонения не больше 0,5 см, то можно прямо на маты теплого пола наносить плиточный клей и укладывать плитку, тщательно выравнивая горизонталь.Звукоизоляция.Если теплый пол делается не под плитку, а под паркет, ламинат, ковролин или линолеум, то перед чистовым покрытием укладывается звукоизоляция.

Сухой теплый пол при каркасном строительстве

В каркасном доме пол должен укладываться по деревянным брусьям покрытий. Правильно возведённая конструкция всегда предполагает расстояние между грунтом и перекрытиями, благодаря опорным сваям. В таком помещении пол обязательно следует утеплять и, зная несложные правила, можно сделать это своими руками. Ведь холод и влажность могут стать причинами появления плесени, грибка и других патогенных микроорганизмов в древесной породе.

При создании сухого теплого пола дополнительно рекомендуется использовать теплоизоляционный материал в качестве подложки

Теплоизоляционные работы проводятся поэтапно:

• Сверху на сваи кладутся брусья лаг, к ним прибивают небольшие бруски, после чего возводятся перекрытия из досок;
• Поверх укладывается специальная перфорированная гидроизоляция, также между лагами можно разместить минвату, керамзит, пенопласт и другие изоляционные материалы, главное, чтобы они были хорошо утрамбованы;
• После этого делают дышащий слой из перфорированной мембраны для пароизоляции;
• Далее следует слой фанеры или стружечной плиты, если планируется дальнейшая укладка плитки, ламината или другого напольного покрытия;
• Производится укладка «чистового пола».

Статья по теме: Как мыть паркет: уход за полом в домашних условиях, средство для уборки, как почистить натуральное дерево

В процессе работы нельзя забывать о том, что сваи из металла обязательно должны быть изолированы от брусьев лаг с помощью рубероида. Настильная гидроизоляция может выполняться и из плёночного материала с предварительно вырытым котлованом и возведением подушки из разных наполнителей.

Видео:

http://novobud.net/vodyanoj-teplyj-pol-svoimi-rukami-ustrojstvo-montazh-foto/

https://eurosantehnik.ru/category/sistemy-otopleniya/c15-teplyj-elektricheskij-pol

https://gold-cottage.ru/poly/kak_sdelat_elektricheskij_teplyj_pol_svoimi_rukami.html

https://polspec.com/teplyy-pol/kak-sdelat-teplyy-pol-v-derevyannom-dome-primery-realizatsii-svoimi-rukami.html

https://gold-cottage.ru/poly/kak_sdelat_vodyanoj_teplyj_pol_svoimi_rukami.html

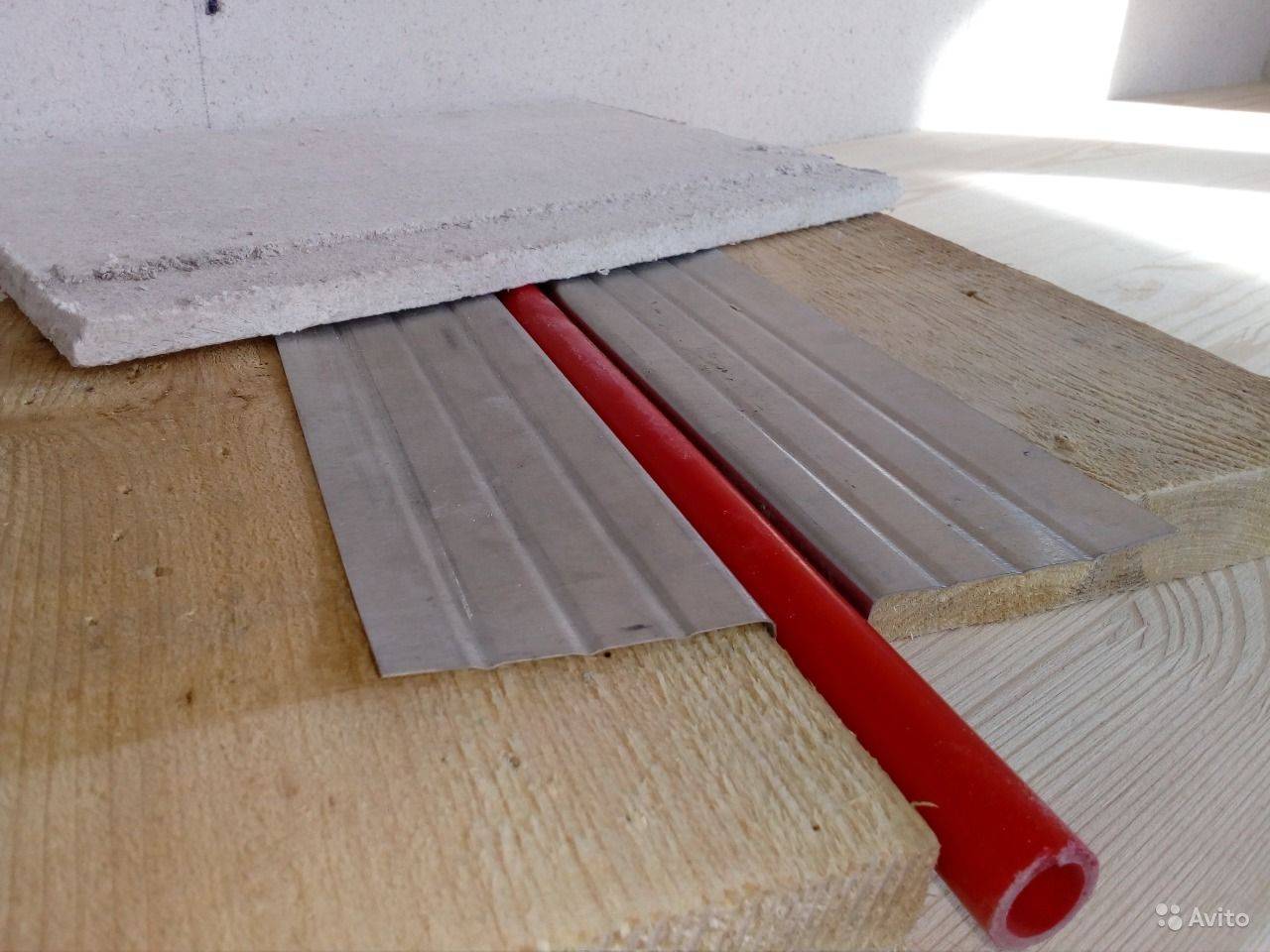

Водяной теплый пол на базе термопластин в доме с деревянным перекрытием

ВикторЛаПипаПользователь FORUMHOUSE

Мой дом построен где-то в 60-х годах прошлого века. Хочу сделать тёплый пол на втором этаже, но т.к. строение старое, бетонную стяжку делать нельзя, перекрытие просто не выдержит. Думаю сделать т.н. «сухой» тёплый пол, только какой «пирог» будет оптимальным?

В данной ситуации можно смонтировать «сухой» тёплый пол с термопластинами двумя способами: уложить их на пенополистирол или на деревянное основание. «Пирог» в этом случае такой:

• основание пола;
• слой теплоизоляции около 3 см (ППС или ЭППС) или опорные деревянные бруски;
• теплораспределительная металлическая пластина;
• лист ГВЛ 10 мм, можно уложить в два слоя;
• подложка;
• чистовое напольное покрытие (ламинат, паркет, керамическая плитка).

Для эффективной работы системы тёплого пола на основе термопластин не требуется бетонная стяжка, соответственно — в несколько раз уменьшается вес всей конструкции.

Фактически при такой системе, при определении нагрузки, действующей на перекрытие, массу тёплого пола, смонтированного «сухим» способом, с использованием металлических термопластин, можно не принимать в расчёт. Поэтому её можно с успехом применять в деревянном домостроении и при реновации старых домов.

Металл, являясь отличным проводником тепла, эффективно перераспределяют его по напольному покрытию. При этом, хотя такая система и обладает малой теплоаккумулирующей способностью — важным преимуществом классического тёплого пола с массивной бетонной стяжкой, она приобретает такой плюс, как быстрый выход на рабочий режим эксплуатации

Это особенно важно, если дом используется в режиме «дача» для приездов по выходным дням, и нужно быстро нагреть помещение до комфортной температуры

Также уменьшается высота греющего основания.

Например, общая высота пенополистирольной системы составляет всего 5 см. Все работы по монтажу производятся в минимальные сроки, т.к. отпадает надобность в бетонировании, армировании, грязных, сложных и «мокрых» процессах.

Дмитрий Юхименко

Перед тем как смонтировать водяной тёплый пол на базе теплораспределительных пластин, необходимо определиться со способом укладки труб. Наиболее простой и экономичный вариант — укладка «змейкой», но в такой конструкции из-за постепенного остывания воды возможны тепловые перепады на поверхности пола. Поэтому такую укладку используют только в небольших помещениях.

Шаг укладки труб и термопластин зависит от того, какая основа под них выбрана (пенополистирол или дерево), и насколько плотно планируется располагать оцинкованные пластины между собой.

Рекомендуется укладывать трубы тёплого пола с шагом не более 15 см, выдерживая зазор между пластинами в 10 – 20 мм.

Пазы под термопластины в теплоизоляционных пенополистирольных плитах можно вырезать терморезаком. Для дополнительной гидроизоляции системы можно использовать полиэтиленовую пленку плотность в 200 микрон, монтируя рулоны с нахлёстом не менее 10 см и дополнительно скрепив их скотчем. Первый слой плёнки раскатывается по полу, который предварительно очистили от мусора, а второй слой расстилается поверх пластин, перед листом ГВЛ. По периметру помещения для предотвращения деформации конструкции при температурном расширении тёплого пола монтируется демпферная лента.

Средний расход термопластин составляет 5.5 шт. на 1 кв. м тёплого пола.

Критерии выбора теплораспределительной пластины

Эффективность теплого пола зависит от нижнего утеплителя и финишного покрытия

Выбор изделий заключается в изучении технических характеристик и параметров. Считается, что большой коэффициент теплопроводности металла влияет на КПД системы. Но степень нагрева пола зависит не только от материала пластины. Высокая теплоемкость плохо влияет на регулирующее оборудование, т. к. скорость нагрева будет большой.

На передачу тепла влияет:

• система раскладки и материал труб – пластиковые дольше отдают энергию, чем металлические;
• вид нижнего утеплителя и соблюдение технологии его укладки;
• тип финишного покрытия пола – керамика, ламинат, нагревается быстрее, чем линолеум на основе или ковролин.

Щели в полу затирают, чтобы пар не проникал на пластины – это приводит к коррозии

Ошибочно суждение, что пластины находятся в нагретом состоянии и не подвергаются коррозии. В процессе эксплуатации дома бытовые пары проникают через отделочные покрытия на основание и конструкцию водяного пола. Конденсат в нагретом состоянии действует более разрушительно.

Обращают внимание на присутствие антикоррозионного слоя на поверхности теплоотражающей пластины – тогда можно не ставить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, чтобы подтвердить надежность изделия

Водяной теплый пол своими руками 8212 устройство, монтаж, фото

Ремонт квартиры Пол Водяной теплый пол своими руками #8212 устройство, монтаж, фото

Сразу нужно оговориться, что укладка водяного пола более целесообразна в загородных домах, а не в городских условиях. Во-первых, в квартире запаришься подключать трубы к центральному отоплению и вообще это категорически запрещено. Во-вторых, использование водяного пола значительно уменьшит затраты на электроэнергию, а также спасет вас и ваших родных от электромагнитных излучений в больших количествах.

Преимуществом водяного пола перед электрическими является равномерное распределение тепла по всему помещению.

Устройство водяных теплых полов .

Существует три вида систем водяного пола: бетонная, когда укладка водяного пола происходит с помощью бетонной стяжки. Настильная, которая предполагает монтаж теплого водяного пола без укладки стяжки, а финишное напольное покрытие (ламинат, паркет, плитка, линолеум) укладывается на алюминиевые пластины через влагопоглощающую прокладку из картона или вспененного полиэтилена. Деревянная, когда трубы укладываются непосредственно на деревянные лаги или на черновой пол.

Вкратце водяной теплый пол состоит из теплоизоляции, полимерных или металлополимерных труб, крепежа, коллекторов с фитингами для подключения петель теплого пола к системе отопления и насоса для циркуляции воды. Ну и далее стяжка и финишный пол.

Монтаж водяного теплого пола своими руками

Для начала рассмотрим способ укладки теплого водяного пола с помощью бетонной стяжки#8230 .

Перво-наперво, необходимо разметить наше поле деятельности (площадь укладки) по секторам до 40 м. кв. для того, чтобы компенсировать температурные расширения стяжки.

Далее укладываем на пол теплоизоляцию: пенопласт, пенополистирол или пеноплекс. Она препятствует тепловым потерям, все наше так необходимое тепло идет вверх в комнату, а не обогревает потолок соседям. Затем по периметру помещения по стене и между секторами укладываем демпферную ленту, которая должна компенсировать тепловое расширение бетонной стяжки.

Теперь можно на теплоизоляцию положить арматурную сетку, к которой будем крепить наши трубы.

Ну и далее укладка самих труб. Она происходит в большинстве случаев по спирали. Способы бывают разные: змейкой, двойной змейкой, спиралью (ракушкой) и спиралью со смещенным центром. На фото снизу вы можете наблюдать различные способы укладки и схемы подключения водяных полов.

Сами трубы крепятся специальными хомутиками к арматурной сетке с шагом примерно в один метр. Не стоит намертво крепить трубы к арматуре, не забывайте, что они под воздействием температуры могут расширяться и соответственно при плотной стяжке деформироваться.

При укладке труб водяного теплого пола следует знать, что шаг укладки должен быть от 10 до 35 сантиметров. Расстояние от трубы до ближайшей стены должно быть не менее 7 см.

Ну, поехали. Один конец трубы закрепляем в подающий коллектор#8230 И далее по продуманной заранее схеме располагаем и крепим наши трубы по контурам. Длина одного контура должна равняться 50 #8212 60 метров. Соответственно сколько вы уложите контуров в помещении, столько должно быть выходов у коллектора. В конце укладки оставшийся конец трубы подсоединяется к возвратному коллектору. При прохождении трубы через деформационный шов (находится между контурами) на нее надевается специальная гофрированная труба.

После окончания всех крепежных работ необходимо проверить наш пол на вшивость. Для этого в трубы заливается вода под давлением, превышающим рабочее примерно в 1,5 раза (0,6 МПа). Тестирование опять же лучше проводить опытным мастерам.

После проверки останется только грамотно сделать стяжку пола с помощью специальных смесей для теплых полов (к примеру Теплолюкс-Глимс). Она поднимет пол на 5-7 сантиметров. При этом в трубах должна циркулировать вода под рабочим давлением.

Полистирольная система водяного теплого пола

Состоит из полистирольных плит с пазами, в которые вкладываются теплораспределительные пластины. Применяется при ограничении нагрузки на перекрытия или ограничении высоты помещений.

Монтаж пола с водяным обогревом с помощью полистирольной системы происходит следующим образом#8230 Сначала теплоизоляция#8230 Начинаем укладывать полистирольные плиты с угла помещения и заполняем его равномерно, соответственно с заранее продуманным планом. Затем в полистирольные плиты укладываются пластины теплораспределительные. Теперь только остается вщелкнуть в пластины трубы контуров.
