Основные виды теплообменников в печь и его способы установки

Что мы обычно ждем от камина?

Когда мы – Вы, я или кто-либо другой – сидя у экрана компьютера, рисуя свой проект или просто размышляя на тему отопления дома, задумываемся о камине и отоплении дома (особенно если задумываемся о первом и втором одновременно), мы частенько забываем первичные ожидания от самого камина. Во-первых, мы забываем разницу открытого камина и камина с дверцей. А она существенная, если дверца обычная. Дело в том, что топки бывают «колосниковые» и «подовые». Про это я недавно написал отдельную статью «Современная дверца для камина с огнеупорным стеклом – важные особенности!».

Многие отлично знают, в чем все-таки прелесть открытых каминов. Но вряд ли многие люди могут различить важные особенности каминной топку (или любой камин с дверцей) и открытый камин. И уж, тем более, меньше людей смогут подобрать дверцу, за стеклом которой камин будет гореть с эффектом открытого камина – хорошую подовую дверцу. Подавляющее же большинство стальных каминов и любых каминов с дверцами – колосниковые. Это требуется для эффективности отопления. Горение в них совсем другое, эстетика сгорания дров в них никогда не сравнится с открытым камином или камином с хорошей подовой дверцей.

Во-вторых, вот мой личный опыт и опыт моих коллег. Чтобы не откладывать постоянно топку камина и вообще иметь возможность наслаждаться видом пламени, камин должен располагаться на самом видном месте гостиной. Так же он не занимать ключевое место – чтобы не мешался. Это, конечно же, очевидно, но когда возникает вопрос о водяном контуре, мы начинаем прокручивать многие варианты размещения для выгодного отопления дома. Зачастую, мы забываем о вышеназванной очевидности в угоду эффективности отопления.

Материал изготовления

Медь. За счёт своей пластичности, медь наиболее оптимальна при изготовлении теплообменника. Медная трубка проста для изгибания, придания любой формы.У неё высокий коэффициент теплопроводности более 380. Но медь так же недостаточно жаропрочный материал и дорого стоит.
Нержавейка. Тоже достаточно пластичный и отзывчивый материал. Хотя имеет более низкий коэффициент теплопроводности. Зато устойчив к перепаду температур. Из него можно сварить любой вариант конфигурации

ВАЖНО: Нельзя использовать оцинкованную сталь, при нагревании она выделяет в воздух ядовитые соединения цинка.
Металлопластик. Легкодоступный практичный материла

Легко можно найти, но у него низкий коэффициент теплопроводности! Практически на два порядка ниже, чем у меди. Зато этот материал долговечный, устойчивый к температурным перепадам.

Как сделать теплообменник своими руками

Чтобы самостоятельно сделать устройство нужно определиться с его разновидностью.

Ниже будут приведены инструкции теплообменников в баню для горячей воды двух видов: около дымохода, внутри печи.

Теплообменник в банную печь около отводящей трубы

Проще и эффективней всего применять медные трубки. Здесь учитывается диаметр дымохода, относительно которого нужно принимать длину трубок (до 2 метров) с диаметром около 10 мм. Меньший размер медных приспособлений значительно увеличивает скорость закипания воды в трубках, а движение жидкости ограничивается. Рекомендуется применять 10 мм трубы.

На оба конца помещаются развальцованные переходники. Развальцовка делается специальными приспособлениями. Эту процедуру нужно выполнять аккуратно. Следует достигнуть ровной поверхности, чтобы не возникали протечки. Вокруг дымохода «обматывается» медная проволока в виде впирали, концы присоединяются к баку с водой. Конструкция готова.

Сложнее оборудовать устройство из двух металлических труб. Первая должна иметь немного больший размер нежели дымоход, вторая – диаметр на 10 см больше первой, сталь толщиной 1-3 мм.

Подобный теплообменник для бани своими руками имеет следующий алгоритм:

• из разных труб отрезаются по два куска, длиной 30 сантиметров. Торцы делаются ровными;
• из металлического листа вырезается две окружности, и проделываются отверстия диаметром второй трубы (меньшего диаметра);
• в полученные отверстия помещается отрезок и хорошо приваривается. Сварной шов не должен иметь непровар;
• в верхней и нижней части должны быть устроены отверстия для крепления патрубков. Вся конструкция должна быть герметичной.

Устройство готово, осталось прикрепить его на дымоотвод и сделать разводку трубопровода. В качестве теплоизоляции нужно использовать алюминиевую фольгу.

Теплообменник в печи

Подобные агрегаты отличаются высокой эффективностью, просты в изготовлении и имеют простую конструкцию. Они могут устраиваться в виде нескольких трубок или изготавливаться в виде бака из нержавейки.

Такая разновидность нагревателей начинает монтироваться совместно со стенами печи для бани. Его размеры подбираются в зависимости от габаритов основного нагревательного оборудования. Входная труба, предназначенная для ввода холодной воды, располагается снизу конструкции, а сверху выходит выходное отверстие. Подобное решение позволяет обеспечить правильную циркуляцию жидкости.

Существует много разновидностей внутренних теплообменников, отличающихся по размерам, конфигурации, материалу и расположению. Оптимальное решение подбирается исходя из особенностей устраиваемой бани и оборудования.

Для создания такого нагревателя, нужно применять только качественные комплектующие, сварные швы делаются герметично. При малейшей протечке потребуется разбирать кирпичную кладку.

Различие по видам

Простейшие конструкции теплообменников представляют собой змеевики с выведенными из резервуара концами: один забирает жидкость комнатной температуры, другой – выпускает уже горячую.

Более сложные являются системой, состоящей из двух металлических резервуаров с антикоррозионными свойствами – цилиндрической и прямоугольной формы с соединительными трубами.

По месту расположения бака с водой

Выделяют два способа:

На этой фотографии представлен вариант монтажа теплообменника в парной, а бака в помывочной.

Второй вариант – это монтаж теплообменника с баком внутри парной.

Преимущества установки теплообменника в парной

• высокая скорость нагрева воды;
• экономия свободного пространства парной;
• широта вариантов установки бака – в парилке или в душевой.

Теплообменник для печи

Теплообменник в печь для отопления можно изготовить самостоятельно, для этого обычно используется листовая 3-мм сталь или трубы, которые могут быть профильными или круглыми. Толщина их стенок может изменяться в пределах от 3 до 5 мм, тогда как диаметр обычно варьируется от 30 до 50 мм.

В качестве альтернативного решения для этой цели можно использовать трубы из нержавейки или меди. Однако из-за их высокой стоимости материал используется довольно редко. Да и с применением листового металла регистры изготовить проще. Их будет легче чистить при эксплуатации. Однако обычно они имеют меньшую площадь контакта с горячими газами или пламенем, ведь в большинстве случаев представляют собой сплошную поверхность, а в теплообмене участвует лишь внутреннее основание, обращённое к пламени.

Если изготавливать такой теплообменник для отопления частного дома из трубы, то он будет иметь такие же размеры, как и в вышеописанном случае, но теплообменная площадь увеличится. Ведь горячие газы и пламя будут контактировать. Однако при изготовлении придется изрядно потрудиться, особенно это касается тех конструкций, которые полностью состоят из трубы круглого сечения.

Если вы решили прибегнуть к технологии, которая предполагает применение труб, то лучше предпочесть цельнотянутые бесшовные изделия, которые дополнительно укрепляются сварным швом. Их следует расположить с наружной стороны регистра, в том месте, где находится кирпичная кладка.

Когда теплообменник своими руками для отопления изготавливается по такой технологии, довольно часто листовое железо и трубы комбинируют. Это делается для того, чтобы использовать положительные качества изделий, а также для упрощения технологии. В конечном итоге удастся получить достаточно внушительную теплообменную площадь.

Конструктивные элементы оборудования

Как правило, для создания полноценного отопления дома используется целостная система. Она состоит, в первую очередь, из металлического бака, обладающего достаточно существенной емкостью. К нему подключаются специальные патрубки. Этот элемент никаким образом не контактирует с открытым огнем. С помощью печного оборудования производится обогрев воды, после чего она поступает по змеевику в отдельные комнаты строения. В этом случае может обеспечиваться равномерный и качественный обогрев всего дома

Здесь важно правильно подсоединить оборудование к печи, причем сам прибор может подключаться снаружи или внутри печи

Выбор теплообменника для печи в гараж

Теплообменник – «змеевик», встроенный в кирпичную печь.

Если вы решили поставить в гараже печь, работающую на дровах, то здесь идеальным вариантом станет небольшая «буржуйка» из металла, которую можно купить или сварить самому из подходящих материалов (листовой стали, обрезка трубы, старого пропанового баллона и прочее), то здесь уместен будет наружный змеевик или теплообменник самоварного типа.

Если в гараже есть место для небольшой кирпичной печки, которая будет работать на дровах или угле, то лучше всего в ней установить внутренний змеевик – КПД у такого теплообменника значительно выше и тепло сохранится дольше. Даже на другой день в помещении будет плюсовая температура.

Как выбрать

Выбор подходящего теплообменника основан на анализе конструкции имеющейся (или строящейся) печи. Если нужен небольшой встроенный бак, надо сначала найти порядовку, рассчитанную на установку дополнительных емкостей.

Если планируется монтаж на дымоход, надо выбирать модель одинакового диаметра. Это важный момент, так как использование переходников здесь крайне нежелательно. Кроме того, важен объем емкости — если он слишком мал, вода может закипеть. Если слишком велик — нагрев будет продолжаться слишком долго, особенно, если внешний накопитель достаточно велик.

Варианты подключения

Еще одним важным моментом станет стоимость теплообменника. Рекомендуется отдавать предпочтение отечественным моделям — они на порядок дешевле, а изготовлены из металла лучшего качества.

Компоненты отопительной системы

Чаще всего для жилых домов используются водяные системы отопления. Такой подход к решению задачи является традиционным. У него есть один неоспоримый плюс — это универсальность. Тепло проходит во все уголки помещения благодаря особому свойству теплоносителя. Нагрев его доступен при помощи различных энергоносителей. Также водяная система позволяет обустраивать комбинированные виды отопления, когда энергоносителей несколько, и все они отличаются по свойствам. Любую систему отопления можно условно поделить на такие составные компоненты:

• источник тепла;
• сеть труб с арматурой и дополнительным оборудованием;
• отопительные радиаторы и теплые полы.

Чтобы урегулировать работу теплоносителя, используется запорно-регулирующая арматура и дополнительное оборудование. Последнее объединяет такие элементы:

• циркуляционный насос;
• гидрострелка;
• расширительный бак;
• распределительный коллектор;
• буферная емкость;
• средства и приборы, необходимые для автоматизации;
• бойлер косвенного нагрева.

Дополнительные объемы воды могут создать определенное давление на области соединения, если она находится в замкнутом пространстве. Чтобы избежать такой ситуации, в сети устанавливается расширительная емкость. Она берёт на себя всю лишнюю воду. Выделяют ёмкости мембранного и открытого типа.

Бойлер косвенного нагрева — это особый резервуар, оснащенный змеевиком. Нагрев воды для бытовых нужд осуществляется здесь непосредственно от теплоносителя. Чтобы контролировать показатели давления воды и температуры, устанавливается манометр. Контроль над показателями теплоносителя осуществляется при помощи автоматизированных средств, контроллеров и датчиков.

Бак с подключением водяного контура

Теплообменник в виде бака, расположенного вокруг дымохода, делают из нержавейки или оцинкованной жести. При этом следует учесть конструкцию печи. Если в ней предусмотрен режим дожигания дымовых газов, и температура дыма на выходе из печи не превышает 200 градусов, можно использовать любой материал для изготовления теплообменника.

В простых печах без дымооборота значение температуры дыма на выходе может достигать 500 градусов Цельсия. В этом случае необходимо использовать нержавейку, так как цинковое покрытие при сильном нагреве выделяет вредные вещества.

Чаще всего теплообменники такого типа устанавливают на банную печь и используют в качестве нагревателя воды для ГВС. Бачок оснащают штуцерами в верхней и нижней его части, к ним подключают трубы, выведенные в систему. Бак для горячей воды при этом устанавливают в душевой или парилке. Возможно использовать такую систему и для отопления подсобного помещения или гаража.

Изготовление бака: пошаговая инструкция и видео

Теплообменники для промышленных печей продаются в комплекте с некоторыми модификациями, при установке новой печки можно подобрать подходящую модель с уже готовым водяным контуром. Также можно сделать теплообменник на дымоход своими руками. Для его изготовления необходимы следующие материалы:

• отрезки трубы из нержавеющей стали разного диаметра с толщиной стенок 1,5-2 мм, листовая сталь;
• 2 штуцера на 1 дюйм или ¾ дюйма для подключения к системе;
• бак-накопитель из нержавейки или оцинкованной стали объемом от 50 до 100 литров;
• медные или стальные трубы или гибкая подводка для ГВС;
• шаровый вентиль для слива теплоносителя.

Последовательность изготовления для банной печи или буржуйки:

1. 1. Работы начинают с подготовки чертежа. Размеры бака, устанавливаемого на дымоход, зависят от диаметра трубы и типа печи. Печи простой конструкции с прямым дымоходом отличаются высокой температурой дымовых газов на выходе, поэтому размеры теплообменника могут быть достаточно большими: до 0,5 м высотой.

1. Диаметр внутренних стенок бака должен обеспечивать плотную посадку теплообменника на дымовой патрубок. Диаметр внешних стенок бака может превышать диаметр внутренних в 1,5-2,5 раза. Такие размеры обеспечат быстрый прогрев и хорошую циркуляцию теплоносителя. Печи с низкой температурой дымовых газов лучше комплектовать баком, имеющим небольшие размеры, чтобы ускорит его прогрев и избежать образования конденсата и ухудшения тяги.
2. С помощью сварочного инвертора соединяют детали заготовки, следя за герметичностью швов. В нижней и верхней части бака приваривают штуцера для подачи и отбора воды.
3. Бак устанавливают на дымовой штуцер печи внатяг, промазывая соединительный шов жаропрочным силикатным герметиком. Сверху на бак-теплообменник аналогичным образом ставят переходник с неутепленной трубы на утепленную и выводят дымоход из помещения через потолок или стену.
4. Подключают теплообменник к системе и баку-накопителю. При этом выдерживают необходимый градус наклона: труба подачи холодной воды, подсоединяемая к нижнему штуцеру, должна иметь угол не менее 1-2 градусов относительно горизонтальной плоскости, трубу подачи нагретой воду подсоединяют к верхнему штуцеру и с уклоном не менее 30 градусов выводят к накопительной емкости. Накопитель должен располагаться выше уровня теплообменника.
5. В нижней точке системы устанавливают сливной кран. В бане его можно совместить с краном забора теплой воды для парилки.
6. Перед началом эксплуатации систему необходимо заполнить водой, в противном случае металл перегреется, и его поведет, что может привести к нарушению герметичности сварных швов и утечкам.
7. Подачу воды в бак-накопитель можно сделать как ручную, так и автоматическую с помощью поплавкового крана. При ручном заполнении рекомендуется вывести на его внешнюю стенку прозрачную трубку для контроля уровня воды в баке, чтобы не запустить систему на сухую.

Для хорошей циркуляции теплоносителя необходимо использовать трубы с диаметром не менее ¾ дюйма, а их общая протяженность до накопительного бака не должна превышать 3 метра!

Теплообменник-водонагреватель, сделанный своими руками, показан на видео.

Установка и подключение теплообменника и бака в бане

• Найдите подходящее место для монтажа выносного резервуара. Если все детали конструкции располагаются в одном помещении, его чаще всего вешают на ближайшую к нагревательному агрегату стену, выше рекуператора на 200-300 мм.
• Закрепите дюбелями деревянные плашки – это те направляющие, на которые вы навесите бак. Это нужно, чтобы емкость не прикасалась своей горячей поверхностью к элементам интерьера.
• Укрепите сборку кронштейнами – для большей надежности.
• Оснастите выносной бак 4 патрубками, после чего, используя фитинги, два первых соедините с соответствующими у бака (для прямой и обратной подачи воды), третий закройте клапаном, к четвертому подключите душ (кран).
• Установите (в нижней точке) вентиль на реверсной линии – для слива воды.
• Подключите все элементы и проверьте систему на отсутствие протечек.

Что нужно знать об эксплуатации

Если вы ознакомились с инструкцией, купили теплообменник в баню, убедитесь, что выполняются следующие условия:

Крепежные соединения должны быть подвижными – это поможет минимизировать деформацию узлов рекуператора под влиянием высоких температур.
Уплотнители обязаны быть изготовлены из термостойких материалов.
Емкость выносного резервуара выбирается из такого расчета, чтобы он вмещал объем воды, нагреваемый за 2 часа.
Важно, чтобы соблюдалась полная совместимость с отопительным агрегатом.
Устройство должно потреблять не более 10% энергии, вырабатываемой печью.

Безопасность при эксплуатации

Чтобы предупредить возникновение аварийных ситуаций, соблюдайте следующие меры предосторожности:

не крепите трубы непосредственно к стенам;
следите, чтобы в баке всегда хватало воды, иначе быстро столкнетесь с проблемой накипи или даже с пожароопасной ситуацией;
постоянно проверяйте работу аппарата и бейте тревогу при ее резком нарушении;
используйте только термостойкие прокладки и регулярно обращайте внимание на то, в каком они состоянии.

Общие принципы установки системы

Есть несколько принципов, которые помогут вам сделать качественный и долговечный теплообменник:

Первое правило монтажа любого трубопровода это соблюдение углов наклона. Даже, если в системе есть циркуляционный насос, проще сделать правильные углы наклона труб, чем потом мучатся со спуском системы и заменой насоса, который слишком быстро истратил свой рабочий ресурс. Трубы, подающие воду в бак с теплой водой прокладываются под углом в 30 градусов в сторону теплообменника. Трубы, отводящие воду из бака обратно в теплообменник выполнятся с уклоном примерно 5-10 градусов в сторону теплообменника.
Нужно позаботится о спуске системы. В нижней точке предусматривается спускной кран, который необходим для спуска системы на зимний период, если пользоваться баней владелец не планирует.
Проверяйте места соединений пластиковых труб с теплообменником. Пластиковые трубы при соприкосновении с горячими поверхностями может и не оплавятся, но деформируются точно. Поэтому подвод и отвод воды к теплообменнику лучше выполнять из металлических труб с переходниками на пластик.
При необходимости, циркуляционный насос устанавливается прямо на трубу

Важно сделать так, чтобы была возможность замены и промывки насоса без демонтажа всей системы. Поэтому делается в двух местах устанавливаются тройники, через которые подключается насос

При необходимости линия с насосом перекрывается, насос снимается и выполняются все требуемые работы.
После монтажа всей системы, не забудьте проверить ее холодной водой. Это позволит выявить течи и исправить огрехи до начала работы.

Схема установки и подключения встроенного теплообменника

Как правильно выбрать?

При выборе основополагающую роль играет цена на теплообменник для печи. От выбора материала зависит конструктивное решение

Второй по важности аспект возможность изготовления

И окончательно завершает выбор, место, где печь будет стоять. Учитывать надо что именно требуется достичь. Нужна отопительно-варочная печь или обогрев гаража, будет ли это каменка для бани или печка для отопления деревенского дома. Для каждого варианта есть свои особенности и тонкости.

Главное: точно рассчитать какую площадь надо отапливать, нужна ли попутно горячая вода, сколько единиц топлива возможно тратить в отопительный сезон и многое другое. Итог всех прикидок должен быть один ориентируясь на финансы, доступные материалы, нужды, подобрать максимально подходящую конструкцию.

Что лучше в разных вариантах:

Определение и назначение теплообменников

Уже по названию понятно, что теплообменник – это оборудование для обмена энергией между теплоносителями разной температуры.

Домашние радиаторы или змеевики для сушки полотенец – это простейшие виды бытовых теплообменников. Собственно, любые обычные трубы, по которым проходит какое-либо вещество с температурой, которая отличается от температуры окружающей эти трубы среды, являются теплообменниками. В зависимости от назначения они могут быть как нагревательными, так и охлаждающими.

С помощью такого оборудования можно своими руками создать отопительную систему помещений дома, нагревать воду как для мытья посуды, так и для мытья в душе или бане, оборудовать комнату для просушивания одежды и обуви.

Как установить теплообменник «труба в трубе» на дымоход

Эта витая конструкция считается самой простой. Она является прямоточной, поэтому многое будет зависеть от диаметра навиваемой трубки и скорости движения воды внутри нее. Здесь соотношения такие:

• Чем больше диаметр змеевика, тем больше в нем объема воды, который придется дольше нагревать.
• Чем быстрее движется по виткам вода, тем меньше она забирает тепловой энергии, просто не успевая.

Решить эти две проблемы можно двумя способами:

1. Увеличить длину трубы, скручиваемую в змеевик. То есть вода как можно дольше должна находиться внутри теплообменника.
2. Установить перед змеевиком отсекающий вентиль, с помощью которого можно было бы контролировать подачу жидкости. Таким способом можно увеличивать или уменьшать скорость движения воды.

Монтаж водяного теплообменника этого типа проводится на стадии установки дымохода. Потому что надо в змеевик вставить дымоходные трубы.

Для этого потребуется:

• труба из меди, алюминия или стали длиною 3 м;
• два гибких шланга для подключения к системе горячего водоснабжения, требуемой длины;
• вентиль.

Как правильно согнут трубу в змеевик Самое сложное – согнуть трубу в змеевик. Если это стальное изделие диаметром меньше 25 мм, то ее можно согнуть на ручном трубогибе. Если диаметр больше данного значения, или используется алюминиевая, медная труба, то без нагрева их не обойтись. Для этого используется стандартная газовая горелка, работающая на пропане.

Следующий этап – нарезка резьбы на конце змеевика. Для этого используют лерку. Если теплообменник изготовлен из стальной трубы, то к концам можно приварить электросваркой сгоны с соответствующим диаметром под гибкие переходные шланги.

Все готово, можно монтировать теплообменник. Чтобы он не спадал с дымохода, можно его прикрепить к нему с помощью пайки. При этом увеличиться и теплообмен между двумя элементами. Далее в нижней части вкручивается вентиль, к нему гибкая вставка, которая противоположным концом присоединяется к водопроводу.

Змеевик из медной трубы на дымоходе печки

У теплообменников этого типа есть один серьезный недостаток. Если его не использовать при эксплуатируемой печке, то вода внутри трубок закипит. А это недалеко и до гидроудара, который может разорвать стыки соединений.

Чисто конструктивно теплообменник этого типа представляет собой бак, в котором установлена труба диаметром чуть больше диаметра дымохода. К примеру, если размер последнего 115 мм, то трубный участок должен быть в сечении 120 мм. То есть дымоход должен свободной пройти сквозь теплообменный аппарат.

Можно подойти к решению монтажа теплообменника с другой стороны. То есть диаметры двух трубных элементов выбираются одного сечения. Но соединяться они должны раструбным способом, как все элементы дымоходной системы. Это когда у участка трубного элемента один конец имеет стандартный диаметр, а второй немного расширен.

Трубы из нержавейки с раструбами на концах

То есть получается, что труба, формирующая сквозной проход через водяной бак, становится после сборки частью дымохода. Этот вариант более эффективный в плане передачи тепловой энергии от угарных газов воде, потому что в конструкции теплообменника нет воздушной прослойки, как в первом случае.

Необычная форма водяного бака теплообменника Отметим, что баки для воды, устанавливаемые на дымоходы, сегодня продаются в готовом виде, но их несложно сделать своими руками. Для этого надо иметь навыки работы со сварочным аппаратом и некоторыми видами слесарных инструментов. Проще – приобрести готовое изделие определенного объема, в котором уже вмонтирована труба под дымоход требуемого сечения. Здесь же установлены патрубки (штуцера) под подачу и выход воды.

Предлагаем ознакомиться: Чем изолировать дымоход от дерева

Сборка всей конструкции основывается на создании герметичных соединений. Поэтому стыки обязательно промазываются жаропрочными герметиками.

Теплообменник «труба в трубе» в полной сборке

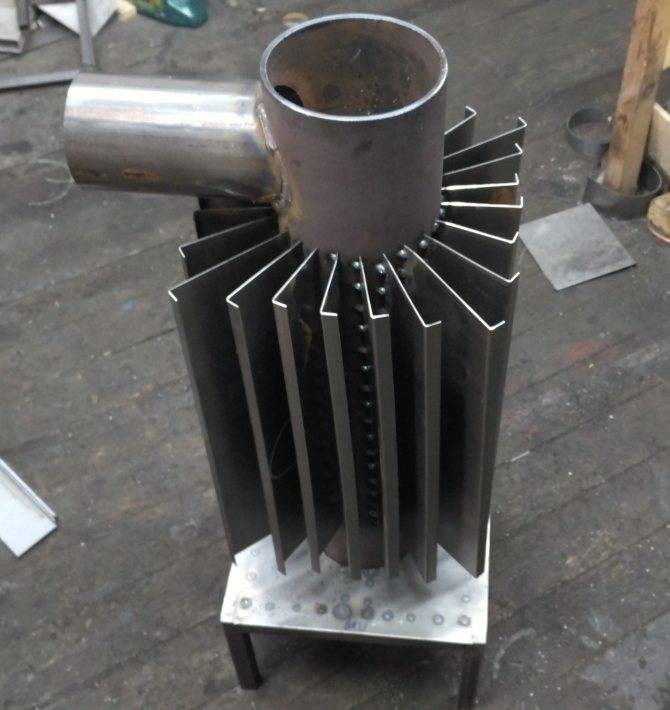

Воздушный теплообменник

Устройство данного типа состоит, как правило, из металлического корпуса, внутри которого смонтированы несколько патрубков – входных и выходных. В основе его функционирования находится принцип конвекции. Поступающий внутрь патрубков холодный воздух нагревается и выходит в отапливаемое помещение через верхнюю часть теплообменника. Такое техническое решение предоставляет возможность уменьшить расход топлива раза в 2-3 без снижения эффективности теплогенерирующего устройства.

Изготовить самостоятельно подобное приспособление не составит никаких сложностей. Для этого понадобятся металлические трубы различного диаметра, болгарка и сварочный аппарат.

Для изготовления воздушного теплообменника нужны металлический лист, труб разного диаметра и железная емкость подходящего размера

Прежде, чем приступать к работе, запаситесь таким материалом:

• отрезком трубы диаметром 50 миллиметров;
• трубой длиной 2,4 метра диаметром дюйм с четвертью;
• металлическим листом 350×350×1 (единица измерения – миллиметры);
• 20-литровым ведром из-под машинного масла или металлической ёмкостью.

Процедура изготовления выглядит следующим образом:

• вырежьте из листа металла круги. Они будут использоваться в качестве торцевых деталей. Необходимо, чтобы их диаметр соответствовал значению этого параметра ранее подготовленной ёмкости;
• в центре каждого круга вырежьте отверстие под центральную 50-ти миллиметровую трубу;
• на обеих деталях вокруг центрального отверстия равномерно отметьте точки, в которых вырежьте 8 проёмов для отрезков трубы диаметром дюйм с четвертью;
• разрежьте эту трубу на 8 отрезков с помощью болгарки. То есть длина каждой трубки должна быть 30 сантиметров;
• применяя сварочный аппарат, прикрепите к центральному отверстию кусок трубы диаметром 50 миллиметров, а к боковым отверстиям – элементы, полученные на предыдущем этапе;

• срежьте с помощью болгарки дно ранее приготовленного металлического резервуара.
• по его бокам по центру вырежьте отверстие диаметром, равным сечению трубы дымохода.
• сваркой присоедините к проделанным отверстиям патрубки подходящего размера.
• изготовленный по такой методике корпус наденьте на сердечник  и приварите к нему.
• готовое изделие покройте термостойкой краской.
• после того, как краска высохнет, установите теплообменник на дымоход.

Установка змеевика на трубу

Это отличный и достаточно простой способ повысить КПД печки. Дымовые газы накаляют трубу до чрезвычайно высоких температур. Наружный змеевик, как и внутренний, помогает снизить температуру и несколько остудить внешние поверхности дымохода. Внешний водяной теплообменник особенно часто ставится на дымовые трубы из металла. Это отличное вспомогательное устройство для прогрева помещений малой площади.

Такой теплообменник имеет два патрубка. Верхний соединяется с трубой, идущей к накопительной емкости, нижний – с контуром отопления. Сделать такую конструкцию легко, также как и закрепить на трубе.

Плинтусные радиаторы

Это новомодный вариант, когда устанавливаются небольшие радиаторы по периметру квартиры, на уровне плинтуса и маскируется под негоже.

Главным недостатком будет этот самый плинтус, он шире и выше обычных плинтусов, а следовательно по периметру комнаты будет небольшой бортик, который не даст полостью придвинуть тумбочку или кровать к стенке. Согласитесь весьма не удобно, когда все предметы в комнате стоят от стен на расстоянии 3-5 сантиметров.

Плюсом будет более равномерное, в сравнении с радиаторными батареями, распределения тепла. В помещениях не будет тёплых и холодных углов и находиться в таком доме будет приятнее.
