Монтаж теплообменника
Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:
- на входе и выходе сваренной конструкции нарежьте резьбу;
- с помощью муфты соедините вход теплообменника с системой отопления
- используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.
Внутренний теплообменник монтируется по такой схеме:
- вблизи батарей отопления установите бак с трубкой-термонагревателем;
- рядом с трубкой внутри бака установите анод;
- через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.
По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.
Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.
Какой теплообменник выбрать для печи в баню
При выборе конструкции теплообменника, учитывают преимущества и недостатки каждого вида. На подбор подходящего устройства влияет целевое предназначение и необходимая производительность:
Печь для бани со встроенным теплообменником – используется для одновременного обогрева и горячего водоснабжения. Печи длительного горения, работающие в режиме газогенерации, не могут обеспечить необходимую теплоотдачу при установке навесного бака. Причина этого в том, что дымовые газы имеют меньшую температуру нагрева.Если планируется установить печку длительного горения, альтернативы встроенному змеевику или пластинчатой конструкции, нет. Эффективное отопление в бане возможно только от печи с встроенным теплообменником.
Печь для бани с водонагревателем самоварного типа – отличает высокая производительность горячей воды, но для отопления, бак, надеваемый на дымоход, не сильно подходит по техническим характеристикам.
Выбирая, что установить, встроенный теплообменник или самоварного типа, учитывают особенности их эксплуатации. Для одновременного отопления и обеспечения горячей воды, лучше подойдет змеевик, пластинчатый теплосъемник или водяная рубашка. Исключительно для ГВС, лучше установить водонагревательную емкость самоварного типа.
Как установить теплообменник в печь
Встроенный теплообменник – монтируют на заводе, барабанного типа – устанавливается на трубу дымохода. Баки изготавливают разного внутреннего диаметра, поэтому, монтаж не требует много усилий и проводится одновременно с выводом дымоходной трубы. Заводские емкости поставляются с вместимостью от 20 до 80 л.
Сложность заключается в подключении батарей от печи. На корпусе расположены специальные отводы для подачи и обратки теплоносителя, к которым подсоединяются трубы системы отопления.
Работы выполняют с соблюдением следующих рекомендаций:
Трубы для подключения к теплообменнику. Температура теплоносителя часто превышает 85-100°С. Пластик, при таком нагреве, может деформироваться, поэтому его не используют. Для теплообменника надо использовать трубы из стали, подойдет медь.
Подключение батарей – при естественной циркуляции длина трубы от корпуса печи, не должна превышать 10 м.
Установка циркуляционного оборудования – системы отопления с принудительной циркуляцией устанавливаются для больших отапливаемых помещений, зачастую используются в промышленных банях.
Диаметр трубы теплообменника – производители четко прописывают в технической документации размер и шаг резьбы, облегчающий подбор трубы для монтажа. Диаметр трубопровода в системе отопления, при необходимости можно увеличить, но не уменьшить.
Какие печи для бани лучше – с контуром или без
В традиционных банных печах не использовался теплообменник в обычном понимании этого слова. В каменках устанавливали встроенный бак с нижним или верхним подключением, предназначенный для нагрева воды. Позже, появился съемный теплообменник, устанавливаемый на дымоход.
За определенный период эксплуатации, потребители смогли выделить слабые и сильные стороны печки с водогрейным контуром. Узнать о них можно, внимательно изучив отзывы о теплообменниках.
В качестве недостатков выделяют:
Шум в теплообменнике – спустя несколько месяцев после установки наблюдается гул во время растопки печи. Происходит это по причине зарастания змеевика. Сужение диаметра трубы приводит к быстрому нагреванию и закипанию теплоносителя, что и становится причиной шума.
Требования, связанные с установкой – при естественной циркуляции теплоносителя, для нормальной работы печи потребуется, чтобы трубы в системе отопления были смонтированы со строгим соблюдением наклонов. Убрать воздушную пробку из труб достаточно сложно, придется при максимальном нагреве топить печку несколько часов подряд.
Требование в регулярном обслуживании. Нагрев воды через теплообменник связан с необходимостью чистить и промывать внутреннюю полость змеевика, по крайней мере один раз каждый отопительный сезон.
В зимний период, после каждого посещения и растопки печи, потребуется убрать воду из внутреннего теплообменника, что также доставляет неудобство.
Банные печи с водяным контуром получили широкое применение в промышленных целях. Бытовые модели не получили широкого распространения, за исключением водонагревателей самоварного типа, устанавливаемых на трубу.
Источник
Характеристики оборудования
Теплообменное оборудование маркируется следующими данными:
- уровень тестового давления;
- уровень максимального рабочего давления;
- уровень максимальной рабочей температуры;
- производитель.
Помимо этого, в комплектацию входят схема и техпаспорт на языке страны-производителя, в нужных случаях переведенный на язык продающей страны.
Возможно диагональное и вертикальное расположение контуров. При диагональном расположении контуров требуется производить установку только в вертикальное положение. Тогда возможно поступление горячей воды в теплообменивающий аппарат в направлении сверху вниз. При этом происходит передача тепла в автономную систему посредством разделительных пластин.
Вода на входе – повышенной температуры, а на выходе она снижена. При этом в контуре, принадлежащем автономной системе, движение теплоносителя происходит снизу вверх. На нижних уровнях происходит слабый нагрев воды, при приближении к верхним – нагрев усиливается. Это облегчает функционирование системы. Подача воды в оборудование возможна благодаря принудительной циркуляции.
Как прочистить теплообменник газового котла
Для промывки теплообменника от накипи используются механический, химический и магнитный способы очистки. Первый вариант выполняется с помощью шомпола и скребка.
Инструменты могут быть ручными и электрическими. Химический вариант предполагает применение ракообразных химических средств, способных разрыхлить и растворить загрязнения.
Для промывки теплообменника данным методом используют специальную насосную схему и средство для промывки, указанное производителем, например, для газового котла Baxi.
Алгоритм промывки теплообменника от накипи:
- Отключают котел.
- Готовят жидкость для промывки теплообменников газовых котлов по рецепту завода-изготовителя.
- После полного охлаждения отключают от него инженерные сети и дренируют воду.
- Снимают стяжные шпильки, отодвигают прижимную плиту и потом аккуратно снимают одну за другой каждую пластину. Работу выполняют в перчатках, чтобы не поранить руки.
- При работе с кислотой сменяют перчатки на резиновые.
- Приготавливают емкость для очистки пластины, чтобы они были полностью покрыты рабочим раствором.
- Пластины опускают в состав на 1 час, после чего под водопроводной водой с применением щетки удаляют остатки отложения.
- Сборку очищенной конструкции ведут в обратном порядке.
После промывки теплообменного аппарата проверяют герметичность котла, под рабочим давлением теплоносителя. Подключают все инженерные сети, газ и электричество и выполняют первый после промывочный запуск оборудования.
При выявлении утечки необходимо подтянуть гайки либо поставить новую прокладку на теплообменник.
Для чего нужны
Данный прибор необходим для передачи тепловой энергии из одной среды в другую не только в системе отопления. В этом и лежит основная функция теплообменника. Но зачастую аппарат используют именно в котельных, чтобы горячая вода из труб быстрее перекачивалась и передавалась в другой источник тепла. Теплообменники используются в различных сферах общественной жизни:
- коммунальное ресурсоснабжение;
- энергетическая отрасль;
- нефтеперерабатывающая и нефтехимическая промышленность;
- химическая деятельность;
- атомная сфера;
- газовое ресурсоснабжение.
Устройство помогает осуществлять теплообменные процессы. При выборе теплообменного оборудования необходимо определиться со сферой применения. От нее и будет зависеть вид прибора, который нужно будет приобрести. Ведь у каждого свои характеристики, от которых зависит мощность обогрева.
Как правильно смонтировать оборудование
Монтировать такое оборудование можно как самостоятельно, так и при помощи специалистов по монтажу котлов. Единственное условие, которое нельзя нарушать, – это включать котел в саму газовую систему, потому что такую работу придется доверить специалисту. Причем такие люди должны иметь специальные допуски и сертификаты. Если домовладелец нарушит такое положение, то в первую очередь, его отключат от системы, во вторую – наложат очень большой денежный штраф. Но для того, чтобы самостоятельно подключить чугунный газовый котел, понадобятся все-таки строительные навыки.
И к такому техническому помещению предъявляются специальные требования:
высота потолков в котельной должна быть не менее 3 метров, и помещение должно быть не менее 4 кв. метров. Такие параметры подходят для котла средней производительности, но чем котел больше, тем больше должно быть вокруг места. Обычно такие вещи рекомендованы самими производителем;
наличие хотя бы единственного окна, потому что должен быть приток воздуха. Проем для двери обязан иметь 80 см в ширину и зазор между полом и полотном двери не менее 35 мм;
не менее 3,5 метров должно быть расстояние до электрических и газовых установок или приборов;
на полу, в том месте, где планируется установка чугунного котла, заливается стяжка цементная, и это место усиливается пластиной из стали
Важно помнить, что лист стали должен быть расположен подо всей поверхностью днища отопительной установки, и также выступать на 3-4 см за пределы на его фронтальной стороне;
материалами, обладающими огнеупорными качествами, необходимо укрепить всю часть стены, где будет проходить труба дымохода.
Вам будет интересно >> Зачем утеплять газовый баллон на улице
Основной бумагой при самостоятельной подготовке котла к монтировке его в систему должен быть сопроводительный документ в виде инструкции, разработанной производителем.
Такой документ дает параметры и регламентирует порядок, как можно подключить котел к трубопроводу магистральному, к системе дымохода, а также системе обратки и подачи.
Как подобрать или рассчитать размеры печного котла
После того, как вы выбрали вид теплообменника, необходимо определиться с его размерами. С одной стороны его габариты должны соответствовать размеру места, куда он будет установлен.
Кроме этого, необходимо знать требуемую мощность печного теплообменника. Как ее определить?
Она зависит от тепловой мощности системы водяного отопления, необходимой для обогрева дома, которая в свою очередь зависит от теплоизоляционных свойств его наружных конструкций и максимальной отрицательной температуры наружного воздуха зимой. Упрощенно можно ориентироваться на средний показатель: 10-12 кВт на 100 м2 площади дома.
Как же вычислить необходимую площадь печного котла, для обеспечения такой тепловой мощности? В среднем, принято считать, что для обеспечения тепловой мощности 5-10 кВт необходимо около 1 м2 теплообменной поверхности котла. Величина этого показателя зависит от температуры горячих газов, соприкасающихся с теплообменником и температур воды (теплоносителя) на его выходе и входе, что в свою очередь, в значительной степени зависит от режима топки и вида топлива.
Полную мощность теплообменника можно вычислить по формуле:
Q=SQуд,
где: Qуд – его удельная мощность, ккал/час; S – его полезная площадь (соприкосновения с нагревающей средой), м2.
Удельную мощность можно вычислить по формуле:
Qуд = k(T-t)S,
где: k=12 ккал/час на 1°С – коэффициент теплопередачи «газ-вода» через стальную поверхность; Т = (Tмакс+Tмин)/2 – средняя температура нагревающей среды (пламя, газы), °С; t = (tмакс+tмин)/2– средняя температура теплоносителя (вход+выход/2), °С.
Если печь будет работать периодически (около 2 часов) на дровах, то средние температуры среды и теплоносителя будут максимум: 500 и 70°С соответственно и с 1 м2 теплообменника в этом случае можно будет получить максимум 6 кВт тепловой мощности.
Если печь будет работать на угле и постоянно, то средние максимальные средние показатели среды и теплоносителя могут быть: 800 и 70 °С соответственно. В этом случае с 1 м2 площади печного котла можно будет снять около 10 кВт.
Если известна общая требуемая тепловая мощность котла и режим топки (а значит и удельная его мощность), то вполне можно определить, какую полезную площадь поверхности он должен иметь:
S =Q/Qуд, м2.
В зависимости от того из какого материала будет изготавливаться теплообменник, можно подсчитать, сколько потребуется труб или листового металла, чтобы обеспечить такую площадь соприкосновения с нагревающей средой. При этом в расчет берется только та поверхность, которая будет непосредственно контактировать с горячими газами или пламенем.
Например, если печной котел будет изготавливаться сплошным (только из листового металла), то в расчет следует принимать только внутреннюю его поверхность. Если же он будет изготавливаться из труб, то практически вся их поверхность будет участвовать в теплообмене (их длина х диаметр х 3,14). При комбинировании разных материалов, необходимо будет вычислять площадь соприкосновения с нагревающей средой каждого элемента отдельно, а потом суммировать.
Если необходимо увеличить тепловую мощность котла при тех же габаритных размерах, можно в его конструкцию добавить дополнительные элементы (например, трубы). Если же его мощность получается слишком большой, то можно уменьшить его длину. Другими словами: в каждом конкретном случае необходимо делать расчет и корректировку размеров регистра, привязывая их к размерам и конструкции самой печи, а также мощности системы водяного отопления дома, которую придется обеспечивать тепловой энергией.
Изготовление своими руками
После того, как подобран вид печного котла, материал и сделан расчет размеров можно приступать к его изготовлению своими руками
При этом необходимо обратить внимание на качество сварочных работ. Оно должно быть на высоком уровне, так как данный агрегат будет эксплуатироваться в достаточно агрессивной среде, а для того чтобы выполнить его ремонт, скорее всего, придется разбирать печь или ее часть
Поэтому, если вы не уверены в своих способностях сварщика, то лучше эту работу поручить опытному специалисту, предварительно заготовив все необходимые элементы конструкции.
После выполнения сварочных работ необходимо заполнить регистр водой, проверить нет ли протечек и выполнить его опрессовку при давлении, превышающем рабочее в системе отопления, как минимум, в 2 раза.
Монтаж в систему
Поскольку внутренний теплообменник подключается к системе одновременно с котлом отопления, необходимо отдельно рассмотреть только установку внешних устройств. Эта операция не отличается сложностью. Необходимо только проконтролировать, чтобы на входном и выходном отверстии прибора присутствовала резьба. Иначе придется отдельно озаботиться в ее нарезании.
Подключение теплообменника в сеть, требует его закрепления на стене. Если используется чугунная конструкция, то крепления подбираются с особой прочностью. Лучше всего применить специальную консоль.
Для врезки в систему используют специфические муфты, которые также понадобятся, если возникнет желание обеспечить конструкцию дополнительными фильтрами для воды. В некоторых случаях их устанавливают сразу два. Такой расклад применяют для старых систем отопления.
Еще понадобятся стандартные краны и американки. Последние состоят из двух фитингов с резьбой, прокладки и накидной гайки.
Как правильно подобрать теплообменник в Перми

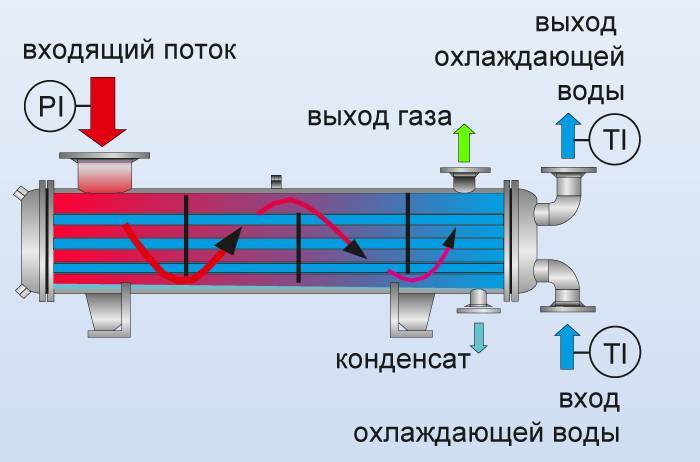

Теплообменный аппарат
— это оборудование, в котором происходит обмен тепловой энергией между холодной и горячей средой, при этом эти среды не смешиваются и разделены стенками пластин, имеющих высокую степень теплоотдачи.
Где применяются теплообменники
Теплообменники применяются в системе ГВС (горячего водоснабжения), отоплении, вентиляции, кондиционировании, в энергетике, в металлургии, в нефтехимической и пищевой промышленности.
Но самое частое их применение – это на системах ГВС и отопления от частных домов до административных зданий и промышленных сооружений.
Основные виды теплообменников
Самыми популярными среди теплообменников – являются пластинчатые теплообменные аппараты, которые имеют высокую степень теплоотдачи, компактные размеры и универсальны в применении.

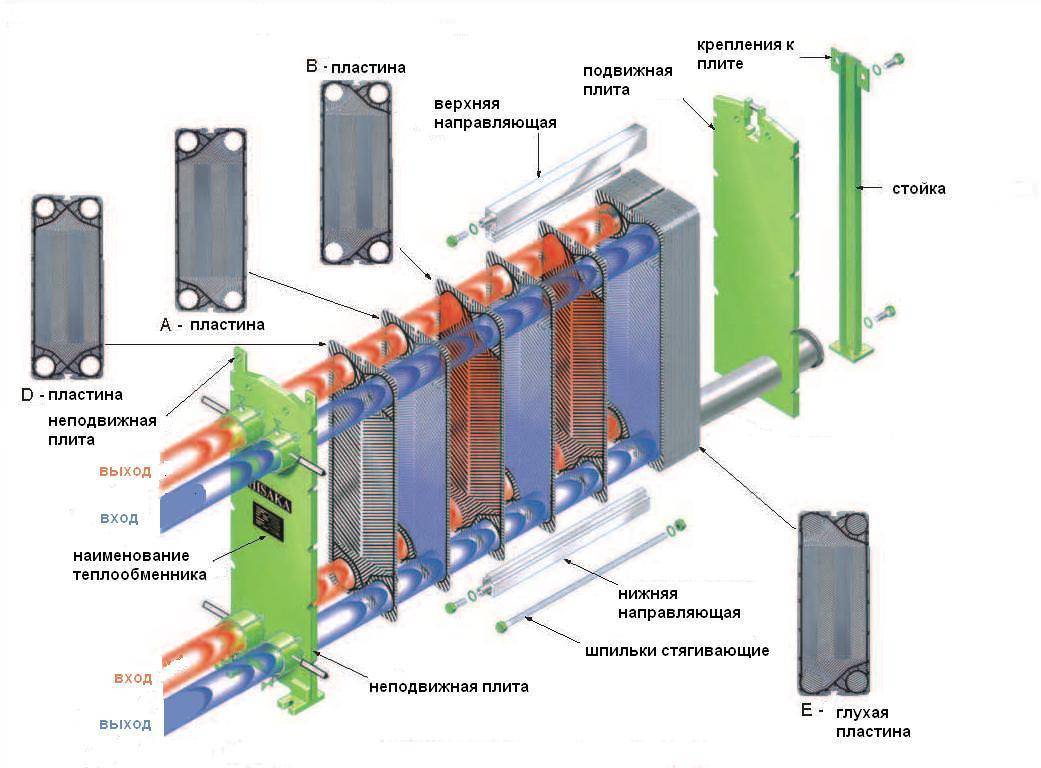

Пластинчатые теплообменники бывают паяными или разборными:
Паяные теплообменники, которые широко применяются на системах отопления, хладоснабжения, для работы с газообразными средами, на системы теплого пола, а так же на горячее водоснабжение (ГВС), если в системе нет крупных нерастворенных частиц.
Разборные теплообменники, которые в основном применяются на системы отопления, горячего водоснабжения (ГВС), вентиляции и кондиционирования многоквартирных домов. Их применение позволяет многократно снизить затраты на потребление тепловой энергии и регулировать её потребление.
Особенности для выбора теплообменника
При выборе теплообменника учитываются такие параметры:
1. Технические характеристики
. Необходимо знать такие показатели как:
- Тепловая мощность;
- Расход по сторонам или одной из сторон теплообмена;
- Температуры рабочих сред на входах и выходах теплообменника;
- Возможно допустимые потери давления в системах теплообмена;
- Максимальная температура и максимальное давление рабочих сред;
- Агрессивность рабочих сред.
2. Компания изготовитель
. Каждый изготовитель придерживается своей ценовой политики. Соответственно, иностранные теплообменники, такие как, Alfa Laval имеют более высокий уровень цен.
Бренды теплообменников Российской сборки, хоть даже на иностранных или отечественных комплектующих не уступают по качеству и надежности: Ридан, Этра, Теплотекс АПВ, Funke, Sondex.
3. Применение
- Когда необходим пластинчатый теплообменник на систему отопления, берутся данные для самого холодного периода – именно тогда происходит большое потребление тепла и требуются высокие температуры теплоносителя.
- Когда подбирается теплообменник на систему горячего водоснабжения (ГВС), то берутся температурные данные периода с мая по сентябрь – так как в этот период показатели теплоносителя самые низкие.
Из вышеизложенного видно, что для подбора пластинчатого теплообменника необходимо предусмотреть множество параметров.
Какие есть виды теплообменников ГВС?
В зависимости от емкости бака, как правило используются разные теплообменники, благодаря которым вы можете рассчитывать на более быстрый и экономичный нагрев всей воды до заданной температуры. Рассмотрим основные виды таких устройств и их особенности.
Теплообменник ГВС с змеевиком
Это относительно простая конструкция, в которой роль нагревательного элемента играет змеевик, заполненный установочной водой и часто имеющий довольно сложную форму, что облегчает ускорение процесса нагрева воды. Катушка чаще всего устанавливается в нижней части резервуара, но бывает, что производители устанавливают катушку вертикально, чтобы вода во всем объеме котла имела одинаковую температуру.
Теплообменник с двумя змеевиками
Это более усовершенствованная модель со змеевиком, за исключением того, что в этом случае вместо одного устанавливаются два змеевика. Все дело в том, что одну катушку нельзя удлинять до бесконечности — содержащаяся в ней вода течет, отдавая тепло, поэтому эффективность очень длинной катушки будет относительно низкой. Для этого в больших резервуарах установлены две катушки, что сокращает время нагрева используемой воды.
Этот тип решения, также известный как двухвалентный резервуар, используется в установках с более чем одним источником тепла.
Теплообменник горячей воды для теплового насоса
Такие устройства могут быть, в принципе, оснащены и змеевиком, в то время как иногда его отличает другой способ подключения — все будет зависеть от того, как тепловой насос и базовый котел работают вместе.
Теплообменник ГВС с нагревателем
В этой конструкции, помимо установки нагревательного элемента, также установлен электрический нагреватель. Это полезное решение, которое сокращает время ожидания появления горячей воды, если нагрев воды для установки потребует длительного ожидания.
Важно отметить, что нагреватель может работать в любое время и автоматически отключается при достижении определенной температуры. Хотя электричество не является дешевым источником тепла, установка обменников данного типа иногда имеет смысл
Разновидности теплообменников для ГВС-систем
Рассмотрим несколько примеров схем. Прокладки могут быть как стальными, так и резиновыми. Очень проста в реализации и относительно недорогая.
Существенный недостаток: высокая стоимость в два раза по сравнению с параллельной схемой. Благодаря этому они отличаются компактными размерами, которые никак не влияют на полезность и работоспособность.
Как и в случае с параллельной, требует обязательной установки температурного регулятора, и чаще всего применяется при подключении общественных зданий. Подключение пластинчатых теплообменников может осуществляться в соответствии с тремя основными схемами: параллельной, двухступенчатой смешанной, двухступенчатой последовательной.
Главное преимущество и плюс работы с разборными конструкциями заключается в том, что их можно дорабатывать, модернизировать и улучшать, от есть удалять лишние или же добавлять новые пластинки. Заключение Как показывает практика, современный пластинчатый теплообменник все же немного уступает старому кожухотрубному по одному критерию.
В ИТП Зависимое подключение отопления с автоматическим регулированием расхода тепла.
Так же стоит вовремя обслуживать ПТО, проводить систематическую очистку собственными руками. Такая схема проще всего в реализации, но для достаточного нагрева необходимо, чтобы теплоноситель двигался активно.
Принцип действия двухступенчатой последовательной схемы: входящий поток разделяется на две ветки. Разборные, то есть состоящие из нескольких отдельных плиток.
ГВС через пластинчатый теплообменник К чему привела чистка лимонная кислота Лучшие рецепты
