Как правильно провести теплоизоляцию воздуховода

Способы и материалы для утепления

Вентсистемы по устройству делятся на две категории:

• бытовые инженерные сети. Оборудование представляет собой небольшую трубную разводку малого уровня разветвленности, функционирует на основе естественной тяги или по принципу принудительной системы воздухообмена. Бытовые модели используются в обустройстве домов и офисных зданий;
• промышленные системы отвода отработанных потоков. Воздуховоды этой категории используются в сооружениях с разветвленной вентиляционной сетью с мощными вентиляторными установками, к примеру, в зданиях вокзалов, заводских цехах, терминалах аэропортов, торговых центрах.

Способы теплоизоляции воздуховодов и актуальные материалы определяются в зависимости от норм и требований СНиП.

Утепление бытовой вентиляционной системы

Теплозащита труб воздухообмена бытовой сети производится с помощью традиционных материалов и нового поколения утеплителей, среди которых:

• минеральная вата;
• пенопласт;
• вспененный полиэтилен – пенофол – с фольгированным покрытием;
• асбест в виде раствора или плит.

Минеральная вата

Волокнистый материал располагает предельно низким коэффициентом теплопроводности, однако отличается высокой гигроскопичностью, легко теряет эксплуатационные качества под воздействием влаги. Применяют минеральный утеплитель в комбинации с гидроизоляционным материалом, к примеру, специальной мембраной с фольгированной поверхностью. Чаще всего для утепления воздуховодов используют минвату в виде рулонов с толщиной пласта в пределах 40-80 мм.

Вспененный полиэтилен

Цилиндрические оболочки из пенофола заводского исполнения отличаются высокой эффективностью и удобством монтажа. Рулонный материал применяется способом крепления хомутами или проволокой. Вспененный полиэтилен располагает меньшей теплоемкостью, чем минеральная вата, и реализуется в недорогом сегменте. Трубу придется обматывать несколькими слоями этого утеплителя в силу малой толщины материала.

Асбестовый утеплитель

Раствор асбеста используется для изоляции труб любого сечения. Важным условием применения утепляющего состава на уличном секторе вентканала является установка короба из жести или рубероида для защиты от внешнего воздействия.

Теплоизоляционная скорлупа

Скорлупу в виде заготовок цилиндрической формы для изоляции труб изготавливают на основе различных составляющих, среди которых:

• стекловата;
• базальтовая вата;
• каучук;
• вспененный полиэтилен;
• пенополистирол;
• пенополиуретан.

Монолитные модели скорлупы применяются в процессе монтажа вентиляционных труб. Сборно-разборные варианты и модификации цилиндров с линией разреза устанавливаются на действующие узлы вентканала. Теплоизоляционная скорлупа особенно актуальна в местах прокладки труб через стену или плиты перекрытий. Стоимость скорлупы варьируется в зависимости от материала основы: пенополиуретановые модели реализуются в дорогом сегменте, аналоги из минваты и вспененного полиэтилена предлагаются по относительно доступным расценкам.

Самоклеющаяся изоляция

Пенофол марки «С» с фольгированной поверхностью располагает с тыльной стороны полиэтиленовой пленкой с клеевым составом. Самоклеющаяся теплоизоляция для воздуховодов представлена в большинстве строительных магазинов Москвы и регионов, и востребована как эффективный материал для самостоятельного утепления вентиляционных труб.

Пенофол марки «С» – материал для теплоизоляции воздуховодов

Теплоизоляция промышленных сетей вентиляции

Здесь востребованы все те же утеплители в виде рулонов, плит и растворов, как и для теплозащиты бытовой вентсистемы. Однако для промышленной изоляции воздуховодов актуальны также уникальные технологические разработки, к примеру, пенополиуретан. Воздушно-пенный состав наносится под высоким давлением с помощью специального оборудования. Пенная структура легко прилипает к трубе, плотно обволакивает основу, обеспечивая эффективный термобарьер.

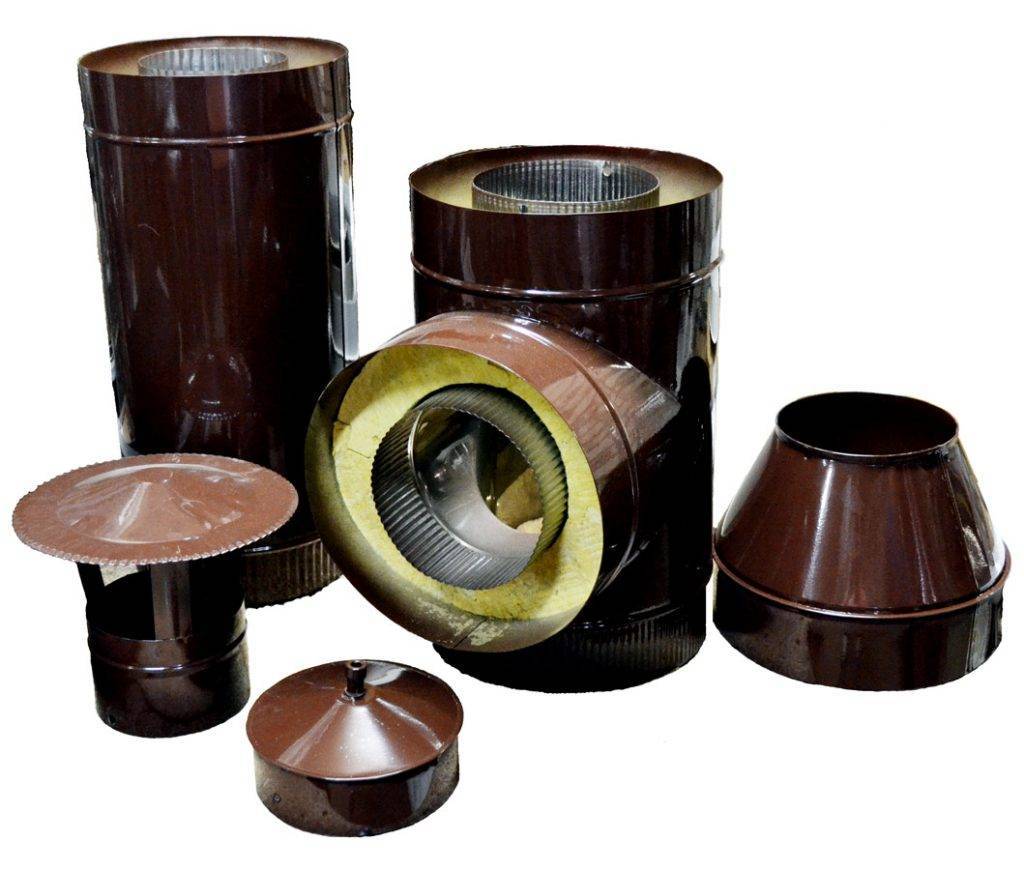

Новое слово в обустройстве промышленных вентсистем – воздуховоды с термоизоляцией заводского исполнения. Среди предложений известных брендов по производству климатического оборудования есть готовые модели труб и узлов с разными теплоизоляционными материалами в виде минваты, пенофола, ППУ и пенополистирола.

Особенности установки

Важно! Для правильного и качественного монтажа необходимо иметь опыт в установке внутридомовых коммуникаций. При отсутствии опыта рекомендуем обратиться к профессионалам

Если вы решили монтировать конструкцию самостоятельно, вам могут помочь следующие напоминания:

• При широком сечении труб циркуляция воздушных потоков происходит лучше (рекомендованный минимальный диаметр — 14 см).
• Короткие каналы необходимо сделать достаточно широкими.
• Для сохранения силы тяги все каналы воздухоотводов в доме должны соответствовать друг другу.
• Лучше применять одинаковый тип теплоизоляции и труб.
• Принудительную вентиляцию стоит устанавливать при нарушении естественного теплообмена.

Процесс монтажа утеплителя

В каких местах нужно утеплять трубы?

места для утепления труб вентиляции

Утепление всегда остаётся обязательным для поверхности воздуховода вне отапливаемого объёма. Это особенно касается таких объектов, как холодный чердак и крыша. Работы не требуется проводить при прохождении через мансарды и отапливаемые вторые этажи. Такие компоненты предполагают изоляцию внутри помещений с отоплением:

1. Трубы, по которым воздух идёт к приборам.
2. Фановые установки.
3. Воздуховоды приточной вентиляции.

Действие обязательно для буферных зон, к которым относят:

• Котельные.
• Кладовые помещения.
• Подвалы.
• Вспомогательные объекты.

Технология монтажа теплоизоляции своими руками

Планируя теплозащиту воздуховода, следует подготовить нужное количество утеплителя и крепежных элементов на основе предварительных замеров.

Необходимые расчеты

Если планируется применение готовой скорлупы, требуется определить длину обрабатываемых участков и подготовить материал с некоторым запасом. В случае с рулонным утеплителем дополнительно следует рассчитать нужную ширину изделия. Для этого определяют диаметр трубы, прибавляют сдвоенный параметр толщины изолятора, умножают результат на 3,14 (число Пи).

Подготовительные работы

Перед началом работ по изоляции наружного отрезка вентканала следует снять дефлектор, если предстоит работа с готовым кожухом, который натягивается на трубу. В остальных случаях нет необходимости демонтировать защитный зонт

Также важно подготовить хомуты и другой крепеж в требуемом количестве

Утепление минватой

Для монтажа рулонного утеплителя требуется следующий набор инструментов и материалов:

• строительный нож;
• степлер;
• алюминиевый скотч;
• рулетка;
• резиновый шпатель.

Алюминиевый скотч понадобится для утепления минватой воздуховодов

Применяют фольгированную минвату, что обуславливает надежную гидроизоляцию волокнистой основы утеплителя. Особенно востребована изоляция в виде каменной ваты с фольгой марки Isover.

Этапы работ:

• выполняют разметку на полотне с алюминиевым покрытием с учетом укладки внахлест, нарезают необходимое количество заготовок. Притом следует сделать надрез по длине торца, отступая от края на 7-8 см. Далее снимают вату по линии надреза, оставляя слой фольги;
• оборачивают трубу утеплителем так, чтобы выступ фольги по краю закрыл стыковочный шов;
• соединительная линия фиксируется с помощью степлера шагом в 10 см, сверху проклеивается алюминиевым скотчем.

Для изоляции угловых элементов вентканала применяют криволинейные фрагменты утеплителя, вырезанные по параметрам основы. Уличный отрезок воздуховода необходимо укрепить хомутами поверх минваты. Также требуется соорудить защитный короб из жести.

Утепление пенополиуретаном

Пенополиуретановый утеплитель напыляется с помощью специального оборудования. Из-за высокой стоимости монтажных работ с участием профессионалов ППУ применяется в основном при обустройстве промышленных систем отведения отработанного воздуха. Производители также предлагают компактные установки для смешивания компонентов пенного изолятора для утепления воздуховодов в частном домостроении. Комплектация весит в пределах 30 кг и позволяет запенить небольшую трубную разводку в чердаке и на крыше.

Утепление пенопластом

Плитный материал применяется при обустройстве вентсистем прямоугольного сечения. Пенополистирольный слой комплектуется специальной гидроизоляционной продукцией в виде мембраны или фольги. Из плит нарезают заготовки под требуемые размеры, монтируют фрагменты с помощью хомутов, скотча, степлера или металлической проволоки. Чтобы исключить зазоры на внешних углах, дополнительно заделывают стыки монтажной пеной.

Гидроизоляция требуется в зависимости от параметров плотности плит. К примеру, для ППС-60 нет необходимости защиты от влаги, а ППС-40 стоит использовать в комплекте с гидроизоляционной мембраной.

Нюансы монтажа самоклеющейся теплоизоляции

Самоклеющийся утеплитель – пенофол марки «С» – ценится за удобство монтажа. Наружная поверхность материала на основе вспененного полиэтилена отделана алюминиевым покрытием. На тыльную сторону изолятора нанесен клей, который закрыт пленкой. Полотно подрезают под необходимый размер в соответствии с параметрами воздуховода, удаляют пленку и приклеивают на выделенную поверхность трубы. Края самоклеющейся теплоизоляции складываются с нахлестом не менее 5 см и закрепляются алюминиевым скотчем.

Теплоизоляция специальными цилиндрами

Скорлупу применяют только для круглых труб, подбирая модель соответствующего размера. Цельные цилиндры с продольным разрезом актуальны при обустройстве вентканалов небольшого диаметра. Скорлупу раскрывают по линии зазора, надевают на трубу и скрепляют скотчем или хомутом. Сборно-разборные модели готовых цилиндров также востребованы для теплоизоляции участков выхода воздуховода за пределы отапливаемого помещения и уличных сегментов вентиляционного канала с обязательным сооружением защитного короба.

https://youtube.com/watch?v=cAdd-rjvEfA

Утепление труб: порядок работ

При изоляции вентиляции пенополистирольной скорлупой проводится:

• уточнение размеров вентиляционной трубы, в частности, внутреннего диаметра;
• выполнение надрезов ножом (можно пилой);
• охват фрагментами цилиндра (скорлупы) трубы, смещение их между собой на пару сантиметров;
• смыкание с усилием замковым сопряжением «гребень-паз» частей по бокам.

Конструкция (скорлупа) легко устанавливается и демонтируется в случае проведения работ с трубой.

Как вариант можно использовать при монтаже вентиляции конструктивные элементы с заводской изоляцией

Работы по утеплению вспененным полиэтиленом в виде готовой оболочки вентиляционной трубы сводятся к следующему:

• снятие необходимых замеров трубы: чтобы утеплитель плотно облегал поверхность воздуховода;
• нахождение специального шва на капсуле и разъединение ее по этому шву;
• фиксация оболочки на изолируемой трубе;
• изоляция мест стыков и швов клеевым способом или скотчем.

Защита из огнестойкого полипропилена или пенополиуретана выполняется так:

• определяются размеры;
• из цельной заготовки нарезаются полуцилиндрические отрезки с запасом на покровный слой;
• из нарезанных фрагментов вокруг трубы формируется капсула;
• получившиеся стыки герметично крепятся бандажами.

Если вентиляционный проем в доме в форме прямоугольника:

• подбирается необходимый по толщине рулонный или плитный утеплитель (к примеру, базальтовое волокно);
• кроится и нарезается по размеру фрагментами, которые удобно компоновать при облицовке;
• с помощью проволоки из стали, предварительно прокаленной, куски скрепляются;
• швы герметично заделываются полосами фольги с нанесенным на нее клеевым слоем.

Теплоизоляция для вентиляции любым из этих способов при всех положительных моментах имеет одно слабое место – «мостики холода»

Важно не допустить в процессе монтажа нарушения технологии работ и предпосылок для их образования. Для этого особо тщательно изолируются стыки между вентканалами и конструкциями дома, иначе ожидаемый от утепления эффект снизится

Зачем нужна

Итак, первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях (к примеру, на чердаках) и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Обычно теплопотери – это бич приточной вентиляции, в которой присутствует система подогрева. То есть, входящий в дом воздух зимой должен подогреваться специальными нагревательными элементами. И если воздуховод на этом участке не теплоизолировать, то тепло, которое должно нагревать воздух частично или полностью, будет обогревать чердачное помещение. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз.

Тепловая изоляция воздуховодов

Теплоизоляция воздуховодов в основном преследует две цели:

• предупредить образование конденсата;
• уменьшить или полностью исключить тепловые потери.

К тому же необходимо отметить, что для разных вентиляционных воздуховодов, здесь в основном имеется в виду форма сечения: круглая или прямоугольная, могут быть использованы разные типы утеплителей. К примеру, пенополистирольные плиты – отличный теплоизоляционный материал по всем показателям. Но их использовать для изоляции воздуховодов круглого сечения невозможно.

Зато производители стали выпускать так называемые скорлупы из разных теплоизоляторов. И в этой категории пенополистирольные тоже присутствуют. То есть, появление новых технологий дало толчок к появлению новых утеплителей для трубных конструкций. Кстати, во внутренних помещениях используют теплоизоляционные цилиндры без дополнительного защитного слоя, на наружные участки рекомендуется устанавливать скорлупы, покрытые алюминиевой фольгой.

Добавим, что утепление вентиляции проводится разными материалами и способами, где традиционные – это минеральная вата, которую оборачивают вокруг воздуховода, а затем еще и укрывают гидроизоляционными пленками.

Чем утеплить перекрытие на холодном чердаке

На сегодняшний день существует множество вариантов для утепления перекрытия чердака своими руками. Наибольшее распространение получили следующие теплоизоляционные материалы:

• минеральная вата. Сюда относят стеклянную, каменную и шлаковую вату. Выпускается в плитах и матах;
• пенополистирол и пенопласт. Пенополистирол является более качественным материалом, чем пенопласт. Он обладает большей прочностью и плотностью, меньшим влагопоглощением;
• пенополиуретан (ППУ). Один из самых технологичных, качественных и дорогих утеплителей;
• насыпные материалы (опилки, керамзит, шлак и т.п.).

Перед тем, как утеплить чердак частного дома одним из приведенных утеплителей, необходимо определиться какой из них будет наиболее рациональным. К примеру, бывает попросту невозможно хорошо уложить плиты минеральной ваты. Для такого случая лучше использовать сыпучие утеплители, которые заполнят все пустоты и неровности.

Утепление минеральной ватой своими руками встречается достаточно часто из-за хороших теплоизоляционных и звукоизолирующих свойств. Перед укладкой минваты на пол чердака укладывается пароизоляция для предотвращения попадания влаги из нижних помещений.

Чаще всего минвату укладывают в два слоя. Сверху также укладывают пароизоляцию и уже потом делают черновой пол для передвижения по чердаку.

Утепление пенополистиролом (пенопластом) также рекомендуют производить с подкладкой под него слоя пароизоляционной мембраны. Влагопроницаемость этих материалов хоть и незначительна, но лучше подстраховаться и избавиться от возможных будущих трудностей. Для самостоятельного утепления на холодном чердаке лучше использовать пенополистирольные плиты, так как они прочнее, чем пенопласт.

Утепление нежилого чердака пенополиуретаном (ППУ) является наиболее эффективным и качественным способом для деревянного частного дома. Основные преимущества пенополиуретана следующие:

• абсолютная бесшовность. После нанесения ППУ создается монолитный слой теплоизоляции;
• экологичность. Материал не содержит летучих компонентов, которые могут выделяться при его эксплуатации;
• высокая адгезия. ППУ сцепляется практически с любыми поверхностями кроме полиэтилена и фторопластовых поверхностей;
• ППУ обладает одним из самых низких коэффициентов теплопроводности;

Однако стоит учитывать, что материал должен наноситься на сухие поверхности с температурой от +10 °С. Кроме этого самостоятельно нанести ППУ не получится. Для этого потребуется оборудование и специалисты, которые смогут правильно подобрать содержание компонентов и настроить оборудование. Поэтому для утепления чердака этим материалом потребуются существенные финансовые вложения.

Наиболее старым и проверенным способом утепления чердачного перекрытия своими руками является теплоизоляция насыпными материалами. Перед засыпкой материала укладывается подкладочный слой – пергамин, пароизоляционная мембрана и т.п. Здесь все зависит от конкретного вида утеплителя и технологии его подготовки перед непосредственной укладкой на перекрытие чердака.

При утеплении стен на чердаке, если таковые имеются, можно использовать все вышеприведенные материалы. Исключение составляют лишь насыпные материалы, которые, по понятным причинам, для теплоизоляции стен не подходят.

Техника выполнения работ. Пошаговая инструкция

При теплоизоляции воздуховодов, которые располагаются за пределами отапливаемых помещений, утепление осуществляется от вывода до дефлектора. Если труба идет через чердак и проходит сквозь кровлю, ее необходимо утеплить на всем протяжении отрезка на чердаке. Такие же требования предъявляются к зоне, которая идет через неотапливаемое помещение.

Подогреваемая приточная система оборудуется соответствующим материалом на всем протяжении. К использованию коробов часто прибегают на чердаках. Теплоизоляция при этом имеет вид кожухов и состоит из вспененного полиэтилена. Среди достоинств такого подхода следует выделить доступную стоимость и возможность приобрести товар в любом строитеьном магазине. Кожух рекомендуется выбирать с учетом размера трубы.

Вспененный полиэтилен может испортиться под воздействием ультрафиолета. Чтобы исключить подобный эффект, необходимо покрыть конструкцию снаружи алюминиевой кухонной фольгой. При осуществлении теплоизоляции приточных воздуховодов необходимо измерить диаметр и высоту системы снаружи. Далее подготавливается кожух нужной величины. Если установлен зонтик, его необходимо снять. До основания трубопровода натягивается кожух. Зонтик после этого можно вернуть на место.

Снизу вверх на систему накладывается фольга. Это позволит увеличить срок службы конструкции. С помощью медных или нержавеющих хомутов можно осуществить фиксацию обмотки. Если работы осуществляются в средней полосе России, это решение подходит наилучшим образом. Если же речь идет о более суровом климате, понадобится усиленный утеплитель по типу минеральной ваты. Она хорошо работает на бытовых и индустриальных вентилируемых каналах. При желании материал можно использовать изнутри и снаружи. Типичным примером являются покрытия «Изовер».

Как надежно утеплить вентиляционную трубу в частном доме – материалы и монтаж

Вентиляция в частном доме является обязательным компонентом для поддержания комфортного микроклимата в жилых помещениях. Однако наряду со своими положительными свойствами нередко она является основным источником тепловых потерь. Как утеплить вентиляционную трубу в частном доме, и что для этого лучше всего использовать?

статьи

• Актуальность утепления
• Выбор материала
• Порядок установки

Актуальность утепления

В процесс эксплуатации на поверхности вентиляционной трубы нередко можно наблюдать небольшой слой льда. Его появление обусловлено разностью температур между материалом изготовления и воздухом, выходящим из жилого дома. В результате этого происходит формирование влаги и появление инея и льда.

Обледенение вентиляционной трубы

Если этот процесс пустить на самотек, то в результате может появиться ряд негативных факторов. Они будут прямым образом влиять не только на целостность и функциональность вентиляции в доме, но также могут отразиться на эксплуатационных свойствах всего здания. Причиной этого является конденсат, который формируется на внутренней стенке трубы. Его постоянное присутствие может привести к следующим последствиям:

• Возникновение коррозийных процессов на оцинкованной поверхности. Со временем это может привести нарушение герметизации системы вентиляции;
• Уменьшение проходного диаметра трубы. Ее постепенное обледенение уменьшает фактический диаметр вентиляционного отверстия. В результате этого снижаются показатели воздухообмена;
• Воздействие на стены дома. Вода может проникать в структуру стен и межэтажных перекрытий. Это станет причиной повышения влажности, что скажется на общем состояние дома.

Вопрос утепления вентиляционной трубы рекомендуется решать еще на стадии возведения здания. Однако это не всегда возможно. Нередко требуется установить теплоизоляционный слой на уже функционирующую систему.

Выбор материала

Утеплитель для вентиляции

В первую очередь необходимо правильно подобрать теплоизоляцию. Она должна обладать рядом свойств, которые впоследствии отразятся на эксплуатационных качествах вентиляционной системы. Также нужно учитывать стоимость материалов и трудоемкость монтажа.

Приоритетом при выборе является степень теплоизоляции. Основное назначение утеплителя заключается в максимальном приближении температуры на поверхности трубы к степени нагрева теплого воздуха, выходящего из дома. Только так можно избавиться от появления конденсата. Для этого можно использовать целый ряд материалов:

• Базальтовая вата. Оптимальный вариант для обустройства уже готовой или только устанавливаемой вентиляции. Ее волокнистая структура может полностью повторяет формы воздушного канала. Недостатком является гигроскопичность – базальтовая вата постепенно впитывает в себя влагу. Для защиты необходим монтаж наружного гидроизоляционного слоя;
• Скорлупа из пенопласта. Она изготавливается только для труб круглого сечения и определенного диаметра. Преимуществом является простота монтажа, хорошие теплоизоляционные качества, водонепроницаемость (подробно утеплитель скорлупа описан здесь). Аналогичными качествами обладает пенополипропилен. Он отличается лишь более плотной структурой;
• Вспененный полиэтилен. Это эластичный полимерный материал, который можно приобрести в рулонах или в виде мягкой скорлупы. Некоторые модели имеют клейкую основу для простоты монтажа.

Порядок установки

Способ монтажа утеплителя напрямую зависит от выбранного материала. Для крепления базальтовой ваты применяется скотч

При установке уже готовой пенопластовой скорлупы особое внимание уделяется герметизации соединительных швов

Не обязательно монтировать теплоизолятор на всю вентиляционную систему

Важно обеспечить должный уровень защиты от воздействия отрицательных температур на определенных участках трубопровода:

• Выход вентиляции на крышу. Здесь происходят наибольшие тепловые потери;
• Прохождение магистрали через неотапливаемое помещение. Чаще всего это относится к чердаку;
• Зоны прямого контакта трубы и наружной стены здания.

Теплоизоляция для промышленных систем

Для утепления труб в промышленных системах вентиляции кроме утеплителей, перечисленных выше, могут быть использованы и более дорогостоящие способы:

• нанесения напыляемой разновидности пенополиурентана;
• монтаж уже готовых к установке теплоизолированных воздуховодов.

Пенополиуретан

Напыляемый утеплитель из пенополиуретана считается одним из наиболее эффективных способов для защиты труб вентиляции промышленных систем от промерзания. Слой пены наносится поверх воздуховодов при помощи специализированного оборудования.

Разновидности пенополиуретана:

1. Жесткий. Имеет ячейки закрытого типа и кроме превосходных утепляющих качеств служит одновременно и гидроизоляцией, поглощая не больше 4 % влаги.
2. Легкий. Отличается наличием ячеек открытого типа, обладает низким весом, отлично поглощает звук, относительно недорог. Но для наружных работ его использовать нельзя, а при внутренних потребуется гидроизоляция, так как утеплитель впитывает до 15 процентов влаги.

Характеристики:

• показатели теплопроводности варьируются от 0,019 до 0,04 Вт/м°C;
• рабочий температурный диапазоне составляет -160°С — +150°С;
• слабогорючий материал;
• показатели прочности на сжатие — свыше 150 кПа;
• нормативный срок службы — более 20 лет.

Преимущества:

• слой утеплителя максимально плотно прилегает к поверхности труб;
• швы полностью отсутствуют;
• можно наносить материал на трубы сложной конфигурации;
• монтаж не занимает много времени.

Недостатки:

• высокая ценовая категория;
• монтаж довольно сложен и требует определенного опыта;
• в составе материала имеются токсичные вещества, предусматривающие наличие у работника специальной защитной одежды,маски и очков. При этом застывшая пена не представляет никакой опасности.

Утепленные воздуховоды

Один из удобных вариантов решения проблемы возникновения конденсата в системе вентиляции — применение при монтаже уже теплоизолированных воздуховодов.

Разновидности:

1. Гибкие. На спиральный проволочный каркас закрепляется металлизированная пленка, утепляющий слой и пленочный фольгированный чехол.
2. Жесткие. Состоят из PIR-плит (PirroVentiDuct) или стекловолоконных плит Climaver и т. д . Прочность труб, изготовленных из подобных материалов аналогично показателям традиционных стальных воздуховодов. Для соединения с обычными трубами вентиляции из стали можно использовать фланцы.

Преимущества утепленных воздуховодов:

• уменьшение расходов на приобретение материалов;
• снижение общего веса всей системы вентиляции;
• скорость монтажа.

Критических недостатков у воздуховодов с теплоизоляцией нет.

Функции теплоизоляции. Зачем утеплять воздуховоды

Ни одно современное здание не может обойтись без разветвлённой сети воздуховодов самого разнообразного назначения. Воздуховоды задействованы в системах вентиляции, кондиционирования и отопления (воздушное отопление, воздухообмен в котельной, дымоотведение).

Все они представляют собой трубы, в которых циркулирует воздух. Различаются они лишь по методу циркуляции, скорости воздушного потока и температуре перекачиваемого воздуха. Независимо от того переносят трубы холод или тепло, воздуховоды нужно утеплять. Утепленный воздуховод снимает сразу несколько проблем: теплообмен, конденсат, шум и вибрация, огнезащита. Противопожарные, звукозащитные, теплоизолирующие — применяемые утеплители могут быть как универсальными, так и узкоспециализированными. Общие принципы выполнения изоляции воздуховодов для большинства случаев одинаковы.

Теплоизоляция и пароизоляция воздуховодов для уменьшения теплообмена и теплопотерь

Задача систем вентиляции, кондиционирования и воздушного отопления – донести до нужного помещения воздух заданной температуры. Чтобы уменьшить холодо- и теплопотери в воздуховоде, необходимо свести к минимуму теплообмен между внешней средой и воздухом в трубах. В идеале, этот теплообмен должен быть равен нулю. Для этих целей по всей воздуховодной системе делается тепло и пароизоляция. Материалы, применяемые в термической изоляции должны обладать четырьмя основными свойствами:

1. низкой теплопроводностью; 2. низкой теплоотдачей; 3. низкой паропроницаемостью; 4. низким коэффициентом влагопоглощения.

Монтаж теплоизоляции воздуховодов осуществляется с внешней стороны. Укладывать утеплитель нужно так, чтобы не оставалось мостиков холода.

Теплоизоляция воздуховодов для предотвращения конденсата, коррозии, плесени и грибка

Воздушные массы внутри помещения и снаружи имеют различную степень влажности. В сочетании с температурной разницей, это приводит к образованию нежелательного конденсата. А конденсат, в свою очередь, вызывает коррозию металлических частей воздуховодов, приводит к порче внутренней отделки помещений и мебели, способствует возникновению и распространению грибков и плесени. Это нарушает санитарно-гигиенические нормы и снижает срок службы оборудования. Поэтому теплоизоляция воздуховодов – это стандартный защитный процесс, без которого сегодня не обходится ни одно строительство. «Точка росы» может быть как внутри воздуховода, так и снаружи. Чтобы предотвратить негативное воздействие влаги на металл, необходимо сделать расчет оптимальной толщины утеплителя для теплоизоляции воздуховодов всех систем – воздушного отопления, вентиляции, кондиционирования.

Аргументы в пользу утепления вентиляции

О негативных последствиях, которые наступают при не выполнении утепления мы уже говорили в статье об утепленных воздуховодах. Ознакомившись с данным материалом, можно сделать вывод о некоторых важных фактах, которые образуются после проведения теплоизоляции вентиляции, это:

• предотвращение образования конденсата и всех негативных аспектов, которые он за собой влечет;
• энергосбережение;
• дополнительное уменьшение уровня шума и вибрации от вентиляции;
• защита вентканалов от внешних факторов;
• увеличение огнестойкости (в некоторых случаях).

Процесс скопления конденсата внутри не утепленной вентиляционной трубы неизбежен. Это следствие столкновения теплого и холодного воздушных потоков. В немалой степени выпадению конденсата способствуют сбои в системе и отклонения от правил эксплуатации помещений.

Как осевшая на конструкциях влага, так и выпавший на стенках воздуховодов конденсат, текут вниз по трубам. Через любые неплотности на стыках они попадут на перекрытия и стены. Из-за них мокнет утеплитель перекрытия, вследствие чего как минимум наполовину сокращаются его изоляционные качества.

При отрицательной температуре появляется иней, и внутренний диаметр трубы уменьшится. Разрушается не только материал, но и создаются хорошие условия для жизнедеятельности плесневых грибков. Жильцам дома это грозит частыми респираторными заболеваниями и аллергическими реакциями.

Чтобы не создавать предпосылки для возникновения точки росы, т.е. превращения водяного пара, содержащегося в воздухе, в воду, воздуховоды на холодном чердаке необходимо обязательно утеплять

Не требует дополнительного утепления только тканевая система воздухораспределения. На паропроницаемой поверхности текстильных труб конденсат не образуется, а поскольку каналы сухие, в них не поселяются микроорганизмы.

Насыщенность воздуха паром прямо пропорциональна температуре. Чем она выше, тем больше пара в воздушных массах. Даже минимальная перемена температуры уменьшает свойство воздуха удерживать в себе воду в виде пара. По этой причине на выходе вентиляционного канала при охлаждении воздуха скапливается конденсат.

Виды утеплителя

Для изоляционных работ на воздуховодах могут быть использованы любые материалы данного назначения, которые применяются для стен, полов или потолка. Однако существуют отдельные образцы, специально разработанные для такой цели.

Специальный теплоизолятор

К примеру, таким материалом является синтетический вспененный каучук, производимый в виде эластичных гибких листов. Он отлично держит заданную форму, служит четверть века, абсолютно не горит и обладает звукоизоляционными свойствами.

Традиционные материалы

К традиционным утеплителям можно отнести:

• минеральную вату (0,035 – 0,045 Вт/мС, эксплуатация не менее 30 лет);
• базальтовые волокна (0,030 – 0,048 Вт/мС, служит около 50 лет);
• стекловата (0,035 – 0,05 Вт/мС, без замены до 25 лет);
• вспененный полиэтилен (0,04 Вт/мС, срок службы до 80 лет);
• пенополиуретан (0,02 – 0,03 Вт/мС).

Воздушный клапан

В современной практике нередко встречается утепленный воздушный клапан, при установке которого теплоизоляция для системы воздуховодов не требуется. Эта конструкция состоит из рамы, нагревательного элемента и поворотных лопаток. С ее помощью регулируется подача прогретого воздуха. В какой-то мере клапан является своеобразным утеплителем.

Во время втягивания внутрь воздух нагревается, при этом исчезает грань между холодными и горячими воздушными массами. Для каждой отдельной системы вентиляции требуется свой клапан, однако будет необходим тщательный расчет, без которого невозможно правильно подобрать приспособление.

Монтаж

А теперь приступим непосредственно к процессу монтажа теплоизоляции на воздуховод. Существует два способа теплоизоляции вентиляции. Первый способ это внутренняя теплоизоляция. Но так как он требует увеличения размеров воздуховода, и грозит отложением грязи на утеплителе, что конечно же снизит его свойства, мы такой способ рассматривать не станем. А остановимся на внешнем утеплении вентиляции.

Итак как уже упоминалось монтаж утеплителя зависит от сечения воздуховода. Для прямоугольных вентканалов используются теплоизолирующие плиты и маты, а для круглых — рулонные материалы. Самыми распространенными способами монтажа утепления вентиляции является:

1. Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:

• очищается поверхность воздуховода и наносится слой гидроизоляции;
• отрезается кусок мин.ваты необходимого размера;
• утеплитель ложится как можно плотнее  к стенке воздуховода на специальный клей;

• стыковку теплоизолятора заклеивают строительным скотчем.

1. Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:

• очищают воздуховод;
• отмеряют длину утеплителя;
• в оболочке есть специальный шов по которому делается разрез;
• устанавливают полиэтилен на воздуховод;
• склеиваются швы с помощью монтажного клея.

Вспененный полиэтилен

Монтаж полиэтиленового утеплителя

3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:

• определяется размер утеплителя;
• нарезается материал нужного размера;
• обеспечивается припуск покровного слоя;
• монтируется утеплитель;
• при помощи бандажей надежно закрепляются стыки.

Монтаж пенополиуретанового утеплителя

4.Утепление вентиляции пенополистирольной скорлупой. Для монтажа этого вида утеплителя особых навыков не нужно:

• определить размер скорлупы;
• разрезать скорлупу необходимого размера;
• установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.

Утепление вентиляции пенополистиролом

Во время монтажа крепление утеплителей производится крепежными деталями, хомутами или проволокой. Для  улучшения теплоизоляционных свойств советуют применять гидроизоляцию перед началом монтажа утеплителя. А после на утеплитель нанести слой фольги.

Главным отличием теплоизоляции внешних вентиляционных труб от внутренних является наличие защитного материала, которым служит  оцинкованная жесть, листы алюминия или неопрен.
